Стенд для испытаний энергетических установок

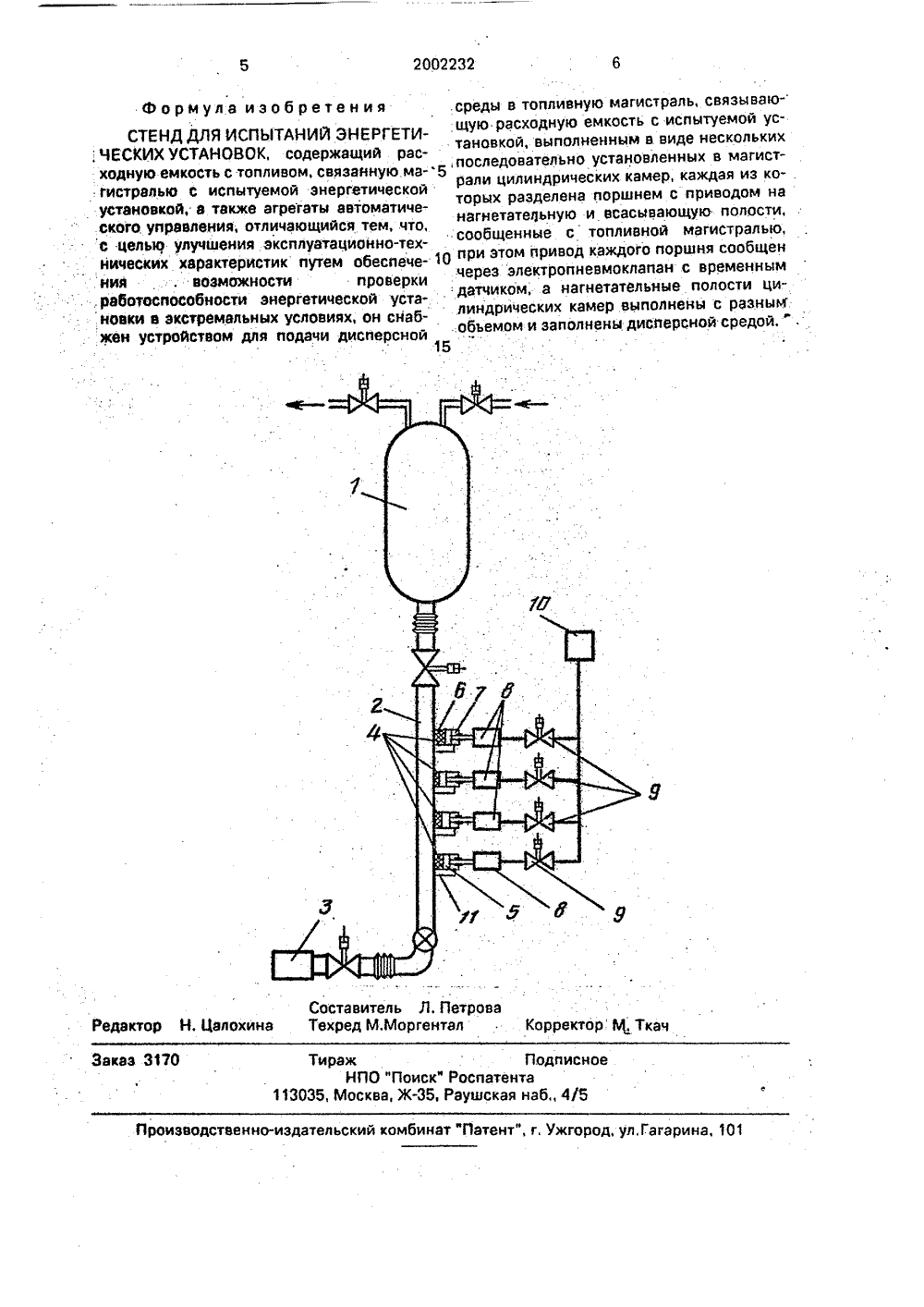

(19) (51) САНИЕ гетяческого машиКомитет Российской Федерации по патептэм и товарным знакам(71) Конструкторское бюро энерностроения(73) Научно-производственное объединение энергетического машиностроения им.акад.В.П.Глушко(54) СТЕНД ДЛЯ ИСПЬПАНИЙ ЭНЕРГЕТИЧЕСКИХУСТАНОВОК(57) Изобретение относится к стендам для испытаний энергетических установок Целью изобетенияявляется улучшение эксплуатационно-технических. характеристик за счет проверки работоспособности(1 Ц 2 О 02232 С 11 М 19 00 Г 02 К 11 00 х установок в экстремальных усповиержит расходную топливную емкость, топливной магистралью с испытуемой также устройство для подачи дисв топливную магистраль, выполненольких цилиндрических камер, кажх связана через управляющие элеканы с временным датчиком и содерпьный поршень, связанный с приво- тельные полости камер заполнены едой, разнятся по объему и сообщей магистралью, а всасывающие поакже сообщены с магистралью канаэнергетически ях Стенд сод соединенную установкбй, а персной среды ное в виде неск дая из которы тропневмоклап жит разделите дом. Н агнета дисперсной ср ны с топливно лости камер т лом. 3 ил.Изобретение относится к области энергетического машиностроения, в частности кстендам для. испытаний энергетических установок, и может быть использовано приназемной их обработке, 5Наиболее близким к изобретению техническим решением является стенд для испытаний энергетических установок,содержащий топливные расходные емкости, топливные магистрали и систему авто- "Оматичеекога управления.Недостатком известного. стенда для испытаний является та, что ан не обеспечиваетпроверку работоспособности энергетических установок в условиях, имитирующих 15экстремальные, когда в топливную магистраль попадает дисперсная среда, что можетпривести к аварийному исходу испытаний.Целью изобретения является улучшение эксплуатационно-технических характеристик за счет проверки работоспособностиэнергетических установок в экстремальных,. условиях.Цель достигается тем. чта стенд для испытаний энергетических установок, включающий расходную емкость, топливнуюмагистраль, соединяющую емкость с испы.туемой установкой, а также агрегаты автоматического управления, снабженустройствам для подачи дисперсной среды 30в топливную магистраль, связывающую расходную емкость.с испытуемой установкой,выполненным в виде нескольких последовательно установленных в магистрали цилиндрических камер, каждая из.которых 35разделена поршнем с. ;риводам на нагнета-,гельную и всасывающую полости, сообщенные с топливной магистралью, при этомпривод каждого поршня связан через электропневмаклапан с временным датчиком 40системы автоматического управления, а нагнетательнце полости цилиндрических камер. выполнены с разным объемам изаполнены дисперсной средой.На чертеже схематически изображен 46общий вид стенда для испытаний энергетических установок,Стенд содержит расходную топливнуюемкость 1, связанную топливной магист-ралью 2 с испытуемой установкой 3, э также 50устройства для подачи дисперснай среды виспытуемую установку 3, выполненное в виде последовательна размещенных в топливной магистрали 2 цилиндрических камер 4 споршнем 5, разделяющим каждую на нагне 55тательную б и всасывающую 7 полости. Поршень. 5 имеет привод 8, который череззлектрапневмаклапан 9 сообщен с времен-,ным датчиком 10. Нагнетательные полости 6 заполнены дисперснай средой, выполнены с разным обьемом и сообщены с топливной магистралью 2. Всасывающие полости7 также сообщены с топливной магистралью2 каналом 11,Дисперсные среды, заполняющие нэгнетатепьные полости б цилиндрических камер 4, различны по размеру содержащихсяв них частиц, количеству их и материалуизготовления.Применение в процессе испытания различных по размеру частиц обусловлено тем,чтатемпература самовоспламенения металлов, находящихся в виде порошков, можетбыть значительно ниже температуры само.воспламенения монолита, причем различные по материалу твердые частицыпроявляют различную способность к воспламенению, йри этом, варьируя количествам подаваемого в топливную магистраль 2порошка, можно исследовать условия самовоспламенения вследствие накопления парашка или металлической пыли.То обстоятельство, что нэгнетательныеби всасывающие 7 полости цилиндрическихкамер 4 сообщаются с топливной магист- .ралью 2, позволяет разгрузить разделительный поршень 5, а следовательно, повыситьресурс элементов конструкции и надежность устройства в целом, так как вследствие выравнивания давления ва.всасывающей 7 и нагнетательной 6 полостях камер 4 искл 1 очается подсос частиц взазор между разделительным поршнем 5 истанками камер 4, что предотвращает заклинивэние поршня Б и быстрый ега износ.Работает стенд следующим образам.Производят запуск энергетической установки 3, а затем по заданной программедатчик 10 подает команды на управляющиеэлектропневмаклапаны 9; которые, воздействуя на разделительные поршни 5 цилиндрических камер 4, осуществляют подачудисперсной Среды из нагнетательнай полости 6 цилиндрической камеры 4 в топливнуюмагистраль 2 и, в конечном итоге, на входиспытуемой энергоустановки 3.Количество срабатывающих электропнеамоклапанав 9, порядок их подключениязависит от условий испытаний и учитываются при составлении программы для временного датчика 10,Применение предложенного стенда позволяет проводить проверку работоспособности энергетических установок вэкстремальных условиях.2002232 ставитель Л. Петровахред М.Моргентал . Ко Редактор Н, Цалохина ктор М Тка Заказ 3170 Тираж Подписно НПО "Поиск" Роспатента 113035, Москва, Ж, Раушская наб 4/5,последовательно установленных в магистрали цилиндрических каме, каждая из ко- . гистралью с испытуемой энергетическойустановкой, а также агрегаты автоматичеторых разделена по шнем с привода н ского управления; отличающийся тем, что,с целью улучшения эксплуатационно-тех- ажого поршня сообщен нических характеристик путем обеспече при этом привод каждого по шня соо щен ния . возможности проверкичерез электропневмоклапан с временным . работоспособности энергетической уста:датчиком, а нагнетательные полости циновки в акстремальных условиях, он снаблиндрических камер выполнены с разныьт. жен устройством для подачи дисперсной
