Камаев

Номер патента: 1319024

Опубликовано: 23.06.1987

Авторы: Банников, Камаев, Кутявин, Розенталь

МПК: G06F 7/548

Метки: аргумента, вектора

...код координаты У -3 13190 в делитель блока 10 деления. Частное от деления двоичного кода меньшей координаты на двоичный код большей координаты с выходов блока деления поступает на адресные входы блока 6 памяти. В момент окончания деления с блока 10 деления на вход разрешения выбора блока 6 памяти поступает сигнал, по которому в блоке 6 памяти в зависимости от величины частно 10 го и третьего разряда кода угла полярных координат производится выбор значения младших разрядов кода угла полярных координат. Значения кода младших и трех старших разрядов угла 15 полярных координат записываются в регистр 3 результата сигналом с выхода признака окончания деления блока 10 деления. Таким образом, в регистр результата записывается код 20 угла...

Номер патента: 1310039

Опубликовано: 15.05.1987

Авторы: Гришин, Камаев, Сальникова

МПК: B06B 1/14, B06B 1/16

Метки: вибровозбудитель

...длине лебалднсной массой 4. 45 В момент запуска лебалдцсцдя масса 4 НаХОЛИтея МЕжду сГ 3 МИ 1 И 2. 1(д ВнбрО- возбудитель инерционные силы це лсйствукт и колебания це возбужлаются. При вращении лебалансной массы 4 Вокруг вала 1 ца вибровозбулитель лействует инсриион цая сила. Звенья 5, связднцыс межлу собой с помоИьк) упругих элемепцв 6, црицлят в движение, и кажЛое звено 5 Б отЛсльности является центром возбуждения колебаний.В горизонталы)й плоскости возбужлдются поличдстотные колебания, частота и дмпли 55тула которы опрелсляк)тся массой инерционного звена 5 и жел костью упруги элементов 6 каждого из звеньев 5 Масса звеньев 5 и жесткость упруги элеменгов 6 каждого звена 5 пцлбирдктся тдким образом, цтобы чдстотс и ам н Титула кОл.бс 1...

Номер патента: 1307158

Опубликовано: 30.04.1987

Авторы: Балюк, Грыцив, Камаев, Круглянский, Нонин, Рубченко, Сощин, Ширинский

МПК: F23G 7/04

Метки: жидкого, зашламленного, переработки, фосфора

...расплава и газа. В процессе разделения участвуют три вида сепарации: центробежная, ударная и инерционная. При высоте канала 7 большей 2,7 его диаметра и диаметра сборника расплава .большем 2,8 диаметра канала происходит ухудшение центробежной составляющей сепарации, эа счет резкого снижения степени крутки газового потока на выхаде иэ канала 7 и уменьшения попадания расплава на стенки сборника 4 расплава, Кроме того, при этом происходит разбрызгивание расплава иэ ванны из-за сильного прямого удара потока газа и расплава, а также увеличивается аэродинамическое сопротивление канала 7. При высоте канала. меньшей 1,3 его диаметра и диаметре сборника расплава меньшем 2,4 диаметра канала из-за сильной крутки газа на выходе из канала и...

Номер патента: 1296760

Опубликовано: 15.03.1987

Авторы: Андрейчиков, Камаев, Коцубенко, Никитин

МПК: B60G 11/26, F16F 9/04

Метки: пневматическая, рессора

...14, ипериодически взаимодействует с дроссельным отверстием 8.35Стяжка 11 пропущена через осевое отверстие втулки 13 и уплотнена упругимуплотняющим элементом 16.В корпусе 5 выполнены отверстия 17,обеспечивающие свободное перетекание воздуха из его полости в полость дополнительной емкости 4 и далее в полость резинокордного упругого элемента 1.Пневматическая рессора работает следующим образом.В самом начале очередного хода сжатия втулка 13, прижатая к стяжке 11 упругим уплотняющим элементом 16, увлекается стяжкой 11 вниз, что обеспечивает открытие дроссельного отверстия 8. Вследствие этого давления воздуха в полости резинокордного упругого элемента 1 и в полости резинокордного баллона 9 выравниваются, таккак сжатый на ходе отбоя в...

Номер патента: 1290492

Опубликовано: 15.02.1987

Авторы: Камаев, Крайнов, Резинкин

МПК: H03H 11/48

Метки: импеданса, преобразования

...точки,подключенной к первому полюсу устройства равен нулю.Ток, протекающий через второй полюс устройства равен 45 где 11 - напряжение нанеинвертирующемвходе дифференциального усилителя 2;7, - импеданс образцового элемента 5.В свою очередь 11 = - 7,= -- 11Е1 з7 Вх где 1 - ток н образцовом элементе 4;Е - импеданс образцового элемента 4;П- напряжение, приложенное квходным полюсам устройства. Таким образом, входной импедансустройства. равен В выражении (3) К = - Е Е - коэффициент преобразования импеданса, где Е - импеданс образцового элемента.3.2Примеры построения устройства преобразования импедансов,Примем 2, = К,; Е = К 7, = 1/рС В этом случае 7 К К рС р 1 (4) где Ь = К, К С - имитируемая индуктивность. 22 Кр 1 Ез рз хто где С = Е...

Номер патента: 1287019

Опубликовано: 30.01.1987

Авторы: Камаев, Крайнов, Макарон, Резинкин

МПК: G01R 19/00

Метки: токов

...относится к измерительной, вычислительной технике и автоматике, в частности может быть использовано в аналоговых моделирующих цепях с распределенными параметрами.Целью изобретения является расширение функциональных возможностей засчет обеспечения возможности измерения токов в цепях с распределенными 10параметрами без внесения искажений втоко- и потенциалораспределение в,этих цепях.На чертеже представлена принципиальная схема предлагаемого устройства.Устройство содержит дифференциальный усилитель 1, инвертирующийвход которого соединен с выходом,двуполярный источник 2 питания,причем к неинвертирующему входу дифференциального усилителя, служащемувходом устройства 3, подключен измеритель 4 тока, второй вывод ко 25торого подключен к...

Номер патента: 1243982

Опубликовано: 15.07.1986

Авторы: Вагапов, Гафаров, Занилов, Камаев, Мухаметзянов, Янкелевич

МПК: B60P 1/16, B60P 1/64

Метки: средство, транспортное

...закабиной водителя транспортного средства на раме шасси, с грузовой платформой 6.Устройство для фиксации поворотной рамы относительно рамы шасси припроведении погрузочно-разгрузочныхработ содержит размещенный в корпусе 12 гидроцилиндра цилиндрическийфиксатор 13. Корпус 12 шарнирно закреплен в кронштейнах 14 рамы шасси 2. По краям цилиндрического Фиксатора 13 выполнены проточки, обеспечивающие свободное перемещение упоров 5, являющихся частью гидроцилиндров 15, Рычаг управления, установленный в кабине транспортного средства,посредством канатов 16, рычажных механизмов 17, 18 и кривошипа 19, жестко связанного с цилиндрическим фиксатором 13, обеспечивает его поворот.Полость гидроцилиндров 15 соединенас баком 20, запорным вентилем...

Номер патента: 1236509

Опубликовано: 07.06.1986

Авторы: Камаев, Крайнов, Резинкин

МПК: G06G 7/12

Метки: решающий, усилитель

...относится к автоматике и вычислительной технике, в частности к усилительно-преобразовательным устройствам с применением интегральных микросхем. 5Целью изобретения является повышение стабильности работы решающего усилителя.На,фиг. 1 представлена схема решающего усилителя; на фиг. 2 схема 10 двухнозиционного переключателя.Решающий усилитель (фиг. 1) содержит операционный усилитель 1, общий вывод изолированных источников питания 2 и 3 которого подключен к 15 выходу 4 решающего усилителя и к вы воду пассивного двухполюсника 5, вто рой вывод которого соединенс шиной нулевого потенциала. Два вывода двухпоэиционного переключателя 6 подклю 20 чены соответственно к выходу источника входного сигнала 7 и к шине иу левого потенциала. Два...

Номер патента: 1235984

Опубликовано: 07.06.1986

Авторы: Барышев, Бахчеев, Белосевич, Востриков, Гайдук, Глинер, Дробинский, Камаев, Коротких, Рабинович, Радюкевич, Седнев, Сердечный, Ушаков, Файнберг, Фалкон, Фролов, Шакиров, Якубовский

МПК: C22C 38/50

Метки: низколегированная, сталь

...0,01-0,15Марганец 0,35-0,50Хром , 0,03-0,40Никель 0,03-0,40Медь 0,03-0,40Титан 0,01 - 0,20Алюминий 0,01-0,10Кальций 0,001-0,04Азот 0,005-0,020 Магний 0,001-0,025 Железо . ОстальноеВ табл, 1 и 2 представлены химический состав и механические свойства сталей. ТаЬляааГТ с в Предяа ееная0,06 Ого 0,35 0,03 Оэ 03 Ое 03 0,0 Офв Овоо Ороо Ор 005 Осталъвое 2 О,3 0,07 о,аз о,9 0,27 0,2 а о,о 9 О,оь О,ов 0,0 а 0,0 О э о,О . о,5 о,5 о о,ао о,ао о,ао о,2 о о,о о,оа о 025 о,о 2 о Иевеетвея а .О,О 0,35 ,5 0,3 0 3 0,27 О,оов О,оэ 0,07 - 0,02 О,5 О,О 2 О Таблица 2 Пределпрочности 0МПа Сталь Удлинение 37 Скоростьростатрещины,мм за Предел текучести б МПа цикл Предлагаемая 16 х 10 18 х 10 19 х 10 445 36 304 32 325 480. 30 340 Известная 30 х 10 360...

Номер патента: 1229783

Опубликовано: 07.05.1986

Авторы: Камаев, Френкель, Чертков

МПК: G06J 1/00

Метки: вычислительный, модели, нелинейных, решения, сеточной, теплопроводности, узел, уравнений

...(фиг2) по пространственнымкоординатам запишется в видеЬь-Л(9, )),-М 6;,)ф309,-6;.,1,ц кэ Л(-1 Ь,. где Ь. иЬ)35 шаги дискретизации по координатной сетке соответственно по осям ХиУ;значения потенциала в точке (Х., У ), Х; =2/ 2 Ь, аЬ, Ь 9 (д,.) Внутренний источник Я ( В ) моделируется третьим ЦАП 2 , на ана- логовый вход которого подается фиксированное эталонное напряжение с выхода источника 6 опорного напряжения,а на цифровой вход ЦАП 2 с выхода адресуемого блока Зз памяти поступает код, соответствующий величине заданного закона с автоматизированной настройкой на расчетную зависимость, либо аппроксимацией функциональной зависимости полиномом М сте - полусумма шагов;45ЛИ;)- значение коэффициентатеплопроводности в узлесеточной...

Номер патента: 1206849

Опубликовано: 23.01.1986

Автор: Камаев

МПК: H01F 41/04

Метки: натяжения, провода

...с желобами,а каждый ролик механизма торможениясвязан с одной резьбой винта,ИИПИ Заказ 8722/53 Тираж 64 дписное Патент", г.Ужгород, ул.Проектная, 4 л 1 1206Изобретение относится к технологическому оборудованию для натяженияпровода при намотке и может бытьиспользовано в электромашиностроении, а также в радиотехнической и при. 5боростроительной промьппленности.Целью изобретения является повышение производительности и качестванаматываемых изделий за счет исключения повреждения провода. 10На чертеже схематично изображенопредлагаемое устройство натяженияпровода,Устройство содержит держатели 1,направляющий механизм, включающий ролики 2 и 3, тормозной механизм, содержащий тормозной барабан 4, установленный между двумя эластичными...

Номер патента: 1203550

Опубликовано: 07.01.1986

Авторы: Камаев, Крайнов, Резинкин

МПК: G06G 7/48

Метки: конденсатора, моделирования

...питаниякоторого соединен с положительнымвыводом первого источника питания,едовательно соедицеключеццые третий ичцики питания, первтва подключен к вхсорителя напряжения,ю щ е е с я тем, чпиения точности, в цмоцелирсвация токаенный в виде второгапряжецця, выход коен к первой обкладкконденсатора, втор дом последовательно ласцо включенных пе сточциксв питания и с первымдом переменного резистора, подный контакт которогс соединен дом второго повторител входы задания положите рицательногс питания к н к общему выводу педиценцых согласно, по делам изо 3035, Москва, Ж аз 8 Подписноетета СССР венного комиретений и о5, Раушская крытиинаб., д. 4/5 Патент", г. Ужгород, ул. Проектная, 4 филиал Изобретение относится к аналоговой и вычислительной...

Номер патента: 1195188

Опубликовано: 30.11.1985

Авторы: Ивановский, Камаев, Покидышев, Фролов

МПК: G01D 5/00

Метки: напряжение, перемещений, постоянного

...одинаковую амплитуду и фазовый сдвиг в 90 . С выхода фазовращателя 1 снимается напряжение постоянной амплитуды, но меняющееся по фазе в зависимости от измеряемой величины - 4 О линейного или углового перемещения (фиг. 2). С усилителей-ограничителей 2 и 3 снимаются последовательности импульсов одинаковой амплитуды и длительностью, равной половине пери ода напряжения питания фазовращателя 1, Ихфронты совпадают с моментами перехода через нуль одного иэ.напряжений питания фазовращателя 1 и его выходного напряжения (фиг. 2 б, в).С помощью сумматора 4 импульсов будет получена импульсная последовательность, каждый импульс которой пропорционален по длительности углу П+ о (где Ы- угол сдвига по фазе между напряжениями на входе и выходе...

Номер патента: 1185609

Опубликовано: 15.10.1985

Авторы: Ивановский, Камаев, Покидышев, Фролов

МПК: H03M 1/64

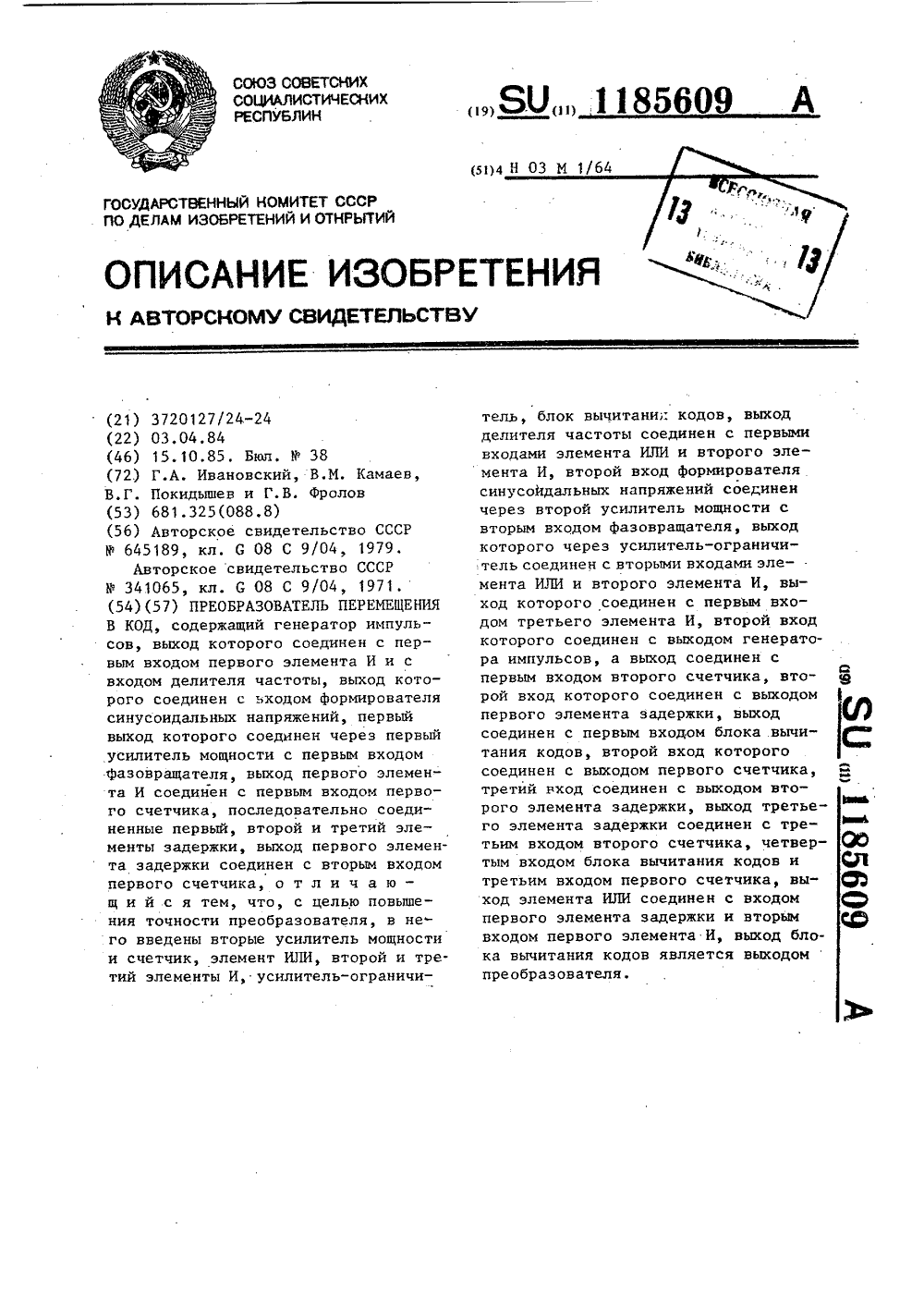

Метки: код, перемещения

...Фиг. 1 приведена структурная 1 О схема преобразователя; на Фяг. 2 временная диаграмма сигналов, поясняющая работу преобразователя.Преобразователь содержит генератор 1 импульсов, делитель 2 частоты, 15 Формирователь 3 синусоидальных напряжений Ц = П зхп к 1, У 2 = Ц,соз ю, усилители 4 и 5 мощности, Фазовращатель 6 (линейный или круговой индуктосия в Фазовом режиме), усилитель ограничитель 7, элемент ИЛИ 8, элемеяты И 9, 1 О и 11, счетчики 12 и 13, элемснты 14 и 15 задержки, блок 16 вычитания кодов, элемент 17 задержки.25Преобразователь работает слецую-. щим образом.Импульсы 18 с генератора 1 (фиг.2) поступают на элементы И 10 и 11 и яа ,целитель 2 частоты. С выхода послед- ЗО него снимается импульсный сигнал 19 (фиг, 2), который...

Номер патента: 1183961

Опубликовано: 07.10.1985

Авторы: Камаев, Михайлев, Розенталь

МПК: G06F 7/548

Метки: вычисления, координат, полярных

...подключены к выходу старшего разряда .первого регистра кодов поямоугольных координат и к выходувторого элемента ИЛИ-НЕ соответственно. 2кодов соответствует знаку "минус", логический нуль - знаку "плюс".С целью уменьшения объема памяти три старших разряда кода угла полярных .координат вычисляются независимо от остальных младших разрядов.Старший разряд кода угла полярных координат соответствует старшему разряду координаты У во всех случаях, за исключением точек, лежащих на оси абсцисс и имеющих отрицательные значения. Поэтому, при значении координаты У, равйом нулю, с выхода второго элемента ИЛИ-НЕ 16 на второй вход элемента И 17 поступит логическая единица, а на первый вход - старший разряд кода координаты Х, соответствующий значению...

Номер патента: 1161736

Опубликовано: 15.06.1985

Авторы: Андрейчиков, Камаев

МПК: F16F 9/04

Метки: пневматическая, рессора

...поскольку соотношениеплеч двуплечего рычага толкателяимеет большую величину,Известное соотношение плеч рычага-толкателя не обеспечивает достаточно быстрого изменения жесткостипневморессоры при изменении динамической нагрузки на рессору в процессе ее колебаний. Задержка по фазе между изменением динамической.нагрузки и жесткостью.пневморессорыобусловлена еще тем, что рабочаясреда подается в полость реэинокордной оболочки через демпферную камеру и приэтом испытывает гидравлическое сопротивление размещенной впоследйей камеры закручивания с тангенциальными каналами,Значительный сдвиг по фазе междуизменениями динамической нагрузки идавлением рабочей среды в пневиорессоре способствует развитию интенсивных колебаний особенно в области...

Номер патента: 1151985

Опубликовано: 23.04.1985

Авторы: Камаев, Коломийцев, Френкель, Чертков

МПК: G06F 17/13

Метки: дифференциальных, нелинейных, решения, теплопроводности, уравнений

...- Ь(в) - 1: Введем интегральные подстановкив уравнение (1)в после которых оно примет вид где н одном уравнении связаны дне переменные: Ф - теплового потенциала и 5 -переменная Гудмена,Конечно-разностная аппроксимация на 8-и точечном шаблоне (фиг.2) с переменными шагами по координатным осям переводит исходную задачу в дискретное пространство с разностным уравнением ф =Яф., +Аф,; фбф., Мф + 1,1,1 1 1 м,2,1 2 1-,1, 1 1 1,1 ч,м 2,1-1,1 ) ив 1 2 , 11 И 1, ), Ь 1 2, Ъ( ) ( ) 1 ф 1,2, 1-1; )-1,23-1; к 1;2,.,Кв:1,2 ,й,Уравнение (4) записано для узловойточки с номером , 1, К,Блок-схема устройства (фиг,1)представляет собой непосредственнуюреализацию уравнения (4). Все коэффициенты уравнения (4) А, А , В;, ВС Э , , соответствующиеприведенным 2...

Номер патента: 1142339

Опубликовано: 28.02.1985

Авторы: Вершинский, Гришин, Камаев, Хамоев

МПК: B61C 15/04, B61F 1/08, B61G 11/00 ...

Метки: колебаний, кузова, средства, транспортного, уменьшения

...концамиупругих элементов, причем эти концы смонтированы с возможностью перемещения вгоризонтальных пазах, которые выполненыв кузове.На чертеже показано транспортное средство, оборудованное предлагаемым устройством, продольный вертикальный разрез.Устройство состоит из динамическихпоглотителей, включающих в себя массы1 и 2 (например, ящики аккумуляторныхбатарей, трансформаторы, части холодильных и климатических установок) и упругиеэлементы 3 - 6, связывающие эти агрегатыс рамой транспортного средства. Все упругие элементы посредством рычагов 7 - 10шарнирно связаны с рамами 11 тележек.Оси шарниров, соединяющих упругие элементы с рычагами, подвижно размещеныв горизонтальных пазах 12 - 15, выполненных на раме 16 кузова. Кузов опирается...

Номер патента: 1138336

Опубликовано: 07.02.1985

Авторы: Андрейчиков, Грибов, Камаев, Коцубенко, Кочетов, Фомин

МПК: B60N 1/02

Метки: подвеска, сиденья, средства, транспортного

...концами с основанием сиденья и неподвижной опорой, и гаситель колебаний, содержащий груз, стержень и пружину растяжения, связанный с основанием сиденья через трожень гасителя одним концом связан с основанием сиденья, стержень гасителя выполнен жестким и связан с основанием сиденья 10 15 20 25 через шарнир, груз жестко закреплен на свободном конце стержня, при этом неподвижная опора снабжена подставкой с горизонтальными направляющими, а на стержне гасителя установлена промежуточная шарнирная опора с возможностью продольного перемещения по стержню и по направляющим подставки, причем промежуточная шарнирная опора связана с основанием сиденья через трособлочную .и реечную передачи, а с подставкой - пружиной растяжения.На чертеже...

Номер патента: 1132081

Опубликовано: 30.12.1984

Авторы: Андрейчиков, Камаев, Коцубенко, Никитин

МПК: F16F 9/04

Метки: пневматический, упругий, элемент

...в целом.Цель изобретения - повышение виброизолирующих свойств подвески при эксплуатации ее в условиях быстро изменяющейся температуры окружающей среды и повышение надежности.Указанная цель достигается тем, что в пневматическом упругом элементе, содержащем резинокордную оболочку, резервуар, : перегородку с дроссельными отверстиями, сообщающими полость резинокордной оболочки с резервуаром, расположенную внутри резервуара, регулируемую емкость, заполненную сжатым газом, давление которого превышает максимальное давление рабочей среды в резервуаре, и температурный компенсатор, установленный между регулируемой емкостью и перегородкой, температурный компенсатор выполнен в виде ребристой плиты из термомагнитного материала, установленной на...

Номер патента: 1120125

Опубликовано: 23.10.1984

Авторы: Замолотнев, Камаев, Никитин, Столпников

МПК: F16F 7/02

Метки: амортизатор, фрикционный

...диск подвижен относительно крайних и связан с другой массой транспортного средства посредством тяги, продольная ось которой накпонена относительно продольной оси пружины, тяга обра. зована двумя стержнями, расположен" ными в цилиндре, имеющем в своей средней частиразделительную стенку, а по концам - подвижные в продольном направлении цилиндра и фиксируемые 45 относительно последнего крышки, между которыми расположены упругие элементы поджимающие один из стержней к одной из крышек, а другой - к разделительной стенке, 50На чертеже изображен фрикционный амортизатор, общий вид.Фрикционный амортизатор содержит набор по меньшей иере из трех фрик- " ционных дисков 1 - 3, установленных на общей оси 4 и поджатых к одной из подрессоренной...

Номер патента: 1118816

Опубликовано: 15.10.1984

Авторы: Зайцева, Камаев, Мищенко, Сорокин

МПК: F16F 15/02

Метки: гаситель, колебаний, фрикционный

...г;сите,я В рс;льтгс црогрссирукпего цсолцорц,цц 0 износа иверостей трения.сль изоор(т(.ци 51 иовы 11 ци( ("1. бИЛЬНОСтИ КсрЗКт(рТИК ГЗСПСЛя.УКазаииз 5 ЕГЬ;0 ТИ(с 1(151 1 Ч. (То В ф РИКПИОЦЦОМ 1 ИТЕЛС КОСС 0; Ц 1 й КсЖЛс 1 51 пара фрикниоццы э,емс :гв сн;30 кц; кр- повым мскзЗ 0, ранцас кцгссц кото- РОГО расицгожсц цд 1 цр 1й ице(ср 11)сти олцоо элечс цта, з собз л (акре.цз цз другом эгс п(1 с фиг. 1 изображен фр,1 цццц й гаситель колсб,Ни; д фиразрез .А ."( ца фиг. 1Фрикционцый асигль кцлсбзции сцлер жит фрикниоццые элсчспы 1, имею(исфсрические шарциры 2, соелицсццьк с горими нажимны стаканов 3, смснпировзццы в резицометалл ичс ской )гугкс -, ззкре лц ой на кроцштейце 5, устасилсц юм цд буксс колесной нары гелсжки с цк 1:. 15 Ьс,)...

Номер патента: 1115885

Опубликовано: 30.09.1984

Авторы: Камаев, Озеров, Осин

МПК: B23Q 7/16

Метки: загрузочное

...8 для размещения деталей. В кармане 8 размещен также уголок 9, закрепленный на планке 6, выполненной с толщиной, меньщей чем планка 7. Устройство содержит бункер, выполненный в виде четырехгранной пирамиды, вершина 10 которой расположена на раме 2. Бункер содержит грань 11, расположенную в плоскости, параллельной рабочей ветви транспортера 4,грань 12, расположенную в плоскости рамы 2, и грани 13 и 14, образующие дно бункера, причем грань 14 имеет наклон, соответствующий наклону захватной поверхности планок, Грани 13 и 14 выполнены с наклонами, обеспечивающими движение по ним заготовок, располагающихся в бункере в любом положении. В грани 11 выполнено окно 15 для прохода транспортера 4, Кроме того, на раме 2 установлены толкатель 16 со...

Номер патента: 1112379

Опубликовано: 07.09.1984

Авторы: Камаев, Коломийцев, Френкель, Чертков

МПК: G06J 1/00

Метки: вычислительный, решения, теплопроводности, узел, уравнений

...блок задания коэффициентов теплопроводности, выполненный в виде первого, второго и третьего регистров, кодовые выходы которых подключены соответственно к цифровым входам первого, второго и третьего цифроаналоговых преобразователей, выходы ко" торых соединены соответственно с пер" вым, вторым и третьим входами интегросумматора, источник опорного напряжения, выход которого подключен к аналоговому входу второго цифроаналогового преобразователя, введены три инвертора, первый и второй сумматоры, первые входы которых являются соответственно первым и вторым входами задания температуры устройства, выходы первого и второго сумматоров подключены соответственно к аналоговым входам первого и третьего цифроаналоговых преобразователей, выходы которых...

Номер патента: 1107205

Опубликовано: 07.08.1984

Авторы: Ашымканов, Ибраимов, Камаев, Орозобаков

МПК: H01Q 15/14

Метки: отражатель, фазокорректирующий

...Поэтому суммарное усиление мошности круглым плоским отражающим экраном не превышаетчетырех раз.Наиболее близким к изобретениюпо технической сущности являетсяфазокорректирующий отражатель, содержащий сносные плоские круглыйи кольцеобразный экраны. Для овышения эффективности отражения в известном фазокорректирующем отражателе используется изменение фазыволн, отраженных от круглого и кольцеобразного экранов, например, засчет выполнения одного из экрановиз фазосдвигающей среды 21.Недостатками известного фазокорректирующего отражателя являются егобольшие размеры, превышающие размерывторой зоны френеля, а также недостаточное усиление,Цель изобретения - повышение эф -фективности отражения и уменьшениегабаритов отражателя. 205 ЪПоставленная...

Номер патента: 1105708

Опубликовано: 30.07.1984

Авторы: Андрейчиков, Гришин, Камаев, Кочетов, Никитин

МПК: F16F 9/04

Метки: пневматический, упругий, элемент

...упругий элемент содержит резинокордную упругую оболоч ку 1, демпферную камеру 2, перегородку 3, разделяющую полость оболочки 1 и демпферной камеры 2. В перегородке 3 знкреплено виброгасящее устройство в виде замкнутой осесимметрич ной камеры 4 закручивания с дроссельной трубкой 5, установленной в калиброванное отверстие 6. Внутри камеры 4 закручивания размещена перегородка, выполненная в виде втулки 7, торцы которой образованы коническими поверхностями, имеющей осевое отверстие 8 и разделяющей ее на два отсека 9 и 10, один из которых имеет тангенциальный канал 11, а в другом также выполнен аналогичный тангенциальный канал 12, расположенный встречно направлено по отношению к каналу 11.Дроссельная трубка 5 сообщает полость...

Номер патента: 1105707

Опубликовано: 30.07.1984

Авторы: Андрейчиков, Камаев, Никитин

МПК: F16F 9/04

Метки: пневматическая, рессора

...в нем демпфер, включающий ци"линдр, связанный с корпусом, резинокордный баллон, размещенный в цилинд-,ре, прикрепленный одним торцом к крышке цилиндра и полость которого сообщена с полостями цилиндра и корпуса,крышку, установленную на другом торцерезинокордного баллона, и стяжку, свя.занную с плитой, проходящу 1 о черезосевое отверстие в крышке цилиндраи прикрепленную к крышке резинокордного баллона, демпфер снабжен охватывающим резинокордный баллон и прикрепленным к крышке цилиндра стаканом сотверстием в днище, дополнительнымрезинокордным баллоном, одним торцомприкрепленным к днищу стакана и полость которого сообщена с полостьюцилиндра, крышкой с осевым отверстием, установленной на другом торцедополнительного резинокордного...

Номер патента: 1103949

Опубликовано: 23.07.1984

Автор: Камаев

МПК: B23B 23/00

Метки: бабка, задняя

...помощи винтового или реечного механизма.Цель изобретения - упрощение кон-.35 струкции.Поставленная цель достигается тем, что в задней бабке, содержащей корпус с опорным центром, ручку .управления, механизм отвода и фиксации корпу-, са, установленный на станине и снабженный пружиной отвода, механизм отвода и фиксации снабжен двумя торцовыми кулачками, один из которых установлен на ручке управления, другой закреплен на корпусе, который установлен на введенной в заднюю бабку направляющей втулке с возможностью перемещения, причем втулка выполнена с двумя выступами на торцовой части,50 один выступ которой снабжен ограничителем, а на другом закреплена введенная в заднюю бабку подвижная направляющая, установленная в станине с возможностью...

Номер патента: 1087392

Опубликовано: 23.04.1984

Авторы: Андрейчиков, Камаев, Насибулин, Никитин

МПК: B61D 17/10

Метки: пассажирского, пол, средства, транспортного

...выполненным в виде закрепленного на раме пневмоцилиндра с поршнем, соединенного с каркасом, а упругие элементы выполнены в виде пневматических сильфонов и сообщены трубопроводами с источником сжатого воздуха и штоковой полостью пневматического регулятора жесткости, при этом бесштоковая полость последнего сообщена с указанными пневмоэлементами.На чертеже схематично показано устройство пола, разрез по пневмоэлементам.Пол пассажирского транспортного устройства состоит из каркаса 1, настила 2, пневмозлементов 3, установленных между каркасом пола и рамой 4 трубопроводов 5, соединякнцих пневмоэлементы 3 с резервуарами 6 и высоторегулирующими клапанами 7, установленными на кузове 8, систем 9 рычагов и источника 10 сжатого воздуха,...

Номер патента: 1076325

Опубликовано: 28.02.1984

Авторы: Андрейчиков, Гришин, Камаев, Кочетов, Фурлетов

МПК: B60G 11/26

Метки: пневматический, подвески, средства, транспортного, упругий, элемент

...соединенные межжду собой радиальные и осевой каналы и обращенные осевым каналом к основной полости, при этом пор- О шень подпружинец относительно днищастакана, а радиальные каналы совмещены с дроссельными отверстиями, между клапаном и упругим элементом установлены две пластины, связанные между собой при- кладной из эластичного материала, при этом упругий элемент выполнен в виде коаксиально расположенных пружин, выполненных с противоположной навивкой, одни концы которых жестко связаны с днищем стакана, а каждый из других концов - с соответствующей пластиной.На чертеже изображен пневматическийупругий элемент подвески транспортного средства, разрез.Пневматический упругий элемент подвески транспортного средства содержит 25 резинокордную...
