Ивженко

Номер патента: 1837125

Опубликовано: 30.08.1993

Авторы: Богданов, Домрачев, Ивженко, Лысенко, Мержиевский, Пузырев, Райхман, Рыбко, Хрущев

МПК: B66F 11/04, F15B 11/20

Метки: выносными, высокорасположенных, обслуживания, объектов, опорами, площадки, самоходной, электрогидравлическая

...Благодаря ому осуществляется в автоматическом икле последовательная работа блокировки ессор и перемещения опор.После блокировки рессор сигналы на ыходах логических элементов И 6366(см. бл,1) У 15=У 17 фУ 19 Уг 1-1 поступают к вхоам 10, 12, 14, 16 управления гидрораспреелителей 58, Гидрораспределители 5-8 ереключаются в правые позиции. Рабочая идкость под давленйем по гидролиниям 5, 18, 20, 22, 24 подается в поршневые олости гидроцилиндров 14. Осуществляся выдвижение опор, Одновременно раочая жидкость из штоковых полостей дроцилиндров 14 по гидролиниям 17, 9, 21, 23, 26 отводится в гидробак 28, Одна, так как в гидролиниях 17; 19, 21, 23 тановлены дроссели 5154, давление пеед ними повышается, контакты реле 5458 амыкаются и сигналы Х 15=Х...

Номер патента: 1816418

Опубликовано: 23.05.1993

Авторы: Ивженко, Киселев, Киселева, Филоненко

МПК: A61B 3/04

Метки: линз, оправе, оптических, очков, установки, центров

...5, а на каждой из кассет нанесена линия оси кассеты, по которой на опорном основании установлена метка 6. На каждой кассете установлен подпружиненный упор 7 с У-образными концами, а на корпусе 1 посредине установлен откидной фиксатор 8. Линзы 9 установлены на У-образные ложементы кассет 2 и удерживаются упорами 7 таким образом, что их центры 10 лежат на оси 11 кассет 2. Оправа очков 12 держится фиксатором 8Работает устройство следующим образом.При помощи установочного винта 4 кассеты 2 раздвигаются на требуемое межцентровое расстояние(на фиг 1 - межцентровое расстояние составляет 70 мм), так, чтобы метки 6 на кассетах 2 совпадали с соответствующимицентрами лимба 5.В кассетах 2 с помощью упоров 7 фиксируются линзы 9 таким образом,...

Номер патента: 1801865

Опубликовано: 15.03.1993

Авторы: Виноградов, Григорьев, Евграфов, Ивженко, Панков

МПК: B63B 35/73

Метки: комплекс, морского, прибрежного, судовой, туризма

...туризма содержит судно-носитель катамаранного типа, погружной аппарат и привод подъема последнего, выполненный с установленными на судне-носителе лебедками, тросы которых связаны соответственно с носовой и кормовой оконечностями погружаемого аппарата. Судно-.носитель выполнено с балластной системой и транспортными опорами для погружаемого аппарата, установленными с возможностью поворота на внутренних бортах выше ватерлинии. Погружаемый аппарат выполнен с балластной системой и системой дистанционного управления движител ьно-рулевым комплексом судна-носителя. 4 ил.установлен и раскреплен между корпусами судна-носителя на транспортировочной опоре 4.Погружаемый аппарат 2 представляет собой прочную герметичную конструкцию, предназначенную...

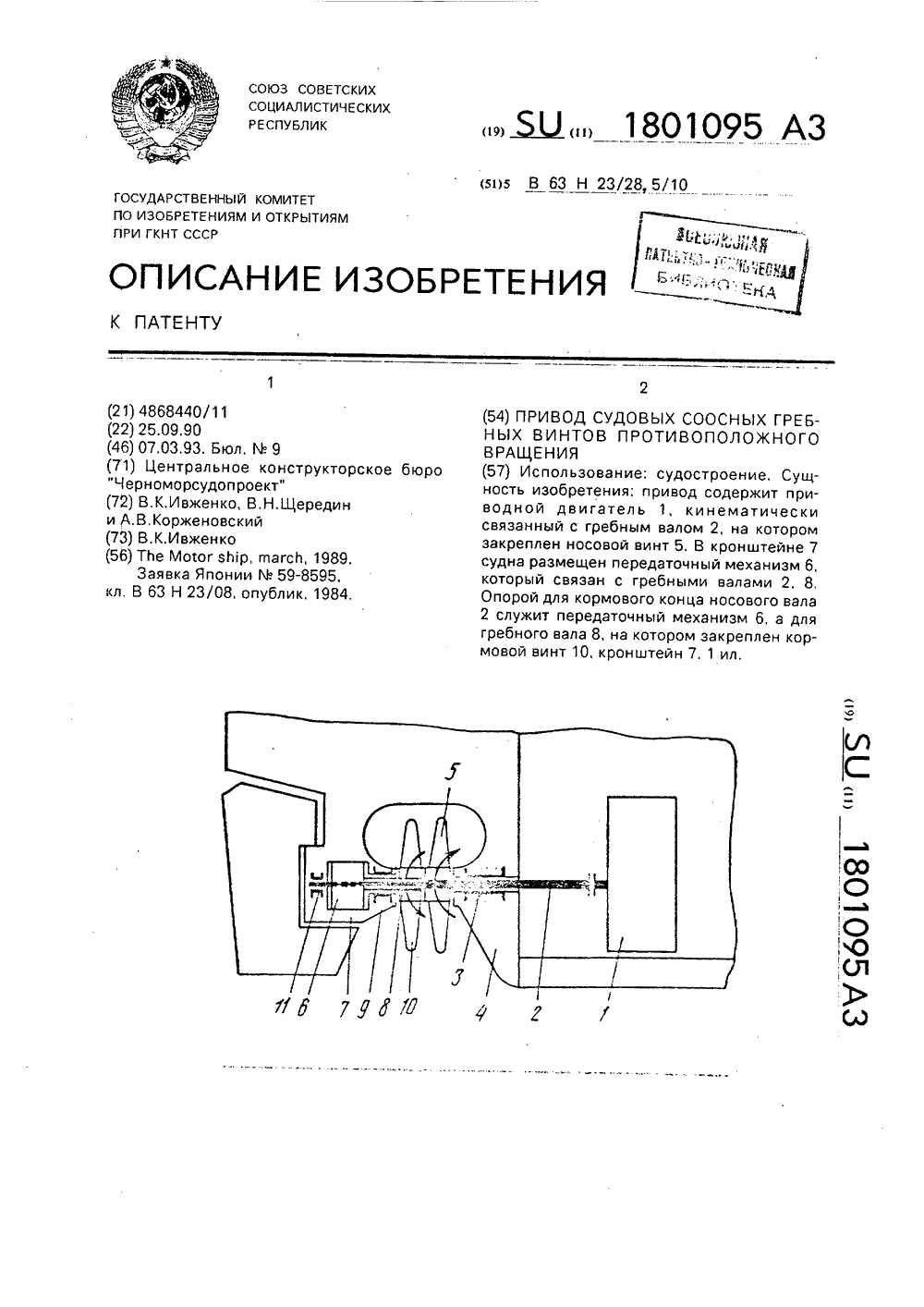

Номер патента: 1801095

Опубликовано: 07.03.1993

Авторы: Ивженко, Корженовский, Щередин

МПК: B63H 23/28, B63H 5/10

Метки: винтов, вращения, гребных, привод, противоположного, соосных, судовых

...приводного двигателя 1 носовому гребному винту 5 и передаточному механизму 6, установленному в кормовом кронштейне 7. Передаточный механизм 6 связан с гребным валом 8, опирающимся на подшипник 9, установленный в кормовом кронштейне 7, и передающим момент кормовому гребному винту 10. В качестве передаточного механизма 6 может быть использован редуктор с угловой передачей, гидротрансформатор или другой механизм. Гребной вал 2 может быть консольного исполнения с опорой только в дейдвудном подшипнике 3 или с дополнительной опорой на подшипник 11 в кронштейне 7, размещенном за гребными винтами в корме.Привод судовых соосных гребных винтов противоположного вращения работает следующим образом. П ри водной дви гател ь 1 вращает гребной вал 2,...

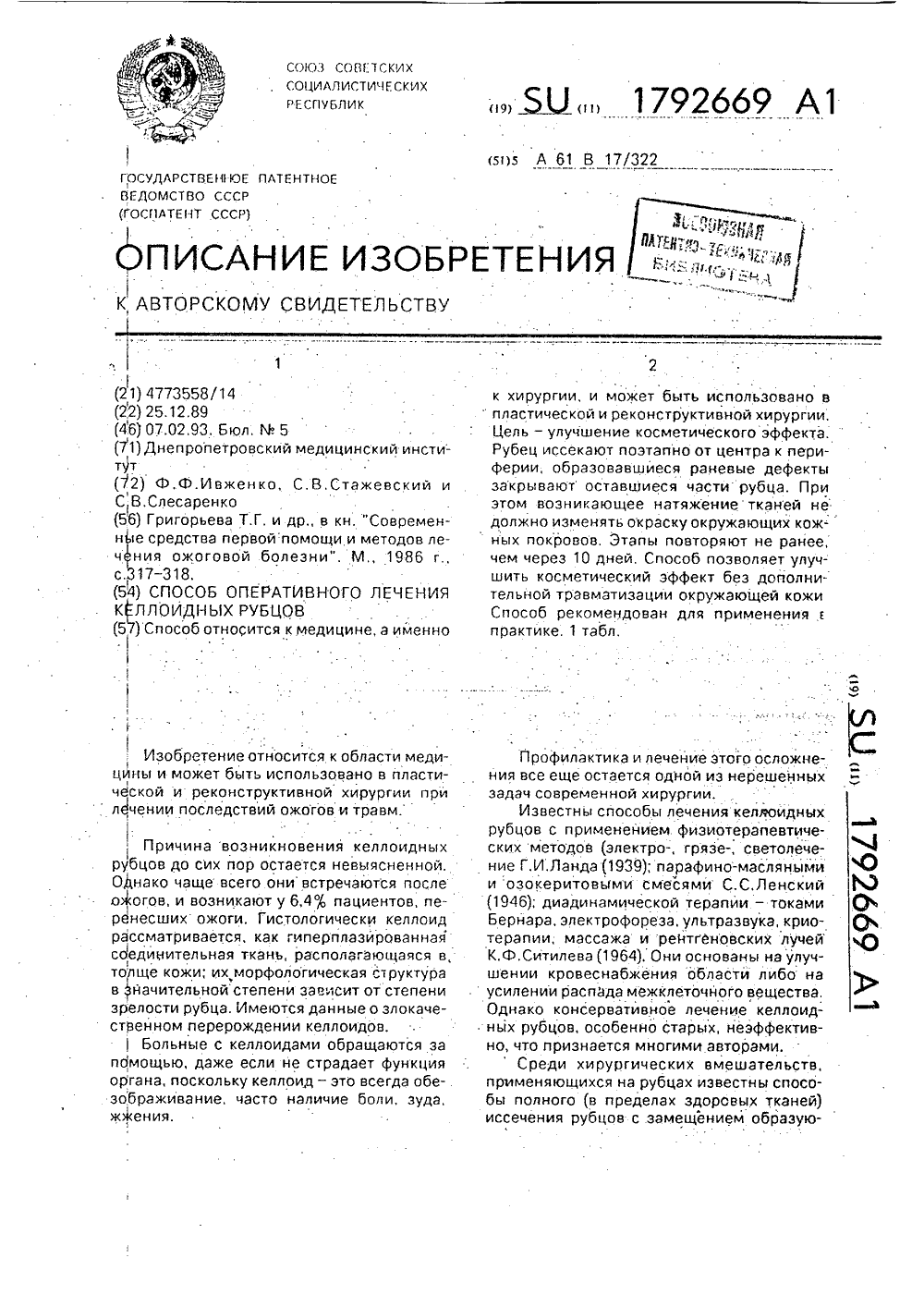

Номер патента: 1792669

Опубликовано: 07.02.1993

Авторы: Ивженко, Слесаренко, Стажевский

МПК: A61B 17/322

Метки: келоидных, лечения, оперативного, рубцов

...или позже, в удобное для пациента время, Т,е, стационарное лечение проводится дробно, по 10 - 18 дней нэ каждый этаг Последнее обстоятельство удобно для детей, которым лечение можно проводить во время каникул, не прерывая учебного процесса.Использование обосновано явлением, вызываемым в литературе дермотензией, свойственным биологическим тканям (кожа). Возможность увеличения размера в двэ и более раза зэ счет направленного натяже. ния (схема 1, направление натяжений указано стрелками). Таким образом, постепенное иссечение рубцовых массивов и замещение дефектов зэ счет растяжения и направленного роста интэктного покрова позволяет заместить весь дефект неизмененной кожей из окружающих областей, что обеспечивает достижение хороших...

Номер патента: 1789787

Опубликовано: 23.01.1993

Авторы: Богданов, Домрачев, Ивженко, Лысенко, Мержиевский, Пузырев, Рыбко, Хрущев, Цибизов

МПК: B66C 23/00, B66F 11/04, F15B 11/20 ...

Метки: автомобильного, гидравлический, подъемника, привод

...сигналы У 1 = Уг = Уз = Ъ= = 7 г = Ез = 0 поступают на входы элементов ИЛИ 73 и 74 блока 54, На их выходах вырабатываются сигналы Е 4 = 01 = 0 (табл, 2), поступающие на входы элементов ИЛИ 75, И 68. На выходе последнего сигнал Оз = 0(табл. 3). Так как в исходном положении кнопка 55 не нажата, сигнал Х 7= 0 поступаетна входы элементов ИЛИ 75, НЕ 76, НИ - НИ78. На выходе элемента ИЛИ 75 сигнал У 11 10= 0 (табл. 1) и с элемента НИ - НИ 78 сигналУ 1 г = 1 (табл, 6) поступает на вход элемента И 69, Так как на его втором входе сигнал Е 4 = О, то (табл. 3) на выходе блока 54 в линии 63 сигнал Е 5 = О, в результате чего в исходном положении гидрораспределитель 47 находится в верхней (по чертежу) позиции, таккак на его вход 48 управления...

Номер патента: 1743419

Опубликовано: 30.06.1992

Авторы: Ивженко, Илияшик, Крючин, Нисифоров, Полянин, Тихов

МПК: A01C 7/20

Метки: пневматической, сеялки, сошник

...плоскости под углом, определяемым по формулеГ Еаагсй 1+1 фГ1 2 позволяет вдавливать семена сразу5 после их попадания на почву, чтоуменьшает их перекатывание, повышает. равномерность распределения семян вдоль рядка и улучшает их контакт с почвой,На фиг1 изображен предлагаемыйсошник, вид сбоку, на фиг,2 - то же,вид спереди; на фиг.3 - то же, видсверху; на фиг,1 - сечение А-А нафиг. 1; на фиг.5 - график сил, дей 55 ствующих на семян, находящееся междуприжимной пластиной и почвой,Сошник пневматической сеялки состоит из полоэовидной прижимной плас20 Поскольку силы трения между семенами и почвой Р (фиг. 5) больше,цем сила трения между семенами иприжимной пластиной происходит фиксация и вдавливание их в почву, В 5 результате...

Номер патента: 1732011

Опубликовано: 07.05.1992

Авторы: Альперин, Богданов, Домрачев, Ивженко, Лысенко, Мержиевский, Пузырев, Рыбко, Хрущев, Цибизов

МПК: B66C 13/42, F15B 11/15

Метки: платформы, поворота, самоходного, средства, транспортного, электрогидравлическая

...элемента НЕ 19 сиг 50 над 22 равен О, а элемент 27 разгрузки переключается в нижнюю по. схеме позицию,отключая разгрузку насоса 1, Рабочая жидкость от насоса 1 поступает к гидрораспределителю 14, устанавливая его в верхнюю55 (открытую) позицию, что соответствует скорости ч 1 поворота платформы (фиг,2). Одновременно сигнал 24 равен 1 игидрораспределитель 17 переключается влевую позицию. Рабочая жидкость по гидролинии 3 поступает в камеру 39 гидроцилиндра 34, который частично прикрывает заслонкой 41 подачу топлива в двигатель 2.Рабочая жидкость от насоса 1 поступает через гидрораспределитель 5 к гидромотору 6 и к гидроцилиндру 7 тормоза, осуществляя плавный разгон гидромотора 6 до скорости ч 1, чему способствует некоторое падение...

Номер патента: 1724055

Опубликовано: 07.04.1992

Авторы: Ивженко, Илияшик, Крючин, Нисифоров, Полянин, Тихов

МПК: A01C 7/00

Метки: аридных, культур, посева, семян

...после укладки семян в борозды их придавливдют,Ветрозащитные валики служат для защиты семян от выдувания ветром и для сбора влаги в зоне высеянных семян.Рациональное использование незначительных весенних осадков в засушливых зонахявляется единственным способом увеличить всхожесть семян аридных культур, неимеющих возможность использовать влагуиз нижних слоев почвы, как это обычно происходит, например, при весеннем посевеяровых культур.Нарезка борозды клиновидной формы срасположением стенок под углом у, удовлетворяющим условию заклинивания в нем высеянных семян, позволяет улучшитьравномерность их распределения в рядке. Последующее придавливание семян,уложенных в клиновидную бороздку, обеспечивает надежный контакт их со стенкамиборозды,...

Номер патента: 1656183

Опубликовано: 15.06.1991

Авторы: Богданов, Домрачев, Ивженко, Ильцов, Лысенко, Мержневский, Рыбко, Хрущев

МПК: B66C 13/42, F15B 11/15

Метки: органа, привод, рабочего

...У = О, И 14 Ч = О. Сигнал на выходе элемента 13 выдержки времени Е = О, Так как Е = Ч = О, то распределители18, 20 находятся в нижних по чертежу позициях, Цилиндр 2 через линию 23, распределитель 18, линию 25 соединен с гидробаком 8 и гидромотор 1 не вращается.Для поворота рабочего органа, например, по часовой стрелке с пульта 11 управления подается команда Х 1 = 1 на электромагнит 15 распределителя 4 и на логический элемент ИЛИ 12, благодаря чему на его выходе появляется сигнал У = 1, который поступает на электромагнит 17 и на вход логического элемента И 14, а распределитель 4 переключается плавно в левую по чертежу позицию, Рабочая жидкость от насоса 7 через распределитель 4 подводится по линии 9 к гидромотору 1, а электромагнит 17...

Номер патента: 1630641

Опубликовано: 28.02.1991

Автор: Ивженко

МПК: A01C 7/20

Метки: сошник

...вдоль паза 3 направляются семена. б ил,Сошник имеет заостренную кромку 2, выполненную по эвольвенте, имеющей точку заострения в нижней точке Д кромки сошника 1 с параметрами, определяемыми эволютой - окружностью Э, центр которой 0 лежит эа тыльной стороной сошника на горизонтальной линии, проходящей через нижнюю точку Д кромки 2 сошника 1, отстоящего от нее на расстоянии В, равном высоте кромки сошника 2,С увеличением глубины (с приближением к нижнему концу кромки 2 сошника 1, т,е. кточкеД)углы аэ, аг,а 1, ао, заключенные между касательными к соответствующим точкам кромки 2, выполненной по эвольвенте, и горизонталями, проведенными черезэти же точки, уменьшаются, доходя до нуля (ао= О) в самой нижней точке Д. Такая конструкция позволяет...

Номер патента: 1595732

Опубликовано: 30.09.1990

Авторы: Ивженко, Кутумов

МПК: B60K 37/00, B62D 25/14

Метки: панель, приборов, средства, транспортного

...5, две легкосъемные облицовочные.накладки 7, при помощи расположенных под нЕй элементов крепления, например зацепов 8 (фиг.З). Облицовочные накладки имеют выходныеотверстия 9, связанные с воздушнымиканалами 10 системы воздухораспределения обдува ветрового стекла, элементы которой размещены в полости 6. Всобранном виде поверхность облицовочной накладки составляет продолжениеповерхности облицовочной панели иобразует единую видовую поверхность.Монтаж панели приборов осуществляг:ют следующим образом,40Вначале устанавливают основную несущую часть панели приборов, приэтом традиционные места крепления еерасположены в открытой для доступаинструмента зоне, что не только снижает трудоемкость самого процессасборки, но и позволяет...

Номер патента: 1584794

Опубликовано: 15.08.1990

Авторы: Ивженко, Крючин, Нисифоров, Полянин, Тихов, Худенко

МПК: A01C 7/12

Метки: аппарат, высевающий

...Длина пальцев 8выполнена равной расстоянию между валами 2 и 9 штифтов 3 и ворошителя 7 соответственно,С внешней стороны бункера 1 под окном 4 установлена приемная воронка 10 сзакрепленным на ней семяпроводом 11,Высевающий аппарат работает следующим образом,Материал, находящийся в бункере 1, захватывается пальцами 8 ворошителя 7 и подается в зону забора посевного материалаштифтами 3. Привод ворошителя 7 осуществляется от вала 9, Активно воздействуя напосевной материал, пальцы 8 устраняютвозможность возникновения устойчивыхсводов внутри корпуса 1, а также образования пассивных областей в зоне забора посевного материала штифтами 3, Вращаясьвместе с валом 2, штифты 3 захватываютпосевной материал и протаскивают его через окно 4 в днище...

Номер патента: 1510750

Опубликовано: 30.09.1989

Авторы: Ивженко, Коваленко, Крючин, Тихов

МПК: A01C 7/20

Метки: сошник

...1 в почве по направлению стрелки Г обоюдоострая режущая часть (и - т) 3 прорезает почву и растительные остатки со скольжением. Резание со скольжением облегчает разрезание и требует меньшее тяговое усилие, а также исключает забивание сошника, что улучшает его эксплуатационную надежность, Те частицы (корни, стебли и т. п.), которые не разрезаются острой кромкой верхнего участка (р - и) кривой (и - и 1), скользят по ней в верхнюю часть и выносятся за пределы почвы на грудь 2 (и - Я, где не имея подпора спереди, они рассыпаются, самоочищая сошник.Те частицы, которые не резрезаются острой кромкой нижнего участка (р - т) кривой (и - т), скользят по ней вниз и вдавливаются нижней торцовой частью 4 треугольной формы (т - И) в дно борозды,...

Номер патента: 1477620

Опубликовано: 07.05.1989

Авторы: Бабешко, Григорьев, Ивженко, Мащенко

МПК: B63B 19/00

Метки: закрытие, переборки, проема, судна

...проема переборки судна в положении, когда проем переборки открыт,на фиг, 3 - сечение А-А на фиг, 1,на фиг. 4 - сечение Б-Б на фиг. 1,Закрытие проема переборки суднавключает секцию 1 закрытия с верхними опорными 2 и нижними упорными3 катками. Верхние опорные катки 2перемещаются по верхней направляющей,20размещенной ниже верхнего уровняпроема переборки и состоящей из поворотной части 4, расположенной врайоне проема переборки, и стационарной части 5. 25.Упорные катки 3 опираются нанижнюю направляющую 6. Секция 1 соединена с приводом 7 перемещения.Поворотная часть 4 верхней направляющей шарнирно через обух 8 соединена с 30корпусной конструкцией 9 и опираетсяна упор 10, а также через рычаг 11и тягу 12 соединена с гидроцилиндром13 и...

Номер патента: 1472980

Опубликовано: 15.04.1989

Авторы: Ивженко, Качеровский, Солонгенко, Файнштейн

МПК: H02P 5/06

Метки: зазорами, кинематических, передачах, электроприводом

...релейныйсигнал "1", подключенный к первомувходу А 1 преобразователя код-аналогОпределение направления вращения двигателя для установки различных темпов разгона "Вперед", торможения "Вперед" и при разгоне "Назад",торможении "Назад" производится вблоке определения режима компаратором 7 путем подключения к его входувыхода задатчика 2 интенсивности,Выход однополярного компаратора7 подключен к второму входу А 2 пре1472980 Формула и э о б р е т е н и яустройство для управления электроприводом с зазорами в кинематнческих передачах, содержащее подключенньй к входу системы управления электроприводом задатчик интенсивности, вход изменения темпа которого соединен с выходом блока определения режима, отличающееся тем что, с целью уменьшения нагрузок...

Номер патента: 1469087

Опубликовано: 30.03.1989

Авторы: Богданов, Бугаев, Ивженко, Лившиц, Примак, Сокуренко, Титова

МПК: E21B 10/60

Метки: алмазная, буровая, коронка

...(1) сектора должнонаходиться в пределах 0,33-0,75,Коронка работает следующим образом, ЗОПод действием осевой нагрузки икрутящего момента секторы коронкисвоими алмазами внедряются в породуи разрушают ее. Глубина внедренияалмазов в породу всегда меньше величины их выступания иэ тела матрицы.Поэтому между торцом секторов ипородой возникает зазор, в которыйпопадают частицы разрушенной породы.Количество скапливаемого под секторами шлама распределяется неравномерно по его длине и,растет от нуляв начале сектора до величины Ь=2 Ьрв его конце, причем чем длинее сектор, тем больше высота Й шламовойпрослойки под его торцом (фиг.4).При уменьшении длины сектора пропорционально уменьшается высота (Ь )щламовой прослойки под ним (фиг.5),что облегчает...

Номер патента: 1466675

Опубликовано: 23.03.1989

Авторы: Ивженко, Крючин

МПК: A01C 7/20

Метки: потока, распределитель, семян

...работы рассеивателя, стержни 3 установлены по одному в каждой 50 поперечной плоскости.За семяпроводом 1 размещен делитель 4 потока семян, состоящий из. корпуса 5 делителя, внутри которого установлена разделительная призма 6 с ребром, обращенным к рассеивателю. На боковой поверхности корпуса 5 делителя под углом к оси расположены патрубки 7 для подачи сжатого воздуха, а на его основании установлены отводящие патрубки 8 дпя присоединения разгонных трубок 9.Семяпровод 1 соединяется с корпусом 5 делителя так, чтобы нижний стержень 3 рассеивателя был расположен над верхним ребром призмы 6 и параллельно ему.Распределитель работает следующим образом.При перемещении сеялки по полю поток посевного материала поступает из воронки 10 высевающего...

Номер патента: 1450773

Опубликовано: 15.01.1989

Авторы: Ивженко, Соколов

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...14.В диске 3 имеются каналы 15, которые периодически в нижнем положении сообщаются с камерой 9 избыточного давления, а каналы пневмозахватов 6 периодически сообщаются с камерами 8 вакуума и 10 избыточного давления.Диаметр каждого отборочного отверстия 4 выполнен больше ширины и меньше удвоенной толщины семени, а длина семенной 10 15 20 25 30 35 40 45 50 55 камеры 5 в 1,11,2 раза больше длины семени.Для поджатия распределителя 7 воздуха к высевающему диску 3 используется пружина 16. Внизу к высевающему диску 3 примыкает семяпровод 17.Высевающий аппарат работает следующим образом.При вращении высевающего диска 3, а вместе с ним эластичной крыльчатки 11 и кольца 12 семена, находящиеся между лопастями крыльчатки 11, увлекаются ими и под...

Номер патента: 1361382

Опубликовано: 23.12.1987

Авторы: Ивженко, Негериш, Шевченко

МПК: F04D 15/00

Метки: насосной, станцией

...насосостроения, в частности к системам управления закрытых оросительных сетей.5Цель изобретения - снижение энергетических затрат путем учета давления в точках подключения потребителей.На чертеже показана схема закры той оросительной сети для осуществления предлагаемого способа.Закрытая оросительная сеть со,ержит насосную станцию 1, напорный трубопровод 2, распределительный трубо провод 3, поливные трубопроводы 4 12, поливные устройства 13, датчики 14 давления, линии 15 связи, соединяющие датчики 14 давления с блоком управления насосной станцией 1. 20Способ управления осуществляется следующим образом.При работе насосной станции 1 жидкость под давлением подается через напорный 2 и распределительный 3 тру бопроводы в поливные трубопроводы...

Номер патента: 1303483

Опубликовано: 15.04.1987

Авторы: Бабешко, Григорьев, Ивженко, Коновалов, Мащенко, Старев

МПК: B63B 19/18

Метки: днищевого, закрытие, корпуса, проема, судна

...привод ее перемещения, о т л и ч а ю щ е е с я тем, что, с целью упрощения закрытия, оно выполнено с размещенной в корпусе судна у днищевого проема нишей и снабжено дополнительной секцией с катками, установленной в упомянутой нише и шарнирно связанной с основной секцией с возможностью, вертикального перемещения последней, при этом поперечное сечение ниши соответствует поперечному сечению каждой из указанных При открывании включается насос 11 на закачку воды в помещение (шахту) 12. После того как силы давления воды на основную секцию 1 со всех сторон стали одинаковыми, насос 11 переключают на откачку воды через трубопровод 10 из ниши 9. В процессе.откачки сила давления воды на дополнительную секцию 2 со стороны ниши 9 становится меньше...

Номер патента: 1291302

Опубликовано: 23.02.1987

Авторы: Батраков, Голуб, Ивженко, Лагай, Сергиенко, Строков

МПК: B23B 35/00, B23Q 3/00

Метки: отверстий, сверления

...й = 30 мм сосмещением относительно оси заготовкиа = 5 мм, Трубу устанавливают наоправке, а зазор Ь между внутреннейповерхностью трубы и оправкой, создаваемый за счет выполнения оправкисоответствующего диаметра, выбирают из соотношенияЬ = (1 созе) +Й + с0272 а+й огде Ы = агсзгп - 11 30= 0,15 - коэффициент перебегаалмазного сверла, определяемый опытным путем ( = 0,40,1, причем большие значенияприменимы к сверлам меньшихдиаметров).с = 1 мм - постоянная, определяемая в зависимости от размеров изделий (с = 0-3 мм) .Отсюда Ь = 7,5 мм. Таким образом,наружный диаметр оправки Й= Э -2 Ь = 185 мм,В качестве опоры выбирают сплав,содержащий 75 Х парафина и 25% канифоли, Для заполнения зазора Ь этимсплавом деталь с оправкой нагреваютодо 100 С,...

Номер патента: 1208316

Опубликовано: 30.01.1986

Авторы: Ивженко, Шевченко

МПК: F04D 13/00

Метки: насосная, станция

...к насосным станциям,. а точнее к устройствам автоматического управления насосными станциями, и может быть использовано в сельском хозяйстве в системах 5 орошения.Целью изобретения является уменьшение мощности вспомогательного комп рессорного оборудования.На чертеже представлена принципи- О альная схема устройства.Насосная станция содержит насосы 1, общую напорную магистраль 2, резервуар 3, соединенный посредством трубопровода 4 с напорной магистралью 15 2, датчики 5 уровня жидкости, подключенные к системе 6 управления, Станция дополнительно содержит задвижкус гидроприводом 8, снабженным элек" трогидрореле 9, и электроконтактный 20 манометр 10, причем задвижка 7 установлена на трубопроводе 4 соединяющем резервуар 3 с напорной...

Номер патента: 1180479

Опубликовано: 23.09.1985

Авторы: Богданов, Бугаев, Ивженко, Лившиц, Титова

МПК: E21B 10/48

Метки: алмазная, буровая, коронка

...составляет 0,2 - 0,4 длины окружности алмазоносной матрицы, проведеннои по веринне клина,длина алмазоносного сектора по вершине клиновой части матрицы;длина более износостойкого элементав секторе;число секторов, не содержащих износостойкие элементы;число секторов, содержащих болееизносостойкие элементы. Соблюдение указанного соотношения позволяет сохранить профиль матрицы коронки в виде одностороннего клина до полной ее отработки и высокую механическую скорость в процессе бурения трещиноватых горных пород.Буровая коронка работает следующимобразом.Крутящий момент и осевая нагрузка отбурового станка через бурильную колонну 1 О передаются на корпус буровой коронки и ееалмазоносную матрицу 2, которая разрушает горную породу. При подходе...

Номер патента: 1146222

Опубликовано: 23.03.1985

Авторы: Ивженко, Костюк, Стешенко

МПК: B60R 19/00, B62D 25/08

Метки: автомобиля, передняя, часть, энергопоглощающая

...жесткость в направлении его действия: вся энергия лобового удара, воспринимаемая бампером, облицовкой радиатора и капотом передается на кузов автомобиля. Петли капота, не связанные с облицовкой радиатора и имеющие наибольшую жесткость в направлении продольной оси автомобиля, также передают энергию удара от капота к щитку радиатора,не явл яются деформирующим элементом,так как не связаны с ударной панелью кузова.Цель изобретения - - повышение энергопоглощающих свойств передней части автомобиляя путем повышен ия дефор ма ционных возможностей петель капота.Указанная цель достигается тем, что вэнергопоглон 1 аюгцей передней части автомобиля, содержащей передний гциток радиатора, его облицовку, капот, соединенный своей передней кромкой с...

Номер патента: 1142065

Опубликовано: 28.02.1985

Авторы: Ивженко, Строгая, Шевченко

МПК: A01G 25/09, A01G 25/16

Метки: движением, дождевальной, многоопорной, прямолинейным

...остальных ведущих тележках дождевальной машины. Ведомые колеса 1 и 5 имеют одинаковый диаметр и расположены в колее соответствующей тележки. Задающее ведомое колесо 1 содинено с двумя датчиками рассогласования 6 и 7 (постоянные магниты, укрепленные на специальном диске ступицы колеса, и герметичный контакт, установленный на подвеске колеса, (не показаны) и имеет метку 8. Датчики 6 и 7 расположены симметрично относительно метки 8 под углами, которые определяются допустимым рассогласованием соосности хода тележек, На ведомых колесах 5 установлено по одному датчику 9. Датчики 9 соединены логическим устройством преобразователя О напрямую (фиг. 2), а датчики 6 и 7 через блок реверса 11. Логическое устройство связано с выключателями (не...

Номер патента: 1139666

Опубликовано: 15.02.1985

Авторы: Гах, Ивженко, Стешенко, Харьковский

МПК: B62D 35/00, B62D 37/02

Метки: автомобиля, кузов, легкового

...применение наклад-ного аэродинамического элемента, выполненного из пластмассы, требует сложной технологической оснастки и ухудшает техническое обслуживание автомобиля,Цель изобретения - упрощение кузоваи технологии изготовления, а также увеличение прочности двери в зоне дверных пе-.тель.Указанная цель достигается тем, что вкузове легкового автомобиля, содержащемкрышу, плавно переходящую в заднюю тор-.цовую дчерь, в верхней части которой расположены дверные петли и установлен поперечный аэродинамический элемент, последний выполнен из полосы листового материала в виде штампованного продольного выступа в ней и за одно целое с поверхностью двери, образуя с ней поперечную тонкостенную балку замкнутого поперечного сеченияНа фиг.изображен кузов...

Номер патента: 1132362

Опубликовано: 30.12.1984

Авторы: Ивженко, Погудин, Тышко

МПК: H03K 17/62

Метки: импульсов, кольцевой, распределитель

...из последовательно и согласно соединенных нелинейных вентильных элементов, включенную между точкой соединения второго резистора с кол лектором транзистора и первым выводом включенного в прямом направлении по отношению к источнику постоянного напряжения светодиода оптрона первого канала, второй вывод светодиода оптрона первого канала и фототиристор оптрона каждого канала соединены с общей шиной,1, причем каждый, кроме первого, канал содержит второй диод, соединяющий фототиристор Оптрона с соответствующим выводом цепи из последовательно и сог ласно соединенных нелинейных вентиль; ных элементов и включенный в прямом направлении по отношению к источнику постоянного напряжения, светодиод оптрона каждого, кроме первого, канала включен...

Номер патента: 1110888

Опубликовано: 30.08.1984

Авторы: Богданов, Бугаев, Ивженко, Лившиц, Титова

МПК: B22F 3/14, E21B 10/48

Метки: алмазной, буровой, коронки

...части и имеющей 35 переменную, наперед заданную, износостойкость поширине.Сущность способа заключается в том, что для прессования алмазных матриц буровых коронок методом горячего прессования применяют стальной корпус 1, торцовая часть 2 которого имеет фасонный профиль,при этом участок торца .корпуса, под которым требуется получить более износостойкую матрицу 45 должен иметь превышение по отношению к участку с менее износостойкой матрицей.Алмазоносную смесь 3 с твердо- сплавным наполнителем и легкоплавким пропитывающим материалом помещают в графитовую форму 4. В процессе нагрева и прессования алмазоносной смеси 3 принятым корпусом 1 в зависимости от его профиля происходит55 различное изменение высоты алмазоносной смеси 3 относительно...

Номер патента: 1104039

Опубликовано: 23.07.1984

Авторы: Баранов, Ивженко, Стешенко, Харьковский

МПК: B60R 7/00

Метки: автомобиля, кузов, легкового

...защищен от перевозимого багажа, в особенности, если сиденье переднего пассажира сложено, т,е. спинка лежит на подушке сиденья, что создает не только определенные неудобства, но и нарушает комфорт и интерьер багажного и пассажирского отсеков. Целью изобретения является повышение комфортабельности кузова путем частичной изоляции места водителя и переднего пассажира от багажного отсека при сложенном заднем сиденьи,Указанная цель достигается тем, что в кузове легкового автомобиля, содержащем пассажирский отсек с боковыми стойками, включающем складываемое заднее сиденье и сообщающийся с ним багажный отсек, ограниченный грузовой площадкой, задней дверью, боковинами .и спинкой заднего сиденья, снабженной гибкой багажной панелью, один конец...
