Привод судовых соосных гребных винтов противоположного вращения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1801095
Авторы: Ивженко, Корженовский, Щередин
Текст

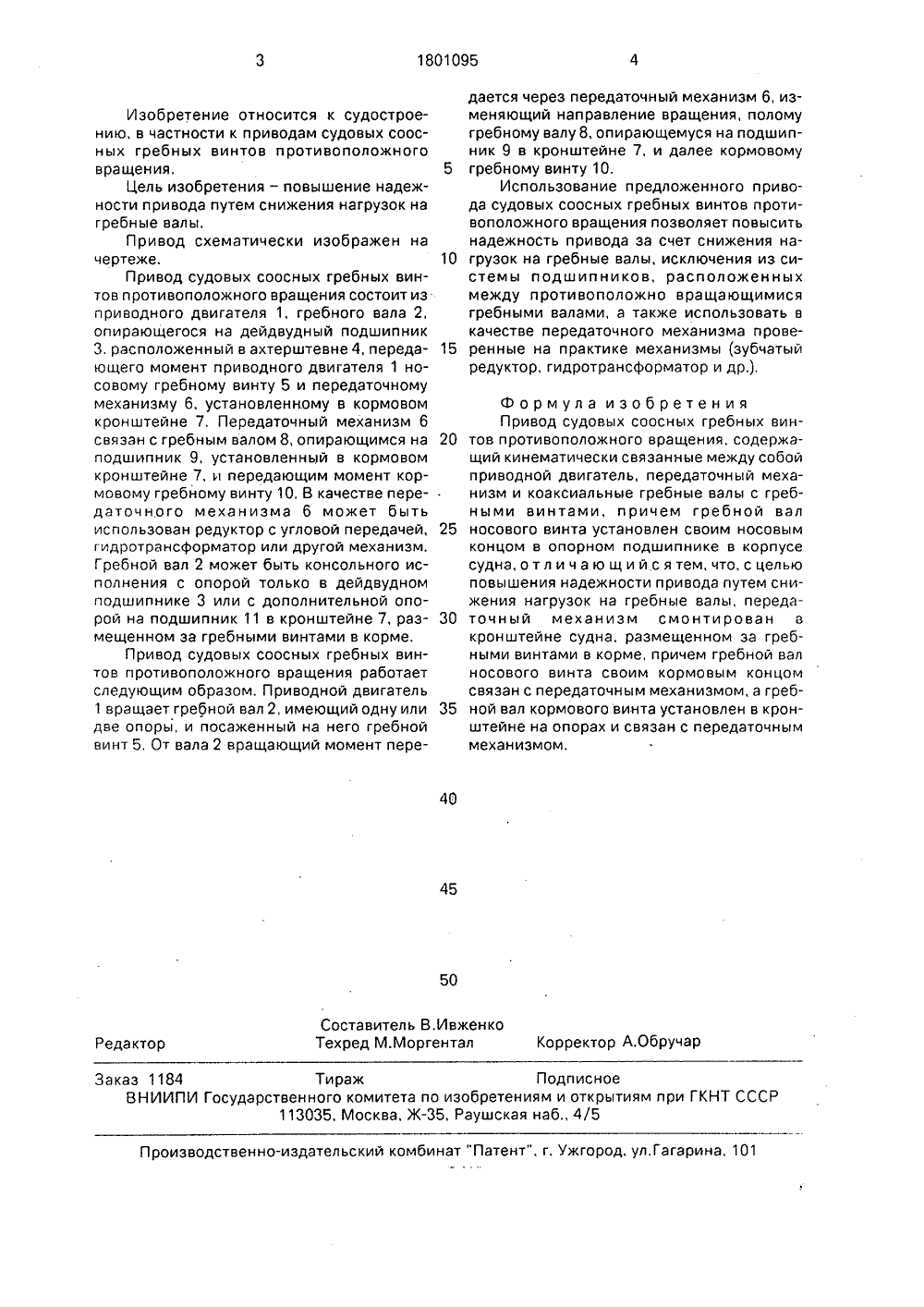

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9) (О 1)5 В 63 Н 28, 5/10 О АТЕН кторское бюр 989.95,984,:СО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) ПРИВОД СУДОВЫХ СООСНЫХ ГРЕБНЫХ ВИНТОВ ПРОТИВОПОЛОЖНОГО ВРАЩЕНИЯ(57) Использование: судостроение. Сущность изобретения: привод содержит приводной двигатель 1, кинематически связанный с гребным валом 2, на котором закреплен носовой винт 5, В кронштейне 7 судна размещен передаточный механизм 6, который связан с гребными валами 2, 8. Опорой для кормового конца носового вала 2 служит передаточный механизм 6, а для гребного вала 8, на котором закреплен кормовой винт 10, кронштейн 7, 1 ил.1801095 40 45 50 Составитель В.ИвженкоТехред М,Моргентал Корректор А.Обручар Редактор Заказ 1184 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к судостроению, в частности к приводам судовых соосных гребных винтов противоположного вращения,Цель изобретения - повышение надежности привода путем снижения нагрузок на гребные валы,Привод схематически изображен на чертеже.Привод судовых соосных гребных винтов противоположного вращения состоит из приводного двигателя 1, гребного вала 2, опирающегося на дейдвудный подшипник 3. расположенный в ахтерштевне 4, передающего момент приводного двигателя 1 носовому гребному винту 5 и передаточному механизму 6, установленному в кормовом кронштейне 7. Передаточный механизм 6 связан с гребным валом 8, опирающимся на подшипник 9, установленный в кормовом кронштейне 7, и передающим момент кормовому гребному винту 10. В качестве передаточного механизма 6 может быть использован редуктор с угловой передачей, гидротрансформатор или другой механизм. Гребной вал 2 может быть консольного исполнения с опорой только в дейдвудном подшипнике 3 или с дополнительной опорой на подшипник 11 в кронштейне 7, размещенном за гребными винтами в корме.Привод судовых соосных гребных винтов противоположного вращения работает следующим образом. П ри водной дви гател ь 1 вращает гребной вал 2, имеющий одну или две опоры, и посаженный на него гребной винт 5, От вала 2 вращающий момент передается через передаточный механизм 6, изменяющий направление вращения, полому гребному валу 8, опирающемуся на подшипник 9 в кронштейне 7, и далее кормовому 5 гребному винту 10.Использование предложенного привода судовых соосных гребных винтов противоположного вращения позволяет повысить надежность привода за счет снижения на грузок на гребные валы, исключения из системы подшипников, расположенных между противоположно вращающимися гребными валами, а также использовать в качестве передаточного механизма прове ренные на практике механизмы (зубчатыйредуктор, гидротрансформатор и др.),Формула изобретения Привод судовых соосных гребных вин тов противоположного вращения, содержащий кинематически связанные между собой приводной двигатель, передаточный механизм и коаксиальные гребные валы с гребными винтами, причем гребной вал 25 носового винта установлен своим носовымконцом в опорном подшипнике в корпусе судна, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности привода путем снижения нагрузок на гребные валы, переда точный механизм смонтирован вкронштейне судна, размещенном за гребными винтами в корме, причем гребной вал носового винта своим кормовым концом связан с передаточным механизмом, а греб ной вал кормового винта установлен в кронштейне на опорах и связан с передаточным механизмом.
СмотретьЗаявка
4868440, 25.09.1990
ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО "ЧЕРНОМОРСУДОПРОЕКТ"
ИВЖЕНКО ВАЛЕНТИН КОНСТАНТИНОВИЧ, ЩЕРЕДИН ВЛАДИМИР НИКОЛАЕВИЧ, КОРЖЕНОВСКИЙ АНАТОЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B63H 23/28, B63H 5/10
Метки: винтов, вращения, гребных, привод, противоположного, соосных, судовых
Опубликовано: 07.03.1993
Код ссылки
<a href="https://patents.su/2-1801095-privod-sudovykh-soosnykh-grebnykh-vintov-protivopolozhnogo-vrashheniya.html" target="_blank" rel="follow" title="База патентов СССР">Привод судовых соосных гребных винтов противоположного вращения</a>
