Стенд для испытания режущего инструмента

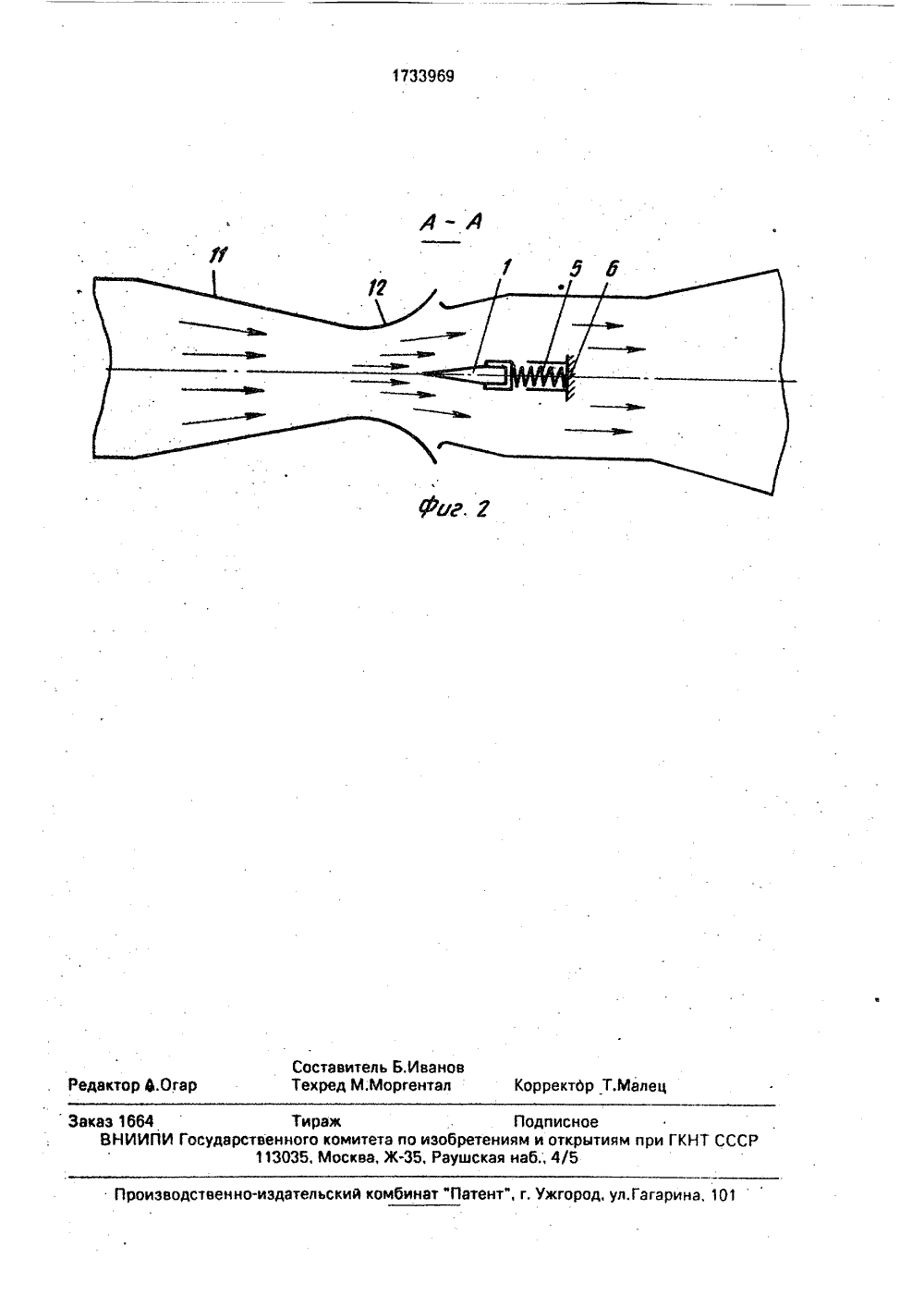

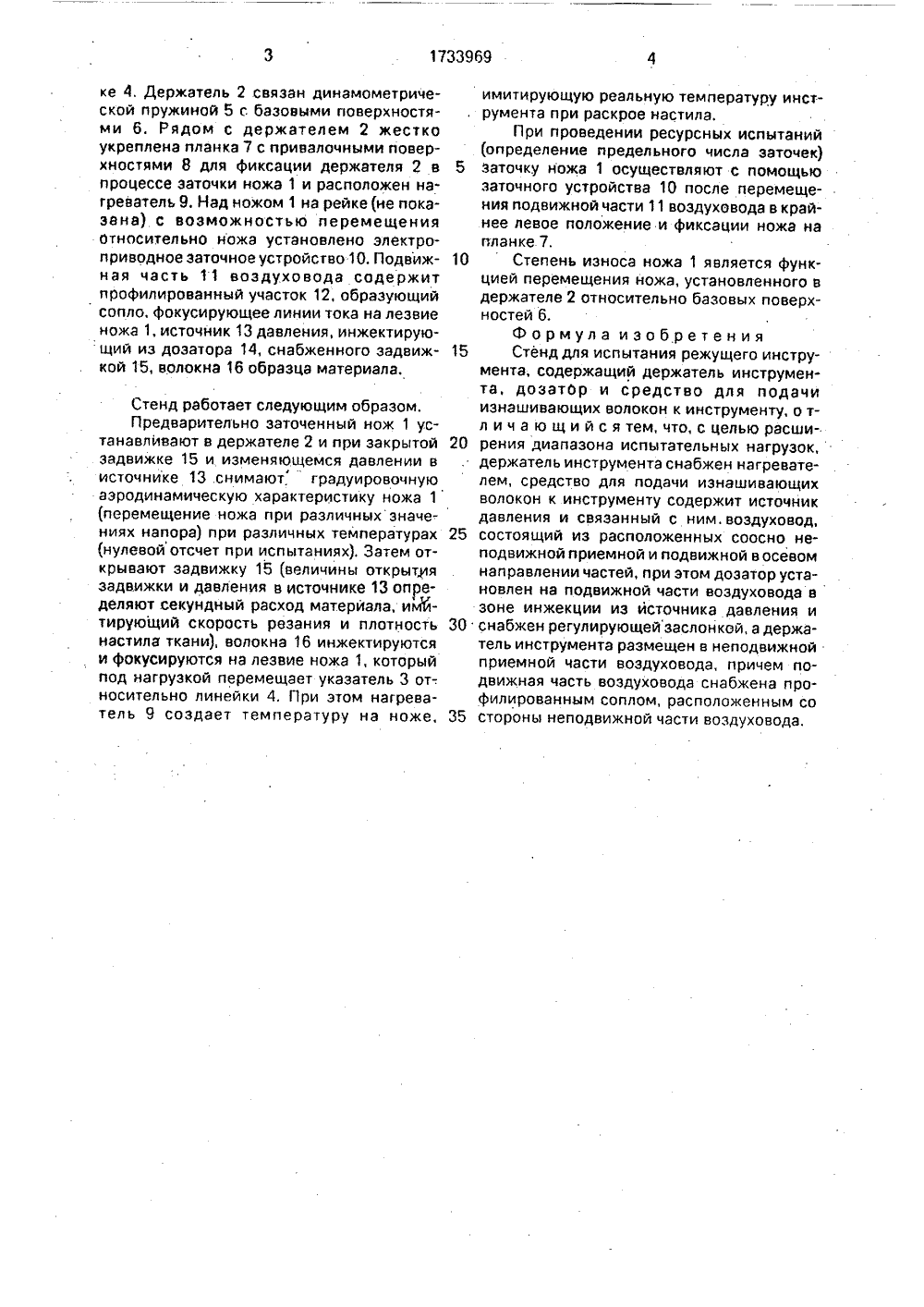

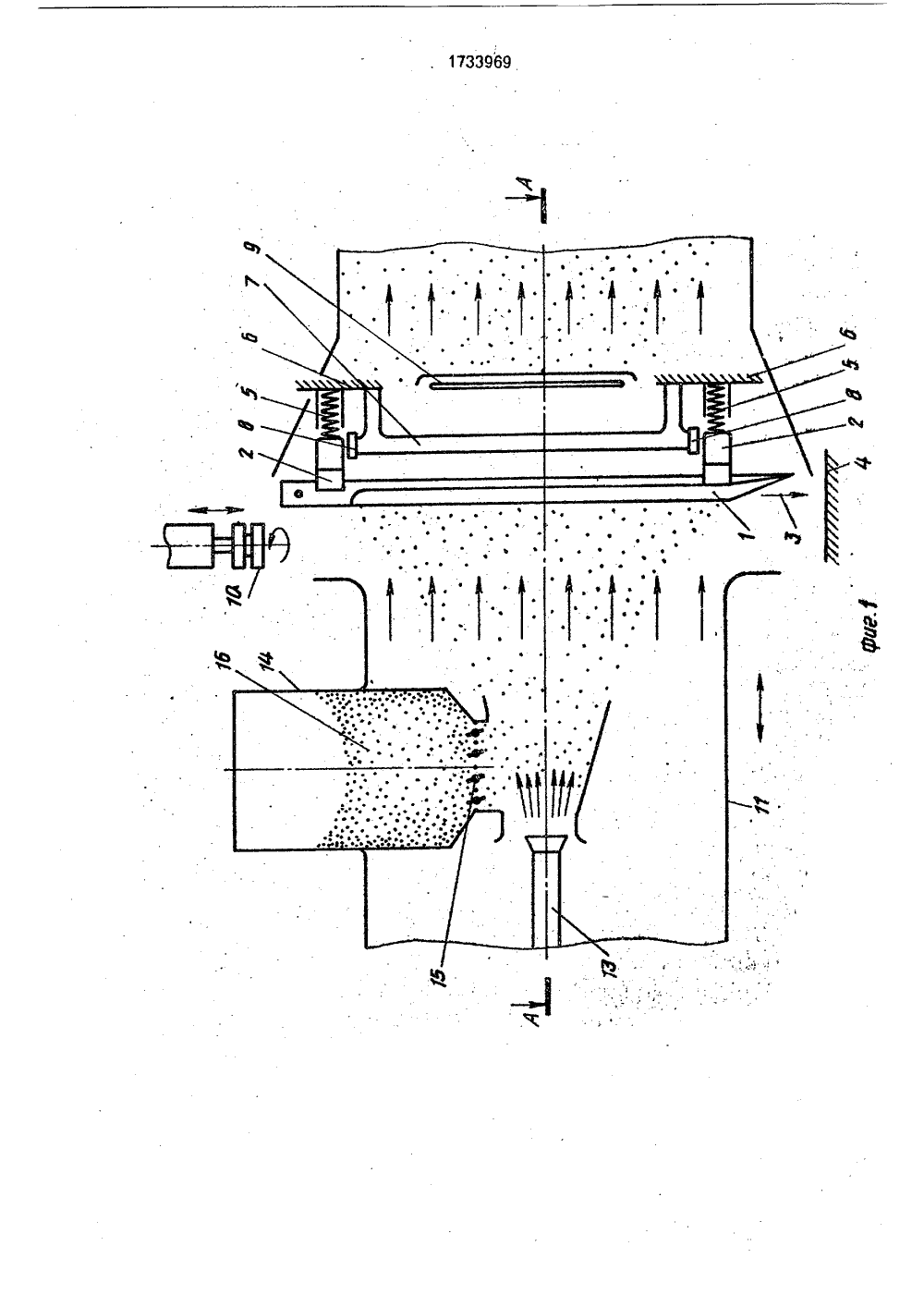

, 17339 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 3)5 6 01 й 3/58,3/5 ТЕ ИДЕТЕЛ ЬСТ АВТО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗО(56) Режущая головка РГТ - 1: Техническое описание 74.09,417,000 ОТО, Л., 1989.Авторское свидетельство СССР М 144629, кл. О 01 й 3/56, 1961, (54) СТЕНД ДЛЯ ИСПЫТАНИЯ РЕЖУЩЕГО И Н СТРУМЕ НТА(57) Использование: для исоледования свойств режущих инструментов. Сущность изобретения: стенд содержит держатель инструмента, установленный в неподвижной Изобретение относится к испытательной технике и может быть использовано для исследования свойств режущих инструменИзвестны стенды для испытания ножей раскройных машин, содержащие испытываемый нож, установленный с возможностью осцилляций на каретке, обеспечивающей взаимное перемещение ножа и образца материала в плоскости, параллельной плоскости настила, заточное устройство на базе абразивных кругов и устройство для контроля степени заточки ножа, реализующее зависимость износа ножа от периметра кроя,Кроме того, известей стенд для испыта. ния режущего инструмента, содержащйй . держатель инструментасредство подачи изнашивающих волокон к инструменту и дозатор,приемной части воздуховода, дозатор, снабженный регулирующей заслонкой и установленный на подвижной части воздуховода в зоне инжекции из источника давления. Держатель инструмента снабжен нагревателем. Подвижная часть воэдуховода снабжена профилированным соплом, обращенным в сторону неподвижной части воздуховода. Изнашивающие волокна подаются из доэатора и направляются по воз-духоводу к исследуемому инструменту, который может быть нагрет до заданной температуры, Изменением плотности подачи иэнашивающих волокон к инструменту и степени его нагрева имитируется широкий диапазон эксплуатационных нагрузок, свойственных процессу резания различныхЯ материалов. 2 ил. Известный стенд характеризуется ограниченностью испытательных нагрузок,вааЭобусловленной ограниченностью режимовподачи иэнашивающих волокон и темпера- е 4туры инструмента.Цель изобретения - расширение диапа- Я)зона испытательных нагрузок, ОЭто позволяет проводить испытания ьразличных видов режущего инструмента 0при различных режимах резания,На фиг. 1 схематически представленпредлагаемый стенд, на фиг. 2 - сечение д вА - А на фиг. 1 (по профилированному участкувоздуховода в зоне установки ножа).П р и м е р, Стенд для испытания ножеймашин раскроя тканевых настилов дляшвейного производства.Стенд содержит испытуемый нож 1, установленный в держателе 2, который связанс указателем 3 положения ножа 1 на линей 1733969ке 4. Держатель 2 связан динамометрической пружиной 5 с базовыми поверхностями 6. Рядом с держателем 2 жестко укреплена планка 7 с привалочными поверхностями 8 для фиксации держателя 2 в процессе заточки ножа 1 и расположен нагреватель 9. Над ножом 1 на рейке (не показана) с возможностью перемещения Относительно ножа установлено электро- приводное заточное устройство 10. Подвижная часть 11 воздуховода содержит профилированный участок 12, образующий сопло, фокусирующее линии тока на лезвие ножа 1, источник 13 давления, инжектирующий из дозатора 14, снабженного задвижкой 15, волокна 16 образца материала. Стенд работает следующим образом.Предварительно заточенный нож 1 устанавливают в держателе 2 и при закрытой задвижке 15 и изменяющемся давлении в источнике 13 .снимают градуировочную аэродинамическую характеристику ножа 1 (перемещение ножа при различных значениях напора) при различных температурах (нулевой отсчет при испытаниях). Затем открывают задвижку 15 (величины открытия задвижки и давления в источнике 13 определяют секундный расход материала, имитирующий скорость резания и плотность настила ткани), волокна 16 инжектируются и фокусируются на лезвие ножа 1, который под нагрузкой перемещает указатель 3 от-. носительно линейки 4. При этом нагреватель 9 создает температуру на ноже,имитирующую реальную температуру инструмента при раскрое настила.При проведении ресурсных испытаний(определение предельного числа эаточек)5 заточку ножа 1 осуществляют с помощьюэаточного устройства 10 после перемещения подвижной части 11 воэдуховода в крайнее левое положение и фиксации ножа напланке 7,10 Степень износа ножа 1 является функцией перемещения ножа, установленного вдержателе 2 относительно базовых поверхностей 6.Формула изобретения15 Стенд для испытания режущего инструмента, содержащий держатель инструмента, дозатОр и средство для подачиизнашивающих волокон к инструменту, о тл и ч а ю щ и й с я тем, что, с целью расщи 20 рения диапазона испытательных нагрузок,держатель инструмента снабжен нагревателем, средство для подачи изнащивающихволокон к инструменту содержит источникдавления и связанный с ним.воздуховод,25 состоящий из расположенных соосно неподвижной приемной и подвижной в осевомнаправлении частей, при этом дозатор установлен на подвижной части воздуховода взоне инжекции из источника давления и30 снабжен регулирующей заслонкой, а держатель инструмента размещен в неподвижнойприемной части воздуховода, причем подвижная часть воэдуховода снабжена профилированным соплом, расположенным со35 стороны неподвижной части воэдуховода,1733969Составитель Б,Иванов Редактор .0 гар Техред М,Моргентал Корректор Т.Малец аз 1664 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб;, 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
