Способ измерения плотности слабомагнитных твердых тел

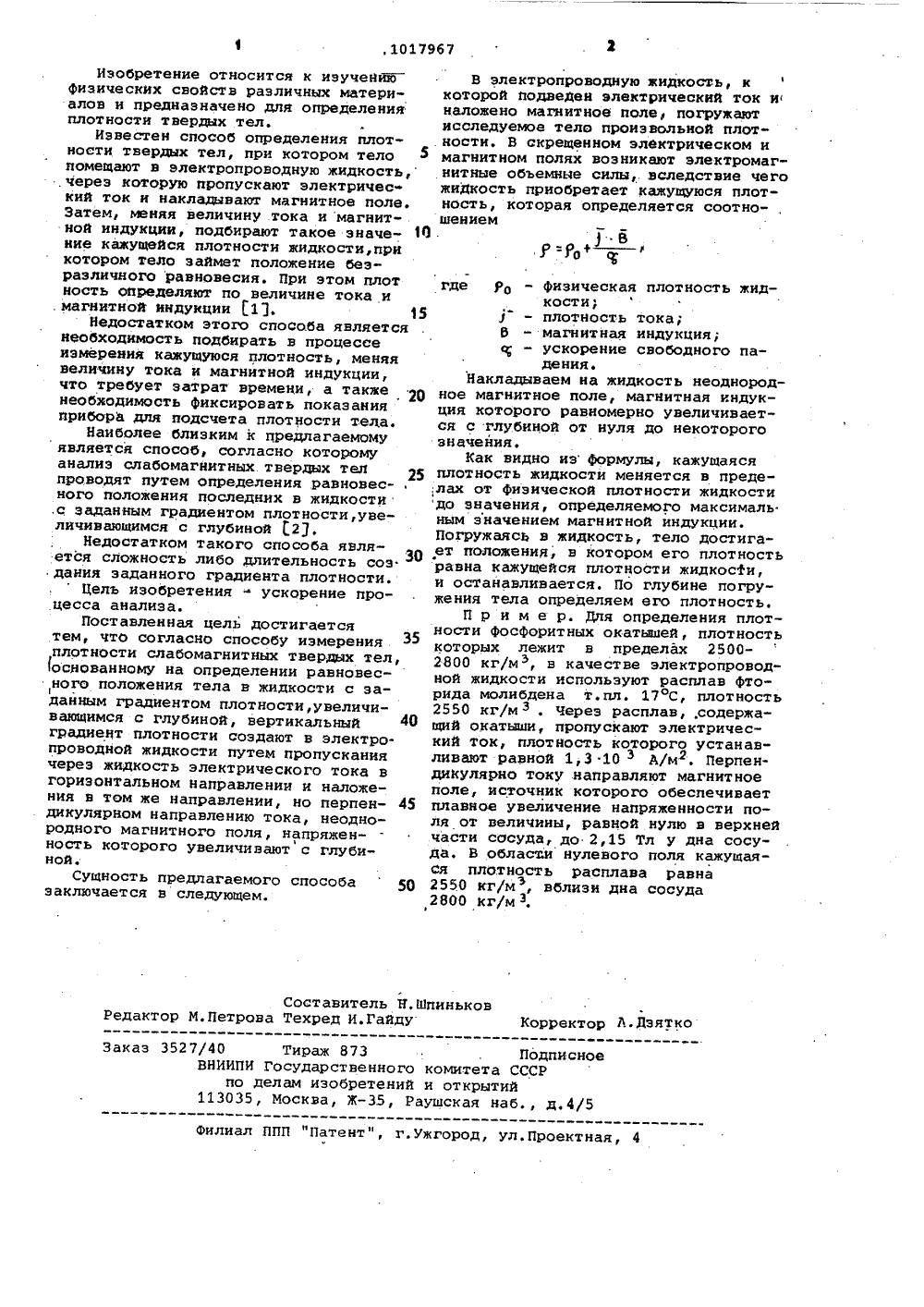

(19) (и) Э(59 С 01 й 9 ОПИСАНИЕ ИЗОБРЕТЕНИН АВТОРСКОМУ СВИДЕТЕЛЬСТВУР 484 8 раицузов иальный инсти тво ССС970о СССР19.69 тель10,льст/16,ОТНОСТИ основан ИЯТЕЛ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54)(57) СПОСОБ ИЗМЕРЕСЛАБОМАГНИТНЫХ ТВЕРДЫХ ный на определении равновесного положения тела в жидкости с заданнымградиентом плотности, увеличивающимся с глубиной, о т л и ч а:ю щ и й -с я тем, что, с целью ускорения процесса анализа, вертикальный градиентплотности создают в электропроводнойжидкости путем пропусканиячерез жидкость электрического тока в горизонтальном направлении и наложенияв томже направлении, но перпендикулярномнаправлению тока, неоднородного магнитного поля, напряженность которогоувеличивают с глубиной.Заказ 3527/40 Тираж 873 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 ч Изобретение относится к изученйкФизических свойств различных материалов и предназначено для определенияплотности твердых тел.Известен способ определения плотности твердых тел, при котором телопомещают в электропроводную жидкость,через которую пропускают электрический ток и накладывают магнитное поле.Затем, меняя величину тока и магнитной индукции, подбирают такое значение кажущейся плотности жидкости,прикотором тело займет положение безразличного равновесия. При этом плотность определяют по величине тока и.магнитной индукции 1 3 15Недостатком этого способа являетсянеобходимость подбирать в процессеизмерения кажущуюся плотность, меняявеличину тока и магнитной индукции,что требует затрат времени, а также 2 Онеобходимость Фиксировать показанияприбора для подсчета плотности теда.Наиболее близким к предлагаемомуявляется способ, согласно которомуанализ слабомагнитных твердых телпроводят путем определения равновес-ного положения последних в жидкости,с заданным градиентом плотности,увеличивающимся с глубиной 2,Недостатком такого способа является сложность либо длительность соэ.дания заданного градиента плотности.Цель изобретения - ускорение процесса анализа.Поставленная цель достигаетсятем, что согласно способу измеренияплотности слабомагнитных твердых тел,основанному на определении равновес 1ного положения тела в жидкости с заданным градиентом плотности, увеличивающимся с глубиной, вертикальный 40градиент плотности создают в электропроводной жидкости путем пропусканиячерез жидкость электрического тока вгоризонтальном направлении и наложения в том же направлении, но перпендикулярном направлению тока, неоднородного магнитного поля, напряженность которого увеличивают с глубиной.Сущность предлагаемого способа50заключается в следующем. В электропроводную жидкость, к которой подведен электрический ток и наложено магнитное поле, погружают исследуемое тело произвольной плотности, В скрещенном электрическом и магнитном полях возникают электромагнитные объемные силы,. вследствие чего жидкость приобретает кажущуюся плотность, которая определяется соотно-, шениемУ=Р + - фво где ро - Физическая плотность жидкости;3 - плотность тока;б - магнитная индукция;- ускорение свободного падения.Накладываем на жидкость неоднородное магнитное поле, магнитная индукция которого равномерно увеличивается с глубиной от нуля до некоторого значения.Как видно из Формулы, кажущаяся плотность жидкости меняется в преде,лах от Физической плотности жидкости до значения, определяемого максималь ным значением магнитной индукции.ПогружаясЬ в жидкость, тело достигает положения, в котором его плотность равна кажущейся плотности жидкости, и останавливается, По глубине погружения тела определяем его плотность.П р и м е р. Для определения плотности Фосфоритных окатышей, плотность которых лежит в пределах 2500- 2800 кг/мз, в качестве электропроводной жидкости используют расплав фторида молибдена т.пл. 17 ОС, плотность 2550 кг/м З . Через расплавсодержащий окатыши, пропускают электрический ток, плотность которого устанавливают равной 1,3 10 А/м . Перпендикулярно току направляют магнитное поле, источник которого обеспечивает плавное увеличение напряженности поля от величины, равной нулю в верхней части сосуда, до 2,15 Тл у дна сосуда. В области нулевого поля кажущаяся плотность расплава равна 2550 кг/м, вблизи дна сосуда 2800 кг/м.
