Иванов

Номер патента: 808351

Опубликовано: 28.02.1981

Авторы: Иванов, Никифоров

МПК: B63B 9/06

Метки: комплекс, судостроительный

...чертеже показан судостроительный комплекс в аксонометрии.Судостроительный комплекс включает сухой док 1 с системой 2 транспортных путей, на которых установлены транспортные 2устройства 3 для перемещения модулей по днищу дока.На преддоковой площадке 4 смонтированы транспортные пути 5, на которых установлено кантовочное устройство б, выполненное с возможностью перемещения по путям 5. Комплекс работает следующим образом.Бортовые модули, собранные на преддоковой площадке 4 в горизонтальном поло О женин, напольными транспортными средствами подают в кантовочное устройство 6, которое затем перемещают по транспортным путям 5 вдоль стенки дока в необходимое для подачи модуля в док 1 положение, после чего модуль поворачивают на 90 с...

Номер патента: 808350

Опубликовано: 28.02.1981

Автор: Иванов

МПК: B63B 9/06

Метки: доке, корпуса, суднав, сухом, формирования

...судна, а в боковой камере 3 кормовую оконечность 4.Формирование корпуса судна происходит следующим образом. После завершения их сборки кормовуюоконечность 4 перемещают в основную ка меру 1 на позицию стыковки, туда же перемещают часть 2 миделевой вставки, после этого их стыкуют и устанавливают надстройку 5. Параллельно с этими работами в основной камере 1 собирают часть 6 миделевой вставки, примыкающую к носовой оконечности судна, способом наращивания или путем отдельной сборки, а в боковой камере 3 - носовую оконечность 7, которую после завершения сборки перемещают в ос808350 3ионную камеру 1 и стыкуют с частью 6 миделевой вставки.На освобождающихся позициях закладывают аналогичные части миделевой вставки и кормовую оконечность...

Номер патента: 808159

Опубликовано: 28.02.1981

Авторы: Иванов, Лобань

МПК: B03C 1/30

Метки: фильтр, электромагнитный

...является невозможностьфильтрации сред в широком диапазонесодержащихся в них примесей различного размера,Цель изобретения - расширение диапазона фильтруемых сред.Указанная цель достигается темфильтрующий слой выполнен иэ зереромагяитного материала.На чертеже показан описываемыйэлектромагнитный фильтр,Фильтр содержит корпус 1, внутрикоторого расположен фильтрующий слой 2иэ зерен ферромагнитного материала, аснаружи корпуса установлен источник 3изменяемого по величине электромагнитного поля.ФильПере тр работает следующим образом д подачей в фильтр фильтруемой газа или жидкости) на вход ис 3 электромагнитного поля подаетИсточники информации,принятые во внимание прн экспертизе 1. Авторское свидетельство СССРф е р м у л а и з о бе т е н...

Номер патента: 808152

Опубликовано: 28.02.1981

Авторы: Афанасьев, Иванов, Константинов, Макаров

МПК: B02C 25/00

Метки: дробилки, конуснойинерционной, регулированияразгрузочной, щели

...щели, компаратором и регистром сдвига, а преобразователь угла отклонения контролируемого .элемента выполнен в виде несущих катушек и постоянных магнитов, расположенных неподвижно вокруг контролируемого элемента полюсами радиально по отношению к вертикальной оси корпуса дробилки, причем вход и первый выход блока обработки сигнала подключены к несущим катушкам преобразователя угла отклонения контролируемого элемента, второй выход блока обработки сигнала соединен с указателем размера разгрузочной щели, третий выход соединен через компаратор со входом регистра сдвига, один из выходов которого подключен к блоку выключения привода дробилки, а другой к блоку регулирования разгрузочной щели. вижно в горизонтальной плоскости вокруг...

Номер патента: 808132

Опубликовано: 28.02.1981

Авторы: Иванов, Митрофанов, Туркин, Черкасский

МПК: B02C 2/10

Метки: дробилки, конусной, питания, распределитель

...материала, обеспечивает равномерное вращение и подачу руды в кольцевую камеру дробления, Распределитель питания не требует специального привода, отличается простотой конструкции и обслуживания.На фиг. 1 показан распределитель питания, продольный разрез; на фиг. 2 - то же, поперечный разрез А - А на фиг. 1.Распределитель включает ворс" ку 1 с разгрузочным лотком 2, вращаюшуюся в подшипниках 3, смонтированных на оси 4. Ось 4 закреплена через траверсы 5 в приемном столе 6. Подшипники 3 установлены в конусе 7, который жестко связан со стенками воронки 1, например двухзаходной спиральной лопастью 8; спираль образует внутри воронки два винтовых желоба 9 и 10 (фиг, 2). Винтовые поверхности изготовлены из отдельных ребер 11.Руда,...

Номер патента: 808130

Опубликовано: 28.02.1981

Авторы: Зарогатский, Иванов, Митрофанов, Черкасский

МПК: B02C 2/04

Метки: дробилка, инерционная, конусная

...внутри центрального отверстия сферической опоры.На фиг. 1 показана конструктивная схема дробилки; на фиг. 2 - монтажное положение дебаланса в корпусе дробилки при демонтированном внутреннем конусе,Предлагаемая дробилка содержит корпус 1 с наружным конусом 2 и сферической опорой 3 для внутреннего конуса 4, на валу 5 которого установлен дебаланс 6 с подшипниковой втулкой 7 и связанным с ней опорно-приводным шаровым шпинделем 8 дебаланса. Сферическая опора 3 внутреннего конуса 4 имеет центральное отверстие, в которое проходит вал 5 конуса. Верхняя горловина 9 подшипниковой втулки 7, установленной на валу 5 конуса 4, размещена внутри отверстия в сферической опоре 3. Нижний торец дебалансного груза 6 снабжен опорной шайбой 10,...

Номер патента: 808113

Опубликовано: 28.02.1981

Авторы: Зайцев, Иванов, Медник, Успенский, Царьков, Шлаин

МПК: B01F 7/04

Метки: смеситель

...17 и верхнюю приемную камеру 3 и под действием центробежных сил вращательного движения вокруг вертикальной оси направляется в радиальные патрубки 6. 40 45 камеру с валом, а рабочие концы дополнительных патрубков помещены в нижнюю камеру.На фиг, 1 изображен смеситель, продольный разрез; на фиг. 2 - вид А на фиг, 1, 10Предлагаемый смеситель состоит из вертикального корпуса 1, приводного вала 2, установленного по оси корпуса, Приемные камеры 3 и 4 соосно расположены в корпусе одна над другой. Верхняя приемная камера 3 закреплена на валу 2 и к ней с помощью гаек 5 присоединены радиальные патрубки 6 к которым жестко прикреплены дополнительные патрубки 7 с коническими насадками 8. 134в поток первой жидкости. В турбулентной зоне, от места...

Номер патента: 808017

Опубликовано: 28.02.1981

Авторы: Александров, Горбунов, Иванов, Шевелев

МПК: A01B 51/02

Метки: самоходное, шасси

...фиг. 1 изображена схема шасси срасположением рамы с управляемыми колесами, с передней части ведущего моста;на фиг, 2 - то же, с задней части ведущегомоста; на фиг. 3 - переходной кронштейн,вид сбоку; на фиг. 4 - то же, вид сверху; на фиг. 5 - рамка для навески сельхоз- орудий, вид сбоку; на фиг. 6 - то же, вид сверху.Самоходное шасси состоит из ведущего моста 1 с энергоблоком 2, рамы 3 с управляемыми колесами 4, переходного П-образного кронштейна 5, рамки 6 для навески сельхозорудий. Переходной кронштейн состоит из накладок 7 и 8, тяг 9 и 10, привалочной плоскости 11.Рамка для навески сельхозорудий состоит из привалочной плоскости 12, лонжеронов 13 и 14 и бруса 15.Переналадка самоходного шасси заключается в установке переходного...

Номер патента: 450458

Опубликовано: 28.02.1981

Авторы: Борохович, Иванов, Кашин, Кундалев, Пискун

МПК: B65G 15/28

Метки: конвейер, ленточный

...сопла, в которые подается сжатый воздух.Цель изобретении - уменьшение расхода сжатого воздуха.Описываемый конвейер отличзется тем что он снабжен резервуарами с э льсией, расположенными под сопламиНа фиг. 1 изображен описываемый ленточный конвейер, вид сбоку; на фиг.2 - разрез А-А на фиг. 1.Он состоит иэ ленты 1, привода 2, натяжной станции 3, поддона 4, вентилятора 5 дпя подачи воздуха в поддон, сопел 6 дли подачи эмульсии в воздушную подушку. Многослойная подушка представляет некоторый обаем воздуха, заклю. - ченный внутри эмульсионной пленки и состоит из слоев эмульсионной пленкиа и воздуха б.Воздух подаетси вентилятором 5 потрубопроводам к поддону 4 и выходитчерез отверстия поддона в пространствомежду ним н лентой. Выходя через...

Номер патента: 807467

Опубликовано: 23.02.1981

Авторы: Зинин, Иванов, Марон, Ройзман

МПК: H02M 7/515

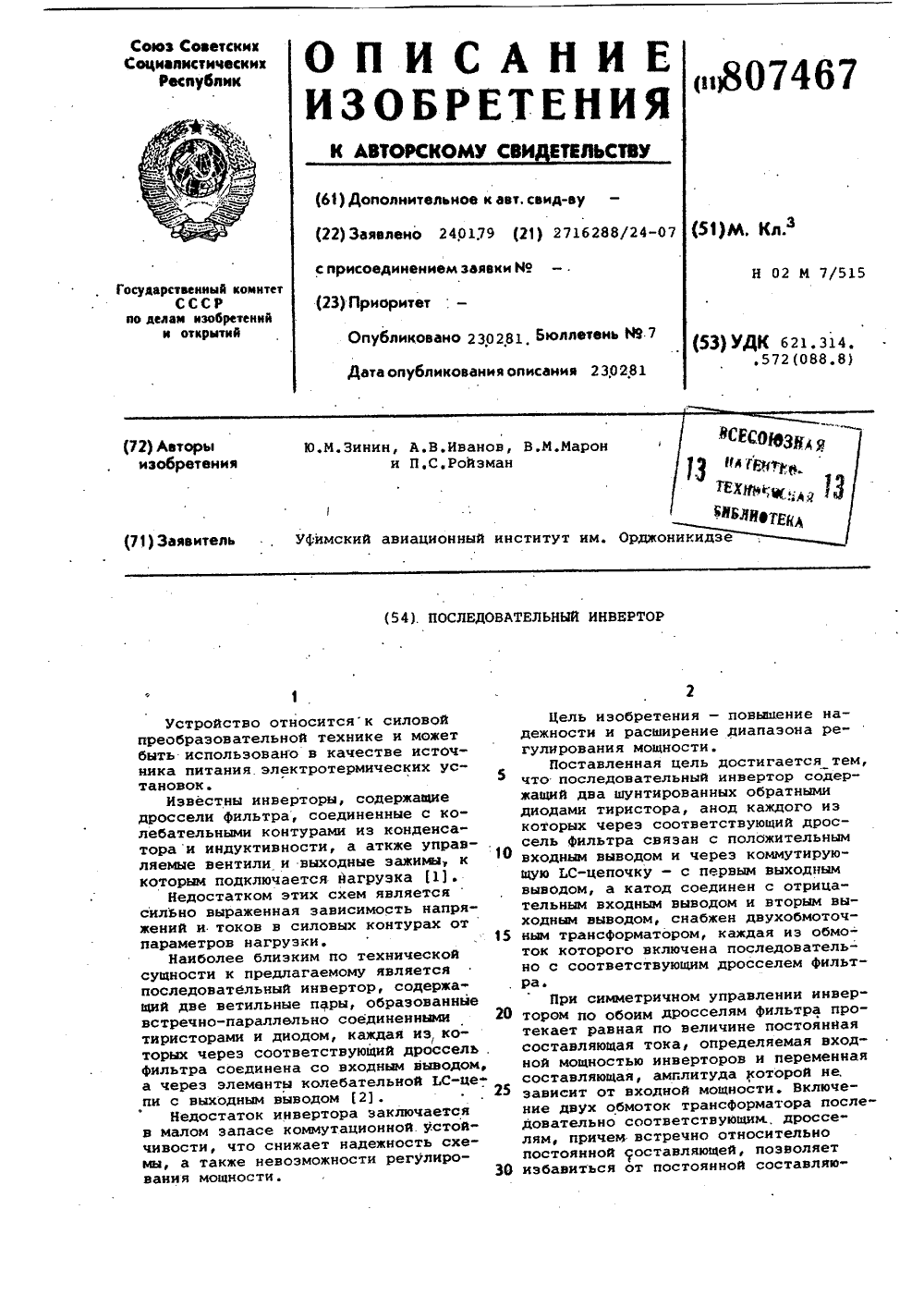

Метки: инвертор, последовательный

...от минимальногозначений до максимального, т.е. на величину, равную удвоенной амплитуде переменной составляющей тока в этой ветви. Величина ее обратно пропорциональна.индуктивности ветви и, ввиду значительной индуктивности обмотки .7, мала. Далее в момент смены знака. токадиода 3, он запирается. В силу того, что момент смены знака тока диода 3, который является суперпозицией тока ветви б, 7 и контура 9, 3, 8, 10, наступает позже при меньших мгновенных значениях тока и ветви 6, 7, то при меньших пульсациях (в случае введения трансформатора) увеличивается время восстановления тиристора 2. В момент погасания диода 3 наступает период паузы для первой вентильной пары 2, 3, в течение которой конденсатор 9 дозаряжается по контуру 1, б, 7,...

Номер патента: 807446

Опубликовано: 23.02.1981

Авторы: Бельский, Гутников, Иванов, Клементьев, Матвеев, Шипулин

МПК: H02J 7/00

Метки: аккумуляторной, батареи, зарядом, никельводородной

...амплитуцный детектор на основеоперационнго усилителя (ОУ), циоца иконценсатора памяти, введены одновибратор, источник напряхсения установки,включенный последовательно с конденсаторомпамяти счетный триггер и два Контактныхключа, причем оцин из ключей включенмехсцу выхоцом ОУ и диодом амплитуцного цетектора, другой - поцключен параллельно источнику напряжения уставки, а 45цепь управления этими ключами через оцновибратор и счетный триггер связана свыходом операционного усилителя.На чертеже схематически изображеноустройство управления зарядом никельвоцороцной аккумуляторной батареи.Устройство содержит пассивный 17 Сфильтр 1, операционный усилитель (ОУ)2, контактный кщоч 3, полупроводниковыйциоц 4, конденсатор 5 памяти, регулируемый источник...

Номер патента: 807379

Опубликовано: 23.02.1981

Авторы: Балюк, Дедковский, Дедов, Иванов, Капичула

МПК: G09G 3/28

Метки: изображения, формирования

...образом, в каж; дом единичном цикле на входе блока сравнения в течение времени ф существует определенный код яркости от 000000 до 111111, соответствующий данному уровню яркости.Видеосигнал с генератора 7 видеосигналов подается на аналого-цифровой преобразователь 6. Закодированный сигнал для каждой точки (Х;У) газоразрядной индикаторной панели записывается в соответствующую ячейку (ХУ) блока 5 памяти, а затем в момент опроса Х; строки подается на соответствующий У сигнальный вход блока 4 сравнения и сравнивается с кодом яркости последовательно каждого из единичных циклов уровня яркости, Если код видеосигнала превышает код яркости данного цикла, то на соответствующем У выходе блока сравненияпоявляется импульс длительностью-, этот...

Номер патента: 807297

Опубликовано: 23.02.1981

Авторы: Дмитриев, Иванов, Корбашов, Усков

МПК: G06F 9/50

Метки: заявок, обслужива-нием, порядке, поступления

...режимы А и Бявляются относительно .независимымив том смысле, что в случае отсутствия .заявок на запросном входу устройства, содержимое регистров равно фОф 2 О и режим Б не выполняется. В то жевремя, если в регистрах устройствауже записана какая-то информация(заявки), то сдвиг происходит помере освобождения регистра 2, неза 2 яисимо от наличия или отсутствиязаявок на запросном входе,Необходимо отметить, что на входы29, предназначенные для наращивания устройства, должен быть постоян- ЗОно подан уровень "1", для того чтобы эти входы не влияли на работу устройства.Принцип работы устройства в режиме А состоит в следующем.В исходном состоянии для записизаявок открыт только регистр 2. После прихода в некоторый момент времени заявки, она...

Номер патента: 807288

Опубликовано: 23.02.1981

Авторы: Иванов, Черевко

МПК: G06F 9/22

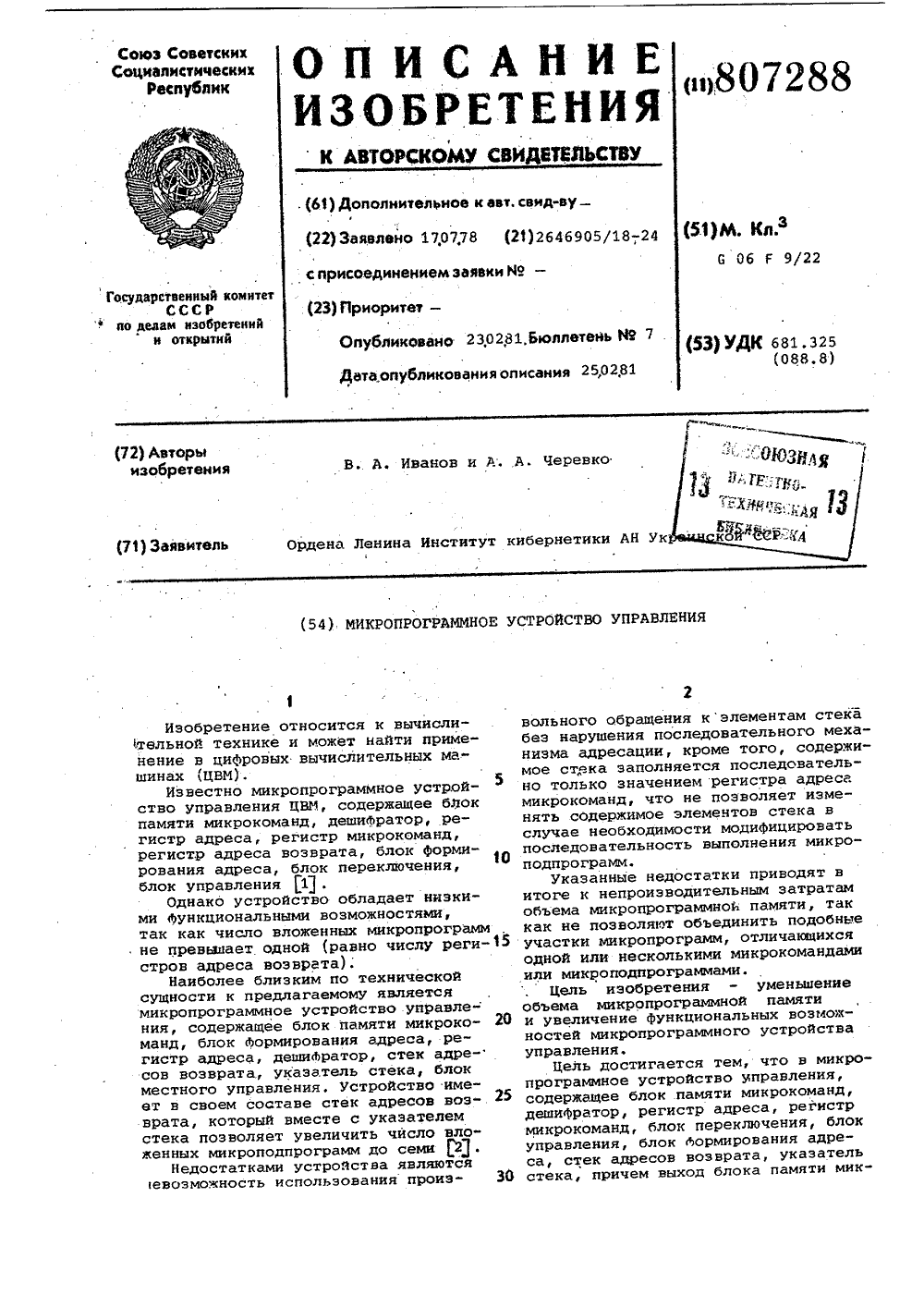

Метки: микропрограммное, управ-ления

...запись содержимого регистра 8 через группу элементов И 14 и ИЛИ 19 в стек 10 адресов возврата по адресу, поступающему из указателя 12 стека через группу эле- ментов И 17 и ИЛИ 20. В третьем такте адрес переходазаписывается на регистр 8,Привыполнении микрокоманды выхода из микроподпрограммы, во втором такте осуществляется чтение верхнего элемента стека 10, определяемого содержимым указателя 12 стека., на входблока 7. В третьем такте адрес возврата записывается на регистр 8. Затем значение указателя 12 стека уменьшается на единицу,При выполнении микрокоманды изменения последовательности работы со стеком, во втором такте на втором выходе блока 6 Формируется код, например, путем передачи поля 5, который записывается на указатель 12...

Номер патента: 807244

Опубликовано: 23.02.1981

Авторы: Живило, Зерников, Иванов, Клименко, Омельченко

МПК: G05D 11/00

Метки: дозатор, жидкогои, компонентов, объемно-весовой, смеси, сыпучего

...трубки 16относительно втулки 15; смеситель 22с электроприводом 23; датчик 24 исходного положения; схему автоматичес"кого управления, состоящуюиз усилителей 25 и 26, инвертора 27, элемента И 28, переключателя 29, кнопки 30,триггеров 31-33, элемента 34 выдержки времени, реэистивного эадатчика35 времени выгрузки дозатора, реостатного задатчика положения 36; Движокреостатного эадатчика кинематическисвязан со стержнем 17 блока заданиясоотношения масс компонентов смеси иподключен ко входу элемента 34 выдержки времени.Блок задания соотношения масспервым выходом через последовательносоединенные усилитель 25 и триггер31 подключен к блоку подачи сыпучегокомпонента, а вторым выходом черезпоследовательно соединенные усилитель26 н триггер 32...

Номер патента: 807132

Опубликовано: 23.02.1981

Авторы: Иванов, Кубышкин, Папшев

МПК: G01N 3/40

Метки: деталейс, криволинейной, поверхностью

...фиксатор 10. В отверстии оправки 3 раз" мещен узел фиксации в виде валика 11, ось которого перпендикулярна оси установочной призмы б и совпадает с осью оправки 3 и с осью качания маятника, рабочая часть которого выполнена сменной в соответствии с радиусо кривизны профиля исследуемой криволинейной поверхности детали 7В рабочем положении приспособление навинчивается на подъемный винт прибора и ориентируется относительно индентора таким образом, чтобы ось последнего совпадала с осью симметрии установоч 1.ой призьы. Для этого основание 1 при помощи регулировоч807132 Формула изобретения Тираж 9 дписно ВН КИПИ. з ектная,ил ных винтов 12 перемещается относитель но опоры 13 в двух координатных направлениях и закрепляется в требуемом...

Номер патента: 807068

Опубликовано: 23.02.1981

Авторы: Ахмадеев, Иванов, Мурашов, Парфенов, Степанов, Торгашев

МПК: G01G 19/34

Метки: взве-шивания, дозирования, порционного

...12. В основаниях перемычки установлены элементы 13 Холла, а по разные стороны ее размещены подвижныевдоль собственных продольных осейкомпенсирующая 14 и измерительная15 обмотки со встречно направленными магнитными потоками. При этомбесконтактный потенциометр 6 включенв цепь между датчиками 3 весовогобункера 1 и фазочувствительным уси.лителем 16 сигналов таким образом, 5 что его измерительная обмотка 15 связана с датчиками кинематически иэлектрически, компенсирующая обмотка14 - кинематически с измерительнымблоком 17, а элементы 13 Холла последовательно включены на входе усилителя 16, подключенного к реверсивномудвигателю 18.,(вигатель кинематически связан с отсчетным. устройством19, выполненным заодно со шкалой,приводом и...

Номер патента: 807067

Опубликовано: 23.02.1981

Авторы: Ахмадеев, Иванов, Мурашов, Парфенов, Степанов, Торгашев

МПК: G01G 13/24

Метки: весового, дозиро-вания, кусковых, порционного

...20 кинематически и электрически связана с датчиками 3, а на компенсирующей обмотке 19 установлен указатель 22 со шкалой, кинематически связанный с датчиком 11 положения и реверсивным двигателем 23, включеннымна выходе усилителя 21. Причем, указатель 22 со шкалой и двигатель 23 объединены в измерительный блок 24.Способ осуществляется следующим образом,При поступлении основного потока пельменей из приемной емкости 1 через питатель б в грузоподъемный бункер 2 за их текущим весом в бункере 2 следят с помощью бесконтактного потенциометра 14, усилителя 21 и измерительного .блока 24, для чего определяют разностный магнитный потокдс 1 э= сР-ськ=ЭМФАР-ЭкМ 9 Х9 - магнитная проводимость магнитопровода), усиливают наведенную им в элементах 18...

Номер патента: 806999

Опубликовано: 23.02.1981

Авторы: Брянский, Иванов, Соколовская, Шахова

МПК: F25B 9/02

Метки: вихревая, труба

...полости 5, а с другой - к перфорированному патрубку 6. Охлаждаемая полость 8 теплообменника 7 образована двумя пластинами 9,Основным положительным эффектом, достигаемым изобретением, является повышение термодинамической эффективности при работе вихревой трубы в режиме разделения воздуха на азот и кислород. Повышение эффективности выражается, в частности в повышении степени извлечения азота (кислорода) что приводит к экономичности процесса разделения, В известной вихревой трубе относительный выход азота ЗО свернутыми по спирали. Камера 2энергетического разделения закрытакрышкой 10,Труба работает следующим образом.Сжатый и охлаждаемый до двухфазного состояния воздух через сопловой ввод 1 подается в камеру 2 энергетического разделения....

Номер патента: 806941

Опубликовано: 23.02.1981

Авторы: Иванов, Кирдяшев, Клименко

МПК: F16H 3/58

Метки: коробка, передач, планетарная

...что коробка передач снабженатретьим управляемым тормозом, входной вал соединен с солнечной шестер.30 ней первого ряда, водило которого806941 Формула изобретения НИИПИ Заказ 225/54 Тираж 1017 Подписфилиал ППП "Патент", г. ужгород, ул. Проектная,связано с первым тормозом и через одну из сцепных муфт соединено с водилом второго ряда, эпицикл первого ряда соединен с солнечной шестерней второго ряда, которая связана со вторым тормозом, а эпицикл вто,рого ряда связан с третьим тормозом и через другую сцепную муфту соединен с входным валом.На чертеже изображена кинематическая схема планетарной коробки передач.10Планетарная коробка передач содержит корпус 1, входной вал 2, выходной вал 3, первый планетарный ряд, включающий солнечную...

Номер патента: 806826

Опубликовано: 23.02.1981

Авторы: Алексеева, Бондарев, Веледеев, Гарбузов, Донской, Иванов, Кузин, Левков, Песков

МПК: E03F 3/06

Метки: стыковкитруб, укладки

...через вращатель 8. Вращатель 8 включает жестко прикрепленный к траверсекорпус 9, к которому присоединеныгидроцнлиндры поворота 10. Поршни 11гидроцилиндров поворота 10 связаны между собой зубчатой реркой 12,закрепляющей с,шестерней 13, жесткоукрепленной на подвеске.;7,Гидравлический захват 4 включаетбашмаки 14, которые через рычажныймеханизм 15 соединены с гидроцилиндром 1 Б,В верхней части гидравлическогозахвата 4 установлен упор 17 с возможностью вертикального перемещения.Настройку устройства на укладкуи стыковку трубопровода определенного диаметра производят установкойсменного упора-центратора 5, регулировкой по высоте упоров 17 и направляющего ролика 6,Устройство подводят к лежащей набровке траншее стыкуемой трубе и опускают на нее до...

Номер патента: 806807

Опубликовано: 23.02.1981

Авторы: Иванов, Маслинковская, Морозов, Морозова

МПК: D21H 3/00

Метки: волокнистоймассы, говорителей, громко, диффузоров

...ч при 87,5+2,5"С, проомываютвоцой, отжимают. 45Затем целлюлозу выдерживают в0,3-0,5%-ном растворе хлорной воды(М 1:20) при периодическом перемешивании 30 мин при 22,5+2,5 С, промывают водой, отжимают. 50Далее целлюлозу обрабатывают 0,080,12%-ным раствором щелочи (М 1:25)при периоцическом перемешивании в течение 1,5 ч при 87,5+2,5 С, промывают0Водойу отжимаютЦеллюлоза после пятиступенчатой обработки хлором и щелочью имеет степеньполимеризации в пределах 600-800,806807 4Обработанную целлюлозу направляютв ролл, при концентрации бумажной массы3,5-4,0% доводят градус помола до 22 о24 ШР. В процессе измельчения в роллвводят краситель анилиновый черный(1% от веса сухого волокна),Готовую волокнистую массу направляютв машину отлива диффузоров.П...

Номер патента: 806781

Опубликовано: 23.02.1981

Авторы: Дзюба, Иванов, Кияшко, Кулик, Лысюк, Милькин, Хухлаев

МПК: C21D 9/70

Метки: колодец, нагревательный, регенеративный

...посада металла, через насадки 3 и 7 регенераторов 2 и 6 пода- Щ ют топливо и вентиляторный воздух.Воздух, пройдя насадку регенераторов, в выходных сечениях каналов изменяет направление движения в надсадочное пространство, истекает под д углом 80-90 к вертикальной оси насадки, затем встречается с газом в надсадочном пространстве под углом в среднем 90 о, Ступеньки в газовой насадке на 1/3 ее длйны, считая от разделительной стенки, способствуютобеспечению оптимального угла встречичасти истекающего из насадки газа и увеличения пути перемешивания последнего с воздухом. Остальная часть газа, нагретого в газовой насадке, истекает из каналов, в котором нет ступенек, и встречается с газовоздушным потоком тоже под углом...

Номер патента: 806779

Опубликовано: 23.02.1981

Авторы: Брусиловский, Грушко, Иванов, Камалов

МПК: C21D 9/38

Метки: бандажейсоставных, валков, прокатных, термической

...значительных растягивающих напряжений, Формирующихся в результате натяга. Цель изобретения - повышение качества бандажей путем снижения опасных растягивающих напряжений, возникающих при натяге их на ось.Поставленная цель достигаетсятем, что операцию охлаждения послеотпуска производят в воде, что обеспечивает высокую скорость охлаждения. В результате на поверхностидаются значительные напряжения сжатия, превосходящие растягивающиенапряжения от натяга. Сжимавшие напряжения на поверхности бандажа сохраняются и после насадки на ось.5 Они выполняют положительные Функцииво-первых, предотвращают растрескивание бандажей, во-вторых, способствуют повышению их иэносостойкостиП р и м е р, Бандаж эакаливается 20 с температуры 850 С через воду...

Номер патента: 806537

Опубликовано: 23.02.1981

Авторы: Зацепин, Иванов, Стробыкин

МПК: B65B 35/50

Метки: изделийв, набора, штабель

...прямолинейные участки 3, расположенныеперпендикулярно оси винтового лотка,и толкатель 4.Прямолинейные участки 3 имектприемные столики 5, а толкатель 4связан с общим приводом 6 и на немзакреплены параллельные пластины для15 каждого прямолинейного участка винтового лотка,Расстояние между соседними прямолинейными участками 3 выполняется 29 не менее габарита группируемого иэделия 2,В конце послецнего прямолинейногоучастка 3 имеетгч конечный выключатель 7, связанный с приводом 6 тол кателя.Устройство для набора в штабельизделий работает следующим образом.Иэделия 2 движутся сплошным потоком по лотку 1, Как только первое 30 изделие воздействует на конечный вы806537 Формула и э обре тени я Составитель И. Хаустовишкина Техред А.Бабинец...

Номер патента: 806519

Опубликовано: 23.02.1981

Авторы: Иванов, Леенсон, Ромса, Ручкин, Шаляпин

МПК: B63B 9/06

Метки: постель, секцийкорпуса, судна, формирования

...и измерительной линейки 12, установленнойненосредственно в корпусе 4 цилиндра, облегчают процесс настройкипостели,В предлагаемой постели может бытьобеспечена настройка стоек 2 постели точно в размер без дополнительной настройки. Фиксатор 7, выполненный и виде разрезной втулки с зубьями 8 .иа внутренней стороне поверхности, перемещаясь по винтовой канавке 10, позволяет точно установить его на требуемую высоту, асжатие разрезной втулки винтом 9,обеспечивает надежное крепление фик.сатора 7 от смещения,Простота и надежность настройки постели позволяют сократить время настройки постели при ее эксплуатации т.е, повысить производительность труда, особенно при формировании секций со сложными обводами корпуса судна. 1 Оформула изобретения1....

Номер патента: 806518

Опубликовано: 23.02.1981

Автор: Иванов

МПК: B63B 9/00

Метки: сооружение, стапельное

...водой поплавковой камеры 9,и фиксируя в этом положении выдвижными промежуточными или верхними стационарными упорами 10, 11.После этого производится наполнение грузоподъемной наливной камеры2 водой, понтон 5 с надстройкойвсплывает и по мере наполнения доводится до заданного высотного положения, в котором фиксируется упорами10 или 11,Объемы понтона 5 и цистерны плавучести 8 затвора 7 выбирают за счетувеличения высоты бота) такими, чтопосле фиксации понтона 5 и затвора7 упорами 10 или 11 возможна подкачка воды в камерах 2 и 9 с цельюсоздания дополнительной силы плаву-.чести, направленной вертикальновверх и прижимающей понтон 5 и разделительный затвор 7 к упорам 10или 11 с силой, гарантирующей несмещаемость понтона 5 и затвора 7при...

Номер патента: 806296

Опубликовано: 23.02.1981

Авторы: Иванов, Круть

МПК: B23D 29/00

Метки: полосовогоматериала, резки

...устройство, общий вид; на фиг.2 - се чение А-А на Фиг.1.Устройство для резкитериала содержит сварную в верхней части которой крепитс центриковый подвижный нож 2, в ней - неподвижный реечнообразны нож 3, а также поддерживающие р ки 4На втулке, приваренной к станине 1, установлен направляющий копир 5, вынолненный в виде сектора с прорезью, расположенной на его периФерии, в которую пропущен стопорный винт б, Копир 5 эаФиксирован на станине 1 стопорным винтом б. На одной оси с подвижным эксцентриковым ножом 2 установлены подающее колесо 7 и храповое колесо 8, на этой же оси крепится рукоятка 9. На рукоятке 9 установлена подпружиненная собачка 10, в которой закреплен палец 11 на направляющем копире 5.806296 7. ку 9 иэ зацепления с храповым...

Номер патента: 806293

Опубликовано: 23.02.1981

Авторы: Ермаков, Иванов

МПК: B23C 5/06

Метки: торцовая, фреза

...выполйенное и закрепленная одним кон 25 отной оси, а друг 4 тм - на Торцовая фреэа содержит разъемный корпус, состоящий из основания 1 и крышки 2. В радиальных пазах 3 корпуса расположены подвижные резцы 4, снабженные регулируемыми упорами 5. Демпфирующее устройство содержит кольцо 6, жестко закрепленную в корпусе кассету 7, поворотную ось 8, установленную в основании 1 и снабженную лим. бом 9, и плоскую спиральную пружину 10. Пружина 10 проходит через щель 11 в кассете 7 и закреплена одним концом на оси 8, а другим - на кольце 6.В зависимости от обрабатываемого материала, назначаемых режимов резания и параметров обрабатываемой поверхности производится регулирование демпфирующих свойств Фрезы.Регулирование осуществляется поворотом оси...

Номер патента: 806251

Опубликовано: 23.02.1981

Авторы: Иванов, Чахович, Чернецкий

МПК: B22D 39/00

Метки: до-зирования, пневматического, расплава

...тем, 40что в известном устройстве для пневматического доэиронания расплава,включающем герметизиронанную емкостьс расплавом и сливным металлопроводом, снабженном трубой продувкирасплава, связанной с трубопроводомпродунки расппава на ко.гором установлены редукционный клапан, дрос"ель, впускной клапан и реле давле. Ния, сняэанный с реле времени выпускной клапан, реле давления газапневматически или электрически связано с реле времени.На чертеже изображено устройство,общий вид.Устройство включает в себя герме.тичную емкость 1 с расплавом сустановленными н ней металлопроводом 2 для выдачи расплава и загрузочным люком 3, трубопровод 4 продувки расплава, подключенный к источнику 5 сжатого газа и содержащийредукционный клапан б, дроссель...
