Шумаев

Номер патента: 1793564

Опубликовано: 07.02.1993

Авторы: Мурашов, Челышева, Шумаев

МПК: H05B 3/14

Метки: полимерного, резистивного, электронагревателя, элемента

...токойроводящую ткань на основе нитей типа обо лочка - ядро, в которой оболочка выполненаиз винилиденфторида, наполненного углеродом элементным, а ядро - из капрона.Расход воздуха в шахте, м /ч - 1500 -з1800,Для изготовления материала ТЭМС - К(м) используют нить - бикарболон - 2 (м) -ТУ 6 - 06 - И 83 - 85, Это нить типа "оболочка -. ядро", где оболочка - винилиденфторид, наполненный углеродом элементным (сажей),а ядро - капрон. Составы ТПС показаны втабл, 1.10В качестве пленкообразующей добавки(в прототипе эту роль играет клей БФ - 4)используют жидкий низкомолекулярный каучук, например, СКНКТРА (ТУ 38,103474 - 86), который вводится в смолу 5 масс. Оь. 15Токопроводящие наполнители; углерод технический элементный (ТУ 14-106-357-90) играфит...

Номер патента: 1789900

Опубликовано: 23.01.1993

Авторы: Пыльнев, Разумеенко, Шумаев

МПК: G01M 10/00

Метки: бассейн

...за счет 5 по всей длине, а с помощью цилиндричемеханического разделения двух слоев жид- ских отвесов 13 и 15 натянуты в вертикалькости(солевой раствор и пресная вода) спе- ном направлении и закрывают всециальной пленкой во время, когда не выступающие части (узлы монтажа стенок,проводятся опыты. 30 неподвижные стойки 9, направляющие 5).Указанная цель достигается тем, что в На цилиндрических отвесах 13 и 15 намотапериод между проведением опытов два на часть пленки и установлены специальныеслоя жидкости разделяет пленка (прозрач- зажимы. Такое устройство позволяет переная или непрозрачная), котбрая крепится на крывать выступающие части в случае изменеспециальные направляющие, закреплен ния высоты расположения направляющих 5ные на...

Номер патента: 1715922

Опубликовано: 28.02.1992

Авторы: Абурджанидзе, Вительс, Карчевская, Меркин, Селефоненков, Тарпищев, Шумаев

МПК: E01C 13/00

Метки: площадки, покрытия, спортивной

...ечение 22- мерные затия.нения спорытия при+ + + + + Укладка бетос нного слояо швами +остав первого слоя шва,ас.т+ + + 40 50 50 цементхлорист 40 70 льций Продолжительность выдержки, ч26 24 24 Количество смеси, уленной из шва,50 Состав второго слошва, мас.4резиновая крошка 10 95 85 90 5 15 5 90 5 10 ме ия комПа Усилие уплот позиции слоя слоя Состав третьешва, мас.Ж неэтеполимерк связующее учуковое40 0 60 Зо 7 20 З 5 20 З 5 1 25 25 цен 90 иновая крошк Продолжительнки, ч ь выдерж 22 4 24 28 28 Укладка поли ых слоев резиновая крошка /ТУ 400-7-05-25-86/; нефтеполимеркаучуковое связующее на основе нефтеполимерной смолы марки СПП /ТУ 3810916-79/ и хлорпренового каучука /ТУ 6-01-4-49-85/ - примеры 1-5, 8;нефтеполимеркаучуковое связующее на...

Номер патента: 1684906

Опубликовано: 15.10.1991

Авторы: Иванов, Шумаев

МПК: H03B 19/00

Метки: синтезатор, цифровой, частот

...сигнала вмсменты переполнения накопителя (состоящего из и-разрядного сумматора 3 и п-разрядного регистра 4),С этой целью в определенный моментвремени формируется импульс, предназначенный для управления уровнем выходногосигнала ЦАП 6.На фиг,2 показано изменение выходного сигнала на максимуме синтезируемогосинусоидального сигнала с исключениемамплитудной модуляции.Кривая 1 (фиг, 2 г,д)показывает изменение непрерывного синусоидального сигна 16849065 10 15 20 25 30 35 40 45 50 55 ла, кривая 2 (фиг, 2 г,д) -дискретное приближение (формирование) синусоидального сигнала нэ выходе ЦАП 6 беэ коррекции паразитной амплитудной модуляции; кривая 3 (фиг. 2 г,д) - дискретное приближение синусоидального сигнала на выходе ЦАП 6 с коррекцией...

Номер патента: 1681375

Опубликовано: 30.09.1991

Автор: Шумаев

МПК: H03B 19/00

Метки: синтезатор, цифровой, частот

...БОП 4, Первую половину второго периода 1 актовой последовательности импульсов БОП 4 находится в режиме считывания. Значение кода второй зоны памяти поступает на регистр второго накапливающего сумматора 7 и записывается импульсом 53 (фиг. 2 в) с блока 2 синхронизации,Сумматор второго накапливающего сумматора 7 производит сложение кода второй частоты с существующим кодом второйзоны памяти БОП 4, Во второй половине второго тактового интервала(фиг, 2 г) происходит запись результата вычисления (нового накопленного значения) во вторую зону памяти БОП 4 и т.д. 5Таким образом, происходит вычисление текущей фазы всех Й синтеэируемых частот.Коды текущей фазы заданных частот поступают на вход преобразователя 3, кото рый преобразует код,...

Номер патента: 1617302

Опубликовано: 30.12.1990

Авторы: Бурлаков, Гайдабура, Гардт, Иванов, Костиков, Шумаев

МПК: G01F 13/00, G05D 11/02

Метки: расхода, суспензий

...101 Изобретение относится к автоматическоу регулированию расхода пульп, суспенэийи жидких агрессивных смесей и может бытьиспользовано в химической промышленнос и и в производстве минеральных удобрений, и является усовершенствованиему тройства по авт,св, К. 1408231,Целью изобретения является повышение точности устройства путем предварительного регулирования подачи суспензии 10и формирования ее потока,На чертеже изображено устройство дляегулирования расхода суспенэии, попеечный разрез.Устройство содержит корпус 1 с входым патрубком 2, связанным с регулируюим органом 3 и снабженным отбойнойлитой 4, Во входном патрубке 2 под угломк его вертикальной оси размещена щелевая насадка 5, а под отбойной плитой 4 20у тановлен наклонный лоток...

Номер патента: 1259470

Опубликовано: 23.09.1986

Авторы: Иванов, Фролов, Шумаев

МПК: H03C 3/08

Метки: линейно-частотно-модулированных, сигналов, формирователь, цифровой

...Фазовыйнакопитель 6 представляет собоймногоразрядный накапливающий сумматор.4Синтезирование ЛЧМ сигнала производится изменением в определенные моменты времени выходной частоты с заданным шагом. В исходном состояниив управляемый делитель 1 частоты записан код (К ), определяющий времяинтервала формирования одной частоты В счетчик 4 записан код (К) начальной частоты формируемого сигнала. На один иэ входов блока 5 совпадения поступает код конечной частоты- разрядность фазового накопителя 6;- частота следования тактовых импульсов;- шаг изменения частоты выходного сигнала.,2"точках аргумента.Тогда суммарный обьем блоков 7 и8 запоминания для хранения значенийсинусондальной функции в узловыхточках Бхп( ч, ) и корректирующихфункций т (М,фар)...

Номер патента: 1228899

Опубликовано: 07.05.1986

Авторы: Белозеров, Нырков, Орлов, Чапчахов, Чумичев, Шумаев, Ямщиков

МПК: B03B 5/00, B03B 5/02

Метки: ископаемых, полезных, промывки

...верхними пассивными мембра я и 4, которые Обеспечивают цчеиусцсствеНс НО- перечные колеоания жидкости с боли:Ой ямпл ит удо й.Полезное ископаемое через загрузочное приспособление 6 поступает в рабоч.ю кя меру 1, где под действием колебаний мемб ран имощных переменных потоков жидкости происходит его активное перемешивание и диспергирование глинистых примесей за счет перетирания кусками промываемого продукта и отделение их на ситах 15 и 16,11 родвижение промываемого материала от загрузочного приспособления 6 к разгрузочному 7 осуществляется под действием составляющей гравитационных сил, направленной вдоль оси рабочей камеры 1, регулируемого угла ее наклона к горизонту и колебаний мембран 3 и жидкости.Основная часть глинистых частиц по...

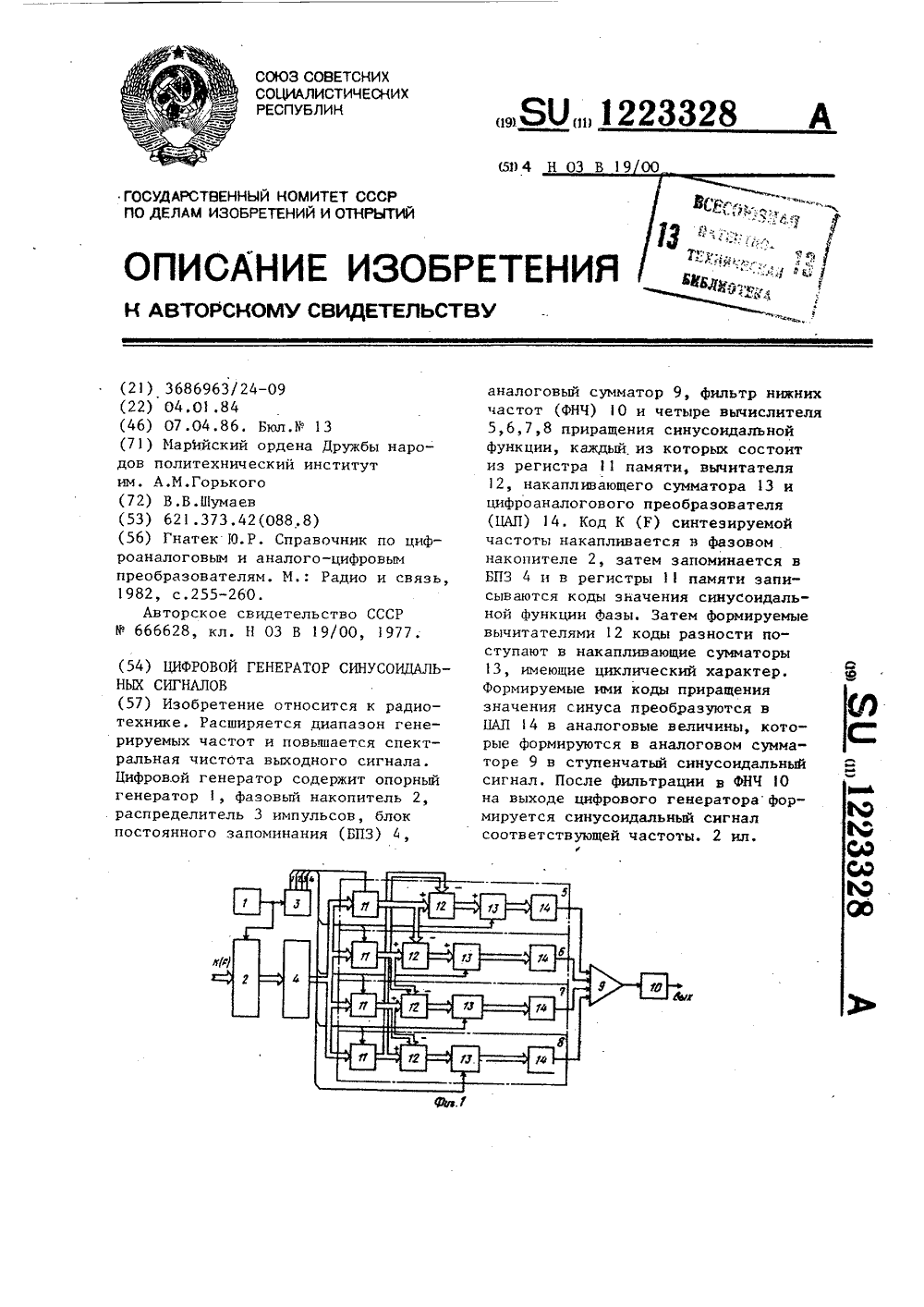

Номер патента: 1223328

Опубликовано: 07.04.1986

Автор: Шумаев

МПК: H03B 19/00

Метки: генератор, сигналов, синусоидальных, цифровой

...назаписывающий вход накапливающегосумматора 13 на его выходе Формиру- .ется кодКц К +(в 1 п (г Я 1 п ) Ьг+ дг1Так как в 1 п ф с в 1 п , (фиг,2 а,1 на спадающей ветви синусоиды, то дг ( с О (фиг.2 ц, 3), т.е. код разности К, поступает на накапливающий сумматор 13 со знаком минус (или в дополнительном коде). Таким образом, значение кода на выходе накапливающего сумматора 13 в данный момент уменьшается на величину д г (фиг,2 о, ), т.е. К, С Кц и К = Кц-дг" приходом последующих тактовых импульсов с второго и четвертого выходов распределителя 3 соответственно на записывающие входы ре12233 гистра 11 и накапливающего сумматора 13 происходит уменьшение значения кода на выходе накапливающегосумматора 13, так как на спадающейветви (Фиг.2)...

Номер патента: 1202015

Опубликовано: 30.12.1985

Авторы: Иванов, Шумаев

МПК: H03C 3/08

Метки: линейно-частотно-модулированных, сигналов, формирователь

...поступающему с задатчика 9 кода.Управляемый делитель 11 частотыпредставляет собой соединенные последовательно делитель, коэффициентделения которого меняется соответственно входному коду, и выходнойдвоичный счетчик, число разрядовкоторого на один больше (и+1), чему ЦАП 4 (и), для того, чтобы небыло переполнения счетчика при неполном заполнении ЦАП 14. Сигнал свыхода старшего разряда двоичногосчетчика, входящего в состав управлясмого делителя 11 частоты, служит для установки в нулевое состояние всех триггеров, входящих в состав преобразователя 1, и для записи кодов в реверсивный регистр 10,первый и второй управляемые делители 3 и 11 частоты.Управляемый делитель 1 частотыимеет большую разрядность, потому,что с его помощью задается...

Номер патента: 1120321

Опубликовано: 23.10.1984

Автор: Шумаев

МПК: G06F 7/552

Метки: извлечения, корня, седьмой, степени

...которого соединены с разрядными выходамисчетчика и выходом результата в параллельномм коде устройства, выходпервого элемента И соединен с входомпервого формирователя импульсов иявляется выходом результата в последовательном коде устройства.На фиг, 1 показана функциональная схема предлагаемого устройстваизвлечения корня седьмой степени;Йа фиг. 2 - схема управляемого делигеля с коэффициентом деления 2 к+2.Устройство содержит формирователь1 импульсов, первый управляемый делитель 2 частоты, триггер 3, управляемый делитель 4, элемент И 5, элемент ИЛИ б, накапливающий сумматор 7, делитель 8 на четырнадцатьсчетчик 9, триггер О, третий управляемый делитель 11, элемент И 12,формирователь 13 импульсов, информационный вход 14, выход 15 в парал...

Номер патента: 1112364

Опубликовано: 07.09.1984

Авторы: Самарин, Титаев, Шумаев, Шумаева

МПК: G06F 7/68

Метки: множительно-делительное, частотно-импульсное

...информационных входов которого соединена соответственно с информационными вьмодами регистра, к информационным входам которого подключены соответственно выходы первого счетчика, вход обнуления которого через элеЪмент задержки соединен с первым информационным входом устройства, входбм записи регистра, счетный вход первого счетчика подключен к второму информационному входу устройства, третий информационный вход устройства подключен к счетному входу второго счетчика, вьмод которого соединен с его входом записи, введены ключ и третий счетчик, выходы которого соединены соответственно с информационными входами второго счетчика, вход записи третьего счетчика соеринен с первым информационным входом устройства, а счетный вход третьего счетчика...

Номер патента: 1084991

Опубликовано: 07.04.1984

Авторы: Иванов, Шумаев

МПК: H03L 7/00

Метки: автоподстройки, частотно-фазовой, частоты

...напряже. -ния, а синхрониэирующий вход - ссинхронизирующим выходом блока управления.На Фиг, 1 представлена структурная электрическая схема устройствачастотно-Фаэоэой автоподстройки частоты; на Фиг. 2 - пример структурной электрической схемы блока управления,Устройство частотно-фазоэой антоподстройки частоты содержит управляемый генератор 1, Фазовый детектор2, первый фильтр Э нижних частот(ФНЧ), цифровой частотный дискриминатор 4, блок 5 переключения тактовой частоты и направления перестройки, реэерсивный счетчик 6, первыйЦАН 7, второй ЦАП 8, регистр Э памяти, сумматор 10, второй ФНЧ 11, блок12 управления и переключаемый источник 13 опорного напряжения.Блок управления содержит последовательно соединенные входной инвертор14 с...

Номер патента: 1084898

Опубликовано: 07.04.1984

Авторы: Иванов, Фролов, Шумаев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...следующимобразом,Входной аналоговый сигнал приходя на вход устройства, поступаетнепосредственно на второй вход ключа 3 и через повторитель 10 напряжения - на второй вход;.л:уча 4. Доприхода импульса выборки З,4,1 и 2разомкнуты, ключи 5 и 6 замкнуты,обкладки конденсатора 8 отключеныот источников входного сигнала.Устройство находится в режиме хранения,1084898 3Импульс выборки, поступающий нашину 12 управления, передним Фронтом п 1 оизводит замыкание ключей3,4,1 и 2 и размыкание ключей 5 и 6,причем размыкание последних происходит с некоторой задержкой во времени по отношению к времени замыкания ключей 3,4,1 и 2, котораяобеспечивается элементом 7 и равназадержке на распространение сигналов 10в ключах 1-6 ( 10-30 нс).В момент импульса...

Номер патента: 1072042

Опубликовано: 07.02.1984

Авторы: Иванов, Шумаев

МПК: G06F 7/552

Метки: извлечения, корня, степени, третьей

...представлена. схемапредлагаемого устройства,Устройство содержит второй формирователь 1 импульсов, первый элементИ 2, делитель 3 на шесть, триггер 4,управляемый делитель 5 частоты, накапливающий сумматор б, второй элемент И 7, первый .Формирователь 8импульсов, счетчик 9, тактовый вход10, выход 11 в последовательном коде, выход 12 в параллельном коде.В основу алгоритма работы устройства положено итерационное выражениеО -(и) = ЗМ(п) + 1,где и = 1,2,3Если учесть, что йроизведение п(п - 1)/2 является суммой. (И)-х членов арифметической прогрессии вида а = Ао + 9, пи а = 0 и д1, т.е, бн е 1можно записать п - (п"1) = 2 31 + 1 или13 4и - (п" 1) = 6 + 1 (1)Считаем, что п =Ф, тогда итерационное выражение (1) может быть использовано для построения...

Номер патента: 1061239

Опубликовано: 15.12.1983

Авторы: Иванов, Фролов, Шумаев

МПК: H03C 3/08

Метки: линейно-частотно-модулированных, сигналов, формирователь

...которого соединены соответственно со вторым входомпреобразователя колебаний с переменной частотой в последовательностьимпульсов с поатоянной частотой следования и со вторым входом импульсно-фазового детектора, а также генератор пилообразного напряжения, включенный между первым выходом синхронизатора и третьим входом сумматора, 5между выходом фазового детектора ивходом второго Фильтра нижних частотвведены последовательно соединеннетретий фильтр нижних частот и анало"говый запоминающий блок, второй входкоторого соединен с третьим выходомсинхронизатора.На чертЕже представлена структурная схема предложенного Формирователя. 15Формирователь ЛЧМ сигналов содержит генератор 1 пилообразного напряжения, управляемый генератор 2, сум.матор 3,...

Номер патента: 1061138

Опубликовано: 15.12.1983

Авторы: Иванов, Шумаев

МПК: G06F 7/552

Метки: извлечения, корня

...с выходом второго элемента И и входом сброса первого триггера, информационный вход первого триггера соединен с выходом второго формирователя импульсов, с входом записи второго управляемого делителя частоты, с входом записи первого управляемого делителя частоты, с входом записи5накапливающего сумматора, информационные входы которого соединены соответственно с выходами счетчика, инверсный выход первого триггера соединен с первым входом четвертого элемента И, второй вход кото 1 О рого соединен с входом устройства, второйвход второго элемента И соединен с выходом второго управляемого делителя частоты и входом третьего формирователя импульсов, выход которого соединен с вторим входом третьего элемента И, выход четвер 15того элемента И соединен...

Номер патента: 1022289

Опубликовано: 07.06.1983

Авторы: Иванов, Шумаев

МПК: H03G 3/20

Метки: автоматической, стабилизации, усиления

...содержащее усилитель с ре" На чертеже приведена структуриая. гулируемым коэффициентом усиления, схема предлагаемого устро20ст ойства.последовательно соединенные вычита- Устройство автомати еавтоматической стабитель и элемент управления коэффициентом усиления усилителя, выход ко с регулируемым коэффициентом уситорого .соединен с управляющим вхо- . ления, вычитатель 2, эле у рь элемент 3 прав.дом усилителя с регулируемым коэффи ления коэффициентом усиления усилициентом усиления, между входом усилите теля, первый амп удпе вый амплитудный детектор 4,ля с регулируемым коэффициентом усиле- Усилитель 5, второ)с литель 5 вто й амплитудный детекто б фильтр 7 нижних частот,ния и первым входом вычитателя вклю- тектор б, фильтрполосовой ильтр...

Номер патента: 675417

Опубликовано: 25.07.1979

Авторы: Кудряшов, Стефанов, Фрейдин, Шумаев

МПК: G05F 3/06

Метки: индуктивно-емкостного, источник, источника, однофазной, питаемой, преобразователя, установкой, электрохимической

...плавильных печей, броски тока н напряжений уменьшаются. На первой стадии включения. последова.тельно соединенные конденсатор с нагрузкойимеют общее большее сопротивление, чем сопротивление конденсатора и нагрузки (каждого вотдельности). На второй стадии включения бросок тока будет меньшим, так как ток увеличивается до максимального от значения большего,чем нулевое.Таким образом уменьшаются пусковые токипри включениях и отключениях установок,, П р и м е р, При подключении индукционнойканальной печи мощностью Р 500 кВт при напряже ний О= 500 В, питаемой от индуктивно.емкост.ного преобразователя, предварительно соединяютфазы, включающие индукционную канальнуюпечь и конденсатор, с питающей сетью, При этомток нагрузки составляет (при...

Номер патента: 670906

Опубликовано: 30.06.1979

Авторы: Колупаев, Шумаев

МПК: G01R 27/08

Метки: датчик, потенциометрический

...датчика изготовлен из двух дисков из оргстекла 1, соединенных с металлическим кольцом 2 винтами 3. На нижнем диске жестко закреплены токовые электроды 4 и дополнительный электрод напряжения 6. Электроды напряжения 5 могут перемещаться в отверстиях верхнего и нижнсго дисков, причем в нерабочем положении электроды 5 фиксируются с помощью колец 7. Упругое прцжатие осуществляется с помощью пружин 8. Подводящие подвод. (на рисунке це указаны) соединяются с электродами с помощью гаек 9 или пайки.Работу предлагаемого потенциометрического датчика можно описать следующим образом, Зависимость отношения напряжения от угла поворота датчика записывается в видеУ= 0,5+0,3 б 1 1 иК-(1+в)п 2) + (1 - з 1 П 2 а)У/Максимальное значение...

Номер патента: 337711

Опубликовано: 01.01.1972

Авторы: Мужицкий, Смирнов, Шумаев

МПК: G01N 27/90

Метки: выявления, дефектов, поверхностном

...катушку, при помощи э.д.с которой автоматически регулируют чувствительность дефектоскопа, воздействуя ею на управляющие цепи усилителя.На фиг, 1 представлена схема датчика, а на фиг, 2 - блок-схема дефектоскопа для реализации предложенного способа.Датчик содержит катушку 1 возбуждения ц измерительные катушки 2, оси которых ориентированы перпендикулярно намагничивающему потоку катушки возбуждения, а также дополнительную измерительную катушку 3, Блок-схема содержит катушку 1 возбуждения, измерительные катушки 2, дополнительную измерительную катушку 3, источник возбуждения 4, соединенный выходом с катушкой 1, усилитель 5 с двумя входами, один из которых для сигнала с дефекта связан с катушками 2, а другой для автоматической...

Номер патента: 254853

Опубликовано: 01.01.1969

Авторы: Мужицкий, Шель, Шумаев

МПК: G01N 27/83

Метки: дефектоскопу, искательное, резьб, электромагнитному

...поля магнита.Искательное устройство к электромагнитно му дефектоскопу для контроля резьб содержит электромагнит 1 П-образной формы и индикаторную катушку 2, расположенную отежду полюсами электромагнитаПолюсные наконечники 8 и 4 электромагнита выполнены в 10 виде трехгранных призм, ориентированныхвдоль ярма магнита так, что два боковых ребра призм, контактирующие с резьбой 5 лежат иа одной прямой, а две боковые грани образуют между собой угол, равный углу впадины 15 резьоы 5, и контактируют с противоположными гранями одной и той же нитки резьбы 5, как показано на фиг. 2. На этом чертеже следы полюсов 3 и 4 изображены в виде заштрихованных областей б и 7, а силовые линии 20 магнитного поля - пунктирными линиями,Устройство работает...

Номер патента: 141109

Опубликовано: 01.01.1961

Авторы: Гусаков, Истомина, Шумаев

МПК: A21D 8/06

Метки: выпечки, теста

...корочки на изделиях,На чертеже изооражена фори дл 5 Вьиечки ОискВитных лепешекпредлагаемым спосооо .Б форму 1, состоящую из отдельных секций, образованных вертикально расположенными электродами 2, заливают жидкое тесто 3. Электроды подключаются в электрическую сеть. При прохождении тока через тесто происходит его выпечка. Электроды дополнительно подогреваотея до 120 - 140" посредством электрического тока, пропускаемого через устанОВленые на них элемснты сопротиВления, или други источником тепла, За счет контакта теста с нагретыми поверхностями элекгродов, особенно при выпечке бисквитного полуфабриката, происходит образоВание на пове 1 хпости Выие,аехОго изделия орои. Толщина ОоОразующеися корочки зависит от количества тепла,...
