Номер патента: 1802416

Опубликовано: 15.03.1993

Авторы: Жукова, Панкратов, Шестунин

МПК: H04B 3/46

Метки: информации, параметров, передачи, тракта

...контролируемую станцию 2 после- оритета появится тот же номер неисправнодовательной цепи контроля. На второй 40 сти параметра 2, который подается на блок контролируемой станции 2 аналогично сум памяти. Блок 7 представляет собой ПЗУ мируют принятое сообщение с числом, рав- или ППЗУ с произвольным доступом, котоным числу контролируемых параметров; рое позволяет считывать информацию из 13+8=21. Полученное на второй контролиру- любых ячеек памяти в произвольном порядемой станции 2 сообщение, представляю ке, и словарной организацией накопителя, щее собой число 21 передают на третью В блоках 7 всех контролируемых станций 2 контролируемую станцию 2, Аналогичная в ячейках, соответствующих всем возможоперация суммирования происходит на ным...

Номер патента: 1781829

Опубликовано: 15.12.1992

Авторы: Жукова, Любовская, Меркушев, Михайлов, Панкратов, Филатов, Шестунин

МПК: H04B 3/46

Метки: канала, связи

...(запоминание) значения Я; суммирование и фиксирование значенИй Я; определение отношения значений ,Я и Яо с использованием формулы (1); фиксирование и индикация полученного значения Д.Процедуры адресования, суммирования и фиксирования значений амплитуд основного сигнала и откликов, определение и вычисление параметра Д, а также его индикация выполняется в следующих элементах устройства: первый и второй ключи 21, 22, первый и второй блок памяти 23, 24; измеритель 25 отношения напряжений и блок 26 индикации.Результат деления величин .Я на Я 0, получаемый в измерителе 25 отношения напряжений является значением параметра Д, которое поступает на вход блока 26 индикации и высвечивается на табло либо передается на печать или в блок памяти...

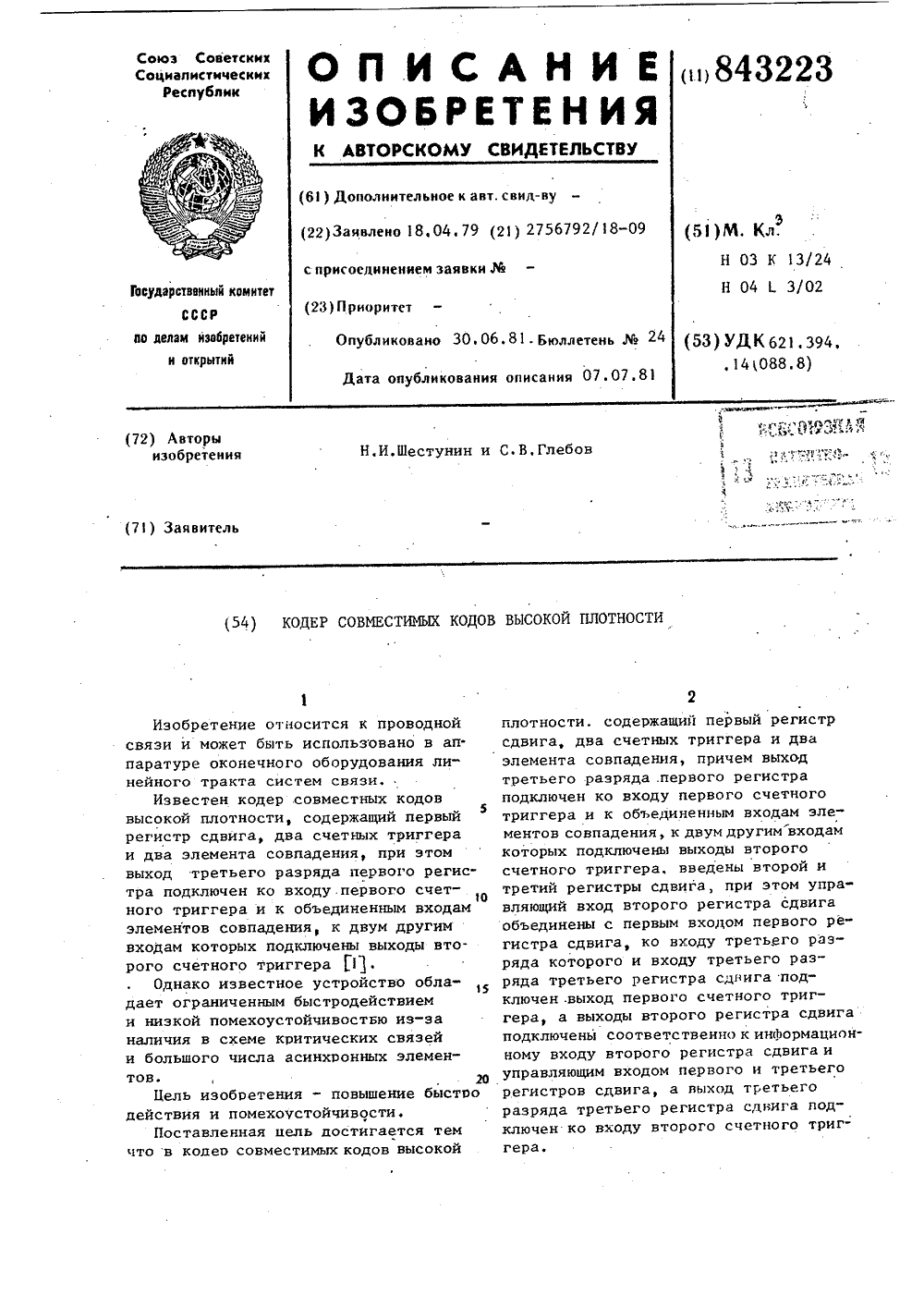

Номер патента: 843223

Опубликовано: 30.06.1981

Авторы: Глебов, Шестунин

МПК: H03M 13/21, H03M 13/33

Метки: высокойплотности, кодер, кодов, совместимых

...и т.д. разряды. Припоступлении на вход запрещенногочисла нулей (в данной схеме запрещенычислом нулей подряд три) на выходевторого регистра появляется единица,которая воздействует на управляющиевходы первого и третьего регистров1 и 7, переводя их в режим записи спараллельных входов, Единица на управляющем входе второго регистра 6 такжепереводит его в режим записи с параллельных входов, т.е. переводит его висходное состояние. При появлении единицы на выходе второго регистра 6следующим тактом происходит ее записьв нулевой разряд и цикл повторяется.Для реализации кода СКВПво второмрегистре 6 обратная связь берется свыхода второго разряда с тем, чтобык четвертому информационному нулюединица снова была в нулевом разрядедля повторения...

Номер патента: 842971

Опубликовано: 30.06.1981

Авторы: Данилов, Шестунин

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...8 через контакты ключа 12подключен второй накопительный конденсатор 9.50В режиме хранения выход первого выходного усилителя 10 через блок 1 коммутациисоединен с инвертирующим входом блока 2сравнения, а выход второго выходного усилителя 11 через блок 1 коммутации соединен55с инвертирующим входом блока 2 сравнения,второй накопительный конденсатор 9 через ключ 12 соединен с выходом электронного 4ключа 7 и входом второго выходного усилителя 11,Режим записи имеет два подрежима работы: увеличение заряда на емкости и его уменьшение.Выходное напряжение Ов режиме записи сравнивается с выходным напряжением 1 вьдблоком 2 сравнения. Напряжение ошибки подается на триггеры 3 и 4. Знак ошибки определяет состояние триггеров 3 и 4, от которых...

Номер патента: 731602

Опубликовано: 30.04.1980

Авторы: Прокопенко, Шестунин

МПК: H04B 3/04

Метки: канала, коррекции, связи

...задержкой, блоквычислений, второй формирующий фильтр 8, управляемый генератор 9 псевдослучайной последовательности, генератор 10 импульсов опробования, аналого-цифровой преобразователь 11, дополнительный аналого-цифровой преобразователь 12 и канал 13 связи.Устройство работает следующим образом,С выхода гармонического корректора 5 искаженный шумоподобный сигнал в аналоговой форме поступает на аналого-цифровой преобразователь 11, где он кванту- ется во времени и кодируется и в виде числа в параллельном коде поступает на блок 7. На другой вход блока 7 с выхода дополнительного аналого-цифрового преобразователя 12 поступает регенерированный синхронный сигнал также в виде числа, Числа на выходах аналого-цифровых преобразователей 11 и 12...

Номер патента: 488334

Опубликовано: 15.10.1975

Автор: Шестунин

МПК: H03K 17/041, H03K 3/26, H03K 5/153 ...

Метки: биполярных, импульсов, селектор

...1 О, коллектор которого через резистор 11 подключен к шинепитания, а на базу подается опорное напряжение, База транзистора 7 соединена с источником стробирующцх сигналов. 20Резисторы 5 и 9 в основном режиме работысхемы - режиме амплитудно-временной се.лекцпц биполярных импульсов - снижают рассеиваемую мощность ца транзисторах 2 25 и 7.В исходном состоянии транзисторы 1 и 3закрыты потенциалом источника 8 входного биполярного сигнала. Транзистор 2 открыл приложенным к его базе пороговым цапряже пнем. Транзистор 7 закрыт приложенным кего базе напряжением от источника стробирующих сигналов, транзистор 10 открыт.488334 оставитель И. Белякова Техред 3. Тараненко Корректор Т, Мироно ик дакто ж 902Л 1 инпстровий415 Изд Ка 1889 Тир...

Номер патента: 324701

Опубликовано: 01.01.1972

Авторы: Галчихин, Шестунин

МПК: H03K 3/2893

Метки: икм, линии, регенератор, связи, сигнала, цифрового

...схемы выбра г;.к, что ток, протекающий от источника и коллекторпого напряжения через резисторы 10 и 13 и стабилитрон 9 к источнику базового смещения 6, создает на базе транзистора 3 отрицательный потенциал, который запирает его. При открытых транзисторах 1 и 2 входы регенератора являются входами схемы совпадения. При воздействии на входы транзисторов 1 и 2, соответственно, отрицательного импульса передаваемого сигнала (фиг, 2 а) и отрицательной полуводны гармонического напряжения тактовой частоты (фиг. 2 б) и при превышении ими отрицательного порогового уровня - Утранзисторы 1 и 2 запираются, в результате чего транзистор 3 открывается, т. е. в момент времени 1 где 10 - момент опробования сигнала, происходит переключение порогового...
