Формирователь импульсов

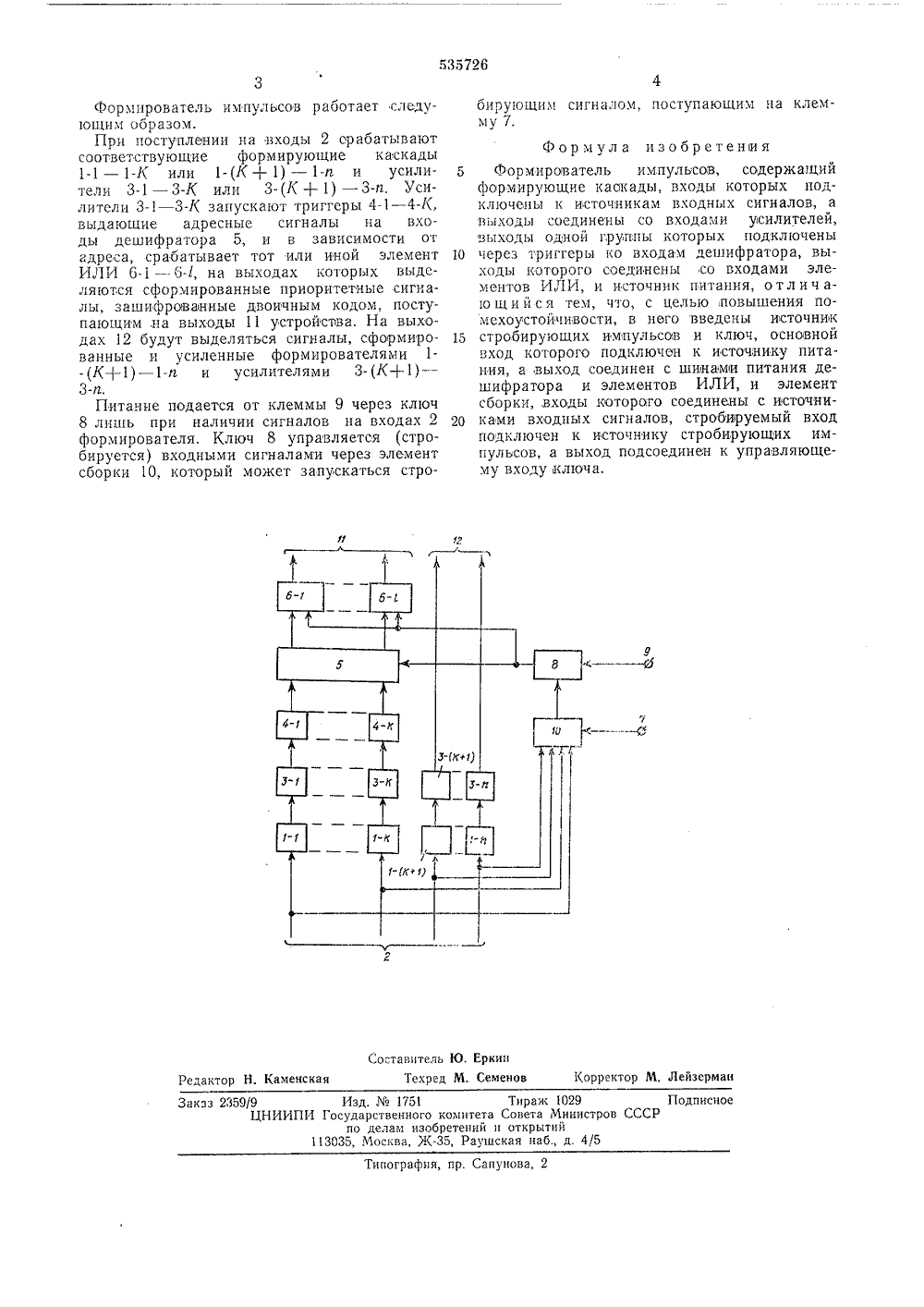

(и) 535726 Союз Советских Социалистических Республик) М.Кл ОЗК 5/О рисоедннением заявкиГасударственные комите Совета Министров СССР оо девам изобретенийи открытий 3) Приоритетпубликовано 15,1 Бюллетень42(088.8 Дата опубликования описания 22.11.76 2) Авторы изобретения Д, Ровинский, С,. В. Добролюбов ил 1) Заявитель(54) ФОРМИРОВАТЕЛЬ ИМПУЛЪСО Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики,Известен формирователь импульсов на основе формирующих каскадов и усилителей.Недостаток этого формирователя заключается в невозможности выделения сипналов.Наиболее близким техническим решением к данному изобретению является формирователь импульсов, содержащий формирующие каскады, входы которых подключены к источникам входных сигналов, а выходы соединены со входами усилителей, выходы одной группы которых подключены через триггеры ко входам дешифратора, выходы которого соединены со входами элементов ИЛИ, и источник питания.Недостатком этого формирователя импульсов является сравнительно низкая помехоустойчивость,Цель изобретения - повышение помехоустойчивости формирователя импульсов.Для этого в предлагаемый формирователь импульсов,введены источник стробирующих импульсов и ключ, основной вход которого подключен к источнику питания, а выход соединен с шинами питания дешифратора и элементов ИЛИ, и элемент сборки, входы которого соединены с источниками входных сигналов, стробируемый вход подключен к точнику стробирующих импульсов, а вых дсоединен к управляющему входу клю На чертеже приведена структурная электри ческая схема предлагаемого формировател ипульсов. Формирователь импульсов содержит формирующие каскады 1-1 - 1-К и 110 (К+ 1) - 1-п, входы 2 (п входов) которыхподключены к источникам входных сигналов,а выходы соединены со входами усилителей3-1 - 3-К и 3- (К + 1) - 3-и соответственно. Выходы усилителей 3-1 - 3-К через15 триггеры 4-1 - 4-К соответственно подключены ко входам дешифратора 5, выходыкоторого соединены со входами элементовИЛИ 6-1 - 6-/, Количество элементов связано соотношением: п)К) 1.20 В формирователь импульсов введены источник стробирующих импульсов, подключаемый к клемме 7 и ключ 8, основной вход которого подключен к клемме 9 источника питания, а выход соединен с шинами питания25 дешифратора 5 и элементов ИЛИ 6-1 - 6-1,и элемент сборки 10, входы которогосоединены с входами 2, стробируемый входподключен к,клемме 7 источника стробирующих импульсов, а выход подключен к уп 30 равляющему входу ключа 8,535726 г Составитель Ю. Еркиниенская Техред М. Семенов Корректор М. Лейзерман едактор ПодписноСССР Тираж 1029Совета Министроткрытийская наб., д. 4/5 Изд1751 ударственного комитет по делам изобретений 5, Москва, Ж-З 5, Рауш акзз 205919ЦНИИПИ Типография, пр. Сапунова Формирователь импульсов работает следующим образом.При поступлении на входы 2 срабатывают соответствующие формирующие каскады 1-1 - 1-К или 1- (К+ 1) - 1-а и усилители 3-1 - 3-К или 3- (К + 1) - З-о, Усилители 3-1 - 3-К запускают триггеры 4-1 - 4-К, выдающие адресные сигналы на входы дешифратора 5, и в зависимости от адреса, срабатывает тот или иной элемент ИЛИ 6-1 - -6-1, на выходах которых выдсляются сформированные приоритетные сигналы, зашифраванные двоичным кодом, поступающим,на выходы 11 устройства. На выходах 12 будут выделяться сигналы, сформированные и усиленные формирователями 1- - (К+1) - 1-а и усилителями 3- (К+1) - З-п,Питание подается от клеммы 9 через ключ 8 лишь при наличии сигналов на входах 2 формирователя. Ключ 8 управляется (стробируется) входными сигналами через элемент сборки 10, который может запускаться стробирующим сигналом, поступающим на клемФормула изобретения 5 Формирователь импульсов, содержащийформирующие каакады, входы которых подключены к источникам входных сигналов, а выходы соединены со входами усилителей, выходы одной группы которых подключены 10 через триггеры ко входам дешифратора, выходы которого соединены со входами элементов ИЛИ, и источник питания, отличаю щ и й с я тем, что, с целью повышения помехоустойчивости, в него введены источник 15 стробирующих импульсов и ключ, основнойвход которого подключен к источнику питания, а выход соединен с шинами питания дешифратора и элементов ИЛИ, и элемент сборкивходы которого соединены с источни ками входных сигналов, стробируемый входподключен к источнику стробирующих импульсов, а выход подсоединен к управляющему входу ключа.
