Мультивибратор

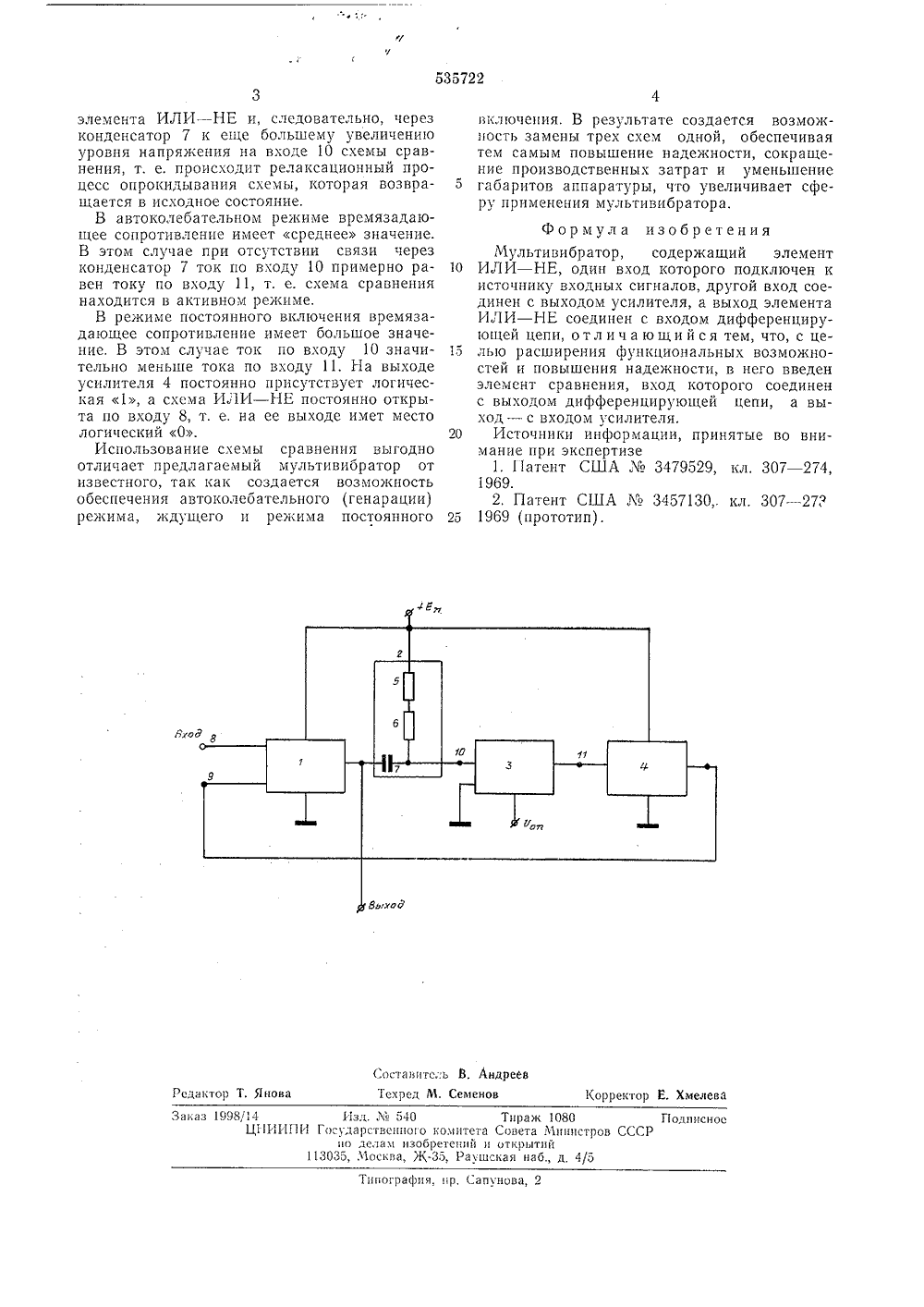

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 01) 535722 Союз Советскии Социалистических Респубпии, Кл,- Н ОЗК 3/О асударатвенный комитетСовета Министров СССРпо делам изобретенийи открытий 3) Приоритет но 15.11.6, Ьюллетень М 4 21.373.53088.8) ублико Дата опубликования описания 01,08.7(54) МУЛЬТИВ ОР Я 20 Предлагаемый мультивибратор предназна. чен для использования в радиотехнических устройствах различного назначения, в частности в аппаратуре, разрабатываемой на интегральных микросхемах, также в качестве экспонометра в фотоаппаратах,Известны мультиииораторы, используемые в радиотехнических устройствах, содержащие логическии элемент ии 1 - НЕ, выход которого соединен со входом дифференцирующей цепи, а один из входов - с выходом усилителя 111ледостатком этого мультивибратора явл ется возможность работы только в ждущем режиме.Известен мультивибратор, содержащий элемент ИЛИ - НЕ, один вход которого подключен к источнику входных сигналов, другой вход соединен с выходом усилителя, а выход элемента И,/1 И - НЕ соединен с входом дифференцирующей цепи 12.Известный мультивибратор обладает малой надежностью.С целью расширения функциональных возможностей и повышения надежности в предлагаемый мультивибратор введен элемент сравнения, вход которого соединен с выходом дифференцирующей цепи, а выход - с входом усилителя.На чертеже представлена функциональнаясхема предлагаемого мультивибратора. Мультивибратор сод ржит логический элемент ИЛИ - НЕ 1, дифференцирующую (времязадающую) цепь 2, схему сравнения 3,усилитель 4, дифференцирующую цепь 2, в5 которую входит времязадающее сопротивление, состоящее из двух последовательно соединенных переменных резисторов 5 и б и конденсатор 7, и входы Ь - 1.Мультивибратор работает следующим об 10 разом.В ждущем режиме времязадающее сопротивление мало. В этом случае для схемысравнения 3 обеспечивается существенноепреобладание тока (по входу 10 над током по15 входу 11), что создает на выходе усилителямалыи уровень напряжения, т. е. логическийо на входе У схемы И 1 И - НЕ. Это состояниесохраняется до тех пор, пока на входе 8 присутствует логический О,С приходом на вход 1 логической 1 вы.ход схемы И,/1 И - НЕ подсоединяется к земле, а через конденсатор 7 заземляется ивход 10 схемы сравнения 3, В результате навыходе усилителя появляется логическая 125 и выход схемы ИЛИ - НЕ поддерживаетсязаземленным уже ио входу 9, В этот период заряжается конденсатор 7. 11 осле зарядаконденсатора Е/, напряжение на выходе усилителя 4 уменьшается, что приводит (если на30 входе 8 находится уже логический О) к увеличению напряжения на выходе логического535722 Составитссв В. АндреевТсхред М, Семенов Редактор Т. Янова Корректор Е. Хмелева Заказ 1998114 Изд. М 540 Тираж 1080 Подписное Ц 11 ИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и открытий 113035, Москва, )К, Раушская наб д, 4/5Типография, ир, Сапунова, 2 элемента ИЛИ - НЕ и, следовательно, через конденсатор 7 к еще большему увеличению уровня напряжения на входе 10 схемы сравнения, т. е. происходит релаксационный процесс опрокидывания схемы, которая возвращается в исходное состояние.В автоколебательном режиме времязадающее сопротивление имеет среднее значение. В этом случае при отсутствии связи через конденсатор 7 ток по входу 10 примерно равен току по входу 11, т, е. схема сравнения находится в активном режиме,В режиме постоянного включения времязадающее сопротивление имеет большое значение. В этом случае ток по входу 10 значительно меньше тока по входу 11. На выходе усилителя 4 постоянно присутствует логическая 1, а схема ИЛИ - НЕ постоянно открыта по входу 8, т. е, на ее выходе имет место логический О.Использование схемы сравнения выгодно отличает предлагаемый мультивибратор от известного, так как создается возможность обеспечения автоколебательного (генарации) режима, ждущего и режима постоянного вкл 1 очения. В результате создается Возмож.ность замены трех схем одной, обеспечивая тем самым повышение надежности, сокращение производственных затрат и уменьшение 5 габаритов аппаратуры, что увеличивает сферу применения мультивибратора. Формула изобретенияМультивибратор, содержащий элемент10 ИЛИ - НЕ, один вход которого подключен кисточнику входных сигналов, другой вход соединен с выходом усилителя, а выход элементаИЛИ - НЕ соединен с входом дифференцирующей цепи, отличающийся тем, что, с це 15 лью расширения функциональных возможностей и повышения надежности, в него введенэлемент сравнения, вход которого соединенс выходом дифференцирующей цепи, а выход - с входом усилителя,20 Источники информации, принятые во внимание при экспертизе1. 11 атент США3479529, кл, 307 в 2,19 б 9,2, Патент США3457130,. кл. 307 - 27325 1969 (прототип),
