Номер патента: 374716
Автор: Авторы
Текст

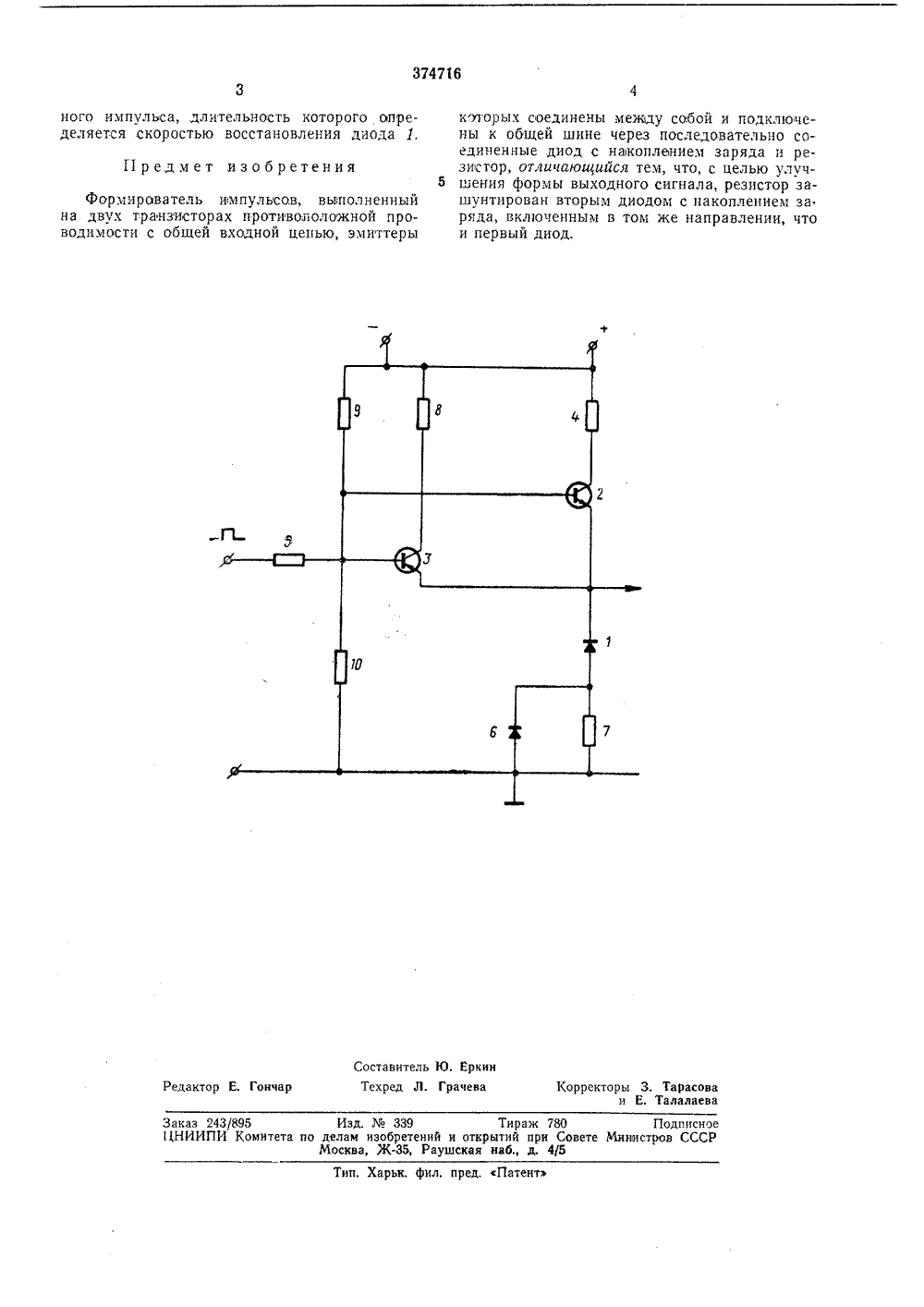

ОПИСАЙИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советских Социалистических РеспубликЗависимое от авт. свидетельства-Заявлено 12.Х.1970 (Ле 148048426-9)с присоединением заявки-Приоритет -Опубликовано 20.111.1973. Бюллетень15Дата опубликования описания 31 Х.1973 М. Кл. Н 03 с 3/33 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 621.373.52(088.8) Авторыизобретения М, А, Ананян, Е, Б. Алексеев и В, Г, Шульга Московский ордена Ленина энергетический институт Заявитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к области импульсной техники и может быть использовано в устройствах наносекундного диапазона, в вычислительной и измерительной технике.Известный формирователь импульсов, выполненный на двух транзисторах противоположной проводимости с общей входной цепью, эмиттеры которых соединены между сооой и,подключены к общей шине через паследовательно соединенные диод с накоплением заряда и резистор, имеют плохую форму выходного сигнала.Цель изобретения - улучшение формы выходного сигнала формирователя. Для этого упомянутый резистор зашунтирован вторым диодом с накоплением заряда, включенным в том же направлении, что и первый д над.На чертеже приведена принципиальная электрическая схема предлагаемого формирова тел я.Катод диода 1 с напооплением заряда подсоединен к эмиттерам транзисторов 2 и 3 противоположной проводимости.Коллектор транзистора 2 через резистор 4 подсоединен к источнику постоянного напряжения, а его база через резистор б - к источнику запускающих сигналов и к базе транзистора 3. Анод диада 1 с накоплением заряда подсоединен к катоду диода б с накоплением заряда, который шунтирует резистор 7 нагрузки. Коллектор траьзистора 3 через резистор 8 соединен с источником отрицательного напряжения, которое через дели 5 тель, образованный резисторами 9 и 10, подается на базу транзистора 3,В исходном состоянии транзистор 2 закрыт, а транзистор 3 открыт, Через диоды 1и 6 с,накоплением заряда протекает прямойш ток.При поступлении входного положительного сигнала транзистар 3 закрывается, а транзистор 2 открывается. Через диоды 1 и б начинает протекать обратный ток. Длительность15 фазы высокой обрапной проводимости диодаЬ существенно меньше длительности фазы высокой ооратной проводимости диода 1.Таким образом, после поступления входного сигнала диод б резко восстанавливается,20 при этом на резисторе 7 нагрузки происходитформирование переднего фронта импульса,длительность которого определяется скоростью восстановления диода 6.По окончании фазы высокой обратной25 проводимости диода 1 последний также восстанавливается, при этом схема формирователя отключается большим обратным сопротивлением диода 1 от резистора 7 нагрузки.Напряжеиие на резисторе 7 резко уменьшаетзо ся до,нуля, формируется задний фронт выходдактор Е. Гонч Заказ 243/895 Изд.339 Тираж 7801 НИИПИ Комитета по делам изобретений и открытий при СоветеМосква, Ж, Раушская иаб., д, 4/5 Подписное нистров СССРТип. Харви. фил. пред. Патент ного импульса, длительность которого определяется скоростью восстановления диода 1. 11 редмет изобретения Формирователь импульсов, выполненный на двух транзисторах противоположной проводимости с обшей входной цепью, эмиттеры которых соединены меиду собой и подключены к общей шине через последовательно соединенные диод с накоплением заряда и резистор, отличающийся тем, что, с целью улуч шения формы выходного сигнала, резистор зашунтирован вторым диодом с накоплением за ряда, включенным в том же направлении, что и первый диод.
СмотретьЗаявка
1480484
М. А. Анан Е. Б. Алексеев, В. Г. Шульга Московский ордена Ленина энергетический институт
Авторы изобретени
МПК / Метки
МПК: H03K 3/33
Метки: импульсов, формирователь
Опубликовано: 01.01.1973
