Генератор импульсов

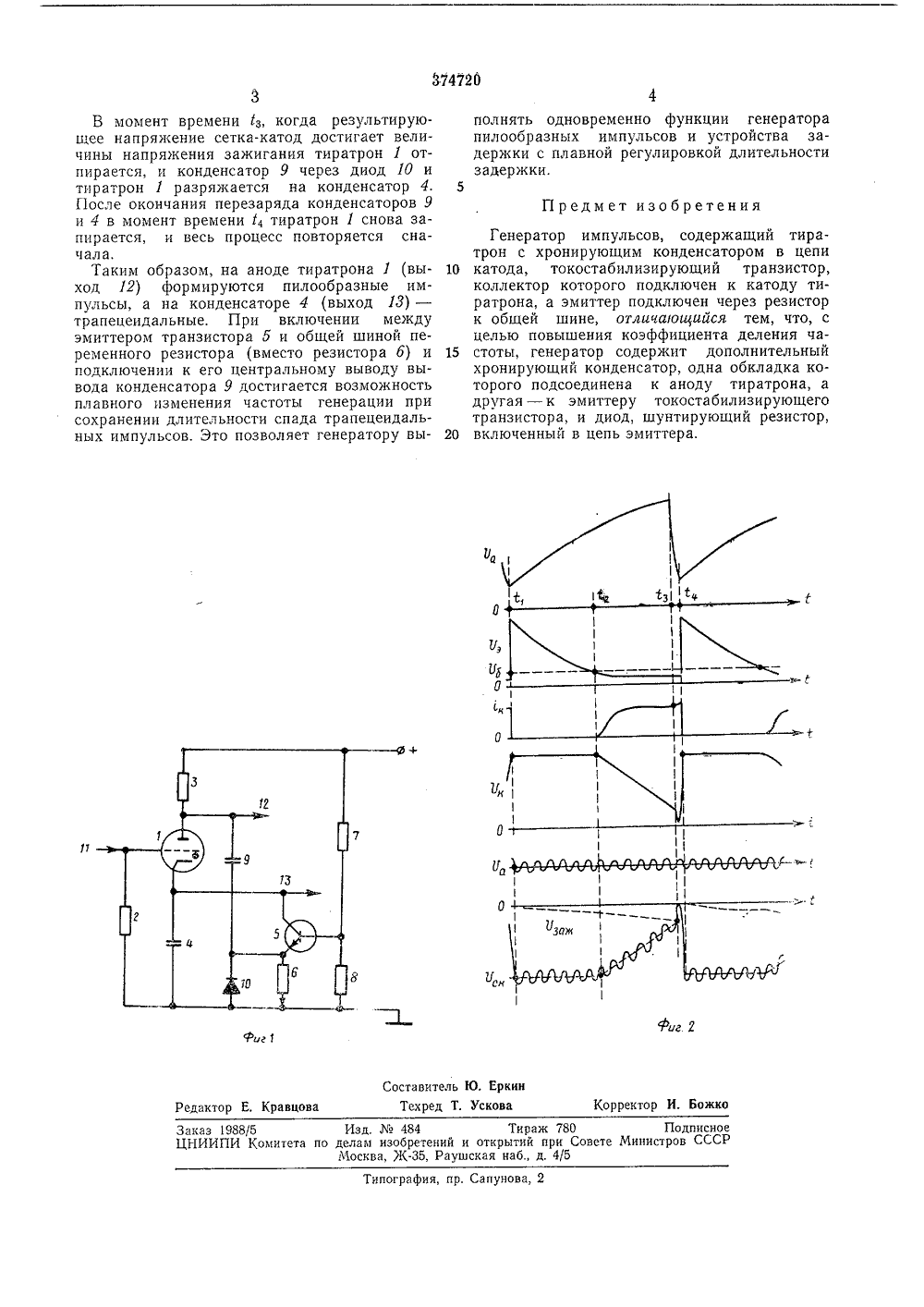

Зависимое от авт. свидетельстваН 031 с 4,50 Заявлено 07 М,1971 (ат" 6279 26 соединением заявкиПриоритетОпубликовано 20,111,1973. Бюллетень1 Дата опубликования описания ЗОЛ 11.973 Комитет по аелввт изобретений и аткрыти при Совете Министров СССРовал Заявит Все зации институт ороительства ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к радиоэлектронной технике и кожет быть использовано в формирователях пилообразного напряжения.Известны генераторы импульсов, содержащие тиратрон с хронирующим конденсатором в цепи катода, токостабилизируоций транзистор, коллектор которого подключен к катоду тиратрона, а эмиттер подключен через резистор к общей шине.Цель изобретения - повышение коэффициента деления частоты.Предложенный генератор содержит дополнительный хронирующий конденсатор, одна обкладка которого подсоединена к аноду тиратрона, а другая - к эмиттеру токостабилизирующего транзистора, и диод, шунтирующий резистор, включенный в цепь эмиттера.Ча фиг. 1 поедставлена принципиальная электрическая схема предложенного генератора импульсов; на фиг. 2 - временные диаграммы напряжений и токов в его цепях.Генератор импульсов содержит тиратрон 1, сеточный резистор 2, анодный резистор 3, хронирующий конденсатор 4, токостабилизируюшии транзистор 5, эмиттерный резистор б, резисторы 7 и 8 цепи смещения, дополнительный хронирующий конденсатор 9, диоды 10, 11 (вход) и 12 и 13 (выходы).Работу генератора импульсов рассмотрим с использованием временных диаграмм, где У 1 У, - потенциалы на аноде, катоде исетке тиратрона 1, У и Уе - потенциалы наэмиттере и базе транзистора 5, 1 - ток коллектора транзистора 5, Ссн и 1 заж резуль 5 тирующее напряжение сетка - катод и напряжение зажигания тиратрона 1,В установившемся режиме работы генератора периодически отпирается тпратрон 1,что сопровождается быстрым перезарядомО конденсаторов 4 и 9, и медленно восстанавливается напряжение на них при запертомтиратроне 1. При перезаряде напряжение наконденсаторе 9 уменьшается, а на конденсаторе 4 увеличивается. С момента времени5 запирания тиратропа 1 заряжается конденсатор 9 ог источника питания через резисторы3 и б. Определенное время транзистор 5 остается закрытым благодаря тому, что заряднымтоком конденсатора 9 на эмиттере поддеркиО вается потенциал выше, чем потенциал базы,По мере заряда конденсатора 9 потенциал нааноде тиратрона 1 растет, ток заряда и потенциал эмиттера уменьшаются, а напряжение на конденсаторе 4 остается постоянным.5 С момента временипотенциал эмиттерастановится меньше потенциала базы, транзистор 5 открывается, и начинает разряжатьсяконденсатор 4, При этом потенциал катодатиратрона 1 уменьшается, а потенциал анодаО продолкает увеличваться,аказ 1988/5 Изд, М 484 Тираж 780 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб д. 4/5 Типография, пр. Сапунов В момент времени 1 з, когда результирующее напряжение сетка-катод достигает величины напряжения зажигания тиратрон 1 отпирается, и конденсатор 9 через диод 10 и тиратрон 1 разряжается на конденсатор 4. После окончания перезаряда конденсаторов 9 и 4 в момент времени 14 тиратрон 1 снова запирается, и весь процесс повторяется сначалаа.Таким образом, на аноде тиратрона 1 (выход 12) формируются пилообразные импульсы, а на конденсаторе 4 (выход И) - трапецеидальные. При включении между эмиттером транзистора б и общей шиной переменного резистора (вместо резистора б) и подключении к его центральному выводу вывода конденсатора 9 достигается возможность плавного изменения частоты генерации при сохранении длительности спада трапецеидальных импульсов. Это позволяет генератору выполнять одновременно функции генератора пилообразных импульсов и устройства задержки с плавной регулировкой длительности задержки.5 Генератор импульсов, содержащий тиратрон с хронирующим конденсатором в цепи 10 катода, токостабилизирующий транзистор,коллектор которого подключен к катоду тиратрона, а эмиттер подключен через резистор к общей шине, отличающийся тем, что, с целью повышения коэффициента деления ча стоты, генератор содержит дополнительныйхронирующий конденсатор, одна обкладка которого подсоединена к аноду тиратрона, а другая - к эмиттеру токостабилизирующего транзистора, и диод, шунтирующий резистор, 20 включенный в цепь эмиттера.
