Кварцевый генератор

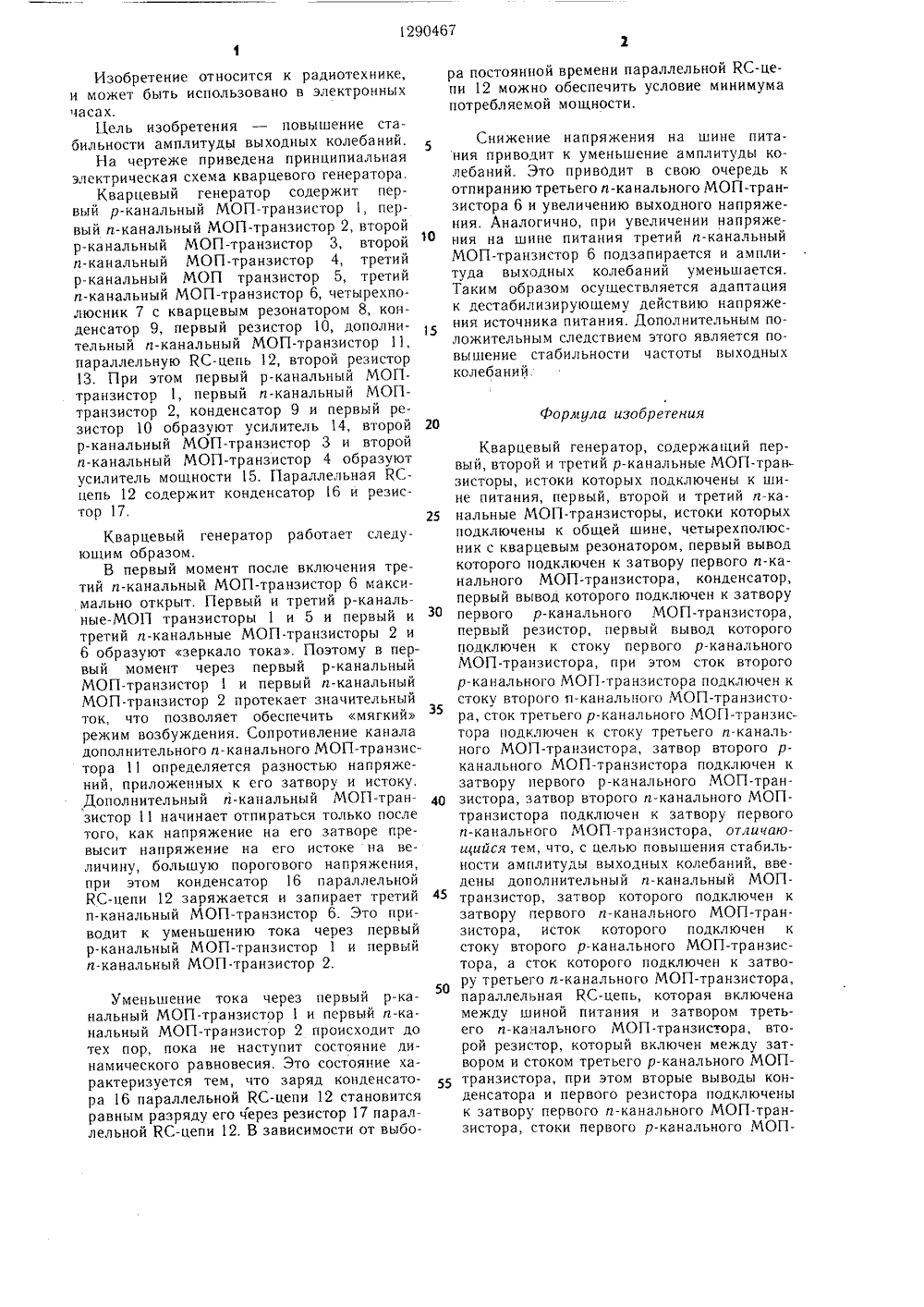

. использовано в элекзобретения - повышелитуды выходных кожит три р-канальных и 5, три л-канальных и 6, четырехполюсник К) ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение м.тронных часах. Цельние стабильности амлебаний. Г-р содерМОП-транзистора 1,3г МОП-транзистора 2,7 с кварцевым резонатором 8, конденсатор 9, два резистора 10 и 13, дополнительный л-канальный МОП-транзистор 11, параллельную КС-цепь. При этом транзисторы 1 и 2, конденсатор 9 и резистор 10 образуют у-ль 14, транзисторы 3 и 4 образуют у-ль мощности 15, цепь 12 содержит конденсатор 16 и резистор 17. Снижение напряжения на шине питания приводит к уменьшению амплитуды колебаний. Далее отпирается транзистор 6 и увеличивается выходное напряжение. При увеличении напряжения на шине питания транзистор 6 подзапирается и амплитуда выходных колебаний уменьшается. Осуществляется адаптация к дестабилизирующему действию напряжения источника питания. Положительным следствием этого является повышение стабильности частоты выходных колебаний. 1 ил.Изобретение относится к радиотехнике, и может быть использовано в электронных часах.Цель изобретения - повышение стабильности амплитуды выходных колебаний.На чертеже приведена принципиальная электрическая схема кварцевого генератора,Кварцевый генератор содержит первый р-канальный МОП-транзистор 1, первый и-канальный МОП-транзистор 2, второй р-канальный МОП-транзистор 3, второй и-канальный МОП-транзистор 4, третий р-канальный МОП транзистор 5, третий и-канальный МОП-транзистор 6, четырехполюсник 7 с кварцевым резонатором 8, конденсатор 9, первый резистор 10, дополнительный л-канальный МОП-транзистор 11, параллельную КС-цепь 12, второй резистор 13. При этом первый р-канальный МОП- транзистор 1, первый л-канальный МОП- транзистор 2, конденсатор 9 и первый резистор 10 образуют усилитель 14, второй р-канальный МОП-транзистор 3 и второй л-канальный МОП-транзистор 4 образуют усилитель мощности 15. Параллельная КС- цепь 12 содержит конденсатор 16 и резистор 17,Кварцевый генератор работает следующим образом.В первый момент после включения третий и-канальный МОП-транзистор 6 максимально открыт. Первый и третий р-канальные-МОП транзисторы 1 и 5 и первый и третий п-канальные МОП-транзисторы 2 и 6 образуют зеркало тока. Поэтому в первый момент через первый р-канальный МОП-транзистор 1 и первый и-канальный МОП-транзистор 2 протекает значительный ток, что позволяет обеспечить мягкий режим возбуждения. Сопротивление канала дополнительного и-канального МОП-транзистора 11 определяется разностью напряжений, приложенных к его затвору и истоку. Дополнительный и-канальный МОП-транзистор 11 начинает отпираться только после того, как напряжение на его затворе превысит напряжение на его истоке на величину, большую порогового напряжения, при этом конденсатор 16 параллельной КС-цепи 12 заряжается и запирает третий п-канальный МОП-транзистор 6. Это приводит к уменьшению тока через первый р-канальный МОП-транзистор 1 и первый п-канальный МОП-транзистор 2. Уменьшение тока через первый р-канальный МОП-транзистор 1 и первый и-канальный МОП-транзистор 2 происходит до тех пор, пока не наступит состояние динамического равновесия, Это состояние характеризуется тем, что заряд конденсатора 16 параллельной КС-цепи 12 становится равным разряду его через резистор 17 параллельной КС-цепи 12. В зависимости от выбо ра постоянной времени параллельной КС-цепи 12 можно обеспечить условие минимумапотребляемой мощности. Снижение напряжения на шине питания приводит к уменьшение амплитуды колебаний. Это привОдит в свою очередь к отпиранию третьего п-канального МОП-транзистора 6 и увеличению выходного напряжения. Аналогично, при увеличении напряжения на шине питания третий п-канальный МОП-транзистор 6 подзапирается и амплитуда выходных колебаний уменьшается. Таким образом осуществляется адаптация к дестабилизирующему действию напряжения источника питания. Дополнительным положительным следствием этого является повышение стабильности частоты выходных колебаний 51015 Форлула изобретения 20 25 30 35 40 45 50 Кварцевый генератор, содержащий первый, второй и третий р-канальные МОП-транзисторы, истоки которых подключены к шине питания, первый, второй и третий п-канальные МОП-транзисторы, истоки которых подключены к обшей шине, четырехполюсник с кварцевым резонатором, первый вывод которого подключен к затвору первого л-канального МОП-транзистора, конденсатор, первый вывод которого подключен к затвору первого р-канального МОП-транзистора, первый резистор, первый вывод которого подключен к стоку первого р-канального МОП-транзистора, при этом сток второго р-канального МОП-транзистора подключен к стоку второго и-канального МОП-транзистора, сток третьего р-канального МОП-транзистора подключен к стоку третьего п-канального МОП-транзистора, затвор второго рканального МОП-транзистора подключен к затвору первого р-канального МОП-транзистора, затвор второго и-канального МОП- транзистора подключен к затвору первого и-канального МОП-транзистора, отличаюиийся тем, что, с целью повышения стабильности амплитуды выходных колебаний, вве. дены дополнительный и-канальный МОП. транзистор, затвор которого подключен к затвору первого п-канального МОП-транзистора, исток которого подключен к стоку второго р-канального МОП-транзистора, а сток которого подключен к затвору третьего п-канального МОП-транзистора, параллельная КС-цепь, которая включена между шиной питания и затвором третьего и-канального МОП-транзистора, второй резистор, который включен между затвором и стоком третьего р-канального МОПтранзистора, при этом вторые выводы конденсатора и первого резистора подключены к затвору первого и-канального МОП-транзистора, стоки первого р-канального МОП1290467 Составитель В. РудайРедактор Т. Парфенова Техред И. Верес Корректор А. ОбручарЗаказ 7913/54 Тираж 922 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 транзистора и первого а-канального МОПтранзистора объединены и подключены к второму выводу четырехполюсника с кварцевым резонатором, а затворы третьего ипервого р-канальных МОП-транзисторов объединены
