Кочемасов

Номер патента: 1837937

Опубликовано: 30.08.1993

Авторы: Голованчиков, Кочемасов, Мишта, Моисеенко, Тябин

МПК: B01D 29/11

Метки: фильтрующий, элемент

...В процессе вязания эластомерные нити, которые образуют грунтовые петли, предварительно растягиваются, Это позволяет получить предельно плотную структуру грунта, так как в свободном состоянии эластомерные нити в петлях сжимаются. Излишки дополнительной уточной нерастяжимой нити 3 располагаются между грунтовыми петлями 1 лицевой и изнаночной сторонами, образуя ворсовые элементы 4 с двух сторон поверхностей фильтровального материала.Фильтровальный материал для фильтрующего элемента объемного типа получают на двухфонтурной трикотажной машине путем провязывания на иглах обоих игольниц эластомерной нити под предварительным натяжением 3,2 - 4,5 Н и прокладыванием дополнительной уточной нерастяжимой нити между грунтовыми петлями лицевой и...

Номер патента: 1830515

Опубликовано: 30.07.1993

Авторы: Кочемасов, Ревун

МПК: G04F 10/00

Метки: времени, задержки, запаздывания, элемента

...3, 4, (фиг. 1 б). Часть импульсовполученной таким образом нерегулярнойпоследовательности пропускается черезэлемент задержки с временем запаздывания Тз, Алгоритм управления и частота 1 вхвходных импульсов при этом подбираютсятаким. образом, чтобы неравномерностьследования импульсов уменьшилась вдвое,до значения Тз =. 1/2 1 вх. Момент строгоговыполнения равенства фиксируется по исчезновению спектральных составляющих сномерами щ = 1, 3, 5, (см, фиг. 1 б). Далееизмеряют значение 1 и по формуле Т:1/2Ьвх рассчитывают время запаздывания элемента задержки,На основе данного способа может бытьреализовано несколько вариантов измерителей (фиг. 2, 4).В одном из них (фиг. 2) дробное давление частоты выполняется делителем 2 с переменным коэффициентом...

Номер патента: 1747883

Опубликовано: 15.07.1992

Авторы: Кочемасов, Кряженкова, Лузинский

МПК: G01B 11/26

Метки: задатчик, оптический, положения, углового

...призма 8, которая вместе сшестерней 7 расположена соосно с осью5 призмы 4. Призма 8 имеет возможность вращения относительно призмы 4, Автоколлиматор 9 закреплен в корпусе задатчика иоптически связан с многогранной призмой .4, а автоколлиматор 10 закреплен также в .10 корпусе, но оптически связан с многогранной призмой 8, количество граней которойне кратно количеству граней призмы 4. Вкачестве примера принято, что количествограней призмы 4 равно и, а количество гра 15 ней призмы 8 равно )т), В частном случаеоптические оси обоих автоколлиматороврасположены в одной плоскости.Оптический задатчик работает следующим образом,20. Перед началом задания углов задатчикюстируют, перемещая призму 4 вместе спризмой 8 с помощью привода...

Номер патента: 1742995

Опубликовано: 23.06.1992

Авторы: Кочемасов, Лузинский, Рыжков

МПК: H03M 1/48

Метки: код, перемещения

...1 и зи ф соотвественно. На входыСКВТ 4 поступают аналоговые сигналы соответственно видов Оп 1 зи (ф 1) 3 п(щ ) иОпсоз(ф )зи( йй), а на выходах СКВТ 4 50формируются соответственно первыйсигнал Опзй( а-ф 1 )зп(ал) и второйсигнал Опсоз( а - ф 1 )3 и( сл). Второйсигнал поступает на вход блока 5 ФЦАП, где. модулируется в функции тц ф, т.е. на выходе блока 5 формируется сигнал видаОп 1 соз( а - ф) т 9 ф 2, который суммируетсяс первым выходным сигналом СКВТ 4 в сум-. маторе 6, На выходе сумматора 6 имеет место сигнал видаОзп(всХзи( а - ф)+ соз(а -ф) Щ 3,который выпрямляется с помощью ФЧВ 7 и поступает на вход ПНЧ 8, где в зависимости от знака поступающего сигнала преобразуется в частоту на соответстВующих в зависимости от знака выходах ПНЧ...

Номер патента: 1721788

Опубликовано: 23.03.1992

Авторы: Будишов, Кочемасов

МПК: H03B 19/00

Метки: сигналов, синтезатор

...из каналов и случайного начального смещения рабочего участка характеристики ЦАП. При этом суммирование полезных сигналов осуществляется синфазно (по напряжению), а паразитных - по мощности, вследствие чего и достигается положительный эффект - снижение уровня паразитных спектральных составляющих относительно амплитуды спектра полезной составляющей, При достаточно большом числе каналов в данном синтезаторе сигналов может быть получен существенный выигрыш в отношении уровня дискретных паразитных составляющих спектра,На чертеже представлена функциональная схема синтезатора сигналов,Синтезатор сигналов содержит тактовый генератор 1, формирователь 2 кода фазы, формирователь 3 отсчетов синтезируемого сигнала, фильтр 4 нижних частот,...

Номер патента: 1720142

Опубликовано: 15.03.1992

Авторы: Будишов, Кочемасов

МПК: H03B 19/00

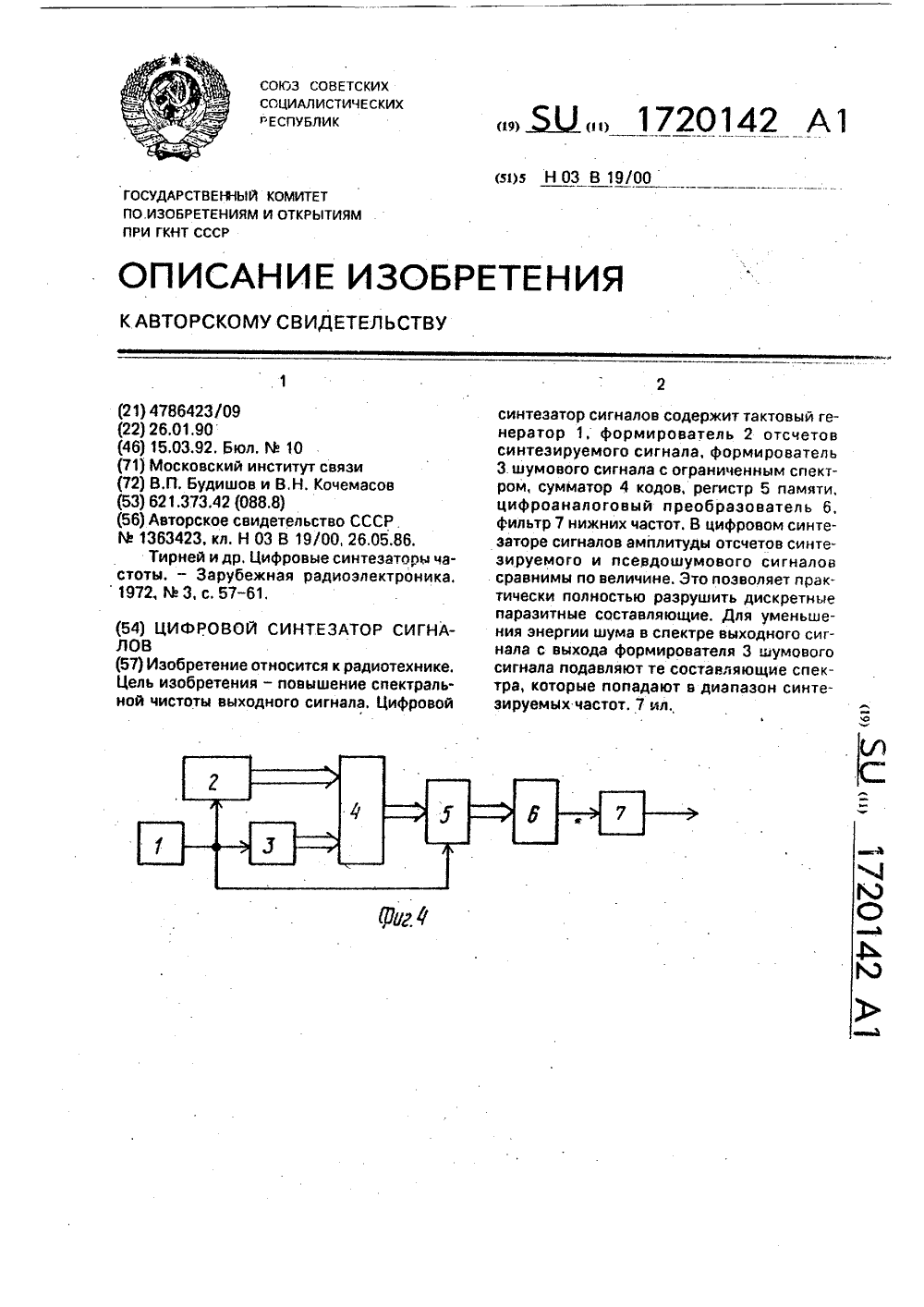

Метки: сигналов, синтезатор, цифровой

...Кс синтезируемого сигнала дискретный спектр паразитных составляющих преобразуется в дискретно-непрерывный. При этом, хотя энергия шумов возрастает примерно в 2 раза, уровень паразитных составляющих спектра, которые трансформировались из дискретных в дискретно-непрерывные, снижается. Все сказанное выше, однако, справедливо лишь в том случае, если не учитываются значительные по своей величине переходные процессы и глитчи цифроаналоговых преобразователей.Поскольку реальным ЦАП присущ значительный уровень переходных процессов и глитчей, то при названных выше методах введения шума дискретные паразитные составляющие спектра, обусловленные переходными процессами и глитчами, размываются незначительно.В данном синтезаторе амплитуды отсчетов...

Номер патента: 1686693

Опубликовано: 23.10.1991

Авторы: Будишов, Жаров, Кочемасов

МПК: H03C 3/00

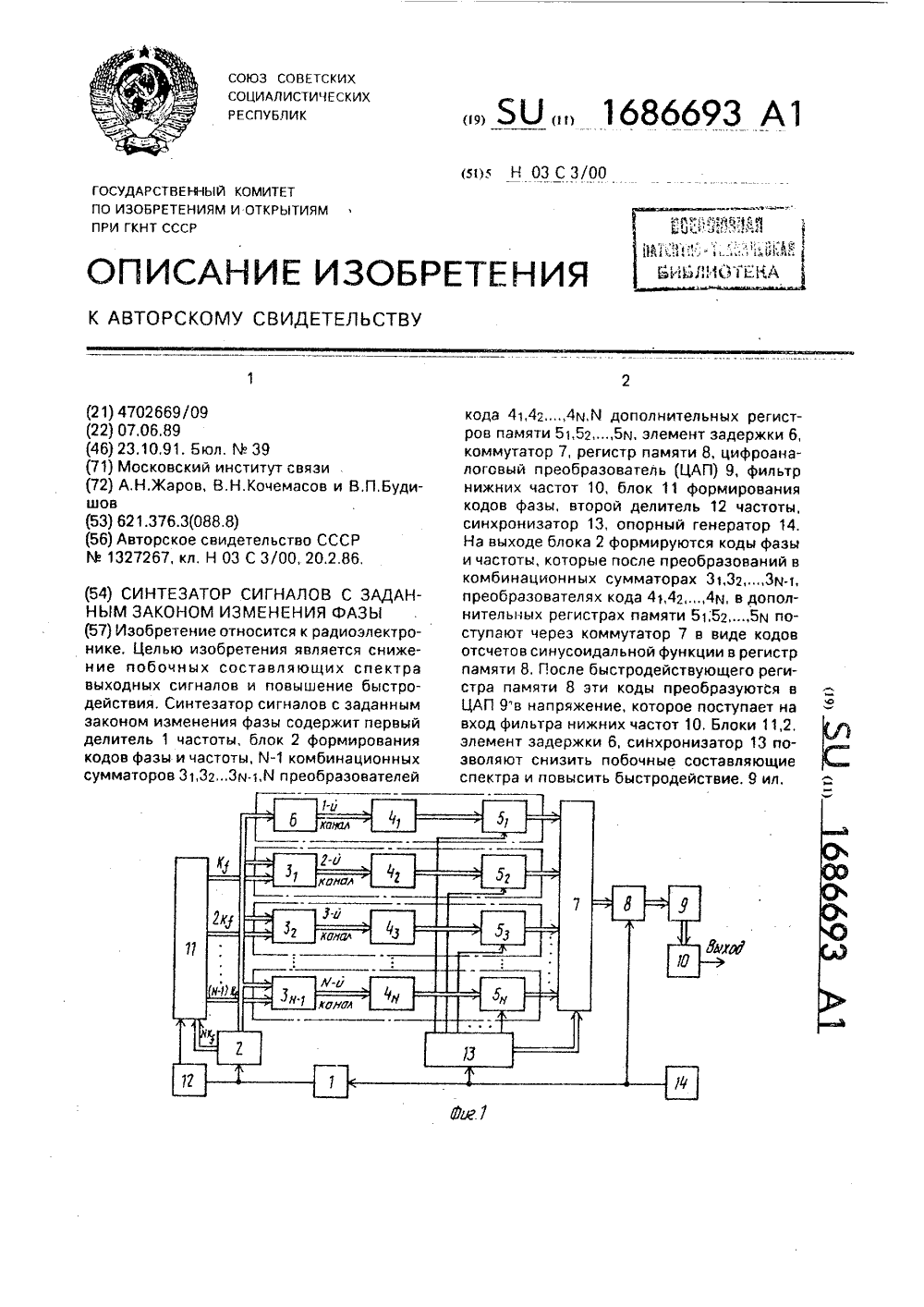

Метки: заданным, законом, изменения, сигналов, синтезатор, фазы

...вариант (фиг.7) - для случая, когда устройство используется в качестве синтезатора сигналов (коды нэ выходах блока 11 меняются с каждым тактом частоты 1 т).Первый вариант блока 1 1 (фиг,6) реализован на основе накопителя 15, который имеет разрядность, равную сумме разрядности одного иэ преобразователей 41,.4 и кода и разрядности числа М, представленного в двоичном виде. Накопитель 15 тактируется импульсами с выхода второго делителя 12 частоты, Усеченный до входной разрядности преобразователей 41,4 и кода код частоты, равный МК и подаваемый на вход блока 11, делится в делителях 20;.20.20 з кода на И, В случае, когда 8=2 ,Р р = 0,1, 2,3, деление кода на 2 р эквивалентно простому сдвигу кода на р-разрядов, и делители 201,202,20 э кода...

Номер патента: 1651294

Опубликовано: 23.05.1991

Авторы: Будишов, Кочемасов, Фадеев

МПК: G06F 1/02, G06F 15/31

Метки: сигналов, формирования

...разряда (фиг,2 е, утолщенная линия означает случайное значение (К т 1 Если сумматор 5 переполняется (код Кс2+щ), то это свидетельствует о том, что стробированный импульс переполнения должен поступать на вход делителя 11 оез задержки,Для обеспечения такого режима служит коммутатор 10, Таким образом осуществляется выравнивание стробированнцх импульсов переполнения при одновременном введении фазового джиттера (фиг.2 ж), После прохождения этих импульсов через делитель 11 скоэффициентом деления пц формируется квазимеандр(фиг.2 з, пз= 2), При этом фазовые ошибки, соответствующие фронтам, декоррелируются.Поскольку код задержки Кт вычисляет ся по формуле Кт = Кр /Кгс, то после добавления случайных чисел он изменяется,Ко + Ксл Кгс 2Кт - у- К+...

Номер патента: 1615868

Опубликовано: 23.12.1990

Авторы: Кочемасов, Соболев

МПК: H03K 5/13

Метки: задержки, импульсов

...высокой точности и стабильности задержкн импульсов при старении. изменении температуры, влажности или каких-либо других факторов является высокая точность и стабильность кру.-и.:.ны изменения задержки импульсов обеспечение такой стабилизации вустссйстве задержки импульсов достигается в результате сравнения, приращения задержки импульсов при максимал ььсм к оде 1 уд,.и ГРс 1 ксс эталонным интервалом времени Тэ.Рассогласования между Тя и Т,сводится к нулю системой автспсдстройки, которая включается каждыйраэ, когда на первый управляющийвход устройства подается положительный импульс. Пс этому импульсу выходы первого 10 и второго 11 коммутаторов подключаются к своим первыминфсрмапионным входам, второй блок9 выборки-хранения переводится...

Номер патента: 1608778

Опубликовано: 23.11.1990

Авторы: Будишов, Кочемасов

МПК: H03B 19/00

Метки: синтезатор, цифровой, частот

...вспомогательного сигнала на интервале периодичности. В простейшем случае это могут быть отсчеты синусоиды на интервале 0-2 к, :разрядные коды отсчетов Кс и Кь синтезируемого и вспомогательного сигналов поступают на соответствующие входы первого 7 и второго 8 умножителей по параллельным Е-разрядным шинам, В первом 7 и втором 8 умножителях происходит пере-.101520 множение кодов К и Кь с соответствующими весовыми коэффициентами а, и аь, сформированнйми в блоке 9 формирования. весовых коэффициентов и поступающими. на другие входы первого 7 и второго 8 умножителей. При выполнении условия ас =1 а ь суммарный сигнал занимает всю шкалуЦАП 11. Отсчеты синтеэируемого и вспомогательного сигналов складываются в сумматоре 10. Период решетчатой...

Номер патента: 1604409

Опубликовано: 07.11.1990

Авторы: Балашов, Кондакова, Кочемасов, Тябин

МПК: B01D 35/02

Метки: проточного, типа, фильтрующее

...и дроссельным устройством 15,Устройство работает следующим образом,Очищаемая жидкость благодаря на-асу 4 циркулирует в замкнутом конту 25ре 13, Поступая в Фильтрующее устройство через входной ггатрубок 2 и сапла 3, поток жидкости создает в переходном цилиндре 7 разряженне. Наибольшее разряжение наблюдается в зонерадиальных отверстий 8 переходногоцилиндра:7, У входного торца фильтровального элемента 1 давление в потоке восстанавливается (в результатерасширения струи) да величины, дастан35точной для вытеснения ачищеннаи жидкости из фильтравальнога элемента вемкость. Режим движения жидкости вусловиях изменения расхода жидкостипо длине Фильтравальнога элемента сохраняется постоянным благодаря наличию кануснай вставки 9, чта абеспечипает...

Номер патента: 1579990

Опубликовано: 23.07.1990

Авторы: Бабенко, Ковшов, Кочемасов

МПК: E21B 47/02

Метки: наклона, скважины, угла, феррозондовый

...плоскости наклона скважины. При этом ппоскость внутренней рамки 3, на которой закреплен феррозонд5 б, с помощью маятника 5 сохраняет горизонтальное положение. Основные 7 и 8 и дополнительные 9 и 10 катушки индуктивности жестко закрепленные с корпусом 1, изменяют свое .по О ложение относительно оси чувствительности феррозонда 6 пропорционально синусу угла наклона скважины,в 1 п х "-х,20Как видно из выражения (2), выходное напряжение прямо пропорционально измеряемому углу. 0 360(1) Б = К Н в 1 п(6 -" 1 с 1) С выхода делителя 13 частоты через второй усилитель 24 мощности низкочастотный ток с частотой Гн поочередно подается в катушки 7-10 индуктивности, в которых создается переменное магнитное поле, проекция вектора которого на...

Номер патента: 1569988

Опубликовано: 07.06.1990

Авторы: Кочемасов, Кряженкова, Лузинский, Окуньков

МПК: H03M 1/48

Метки: код, перемещения

...Эти напряженияП вхп вжыи У сов вхпы поюдаются на первый и второй входы датчика 14, на выходе которого формирует ся сигнал П вп иС вЫсоз 0 ++ П,щ сов у з 1 пь) йвп о =У,впийв 1 п(с(-4.Этот сигнал выпрямляется с помощьюФЧВ и поступает на входы преобразователя напряжение - частота 6, преобразователя 8 напряжения в код и анало-.гового сумматора 12. При условии Ы=этот сигнал равен О и схема находитсяв устойчивом состоянии.В случае, если происходит изменение подвижной части датчика 14, т.е. 0тогда сигнал с выхода ФЧВ 5 не равен О и с помощью преобразователя напряжение - частота 6 преобразуется в импульсы, поступающие по первому или второму выходам, изменяя код на выходах реверсивного счетчика 7. Одновременно с этим сигнал с выхода ФЧВ 5...

Номер патента: 1555806

Опубликовано: 07.04.1990

Авторы: Кочемасов, Ревун, Шпилев

МПК: H03C 3/00

Метки: повторяющихся, сигналов, формирователь, частотно-модулированных

...для компенсации регулярной помехи. С выхода первого сумматора 1 последовательность кодов преобразуется первым ЦАП 2 в ступенчатоизменяемое напряжение и после сглаживания интегрирующим усилителем 3 и сглаживающим фильтром 4 аналоговый сигнал компенсации регулярной помехи поступает на информационный вход блока 5 автоподстройки частоты, Управление регулируемым усилителем 6 и коммутатором 10 производится по сигналам с выхода дешифратора 9, который является дешифратором состояний АЦП 8, при этом последовательность управляющих кодов в аналоговую форму преобразуется вторым ЦАП 7. Наличие управляющих сигналов, позволяющих осуществлять контроль состояния АЦП 8, и совместная работа указанных блоков с блоком 11 вычиТания и позволяют повысить...

Номер патента: 1539769

Опубликовано: 30.01.1990

Авторы: Будишов, Кочемасов

МПК: G06F 7/50

Метки: кодов, накопитель

..., причем количество верных двоичных, знаков этого кода составляет К 1. Мультиплексор 5.Г 1-1 одинраз за каждые Мтактов подключает 1 О к информационному входу В-го регистра 4.Г 1 выход (Б)-го регистра 4.Я.Сигнал управления мультиплексором5.0-1 формируется (Г 1-1)-м КЯ-триггером 7.Г 1-1.15 Ошибка усечения, накопленная в(Г 1-2)-го регистра 4.Г 1-2 через мультиплексор 5,И, Разрядность (Б)-горегистра 4.Г 1-2 равнаК,1 -Р. 1 о 8 (М 1 ). Разрядность второго сумматора 3.2(регистра 4,2) равнаК =В +1 оя МКоличество верных знаков кода навыходе второго регистра 4.2 равно Р.Ошибка усечения, накопленная за Мтактов сигнала на втором выходе блока 6 последовательного деления частоты,устраняется посредством записи во второй,регистр 4.2 кода с выхода...

Номер патента: 1538929

Опубликовано: 30.01.1990

Авторы: Богуславский, Кочемасов, Осинина, Петров, Ступников

МПК: B02C 19/18

Метки: дезинтеграции, металлов, руд, цветных

...8), вероятность внедрения в которые электрических разрядов достаточно высока. Ультразвук, сфокусированный ультразвуковыми излучателями 6 и МЭП, не только интенсифицирует процесс разрушения, но и способствует лучшему выносу через отверстия просеивающей поверхности 8 продуктов электроимпульсного разрушения. В результате не только сни 5 10 15 20 25 30 35 40 45 50 55 жается их переизмельчение, но и энергоемкость переработки.После того, как продукты электроимпульсного разрушения, представляющие собой преимущественно сростки ценных включений с минералами вмещающей породы, проходят отверстия просеивающей поверхности 8, они оказываются в камере 5 доизмельчения, т,е. в зоне ультразвукового доизмельчения. Время, необходимое частицам для...

Номер патента: 1537800

Опубликовано: 23.01.1990

Авторы: Бабенко, Ковшов, Кочемасов

МПК: E21B 47/02

Метки: азимута, датчик, феррозондовый

...а в пределах одного расчлененного феррозонда пары обмоток возбуждения соединены междусобой электрически последовательнои согласно и через коммутатор 16 под.ключены к выходу генератора 17 воз-;буждения, Выход фильтра 15 второйгармоники соединен с входом выпрямителя 18, выход которого подключен квходу аналого-цифрового преобразователя (АЦП) 19, выход которого соединен с входом блока 20 индикации сигнала.В приведенной конструкции расчлененные феррозонды 1 - 3 содержат потри пары стержней, В общем случаеколичество пар стержней может бытьбольше, в зависимости от максимально возможного количества пазов 4, 5,б, выполненных в подложке 7.Феррозондовый датчик азимута работает следующим образом.Генератор 17 возбуждения формируетсигнал возбуждения,...

Номер патента: 1529431

Опубликовано: 15.12.1989

Авторы: Кочемасов, Нечаев, Раков

МПК: H03K 5/153

Метки: задержки, линия

...время регулируемой задержки. Младшие разрядыкода задержки К поступают на входдополнительного регистра 4.1. Импульс с выхода коммутатора 1.1 поступает на тактовый вход дополнительного регистра 4.1, на первый входкоммутатора 1.2 через дополнительныйэлемент 5,2 задержки, а также навторой вход коммутатора 1.2 черездополнительный элемент 6,2 задержкии элемент 2.2 задержки. Коммутатор1.2 управляется сигналом с выходадополнительного регистра 4.1, который соответствует второму по старшинству разряду кода задержки К .Таким образом, управляемая линия задержки представляет собой регулярную структуру, состощую из И последовательно включенных ячеек,Импульс на выходе устройства задерживается относительно входногонаЗД Зк 3 А ггде Тз - время...

Номер патента: 1525694

Опубликовано: 30.11.1989

Авторы: Кочемасов, Нечаев, Раков

МПК: G06F 1/02

Метки: сигналов, синтезатор, цифровой

...ин егрирование кода скорости и форми ующий линейно изменяющийся код ча тоты.,Для синтеза дискретного частотно о сигнала блок 8 Формирования кода ча тоты (фиг, 4) содержит счетчик 22 и зелпамяти 23,.Нулевым сигнал управления счетчик 22 устан вливается в начальное состояне, При единичном управляющем сигнал разрешается работа счетчика 22, кс 1 торый осуществляет последовательнь" перебор адреса узла 23 памяти. Н выходе узла 23 памяти формируется к д частоты, значение которого измен ется в соответствии с заданной проаммой. Выбор необходимой программы о уществляется кодом номера програм,.поступающим с блока 1 ввода парам тров.Блок 7 формирования верменных интервалов (фиг. 5) представляет собой счетчик 24 периода радиоимпульсфв и счетчик...

Номер патента: 1518642

Опубликовано: 30.10.1989

Авторы: Анисимов, Балашов, Букацевич, Кочемасов, Кочемасова, Тябин

МПК: F25B 39/02, F28B 1/02

Метки: конденсатор

...патрубок3 из внутренней полости, образованнойцилиндрической перегородкой,Повысить эффективность процессаконденсации можно выбором оптимальнойконструкции вертикальной цилиндри "ческой пористой металлокерамическойстенки перегородки (фиг. 3, 4).Парогазовая смесь, проходя черезпористый материал цилиндрической перегородки 4, будет двигаться по путинаименьшего сопротивления, т.е. большая часть пара будет проходить черезучастки пористых стенок перегородки,отдаленные от труб с охлаждающим теплоносителем 5.Винтовые канавки 9, выполненныена наружной и внутренней поверхностяхстенки перегородки с шагом, равнымшагу навивки труб с охлаждающим теплоносителем, и без смещения относительно них, снижают сопротивление потоку при движении в...

Номер патента: 1514920

Опубликовано: 15.10.1989

Автор: Кочемасов

МПК: E21B 47/02

Метки: азимута, инклинометра

...3. После того, как процесс синхронизации закончен, частота гармонического сигналауправляемого генератора 4 стано вится равной частоте возбуждения Й ,.а сдвиг фаз между ними имеет конечную малую величину, необходимую для выработки напряженйя рассогласования, поддерживающего режим синхронизации. Гармонический сигнал, снимаемый с выхода управляемого генератора 4, запитывает обмотки возбуждения феррозондов 5 и б. Сигнал, поступающий с третьего .выхода делителя 2 частоты, управляет работой коммутатора 7, который при поступлении каждого очередного прямоугольного импульса на управляющий вход поочередно подключает к входу управляемого полосового фильтра 9 первый выход делителя 2 частоты и выходы феррозондов 5 и 6. При этом на первый вход...

Номер патента: 1510066

Опубликовано: 23.09.1989

Авторы: Кочемасов, Нечаев, Раков

МПК: H03C 3/08

Метки: линейной, модуляцией, сигналов, синтезатор, частотной

...выбирается таким образом, чтобы р-и переходмежду затвором и каналом не открывался и ни в какой момент времени, тоактивная составляющая тока (от источника) практически отсутствует. Е см Пмзи(2 прт+ 3 ь+ Ьв)ю где П - напряжение на затворет-го транзистора (ш =1 и),Е ее - напряжение источника 6П - амплитуда напряжения источника 7ЬЦ - фазовый сдвиг на ш-м выходе фазовращателя 4.Очевидно, что канал полевоготранзистора будет открыт лишь тогда,50 3 151006Изобретение относится к радиотехнике и может быть использовано в технике радиосвязи для переноса спектра сигнала по частоте.Целью изобретения является улучшение развязки между цепями входного и гетеродинного сигналов.На фиг, 1 показана электрическая схема смесителями на фиг. 2 и 3 -...

Номер патента: 1473806

Опубликовано: 23.04.1989

Авторы: Балашов, Кондакова, Кочемасов, Тябин

МПК: B01D 35/02

Метки: жидкостей, ионообменной

...насос 8 и дроссель 9.Устройство работает следующим образом.Очищаемая жидкость в смеси с ионитами посредством насоса 8 циркулирует взамкнутом контуре 7. Поступая в полостьэлемента через штуцер 2 (фиг. 1), выполненный в виде сопла, выходная кромка которого расположена в одной плоскости вторцом фильтровал ьного элемента, потоксмеси создает на начальном участке (на расстоянии 0,5 - 1 Д) разрежение, которое приводит к гфитоку жидкости снаружи внутрьэлемента, а затем на участке-- к избыточному давлению, под действием которогоочищенная жидкость вытесняется из элемента наружу в емкость 6. Длина участка1 составляет 6 - 8 Д.Благодар интенсивному перемешиваниюс потоком жидкости и ионитами ионообменный процесс на поверхности ионитов...

Номер патента: 1465968

Опубликовано: 15.03.1989

Авторы: Кочемасов, Нечаев, Раков

МПК: H03K 5/13

Метки: задержки, импульсов, управляемой

...задержки через 30время Т +Т относительно момента поступления входного импульса (Т +ввремя постоянной задержки формирователя 5 коротких импульсов).Для правильной работы устройстванеобходимо, чтобы к моменту поступления короткого импульса на вход Иотводной линии 2 задержки закончи"лись переходные процессы в регистре1 и мультиплексоре 3, который должен 4 оустановиться в состояние, соответствующее коду К младших разрядов.Мультиплексор 3 под действием кодаК мподключает соответствующий отводлинии 2 задержки к входу демультиплексора 6, При этом импУльс на выходе мультиплексора 3 (фиг.2 г) оказывается задержанным относительно импульса на входе линии 2 задержки на времяравное КТ р акс/М И + Т,. 50 Номер выхода демультиплексора 6,на котором с...

Номер патента: 1464282

Опубликовано: 07.03.1989

Авторы: Жаров, Кочемасов

МПК: H03B 19/00, H03M 7/00

Метки: кода, модуляцией, полиномиальной, сигнала, фазы, формирования, частотной

...3.1 - код - К щ 7 + (- -К +2 з 2 + К,)щ + К,. Воспользовавшись соотно-.5 шением 10(4) Р + 2 Рз 35 К э = 2 Рэ,Таким образом, используя здесьвместо кодов, пропорциональных коэффициентам Р, Р и Р, полинома (3),их линейные комбинации КК 7 и Кз, 40получаем требуемый код фазы приЯ = 3. Действуя последовательно поприведенному выше алгоритму, можнонайти необходимые линейные комбинации и для М ) 3. Результат удобно 45свести в табл. 1, где представленычисленные множители при коэффициентах полинома Р Р . , Рдля каждого из кодов КК К (дляслучая М5)50Таблица 1. 1 Е 3 1 Г Р Р 2 Рэ Р+ Р 5 1/4 1/57/2 6 559 306 480 24 1 0 О О 0 1/2 1/31 20 20 ОО О К Кэ К 5, э щ(щ+1) (2 щ+1)6и учтя задержку на такт, находим код фазы на выходе накопителя 1.1 20К = (К...

Номер патента: 1464155

Опубликовано: 07.03.1989

Авторы: Будишов, Кочемасов, Некрасов, Новиков

МПК: G06F 7/50

Метки: десятичный, одноразрядный, сумматор

...элементами И 2 и 3, атакже элементом ИЛИ 6. На вторыевходы всех остальных элементов ИСВЛ 10 ЧАЮЩЕЕ ИЛИ 8, 9 и 11 подаетсяуровень логического нуля. При этомвторой, третий и четвертый разрядывыхода входного двоичного сумматора1 складываются по модулю два соответственно с вторым, третьим, четвертым разрядами числа 10 (1010) эле ментами ИСКЛЮЧАЮЩЕЕ ИЛИ 10-12.;Когда числа на выходе двоичноговходного сумматора 1 равны 12 (1100),13 (1101), на второй вход элемента ИСКЛЮЧАЯЦЕЕ П 1 11 поступает уровень единицы, формируемый элементами И 4 и 5, а также элементом НЕ 7. На вторые входы элементов ИСКЛЮЧАЮЦЕЕ ИЛИ 10 и 12 подается также логическая единица. На вторых входах элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 8 и 9 уровень логической единицы, формируемый...

Номер патента: 1453147

Опубликовано: 23.01.1989

Авторы: Балашов, Букацевич, Кочемасов, Кочемасова, Тябин

МПК: F28F 1/40

Метки: теплообменная, труба

...протекая черезтрубу 1, делится на два потока.Один поток - часть теплоносителя,, сформированный проволочной спиралью2, закручивается по винтовой линиис образованием пристеночной зоны,а другой - движущийся в цилиндрической вставке 3 в осевом направлении, образует ядро интенсивно перемешивающегося (пульсирующего) потока. 2 О За счет выполнения вставки 3 из 35высокопористого ячеистого проницаемого материала осуществляется интенсивный обмен между потоками теплоносителя пристеночной зоны и ядра, который наиболее ярко выражен при 40 превышении величины осевой составля" ющей средней скорости винтового течения Ч над средней скоростью Чодвижения теплоносителя в порах встав. ки 3, т,е., если 45Ч (1) в области границ фильтрационного и...

Номер патента: 1452954

Опубликовано: 23.01.1989

Авторы: Бабенко, Ковшов, Кочемасов

МПК: E21B 47/02

Метки: азимута, датчик, феррозондовый

...о номере сигнальной обмотки, с АЦП 17 и 8 -информация о величине выходного напряжения и подается в блок 19 регистрации инфор 45 мации,Если выходной сигнал не удовлетворяетнеравенству (3), генератор 21 прямоугольных импульсов и счетчик 22 производят коммутацию следующих двух ортогональныхсигнальных обмоток,В рассматриваемом случае имеем четыреэлемента расчлененного феррозонда. Следовательно, угол р определяется из соотноше- ния где к - количество элементов расчлененного феррозонда.52954 143Тогда погрешность измерения ьй, обусловленная аппроксимацией функции з 1 п /2, равнаЬА= /2 - зи у/2=34 23 51015 20 25 Формула изобретения На информационные входы дешифратора РР 1 поступает сигнал логического О или логической 1, взависимости от...

Номер патента: 1446287

Опубликовано: 23.12.1988

Авторы: Ковшов, Кочемасов, Шейко

МПК: E21B 47/02

Метки: азимута, датчик, феррозондовый

...осуществляться автоматически или вручную. В последнем случае коммутатором может быть механический переключатель.Если подложка 4 имеет форму квадрата со стороной Ь = 2 г, ширину профилированного паза Р , расстояние между пазами й, то 1.1 с 2 пмакс Ь или 1 с пмакс гф где и с- максимально возможное количество пазов, выпол" ненных на данной подложке,2 г-й и3 а амскс Если подложка имеет форму круга. радиуса г, то 1 находится иэ следукнцего выражения;) 144628Обмотки 9 возбуждения основной пары стержней 5 и дополняющих еедвух пар стержней 7 и обмотки 9 возбуждения дополнительной пары стерж 5 ней 6 и дополнякцих ее двух пар стержней 8 соединены через коммутатор 12 с генератором 13 возбуждения. Фильтр 11 второй гармоники, выпрямитель 14,...

Номер патента: 1417165

Опубликовано: 15.08.1988

Авторы: Кочемасов, Раков

МПК: H03B 19/00

Метки: синтезатор, частот

...2 код Кь) в регистре 11 с каждым импульсом опорно" го генератора 1 сдвигается в сторону старших разрядов. На выходе Р-триггера 12 формируются логические сигналы длительностью Т , которые затем преобразуются элементом И 13 в импульсы неравномерной выходной последовательности ДПКД 2, длительность которых равна длительности импульсов опорного генератора 1, При этом опорный импульс (-1)-й группы формируется в момент записи в регистр 11 кодаы.( )Управляемый блок 3 задержки может быть выполнен в соответствии с фиг, 5, Нерегулируемая часть представляет собой регистр 14 сдвига наР2 разрядов, тактируемый импульсами опорного генератора 1, Регулируемая часть также содержит регистр 15 сдвига, выходы 2 Р -разрядов которого подключаются к входу линии...
