Преобразователь сигналов синусоидальной формы в число импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

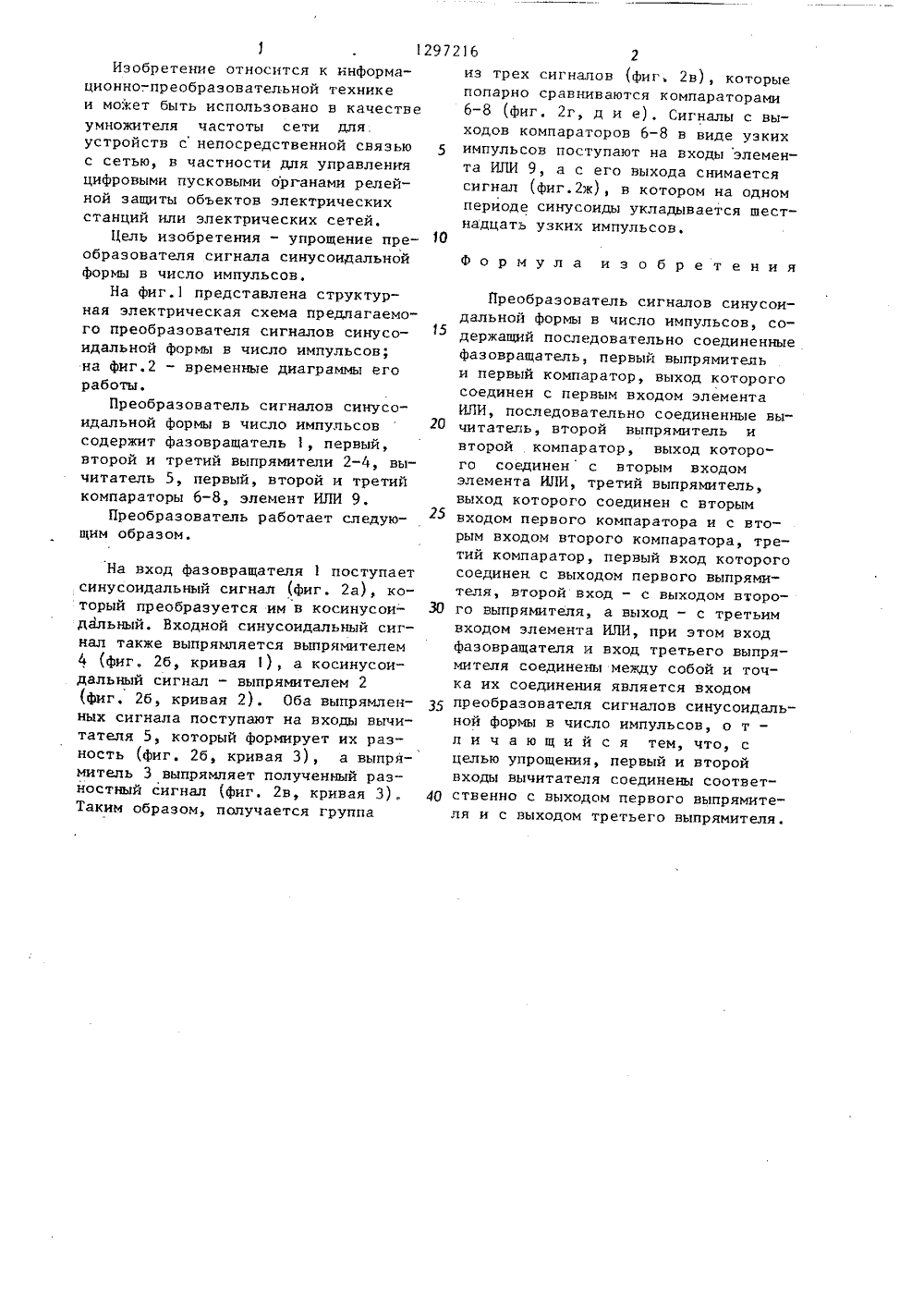

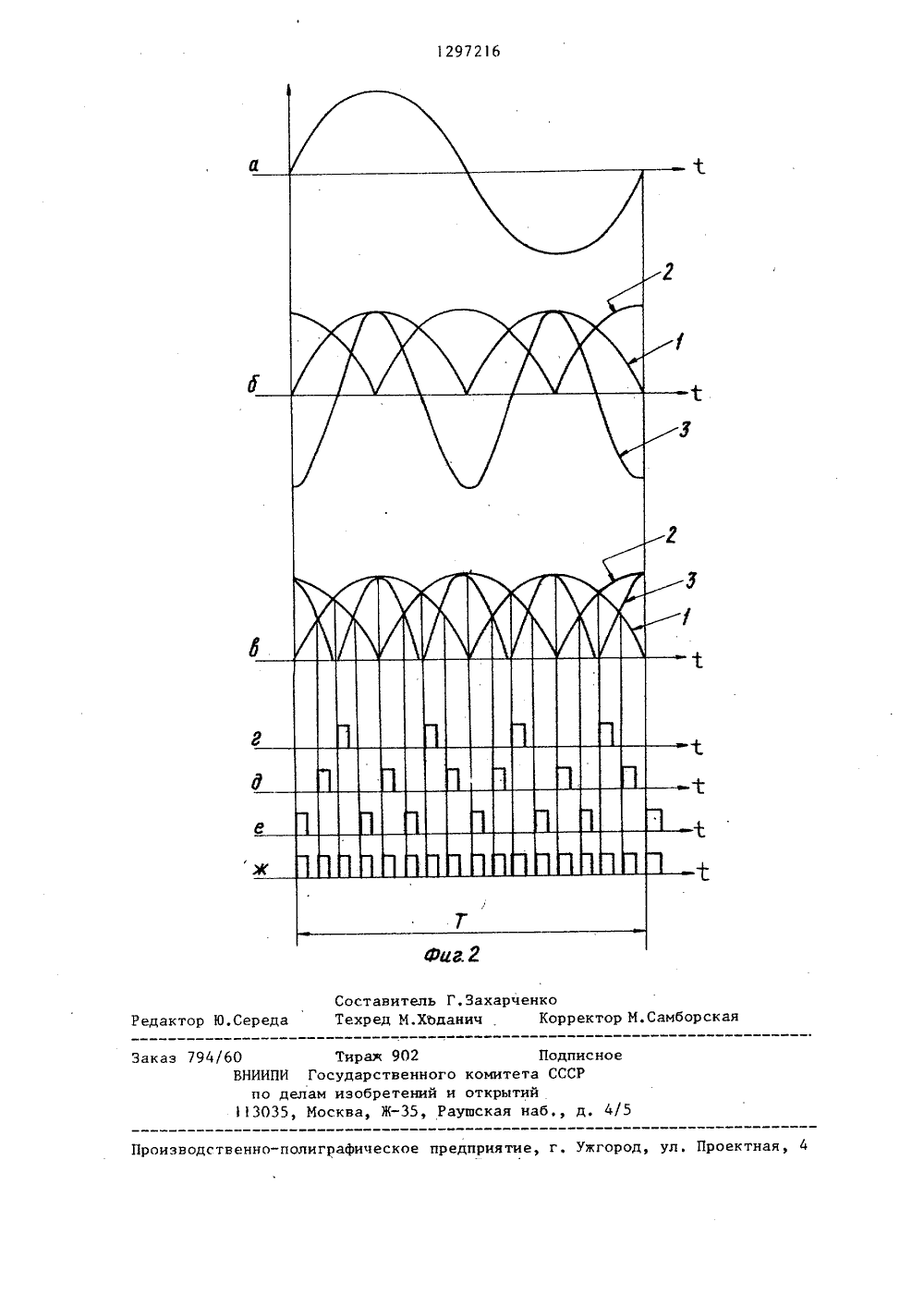

/В,инус ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ИСАНИЕ И Н ДВТОеСКОмУ Сви(56) Авторское свидетельство СССРИ, кл, Н 03 В 19/10, 1978.Авторское свидетельство СССРУ 860275, кл. Н 03 В 19/00, 1979,(54) ПРЕОБРАЗОВАТЕЛЬ СИГНАЛОВ СИНУСОИДАЛЬНОй ФОРМЫ В ЧИСЛО ИМПУЛЬСОВ(57) Изобретение относится к информационно-преобразовательной технике.Цель изобретения - упрощение преобразователя сигнала с оидальнойформы в число импульсовУстройствосодержит фазовращатель 1, три выпрямителя 2-4, вычитатель 5, три компаратора 6-8, элемент ИЛИ 9. Для достижения цели 1-й и 2-й входы вычитателя 5 соединены соответственно с выходом выпрямителя 2 н с выходом выпрямителя 4. 2 ил.Изобретение относится к информационно-. преобразовательной технике и может быть использовано в качествеумножителя частоты сети дляустройств с непосредственной связьюс сетью, в частности для управленияцифровыми пусковыми органами релейной защиты объектов электрическихстанций или электрических сетей.Цель изобретения - упрощение преобразователя сигнала синусоидальнойформы в число импульсов,На фиг.1 представлена структурная электрическая схема предлагаемого преобразователя сигналов синусоидальной формы в число импульсов;на фиг.2 - временные диаграммы егоработы.Преобразователь сигналов синусоидальной формы в число импульсовсодержит фазовращатель 1, первый,второй и третий выпрямители 2-4, вычитатель 5, первый, второй и третийкомпараторы 6-8, элемент ИЛИ 9.Преобразователь работает следующим образом. На вход фазовращателя 1 поступает синусоидальный сигнал (фиг. 2 а), который преобразуется им в косинусоидальный. Входной синусоидальный сигнал также выпрямляется выпрямителем 4 (фиг. 26, кривая 1), а косинусоидальный сигнал - выпрямителем 2 (фиг. 26, кривая 2). Оба выпрямленных сигнала поступают на входы вычитателя 5, который формирует их разность (фиг. 26, кривая 3), а выпрямитель 3 выпрямляет полученный разностный сигнал (фиг. 2 в, кривая 3). Таким образом, получается группа 297216 2из трех сигналов (фиг, 2 в), которыепопарно сравниваются компараторами6-8 (фиг, 2 г, д и е). Сигналы с выходов компараторов 6-8 в виде узких5 импульсов поступают на входы элемента ИЛИ 9, а с его выхода снимаетсясигнал (фиг.2 ж), в котором на одномпериоде синусоиды укладывается шестнадцать узких импульсов.1 ОФормула изобретения Преобразователь сигналов синусоидальной формы в число импульсов, содержащии последовательно соединенныечфазовращатель, первый выпрямительи первый компаратор, выход которогосоединен с первым входом элементаИЛИ, последовательно соединенные вычитатель, второй выпрямитель ивторой компаратор, выход которого соединен с вторым входомэлемента ИЛИ, третий выпрямитель,выход которого соединен с вторымвходом первого компаратора и с вторым входом второго компаратора, третий компаратор, первый вход которогосоединен с выходом первого выпрямителя, второй вход - с выходом второ го выпрямителя, а выход - с третьимвходом элемента ИЛИ, при этом входфазовращателя и вход третьего выпрямителя соединены между собой и точка их соединения является входом 35 преобразователя сигналов синусоидальной формы в число импульсов, о т -п и ч а ю щ и й с я тем, что, сцелью упрощения, первый и второйвходы вычитателя соединены соответ ственно с выходом первого выпрямителя и с выходом третьего выпрямителя,1297216 едактор Ю.Серед Зака Подписноекомитета СССР крытиикая наб Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,/60 ВНИИПИ по д 113035Составитель Г. ЗахарченкоТехред М.Хбданич Корректор М.Самборска Тираж 902 Государственного ам изобретений и Москва, Ж, Раув
СмотретьЗаявка
3965470, 11.10.1985
МОГИЛЕВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
ПАРКОВ НИКОЛАЙ ФЕДОРОВИЧ, УСИК ВАСИЛИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: H03B 19/00, H03K 12/00
Метки: импульсов, сигналов, синусоидальной, формы, число
Опубликовано: 15.03.1987
Код ссылки
<a href="https://patents.su/3-1297216-preobrazovatel-signalov-sinusoidalnojj-formy-v-chislo-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Преобразователь сигналов синусоидальной формы в число импульсов</a>
