H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 156986

Опубликовано: 01.01.1963

МПК: H02J 7/12, H02P 13/12

Метки: 156986

...сопротивление нагрузки с выходным сспротивлением контура и тем самым добиться высокого к. п. д, устройства,Выпрямленный мостом В, зарядный ток 1 Ч так же как и переменный ток,на входе моста, не зависит от величины нагрузки, которой является заряжаемая батарея БПоэтому, несмотря на возрастание напряжения батареи по мере ее заряда, зарядный ток остается практически неизменным в течение всего времени заряда.Индуктивно-емкостный резонансный контур может быть выполнен не только по Т-образной, но и по мостовой схеме (фиг. 2), при которой к.п.д., коэффициент мощности и точность стабилизации такие же, как при Т-образной схеме. В обеих схемах коэффициент должен быть равен ,нулю.15 б 98 бПри наличии трехфазной пита, ошей сети предлагаемое...

Номер патента: 156992

Опубликовано: 01.01.1963

МПК: H02J 3/42

Метки: 156992

...входного сигнала. На сопротивлении Р нагрузки триода выделяется продектированное напряжение. Если сигнал на входе триода Т, отсутствует, то триод открывается за счет тока в базе. С его коллектора напряжение, равное напряжению источника питания, подается через диод Д 4 (кремниевьш стабилитрон) и сопротивления В, и Яо на вход триода Т- Напряжение на конденсаторе С 4 в это время отсутствует. В момент поступления переменного напряжения па вход триода Т, его сопротивление па участке эмиттер - коллектор будет изменяться с частотой сигнала. Соответственно изменится напряжение на его коллекторе. Когда напряжение на коллекторе достигнет напряжения стабилизации кремниевого диода - стабилитрона Д, то оп пробьется, и конденсатор С 4 зарядится до...

Номер патента: 157007

Опубликовано: 01.01.1963

МПК: H02J 13/00

Метки: 157007

...в пространстве на угол Я, равный 90 электрическим градусам (см. фиг. 2).Концы одноименных фазных обмоток Аь В, и С, статора 1 ц А., В. и С ротора 2 соединены. К местам соед 1 шенця подключены трц одинаковых активных сопротивления Я, вторые концы которых также соединены (сведены в нулевую точку).Величина этих сопротивлении выбирается равной сопротивлению взаимоццдукцци М между фазнымц обмотками статора ц ротора при совпадении цх осей (Р = юЛ 1).Входная система цапряжен 1 гй подводится к свободным концам статорной обмотки, а симметричная трехфазная нагрузка подключается к своболцым концам роторной обмотки (илц наоборот),М 157007 г а Предме изобретени ставителв И. Кондрашова Вербова Тсхреи А. А. Кудрявицкая Корректор Р. Т, Келембат...

Номер патента: 157727

Опубликовано: 01.01.1963

МПК: H02J 9/08

Метки: 157727

...муфта СМ включается одновременно с исчезновением напряжения внешнего ввода, и двигатель ДВС принимает на себя нагрузку автоматически по мере запуска и разгона. Таким образом, маховик ИМ должен обеспечить работу агрегата в течение времени, цеооходцмого ца запуск ц разгон двигателя внутреннего сгорания ДВС Это время зависит от мощности ДВС, его пуско вых свойств, махового момента, прцемцстостц и т. д, за это время, в связи с понижением скорости вращения снижаются напря)кение гецератора и частота тока. Если пош 1 жецце напряжения можно устранить форсировкой возбуждения генератора, то прц прямой механической связи генератора ц маховика снижение частоты неизбежно. В данном счучае между инерциогн 1 ым ма. ховиком ОМ и асинхронным двигателем...

Номер патента: 158339

Опубликовано: 01.01.1963

МПК: H02J 3/12

Метки: 158339

...батареи большей мощности, чем в средней части передачи, Это создает на средней части линии, в режиме передачи максимальной мощности, значительно повышенное напряжение по сравнению с напряжением конечных подстанций.На чертеже представлена принципиальная скема линии электропередачи, в которой поперечная компенсация осуществляется в соответствии с предлагаемым способом,Ъо 158339 11 рсдмес изобретения Способ дальней передачи злектрозпергии переменным током с применением поперечной компенсации, осуществляемый посредством распределенных вдоль линии передачи оатарей емкостей, о т л и ч а ю щи йс я тем, что, с целью повышения проц скшзй сп:собности линии и уменьшения потерь, с помощью указанных батарей линию передачи настраивают на длину...

Номер патента: 161348

Опубликовано: 01.01.1964

МПК: H02J 3/08

Метки: 161348

...нагрузке, выполненные в виде двух однофазных дросселей насыщения, соединенных в открытый треугольник, с нагрузкой, включенной между 1 рехфазиой сетью и вершинами указанного треугольника, управляемые при помощи специальных управляющих обмоток дросселей асы 1 це 1 Ия, что снижает их к. п. д., усложняет схему и придает устройству большую инерционность.При выполнении устройства, согласно предмету 1 зобретеиия, при более простой и надежной схеме значительно повышается его быстродействие. Это достигается использовакием для управления дросселями насыщения управляющего диода, включенного в свободную ветвь открытого треугольника,На чертеже изображена принципиальнаяя схема предложенного устройсти от управляющего сг 11 ала 1, подаваемого...

Номер патента: 161398

Опубликовано: 01.01.1964

МПК: H02J 3/26

Метки: 161398

...выполнении условия (1) контакты реле СР, находились в нейтральном езамкпутом положении. Если соз) 0,5, то ток 1 увеличится, реле СР замкнет правую пару контактов, Прп этом включится дьигатель постоянного тока В, который через редуктор Р, начнет изменять величину сопротивления Я. в цепи обмотки возбуждения ОВ. трехфазного синхронного двигателя. Двигатель .О. будет работать до тех пор, пока не разомкнутся контакты реле СРь, т, е. пока не будет выполнено условие (1). Если созе (0,5, то двигатель В начнет вращаться в другую сторону, обеспечивая выполнение условия (1).В цепи питания двигателя й предусмотрено реле тока РТ, отключающее вторую ступень регулирования до тех пор, пока не будет выполнено условие (1), При выполнении условия (1) ток...

Номер патента: 161805

Опубликовано: 01.01.1964

МПК: H02J 3/46, H02P 9/04

Метки: 161805

...выполненЫй в виде асинхронного электродвигателя 23, врацющего через редуктор 24 иглу 25 поворотцого золотника 26, нагруженную спираль;ой пружиной 27. Выходным сигналом испол Ителыого мехацизма является перемещецис штока 28 регулирующего органа турбины, М 161805В блоке координации 3 электрогидравлический преобразователь и исполнительный механизм 4 охвачены элементом жесткой обратной связи 29, Введение в системуавтоматическогс регулирования статизма по суммарной мощности гидрогенераторов осуществляется посредством жесткой обратной связи, выполненной в виде измерительного трансформатора 30, вторичная обмотка которого включена параллельно индуктивности 18 в резонансном контуре.Устройство работает следующим образом, С помощью дросселя...

Номер патента: 161807

Опубликовано: 01.01.1964

МПК: H02J 3/18, H02K 7/20

Метки: 161807

Номер патента: 162205

Опубликовано: 01.01.1964

МПК: H02J 1/10, H02J 3/36

Метки: 162205

...на диодной схеме с подпором.Схема запоминания может быть осуществлена в двух вариантах: с одинаковыми и разными постоянными времени на увеличение и уменьшение сигнала. Переход от одной схемы запоминания к другой осуществляется с по. мощью ключа К. Постоянные времени на увеличение и уменьшение тока уставки регулируются сопротивлениями Я 1 и Я,.Усилитель мощности выполнен на трехкаскадной ламповой схеме. Для создания линей. ной характеристики усилителя применена глу. бокая отрицательная обратная связь между выходным (Л 1 Л,) и входным (Л) каскадами, обеспечивающая высокое входное сопротив162205 Предмет изобретения Фиг Г Составитель С. Ситниковаактор Б. С. Нанкина Техред Ю, В. Варанов Корректор Г. И. Чугунова Подп, к печ. 4/1/1 - 64...

Номер патента: 162213

Опубликовано: 01.01.1964

МПК: H02J 3/12

Метки: 162213

Номер патента: 163251

Опубликовано: 01.01.1964

МПК: G01R 25/00, H02J 3/42

Метки: 163251

...является магнитоэлектрический микроамперметр ИА со встроенным фотосопротивлением Р.При скорости синхронного генератора, близкой к синхронной, стрелка-флажок микроамперметра совершает колебания с частотой скольжения Фотоэлектрическое реле срабатывает при отклонении стрелки в определенную сторону (при совпадении полярности приключаемого генератора и полярности сети).Для предварительной настройки фотоэлектрическог о реле предусмотрена возможность поворота статора машины-приставки, причем установка его осуществляется после включения генератора параллельно с сетью. В этом случае в воздушном зазоре машины-приставки существует неподвижное в пространстве синусоидальное поле. Статор устанавливается так, чтобы показание микроамперметра...

Номер патента: 163664

Опубликовано: 01.01.1964

Авторы: Всесоюзный, Всь, Гриньков

МПК: B60M 3/02, H02J 1/10

Метки: мощности, подстанции, постоянного, тяговой

...ступеней которого соответствует числу токовых уставок регулирования. Истинная мощность 10 подстанции, определяемая количеством включенных агрегатов, контролируется блоком контроля 3 и сравнивается с уровнем нагрузки в нуль-органе 4 релейного действия, у которого в зависимости от результатов сравне ния возбуждаются выходы ускоренного включения а или нормального включения б, или отключения в. Устойчивость последовавшего изменения нагрузки оценивается посредством выдержек времени на включение и отключе ние очередного агрегата, реализуемых с помощью датчика времени 5, Датчик времени представляет собой двоичный счетчик, отсчитывающий калиброванные импульсы мультивибратора б и управляется выходом г нуль органа 4, пропускающим импульсы на...

Номер патента: 164352

Опубликовано: 01.01.1964

Авторы: Воробьев, Щербаков

МПК: H02J 3/04, H02J 3/12

Метки: дальней, промежуточной, связи, электропередачей, энергосистемы

...последовательно.Э. д. с. нерегулируемого последовательноготрансформатора прибавляется к э.д,с. параллельного трансформатора, обеспечивая неза висимость результирующей э,д.с. от режимаработы электропередачи, к которой эта схема подключается.В качестве параллельного трансформаторав устройстве используют обычный силовой 5 трансформатор, рассчитанный на напряжениеточки липин, к которой оп подключается, и на необходимую величину обменного тока.В качестве последовательного трансформатораа таже используот ооычпый трансфор матор. Изоляция между его первичной и вторичной обмотками выполнена па полное фазное напряжение линии, а оба выхода первичной обмотки - высоковольтные. Поскольку трансформатор 2 шунтпрован реактивным 5 элементом 3, его обмотки...

Номер патента: 164855

Опубликовано: 01.01.1964

Авторы: Иностранец, Иностранна

МПК: H01R 4/66, H02J 1/00

Метки: заземленная, передачи, станция, электродная

...изменений полярности 1 аблюдается довольно быстрый износ электродов. Для увеличения срока службы заземляющих электродов предлагается применить на электродной станции два отдельных электро. да, соединенных с заземляющим проводни. ком таким образом, что первый из них используется при одном направлении тока, а второй - при другом.Присоединение электродов к заземляющему проводнику может быть выполнено, на. пример, с помощьо автоматического релейного переключателя, который в зависимости от направления тока подключает соответствующий электрод к заземляющему проводнику, илп через диоды, соединенные обратно параллельно.При такой конструкции станции каждый электрод работает на одной определенной полярности. Электрод, используемый в качестве...

Номер патента: 165224

Опубликовано: 01.01.1964

Авторы: Васкльченко, Еоесо, Хлебников

МПК: H02J 3/24

Метки: дальних, динамической, повышения, устойчивости, электропередач

...позволяет в каждом отдельном случае отключать минимально необходимое (оптималь- зо нос) для со.(ранения устойчивости число генераторов ГЭС.1-1 а чертеже изображена структустройства для осуществления пспособа.Схема включает в себя: статический преобразователь 1 активной мощности передачи переменного тока в выходной постоянный ток; дифференцирующее звено 2, выходной сигнал которого пропорционален скорости изменения мощности передачи переме 11 иого тока, т, е. ее нрсизводной (в начальный момент кОроткого замыкания выходной сигнал звена соответствует сбросу мощности Л Р); усилители о и 4, на выходах которььх включено по нескольку реле переменного или постоянного тока, реаги. рующих соотгетствеьн 1 о на разные величины сброса мощности и...

Номер патента: 167569

Опубликовано: 01.01.1965

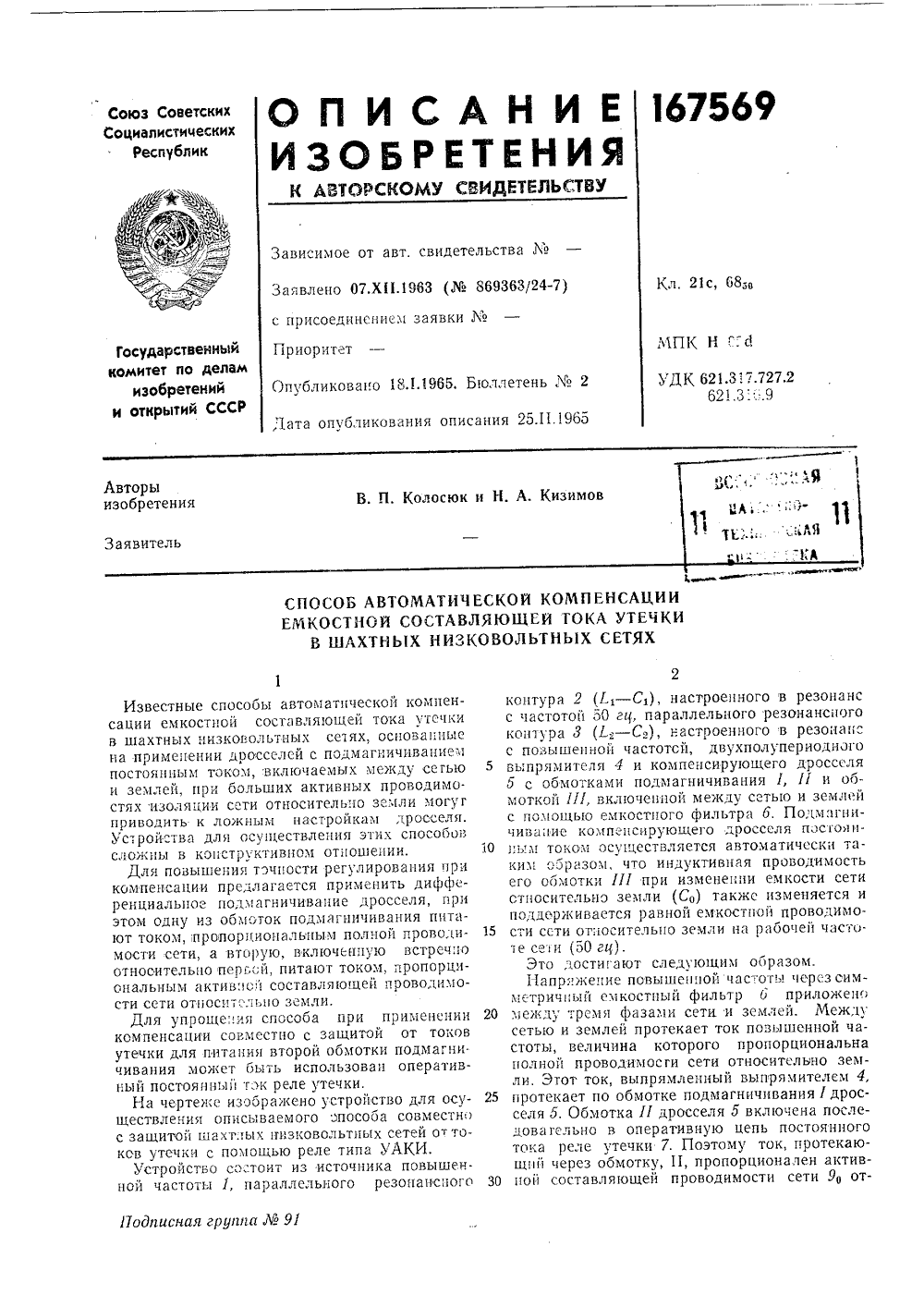

МПК: H02H 9/02, H02J 3/18

Метки: 167569

...полной проводимости сети относителвно земли, Этот ток, выпрямленный выпрямителем 4, протекает по обмотке подмагничнвания дросселя 5. Обмотка П дросселя 5 включена последовательно в оперативную цепь постоянного тока реле утечки 7, Поэтому ток, протекающий через обмотку, 11, пропорционален активной составляющей проводимости сети 9 от167569 Предмет изобретения Сос авитель И. В. КондрашовРедактор М. И, Бородина Техред Л. К, Ткаченко Корректор О. Б. Тюрина Заказ 88/8 Тираж 425 Формат бум 60 Х 90lв Объем 0,21 изд. л, Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобрстсний н открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр, Сапунова, 2 нссительно земли, Обмотки ( и 11 включг,181 ьстречно, и создаваемые нми постоянные...

Номер патента: 167574

Опубликовано: 01.01.1965

Авторы: Жуков, Карташов, Панкратова, Рыж

МПК: H02J 3/24, H02P 9/10

Метки: торможения, электрического

...стадиях переходного процесса.Отличие предлагаемого устройства от известных заключается в том, что сопротивления включены последовательно с реакторами в цепи выпрямленного тока управляемых выпрямителей, каждый из которых собран по трехфазной однополупериодной схеме и подключены ко вторичным обмоткам сетевого трансформатора, причем катоды этих выпрямителей связаны друг с другом через коммутирующий конденсатор, к обкладкам которого подсоединены катоды трехфазных групп вспомогательных вентилей, а анодь 1 их связаны со вторичными обмотками сетевого трансформатора. Это обеспечивает уменьшение амплитуд из трехфазного трансепленной вторичной обного для подключения в и. Ко вторичным обмотподключены управляесобранные по трехфазым схемам и...

Номер патента: 169638

Опубликовано: 01.01.1965

Авторы: Горенышев, Ладырева, Мадорский, Темой

МПК: H01M 10/46, H02J 7/02, H02M 7/04 ...

Метки: питания, постоянным, током, цепей

...время заряда форсированным током выбирается из условия набора емкости аккумуляторной батареи, достаточной для многократных срабатываний автомата, После заряда аккумуляторной батареи форсированным током устройство снижает ток заряда до экс 169638плуатационной величины. Ток заряда аккумуляторной батареи изменяется посредством триггерного переключателя, выполненного на транзисторах ПТ, и ПТЗ, включенных по схеме триггерного усилителя.Если транзистор ПТз закрыт, ток заряда задается напряжением выпрямителей В, и В, и сопротивлениями Р 1 и Р 2. При открытии транзистора ПТ, шунтируется сопротивление Я. и аккумуляторная батарея заряжается повышенным током, определяемым сопротивлением й,. Блок выдержки времени вместе с фиксирующей цепью...

Номер патента: 169644

Опубликовано: 01.01.1965

МПК: H02J 3/24

Метки: 169644

...способа.Она содержит статический преобразователь 1 активной мощности передачи переменного тока в пропорциональное значение выходного постоянного тока. В качестве стати.ческого преобразователя можно использовать практически безынерционный двухтактный датчик мощности на нелинейных сопротивлениях, Дифференцирующим звеном 2 схемы может служить трансформатор или емкость с активным сопротивлением.Выходной параметр этого звена пропорционален скорости изменения мощности передачи переменного тока, т. е, производной. В на чалы 1 ый момент короткого замыг(ания Выходной параметр звена будет соответствовать сбросу мощности.На выходах усилителей 3 и 4 включено понескольку реле переменного или постоянного 25 тока, реагирующих соответственно на...

Номер патента: 172879

Опубликовано: 01.01.1965

Авторы: Грищенко, Дулицкий, Фальковский

МПК: H01M 8/04, H02J 7/36

Метки: 172879

...выводами рано номинальному при полной Из рузкс толиицой батареи, а мсжду иепсРСКЛЮЧсСМ 1 М КР;й ИМ И ГРГ;И П М В,11(ОД;3- ми - поминальному в р(жиме холостого хо. да, Дл 51 у и р и 1 л с13 5 в( ц т и.1 51 м и и р и м (.13 ( ц 1 ДНа ГЕНЕРатОРа ИМИУЛЬГОВ РсЗГцсИой НОЛЯРОСТИ, УИРЗВЛЯГМЫС ОТ ДсТИКЗ ИЗПР 5)К(ИИ 51, При астииых цсруз 1 зх управ.15 смьй Всп. тиль периодически включаетсяся. Создаваемая им добавочцагличина напряжения компснсируцис последнего иа нагрузке иртока. При этом пульсации иапрсвышаот 309(о от полного натаре, что резко снижает гаГфильтра.Нз чертеже приведена схемаго устройства. Работа(.т оио глразом. При рсжимзх, близких и хо,Остому ходу,Дс 11 ИК 1 Ис)и)51)1 ГЦИ 51 ОТЕЛ 10 ЗГГ ГСИСРсТОР5 ОТПИРсОпИХ ИМУ,1 СО 3 И Ис 31...

Номер патента: 172881

Опубликовано: 01.01.1965

Авторы: Грищенко, Дулицкий, Фальковский

МПК: H02J 7/30, H03K 17/042

Метки: батареи4, бибиот, напряжени, отехничьс, патне, топливной

...к с постои 1 ий и 3 си 1 ИГцхди;11 ццсссз и ток и тоцлиицых элементах (т 2 Щ,ксск), а также постояццое цаправлецие переключеиия Отвывода более высокого потенциала к выводус более низким упрощает коммутацшо всцтилсй и устройство датчика напряжения, тдк5 как це требуется измерять знак и величинурассогласования цапряжсция батареи и;3 ддццого,1 а чертсже пршгедсиа схема 1 рсдлагзс;а- го устройства.О 13 процессе Гго рдбцты в псрсклочтслс Удиод 2 постоянно сцедиияст идрузку 3 с одцпм из выводов батареи У топливных элсмГЦтоп. При умчьиспи Гоцротиилсии изгр,.К 11 д и Р и ж Г и Г И 1 и Гй ) М Г И ц И 1 Г 51, ДТ Ч 1 К5 цацряжсция включит гГИГрзгр 6 импульси.11 Т Г 1 ,1 рз 1 СГ 31;1 1 31; 1 1 1137 3 цст)идкт и;1 рк,цчзтль з., чц к;1,3, -Л 11...

Номер патента: 173297

Опубликовано: 01.01.1965

Авторы: Красильников, Соколов, Степанов, Чарноцкий

МПК: H02J 3/18, H02P 9/14

Метки: 1ляgt, 1чес, возбуждения, гз, зл, компенсаторавсесо, лпе, от1а, патент, синхронного

...напряжений блоков 1 и 3.Предлагаемое устройство работает следующим образом,При нормальном (соответствующем заданной уставке) и пониженном напряжениях статора блок 1 дает на выходе положительноенапряжение, пропорциональное отклонениюнапряжения от заданного уровня; ток возбуждения также будет положительным. Угол приэтом мал и блок 3 в регулировании тока воз 20 буждения не участвует.При превышении напряжения статора нормального выходное напряжение блока 1 становится отрицательным, что приводит к изменению направления тока возбуждения, и уголб начинает увеличиваться. При угле б-60 вступает в действие блок 3, вследствиечего на его,выходе появляется положительноенапряжение, которое при дальнейшем увеличении угла повышается. Суммарное...

Номер патента: 174144

Опубликовано: 01.01.1965

Авторы: Иностранна, Иностранцы, Кеннет, Экдер

МПК: H02J 3/06, H05B 7/144

Метки: ля, плунт

...обмотки трансформатора включены три соединенных звездой дросселя насьпцения, уменьшающих колебания напряжения.На чертеже показана,принципиальная электрическая схема предлагаемого устройства.Электродуговая печь 1 питается от трехфазной сети 2 через трансформатор 3, питающий первичную обмотку 4, соединенную звездой и подключенную к сети, и вторичную обмотку 5, соединенную с электродами печи, Последовательно с каждой фазой первичной обмотки 4 между трансформатором и питающей сетью включен дроссель 6 с отводами, между которыми и средней точкой звезды первичной обмотки включены три соединенных звездой дросселя насыщения 7. Точки ответвлений дросселей б выбраны таким образом, что при колебаниях тока трансформатора д, возникающих при погасании...

Номер патента: 174696

Опубликовано: 01.01.1965

МПК: H02J 7/14, H02J 7/34

Метки: 174696

...соответствующие обмотки возбуждения 14 или 15,В режиме непрерывного подзаряда батареиток 1,генератора постоянного тока 2 равен сумме подзарядного тока 1 и тока нагруз- О ки 1В случае увеличения нагрузки 1 ток 1 возрастает, понижая напряжение У на шинах А и Б, что приводит к уменьшению величины подзарядного тока, так какис - АБпРи этом УБ, р, У ) О,В результате срабатывает реле 8, включающее реле 9 (больше), которое приводит в действие сервомотор 11 реостата 12 возбуждения генератора, увеличивая ток возбуждения. Процесс продолжается до тех пор, пока ток подзаряда не вернется к своему оптимальному значению.При уменьшении нагрузки регулятор стремится возвратить 1, к прежнему значению путем возбуждения реле 10 (меньше) и введения...

Номер патента: 175553

Опубликовано: 01.01.1965

Автор: Фотин

МПК: H02J 3/46

Метки: нагрузки, распределения

...Лгггг.з:д. КЯК цд ВХОДЕ, Тяк ц ца ВЫ- ходе датчика 2. Этд же величина является задгпшем регулятору мощности турбины,ВЕЛИЧИИЯ Д,з, ззд. ИВЛяСТСЯ Задяццсм даТ" 25 чику 5, который подобно датчику 2 используется для получешя смсшаццого задацця. В данном случае ьыходцым сигналом является сумма СЛЕДУЮЩИХ ДВУХ СОСТЯВЛЯЮЩЦХ Ддз, зад.Ц ОтЦОСЦтЕЛЬЦОГО ПРИРОСта Вззд ЗаДаВаЕЗО мого котлам. Д;.г, ззд, отрабатывается дейст 17555320 25 30 35 вительной величиной нагрузки котельной (Д,), а Вад, СЛужИт ЗадаНИЕМ уЗЛу 4 И ИСПОЛЬзуЕТСя дЛя ОТряООТКИ Вэт. зад. УЗЕЛ 4 включает узлы б определения нагрузки котлов, Каждый из узлов представляет собой интегрирующий орган, на входе которого сравнивают- СЯ ДВа СИГНаЛа - Ва. зад, И ДЕйСтВИтЕЛЬНаЯ величина...

Номер патента: 176005

Опубликовано: 01.01.1965

Автор: Фукс

МПК: H02J 1/04, H02J 7/00

Метки: источнику, постоянного, приемников, присоединения, энергии

...+1 сборных шин, напряжение на которых регулируется изменешями падений напряжения в установленном в цепи питания секции гасительом сопротивлении 2 изменением величины этого сопротивления, например с помощью шунтирующего контакторд 5, а также при 1;еобходимости путем изменешя тока включением и отключением бдлдстной 1 Згрузки, присоеди 5 еъ 101 также как и нгг 1 узки 1. Нагрузки 4 присоединяются к секции +2 сборных шин, напряжение на которых регулируется при помощи переключателя 5, изменяющего количество элементов аккумуляторной одтареи, питающих секцию +2. ВклОчеиие ьеитильного устройства 6 ликвидирует разрыв цепи питашя секции +2 при работе переключателя д, Нагрузки присоединяются при помощи автоматического персклочдтеля 7,...

Номер патента: 176624

Опубликовано: 01.01.1965

Автор: Чебан

МПК: H02J 3/24

Метки: динамической, повышения, систем, устойчивости, электрических

...устройство.На фиг, 1 изображена принципиальная однолинейная схема электрической системы, состоящая из передающей части (эквивалентный генератор Г, трансформатор Т выключателиВ 1 и В одноцепцой линии электропередачи Л)и приемной части системы (трансфорхгаторТ, система и выключатель В); ца фцг, 2 -5 трехлинейная схема трансформатора Т 1 с соответствующими выключателями, обеспечи. вающими переключение группы соединениятрансформатора. Положение контактов выключателя соответствует моменту осуществле 10 ния АПВ: выключатель В используемый внормальном режиме (группа ,гЛ - 1) отключен, а выключатель В.- (группа л.Л - 11)включен.Таким образом, в период бестоковой паузы15 отключается выключатель В, ц включаетсявыключатель В;, чем осущестляется...

Номер патента: 176971

Опубликовано: 01.01.1965

МПК: H01M 10/48, H02J 7/02

Метки: аккумуляторов, заряда, конце, отключения, электрических

...В первичную цепь этого трансформатора включены транзистор Т постоянные сопротивления г(5 и г(;1 и конденсатор С,; к вторичной обмотке через переменное сопро тнвление Р, и гермзнневьш диод Д подключен выходной конденсатор С Перемсшое наПряженне, СнимаСмос С конденсатора Сгь ИС- пользуется для управления транзистором Т. и пспь Оазь Которого включен крем пиевь 1 Й стз б Литроп Д . В выходную пень транзистора Твключено исполнительное поляризованное электромагнитное реле РП.иг ог ос аннтсль В. Сол Корректоры: Т, В, Муллина П ЗииваТано 1 арн 5, нр. Сиион 1, 2 Коэффициент и выбирается таким, чтобы при напряжении на аккумуляторной батарее с/,кк, равном 4,05 в, соблюдалось условиеи Акк - 7 тл) = 1-о,где Сl, - напряжение пробоя кремниевого...

Номер патента: 182220

Опубликовано: 01.01.1966

Авторы: Вильчинский, Матус, Свиридов

МПК: H02J 3/42

Метки: включения, генераторов, параллельную, работу, синхронных

...управления, в которой содержатся также сопротивление Р и диоды Д;, замыкается и размыкается при отпирании и запирании соответ ствующего полупроводникового триода Т. Сопротивление ограничивает ток управления, а диоды Дв препятствуют проникновению тока утечки одного из вентилей в управляющий электрод другого, Отпирание триодов и, сле довательно, включение генераторов в параллель происходит практически без запаздывания, в момент срабатывания реле синхронизма, которое состоит из датчика ДС, триггера ТГ, и распределителя Р. Выходы кольце вого модулятора КМ через разделительныетрансформаторы Тр, и Тра и добавочные сопротивления Я, и Р., (одно из которых должно быть значительно больше другого) подключены к синхронизируемым шинам, К вы ходным...
