H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 610244

Опубликовано: 05.06.1978

Авторы: Манухов, Попов

МПК: H02J 13/00

Метки: аппаратами, дистанционного, коммутационными

...11, общиепровода 12 и 13 питания, индивидуальные провода 14 управления, лампы 15и. 1 6 сигнализации, кнопки 17 и кнопки18 отключения.Устройство работаетследующим образом, 25В исходном состоянии напряженйе питания от источника переменюго тока 1и контакты выключателя 2 подается нацифференциальный трансформатор 3. Через вхоцную обмотку 4 трансформатора зО3, провод 12 питания замкнутый контакт реверсивного переключателя 11,обмотку двигателя, индивидуальный провод 14 управления, лампу 16 сигнализа.ции и обмотку 6 трансформатора 3 про- з 5текает ток сигнализации положения ком-мутационного аппарата. Ампервитки обмоток 4 и 6 взаимно компенсируются исигнал на выходной обмотке равен нулюДля включения аппарата необходимо 40нажать кнопку 1 7. При...

Номер патента: 610245

Опубликовано: 05.06.1978

Автор: Быков

МПК: H02J 13/00

Метки: выключателей, высоковольтных, дорог, железных, защищаемой, зоны, контактной, концах, разных, сети, телеблокировки, установленных, фидеров, электрификацированных

...комплект элементов , установленный со стороны выключателя 2.Согласно предложенному способу работа телеблокировки осуществляется следующим образом.При аварийном отключении выключателя 1 при помощи передатчика 4 посылают в линию связи 3 высокочастотный 40 сигнал первой частоты. Одновременно с этим возбуждается элемент 8, свидетельствующий об отключенном состоянии высоковольтного выключателя, и подает не схему совпадения разрешаю щий сигнал. Факт запуска передатчика 4 запоминается элементом 9, фиксирующим то, что передатчик первой частоты запускался, Этот элемент так,же, как и элемент 8, подает на схему 10 разрешающий сигнал. Приемник 5, установленный у второго выключателя, принимает этот сигнал и запускает передатчик б, который посылает в...

Номер патента: 612341

Опубликовано: 25.06.1978

Авторы: Филимонов, Якуб

МПК: H02J 3/00

Метки: высокого, распределительное

...изображенных в правой половине чертежа, скоммутированных семью выключателя-. 30ми 24-30.Для расширения распределительного устройства выводы 31 и 32 выключателя 29подключают к сборным шинам 16 и 17, авыводы 33 и 34 выключателей 35 и 36, З 5подключенных к выключателю 24,подсоединены к выводам среднего выключателя 8 полугорной схемы, к которым присоединены элементы электрической сети 14 и 15.При завершении расширения образуется 40объединенное распределительное устройство,в котором исходная левая часть:соединенапо полуторной схеме, а расширенная праваяао улучшенной полуторной схеме,Расширение распределительного устройства позволяет исключить установку выключателей секционируюп;их шин полуторной схемы, которые были бы необходимы, в...

Номер патента: 612342

Опубликовано: 25.06.1978

Автор: Орел

МПК: H02J 3/18

Метки: источником, мощности, реактивной, регулируемым

...слежения за режимом работы остальных30 потребителей.Кроме блока,7, являющегося общим элементом дпя известного и предлагаемого устройства, оно снабжено дополнительным дат- чиком напряжения 8, подключенным к шинам пйтания, и инерционным звеном 9, причем вход етого звена 9 подключен к вьцсоду датчика 8, а их выходы подключены с взаимно противоположной полярностью к входам блока 7.В качестве датчика 8 может быть.использован измерительный трансформатор с подключенным к нему выпрямителем, либо стандартный датчик иааряжеиия иэ серии унифицированной блочной системы регулирования.Инерционноезвено имеет передаточную45 функциюъ )11+Я, благодаря чему выходное напряжение этого звена связано с входным напряжением следующим соотношением:иОвых вх...

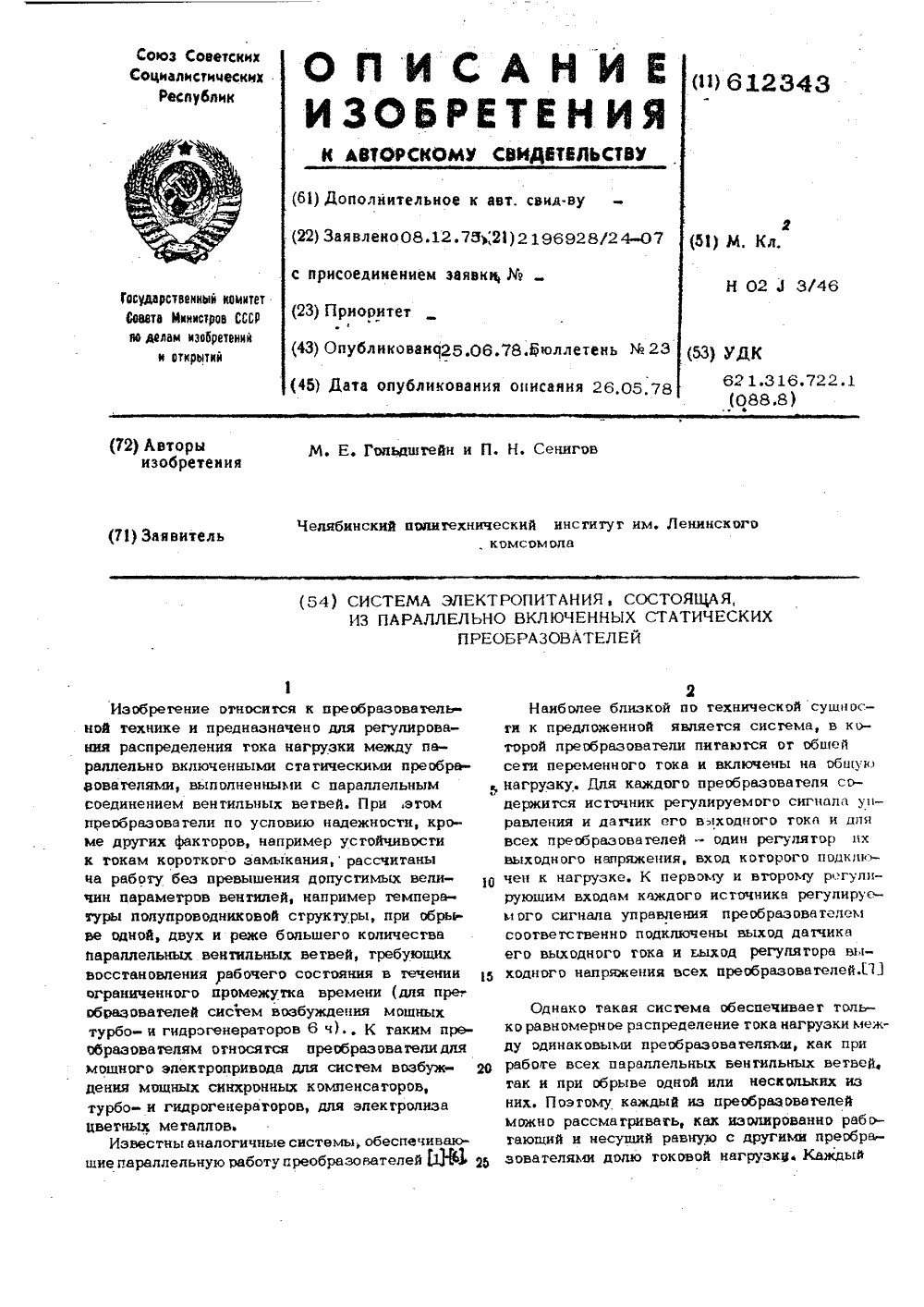

Номер патента: 612343

Опубликовано: 25.06.1978

Авторы: Гольдштейн, Сенигов

МПК: H02J 3/46

Метки: включенных, параллельно, преобразователей, состоящая, статических, электропитания

...параллельно включенных вентильных ветвей соответственнопреобразователей 1 и 2, функциональные блоки 11 и 12, коэффициенты передачи которыхсоответственно определяются вьражциями е п, + и ) озн, + н)И (Ич . Ф ) " О ,+О,1х хгде индексы 1 и 2 - номера преобразователей:Ф,Ь - минимальные числа исправных параллельных вентяльных ветвей, соответственно взятые до и после последнего момента уменьшения минимального числа исправных параллельных вецгильных ветвей в любом иэ преобразователей.Система работает следующим образом.Выходной сигнал датчика 3 через функциональный блок 11, на первый и второй управляющие входы которого соответственно поступают сигналы датчиков 9 и 10 посту 5ка 5, а выходной сигнал датчика 4 через функциональный блок 12,...

Номер патента: 612344

Опубликовано: 25.06.1978

Авторы: Нисенбойм, Пайкин, Шейнихович

МПК: H02J 9/06

Метки: бесперебойного, нагрузки, электропитания

...9 и шунтирующий(буферный) диод 10, а параллельно входурезервного инвертэра 6 - зарядное спротнвление 11 и шунтируюший диод 12. Нагрузка13 соединена с выходом тиристорного переЗЬключателя 14 переменного тока, две входных группы встречнъ-параллельно включенных тиристорэв 15 и 16 которого сэединены соответственнос выходом инвертора 4 ивыходом инвертора 6.Устройство работает следующим образомПри наличии напряжения на питающем ввФде 2 выпрямитель 1 обеспечивает энергиюна постоянном токе для питания основного 4и резервного 6 инверторэв и разряда батареиМ3, которая находится в буферном режиме,обеспечивая питание на время исчезновениянапряжения иа питающем вводе 2.Тирис тор 5 откры т, а тирис тор 7 э акры тпри этом конденсатор 8 через...

Номер патента: 612345

Опубликовано: 25.06.1978

Авторы: Нисенбойм, Пайкин, Шейнихович

МПК: H02J 9/06

Метки: переключения, потребителей, электропитания

...одного направленИя,что вводит реактор в состояние насыщения исопротивление реактора уменьшается до своего минимального значения, определяемого восновном потоками рассеяния, Затем реакторф шунтируется выключателем 16,Таким образом, время восстановления напряжения с момента ликвидации аварии будетопределяться только собственным временем пе, ремагничивания реактора, Воэможность щупов тирования реактора.и вентильных мостов выключателем 1 б позволяет выбирать тиристор,вентили и реактор, рассчитанные на кратковременный режим работы.Уменьшение времени восстановления питавшего напряжения (яовышенне быстродейстф вия устройства) увеличивает надежность ра.боты ответственных потребителей,Формула изобретения Устройство для переключения...

Номер патента: 613441

Опубликовано: 30.06.1978

Автор: Филатов

МПК: H02J 3/18

Метки: источник, мощности, реактивной

...относительно соответствующих по фазе напряжений на регулируемый угол 6,Результирующее напряжение, формируемое при этом па входе устройства, представляет геометричсскую сумму двух шестиступенчатых по форме напряжений, сдвинутых между собой по фазе на 30, и имеет в итоге двенадцатиступенчатую форму, первая гармоника его отстает от соответствующего по фазе сетевого напряжения на угол б. Под действием разности первых гармоник сетевого и формируемого (с помощью тиристоров 1 - 12 от накопительного конденсатора 33) напряжений устройство потробляет реактивный ток, величина которого завИсит от индуктивности токо- ограничивающих,дросселей 29 - 31 и угла фазового адвига (б) по первой гармонике.В емкостном режиме работы тиристоры 1 - 6 и 7 - 12...

Номер патента: 613442

Опубликовано: 30.06.1978

Автор: Скачков

МПК: H02J 3/42

Метки: момента, разности, совпадения, фаз, фиксации, частот

...исполнительноереле, дополнительно снабжено элементомвремени, вход которого соединен с выходоммодулятора через пороговый элемент, а выход - с его входом.На чертеже приведена схема устройстваконтроля разности частот и фиксации момента совпадения фаз.1 стройство содержит датчик 1 разностичастот, к выходу которого подключен фильтр 0 2 опережения. К выходу фильтра 2 опережения подсоединены вход модулятора д и выходэлемента 4 времени, а к выходу модуляторад - входы элемента 4 времени через пороговый элемент п ждущего мультивпбратора б.5 К выходу ждущего,мультивпоратора 5 подключено исполнительное реле 6,Работает устройство следующимЕсли разность частот синхронизгенераторов находится з допустимы з 0 лах, на выходе датчика 1 разности часИад. М...

Номер патента: 614495

Опубликовано: 05.07.1978

Авторы: Ахалкаци, Лежава, Церетели

МПК: H02J 3/00

Метки: потребителей, электроснабжения

...является обеспечениеэлектробезопасности эксплуатации,Указанная цель достигается благодарятому, что в устройстве для электроснабжения потребителей, содержащем управляемыйпутем подмагничивания магнитопров ода.сдвоенный реактор, ветви которого подсоединены к потребителям, и регулируемый резистор, сдвоенный реактор снабжен дополнительной обмоткой, установленной на егомагнитопроводе, причем регулируемый резистор подсоединен к дополнительной обмот ке. Число витков обмотки выбри котором бы напряжение н3вышало безопасного, с точки зрения эксплуа; тации, уровня.На чертеже приведена однолинейная схема включения в сеть предложенного устройства для электроснабжения потребителей,К энергосистеме 1 через полное внутреннее сопротивление 2 питающей...

Номер патента: 614496

Опубликовано: 05.07.1978

Авторы: Генрих, Никонец, Турковский

МПК: H02J 3/18

Метки: индуктивного, компенсации, короткой, сети, сопротивления

...в каждой фазе протиепения короткой сети, содержащем раэсети разделительный трансформатор, нервю- . деаиельный трансформатор, первичная об ная обмотка, которого включена последова-. ц мотка которого вкшочена последовательно. тельно в фазу и конденсаторную батарею, прте- в одну вз фаз сети, а ко вторичной обмотав соединенную ко вторичной обмотке этого подсоеднвена конденсаторная батарея, раздв трввсфррмвтора 2 . лительный трансформатор снабжен дополииНедостатком известных устройств яв- тельной.юбмоткойр причем ата обмотка вклкр ляется то, что, хотя они и компенсируют та чена последовательно и другую фазу бета. сабственное индуктивное сопротивление ко-, Нв фнг. 1 представленаэлектрическая роткой сети, но не устраняют влияния Взащмо- схема...

Номер патента: 614497

Опубликовано: 05.07.1978

Авторы: Ратнер, Сорокин

МПК: H02J 7/34

Метки: нагрузки, питания, постоянным, током

...замкнутый контакт 14 дистанционного переключателя 8 к обмотке 15 дистанционного переключателя 6 и через разомкнутый контакт 16 дистанционного переключателя 8 к обмотке 17 дистанционного переключателя 7, Выход датчика контроляразряда 4 подключен через диод 18 к. входуреле времени 5 и через ,замкнутый контакт1 9 дистанционного переключателя 8 к обмотке 20 дистанционного переключателя 6и через разомкнутый контакт 21 дистанционного переключателя 8 к обмотке 22дистанционного переключателя 7. Выход реле времени 5 подключен к обмотке 23 дистанционного переключателя 8,В предлагаемом устройстве по достижении аккумуляторной батареи 2 заряженногосостояния напряжение с выхода датчика контроля заряда 3 через замкнутый контакт 14дистанционного...

Номер патента: 615565

Опубликовано: 15.07.1978

Авторы: Лицын, Манин, Хижняков, Черномордик

МПК: H02J 3/46

Метки: выявления, генератора, нагрузки, наибольшим, током

...цепях генераторов 1 и 2 установлены датчики 3 и 4 тока, включенные на входные обмотки 5 и 6 ферритового сердечника, выполненного в виде кольца, узла 7, осуществляющего сравнение выявляемых токов и формирование сигналов управления. 11 ачало первой выходной обмотки 8 соединено с концом второй выходной обмотки 9 и общей точкой входа триггера 10, а начало второй и конец первой выходных обмоток через диоды 11 и 12 подключены к первому и второму входам триггера.Устройство работает следующим образом.Составитель В. КосыревТехред О. Луговая Корректор А. Лакида Тираж 892 Подписное Редактор А. Пейсоченко Заказ 3920/43 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д....

Номер патента: 615566

Опубликовано: 15.07.1978

Автор: Долгих

МПК: H02J 7/10

Метки: бесконтактный, ключ

...3 и диода 4, шунтирующих переход анод - управляющий электрод тиристора 1, и стабилитрона 5. Нагрузкой ключа в данном случае является аккумулятор 6.Устройство работает следующим образом.В начале процесса зарядки напряжение 5 на аккумуляторе 6 мало, тиристор 1 открывается током через резистор 3 и диод 4.Стабилитрон 5 остается закрытым. Выключается тиристор 1 по окончании полуволны питающего напряжения. При отрицательной полуволне питающего напряжения диод 4 защищает управляющий переход тиристора 1. Резистор 2, сопротивление которого является комплексным, служит для ограничения зарядного тока.Г 1 ри увеличении напряжения па аккумуяторе наступает момент, когда сумма на615566 Фор иула изобретения Составитель М, АудрингТехред О. Луговая...

Номер патента: 615567

Опубликовано: 15.07.1978

Автор: Кацман

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда

...3 - транзистор; 4 - тиристор; 5 - 8 - резисторы; 9 - сигнальная лампа; 10 - конденсатор.Зарядное устройство включается в сеть переменного тока. В исходном состоянии пос615567 Формула изобретения останнгель И. Найдин Техрел Тираж Редактор А. ПейсоченкоЗаказ 3920/43 ректор А. Лакидадписное. Лугов2 нистров СССРч тета Совета М н ий и открыт Раушская наб. Ужгород, ул. П НИИПИ Государ по д 113035, М Филиал ПППтвенного комелам изобрет сква, Ж, Патент, г. д, 4/5роектная, 4 3ле включения выпрямителя до подключения батареи тиристор 4 заперт. Ваза транзистора 3 подключена к отрицательной шине выпрямителя через резистор 7 и сопротивление запертого тиристора 4. Ток базы практически отсутствует, транзистор и тиристор заперты, При правильном...

Номер патента: 616683

Опубликовано: 25.07.1978

Авторы: Золототрубов, Метлицкий

МПК: H02J 3/08

Метки: другую, одной, переключения, переменного, питающей, сети, способа, этого

...логического элемента И 4, а на третий его вход поступает напряжение О с узла биений 1, которыйосуществляет преобразование напряжения биений в форму напряжения, удобную лая.чпоавления логическим алементом И 4. переменного тока с одной сети на другую,содержащим подкпюченные к контролируемым сетям преобраэоватепи, выходы котоО Для исключения возможности появления ложных импульсов на входе погического эпемента И 4 уэеп биения 1 разрешает его работу только в том спучае, еспи вепичина векторной разности напряжений О и 0 не превышает опредепенного значения.оЛогический эпемент И 4 обнаруживает синфазность импупьсов, поступающих с преобраэоватеней 2 и 3, в моменты време- ни 1- 1. и выдает импульсы, по форме бпизкие к прямоугольным 04 (фиг.4),...

Номер патента: 616684

Опубликовано: 25.07.1978

Авторы: Мамошин, Шухатович

МПК: H02J 3/18

Метки: компаундируемое, компенсации, продольной, распределительных, сетей, элементов

...обмотки трансформатора,.На фиг. 1 показана принцяпиапьнаясхема тяговой сети однофазного перемен.ного тока с предложенным компаундяруемым устройстаом продопьной компенса-ция; на фиг, 2, 3 и 4 - векторные диаг-раммы токов и напряжений в одной фазеэтого устройства,Тяговые подстанции 1 и 2 одной фидер-,ной зоны питают контактную сеть Э, снабженную секционным разьединитепем 4 ипосведоватепьно включенным конденсатором5. Двухобмоточный трансформатор 6 подкпючен через выводы 7 и 8 первичной обмотки к контактной сети 3 я рельсам 9,Конденсатор 5, индуктивное сопротивпеяие 1 Ои коммутирующий элемент 11 продопьной компенсация соединены между собойцоспедоватэпьно, а эсе вместе они присоединены к выводам 12 я 13 вторичной обмотки трансформатора...

Номер патента: 616685

Опубликовано: 25.07.1978

Авторы: Здрок, Семков

МПК: H02J 7/10

Метки: аккумулятора, асимметричным, заряда, током

...цеди от напра Оаможет осуществлятьса в интерва616685 ЦНИИПИ Заказ 4076/48 Тираж 892 Подписное Филиал ППП Патент,г, Ужгород, ул. Проектная, 4 положительных, так и отрицательныхполупернодов.Интервалы проводимости могут регулироваться изменением угла открытиясимметричного тнристора СТ, В предельном режиме цри эшрытом симметричномтнристоре ток акзумуляторных батарейопредвлцетса только током 1 тнрнстораТ и зарядка аккумуляторов в этом случае осуществляется однополупериоднымтоком одной полярности,1 ОПрн необходимости зарядки аккумуляторов ассяметричным током создаотсарежимы проводимости цепей с тиристоромТ и с симметричным тнристором СТ.1%Изменение количества электричестваобеспечивается цепью тирнстора Т, а требуемое соотношение меицц...

Номер патента: 616686

Опубликовано: 25.07.1978

Автор: Мазнев

МПК: H02J 7/10

Метки: асимметричным, заряда, током

...образуется цепь разряда аккумупяторной батареи 1: источник питания 17 - тирстор4512 - дроссепь 15 - конденсатор 16.аккумупяторная батарея 1 - источник питания 17, Амплитуда и длительность этого импупъса при постоянных значенияхиндуктивности дросселя и емкости конден 50сатора будет определяться моментом. отпирания тиристора 12. После 1 смены знака питающего напряжения начнет варе жаться (после отпирания тиристора 3) батарея 1. Одновременно с отпиранием тиристора 9, что необходимо дпя форм рования разрядного импульса батареи 2, подается сигнал упрввпения на тиристор 1, в результате чего заряженный в пре дыдущем попупериоде конденсатор 16 нем резарядится, подготавливая цепь формро вани разрядного импульса через батарею 1. В дальнейшем...

Номер патента: 616687

Опубликовано: 25.07.1978

Авторы: Бредихин, Козелков, Пугачев, Розеншток

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда-разряда

...постоянногонапряжения, причем положительный полюс каждого иэ источников соединен с25отрицательным полюсом другого источника через последовательно соединенныепеременный резистор к тиристор, подключенный анодом к переменному реэистору,а отрицательные полюсы источников постоянного напряжения образуют выходныеклеммы устройства.На чертеже представлена принцкпиальнам схема предлагаемого устройства.Устройство содержит два тиристора 1 и352, коммутирующий конденсатор 3, двапеременных резистора 4 и 5, два источника постоянного напряжения 6 и 7, блокуправленим 8 и аккумуляторную батарею 9.4 ОПри подаче управляющего импульса на/один из тирксторов например, 1) последний открывается и прямой ток течет поцепи; положительный полюс источника...

Номер патента: 616688

Опубликовано: 25.07.1978

Авторы: Белов, Перекопский, Сорокин

МПК: H02J 7/34

Метки: аккумуляторной, батареи, заряда, ограничения

...элемента.На чертеже приведена схема предла : гае мого устройства.Устройство состоит иэ реи;улятора 1 варнав аккумуляторной батареи 2, порогового чувствительного элемента Э с узломтемпературной коррекции 4, из мерительного моста, образованного резиоторами 5, 6, 7 и стабилитроном 8, двччи 1 Э ка 9 допустимо о уровня раэряланности батареи. Параллельно одному иэ резисторов измерительного моста(например, параллельно резистору 5) подхлючены пос 1 иедоввтельно соединенные резистор 10 и ключ 11 единичный управляющий замыканием вход которого соединен с выходом порогового чувствительного элемента в нулевой (упрввапоаий рвэмыквнием) вход- с выходом датчика 9, Выход лоро гового элемента связан непосредственно и через епвьвнт задержки 12 с...

Номер патента: 616689

Опубликовано: 25.07.1978

Авторы: Лоздерник, Никешин, Фишман

МПК: H02J 9/06

Метки: включения, пусковое, резерва

...на фиг. 2- схема подключения его к источникам; аа фвг. 3 формируемые импульсные сиг эапыеУстройство содержат формврователв 1, 2 3, причем входы первого в зетьэго формврователей подкнючены к первой в .третьей фазе одного всточнвка; вход вто рого форммрователя имиульсоь подключен ко второй фазе другого стоЧивка трехфазнси о пвтанвя. Реле напряжения 4 5 3 юдключеяы соответственно к во точникам трэзФеэнсао питания. Выходы Формирователей импульсов 1, 2 в 3 подфкнючены к логическим схемам фйф 6, 7 которые через элемент памяти 8, 9 соединены с исполнвтельнымв органамя 10, 11 и элементом времени 12. Элементы памяти 8, 9 соединены с логкческими схемами 7, 6 соответственно. Реле напрвжения 4, 5 и элемент времэнв 12 подключены к схемам...

Номер патента: 617797

Опубликовано: 30.07.1978

Авторы: Белоусов, Золотарева

МПК: H02J 3/26

Метки: глухим, заземлением, нейтрали, сетях, симметирования, трехфазных

...фазы - регулируемыми, секции соединены между собой встречно и расположены на различных стержнях.На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 - векторная диаграмма.Устройство содержит трехфазный трансформатор Т и однофазные вольтодобавочные трансформаторы Т, Тъ ТсТрехфазный симметрирующий трансформатор является обычным трехфазным трансформатором, у которого первичные обмотки соединены звездой с заземленной нейтралью, а фазы вторичных обмоток состоят из двух катушек, находящихся на различных стержнях, и соединены встречно. Для получения точного симметрирования вторичные обмотки трехфазного трансформатора регулируемые.Для восстановления симметрии напряжений в фазы сети вводятся добавочные ЭДС: Ел, Ев, Ес (фиг. 2),...

Номер патента: 618817

Опубликовано: 05.08.1978

Авторы: Попов, Федий, Шидловский

МПК: H02J 3/18

Метки: источником, мощности, реактивной, статическим

...по фазе к20 нему фазное напряжение (например, А), затем ца следующее линейное напряжение (СА) и т, д. Благодаря использованию двенадцатифазной системы напряжений, образованной из линейных и фазных напряжений трехфазной питающей сети, скачок фазы напряжения на реакторе равен 30, а не 60 или 120 и при таком способе управления не требуется установки преобразователя числа фаз.На фиг. 2 и 3 приведены соответственно30 кривые напряжения и тока реактора для известного р )р,) и предлагаемого (.)р р,) способов, Поскольку в моменты подключения реактора к фазномнапряжению, которое, как известно, в3 раз меньше линейного, индуктивное сопротивление реактора снижают в три раза, то имеет место скачкообразное (в ЪЗ раз) увеличение тока, в реакторе...

Номер патента: 618818

Опубликовано: 05.08.1978

Авторы: Гладышев, Любарская

МПК: H02J 3/24

Метки: выключателя, две, деления, несинхронно, отказе, работающие, резервирования, секционного, части, энергосистемы

...включены все выключатели, то блок 13 вырабатывает сигнал, подготавливакнций с помощью элемента И 14, отклкгчепие выключателей 2, 3. Эти нык чо чатели будут отклочены, если сработ, "т блок 8 и будет зафиксирован с помощью5055 60 блоков 9 и 10 отказ выключателя 7. Отключение двух выклоцателей 2 ц 3 первой секции более предпочтительно, чем отключениетрех выключателей 4 - 6 второй секции.5Блок 9, кроме его действия ца блок 10,повторно воздействует на выключатель 7.Этим действием резервируется цепь от пускового блока 8 до цепи отключения выключателя 7,Если меньшим окажется число включен Оных выключателей на второй секции, топроизойдет переориентация блока 13, который выработает сигнал, подготавливаюшийк отключению выключатели второй...

Номер патента: 618819

Опубликовано: 05.08.1978

Автор: Колонский

МПК: H02J 3/24

Метки: аварийном, активной, дефиците, мощности, сохранения, устойчивости

...фиксирукт ицтцсцвцость переходного электро.чеханического процесса В энергосистеме, харак.терцую для установившегося пославарийного режима, например, по скорости Рзленения электрических величин, контролируют парам стр, характеризующий переток активной мощности по межсистемной связи, например взаимный угол, и при опасном характер интенсивности указанного процесса в условиях увеличения межсистемного перетока активной мощности выше допустимого значения по условию сохранения статической устойчивости осуществляют управляющие воздействия по сохранению статической устойчивости установившегося цослеаварийного режима. Г 1 ри этом в качестве управляющего воздействия по сохранению статической устойчивости используют отключение нагрузки в приемной...

Номер патента: 618820

Опубликовано: 05.08.1978

Автор: Скаяков

МПК: H02J 3/40

Метки: генераторов, синхронных, уравнивания, частот

...Огибающая 11, возрастая, достигает линии отсечки 24, при этом появляется сигнал 14 на первом входе элемента НЕ 1. Этот сигнал появляется значительно раньше, чем сигнал на первом входе повторителя 8 из-за выбора порогов срабатывания пороговых элементовДалее огибаюцая 11, возрастая, а огибаюшая 12, спадая, пересекаются в точке К,которая является апогеем для огибаюшей 12,спадает и величина огибающей 10 и при прохождении ею линии отсечки 23 исчезает сигнал 13 на первом входе повторителя 8, а ври прохождении огибающей 12 через линию отсечки 25 исчезает сигнал 15 на пер. вом входе элемента НЕ 2.Элемент НЕ 2 срабатывает, так как коммутируюшие выходы (Вых, 1 и вых, 2) триггера 9 открыты, т. е. триггер 9 находится в режиме коммутации-график,...

Номер патента: 619994

Опубликовано: 15.08.1978

Авторы: Артеменко, Котовщиков, Никитин, Руденко, Шидлонский

МПК: H02J 3/42

Метки: валогенераторов, включения, параллельную, работу

...содержит винт 1 регулируемого шага, общий силовой редуктор 2, валогенераторы 3 и 4, вспомогательные эластич- иные муфты 5 и 6, вспомогательные редукторы 7 и 8, силовые эластичные муфты 9 и 10,а также дизели 11 и 12 соответственно. дизель-валогенераторных агрегатов 3 - 5 - 7.9 - 11 и 4 - 6 - 8 - 10 - 12. Дизель-генераторные агрегаты могут быть соединены с сило 5вым редуктором или разобщены с ним разобщительными муфтами 13 и 14. При замкнутых разобщительных муфтах через силовой редуктор устанавливается механическая связь между агрегатами. Валогенера Оторы могут быть соединены с секциямншин 15 и 16 судовой электростанции, разделенными выключателем 17, через автоматы 18 и 19.В исходном состоянии один из враща 1 ощихся при...

Номер патента: 619995

Опубликовано: 15.08.1978

Авторы: Дикань, Колосов, Могилевский

МПК: H02J 9/04

Метки: быстродействующий, нагрузки, переключатель, птания

...подключены к пофазным выходам переключателя со стороны нагрузки и через коммутирующие тиристоры к пофазным входам переключателя со стороны основной и резервной сетей.На чертеже дана функциональная схема описываемого переключателя питания нагрузки.Переключатель содержит блок 1 управления, коммутирующие тиристоры 2 - 7, узлы 8 - 10 принудительной коммутации и силовые тиристоры 11 - 22,Переключатель работает следующим образом.Напряжения обеих сетей контролируются блоком 1 управления, который формирует сигналы управления силовыми тиристорами основной или резервной сети в зависимости от величины напряжений в фазах сетей.При снижении напряжения работающей сети ниже уставки на переключение блок управления снимает сигналы управления со всех...

Номер патента: 621054

Опубликовано: 25.08.1978

Авторы: Дубовов, Игольников

МПК: H02J 3/18

Метки: компенсации, мощности, реактивной

...остаточного напряжения ( Цо ) на них в соответствии с частотой сети. Последнее обстоятель- а:тво обусловлено тем, что в любой группе конденсаторов все напряжение сети прикладывается.к конденсаторам 1-3, так как величина их. емкости значительно меньше емкости конденсаторов 13-15. Реакторы 4 установлены для исключения резонансных явлений с сетью. Конденсаторы 13"15 каждой груп" пы могут включаться и отключаться от сети независимо от состояния остальных групп конденсаторов, включенных в аналогичные устройства, подключен ,ные параллельно сети. 621054ты (фиг. 2 г, д, е). До этого моментавремени напряжение сети почти полностью прикладывается к конденсаторам1, 2, 3 (фиг. 2 б) через конденсаторы 13, 14, 15,В интервале времени Ф - 1...
