H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 1272401

Опубликовано: 23.11.1986

Авторы: Зощенко, Козлов, Москаленко, Скорубский, Третьяк, Шидловский

МПК: H02J 3/18

Метки: компенсации, мощности, реактивной

...И наоборот, при срабатывании порогового элемента 5.2 формирование стробов необходимо проводить в по 15 20 25 30 35 40 45 50 55 рядке от старшего разряда выходного р- гистра 17 к младшемч. Несоблюдение чказанной очередности стробирования может привести к возникновению кратковременной перекомпенсации реактивной мощности в сети.Распределитель 15 импульсов может быть реализован (фиг. 3) с помощью делителя 21 частоты, триггера 22, сдвигового регистра 23, схем 24 совпадения, одновибратора 25 и двухканального мультиплексора 26. В исходном состоянии нулевой уровень с выхода триггера 22 блокирует прохождение сигналов через схемы 24 совпадения. Выходы мультиплексора 26 находятся в состоянии логического нуля. С приходом импульса запуска триггер 22...

Номер патента: 1272402

Опубликовано: 23.11.1986

Автор: Быстрицкий

МПК: H02J 3/26

Метки: датчик, источника, напряжений, несимметрии, трехфазного

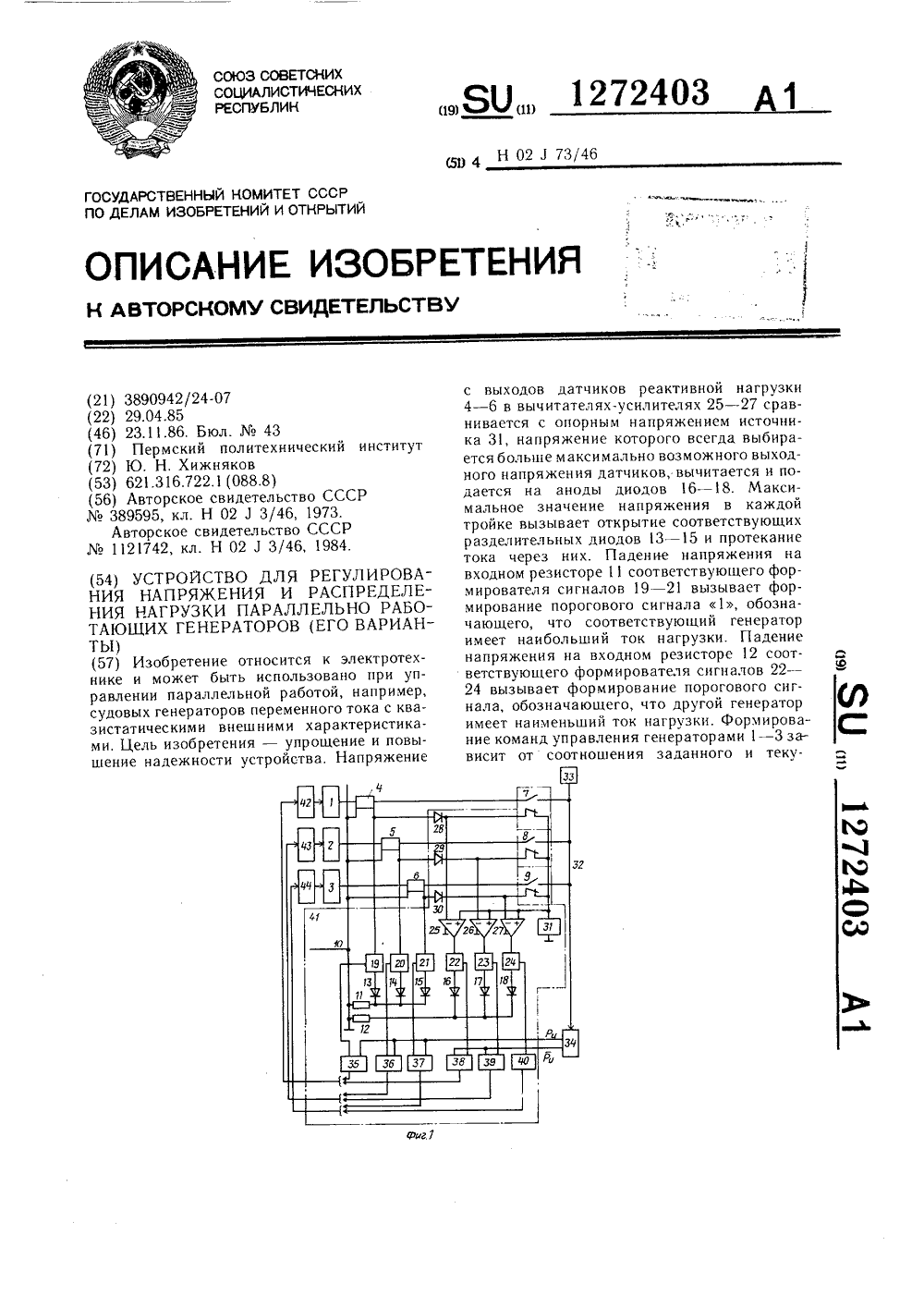

...Так, например, вспомогательное напряжение /в, сравниваемое с линейным напряжением Олв, получается в результате суммирования напряжений Увс и, 1./с 1, соответствующим образом трансформированных. На фиг. 2 проиллюстрировано формирование вспомогательного напряжения Ув 1 в соответствии с выражениембв 1= 0 вс+1/2(/с,с Очевидно, что в данном случае переменная составляющая в выходных сигналах датчика снижается вдвое по сравнению со случаем попарного сравнения линейных напряжений источника. Для обеспечения в симметричном режиме равенства по модулю попарно сравниваемых напряжений в предлагаемом техническом решении соотношение чисел витков обмоток трансформаторов, с которых осуществляется съем указанных напряжений, должно быть следующим. Если...

Номер патента: 1272403

Опубликовано: 23.11.1986

Автор: Хижняков

МПК: H02J 3/46

Метки: варианты, генераторов, нагрузки, параллельно, работающих, распределения

...источников питания. Усилитель 51 реализует по обоим каналам равный коэффициент усиления, 12724035 1 О 15 20 25 30 40 45 50 55 зФормирователь сигналов (фиг. 4) содержит входной резистор 58, балластный резистор 59, стабилитрон 60, триггер Шмидта 61 и инвертор 62.При протекании тока через соответствующий разделительный диод на резисторе 58 падает напряжение, которое подается через резистор 59 на вход триггера Шмидта и возбуждает его. В случае большого сигнала на входе триггера срабатывает стабилитрон 60 и ограничивает его амплитуду. Выход триггера Шмидта 61 подается на вход инвертора 62 для инверсии его статической характеристики. Рассмотрим работу устройства по первому варианту.Пусть генераторы 1 - 3 включены на параллельную работу...

Номер патента: 1274065

Опубликовано: 30.11.1986

Авторы: Жарский, Зозулев, Инякин, Максимов

МПК: G05F 1/569, G05F 1/577, H02H 7/10 ...

Метки: машин, электронно-вычислительных, электропитания

...и сигнализации на соответствующие управляемые стабилизаторы 3.1-3.И напряжения и по программам пуска (п 1-пИ), определяемым узлами 4.1-4.И программируемого пуска соответствующих каналов питания, т.е. на выходных клеммах .б.1-б.И относительно общей клеммы 7 появляются номинальные выходные напряжения Ц -Пц в заданной последовательности.Узлы 5 защиты всех каналов питания с момента появления сервисного напряжения Е постоянно следят за выходным напряжением и током нагрузки и в случае их несоответствия заданной величине выдают в блок управления и сигнализации специальный сигнал аварии (А 1-АИ), которым засвечивает , ся адрес, соответствующий неисправному каналу питания, и отключается узел 8 включения. При этом исполнительными элементами 9 и...

Номер патента: 1274070

Опубликовано: 30.11.1986

Авторы: Абдуллаев, Гусейнов, Рахманов

МПК: H02J 3/24

Метки: режимов, сетей, электрических, энергообъединения

...входыкоторых соединены соответственно свыходами блоков 12, 11 и 9, а входблока 11 запоминания текущих значений 40электростанции соединен с датчиком 2.ЭПри этом выходы блоков 15, 16 и 17являются выходами устройства, связанные с выходами регулирующих устройств,Устройство (фиг. 2) обеспечивает 45регулирование режимов энергосистемыпо замеренным напряжениям межсистемных связей, для чего информациЯ онапряжениях поступает в блоки 12 и13 непосредственно, минуя блок 6, 50 Режимная информация, включающаятелеинформацию о векторах ЭДС и активных мощностях электростанций, перетоках во всех межсистемных связях,55 а также о состоянии сети (положенииосновных выключателей) снимается с помощью датчиков (блоки 1-4), Информация о структуре управляемой...

Номер патента: 1274071

Опубликовано: 30.11.1986

Автор: Пузис

МПК: H02J 3/46

Метки: высокой, станция, токов, частоты

...4 Изобретение относится к электротехнике, а именно к станциям токоввысокой частоты, предназначенным дляцентрализованного производства элект-.роэнергии повышенной частоты для питания высокочастотных нагревательныхустройств.Цель изобретения - повышение надежности работы станции токов высокойчастоты. ОНа чертеже представлена схема предлагаемой станции токов высокой частоты.Станция токов высокой частоты со"держит преобразователи, состоящие извключенных на общие шины 1 генераторов 2 токов высокой частоты с приво"дами 3 посредством соединяющих линий4 и конденсаторов 5, включенных водну из линий 4 каждого генератора 2и регуляторов 6 возбуждения. Конден- щсаторы 5 предназначены для компенсации индуктивностей генераторов 2.Кроме того, станция...

Номер патента: 1274072

Опубликовано: 30.11.1986

Авторы: Русов, Чернойван, Шиляев, Шрамек

МПК: H02J 17/00

Метки: источник, питания

...с выходом блока 9 образцового напряжения, а выход являетсявыходом всего узла 8.Устройство работает следующим образом.От импульсного излучателя 1 света на фотодиод 2 поступают световые импульсы П (фиг. 2 а) . отодиод 2, нагруженный на гиратор 4, генерирует импульсы П (фиг. 2 б) фото-ЭДС, кото,рые через разделительный диод 6 поступают на фильтровый конденсатор 7, где интегрируются с конденсатора 7, выходное напряжение П д подводится 55 к блоку 10 сравнения узла 8 обратной связи. Блок 10 сравнивает выходное напряжение П с образцовым напряжением блока 9. При отключении П от заданного значения сигнал рассогласования с выхода блока 10 поступает на варикапную матрицу 5, изменяя ее емкость и соответственно индуктивное сопротивление...

Номер патента: 1275639

Опубликовано: 07.12.1986

Автор: Хмельник

МПК: H02J 3/06

Метки: активной, мощности, перетоков, энергосистеме

...тока, вхоЛКдящего в состав имитатора 10.;1 - ток, протекающий через резистор гк1. - ток, протекающий через реКзистор К;,1. - ток источника 16.1 тока,входящего в первую группу,напряжение источника 16.1тока, входящего в первуюгруппу (положительное направление тока и напряжения ика 11 тока, вхоостав имитато 50 9 12756Таким образом, для этого примерасистема уравнений (23) приобретаетвид уравнений (8), (4 а), (ба), (7 а),(19 а)-(22 а).Рассмотрим систему уравнений,отличающуюся от (23) тем, что уравнение (20) заменено следующими двумяуравнениями;ос =ВР (24)Й 1 Г 10ЧЫ (25)с 1 сгде и - постоянный коэффициент.Итак рассматривается система уравнений(24)(25) . (26)Очевидно, йУ/Й=О при о(=0. В этойточке процесс изменения с прекращается и решения...

Номер патента: 1275640

Опубликовано: 07.12.1986

Автор: Яценко

МПК: H02J 3/18

Метки: трехфазное, фильтрокомпенсирующее

...звездой несимметричногофильтра 1-3 и содержащие каждое последовательно соединенные между собой конденсатор 6 и реактор 7, шунтированные активным сопротивлением 8.Такое соединение между собой конденсатора, реактора и активного сопротивления представляет собой условно идеаль"4ную структурудемпфирующего звена.В вариантах устройства на фиг, 1и 3 все внешние зажимы трех ветвейвсех трех несимметричных Фильтров 13 присоединены к Фазным зажима А, Ви С питающей сети, а в варианте устройства на Фиг.2 - к Фазным зажимамА,В и С и зажиму нейтрали О, к последнему из которых присоединеныдемпфирующие ветви всех трех фильтров. Отличием варианта устройствана Фиг, 3 является выполнение однойиз двух ветвей каждого несимметричного Фильтра 1-3 в виде...

Номер патента: 1275641

Опубликовано: 07.12.1986

Авторы: Варецкий, Кенс, Сегеда

МПК: H02J 3/18

Метки: нагрузки, электропитания

...тиристоров 7 увеличивается и ток реактора б уменьшается по зависимости,показанной на фиг. 4. При этом увеличивается эквивалентная генерируемая мощность компенсатора Я (Фиг. 3) иквозрастает напряжение.на вторичной обмотке трансформатора 3, подчиняясь задаваемому регулятором 13 статизму, В точке 3 ( 8) угол регулирования равен 90 и компенсатор генерирует максимальную при данном напряжении мощность Як. Дальнейшее увеличение потребляемой нагрузки приведет к подаче управляющего импульса регулятором 13 в блок 22 управления на включение ключа 16 и отключение ключа 15. Это уменьшает коэффициент трансформации силового трансформатора 3. Синхронизация переключения ключей 15 и 16 производится по первичному току и напряжению (регистрируемыми...

Номер патента: 1275642

Опубликовано: 07.12.1986

Автор: Гудым

МПК: H02J 3/26

Метки: дуговых, печей, симметрирования, системе, сталеплавильных, токов, электроснабжения

...линейных токов 1 , 1,( и 1 системы 1Ь сэлектроснабжения, изменяют по модулюи Фазе токи 1, 1 и 1 в симметрирующих обмотках печного трансформатора 3 с помощью встречно-параллельных тиристоров таким образом, чтобыдобиться равенства фазных токов 11 тД 61и , по модулю, т,е. получитьравносторонний треугольник этих токов, в результате чего в линейныхтоках системы электроснабжения 1д ф1 и Ес имеют место только токипрямой последовательности (фиг.2).Симметрирование линейных токов1 1 и Хс системы электроснабжениядостигается тем, что из выходов измерительных органов 4 токов сигналы,проиорциональные мгновенным значениям Фазных токов 1, 1 и 1 поЩ-ЬЕ СА 1ступают на входы блока 5 контролянесимметрии токов фаз и выбора Фазрегулирования, который...

Номер патента: 1275643

Опубликовано: 07.12.1986

Авторы: Гукалов, Кузнецов, Николаенко

МПК: H02J 3/26

Метки: нагрузкой, напряжений, однофазной, симметрирования, системе, электроснабжения

...качества электроэнергии в трехфазных системах с изолированной нейтралью. Цель изобретения - снижение суммарной установленной мощности силовых элементов иобеспечение заданной компенсации реактивной мощности на входе узла нагрузки. Продольные элементы устройства - конденсаторы 1 и 2 - уменьшают сопротивление питающей системы 4,а поперечный элемент - реактор 3 -изменяет токи, протекающие в питающей системе, таким образом, что составляющая обратной последовательности фазных падений напряжения на продольном участке системы электроснабжения равна нулю и таким образом выполняется условие симметрирования.1 ил. сЪ(71) Институт электродинамики АН УССР(56) А.Н.Милях А.К.Шидловский и В.Г.Кузнецов. Схемы симметрирования однофазных нагрузок в...

Номер патента: 1275644

Опубликовано: 07.12.1986

Автор: Панфилов

МПК: H02J 3/40

Метки: времени, опережения, синхронизатора

...секундомер 21. Запуск секундомера 21осуществляется выходным сигналомавтосинхронизатора,11 ервый выхоц Фазосдвигающего элемента 2 канала 11, подключен к входу формирователя 11 импульсов и инвертора 5, а второй - к входу формирователя 14 импульсов и инвертора 6.Выходы инверторов 5 и 6 соединены с входами Формирователей 12 и 13 импульсов соответственно, Выходы формирователей 11-14 импульсов подключены к вторым входам логических элементов 15-18 совпадения соответственно, Выходы логических элементов 15-18 совпадения соединены с входами четырехвходового элемента ИЛИ 19, вы- о ход которого соединен с Б-входом триггера 20,.Его К-вход соединен с выходом автосинхронизатора, а выход - с входом секундомера 21. Каждый фазосдвигающий элемент...

Номер патента: 1275645

Опубликовано: 07.12.1986

Автор: Чевычелов

МПК: H02J 3/46, H02P 9/14

Метки: электростанции

...в работе находится вторичный регулятор 1 напряжения, один из выходных каналов 2 которого действует в направлении "Большеа второй 3 - в направлении "Меньше" Действие вторичного регулятора по каналу 2 осуществляется беспрепятственно на все генераторы (как для АСГ так и СГ) при условии, что не приходит в действие ограничитель либо верхнего предела возбуждения 19, либо нижнего предела возбуждения 20. Действие вторичного регулятора по каналу 3 беспрепятственно проходит толь" ко на АСГ, при условии, что не пришли в действие ограничители 20 нижнего предела возбуждения этих генераторов. В этом случае на выходе канала ограничителей 20 АСГ сигналов нети, следовательно, на выходе логических элементов НЕ 10 имеются сигналы,...

Номер патента: 1275646

Опубликовано: 07.12.1986

Авторы: Бажин, Лапыгин, Пермяков, Поваренков, Фурсов

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда, разряда

...и определяется допустимым рабочим напряжением регулирующего элемента 1 Ъ.Устройство работает следующим образом.Заряд и разряд аккумуляторной батареи 4 осуществляется с помощью тиристориого рекуперирующего преобразователя 2 при включенных магнитном пускателе 1 и автоматическом выключателе 5. Сразу после момента включения счетчик 7, входящий в блок 6 учета энергии, начинает считать количество периодов напряжения питающей сети 3, осуществляя учет .временипрошедшего с моментавключения устройства, и поскольку заряд батареи 4 осуществляется стабилизировачным током учет энергии, запасенной или отданной батареей 4. При достижении заданного времени 5 работы на выходе элемента 8 сравнения появляется сигнал, Усиленный усилительным элементом 9, он...

Номер патента: 1275647

Опубликовано: 07.12.1986

Авторы: Олейник, Пугачев

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда, импульсным, разнополярным, током

...стабилитрона 12 и с приходом очередного импульса на управляющий вход транзис. - 5 торного ключа 6 последний открывается, При этом ток, протекающий по цепи 11-12-6-10-11, открывает тиристорный ключ 10. Так как включение транзисторного ключа 6 происходит в течение 10 интервала времени открытого состояния транзисторного ключа 5, то образуется цепь 18-10-11-5-17-18, по которойпротекает разрядовый импульс тока большой амплитуды, обусловленной суммар ным напряжением конденсатора 11 и АБ 18, При этом, конденсатор 11 переэаряжается (полярность показана на чертеже беэ скобок) за счет накопления разрядной энергии АБ 18. Перезаряд 20 конденсатора 11 завершается к моменту закрытия транзисторного ключа 5. При этом длительность разрядного...

Номер патента: 1275648

Опубликовано: 07.12.1986

Авторы: Лебедев, Немитоков, Потимков, Соколов, Якимов

МПК: H02J 13/00

Метки: исправности, каскада, наружного, освещения

...реле 93 подключен источник101 звукового сигнала,Лампы 78, 80, 82 и 84 предназначены для индикации работы каскада на.ружного освещения. Зажигание лампы78 означает работу всех трех участков1, 8 и 13 каскада (работа всего каскада для данного примера). Зажиганиелампы 80 - означает работу двух участков 1 и 8 каскада, зажигание лампы82 соответствует работе одного участка 1, зажигание лампы 84 соответству-.ет отказу в работе всех трех участковкаскада. Лампа 78 сигнализирует онормальной работе каскада, лампы 80,82, 84 - об аварии в каскаде.Контроль исправности каскада наружного освещения осуществляется следующим образом, 1275648вает импульсы 102 (Фиг.2) с периодом Т, генератор 19 импульсов вырабатывает импульсы 103 с периодом Т...

Номер патента: 1277290

Опубликовано: 15.12.1986

Авторы: Ворохобин, Таджибаев

МПК: H02H 7/06, H02J 3/24

Метки: возбуждения, генератора, защиты, потери

...блок 16 сравнения и на входе установки в состояние логической единицы первого триггера 24 и на втором входе второго логического элемента И 26 появляется положительный потенциал, Это приводит к тому, что триггер 24 перебрасывается в состояние логической единицы и на счетный вход счетчика 2025 импульсов через первый логический элемент И 25 начинают проходить импульсы от генератора 23 импульсов, На выходе счетчика 20 импульсов появляется сигнал срабатывания при выполнении условияК/ггде 1 - уставка времени на срабатывание; 35К - число импульсов генератора23, прошедших на вход счетчика 20 за время 1,частота импульсов,Сигнал срабатывания счетчика 20 импульсов перебрасывает в состояниелогической единицы второй триггер 27а поскольку на...

Номер патента: 1277295

Опубликовано: 15.12.1986

Автор: Яценко

МПК: H02J 3/00

Метки: схема, электроснабжения

...отдельных потребителей.Целью изобретения является повышение эффективности стабилизации напряжения на спокойной нагрузке,На фиг. 1 представлена предлагаемая схема питания нагрузок через сдвоенный реактор.Схема содержит трехфазный трансформатор 1, две магнитносвязанные обмотки 2 и 3 сдвоенного реактора, две нагрузки 4 и 5 и батарею конденсаторов 6. Все элементы схемы трехфазные или в виде трех однофаэных (реакторы 2, 3, конденсаторы 6). Нагрузка 4 - спокойная, нагрузка 5 - резкопеременная. Батарея конденсаторов 6 включена параллельно обмотке 3 сдвоенного реактора между зажимами резкопеременной нагрузки 5 и выходными зажимами трансФорматора 1. Между этими же зажимами трансформатора 1 и зажимами спокойной нагрузки 4 включена обмотка 2...

Номер патента: 1277296

Опубликовано: 15.12.1986

Авторы: Гриценко, Титков

МПК: H02J 3/00

Метки: высокого, распределительное

...23, 24 таким образом, что к каждой секции 26, 27 рабочих систем сборных шин подключена примерно половина из и присоединений. При внезапном отключении одного иэ ответственных присоединений:, например присоединения 1 (2), в результате повреждения, а также при выводе в ремонт присоединения 1 (2) или его промежуточных 8, 9, 11 (13, 14, 6) и обходного 32 (33) разъединителей не происходит деления РУ на две несвязанные электрические части. В этих случаях рабочие системы сборных шин остаются соединенными через выключатели 5, 6 (3, 4) и разъединители 12-15 (7-10).При выводе в ремонт одного из ответственных присоединений, например присоединения 1, отключаются выключатели 3, 4 и разъединитель 11. Пос. ле этого включением выключателей 3...

Номер патента: 1277297

Опубликовано: 15.12.1986

Авторы: Каленик, Рагозин

МПК: H02J 3/06

Метки: мощности, объединенной, перетоков, энергосистеме

...принцип селективности регулирования мощности. Станции соседних энергосистем в установившемся режиме не должны при этом изменять свою мощность.Для сохранения устойчивости межсистемных ЛЭП на первой стадии переходного процесса после образования дефицита (избвгхка) активной мощности регулирование по отклонению перетока и его производным должно производиться во всех энергосистемах,Но интеграторы в системах регулирования перетока мощности должны включаться только в энергосистеме, где возник дефицит (избыток) мощности. При соблюдении этого условия соблюдается селективность регулирования. В конеч 1277297ном итоге всю мощность небаланса должныпринять на себя станции энергосистемы,в котооой возник этот небаланс,Схема устройства для...

Номер патента: 1277298

Опубликовано: 15.12.1986

Авторы: Баркан, Денщиков

МПК: H02J 3/12

Метки: электростанции

...элементов И 3 и 4, и вторичный регулятор 1 напряжения действует на РАВ всех генераторов беспрепятственно.Работа схемы протекает следующим образом. Если регулятор 2 напряжения трансформатора подействует в направлениипонижения напряжения на шинах генераторного напряжения, то на его выходе появляется сигнал, который фиксируется на заданное время памятью7 (8). Вследствие этого на выходеэлемента НЕ 9 (10) сигнал исчезаети элемент И 3 (4) теряет проводимость, чтона время блокирует действие регулятора 1. В то же время свыхода блока памяти 7 (8) сигналпоступает на вход логического элемента ИЛИ 18 (19), действуя в направлении, противоположном последующемудействию АРВ, сопровождающему переключение РПН трансформатора связи.После исчерпания...

Номер патента: 1279014

Опубликовано: 23.12.1986

Авторы: Гоголюк, Коваль, Малиновский, Олийнык

МПК: H02J 3/00

Метки: сеть, электрическая

...мощность, равнуюполовине суммарной мощности генераторов 10 и 11. Увеличение реактивной составляющей тока статорных обмоток генера тора 10 (Фиг.б и 7) приводит к сни Анализ векторных диаграмм показывает, что при соответствующем регулировании активной и реактивной 35 мощности генераторов 10 и 11 в оптимальных (или граничных по диаграмме мощности генератора) по техничес.ким условиям эксплуатации пределах,можно изменять в широком диапазонекак характер так и величину мощности, выдаваемой в распределительныеустройства 1 и 2. Отличием электрической.:.сети (фиг.2) является наличие коммутацион. ных аппаратов 14-17 на генераторном напряжении. Этим повышают оперативчую гибкость сети в эксплуатационных режимах работы. Нормальный режим...

Номер патента: 1279015

Опубликовано: 23.12.1986

Автор: Обязуев

МПК: H02J 3/18

Метки: компенсатором, мощности, реактивной

...нулевом значении тока или реактивной мощности СТК можно блокировать импульсы управления, при этом холостой5 О ход СТК естественно сохраняется.Блокирование импульсов приводит к устранению высших гармоник в сетевом токе и, естественно, к устранению потерь энергии, вызванных протеканием55 "армоник по элементам СТК и сети.Устройство содержит датчик 1 состояния сети 2 переменного тока, Датчик 1 может быть выполнен в виде датчика напряжения или датчика реактив -ной мощности, в зависимости от тогокакой параметр регулируется с помощью компенсатора 3, Компенсатор 3может быть одно- или многомостовым.Выход датчикаподключен к входуэлемента 4 сравнения, другой входкоторого соединен с выходом блока 5уставки. Выход элемента 4 сравненияподключен к...

Номер патента: 1279016

Опубликовано: 23.12.1986

Авторы: Богуславский, Ботин

МПК: H02J 3/24, H02P 9/04

Метки: мощностью, тепловой, электростанции

...от 1/128 до 27/128 со ступенью дискретности 1/128. Тогда для показанной на фиг.2 схемы установки диодов при срабатывании пускового сигнала ПС 1 в первом и и-м каналах устанавливаются. одинаковые коэффициенты, равные 84/128, а при срабатывании ПСЗ в первом канале устанавливается коэффициент, равный 19/128, а в и-м - равный 97/128.Работа устройства рассмотрена с использованием временной диаграммы (Фиг.3). На диаграмме показаны вели - чины задания подаваемого на клемму 2 (Ь Рд, ), скорректированного задания на выходе сумматора 1 (ЬРсор )сигналы на выходах каналов распределения (ЬР Ь Р, Ь Р), сигналы на выходе сумматора 7 (11 ), интегратора 25.9 (11 п) и пускового сигнала (ПС).Для рассматриваемого примера принято три канала...

Номер патента: 1279017

Опубликовано: 23.12.1986

Автор: Рутковский

МПК: H02J 3/40

Метки: настройки, проверки, синхронизатора

...периодов частоты 55 напряжения ведущей системы, Максимальное значение сигнала 0 в конце периода частоты напряже- игм ния ведущей системы с учетом обратной связи, образованной через второйдополнительный сумматор 19 и второйинтегратор 8, можно считать Выходной сигнал второго интегратора 8и = КиЖ+ 0 Д )с 1, (2)огде Т - период частоты напряженияьведущей системы;К - коэффициент интегратора 8,игчисленно равный заданнойчастоте (Киг = Йэ).Из равенств 1) и (2) получим Б =11 (1 - ) = Б - -- = 1 ь-Ее А э К ээ ьф где Ъ Г - относительное отклонениеьчастоты напряжения ведущей системы от заданнойчастоты.Следовательно, выходной сигнал дополнительного запоминающего элемента 20 пропорционален относительному отклонению частоты Ь Йа. Максимальный...

Номер патента: 1280669

Опубликовано: 30.12.1986

Авторы: Бринкис, Вонсович, Меклин, Терезов

МПК: H02J 3/06

Метки: двумя, между, мощности, ограничения, перетока, частями, энергосистемы

...области статической устойчивости производится корректировка уставки ограничения Р путем подачи дополнитель"ного сигнала ЬР на второй входсумматора 4,Сигнал ьР формируется следующим образом,Сигнал с выхода сумматора 4, пропорциональный текущему значению ре"эультирующей уставки Ру , поступаетна вход блока 5 сравнения для определения ра,счетного значения запасапо мощности, В этом блоке производится вычисление расчетного запаса Рпо формуле: Р- Ру (1+Кс) - Рм е где Кс - нормативный коэффициент запаса по статической устойчивости.В приведенной формуле Рявляется действительным запасом, если текущий режим находится на границе допустимой Области те Руст =РизмСигнал с выхода блока 5 поступаев блок 6 контроля статической устой. чивости,...

Номер патента: 1282257

Опубликовано: 07.01.1987

Авторы: Башлыков, Григорьев, Лебедев, Раскин, Родионов

МПК: H02J 3/00

Метки: судовая, электроэнергетическая

...резистора 11 значительно меньше величины эквивалентного сопротивления изоляции отрицательных полюсов статических преобразователей 3, то происходит резкое ускорение переходного процесса пере- заряда помехозащитных конденсаторов. Ускорение переходного процесса промых ключей, Судовая электроэнергетическая система содержит сопротивления изоляции сети переменного тока 18 и постоянного тока 19.5 Устройство работает следующим.образом.При переключении потребителей 6переменного тока или потребителей 5 постоянного тока будут меняться эквивалентные сопротивления изоляции К (меняются сопротивления изоляции 18 и 19), что в свою очередьФормула25 исходит за счет увеличения напряжения между фазой и корпусом и за счетуменьшения постоянной времени...

Номер патента: 1282258

Опубликовано: 07.01.1987

Автор: Бланар

МПК: H02J 3/18

Метки: мощности, реактивной

...мощности нагрузки З.Причем увеличение тока вторичной обмотки 4 вызывает увеличение напряжения на нагрузке 3 при емкостном характере тока и уменьшение напряжения на нагрузке 3 при индуктивном.Регулирование реактивной мощности в устройстве происходит одновременно с регулированием напряжения на на. грузке 3 при изменении угла отпирания тиристорного ключа 7. Причем увеличение тока реактора 6 приводит к уменьшению тока конденсаторной батареи 5, то есть регулирование реактивной мощности осуществляется не только за счет изменения ее потребления индуктивными элементами устройства, но и за счет изменения ее генерации конденсаторной батареей 5. При полностью запертом тиристорном ключе 7 напряжение на нагрузке 3 и степень компенсации ее реактивной...

Номер патента: 1282259

Опубликовано: 07.01.1987

Автор: Кутковецкий

МПК: H02J 3/18

Метки: варианты, его, мощности, реактивной, сети, электрической

...напряжения источника 1 питания сначала для заряда конденсатора 2 отпирается тиристор 5, а после запирания тиристора 5 отпирается тиристор 7, и конденсаторная1282 батарея перезаряжается однонаправленными импульсами тока обратного направления.Регулирование реактивной мощности устройства осуществпяется изменением частоты включения тиристоров (изменением величины пауз между импульсами токов).Система управления работает следующим образом.Задающий генератор 9 вырабатывает напряжение высокой частоты,причем продолжительность во времени одного полупериода этого напряжения достаточна для затухания импульса тока прГ заряде конденсатора 2 или конденсаторной батареи 3. В синхронизаторе 18 и задающем генераторе 9 знаками "+" и "-" отмечены...
