H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 1125701

Опубликовано: 23.11.1984

Авторы: Голубев, Каплычный, Москаленко, Мостовяк, Новский, Шидловский

МПК: H02J 3/26

Метки: нагрузок, однофазных, подключения, сети, электрической

...диод 15 коммутирующий тиристор 7 - коммутирующий дроссель 9 - разделитель- .ный диод 16 " однофазная нагрузка 4 (при отрицательной полярности 20напряжения нагрузки). Кроме того,независимо от.характера нагрузкикоммутирующий тиристор 7 (как и силовой тиристор 6) блока 5 после отпирания ведет реактивный ток комму-25тирующйх дроаседей 8 н 9 за счетэнергии, накопленной в них во время коммутационного процесса.ъПосле принудительного выключениясилового тиристора 6 и соответственно по мере восстановления запирающих свойств ранее проводящего тиристора силового моста 2 (выключениекоторого осуществляется за счет прерывания его тока при запирании сило 3вого 6 тиристора) и перезаряда ком-,мутируюищх конденсаторов 10 и 11происходит...

Номер патента: 1127040

Опубликовано: 30.11.1984

Автор: Яценко

МПК: H02J 3/18

Метки: трехфазное, фильтрокомпенсирующее

...элеаентов.Каждый из вариантов устройства угольника 1 реактивные элементы 4-9, включенные по два последовательно в каждой фазе. Каждая вершина треугольника и каждая точка соединения реактивных элементов соединены с соот 1 1127040 2Изобретение относится к электро-.технике, в частности, к многофункциональным устройствам компенсации реактивной мощности и фильтрации высшихгармоник тока, генерируемьи в сеть5 дополнительные реактивные элементы.нелинейными нагрузками типа вентиль ньи электроустановок, электросварочных установок, электродуговых печейи т.д.ИзЪестны трехфазные фильтрокомпенсирующие устройства (ФКУ), содержащие присоединенные к фазным зажимампитающей сети конденсаторно-реактивные фильтры высших гармоник (ФВГ)или ФИГ и батареи...

Номер патента: 1127041

Опубликовано: 30.11.1984

Авторы: Егоров, Иванов, Тропин, Яценко

МПК: H02J 3/18

Метки: фильтрокомпенсирующее

...т.е. путем значительного изменения уровня реактивной мощности, генерируемой устройствомна частоте питающей сети, Этот жеэффект может быть достигнут увеличением числа ФВГ одной частоты, чтоприводит к усложнению схемы, повышению стоимости и снижению надежнос"ти работы устройства,Цель изобретения - расширение,функциональных возможностей.Поставленная цель достигаетсятем, что в Аильтрокомпенсирующееустройство, содержащее два соединенных звездой Аильтра, каждая ветвькоторогосостоит из последовательновключенных конденсатора и реактора,при этом первый Аильтр подключен ксети свободными выводами конденсаторов, а в цепь второго фильтра включентрехфазный выключатель, введен вто- .рой трехАазный выключатель, подключенный между точками соединения...

Номер патента: 1127042

Опубликовано: 30.11.1984

Автор: Крупник

МПК: H02J 3/46

Метки: двухтрансформаторной, параллельно, подстанции, работающих, силовых, трансформаторов, числом

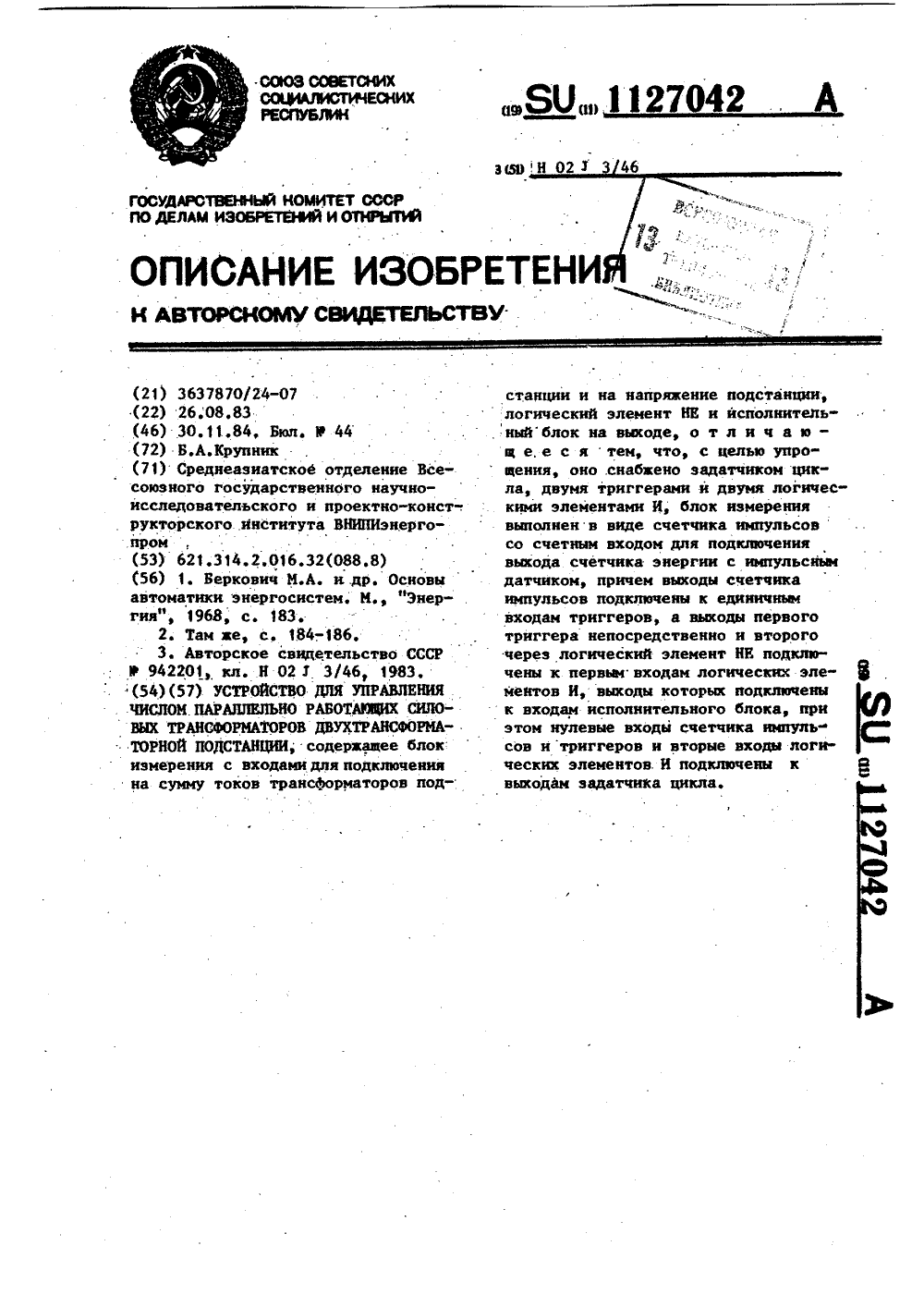

...Та- З 0 кие счетчики устанавливаются длядистанционого учета потребляемой ,электроэнергии. Количесво.импульсов,вырабатываемых датчиком эа определенное время,.пропорционально нагрузке трансформатора. Блок 2 представляет собой счетчик импульсов сосчетным и нулевым входами и двумявыкодами, На первом выходе появляет- . . ся импульс при достижении количества входных импульсов величины, соответствующей мощности 5 , т.е. мощности, соответствующей режиму минимума потерь. На втором выходесчетчика 2 появляется импульс при 45 достижении количества входных импуль;сов величины, соответствующей .мощ 5 а.ности , т.е. мощности, приходящейся на один трансформатор при включен"50 нцк двух трансформаторах при.нагрузке подстанции, соответствующей режи-му...

Номер патента: 1127043

Опубликовано: 30.11.1984

Авторы: Сентюрин, Шавлов

МПК: H02J 7/10

Метки: батареи, заряда, источников, разряда, химических

...17 по цепи ключевой эле-. мент 159, резистор 19, ключи 8 и 7 батарея ХИТ 18, ключ 7, переходколлектор-.эмиттер транзистора 5(в первую половину работы фазы С), резистор обратной связи 20 , диод16, Фаза А вторичной обмотки трансФорматора 17.или после ключа переход коллектор-эмиттер транзистора 52 (во вторую половину работы фазы С ), резистор обратной связи 20, диод 16, фаза 5 вторичной обмотки трансформатора 17.Следовательно, ключевые. элементы катодной группы 15 -15 и транзисторы анодной .группы 51-.5 работаютодинаковое время каждый по 1/3 пе-. риода или по 120 ф, если период, Фазы напряжения считать равным 360 ф. Вторичные цепи элементов гальванической развязки (приемники оптронов, например, фототиристоры, фототранзисторы) или...

Номер патента: 1128331

Опубликовано: 07.12.1984

Авторы: Астановицкий, Бычков, Винокуров, Панов, Реморов

МПК: H02J 3/00

Метки: нагрузки, электроснабжения

...тем, что в устройстве для электроснабжения нагрузки., содержащем асинхронный генератор с многофазной . Обмоткой статора и короткозамкнутым .ротором, батарею возбуждающих кондене саторов с регулятором величины эк- . вивалентной емкости и контакторы, аснйхронный генератор выполнен с до,полйительной многофазной обмоткой статора, а контакты контакторов об-. . разуютв.каждой фазе мостовую схему, в диагональ которой включена дополнительная иногофазиая обмотка статора, распопожениаи в тех же пазах, что и основнаи многофазная обмотка сгатора, котораи включена в другую диагональ мостовой схемы вместе с выводами для подключения нагрузки.На чертеже прйведена принципиаль ная электрическая:схема устройства для электроснабжения...

Номер патента: 1128332

Опубликовано: 07.12.1984

Автор: Пекелис

МПК: H02J 3/06

Метки: активной, замкнутой, мощности, неоднородной, потоков, принудительного, распределения, сети, электрической

...применение одного раакто- ф4 ра, сопротивление которого не изменяется в рабочих режимах, не позволя ет поддерживать экономическое потокораспределение активной мощности во всех нормальньа нагрузочных режи- о мах сети и обеспечивает его только при определенном соотношении узловых активных нагрузок. В случае же из" .менения укаэанного соотношения распределение потоков активной мощности становится неэкономичным.Целью изобретения является обеспечение экономического потокораспреде 32 2ления активной мощности при любыхсоотношениях узловых активных нагрузок сети.Поставленная цель достигаетсятем, что согласно способу принудительного р аспределения потоковактивной мощности в замкнутой неоднородной электрической сети с продольно включенным...

Номер патента: 1128333

Опубликовано: 07.12.1984

Авторы: Фексон, Шпирт

МПК: H02J 7/02

Метки: аккумулятора, заряда

...малых зарядных токов.Указанная цель достигается тем,что в устройство. для заряда аккумуляторов, содержащее. входной трансформатор с выведенной средней точкойвторичной обмотки, первый тиристор,первый и второй диоды, источник эталонного напряжения на основе параметрического стабилизатора, состоящегоиз первого резистора.и первого стабилитрона, подключенного через третийдиод к одному из крайних и к среднему выводам вторичной обмотки, четвертый диод, подключенный к другомукрайнему выводу вторичной обмотки,орган сравнения эталонного напряжения стабилизатора с напряжением навьмоде устройства и второй резистор,подключенный к выходу устройства,введены, второй стабилитрон, третий,четвертый и пятый резисторы, второйтиристор, при этом третий...

Номер патента: 1128334

Опубликовано: 07.12.1984

Авторы: Павлов, Шульцев

МПК: H02J 7/04

Метки: аккумуляторной, асимметричным, батареи, заряда, кислотной, свинцовой, током

...и времени, при этом блок управления ключевыми элементами содержит генератор низкой частоты, выход которого соединен с входом второго делителя частоты, выходом связанным с одной стороны с базой транзистора каскада управления разрядом, в коллекторную цепь ко торого включено второе реле, контакты которого являются ключевыми элементами цепи разряда, а с другой стороны - с входом инвертора, выходом подсоединенного к базе транзистора каскада управления зарядом и к входу первого делителя частоты, а в коллекторную цепь этого транзистора включена третье реле, контакты которого коммутируют цепь заряда.На фиг. 1 представлена структурная схема устройства; на фиг, 2 - график Формирования импульсов .на выходах микросхем устройства.Устройство...

Номер патента: 1129696

Опубликовано: 15.12.1984

Авторы: Балыбердин, Долгих, Меньшиков, Поссе

МПК: H02J 3/18

Метки: компенсатор, мощности, реактивной

...На оси 43 (фиг, 2) показано временное положение первичных импульсов ПИ , ПИ , ПИ , относящихся соот ветственйо к запираемым вентилям 18, 15 20 и 22 и создаваемых устройствами 23, 24, 25, на оси 44 - временное положение первичных импульсов ПИ , ПИи ПИ 2, относящихся соответственно к тиристорным вентилям 14, 16, 12 и 2 О создаваемых устройствами 30, 3 1, 29, на оси 45 - временное положение управляющих импульсов УИ 18УИ 2 озпоступающих от устройств 26, 27, 28 соответственно на электроды управле ния запираемыех вентилей 18, 20, 22, на оси 46 - временное положение управляющих импульсов УИ, УИ УИпоступающих от устройств 33, 34, 35 соответственно на электроды управления тиристорных вентилей 14, 16, 12, На оси 47 построены кривые токов1, 1 ,...

Номер патента: 1129697

Опубликовано: 15.12.1984

Авторы: Небратов, Радионова

МПК: H02J 7/10

Метки: зарядное

...ного ключа 2 .Недостаток данного устройства - низкий КПД.Цель изобретения - повьппение КПД устройства.40Поставленная цель достигается тем, что в устройстве, содержащем источник лсстсяннсгс тока, к полюсам которого подключены последовательно соединенные транзисторный ключ зарядный дроссель и аккумуляторная батарея блокирующий лисп подсоединенный катодом к положительному полюсу источника постоянного тока, а анодом - к общей связи между зл. - рядным дросселем и коллектором транзисторного ключа, схему управления, подключенную своим выходом к входу транзисторного ключа, и защитный диод, последний подключен а дом к эмиттеру транзисторного ключа, а катодом - к отрицательному полюсу аккумуляторной батареи, а между положительными полюсами...

Номер патента: 1129698

Опубликовано: 15.12.1984

Авторы: Намитоков, Соколов

МПК: H02J 13/00

Метки: наружного, освещения, сетью

...контакторов не должна превышать 157. их номиналь. ного напряжения.Данное условие необходимо для обеспечения надежной работы контактора переменного тока, которая гарантируется при 85% номинальногонапряжения. Однако в сетях наружного освещения отмечаются большие отклонения напряжения от номинальной величинынОм днов э д яом номинальное напряжение сети.Таким образом, при отрицательныхотклонениях напряжения (-23 Х 0к катушке контактора прикладываетсянапряжение ниже допустимой величины, что является аварийной ситуацией, не происходит втягивание якоря контактора, т,.е. контактор не замыкает силовые контакты и не включает каскад наружного освещения, и освещение невключено. Целью изобретения является повышение надежности...

Номер патента: 1130946

Опубликовано: 23.12.1984

Авторы: Абрамович, Ананьев, Макурова

МПК: H02J 3/18

...с первым выводом24 третьего дополнительного ключа23, второй. вывод которого присоединен к первому выводу 28 четвертого 30дополнительного ключа 27, второйвывод 29 четвертого дополнительногоключа 27 соединен с первым выводом32 пятого дополнительного ключа 31и первичной обмоткой 39 трансформатора. Второй вывод 33 пятого дополнительного ключа 31 соединен с вторым выводом 7 первой секции 5 батарейконденсаторов, вторым выводом 21 второго дополнительного ключа 19 и первым выводом 36 шестого дополнительного ключа 35, второй вывод 37 которого соединен с первым выводом 41вторичной обмотки 40 трансформаторавторой вывод 42 которой соединен спервым выводом 16 первого дополнительного ключа 15, вторые выводы10 и 17 второго 8 и первого 15...

Номер патента: 1130947

Опубликовано: 23.12.1984

Авторы: Иванов, Проскуряков, Столяров

МПК: H02J 3/18

Метки: конденсаторная

...и второго магнитопроводов,третья катушка индуктивности и вторая катушка управления расположенына первом стержне второго магнитопровоца, причем вторая катушка управления соединена с первой черезвстречно включенные неуправляемыевентили, управляемый вентиль включенпараллельно катушкам управления, аего анод соединен с точкой соединения неуправляемых вентилей.На чертеже представлена схема предлагаемой установки.Установка состоит из конденсаторов1-3, катушек 4-6 индуктивности, расположенных на двух магнитопроводах7 и 8, катушек 9 и 10 управления, неуправляемых вентилей 11 и 12 и управляемого вентиля 13,Регулирование эквивалентной емкости конденсаторов 1-3 осуществляется благодаря их шунтированию катушками индуктивности 4-6, расположенными...

Номер патента: 1130948

Опубликовано: 23.12.1984

Авторы: Зощенко, Каплычный, Москаленко, Мостовяк, Новский, Шидловский, Яровой

МПК: H02J 3/26

Метки: нагрузок, несимметричных, симметрирования, системах, трехпроводных, трехфазных

...),Схема устройства (фиг Л содержит фазы 1-3 сети, несимметричную45 нагрузку 4, датчик 5 линейных токов, датчик б линейных напряжений,двухвходовые множительные элементы 7и 8, двухвходовый сумматор 9 с инвертированием, схему 10 Фиксации нуля, делительный элемент 11, удвоители 12-14 частоты, трехканальныйкоммутатор 15 фаз, триггеры 16-18задержки, исполнительный орган 19,конденсаторные батареи 20-20, 21-21и 22-22, силовые тиристорные выключатели 23-23, 24-24 и 25-25Устройство работает следующим образом.Входными параметрами устройстваявляются векторы линейных токов60 и напряжений 0 нагрузочного узласети. С помощью множительных элементов 7 и 8 и сумматора 9 с инвертированием формируется сигнал, пропорциональный пульсирующей мощности на 65...

Номер патента: 1132323

Опубликовано: 30.12.1984

Авторы: Вазягин, Дронов, Сах, Штобель

МПК: H02J 3/26

Метки: электроснабжения

...повыше Э 5 ние степени симметрирования режима электроснабжения при уменьшении мощности конденсаторных батарей беэ снижения передаваемой мощности. Поставленная цель достигается40 тем,. что устройство электроснабжения трехфазной нагрузки, подключенной через выключатели с пофазным управлением ко вторичной обмотке трансформатора, соединенной в треугольник,45 первичная обмотка которого, соединенная звоздочкой с нулевым выводом, подключена к питающей сети, содержащее однородные конденсаторные батареи, содержит шунтирующий выключатель и две трехфазные развилки пофазно управляемых разъединителей, включенные по обеим сторонам выключателей, к нейтральньщ точкам которых подключена одна конденсаторная батарея, причем шунтирующий выключатель...

Номер патента: 1132324

Опубликовано: 30.12.1984

Авторы: Калюжный, Левинштейн, Хорошев

МПК: H02J 3/26

Метки: линии, мощности, передачи, электропередачи

...автотрансформаторов, установленных на подстанциях неполнофазной линии, конденсаторных батарей, суммарное емкостное сопротивленне которых равно по вели чине утроенному реактивному сопротивлению обмотки низкого напряжения автотрансформатора, Подключение конденсаторных батарей с указанным емкостным сопротивлением приводит к 45 такому перераспределению токов нулевой последовательности, генерируемых неполнофазной линией и реактивностями, когда их большая часть замыкается в обмотках низкого напряжения.автотран-ЬО сфарматоров и не падает в примыкающие присоединения. При этом происходит полная компенсация токов нулевой последовательности в присоединениях, подключенных к обмоткам среднего у напряжения автотрансформаторов, и снижение...

Номер патента: 1132325

Опубликовано: 30.12.1984

Автор: Шавлов

МПК: H02J 7/02

Метки: аккумуляторной, батареи, заряда, разряда

...постоянно разрешеныузлом режимов 14.Но так как включен первый каналдешиФратора 11, то срабатывает схема 45И 244, сигнал с выхода которой черезсхему ИЛИ 25 поступает на вход блока. усилителей 26 и включается реле 271 .Реле 27 своими замыкающими контактами 284 и 291 подключает измерительные цепи датчика наличия цепи (например, нунта) 44 к измерительномуприбору (например,магнитоэлектрическому реле или контактному милливольтметру) 30, при этом, если размыкающий контакт переключающегоконтакта 2 разомкнулся, то токзарядно-разрядный через датчик наличия цепи 4 не проходит, на нем не создается падение напряжения и измерительный прибор 30 не срабатывает.Если же размыкающий контакт пере-. ключающего контакта 2 не разомкнулся, то через датчик...

Номер патента: 1134986

Опубликовано: 15.01.1985

Авторы: Калатозишвили, Курцикашвили, Масхулия, Хахиаури, Челидзе

МПК: H02J 13/00

Метки: включения, наружного, освещения, подстанций, сети, трансформаторных

...на первой подстанции каскада промежуточное реле через первый замыкающий контакт реле включениякаскада подключено к выводу трансформатора, параллельно первому замыкающему контакту реле включения каскада включены последовательно соединенные второй замыкающий контакт промежуточного реле и размыкающий контакт реле отключения каскада, к выводу трансформатора первой подстанции каскада через третий замыкающий контакт промежуточного реле подключено реле времени, на всех подстанциях каскада, начиная со второй, параллельно первому замыкающему контакту промежуточного реле включены последовательно соединенные замыкающий контакт реле времени и первьй размыкающий контакт промежуточного реле, к тому же выводу трансформатора подключено реле времени...

Номер патента: 1136249

Опубликовано: 23.01.1985

Автор: Генрих

МПК: H02J 3/00

Метки: генераторного, распределительного, схема, устройства

...треугольника, а связь между ними осуществляется на стороне высшего напряжения трансАарматоров. Во всех перечисленных схемах обмотки ВН трансАорматоров соединяются по любой из известных схем и могут работать как в режиме с изолированной, так и с заземленной нейтралью. В отличие от известных схем в предлагаемой имеет место поперечная связь между контурами. Поэтому при поврежденни одного иэ элементов контурагенератора 1 или трансАорматора 2, или выключателя 3, 6 либо при выводе их на ремонт) имеется возможность использовать в работе схемы неповрежденные элементы контура. Одновременное включение всех выключателей 3 и 6 дает возможность соединить параллельно между собой все генераторы 1 и трансформаторы 2 контуров (Лиг. 4), при этом...

Номер патента: 1136250

Опубликовано: 23.01.1985

Авторы: Вонсович, Глузман, Сундуков, Терезов

МПК: H02J 3/06

Метки: активной, мощности, перетока, частоты, энергообъединения

...мощности энергообъединения, теля перетока мощности по внутренработаацего параллельно с другим ней связи а третий вход соединен с энергообъединением, содержащее ре 10выходом блока выявления приращений гулятор частоты и перетока обменной управляющего воздействия высшего мощности, подключенный входами к уровня, задатчик предельно допустизадатчику уставки частоты и к изме- мой величины перетока обменной мощФрителям частоты сети и перетока об- ности, блок контроля перетока обменной мощности, задатчик уставки пе- меннои мощносри первый вход которо 15чретока обменной мощности, два огра- го соединен с выходом измерителя пеничителя перетока мощности по внеш- ретока обменной мощности, второй вход ней и внутренней связям, соединенные с...

Номер патента: 1136251

Опубликовано: 23.01.1985

Авторы: Рыжков, Рыжкова

МПК: H02H 9/08, H02J 3/18

Метки: заземления, замыкания, землю, малыми, нейтрали, сетях, токами

...увеличивающего активную составляющую тока замыкания на землю,Наиболее близким техническим реше нием к изобретению является устройство для заземления нейтрали в сетях смалыми токами замыканйя на землю, содержащее параллельно соединенные конденсатор и реактор, включенные в ней трапи трансформатора 12).Однако результирующее сопротивление заземления нейтрали в известномустройстве невелико, поэтому возникают потери от токов нулевой последовательности и опасные смещения нейтрали в нормальных режимах работы сети. 251Поставленная цель достигается тем,что устройство для заземления нейтрали в сетях с малыми токами замыкания на землю, содержащее параллельносоединенные конденсатор и реактор,включенные в нейтрали трансформатора, снабжено...

Номер патента: 1136252

Опубликовано: 23.01.1985

Авторы: Виткин, Коржавин

МПК: H02J 3/24

Метки: мощностью, нагрузки, снижении

...на шинах 15 подстанции до предаварийной величины (порядка 0,6-0,8 от 0 ;, второго пускового блока 18 отключения (с уставкой б), аналогичного первому пусковому блоку 17 отключения и служащего для фиксации почижения напряжения на шинах подстанции 15 до аварийной величины порядка 0,3-0,5 от О ), блока 19 разности времен, состоящего, например, иэ промежуточных реле, одно иэ которых имеет возможность регули3 1136ранки времени на возврат (срабатывание) до 0,5 с, служащего для сравнения разности времен между срабатыванием первого пускового блока 17 ивторого пускового блока 18 с наперед заданной величиной, срабатывающего и запоминающего факт срабатыванияв случае, если указанная разность времени оказывается равной нли превышает заданное...

Номер патента: 1136253

Опубликовано: 23.01.1985

Авторы: Колоколкин, Куракин, Лавковский, Нуждин

МПК: H02J 7/02

Метки: аккумуляторной, батареи, заряда

...устройства.Устройство для заряда аккумуляторных батарей комбинированным методом содержит выпрямитель 1 с системой 2 управления, датчик 3 тока, регулятор 4 тока заряда, один вход 5 которого соединен с выходом задатчика б тока, инвертор 7, вход кото 1136253рого соединен с выходом выпрямителя 1 через сглаживающий реактор 8, один выход инвертора подключен к одному выходному выводу 9 , узел 10 сравнения, один вход 11 которого соединен 5 с одним выходом 12 (аналог вьмодного напряжения) системы 2 управления выпрямителем 1, выход - с одним входом 13 формирователя 14 импульсов, другой вход 15 которого подключен к 10 вьмоду 16 программного блока 17, выход - к управляющим входам вентилей инвертора. Регулятор 18 напряжения одним входом 19 соединен с...

Номер патента: 1136254

Опубликовано: 23.01.1985

Автор: Митрофанов

МПК: H02J 9/00

Метки: бесперебойного, питания

...ключи 9 -9параллельно подключены к клеммам 1 2 Ои 2, при этом параллельно каждомуиз ключей 9 -9 и части витков основных первичных обмоток 8 - 8соответственно включены первья, второй и третий дополнительные управляемые ключи 10 -10Резервный источник постоянноготока подключается к клеммам 11 и 12,которые через входной Фильтр 13 соединены с параллельно включенными ин- щверторами 14 - 14,связанными с со-,ответствующими вспомогательными первичными обмотками 15 - 15 трансформаторов 7 - 7,Устройство также содержит задающий генератор 16, выход которогоподключен к входу Формирователя 17импульсов. Синхронизирующий входФормирователя 17 соединен с выходомсинхронизатора 3, выход - с входом 40распределителя 18 импульсов, а первый дополнительный...

Номер патента: 1136255

Опубликовано: 23.01.1985

Авторы: Гурфинкель, Дмитриенко, Суворов

МПК: H02J 9/06

Метки: ввода, питания, резервного

...является выходной цепью.На чертеже приведена блок-схема 1 О предлагаемого устройства.Устройство содержит блок 1 измерения угла рассогласования фаз напряжения контролируемых источников питания состоящий из трех трех 1фазных формирователей 2-4 сигналов рассогласования, каждый из которых подключен к фазам обоих источников, блок 5 измерения скорости изменения угла рассогласования, вход которого 2 О подключен к формирователю 2, блок 6 фиксации угла рассогласования, подключенный к выходам формирователей 3 и 4, блокизмерения ускорения угла рассогласования, подключен- . 2 З ный к выходу блока 5, блок 8 быстродействукицего отключения, входы которого подключены к формирователям 3 .и 4, ключ 9, управляющий вход которого подключен к выходу...

Номер патента: 1136256

Опубликовано: 23.01.1985

Авторы: Намитоков, Потимков, Соколов

МПК: H02J 13/00

Метки: включением, каскадным, наружного, освещения, сетей, трехфазных

...включения освещения первого из которых связана линией связи с пунктом управления, а каждая из катушек контакторов включения освещения исполнительных пунктом последующих участков линии освещения соединена проводами управления с выводами для подключения к фаэному и нулевому проводам сети предыдущего участка линии освещения, причем каждый исполнительный пункт участков линии освещения имеет вывод для подключения к нулевому проводу питающей сети, который в каждом из исполнительных пунктов, кроме перво" го, соединен с выводом для подключения к нулевому проводу сети предыдущего участка линии освещения 21 .Известная система предназначена для управления и контроля сетью наружного освещения с каскадным включением участков линии освещения.Контроль...

Номер патента: 1138881

Опубликовано: 07.02.1985

Авторы: Селиверстов, Федин

МПК: H02J 3/00

Метки: передачи, электроэнергии

...4установленные по концам линии в фа;зе А.На фиг. 2 показан вариант электропередачи, в которой фазосдвигающие устройства 4 и 6 установлены только в двух Фазах А и С линии электропередачи и которая может связывать между собой как две разные системы (например, передающую 7 и приемную 8), так и узлы нагрузок и источники питания одной системы. В систему автоматического управления режимом входят измерительно-информационные датчики 10 о параметрах режима лйнии электропередачи,. устройства 15 и 16 выработки управляющих воздействий, установленные на каждом конце линии электропередачи, и устройства 17 и 18 индивидуального управления фазосдвигающими устройствами 4 и 6 на передающем конце и устройства 19 и 20 индивидуального управления...

Номер патента: 1138882

Опубликовано: 07.02.1985

Авторы: Гольдштейн, Пястолов, Сенигов

МПК: H02J 3/46, H02M 1/00

Метки: вентильных, ветвей, включенных, выравнивания, группе, параллельно, токов

...достигается тем, что в устройстве для выравнивания токов в группе параллельно включенных вентильных ветвей, содержащем магнитопроводы по числу параллельных ветвей, на каждом из которых размещены по две обмотки, первые из которых включены последовательно в вентильных ветвях,.а вторые зашунтированы управляемыми ключевыми элементами и связаны между собой согласно-последовательно, образуя выравнивающую цепь, причем управляющие входы вентилей связаны с СИФУ преобразователя, указанную группу вентильных ветвей образуют и аналогично выполненных подгрупп, каждая из которых принадлежит одному из и преобразователей, выравнивающие цепи каждой подгруппы соединены между собой через и введенных диодов, образуя замкнутый контур с односторонней...

Номер патента: 1138883

Опубликовано: 07.02.1985

Авторы: Королев, Мордвинов

МПК: H02J 9/06

Метки: гарантированного, многофазных, переменного, потребителей, электропитания

...тока и основнойинвертор.Устройство для гарантированногоэлектропитания многофазных потребителей переменного тока содержит вспомогательные тиристоры 1 и 2, основной согласующий трансформатор 3, подключенный к основному источнику 4 переменного тока, силовой выпрямитель 5,входом соединенный с сетью переменно.го тока, а выходом - с аккумуляторнойбатареей 6, инвертор 7, входом подключенный к аккумуляторной батарее 6,а выходом - к резервному согласующемутрансформатору 8, коммутирующий конденсатор 9 и схему 10 управления,многофазные мостовые выпрямители 11 и 12,объединенные аноды.и катоды которыхподключены соответственно к катодами анодам вспомогательных тиристорови 2, . а зажимы 13-15 и 16-18 перемен-,40ного тока - к концам вторичных...
