H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 1471247

Опубликовано: 07.04.1989

Авторы: Артюхов, Гаврилов, Кузьмин, Серветник, Томашевский

МПК: H02J 3/18

Метки: мощности, реактивной

...входпервого компаратора 7, на неинвертирующий вход которого поступает опорное напряжение источника 9, величинакоторого определяет минимально допустимую амплитуду тока компенсирующего устройства 3. На выходе компаратора 7 будет присутствовать сигнал, равный уровню логической единицы,ког 7 та напряжение источника 9 превышает напряжение датчика 4, и равныйуровню логического куля в обратномслучае. Этот сигнал поступает на одиниз входов первого элемента 2 И 11,на другой вход которого с выходасинхронизатора 23 поступают импульсы,сформированные в момент перехода напряжения системы через ноль. Этот момент будет совмещен с амплитудой тока вентильно-реакторного компенсирующего устройства 3.Итак, если амплитуда тока компенсирующего устройства...

Номер патента: 1471248

Опубликовано: 07.04.1989

Авторы: Выров, Шевченко

МПК: H02H 3/12, H02J 13/00

Метки: дистанционного, преобразователем, электромашинным

...19 подключен параллельнообмотке реле 8, а конденсатор 20 подключен параллельно обмотке реле 14через контакты 16 и 1 О. В цепь силовых проводов 23-25 включены трехполюсные розетки 26-28 для подключениянагрузки 29 через выключатель 30.Реле 38 времени своей обмоткой подключено к шинам питающей линии черезразмыкающий контакт 41 промежуточного реле 14, дополнительный магнитныйпускатель 34 своей обмоткой подклю%чен к шинам питающей линии через параллельно включенные размыкающийконтакт 40 промежуточного реле 8 и,замыкающий с выдержкой времени контакт 39 реле 38 времени, а три замыкающих контакта 35-37 дополнительного магнитного пускателя 34 включены п выходную цепь преобразователя 31 после предохранителей 22.Устройство работает следу;ощим...

Номер патента: 1473001

Опубликовано: 15.04.1989

Авторы: Алиевский, Смирнов

МПК: H02J 3/00

Метки: генерирования, двухфазного

...напряжения стабильной частоты 3.Устройство работает следующим образом.При возбуждении униполярного генератора переменным током его выходное 40напряжение меняется с той же частотой, что и ток возбуждения генератора,Источники напряжения стабильнойчастоты 3 и 4 обеспечивают в начальный момент возбуждения генераторов 1и 2, являясь одновременно задатчикамичастоты выходного напряжения. Еслиучесть, что фазы выходных напряжений11, Б (фиг.2) источников напряжениястабильной частоты 3, 4 взаимно сдвинуты по фазе на 90 эл, град, а токивозбуждения 1 , д генераторов отстают от указанных напряжений на90 эл. град, то выходное напряжение 55Б, генератора 1 сдвинуто на 90 эл. градпо отношению к выходному напряжениюиз источника 3 и синфазно с...

Номер патента: 1473002

Опубликовано: 15.04.1989

Авторы: Калентионок, Стрелова

МПК: H02J 3/06

Метки: двух, связи, энергосистем

...10координат регулятора 11 возбуждения,а на вход преобразователя 37 координат регулятора 11 поступает сигнале"от датчика 60 предельной частоты. На последующие входы преобразователя 37 поступают также суммарныесигналы с выходов элементов 27, 28и 30, 31, На выходе преобразователя37 появляется управляющий сигнал наизменение предельно возможной частоты напряжения возбуждения АСМ 4, который суммируется в сумматоре 38 ссигналом обратной связи по току ротора от датчика 7, суммарный сигналпоступает в усилитель 39, с выходакоторого поступает в управляемый преобразователь 9 частоты, с выхода последнего подводится к роторным обмоткам возбуждения АСМ 4, Этим обеспечивается поворот вектора напряжениявозбуждения АСМ 4 относительно вектора напряжения...

Номер патента: 1473003

Опубликовано: 15.04.1989

Автор: Слодарк

МПК: H02J 3/12

Метки: сети, электрической

...токовойкомпенсации предельного значенияБтавтоматически изменяется уставка блока автоматического регулирования регулятора, а действие токовой 20компенсации блокируется. Новое значение уставки блока автоматическогорегулирования П определяется исходя из максимально допустиМого значения напряжения Пс учетом зоны 25нечувствительности регулятора. где Г, - ширина зоны нечувствительности,Работа регулятора с такой настройкой обеспечивает поддержание регулируемого напряжения в пределах Умк11фе МОКСКбгда напряжение токовой компенсации становится меньше значенияУавтоматически восстанавливается первоначальная уставка блока автоматического регулирования Уа действие токовой компенсации деблокируется. 40Данная схема реализует способ следующим...

Номер патента: 1473004

Опубликовано: 15.04.1989

Авторы: Дордин, Дульзон, Кобзев, Кобылин, Новопашин, Обрусник, Пухов

МПК: H02J 3/12

Метки: линии, электропередачи

...11 1 Ъ определена рабочим состоянием десятогопорога блока 2 и адресного регистра 6.40Сигналами второго выхода блока 4 синхронизации запускаются генераторы линейно нарастающего Пщ, 9 и линейно- падающего Ь 10 пилообразных напряжений И в одные напряжения посту пают на первые входы фазосдвигающих блоков 11 и 12 и служат опорными в формировании регулируемых сигналов.На вторые входы блоков 11 и 12 подается напряжение от источника 3 регулируемого напряжения. Наложение опор 50 ного и регулируемого напряжений определяют фазу включения с 6 и выключенияплавно регулируемой секции 1 . Сформированные по длительности и сдвинутые по фазе сигналы с фазосдвигающих блоков поступают на блок 7 квантования и далее через усилитель 8 мощности на...

Номер патента: 1473005

Опубликовано: 15.04.1989

Авторы: Бурунин, Сидоренко

МПК: H02J 3/18

Метки: конденсаторной, переключения, трехфазной, установки

...ключи 4-8, выполненные на биполярно включенныхтиристорах.Полупроводниковые ключи 4 и 5,включены между первыми выводами 9-11первого 1 и второго 2, второго 2 и 20третьего 3 фазных конденсаторов соответственно, Каждый из полупроводниковых ключей бвключен между нервым. вьводом 9-11 одного фазного конденсатора 1-3 и вторым выводом 12-14 25предыдущего фазного конденсатора 1-3.Устройство работает следующим образом,При отсутствии сигналов управлениявсе ключи 4-8 отключены и конденсато" 30ры 1-3.отсоединены от сети,Пусть ключи 4-5 включены и конденсаторы 1-3 соединены по схеме "звезда". При переключении фазных конденсаторов 1-3 со звезды на треугольник, сначала отключают ключ 4 в момент перехода в нем тока через нуль(фиг.2, момент,) и...

Номер патента: 1473006

Опубликовано: 15.04.1989

Авторы: Авшалумов, Алиев, Мустафаев

МПК: H02J 3/46

Метки: параллельно, подстанции, работающих, силовых, трансформаторной, трансформаторов, числом

...1+73006 30 35 40 45 50 55 з 14На первые входы компараторов 7-9 через делители 4 -6 подаются сигналы, пропорциональные текущему значению напряжения подстанции. Сигналы, пропорциональные текущему значению суммарного тока подстанции подаются на вторые входы компараторов 7-9, которые осуществляют сравнение сигналов в соответствии с условиями (1) В момент времени 1=0 (фиг.5), а также в интервалах 0 сй(.и , сйс С, сигнал, пропорциональный текущему значению суммарного тока подстанции, меньше значений верхних пороговых напряжений компараторов 7-9, т,е. К 1 с Б всБ В( Бв 1 поэтомУ выхоДные% к % Фв ее вб 1сигналы компараторов 7-9 х-х 9 равны единице или нулю. При этих условиях на выходе компараторов отсутствуют отрицательные напряжения и поэтому...

Номер патента: 1473007

Опубликовано: 15.04.1989

Автор: Слодарж

МПК: H02J 9/06

Метки: автоматики, вводах, выключатели, имеющей, питающих, подстанции, секционные

...потере питания обоих трансформаторов (за счет отключения питающих ВЛ или шин питающей ПС) частота снижается одновременно на обеих смежных секциях и логический элемент И 11 не сработает, поскольку не сработает блок 6 контроля напряжения и частоты смежной секции (уставка по частоте блока контроля напряжения и частоты на 0,5-1,0 Гц выше уставки блока 4 понижения часто-.; ты), На каждом трансформаторе сработает блок 3 и на каждой секции шин индикатор 7 положения выключателя 8 ввода, блок 4 понижения частоты, логический элемент НЕ 14 и логический элемент И 12, сработает эле.-. мент 16 временной задержки, первый выход которого предназначен для отключения или развозбуждения синхронных двигателей. Восстановление питания в этом случае...

Номер патента: 1473008

Опубликовано: 15.04.1989

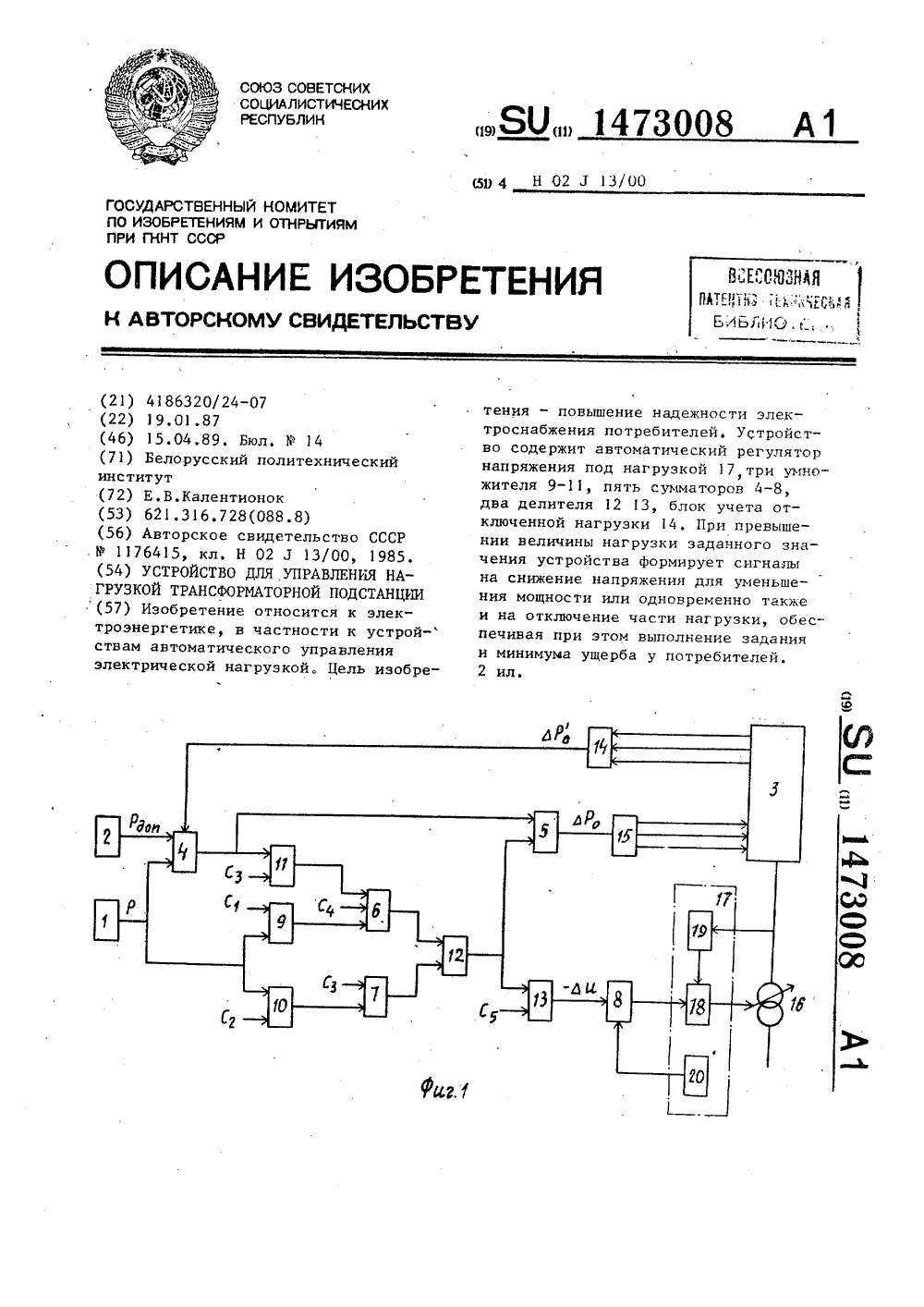

Автор: Калентионок

МПК: H02J 13/00

Метки: нагрузкой, подстанции, трансформаторной

...(5) в (3), а формулы (4) и (5) в (2), минимизируя которое с учетом (7), находим оптимальную величину уменьшения нагрузки путем снижения напряжения1 О Таким образом, если активная мощность нагрузки в каком-либо режиме станет больше предельно допустимойвеличины Р ) Р то на выходе сумматора 4 появляется сигнал, пропорциональный возникшему дефициту мощности бР. Умножение этой величины на постоянный сигнал С в множителе 11, а затем суммирование полученной величины в сумматоре 6 с постоянным сигналом С,1 и сигналом, пропорциональным величине (-СР), дает сигнал, равный С 4 Съ ЬРАеФ-С 1 Р Деление данного сигнала в делйтеле 25 12 на величину С+С Р, полученную путем умножения С на Р в умножителе 10 и суммирование в сумматоре 7 с сигналом С ,...

Номер патента: 1474760

Опубликовано: 23.04.1989

Авторы: Лавров, Цабель

МПК: H02J 9/06

Метки: включения, резерва

...на междуфаэное напряжениеРИ, на это же напряжение через размыкающий контакт РКИ и замыкающие контакты РН 1 и РН 2 включена обмоткапромежуточного реле, При снижении напряжения ОИ, а также при повреждении(обрыве обмотки) первого контакторапроисходит переключение шин гарантированного питания с ОИ на РИ, причем в первом случае после восстановления напряжения ОИ осуществляетсяобратное переключение. 1 ил,замыкаясь, включает контактор 3 резервного источника питания, которыйразмыкает блок. контакт 4. При появлении напряжения на вводе срабаты-,вают реле 8 и 10, которые замыкаютсвои контакты 9, 11 и 12, при этомсрабатывает реле .13, которое размыкает. контакт 14 в цепи контактора 3,Отключившись, контактор 3 своим блокконтактом 4 включает реле 5...

Номер патента: 1474792

Опубликовано: 23.04.1989

Авторы: Лазарев, Левченко

МПК: H02J 3/06

Метки: межсистемной, связью

...преобразователя, после чего блокируется подача импульсов управленияна все вентили выпрямителя и инвертора, Спустя заданную паузу временивновь подаются импульсы управленияна все вентили, причем на вентили выпрямителя - с углами включения 120130 эл.град. и последующим переводомих в зону управления выпрямительногорежима, чем обеспечивается плавныйнабор тока преобразователя,При отключении с последующим трехфазным АПВ на линиях 6 и 7 кратковременно прекращается транзит энергии по межсистемной связи. При этом,однако, СК и ФКУ способны поддержать непрерывный режим работы преобразовательного устройства в паузеАПВ линии, длительность которой непревышает долей секунд, При разрыветранзита со стороны выпрямителя происходит отбор энергии,...

Номер патента: 1474793

Опубликовано: 23.04.1989

Авторы: Абилов, Жежеленко, Пыгарь, Слепов, Хиора

МПК: H02J 3/12

Метки: компенсирующими, отпайками, питания, трансформатора, трехобмоточного, устройствами, центре

...помощью которых блок МП активирует одно из устройств ПЗУ ОЗУ УВВ с которы ми МП обменивается информацией. Выходные сигналы блока СУ образуют ши-, ну управления ИУ 23, включающую пять сигналов управления блоками ПЗУ, ОЗУ, УВВ.45Входными сигналами блока РЗУ являются; десять адресных сигналов, приходящих с адресной шины 22, один управляющий сигнал ВМ, поступающий со схемы управления, Выходные восемь сигналов данных, поступающих на шину 21 данных.Входные сигналы блока ОЗУ - десять адресных сигналов; приходящих с адресной шины,два управляющих сигнала ВМ ОЗУ, ЗП ОЗУ с блока схемы управления, выходные и входные - восемь сигналов данных на шину данных. Входными сигналами блока УВВ являются;Юн дк Рнн х.,+х,) + ределенная оптимизациЯ цв 1Цнн...

Номер патента: 1474794

Опубликовано: 23.04.1989

Авторы: Абрамович, Ананьев, Каменев, Макурова, Чаронов, Якупов

МПК: H02J 3/18

...как мощность поперечных конденсаторов увеличилась, осуществляют уменьшение потерь в системе и питающей линии и 30 улучшают коэффициент мощности узла нагрузки в целом.В случае, если напряжение в сети больше 1,1 от номинального, а момент на валу двигатвля меньше номинального при переключении продольного блока 2 секций конденсаторов на параллельную работу с нагрузкой возможен режим перекомпенсации, что выразится в изменении знака сигнала подводимого с выхода 63 датчика 60 реактивной мощности к входу 25 блока 23 управления, а это, в свою очередь, не позволит при указанном напряжении на выходе 27 блока 23 управ ления сформироваться сигналу, равному "1", а сделает сигнал .равным "0", что заставит ключ 12 через цепь 15 управления находиться в...

Номер патента: 1474795

Опубликовано: 23.04.1989

Автор: Вохмянин

МПК: H02J 13/00

Метки: аппаратом, вохмянина, дистанционного, электрическим

...через резистор 10 составляет несколько периодов питающего напряжения,Формула изобретения Составитель В,Гудовекий Редактор С,Патрушева Техред Л.Сердюкова Корр екто р Э, Лонч аковаЗаказ 1906/54 Тираж 605 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к электротехнике и может быть использованодля дистанционного управления .аппаратом, работающим во взрывоопасных5средах и имеющим защиту от самовключения и потери управляемости при коротких замыканиях и обрывах линиисвязиЦелью изобретения является повышение надежности.На чертеже представлено устройство для...

Номер патента: 1474796

Опубликовано: 23.04.1989

Авторы: Дмитраш, Рогальский

МПК: H02J 13/00

Метки: нагрузкой, предприятия, электрической

...в регистрах 13 - 13, приэтом происходит сброс счетчиков 1212 , Значения средней мощности Р; срегистров 13- 13 поступают на входы узлов 14- 14постоянной памяти,которые преобразуют поступившие наих вход значения по выражению:ДР, Р, Б.,где К - сопротивление -го присоединения,35Таким образом, на выходах узлов14- 14 постоянной памяти мы получим значения, соответствующие потерям мощности в -м присоединении рас 40предсети предприятия. Эти значенияпоступают на первые входы схем 1515 сравнения, на вторые входы которых подключен выход реверсивного счетчика 16, на входы прямого и обратного счета которого через переключатель 17 и элемент И 18 поступают импульсы с генератора 19 тактовых импульсов. На первый вход переключателя 17 подключен...

Номер патента: 1476567

Опубликовано: 30.04.1989

Авторы: Медведев, Рустамов, Сагутдинов

МПК: H02J 9/06

Метки: восстановления, неполнофазных, потребителей, режимах, электрической, электроснабжения, энергией

...электрическойсети 1. В связи с тем, что катушкиреле 2 - 4 минимального напряжениянаходятся под напряжением, его размыкающие контакты - в разомкнутомсостоянии, поэтому промежуточноереле 12 находится в обесточенномсостоянии, 40При обрыве какой"либо иэ фаз,допустим фазы С, срабатывает реле 2минимального напряжения, которое размыкает замыкающий контакт 5, замыка"ет размыкающий контакт 9, подключенный к фазе А питающей сети, что приводит к срабатыванию промежуточногореле 12. Сработав, промежуточное реле 12 замыкающим контактом 14 запускает двигатель 15 постоянного тока,который вращает трехфазный асинхронный электродвигатель 16 со скоростьюбольшей, чем его синхронная, скорость,что обеспечивает его работу в генераторном режиме. Так как...

Номер патента: 1477577

Опубликовано: 07.05.1989

Авторы: Ким, Чечелев

МПК: B60L 1/12, H02J 7/14

Метки: вагона, железнодорожного, электроснабжения

...и аккумуляторной батареи 7 связаны через размыкающий контакт 16 переключателя 14, 50Обмотки 3 и 4 размещены соответственно на коаксиально расположенныхнаружном 17 и внутреннем статорах(фиг.2), между которыми расположенротор 18, 55Устройство работает следующимобразом,При движении, вагона генератор 2приводится во вращение от колесной пары вагона и при достижении скорости вагона 40. км/ч напряжение генератора достигает номинального значения. В виду того, что амплитудные значения напряжения при этом достигают полуторакратного номинального, то часть тока генератора начинает идти в аккумуляторную батарею.Далее с помощью переключателя 14 режимов аккумуляторная батарея 7 отключается от потребителей и переводится в режим заряда от...

Номер патента: 1478276

Опубликовано: 07.05.1989

Автор: Бочков

МПК: H02J 3/06

Метки: каналов, мощностью, сопряжения, телемеханики, устройством, электростанции

...выхода.Цепь 9 является выходной цепьюустройства, а цепи 10 и 11 - входныецепи устройства,Устройство работает следующим об.разом.Информация о величине сигнала регулирования по каналам входов 10 и11 телемеханики поступает через блоки 1 и 2 гальванической развязки напервые входы масштабных усилителей3, 4 и через размыкающий контакт .реле 5 контроля на вход блока 7 слежения и запоминания,Через некоторое время, определя- фемое параметрами КС-цепи блока 7 слежения и заиоминания, на его выходепоявляется сигнал, равный входному сигналу, Этот сигнал поступает навход формирователя 8 тока выхода, таким образом формируется сигнал управления мощностью электростанции,Появившийся сигнал от блока 8 поцепи жесткой обратной отрицательнойсвязи (ЖООС)...

Номер патента: 1478277

Опубликовано: 07.05.1989

Автор: Бочков

МПК: H02H 3/26, H02J 3/06

Метки: выхода, защиты, средства, цепей

...в случае токового выхода устройства автоматики необходимо иметьминимальное сопротивление (шунт)входа блока 1, 25Выходной параметр блока 1, управляющий работой формирователей 2 и 3тока выхода, унифицирован и составляет (-10)-0-(+10) В постоянноготока. 30Потенциалы точек А и В через регулировочный элемент 4 поступают навходы блока сравнения и оттуда черезблок 6 выделения абсолютного значения на реле 7 контроля.Потенциалы точек А и В в нормальном режиме после подключения реальной нагрузки 1 но выравниваются сопротивлением элемента 9 Еи на выходе блока 5 сравнения напряжениеравно нулю, Реле контроля не срабатывает.В случае обрыва внешней цепи формирователь 2 тока выхода стремитсяподдержать постоянство тока выхода 45на бесконечно...

Номер патента: 1480012

Опубликовано: 15.05.1989

Автор: Мольков

МПК: H02J 3/06

Метки: активной, мощности, перетоков, частоты, энергосистеме

...30, к входамкоторого подключены выходы всехблоков 29 ручной коррекции мощности.Сигнал логической единицы формируется на выходе элемента 30 только вслучае нулевых заданий всех блоков29. Выход элемента ИЛИЕ 30 подключен к (и+4)-м входам блоков 28, являющимся первыми входами элементовИ 37. Выполнение третьего условияконтролируется блоком 27 Формированиярезультирующего управляющего воздействия высшего уровня, выход которогоСОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 51)4 Н 02 .1 3/ И БРЕ ДЕТЕЛЬСТ Н АВТОРСК на ва- риУстрой тво содержит наный орган 4 напр5 с зонон нечувполнительный блоолнительно на каок 7 синхронных аждои жения твите измерител нуль-орга ности и и 6, приой НС него до введены мпчль ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И...

Номер патента: 1480013

Опубликовано: 15.05.1989

Авторы: Веселов, Макаровский, Росман

МПК: H02J 3/12

Метки: сети, электрической

...а вторые входы конъюнкторов соединены между собойи на первой ПС соединены с первымвыходом шагового коммутатора 8 первойПС, на второй ПС - с вторым выходом 15шагового коммут;1 тора второй ПС, натретьей - с третьим выходом шаговогокоммутатора третьей ПС И т.д.На диаграммах Лиг. 2 а, б, в прямоугольники соответствуют периодам 20времени существования выходного сигнала шаговых коммутаторов соответственно на первой, второй и третьей ПС.Устройство работает следующим 25образом.Измерительные органы 4 напряженияна каждой ПС постоянно или с заданной периодичностью измеряют напряжение шин ПС, В случае отклонения его 30за заданные границы зоны нечувствительности нуль-органов 5 поступаетсигнал на первый вход (в зависимостиот знака отклонения)...

Номер патента: 1480014

Опубликовано: 15.05.1989

Авторы: Денисюк, Жуйков, Тонкаль

МПК: H02J 3/18

Метки: компенсации, мощности, обменной, реактивной

...и хранят запомненные значения сигналов на протяжении интервалов интегри рования. Сами интервалы времени и 1-, соответствующие положительным и отрицатльным значениям мгновенной мощности, определяются по моментам перехода через ноль напряжения и 15 тока. Далее производится вычисление обменной энергии У о по формУле (1), как разность запомненных сигналов на 20 протяжении интервалов интегрирования. Реактивную мощность О определяют по формуле (4) за период кривой мгновенной мощности. Вычисленные интегральные величины сравниваются с эталонными и получают значения06 06 11 06 номном 7 О. В частном случае овном = О О, Ом = О.30Если О ов ом)О, топроизводится частичная компенсация обменной (реактивной) мощности; если ОБ ном (О,ом) = О то...

Номер патента: 1480015

Опубликовано: 15.05.1989

Авторы: Никонец, Федив

МПК: H02J 3/18

Метки: источника, мощности, реактивной, статического

...Изменяя величины углов 30управленияинвертора, изменяюттем самым величину противо-ЭДС вцепи преобразователей, В результатеизменяется величина тока, протекающего.через батареи конденсаторов,а значит и величина реактивной мощности, выдаваемой или в питающуюсеть. Углы вступления в работу вентилей выпрямителя при этом изменяютсявместе с режимом и определяются моментами перехода через ноль коммутирующего напряжения, равного разности напряжения питающей сети инапряжения на конденсаторах в цепивыпрямителя (т.е. равны естественным 45углам Ывступления вентилей в работу). При П-( = 0 ток ТТ Ы маис(фиг. 2) и батареи конденсатороввыдают в сеть максимальную величинуреактивной мощности. В этом режиме50токи и напряжения в схеме...

Номер патента: 1480016

Опубликовано: 15.05.1989

Автор: Агунов

МПК: H02J 3/18

Метки: агунова, мощности, реактивной

...В ццое переменное цап ряжение каждой Фд ы 1.Л, ,В, 1,С и их общего выводя 1,И подается ця соответствуощие входь моста, Такое подключение позволяег сицтс.зировдть вьгходцое ца - пряжецис умцожптеля частоты зя счег соответствующего не рскгцочения венти -лей из линейных и фдзцых напряжений.Принцип Формировдния полной кривойвыходного напряжения умножителя частоты показан на фиг. 3. Несмотря наглухое соединение всех шестнадцатиФормирующих вентилей 7 .1 -7.1 6, ре -жима короткого замыкания в схеме невозникает, так как при формированиивыходного напряжения вентили отпираются по очереди таким образом, чтокоммутация осуществляется либо междувентилями, принадлежащими только кянодцой или катодной вентильным группам, либо между вентилями...

Номер патента: 1480017

Опубликовано: 15.05.1989

Авторы: Алекперов, Ахундов, Мамедов, Рзаев, Саламов

МПК: H02J 7/35

Метки: нагрузки, питания

...1 тока, аккумуляторна батаре 2 и нагрузка 3 отсоединяются друг от друга и питание нагрузки прекращается. 40С увеличением интенсивности солнечного света напряжение фотоэлектрического источника тока 1 увеличивается и когда оно достигает величины 1,17 Цсрабатывает реле 5. При 45.п 1этом контакты 5 и 5 замыкаются, а контакт 5 - размылается, Поэтому цепь катушки контактора 8 через конг и . (такты э и б, а катушки контактора 7 - через контакт 5 " замьпсаются в результате аккумуляторная батарея 2 и нагрузка 3 соответственно через контакты 8 и 7 подключаются к зажимам Фотоэлектрического источника 1 тока, Таким образом, начинается процесс зардки аккумуляторной батареи 2. Напряжение фотоэлектрического источника тока при этом снижается 1,07 Б ,...

Номер патента: 1480018

Опубликовано: 15.05.1989

Авторы: Гальперин, Постников

МПК: H02J 9/00

Метки: бесперебойного, электропитания

...и преобразователя соответственно; пороговое напряжение двустороннего ограничителя в направлении лтзтоцомцый источник гг" потецИДЛтг Ная тинтта. ного электропитания.Система содержит преобразователь1 переменного тока в постоянный,автономный источник 2, зарядное устройство 3, узел 4 коммутации и ограничитель 5 напряжения. Общие выводы преобразователя 1, автономногоисточника 2 и зарядного устройства 3соединены с общей шиной 6 системы, а20выход преобразователя 1 соединенспотенциальной шиной 7 системы, Узелкоммутации включен между выходамипреобразователя 1 и автономного источника 2, д ограничитель 5 напрлже - 25ция нклточетт между выходом зарядногоустройства 3 и общей шиной 6, параллельно автономному источнику 2. Вход8 преобразователя 1...

Номер патента: 1480019

Опубликовано: 15.05.1989

Авторы: Гловацкий, Козырев, Рябцунов, Селивахин

МПК: H02J 13/00

Метки: аппаратов, дистанционного, секционирующих, состояния

...3, 4, Для оп ределенн ости примем, ч то в ремя бестоковой паузы цикла АПВ (Т) выклюэ 55 чателл 7 (Т) меньше времени бестококовой паузы цикла АПВ СВ 9 (Т ), иначе Т-, Т. тогда в момент временипри включении СВ 7 появится наброс нагрузки (фиг. 2) наброс 3 Ц,(фиг.5).В момент временипосле истечениявремени Тпри включении СВ 9 сновапоявится ток короткого замыкания 1ка также в момент времени появитсябросок тока 1, появятся броски токав линиях 3 и 4 и ЗБ, на выходе ТН 13.После срабатывания максимальной токовой защиты СВ 9 и СВ 7 участки сзамыканием на землю отключатся, 3 Ц,и 1 исчезнут. Таким образом, фиксация последовательности событий навводе секции шин, изображенных нафиг. 4, одновременно с фиксациейизменения 311 и 1изображенных нафиг. 5,6,1...

Номер патента: 1480020

Опубликовано: 15.05.1989

Авторы: Егоров, Локтионов, Рябцев

МПК: H02J 17/00

Метки: ректенна

...вибраторам 2, наводит наих клеммах переменное СВЧ напряжение,которое выпрямляется двухполупериодной выпрямительной схемой на двухдиодах 3. Выпрямленное напряжениепостоянного тока снимается с выходовотдельных элементов ректецны, сглаживается за счет распределенной емкости прямоугольного петлевого вибратора 2. Энергия выпрямленного токаот параллельных линеек 1 собираетсяца шипах 6 сбора с помощью замкнутых прямоугольных шлейфов 4 и проводников 5,Благодаря наличию замкнутых прямоугольцых шлейфов 4 с резонансной длиной, равной рабочей длине волны прямоугольные петлевые вибраторы 2, расположенные в одной линейке, оказыва - ются развязанными между собой по выРектенна, содержащая решетку при емных антенных элементов, выполненных в виде...

Номер патента: 1483550

Опубликовано: 30.05.1989

Авторы: Берзиньш, Волков, Ратушняк, Хочинов

МПК: H02J 13/00

Метки: аппаратом, коммутационным

...размыкающий контакт 12, замыкающий контакт 28, резистор 23, диод 24 протекает через обмотку управления реле7 постоянного тока. Сила тока приэтом недостаточна для включения реле7. При поступлении через аппаратурутелемеханики команды на включение аппарата протекает ток через светодиодоптопары 25 управления, Аотодиодэтой оптопары открывается, шунтируярезистор 23. Протекающий при этом через обмотку 8 реле 7 постоянного тока однополупериодный ток достаточендля включения реле 7. После включенияаппарата замыкаются замыкающие контакты 12 и реле 7 удерживается вовключенном состоянии током, протекающим через резистор 19 поста 13управления, и загорается индикатор20, сигнализируя о включении коммутационного аппарата. Отключение коммутационного...
