Номер патента: 1356120

Опубликовано: 30.11.1987

Авторы: Даниэлян, Латник, Летичевский, Мацков, Павлов

МПК: H02J 7/34

Метки: постоянным, резервированного, током, элетропитания

...и через элемент ИЛИ 12 на управляющий вход первого ключа 8 и удерживает эти ключи в запертом состоянии. При этом тиристорный ключ 2 заперт, обмотка 7 реле обесточена и первый и второй замыкающие контакты 3 и 6 разомкнуты. Падение напряжения на второй нелинейной цепи 11 отсутствует, следовательно, ток на выходе преобразователя 13 напряжения в ток равен нулю, и третий ключ 14 заперт, Таким образом, в нормальном режиме работы аккумуляторная батарея 5 оказывается отключенной.от выходаЗарядное устройство 4 обеспечивает полную зарядку аккумуляторной батареи 5 и режим содержания, при котором обеспечивается компенсация токов утечки, т,е, сохранение полной емкости аккумуляторной батареи. При пропадании напряжения сети переменного ток пропадает...

Номер патента: 1358034

Опубликовано: 07.12.1987

Авторы: Беляева, Галак, Майер

МПК: H02J 3/26

Метки: нагрузок, питания

....б 003/53 Производственно-полиграфическое предприятие, г,Ужгород, ул,Проектная, 4 Изобретение относится к электротехнике и предназначено для питания несимметричных, например однофазных, нагрузок от трехфазной сети с нулевым проводом.Цель изобретения - снижение потерь электроэнергии в питающей сети при подключении несимметричных нагрузок.На чеРтеже представлена схема предлагаемого устройства. Устройство содержит трехфазный трехстержневой трансформатор 1, в котором первичная обмотка 2 выполнена из полуобмоток 3, которые соединены по схеме "встречный зигзаг", Первичная обмотка может быть дополнена дополнительной обмоткой 4 с возможностью изменения числа ее витков для регулирования величины напряжения. Вторичная обмотка 5 выполнена из...

Номер патента: 1358035

Опубликовано: 07.12.1987

Авторы: Аграновский, Богдашкин, Краснов, Сахаров

МПК: H02J 3/46

Метки: активной, машинами, между, нагрузки, параллельно, работающими, распределения, трехфазными, электрическими

...18, и балластный резистор 17.1 на нулевую шину 4 трехфазного источника питания. При протекании тока по балластному резистору 171 создается падение напряжения Б; = 1 , К т (К - значение балластного резистора 17.1), которое подается на соответствующий вход сумматора 16. Если д (Т) с О, то ток д .(Т) протекает через открытый клю 01чевой элемент 10.д, диод 19, и балластный резистор 17.2 на нулевую шину 4 . При протекании тока х , через балластный резистор 17,2 создается падение напряжения П = 1, . х х К сО, где К - значение балластного резистора 17.2, которое подается на инвертирующий вход сумматора 16Сумматор 16 суммирует сигналы 0 и ПВ общем случае нагрузка может измениться не только у одной электрической машины 5,. Поэтому через...

Номер патента: 1358036

Опубликовано: 07.12.1987

Авторы: Аграновский, Богдашкин, Краснов, Сахаров

МПК: H02J 3/46

Метки: активной, машинами, между, нагрузки, параллельно, работающими, распределения, трехфазными, электрическими

...машины и первой (так как мощность машины 5. отличается от мощности машины 5 1)В отдельных случаях, когда используется трехфазный источник питаниябез нулевой шины, но трехфазная электрическая машина имеет статорные обмотки, соединенные "звездой" с доступной для подключения нулевой точкой, целесообразно использовать дляраспределения активной нагрузки устройство на фиг.2. Принцип работы данного устройства не отличается от работы устройства, изображенного нафиг,1,Устройство (фиг.З) работает следующим образом.При работе на нагрузке асинхронного электродвигателя (АЭД) с фазнымротором 5.1 (1 = 1,И) по фазным обмоткам ротора протекают соответствующие токи. При одинаковой нагрузкеАЭД и их одинаковой мощности сумматоков, проходящих через...

Номер патента: 1358037

Опубликовано: 07.12.1987

Авторы: Бабко, Ильин, Шпинев

МПК: H02J 7/34

Метки: нагрузки, питания

...которых кратковременно может превышать установленную мощность источника.Целью изобретения является повышение надежности устройства.На чертеже представлена схема предлагаемого устройства.Устройство для питания нагрузки содержит источник 1 питания ограниченной мощности, аккумуляторную батарею 2, подключенную отрицательным выводом к источнику 1 питания, а положительным выводом - к катоду первого диода 3 и эмиттеру транзисторного ключа 4, коллектор которого связан с положительным выводом источника 1 питания, а база соединенас первым выводом первого резистора 5, параметрический стабилизатор напряжения, катод стабилитрона 6 которого через второй резистор 7 соединен с плюсом, а анод - с отрицатель. ным выводом источника 1 питания,...

Номер патента: 1358038

Опубликовано: 07.12.1987

Авторы: Бебко, Фельдман

МПК: H02J 13/00

Метки: авр, аппарата, коммутационного, отключения, периодического, сетевого, телеконтроля

...длина электрически связан ной сети 10 кВ подстанции за счет подключения резервируемой линии. Поскольку емкость сети по отношению к земле практически пропорциональна длине электрически связанных линий, увеличивается выходной сигнал блока 10 и появляется соответствующий выходной сигнал блока 11, являющийся одним из входных сигналов логического элемента И 13, На выходе последнего сигнал не появляется, так как включение выключателя 7 вызывает не уменьшение а увеличение тока В линии. Таким образом, включение пункта АВР не вызывает срабатывания предла-. гаемого устройства. Обратное включение отключенного ранее выключателя 4 (6) приводит к увеличению длины электрически связанной сети 10 кВ и, следовательно, к увеличению емкости сети, измеряемой...

Номер патента: 1358061

Опубликовано: 07.12.1987

Автор: Федоров

МПК: H02J 3/46, H02P 9/04

Метки: активной, гидроэлектростанции, мощностью

...мощности -ЧЗРПп верхняя зона экономического рас Определения мощности -ЗРП; средняязона, условно названная зоной особыхзначений мощности - 303,При попадании мощности, заданнойгидроэлектростанции, в ЗРП, ограниченную снизу нижним предельным значением Р , а сверху нижним граничным значением Р, или в ЗРПограниченную снизу верхним граничнымзначением Рс , а сверху верхним 20предельным значением Рсмощностис,пвгидроэлектростанции, распределениемощности между гидроагрегатами ведется по условию равенства относительныхприростов энергоносителя. При попадании мощности, заданной гидроэлектростанции, в зону особых значений 303.,лежащую между нижним и верхним граничными значениями мощности, распределение мощности осуществляется тольОко по...

Номер патента: 1359853

Опубликовано: 15.12.1987

Автор: Герман

МПК: H02J 3/12

Метки: сети, снижения, токов, тяговой, уравнительных

...фиг.1 крайние 1,3 и средняя 2 тяговые подстанции питают тяговую сеть, содержащую контактную 4 и рельсовую 5 цепи. На средней тяговой подстанции 2 включена в отсасывающий провод УПК 6, Отстающие и опережающие фазы обозначены "от" и "оп". Разность напряжений между опережающей и отстающей фазами определяется иэ условия9853 2 ьП П П при ПО т илиад Б -Б при 11Б о оъ оо оп оо ф 5где Б,П, - средние значения напряок ф Щъжения на опережающейи отстающей фазах.Для достижения поставленной цели 10 регулируют значение емкостного сопротивления УПК (Х,), которое позволяет довести разность напряженийаП(П - 11, ) на подстанции 2 дозначения, равного разности напряже ний ьБ(П,.- 11, ) на подстанции, емкостное сопротивление Х установки продольной емкостной...

Номер патента: 1359854

Опубликовано: 15.12.1987

Авторы: Банькин, Богатырев, Радченко, Стальная, Шемякин

МПК: H02J 9/06

Метки: включения, питания, потребителя, резервного

...если на5 его входе присутствует сигнал об отключении выключателя 1 основного источника питания и сигнал с блока 7,При величине угла между векторами напряжений секций в 30 эл. град. по О дается (фиг.2) сигнал с фазочувствительного блока 4 на разрешающий вход счетчика 10 прямого счета блока 7 распознавания, разрешающий прямой счет. На информационный вход счетчи-; 15 ка 1 О прямого счета поступает высокочастотный сигнал с генератора 9 опорной частоты. Начинается заполнение канала счетчика 1 О прямого счета с частотой Г. При достижении расхоже ния векторов напряжений секций до 90 эл, град. фазочувствительный блок 4 подает сигнал на запрещающий вход счетчика 10 прямого счета, запрещающий счет, и на разрешающий вход 25 счетчика 11 обратного...

Номер патента: 1359916

Опубликовано: 15.12.1987

Авторы: Антонов, Воронин, Грек, Нартов, Шайдеров

МПК: H02J 9/06, H05B 39/06

Метки: осветительное

...реле 6, отключая ,сеть аварийного питания и подключая лампы накаливания 8 двумя группами по две лампы параллельно, каждую к своей выходной полуобмотке согласующего трансформатора. При, отказе основной сети (или срабатывании защиты) реле 3 коммутатора 2 возвращается в исходное положение, включает цепь питания реле 4 и подает напряжение резервной сети на вход согласующего трансформатора.При восстановлении основной сети вновь срабатывает реле 3 коммутатора 2, реле 4 возвращается в исходное положение и напряжение основной сети подается на согласующий трансформатор.При отсутствии напряжения в основной и резервной сетях или при.срабатывании их защиты реле 6 занимает исходное положение, подключая лампы, соединенные по две последовательно, к...

Номер патента: 1361676

Опубликовано: 23.12.1987

Автор: Иванова

МПК: H02J 9/06

Метки: включения, двигательной, нагрузкой, питания, потребителей, резервного

...Наибольшую и наименьшую скорости торможения двигателей выбирают из реально существующих для данной сек-. ции шин по условиям загрузки, состава двигателей и режима их работы.При потере питания от основного источника в момент времени 1 (в случае ошибочного отключения питающей линии в голове или возникновения на ней к,з.) на запитанной от него секции шин действует ЭДС выбегающих синхронных и асинхронных электродвигателей. Фазочувствительный орган 9О каждые 10 мс производит сравнение по фазе между контролируемыми напряжениями и при превышении углом сдвига по фазе -заданного значения, которое выбирается минимально возможным, например, 5-10 , на его выходе появляется серия импульсов, период следования которых 10 мс. С приходом второго...

Номер патента: 1363373

Опубликовано: 30.12.1987

Автор: Пащенко

МПК: H02J 3/42

Метки: включения, возбужденного, генератора, параллельную, работу, сетью

...чертеже показан график изменения частоты генератора при включении 10его на параллельную работу с сетью,частота которой аварийно снижается(О-Т - период нормальной эксплуатасции сети)В момент начала аварийного сниже гния частоты То начинают разворот генератора, В допустимом диапазоне частот РРосуществляют фиксацию разности частот сети и генератора до момента Т в которой разность частот А Г вошла в зону допустимых значений ЛГ 4, по условиямвтягивания в синхрониэм вращающихсямасс. Далее определяют синфазноесостояние напряжений генератора и 25сети и подают команду на включениевыключателя генератора при условиинахождения разности частот в допустимой зоне и синфазности напряжений.Включение осуществляется в момент 30Т 1, В период...

Номер патента: 1363374

Опубликовано: 30.12.1987

Автор: Хижняков

МПК: H02J 3/46

Метки: генераторов, параллельной, работой

...на шинах 35меньше заданного (Ри = О, Р д = 1)и реактивные токи в фазах генераторов 1-3 находятся в соотношениицц ) а 11, 2,Ь,,Ь 2,ЬЗС,с 2 3 10Тогда на выходе элементов 11-19сравнения блока 20 появляется соответственно информация 1,1,1,1,1,1,0,0,0.На выходе схем И 21-23 блока 24 15формируется последовательность 1,1,0.При этЬм на первые входы схем И 2830 поступает "0" от релейного элемента 34. На вторых входах схем И 2830 находятся сигналы 1, 1, О, а натретьих входах - соответственно1,0,0. На первых входах схем И 3133 блока 24 находится информация0,0,1, на вторых их входах - соответственно 0,1,1, а на третьих входах - 25"1" от релейного элемента 34.На выходах схем И 28-33 формируется последовательность .0,0,0,0,0,1,что соответствует...

Номер патента: 1363375

Опубликовано: 30.12.1987

Авторы: Дик, Дикань, Колосов, Намитоков, Пономаренко

МПК: H02J 9/00

Метки: гибридный, переключатель, питания

...разрыва жидкого металлического мостикана размыкаемомконтакте не больше, чем заданныйвременной интервал , который характеризует минимально допустимую дляданной конструкции аппарата скоростьразмыкания контактов, Этот сигналразрешения поступает в блок 8 управления, который по истечении заданного времени посылает сигнал вблок 7 принудительной коммутации(для принудительного запирания бесконтактного ключа 5), и, соответственно, снимает сигнал включениябесконтактного ключа 5Через промежуток временинеобходимый для принудительного эапирания бесконтактного ключа 5, блок8 управления формирует сигнал включения резервного источника, подаваемый одновременно на бесконтактныйключ 6 и привод включения контакта2, Если промежуток временибольшезаданного...

Номер патента: 1363376

Опубликовано: 30.12.1987

Автор: Власов

МПК: H02J 9/06

Метки: источников, переключения, переменного

...на их прямых выходах появляются логические единицы, поступающиена элемент И 31, выходной сигнал ко Б 136337 торого разрешает прохождение импульсов с генератора 21 через четвертый блок 15 управления на четвертый полупроводниковый выключатель 14. Клемма 8 подключения нагрузки через5 второй 12 и четвертый 14 полупроводниковые выключатели и второй блок 11 контроля соединяется с резервным источником 9 тока.1 ОИзменение состояния блока памяти и подключение клеммы 8 к резервному источнику тока происходит и в том случае, если произойдет короткое замыкание в первом 4 или третьем 6 полупроводниковых выключателях или обрыве цепи от клеммы 1 для подключения основного источника тока до клеммы 8 для подключения нагрузки.При коротком...

Номер патента: 1363377

Опубликовано: 30.12.1987

Авторы: Киселев, Намитоков, Соколов, Харченко

МПК: H02J 13/00

Метки: каскадом, наружного, освещения

...проводу Ю проходит ток,который наводит во вторичной обмотке12 ЭДС, необходимую для отпираниядвухоперационного тиристора 1 О. Приотпирании тиристора 10 управленияпо катушке 11 течет ток, при этомконтактор 7 подключает к источнику 6 питания второй участок 8 каскада.Одновременно с этим переключающийконтакт 18 отключает фазный провод Апервого участка 4 каскада от анодапервого диода 15 и подключает его ккатоду второго диода 17. Так как источники питания головного 1 и повторного 6 пунктов питания сфазированы,то при наличии напряжения в фазноМпроводе А первого участка 4 каскадана второй первичной обмотке 16 трансформатора 13 напряжение равно нулю.При отключении контактора 3 напряжение с первого участка 4 каскада снимается. При этом по...

Номер патента: 1363378

Опубликовано: 30.12.1987

Авторы: Лучанинов, Шифрин, Шокало

МПК: H02J 17/00

Метки: ректенна

...элементы1, каждый из которых состоит из полуволнового симметричного петпевоговибратора 2, выпрямительные элементы,выполненные в виде диода Шоттки 3,разделительного конденсатора 4, линийсбора постоянного тока, выполненныхв виде палувалновых отрезков 5, 6двухпроводной линии, блокировачнагаконденсатора 7, экран (не показан),Ректенна работает следующим образом.Сверхвысакочастотнае напряжение, 25наводимое принимаемым полем па клеммах полуволнавых симметричных петлевых вибраторов 2, с помощью диодовШоттки 3 преобразуется в постоянныйтоккоторый по полуволновым отрез- ЗОкам б двухпроводной линии и полуволновым симметричным петлевым вибраторам 2 передается в нагрузку (не показана),Разделительные конденсаторы 4предотвращают замыкание отрезков5 и...

Номер патента: 1365238

Опубликовано: 07.01.1988

Авторы: Гриценко, Титков

МПК: H02J 3/00

Метки: высокого, распределительное

...ШСОВ 34 и обходной разъединитель 15 ответственного присоединения 24, включают обходной разъединитель 16 присоединения с ремонтируемым разъединителем 59 и ШСОВ 238 434, отключают выключатель 45 и промежуточный разъединитель 37 присоединения с ремонтируемым разъединителем 59, отключают все шинные разъединители 55, 57, 61 и 63, кроме ремонтируемого разъединителя 59, подключенные к секции 78,В результате выполнения укаэанныхопераций устанавливается ремонтныйрежим, при котором рабочая система52 сборных шин и секция 79 соединеныдвумя шиносоединительными блоками(ШСБ), состоящими иэ выключателей35,50 и 47,80 (фиг, 3), а ответственное присоединение 24 и группаприсоединений 25 подключены к системе 52 сборных шин, и, кроме того,одно из...

Номер патента: 1365239

Опубликовано: 07.01.1988

Авторы: Агунов, Гольденберг, Зайцев, Калинин

МПК: H02J 3/06

Метки: двух, объединения, энергосистем

...1, Фазы основной вторичной обмотки 11 подключены к концам фаз вспомогательных вторичных обмоток 12 и 13, находящихся на соседних стержнях магнитопровода трансформатора .1.Устройство работает следующим образом.Вторичные обмотки 11-13 трансформатора 1 образуют две системы вторичных напряжений, сдвинутые одна отноо о сительно другой на 90 или на + 45 относительно соответствующих фаз питающего напряжения (фиг. 3).Указанный фазовый сдвиг обеспечивается эа счет соответствующего соотношения числа витков, а именно Обмотки 14 - 17 трансформатора 2 питаются от различных систем вторичного напряжения трансформатора 1. При этом напряжения подводимые к общим точкам обмоток 14 - 17 находятсяФо в квадратуре, т. е. сдвинуты на угол 90 . При...

Номер патента: 1365240

Опубликовано: 07.01.1988

Автор: Мезенцева

МПК: H02J 3/18

...двапараллельно работающих трансформато-,ра с устройством регулирования напряжения под нагрузкой (РПН) хотя бы наодном из нихЦель изобретения - повышение качества регулирования,На чертеже представлена блок-схема устройства,Устройство включает трансформаторы 1 и 2 (или автотрансформаторы), устройство РПН трансформаторов 3, реле4 минимального напряжения, реле 5максимального напряжения, фильтрующийблок 6 с постоянной времени Т=60 с,реле 7 тока, блок 8 коммутации, включающий ключ 9 выбора положений, блок10 останова и блок 11 обратного ходапривода РПН, привод РПН трансформатора 12 (или автотрансформатора), блок13 аварийной сигнализации.Устройство работает следующим образом,Сигнал на рассогласование коэффициентов трансформации (КТ) параллельно...

Номер патента: 1365241

Опубликовано: 07.01.1988

Авторы: Клебанов, Константинов, Смирнов, Смирнова

МПК: H02J 3/24

Метки: автоматической, генераторов, разгрузки

...8 и 9 питания неответственных потребителей 1 и 11 группы. Реле 10 и 1 1 напряжения питаются от напряжения соответствующего генератора. На схеме представлены контакты 12 и 13 реле 10 и 11 напряжения соответственно, измеритель 14 активного тока, порого- З 0 вое реле 15 режима, реле 16 и 17 времени и исполнительные элементы 18 и 20.Устройство работает следующим образом. При параллельной работе генераторов 1 и 2 в случае аварийного отключения выключателя 4 генератора 1 и перегрузке генератора 2 сигнал от измерителя 14 активного тока через реле 15 режима поступае 1 на исполнительный элемент 20. Выходной сигнал исполнительного элемента 20 через замкнутый блок-контакт 6 выключателя 4 и замкнутый контакт 12 реле 10 напряжения поступает на...

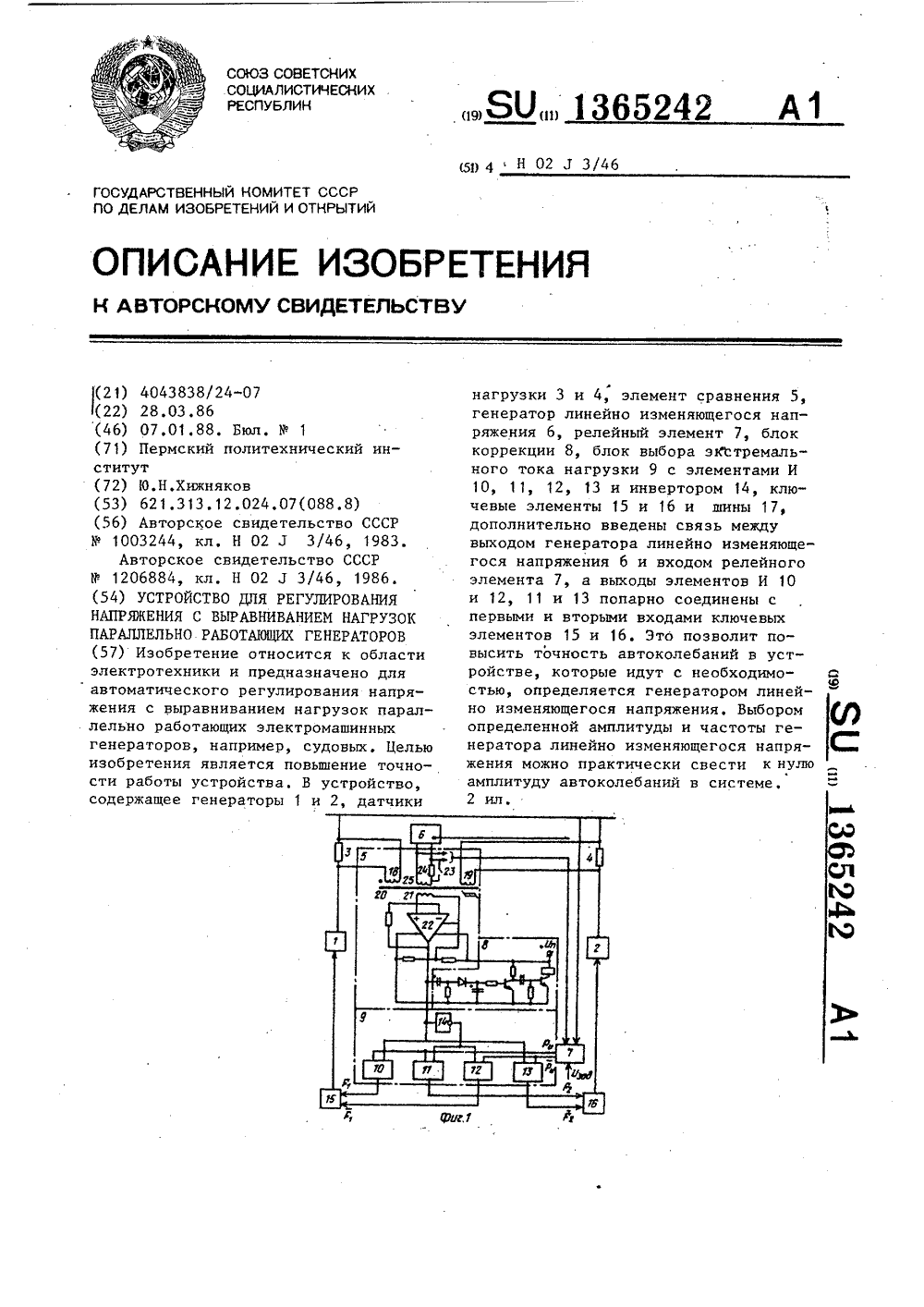

Номер патента: 1365242

Опубликовано: 07.01.1988

Автор: Хижняков

МПК: H02J 3/46

Метки: выравниванием, генераторов, нагрузок, параллельно, работающих

...выходных обмотках 21 и соответствУющее переключение триггера. На выходе элемента 5 присутствует последовательность импульсов, скважность которых зависит от соотношения амплитуды линейно изменяющегося напряжения А с выхода генератора 6 и сигнала разности Ьд токов нагрузки генераторов 2 и 1.Одновременно с этим другие сигналы, пропорциональные разности текущего напряжения на питающих шинах 17 и заданного значения Б , а также сигнал с выхода генератора 6, подаются на входы релейного элемента 7, реализирующего пороговую функцию Р,:. О, (д У+А)- Я 2/2;с 1 дБО, при - -)О, Я,/2 ) (дую+А - Е;/2: Р= 11 ,/2(ДП+А); 1, при (О, Г,/2 ) (ЬБ+А - Е /2,с 1 ь 3 где ДБ=О -П - отклонение напряжения на шинах 17 ОТ 1. яоА 1 Е - ширина петли гистерезиса...

Номер патента: 1365243

Опубликовано: 07.01.1988

Авторы: Апанасенко, Бондаренко, Еременко

МПК: H02J 7/00, H02J 7/34

Метки: нагрузки, питания, постоянным, током

...(с четными номерами водин полупериод, а с нечетными номерами в другой полупериод) прикладывается напряжение равноеПдкк - 2 На,-1-1 дгде Б - напряжение на каждой из%2выходных обмоток 6.1.6.(И+1) трансформатора 5;,ЬН в .падение напряжения на диоАде 7.дНапряжение вторичных обмоток 6.1.6.(И+1) выбрано так, чтобы при равенстве напряжений на аккумуляторах3,13 Л ток заряда был минимальным.Как только напряжение какого-либоаккумулятора З.д уменьшается, в егозарядной цепи, образованной диодом7.1 и двумя 61 и 6.(+1), появляетсяуравнительный зарядный ток,определяемый отклонением напряжения -тогоаккумулятора от среднего значениянапряжения аккумуляторов Н/М.Таким образом, аккумулятор З.х сменьшим напряжением через полпериодазаряжается дс среднего...

Номер патента: 1365244

Опубликовано: 07.01.1988

Автор: Пилипенко

МПК: H02J 7/10

Метки: аккумулятора, заряда

...следующим образом, 50При подключении зажимов 3 и 8 квыводам заряжаемого аккумулятора итрансформатора 6 к питающей сети переменного тока транзистор 18 узла 13защиты от переполюсовки открываетсякаждый полупериод сетевого напряжения током, протекающим через резистор19 и диоды 14 и 15 выпрямителя, подавая напряжение питания на релакса 4 2ционный генератор 9 и обеспечивая его синхронизацию с частотой питающей сети.Импульс, вырабатываемый релаксационным генератором 9, поступает с его выхода через диод 16 или 17 на управляющий электрод того из тиристоров 1 и 2, который в данном полупериоде находится под прямым напряжением, Угол управления тиристоров 1 и 2 регулируется изменением положения движка переменного резистора 12 или по сигналу с...

Номер патента: 1367094

Опубликовано: 15.01.1988

Авторы: Абакумов, Сурвилло

МПК: H02H 9/04, H02J 3/00

Метки: распределительное

...в предлагаемом распределительном устройстве.Напряжение нулевой последовательности 3 Б выпрямляется выпрямителем 7, фильтруется конденсатором 8, стабилизируется стабилизатором 9, и в катушках 11 подмагничивания появляется ток установленной величины. Накопительный конденсатор 11 заряжается через диод 13 от стабилизатора 9 и обеспечивает питание реле 17 и тиристора 15. Под действием токов феррорезонанса в обмотке 4 срабатывают герконы 19 и подключают накопительный конденсатор 14 к цепи 16 управления тиристора 15. Тиристор 15 включается, срабатывает реле 17, контакты 18 ко3 13670 торого подключают датчики 21 превышения напряжения к тиристорам 20. Перенапряжения, возникшие при феррорезонансе на основной обмотке 5 низшего напряжения,...

Номер патента: 1367095

Опубликовано: 15.01.1988

Авторы: Чибелис, Чиженко

МПК: H02J 3/18

Метки: источник, мощности, реактивной, регулируемый, сетей, статический, трехфазных

...напряжения на них с напряжением сети и уменьшения емкости коммутирующих кон денсаторов в два реза.На чертеже приведена принципиальная электрическая схема статического регулируемого источника реактивной мощности для трехфазных сетей.Статический регулируемый .источник реактивной мощности для трехфазных сетей содержит первый и второй трехфазные управляемые вентильные преобразователи 1 и 2, соответственно две ,группы 3-5 и 6-8 выводов для подключения трехфазной конденсаторной батареи 9 постоянной емкости С , одна из которых (3-5) соединена с питающей сетью, а другая (6-8) - с входа ми преобразователей 1 и 2, выходы которых соединены через дроссели 10. Трехфазные управляемые вентильные преобразователи 1 и 2 выполнены по мостовой...

Номер патента: 1367096

Опубликовано: 15.01.1988

Авторы: Кобазев, Костенко, Никольский, Павленко, Солдатов

МПК: H02H 9/08, H02J 3/18

Метки: автоматической, дугогасящего, замыкания, землю, настройки, однофазного, реактора, режиме, сети

...выходе Формируются прямоугольные импульсы П длительностью, определяемой сдвигом во времени между передними фронтами входных сигналов. Следовательно, пороговые эле 5менты 10 и 11 совместно с КБ-триггером 12 формируют следующие друг задругом через 360 единичные импульсы, расположение которых относительно точки пересечения нулевого уроння зависит от напряжений Пи ПЕсли в указанном режиме сети возникла недокомпенсация, то напряжение П опережает по фазе напряжение П и в момент времени с, навходах элемента 2 И 19 появляются двасигнала "1" П и Пв, совпадающие вовремени. В результате на динамический вход КБ-триггера 21 поступаетединичный импульс, который переклю чает его в состояние "1", Напряжение П на выходе КБ-триггера 21 включает...

Номер патента: 1367097

Опубликовано: 15.01.1988

Автор: Измайлов

МПК: H02J 3/24

Метки: автоматики, противоаварийной, энергосистемы

...контакта 17 ПА срабатывает промежуточное реле 3, которое замыкающимся контактом 3.2 заставляет сработать реле 6 времени, которое самоудерживается через свой мгновенно замыкающий контакт 6. 1, а замыкающимся контактом 3.1 действует на отключение фа 55 зы С выключателя ЛЭП. Замыкающим контактом 3.3 реле 3 возвращает в исходное положение промежуточное реле 4,что ведет в свою очередь к возврату реле 5 времени и промежуточного ре" ле 8 фиксации полного цикла прохождения команды, которое, возвращаясь, размыкающим контактом 8.3 готовит цепь включения выключателя ЛЭП. Реле 6 времени, сработав, проскальзывающим контактом 6.2, замыкающимся с выдержкой времени снова заставляет сработать реле 4, которое контактом 4.1 становится на самоудерживание....

Номер патента: 1367098

Опубликовано: 15.01.1988

Авторы: Лепихов, Шевчук, Янчук

МПК: H02J 13/00

Метки: шахты, электропотреблением

...реле блока 9. Блок 10 содержит датчики расхода энергии в целом по предприятиюи отдельным потребителям поверхности,решающий блок и исполнительные элементы представляют обычную системууправления электропотреблением.1Система работает следующим образом,Через распределительное устройство 1 с помощью датчиков 2 производятпостоянный учет расхода электроэнер- .гии по отдельным потребителям и добычным участкам. Информацию по каждому кайалу учета интегрируют в блоках3 и 4. Данные индикации блоков 3 и 4используют с целью определения удельных энергозатрат и прогрессивныхнорм расхода энергии для данных ус-.ловий эксплуатации, В счетчиках периодического накопления информацииблока 3 по каждому каналу учета определяют расход электроэнергии за...

Номер патента: 1368943

Опубликовано: 23.01.1988

Авторы: Гумин, Кокорев

МПК: H02J 3/18

Метки: автоматической, дугогасящего, настройки, реактора

...и объект регулированиядугогасищий реактор 15. Измерительный 50вход коммутатора 6 соединен с выходомтриггера 4, а источник 8 опорного напряжения - с опорными входами измерителей реактивного 1 и активного 10токов и через силовую цепь коммутатора 6 - с питающей обмоткой опорноготрансформатора 7, силовая обмотка которого включена в нейтраль на потенциал земли последовательно с дугога Усредненное значение знакопеременных тактовых сигналов на выходе инерционного элемента 5 пропорционально тактовому (модулированному) приращению реактивного тока Ь ,. Указанный сигнал поступает на вход Числительп блока 14 деления. При этом в ходе тактовых модуляций изменяется сигнал на выходе измерителя 1 О активного тока, который в каждом такте поступает на...
