H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 1192034

Опубликовано: 15.11.1985

Авторы: Вишневский, Мироненко

МПК: H02J 3/46

Метки: двигателями, дизель-генераторов, параллельно, приводными, работающих

...воздействий система параллельно работающих генераторов смещается от границы устойчивости в области устойчивых процессов.Величина сдвига фазы в канале передачи регулирующего воздействия дизель-генератора определяется по выражению:2 Я. ,л,фгде Г - частота обменных колебанийВактивной мощности диэельгенераторов;; - время запаздывания в каналепередачи регулирующего воздействия дизель-генератора;ь - порядковый номер дизель-генератора.Величина сдвига фазы каждого дизель-генератора имеет постоянное значение и лежит в пределах .0,3- 1,6 рад. На чертеже представлена блок-схема устройства для реализации предлагаемого способа.Устройство содержит генератор 1, датчик 2 мгновенной активной мощности, разделяющий фильтр 3, фазосмещающий блок 4, блок...

Номер патента: 1192036

Опубликовано: 15.11.1985

Автор: Пугачев

МПК: H02J 7/00

Метки: электропитания

...контактыкоммутатора 5 находятся в положении,показанном на чертеже. При маломпотреблении тока питание нагрузки 12осуществляется от АБ 1 через диод 9.По мере разряда основной, секции АБ 1или в случае увеличения потребляемого тока выходное напряжение СЭПуменьшается. При снижении выходногонапряжения до некоторого напередзаданного уровня в работу включаетсяПИП 4, ТК 6 которого под действиемсигналов управления подключаетдроссель 7 к ВДЭ 2 и 3, В дросселе 7происходит накопление энергии, кото"рая в интервал закрытого состоянияТК 6 передается в конденсатор 8.Величина напряжения конденсатора 8(полярность показана на чертеже) пропорциональна напряжению ВДЭ 2 и 3 и скважности работы ТК 6. При открытом ТК 6 питание нагрузки 12 производится от АБ...

Номер патента: 1193745

Опубликовано: 23.11.1985

Авторы: Гуров, Приедите, Харитончик, Чувычин

МПК: H02J 3/24

Метки: автоматической, разгрузки, частотной

...орган,входы измерительных органов частотыобъе,чинены, выход второго измерительного органа частоты подключенк первому управляющему входу генератора импульсов и входу логическогоэлемента НЕ, выход которого подключен к второму управляющему входугенератора импульсов, а устройство задания уставок подключено к второму входу пороговогооргана. 3шому перерегулированию, второй - к медленному восстановлению частоты,Устройство содержит первый 3 и второй 4 измерительные органы частоты, входы которых объединены, выход первого измерительного органа .подключен к первому входу логического . элемента И 5 и к последовательно включенным генератору 6 импульсов, счетчику 7, пороговому органу 8, выходному органу 9, выход второго измерительного органа...

Номер патента: 1195407

Опубликовано: 30.11.1985

Авторы: Егоров, Рябцев

МПК: H02J 17/00

Метки: ректенна

...1, полотно ректенны 2, содержащее проводники и диоды, проводники резонансной длины (ПРД) Э,1прямоугольные замкнутые токопроводящие петли 4 длиной по 0,5 Л,четверки проводников 5, 5, 6, 6длиной по (0,12-0,20)Л,четверки диодов 7, 7, 8, 8, шины сбора 9 инагрузку О.Ректенна работает следующим образом.Падающая перпендикулярно полотнуректенны 2 электромагнитная волнавозбуждает ток на шунтовцх вибраторах, образованных ПРД 3 и четверками проводников 5, 5, 6, 6 и развязанных по высокой частоте междусобой вдоль линеек с помощью прямоугольных замкнутых токопроводящих петель 4 длиной 0,53. В результате возбущцения на входы двухполу, периодных выпрямителей схем, образованных парами диодов.соответственно 7, 7 и 8,8, подается высокочастотное...

Номер патента: 1197002

Опубликовано: 07.12.1985

Авторы: Герасименко, Смертин, Хайдуков

МПК: H02J 1/10

Метки: электроснабжения

...осуществляетсяизменением тока возбуждения в парал,лельных обмотках генераторов 1 и 2.Увеличение тока возбуждения генератора 2, приводит к увеличению ЭДС.этого генератора 2, и увеличениютока 1 , повышает напряжение Бт фсети 5. Из-за увеличения напряжениясети частично разгружается генератор 1, так как его ток. уменьшаетсяФЕ -131фю Кугде 1 - ток обмотки якоря генератоФ,ра 1;Е, - ЭДС генератора 1;К - сопротивление обмотки якояря генератора 1.,Таким образом генератор 2 переводит часть нагрузки генератора 1на себя, генераторыработают параллельно при незначительном увеличении напряжения сети 5. Чтобы восстановить исходное напряжение сети, следует соответственно уменьшить силутока возбуждения параллельной обмотки генератора 1. Воздействуя...

Номер патента: 1197003

Опубликовано: 07.12.1985

Авторы: Витенберг, Рубашов

МПК: H02J 3/00

Метки: переменным, током, электроснабжения

...на коммути 50 рующей емкости 43 растет и она ока- .зывается подготовленной к коммутации,наибольшего тока к. . с минимальной величиной тока перезаряда черезсеть, При увеличении внутреннего,сопротивления сети напряжение на 55 коммутирующей емкости уменьшается Устройство работает следующимобразом.В нормальном режиме работы устройства выключатель 3 включен, сборныешины 4 находятся под напряжением,тиристорные выключатели 5.1 и 5.2питают электроприемники 6,1 и 6.2,Коммутирующая емкость 43 заряжена,тиристоры 37-42 отключены,10 В датчике 46 сопротивления осуществляется сравнение напряжений,пропорциональных разности фазныхтоков, и соответствующего линейногонапряжения. Это сравнение осуществ 15 ляется по среднему значению за счетвключения...

Номер патента: 1197004

Опубликовано: 07.12.1985

Авторы: Косарева, Лисицын, Хмельник

МПК: H02J 3/06

Метки: активной, мощности, перетоков, частоты, энергосистеме

...ключа 15, а выход - с входом четвертого ключа 16, выход. которого, связан с вторым входом блока 12логического сложения. Распределитель 19 импульсов имеет три выхода,45 первый из которыХ соединен с управляющим входом третьего ключа 15 ис первым входом второго регистра 18,второй - с управляющим входом блока 20 сравнения, третий - с управ 50ляющим входом второго ключа 14. Первый вход блока 20 сравнения подключен к входу первого ключа 13, второйвход - ю выходу второго регистра 18,выход - к управляющим входам первого 13 и четвертого 16,ключей, а вы 55ход первого ключа 13 связан с вторымвходом второго регистра 18,Ллгоритм вьиисления управляющихвоздействий состоит в следующем,45 Алгоритм регулирования при этомпринимает следующий вид....

Номер патента: 1197005

Опубликовано: 07.12.1985

Автор: Калашников

МПК: H02J 3/18

Метки: компенсатором, статическим

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 Изобретение относится к компенсации реактивной мощности тиристорныхпреобразователей и может быть использовано при построении систем индивидуальной компенсации мощного тиристорного преобразователя, питающего, например, двигатель постоянного тока главного привода прокатногостана.Целью изобретения является повышение эффективности компенсации путем выработки управляющего сигнала компенсатору с упреждением по управляющему сигналу тиристорного преобразователя.На чертеже представлена схема устройства для управления статическим компенсатором.Это устройство содержит два блока 1 и 2 выделения модуля сигнала, входы...

Номер патента: 1197006

Опубликовано: 07.12.1985

Авторы: Козлов, Москаленко, Скорубский, Третьяк, Шидловский

МПК: G05F 1/70, H02J 3/18

Метки: компенсации, мощности, реактивной

...происходят дополнительные комму- Отации. по отключению избыточных ступеней КБ.Рассмотрим случай, когда.напряжение сети, ниже номинального У(Пномфа начальные уровни реактивной мощ-5ности я напряжения порогов такие же,как и в рассмотренных случаях,В устройстве по-прежнему определяется необходимость подключения .трех ступеней КБ, однако из-за того, 20что мощность ступени уже меньшеи равна Яв н (1-И), суммарнаяреакгивная мощность трех ступенейоказывается недостаточной длякомпенсации дефицита реактивной 25мощности сети, Сигнал 0 , не стаАрМ, новится ниже порога включения, .ив устройстве происходят дополнительные коммутации по подключению недостающих ступеней КБ. З 0Рассмотрим .работу устройствав случае, когда исходный уровеньреактивной...

Номер патента: 1197007

Опубликовано: 07.12.1985

Автор: Катасонов

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда, разряда

...содержит клеммы для подключения источника питания, коммутирующие диоды 1 и 2, ограничивающие дроссели 3 и 4, управляемые ключи 5 и 6, один общий преобразователь 7, управляющий в двухтактном режиме ключами 5 и 6, контакты 8 и 9 переключателя аккумуляторной батареи 1 О с разряда на заряд и обратно, вспомогательные цепи 11 контроля и индикации состояния аккумуляторной батареи.Устройство работает следующим образом.При подаче напряжения питания Бя на клеммы питания к преобразователю 7 прикладывается напряжение, равное разности напряжения источника питания 1 д и напряжения аккумуляторной батареи 11 , Преобразователь начинает генерировать переменное напряжение прямоугольной формы с частотой, пропорциональной напряжению, приложенному к его...

Номер патента: 1197008

Опубликовано: 07.12.1985

Автор: Котляров

МПК: H02J 7/34

Метки: нагрузки, питания, постоянным, током

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Фи 1 иал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к электротехнике и может быть использовано в буферных системах питания различных электронных устройств.Цель изобретения - повышение надежности,На чертеже представлена электрическая принципиальная схема устройства.Устройство содержит генератор 11постоянного тока, аккумуляторы 2си 3, стабилитроны 4 и 5, диоды,6-8 динистор 9, конденсатор 10 и нагрузку 11.Устройство работает следующим образом.В рабочем режиме питание нагрузки 11 осуществляется от генератора 1 через диод 8, одновременно происходит подзаряд аккумулятора 2 через стабилитрон 4, диод 6 и аккумулятор 3 через диоды...

Номер патента: 1197034

Опубликовано: 07.12.1985

Автор: Жермаль

МПК: H02J 3/46, H02P 13/00

Метки: работы, режимом, трансформаторов

...на тактовом входе С сприсутствием единичного уровня науправляющем входе 1 элемента 22,последний опрокидывается и устанавливается в единичное состояние, приэтом элемент 21 не срабатывает иостанется внулевом состоянии, таккак на его управляющем входе 1 от-сутствует единичный уровень (замы-.кающие контакты 49 элемента 32 разомкнуты).Срабатывание элемента 22 вызываетсрабатывание элемента 26, которыйсвоими замыкающими контактами 41вызывает срабатывание элемента 14и далее по каналу 17 воздействиемна элементы 3 и 4 включается Тр.2.Включение Тр. 2 вызывает замыкаюпих блок-контактов 46 и 47 элементов 3 и 4 и срабатывание элемента32, который замыкает свои замыкающие контакты 49 в цепи управляющихвходов 1 элементов 21 и 23 и подаетна...

Номер патента: 1201952

Опубликовано: 30.12.1985

Авторы: Гоголюк, Коваль, Олийнык

МПК: H02J 3/00

Метки: электроснабжения

...аппараты 29 и 30 от 10 ключены. В качестве расчетного возмущения примем трехфазное к .з.в распределительной сети 18, например, на выводах статическойнагрузки 26 которое приводит к15 снижению напряжения на системе шин10 и выбегу двигателей 14-16. Вовремя выбега двигателей 14-16 отключают коммутационный аппарат 31.После локализации места повреждения20 отключением коммутационного аппарата 28 и восстановления напряженияна системе шин 10 включают коммутационный аппарат 29. Рассмотрим процессы, протекающиев системе электроснабжения в режимесамозапуска двигателей после проведенных коммутаций.Группы соединения трансформаторов 1 и 2 выполнены таким, что вектор ЭДС вторичной обмотки трансформатора 1 Е, опережает вектор ЭДСвторичной обмотки...

Номер патента: 1201953

Опубликовано: 30.12.1985

Авторы: Брузгин, Гаршина, Мамиров

МПК: H02J 3/06

Метки: двумя, между, мощности, перетоков, энергосистемами

...скорость отклоненияперетока от заданного допустимого 15 за контрольный период времени ивыдает сигнал, пропорциональныйскорости отклонения перетока, накомпаратор 8 и ключ 9. Компаратор8 с запускающим входом от интегри рующего органа 5 и ключом 9 на выходе .позволяет осуществить через блоки 10, 12, 11 и 13 избирательноевоздействие на регулирующие станции.На выходе интегрирующего органа 25 5 появляется сигнал только приположительном значении интегралаотклонения перетока мощности от заданной допустимой величины. Орган6 блокирует интегрирующий орган 5в сторону уменьшения интеграла отклонения перетока мощности от заданного допустимого значения призначении интегралад 141 = О.Сигналы с выхода интегрирующего 35 органа 5 подаются на входы...

Номер патента: 1201954

Опубликовано: 30.12.1985

Авторы: Гуров, Приедите, Харитончик

МПК: H02J 3/24

Метки: автоматической, разгрузки, частотной, энергосистем

...предлагаемого способа автоматической частотной разгрузки(АЧР).Очереди 1, 2, 3 10 образуютуставки 1 1 , 1 , 1 ю срабатывания без выдержки времени иуставки выдержек времени, отсчеткоторых начинается с момента, когдачастота снижается до уставки запус-ка Г . Ступень селективности междуочередями по времени 61 по частотей 1 начальное время или уставка времени срабатывания первой очередиМоменты отключения нагрузок отмечены крестиками, а моменты временикогда скорость снижения частотыдостигает заданную, близкую к нулювеличину, отмечены треугольниками.Если процесс изменения частоты характеризуется кривой А (фиг.1), то в1момент времени 1 при частотескорость снижения частоты достигаетзаданную величину. До этого моментасработало пять...

Номер патента: 1201955

Опубликовано: 30.12.1985

Авторы: Каплан, Школьник

МПК: H02J 3/42

Метки: автоматический, синхронизатор

...временной задержки;на фиг, 3 - временные диаграммы, поясняющие работу этого элемента, на фиг. 4 и 5 - временные диаграммы, поясняющие работу автоматического синхронизатора. Устройство содержит два Формиро вателя 1 и 2 прямоугольных импульсов, осуществляющих преобразование синусоидальных напряжений синхрони-зируемых источников Б и 0 в соответствующие последовательности прямоугольных импульсов, первый логический элемент И 3, четыре элемента 4-7 временной задержки, четыре синхронных 3 -триггера 8-11, второй и третий логические элементы И, 12 и 13, а. также выходной логический элемент ИЛИ 14. На один из формирователей 1 и 2 подается сигнал с обратной фазировкой.Приведенная на фиг.1 структурная схема соответствует одному из вариантов...

Номер патента: 1201956

Опубликовано: 30.12.1985

Авторы: Карпов, Ляткер, Нуждин

МПК: H02J 3/46

Метки: активной, гидроагрегатов, группового, мощностью

...нуль-индикаторов блока распределения. Выходыэлементов. И и временной задержки 35подключены к входам элемента ИЛИ 36,выход которого через одновибратор 37подключен к входу 38 регистра сдвига.На другие два входа 44 и 45 регистрасдвига, определяющие направлениесдвига, подключены соответствующиевыходы трехпозиционного элемента 34.Выходы регистра 39 сдвига через коммутационное поле 40 соединеныс реле 41 выбора рабочих зон, черезконтакты которых выходы блока вычисления ограничений подключены к входам изменения верхнего инижнего уров. ней ограничений блока распределения, 1Блок выбора рабочих зон работает следующим образом.На выходе сумматора 33 образуется разность Х между заданием на группу агрегатов и суммой заданий каждому агрегату,...

Номер патента: 1201957

Опубликовано: 30.12.1985

Автор: Гераськов

МПК: H02J 7/10

Метки: нагрузки, питания, постоянным, током

...микросхем операционных усилителей типаК 140 УД 8, С целью уменьшения массыи габаритов трансформатора 7 рабочая частота инвертора зарядногоустройства, задаваемая генератором 8тактовых импульсов, выбирается равной 2030 кГц,Предлагаемая система работаетследующим образом,Генератор 8 тактовых импульсов вырабатывает короткие импульсы напряжения П с периодом Т (фиг.З), которые, поступая в широтно-импульсный модулятор 9, определяют период создаваемых им промодулированных по длительности Т импульсов напряжения НБ Модуляция осуществляется посредством управляющего напряжения Ц, вырабатываемого формирователем 10 управляющего напряжения в соответствии с заданным законом управления на основании поступающей с датчиков информации о напряжении Пд ,...

Номер патента: 1201958

Опубликовано: 30.12.1985

Авторы: Быстров, Додотченко, Николаев

МПК: H02J 7/10

Метки: аккумуляторной, ассиметричным, батареи, заряда, током

...выходным выводом,При рассмотрении работы системызаряда аккумуляторной батареи асимметричным током считаем что собственная круговая частота контура зарядадозирующего конденсатора 11 равнакруговой частоте Ю изменения линейныхнапряжений У, , Уи Б, источника,1 О и что начальное напряжение на дозирующем конденсаторе перед его зарядом равно нулю, а за начало отсчетапримем момент времени, когда линейное напряжение У, убывая, проходит15 через нуль.В диапазоне изменении угла Я Сот 0 до 180 эл.град. и далее каждыйпоследующий период, когда линейноенапряжение П отрицательно (потен 20 циал клеммы 1 выше потенциала клеммы 3), происходит заряд дозирующего конденсатора по цепи: клемма 1диод 7 - часть 10.1 обмотки линейного дросселя - конденсатор...

Номер патента: 1203633

Опубликовано: 07.01.1986

Авторы: Каплан, Школьник

МПК: H02J 3/46

Метки: генератора, комплексной, нагрузкой, параллельной, работе, сетью, синхронного

...осуществляющийрегулирование вращательного момента в соответствующую сторону.Устройство работает следующимобразом,По синусоидальным напряжениям, пропорциональным одноименному фазному току и напряжению например, Ояи 1 я па переходам синусоид через ноль формирователи 1 и 2 формируют прямоугольные импульсы. В случае отстающего тока по переднему фронту импульса с формирователя 1 2 -триггер 3 устанавливается в состояние логической "1", так как на его Н-вход подается сигнал логической 11По переднему фронту импульсов с формирователя 2 2 - триггер 3 устанавливается в нулевое состояние и удерживается в нем до окончания положительной полуволны 1 я . Таким образом, в случае отстающего тока, на выходе триггера 3 отформировывается...

Номер патента: 1205223

Опубликовано: 15.01.1986

Авторы: Васильев, Ганиходжаев, Оспанов, Федулов, Хамидов

МПК: H02J 3/26

Метки: напряжений, сетях, симметрирования, токов, электрических

...15 и 16, входы первого изкоторых через исполнительные элементы (ключи) блока коммутации присоединены к датчикам токов Фаз, а .один из входов второго компаратораприсоединен к датчику тока в цеписимметрирующей нагрузки, Выход второго компаратора соединен с входомблока коммутации.Блоки Фиксации наименее загруженной фазы и переключений предназначены для подключения входов схемыконтроля к датчикам токов соответствующих Фаз и управлейия блокомкоммутации.Блок Фиксации наименее загруженной Фазы выполнен на реле 17-19 иуправляющих элементах (ключах) 20,21 и 22.Контакты реле 17-19 являются исполнительными элементами блока Фиксации наименее загруженной Фазы ипредназначены для подключения входовсхемы контроля к датчикам тока минимально...

Номер патента: 1206878

Опубликовано: 23.01.1986

Авторы: Пономарев, Точилин, Тропин, Яценко

МПК: H02J 3/18

Метки: многозвенное, трехфазное, фильтрокомпенсирующее

...и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал. ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к электротехнике, а именно к устройствам повышения качества электрической энергии трехфазных промышленных сетей -к многозвенным силовым фильтрам высших гармоник тока, генерируемых всеть вентильными электроустановкамии другими нелинейными нагрузками,Целью изобретения является уменьшение установленной мощности обору. дования.На чертеже приведена электр:;сская схема предлагаемого трехфазногомногозвенного Фильтро-компенсирующего устройства,Устройство содержит несколько(три) трехфазных конденсаторно-реакторных фильтров,прйсоединенных свободными выводами конденсаторов кФазпым зажимам (А, В, С) трехфазнойлитающей сети,...

Номер патента: 1206879

Опубликовано: 23.01.1986

Авторы: Айрапетов, Левкович

МПК: H02J 3/24

Метки: повышения, систем, устойчивости, электрических

...для включенияподменного провода, составляет 0,1 с,а время отключения ВВБ, которыйможет быть установлен для ЛЭП 1,равно 0,08 с.Таким образом, для указанногослучая необходимо ввести замедлениена отключение выключателя электропередачи 1 на время порядка 25-30 мс.Это время компенсирует также времязамедления блоков 34 - 36, составляющее 2-3 мс и необходимое для надежной блокировки двух из трех Фазвыключателя подменного провода привключении его третьей фазы, Указанныеблоки задержки для варианта применения воздушных выключателей должнывктпочаться непосредственно в цепи20-1 - 22-1 блоков 20 - 22 управления Фаз 3 - 5 выключателя олектропередачи 1,После включения подменного провода 6 срабатывает блок 29 фиксациивключенного положения фазы...

Номер патента: 1206880

Опубликовано: 23.01.1986

Авторы: Веников, Зеленохат, Лаказов

МПК: H02J 3/24

Метки: генератора, дефицитом, избытком, мощности, переключения, синхронного, энергосистему, энергосистемы

...на преобразовательнию соответственно;уи,сд - частоты систем шин 1-3,усе0 - установка йойнапряжению,равная шине 2системы," "а- текущие значения напряжениймашин 11 и 12АС ЭИПЧ,Я в - скорость вращения валаАС ЭМПЧЬЯ- выбирается изусловия обеспечения включенияпереключаемогогенератора посигналу, Формируемому попринципу, реализуемому вус тройствах АВПс ожиданием илиулавливанием,синхронизма.Как видно из приведенных законов,действие регулятора 16 возбуждениянаправлено на удержание скорости вращения вала АС ЭМПЧ и поддержание заданного уровня напряжения на шинах 2системы. Под действием регулятора 17возбуждения асинхронизированпая машина 12 АС ЭИПЧ, а вместе с ней и электрически связанный с ней переключаемый генератор 13 в зависимости...

Номер патента: 1206881

Опубликовано: 23.01.1986

Авторы: Данилюк, Каплычный, Кузнецов, Самков, Шидловский, Якимов

МПК: H02J 3/26

Метки: нулевым, проводом, сетей, трехфазных, фильтросимметрирующее

...предназначен для подключения к фазным проводам сети, а цейтральный - к нулевомупроводу, о т л и ч а ю щ е е с ятем, что, с целью повыиения качестванапряжения, оно снабжено тремя кон - денсаторными. батареями, выводы каждой из которых подключены соответственно между фазными и нейтральнымивыводами электромагнитного аппарата.-Х 4 У1 ВГ 0 фиЛьтрация токов высших гармоник в месте включения ФСУ.Сопротивления конденсаторных батарей ФСУ определяются в зависимости от параметров схемы замещения сети. Так, при заданной фильтруемой гармоники д , которая выбирается в зависимости от амплитудногоч источника нелинейных искажении, б дем иметь: где М - величина сопротивления консденсаторной батареи ФСУ на основной частоте для широкополосной фильтрации...

Номер патента: 1206882

Опубликовано: 23.01.1986

Автор: Истомин

МПК: H02J 3/26

Метки: нагруженной, наименее, однофазных, переключения, потребителей, фазе

...схеме Фильтра напряжения нулевойпоследовательности и состоит изтрех сопротивлений 4-6,Блок сравнения состоит из трехидентичных цепочек, подключенныхк фазам А, В и С и содержащим соответственно последовательна соединенные тиристоры 7-9, катушки реле 1012 и размыкающие контакты реледвух других Фаз 11. 1, 12. 1, 10. 1,12,2; 10,2 и 11.2 управляющие электроды тиристоров через диоды 13-15соединены с выходом фильтра напряжения нулевой последовательности.Блок коммутации состоит из замыкающих контактов 10.3-123 реле блока сравнения и трех пар встречнопараллельных тиристоров, подключенных с одной стороны соответственно:16 и 17 к фазе С, 18 и 19 и фазе В,20 и 21 к Фазе А, а с другой стороны - к однофазному потребителю.Устройство работает...

Номер патента: 1206883

Опубликовано: 23.01.1986

Авторы: Висящев, Тигунцев

МПК: H02J 3/26

Метки: симметрокомпенсирующее

...полем, Фазы вторичной обмотки 2, реактивные нагрузочные сопротивления 3-5, Выводы фаз вторичной обмотки через сопротивления 3-5 соединены с одноименнымивыводами Фаз первичной обмотки.Устройство работает следующим 25 образом,При подключении к электрической трехфазной сети при неодинаковых реактивных сопротивлениях устройство потребляет токи прямой и обратной последовательностей, причем при изменении угла поворота вторичной обмотки, ток прямой последовательности изменяется по величине от нулевого35 значения до максимального, определяемого суммарной величиной реактивных сопротивлений, а ток обратной последовательности - по углу синхронно " с изменением угла поворота вторичной40обмотки,Фазы токов прямой и обратной последовательности...

Номер патента: 1206884

Опубликовано: 23.01.1986

Авторы: Лицын, Хижняков, Черномордик

МПК: H02J 3/46

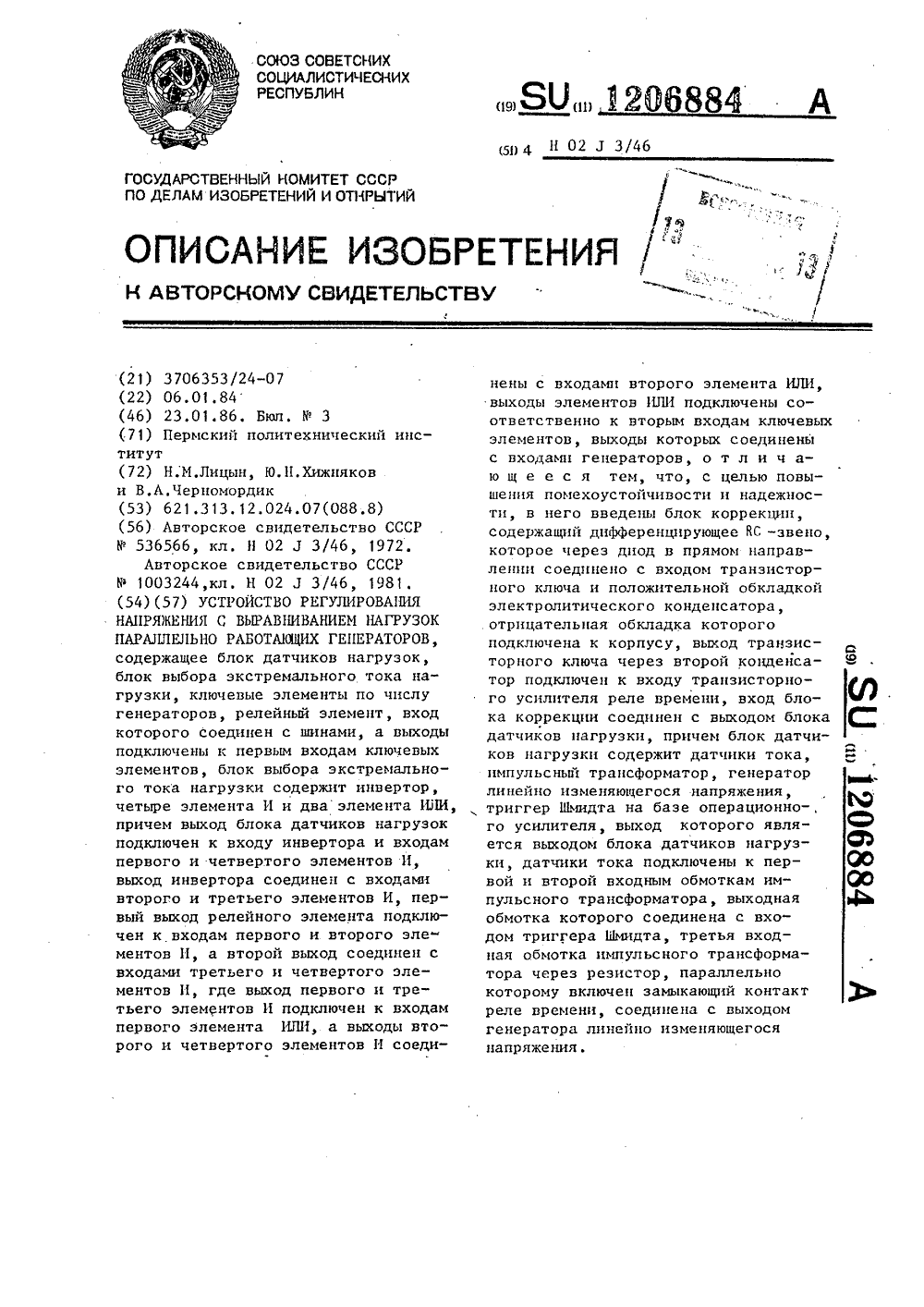

Метки: выравниванием, генераторов, нагрузок, параллельно, работающих

...5,который через блок 9 выбора экстремацьного тока нагрузки воздействует ца ключевые элементы 6 и 7. В заиисимости от текущего значения напряжения на шинах 11 релейцый элемент 8 выдает сигналы ца выходы ключевых элементов 6 и 7 и блока Г,который прц НО.о выбирает генератор с максимальным током нагрузки,а прц О 6 ( 1,д - генератор с минимальным током нагрузки, В соответствиис этим сигналом ключевые элементы б и 7 разрешают или запрещьцотвключение обмоток возбуждения генераторов 1 и 2,Таким образом, нагрузка гецератород выравнивается дважды за циклустановившихся автоколебаций. Б установившемся режиме блок 10 коррекции не работает.Блок 5 датчиков нагрузки работаетследующим образом, Сигналы, цропорццоцапные нагрузкам генераторов 1ц 2 с...

Номер патента: 1206885

Опубликовано: 23.01.1986

Авторы: Абрамов, Калинчик, Праховник, Скрыль, Яндульский

МПК: H02J 13/00

Метки: нагрузкой, предприятия, электрической

...23 соединен с блоком 24-1 (24-И) декодирования, пред 40ставляющим собой частотный демодулятор, и блоком 25 наличия сигналов,представляющего собой пороговое устройство. Выход блока 25 наличиясигналов, соединен с входом блока 1045индикации и сигнализации. К выходублока 24-1 (24-И) декодированияподключен блок 26"1 (26- 0) сравнения,второй вход которого соединен с линией 27-1 (27-и) связи,и выходнойключ 28-1 (28-И), которые можно50представить логикой И. Выход бло"ка 26-1 (26-и) сравнения соединенс входом 2 -триггера 29-1 (29-И),выход которого. соединен с входомблока 10 сигнализации и вторым вхо 55дом ключа 28-1 (28-И), выход которого соединен с блоком 3 учета.Устройство работает следуюшимобразом.45 50 55 При потреблении нагрузкой...

Номер патента: 1206939

Опубликовано: 23.01.1986

Автор: Козлов

МПК: G05F 1/46, H02J 7/10, H02M 9/06 ...

Метки: емкостного, зарядки, накопителя

...напряжение на конденсаторе 4 равно нулю, За счет энергии магнитного поля (в индуктивности намагничивания 1.) конденсатор 4 заряжается, а затем разряжается на первичную обмотку трансформатора 5, В контуре, образованном конденсатором 4 и первичной обмоткой, происходят затухающие колебания, и остаточная индукция в сердечнике трансформатора уменьшается практически до нуля, В моментначинается разряд емкостного накопителя 7, и после окончания разряда в момент 11 ключевой элеОб 939мент снова включается. Начинаетсяновый цикл заряда емкостного накопителя, На фиг.2,6 показан наиболеенеблагоприятный случай, когда вклю 5 чение происходит в начале полуволнынапряжения питающей сети . Пунктирными, пиниями показаны принужденнаяВ, и свободная Вд...
