H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 1742938

Опубликовано: 23.06.1992

Авторы: Кочкин, Мишта, Обязуев, Пономарев

МПК: H02J 3/18

Метки: компенсатор, мощности, реактивной

...вход триггера Т 16, Отключение ВЗ реализу1742938 Между коммутациями КБ осуществляется плавное регулирование ТРГ в функции напряжения сети, поэтому ТРГ должна быть постоянно подключена параллельно КБ, находящейся в работе.Расчетная схема замещения для процесса отключения компенсатора от сети приведена на фиг. 4. Диаграммы напряжений и токов в схеме компенсатора показаны на фиг.5 и б.Из фиг.5 виден механизм образования повышенного напряжения Ов на контактах выключа 1 еля В компенсатора при его отключении с закрытыми вентилями ТРГ. В этом случае максимальное значение напряжения Ов достигает двойной амплитуды напряжения сети, что может привести к пробою межконтактного промежутка выключателя.Процесс отключения компенсатора с заданным...

Номер патента: 1742939

Опубликовано: 23.06.1992

Автор: Алехин

МПК: H02J 7/10

Метки: зарядное

...чертеже приведена принципиальная схема устройства.Устройство содержит зарядное устройство 1, источник 2 постоянного тока, транзисторы 3 и 4, ограничительные резисторы 5-7 стабилитроны 8 и 9, диод 10 и защитный диод 11.Источник 2 питания подключен к эмиттеру транзистора 3 и точке соединения эмиттера транзистора 4 с ограничительным резистором 7 и выходной клеммой. База транзистора 3 соединена с катодом диода 10 и через резистор 5 с коллектором транзистора 4. Коллектор транзистора 3 через защитный диод 11 подключен к выходной шине зарядного устройства, База транзистора 4 через ограничительный резистор б и включенные последовательно стабилитроны.8 и 9 подключена к выходной клемме зарядного устройства. Анод стабилитрона 8 через...

Номер патента: 1742940

Опубликовано: 23.06.1992

Авторы: Кудрявцев, Курочка, Сметанкин, Сушко

МПК: H02J 7/10

Метки: аккумуляторной, асимметричным, батареи, заряда, током, ускоренного

...регулировки амплитуд, выходы блока 9 управления связан с блоком 8 раздельной регулировки амплитуд и регулятором 6 скважности, вход блока 9 управления соединен с таймером 10 времени, выход блока 8 регулировки амплитуд подключен к одному из входов блока 11 стабилизации тока, другой вход которого связан с реверсивным датчиком 12 тока, входной сигнал на который поступает с измерительных концов шунта 13, силовые выводы шунта включены в зарядную цепь батареи 14, выход блока 11 стабилизации тока подходит к входам первой 15 и второй 16 схем сравнения, на другой вход которых поступает сигнал с генератора 4 пилообразного напряжения, выходы схем 15 и 16 сравнения соединены с входами выходных усилителей 17 и 18, вторые входы которых...

Номер патента: 1742941

Опубликовано: 23.06.1992

Авторы: Гончаров, Замаруев, Никулочкин, Тимченко

МПК: H02J 7/14

Метки: нагрузки, питания

...выводу делителя 7 напряжения.Вторые выводы диодов 18 и 19 подключены к выводам батареи 1 и генератора 2, Второй из внешних выводов стабилитронов 16 и 17 подключен через резистор 20 к вторым выводам батареи 1 и генератора 2, к выводам которого подключена нелинейная нагрузка 21, например, обмотка электродвигателя компрессора.Устройство работает следующим образом.В установившемся режиме работы привода генератора 2 транзистор 5 подключает батарею 1 к обмотке возбуждения генератора 2 для обеспечения стабилизации напряжения генератора 2 и тока заряда батареи 1, Длительность включенного и выключенного состояния тиристора 3 для подзаряда батареи задается автономно устройством 4управления, Номинальное напряжение батареи 1.не превышает...

Номер патента: 1742942

Опубликовано: 23.06.1992

Авторы: Гапченко, Гостев, Красноперов, Романов, Халимонова

МПК: H02J 9/06

Метки: агрегат, гарантированного, питания

...третий квадрант выходного квазисинусоидального напряжения. В моментдостижения амплитудного значения синусоиды реверсивный счетчик 43 вновь переключится на режим "Вычитание", и на выходе силового преобразователя 4 сформируетсячетвертый квадрант квазисинусоидального напряжения. При достижении нулевого состояния триггеров реверсивного счетчика43 вновь появится импульс на "0" - на выходе дешифратора 42, реверсивный счетчик 43 переключится на режим "Суммирование", и вновь произойдет реверс нагрузки за счет того, что быстродействующий силовой электронный ключ с односторонней проводимостью 16 отключится, отключив вторую первичную обмотку 11, а быстродействующий силовой электронный ключ С односторонней проводимостью 15 включится,...

Номер патента: 1744753

Опубликовано: 30.06.1992

Авторы: Дубинин, Зайцев, Коптиков, Плетнев, Шурин

МПК: H02H 3/16, H02J 3/00

Метки: неответственных, ответственных, потребителей, электроснабжения, электроэнергии

...ряжения на указанной обмотке, В10 результате обмотка 9 электрического релеэлемента 2 обтекается током и контакт 10этого реле в цепи электромагнита 11 независимого расцепителя выключателя ответственных потребителей размыкается, что15 является разрешением на включение указанного выключателя, Его включение приводит к размыканию вспомогательногоконтакта 12 в цепи электромагнита 5 независимого расцепителя выключателя неот 20 ветственных потребителей, чем выдаетсяразрешение на включение и этого выключателя,При возникновении короткого замыкания на любом из присоединений соответст 25 вующий выключатель его отключит, Причем,если это будет. ответвление с ответственными потребителями, то сработает блок 3, который и замыкает контакт 12 в...

Номер патента: 1744754

Опубликовано: 30.06.1992

Авторы: Гусев, Сковородько, Эпштейн

МПК: H02J 3/18

Метки: атомной, нужд, резервного, собственных, схема, электроснабжения, электростанции

...включающей 15два резервных трансформатора, подключенных с высокой стороны к разным источникам питания, связанных с резервнымимагистрагями и соединенных с блочнымилиниями резервного питания через сборки 20резервного питания с выключателями, согласно изобретению количество резервных. магистралей соответствует числу обмотокнизкого напряжения двух резервных трансформаторов, и каждая из них с одной стороны .соединена с одной из упомянутыхобмоток, а блочные линии резервного питания присоединены через развилку из двухвыключателей ксборкам резервных магистралей разных трансформаторов, 30На чертеже представлена схема резервного электроснабжения атомной электростанции с четырьмя энергоблоками,Схема содержит два резервных трансформатора 1...

Номер патента: 1744755

Опубликовано: 30.06.1992

Авторы: Аракелян, Захаров, Тытюк

МПК: H02J 3/40, H02J 3/42

Метки: автоматической, двигателя, инвертором, переменного, питаемого, преобразователя, промышленной, сетью, синхронизации, синхронного, точной, частоты

...инвертора, первый 37 и второй 38 коммутаторы, причем измеритель 13 напряжения соединен с первым входом блока 25 умножения, второй вход которого соединен 40 с входом узла измерения ЭДС вращения 14,а выход - с вторым входом блока 26 деления, выход которого соединен с первым входом сумматора 35, второй вход которого соединен с первым входом блока 26 деления, вто рым входом компаратора 31 и с выходомзапоминающего элемента 29, Третий вход сумматора 35 связан с выходом блока 36 задания угла опережения отпирания вентилей инвертора, выход сумматора 35 соеди неь с первыми входами регуляторов фазы 23и тока возбуждения 3, вторые входы которых соединены с выходом измерителя фазы 19 и первым входом компаратора 20, втопой вход которого соединен с...

Номер патента: 1744756

Опубликовано: 30.06.1992

Авторы: Власов, Грибачев, Кашарин, Розенталь

МПК: H02J 7/10

Метки: зарядное

...7 по переднему фронту сигнала с генератора 9 импульсов возвратится в исходное состояние, при этом ЭЗВИП 10 устанавливается в начальное состояние, на выходе РИОН 8 формируется заданное напряжение, ключевой элемент 4 отключает эквивалент нагрузки 5 от АБ 6, узел отключения вновь включает источник 1 тока. Заряд возобновляется до следующего момента достижения напряжением на АБ 6 заданного напряжения,Если в течение всей длительности одного из интервалов контроля напряжение на АБ б было больше опорного напряжения, напряжение на выходе компаратора 3 и прямом выходе триггера 7 не изменялось и соответствовало высокому уровню, что означает заряд батареи до емкости более номинальной. По прошествии времени контроля, определяемого ЭЗВИП 10, на...

Номер патента: 1744757

Опубликовано: 30.06.1992

Авторы: Нудельман, Федоров

МПК: H02J 9/06

Метки: включения, питания, потребителей, резервного

...напряжения резервного источника. При этом обеспечивается срабатывание блока 21, возврат блока 17, блок 20 остается в исходном (несработанном) состоянии, и через блоки 24, 29 и 32 подается сигнал на включение секционного выключателя 12, Срабатывание блока 24 обеспечивается потому, что сигнал на его входе 1, соединенном с выходом блока 17, исчезает (появляется разрешающий сигнал на выходе инвертора 36), появляется рабочий сигнал на его входе 2, соединенном с выходом блока 21, а сигнал на его входе 3, соединенном с выходом блока 20, отсутствует (присутствует разрешающий сигнал на выходе инвертора 37). Последний контроль нужен для исключения АВР при отсутствии резервного питания. После включения секционного выключателя 12 одновременно...

Номер патента: 1746441

Опубликовано: 07.07.1992

Авторы: Андрианов, Кочетков, Кузьмин

МПК: H01M 10/42, H02J 7/00

Метки: аккумулятора, имитатор

...прецышает максимальную величину электродвижущей силы (ЭДС) имитируемого 35 аккумулятора; разделительный диод включен последовательно с выходом дополнительного источника постоянного тока в проводящем направлении, последовэтель 40 но с диодом соединен гасящий резистор, а свободные выводы резистора и источника постоянного тока подключен к одноименным по полярности полюсам конденсатора. На чертеже приведена блок-схема предлагаемого устройства.Устройство содержит конденсатор 1, .параллельно которому подключены регулируемый делитель напряжения 2 и переход 3, база которого через стабилитрон 4 подключена кдвижку переменного резистора 5 делителя напряжения. Разделительный диод б включен последовательно с выходом источника постоянного тока...

Номер патента: 1746462

Опубликовано: 07.07.1992

Автор: Мойсеевич

МПК: H02J 3/00

Метки: высокого, распределительное

...двух присоединений, включенных по полуторной схеме между секциями каждой рабочей системы шин,На чертеже показана схема предлагаемого распределительного устройства.Распределительное устройство содержит две рабочие секционированные систе.мы 1 и 2 шин, четыре силовых трансформатора 3, подключенных к соответствующей секции шин через разьединитель 4, высоковольтные линии 5 электропередачи, подключенные по полуторной схеме между рабочими системами 1 и 2 шин.Связь между 1-й и 2-й секциями каждой рабочей системы 1 и 2 шин выполнена в виде. присоединений, например, высоковольтныхлиний электропередачи 5, включенных по полуторной схеме через три5 10 15 20 25 30 35 40 45 50 55 последовательно включенных выключателя 6,Устройство работает...

Номер патента: 1746463

Опубликовано: 07.07.1992

Автор: Бутько

МПК: H02J 3/18

Метки: компенсации, мощности, реактивной

...04 (фиг, 3) состояние выходных сигналов 1 К-триггера не изменяется (режим хранения информации), Низким логическим уровнем с прямого выхода 1 К- триггера 22 возбудитель синхронного компенсатора (далее для приема рассматривается в качестве ИРМ 29 синхронный компенсатор) переводится в режим недо- возбуждения на потребление из сети по командам двоичного кода на входах ОО - 03 отстающего (индуктивного) тока, при этом входным двоичным кодом ОООО потребление реактивного тока синхронным компенсатором запрещено,Прохождение импульсов от задающего генератора 17 на тактовый вход счетчика 18 также запрещено, так как на выходе первой 15 и второй 16 трехвходовых схем совпадения присутствуют низкие логические уровни(фиг. 2, 015, 016).В следующий период...

Номер патента: 1746464

Опубликовано: 07.07.1992

Автор: Колонский

МПК: H02J 3/24

Метки: автоматики, противоаварийной

...о схеме и режиме сети данного района ПА, Такая ПА, называемая централизованной, широко известна.Элемент памяти 2 на обьекте, управляемый по каналу 3 доаварийной информации от блока 1, является неотъемлемой частью централизованной ПА и предназначен для запоминания дозировки УВ, рассчитанной в блоке 1 и переданной по каналу 3 в элемент 2,Блок 4 локальной автоматики являетсяблоком контроля предшествующего режима (КПР) по данной линии, функционально аналогичен АЗД, но получающий локальную информацию только на объекте установки блока 4,Блок 5 фиксации исходной активноймощности и скорости ее увеличения широко известен. Элемент 6 времени представляет собой орган времени, уставка которого тв составляет около 3 мин.Устройство работает...

Номер патента: 1746465

Опубликовано: 07.07.1992

Автор: Быстрицкий

МПК: H02J 3/26

Метки: датчик, источника, напряжений, несимметрии, трехфазного

...дополнительный потенциометр, подключенный к соответствующим крайним выводам двух других по 5 10 15 20 25 30 35 40 тенциометров. Выходные сигналы разработанного датчика формируются при этом всоответствии с выражениямир 1-(+ Одв)+(- Овс),и 2 = (+ Одв) + (- Осд),из = (+ О Вс) + (- О с А).В результате подключения дополнительного потенциометра все выходные сигналы датчика формируются независимоодин от другого, Тем самым достигается упрощение регулировки выходных сигналовустройства.На чертеже приведена принципиальнаясхема датчика несимметрии напряженийтрехфазного источника,Датчик несимметрии напряжений трехфазного источника с выходными фазами 1 - 3содержитдве двухполупериодные схемы 4 и5 выпрямления, выполненные на...

Номер патента: 1746466

Опубликовано: 07.07.1992

Авторы: Бугаков, Игнайкин

МПК: H02J 3/26

Метки: нулевым, проводом, сети, симметрирования, трехфазной

...проводе 1 о весьма мал,Так как данная схема соединения первичных обмоток ВДТ обеспечивает весьма малое сопротивление на высших гармонических составляющих, кратных трем, то при работе устройства на нелинейную нагрузкувсе токи высших гармонических составляющих, кратные трем, замыкаются в основномчерез устройство, при этом не происходитдополнительное падение напряжения навторичных обмотках ВДТ, в связи с чем за-. 5метно возрастает эффективность регулирования и симметрирования выходногонапряжения устройства.Вместе с тем, при работе на нелинейную нагрузку в сети могут возникать и другие высшие гармонические составляющиетоков и напряжений, Устройство обеспечивает фильтрацию токов высших гармонических в фильтре, образованном изиндуктивности...

Номер патента: 1746468

Опубликовано: 07.07.1992

Автор: Федоров

МПК: H02J 9/06

Метки: включения, двигательной, двух, нагрузкой, питания, резервного, секций, шин

...к второй секции 5 шин, по факту наличия первого сформированного сигнала и одновременного превышения угла между указанными векторами больше заданного,При потеое питания второй секции 5 шин начинается выбег синхронных двигателей, подключенных к этой секции, При этом активная мощность второго ввода меняет свой знак (или уменьшается), а угол между векторами первого и второго источников увеличивается, что приводит к срабатыванию блока 12 и возврату в исходное состояние блока 11, При возврате в исходное состояние блока 11 на выходе блока 14 формируется кратковременный второй сигнал, а блок 16 через блоки 19, 17 и 20 производит переключение второй секции 5 шин на первый источник, подключенный к первой секции 4 шин, по факту наличия...

Номер патента: 1749978

Опубликовано: 23.07.1992

Авторы: Кожан, Миняйло, Покровский, Чевычелов, Шакарян

МПК: H02J 9/06

Метки: аварийного, ответственного, потребителя, электроснабжения

...2 через трансформатор 15 СН, а шины16 энергосистемы - через трансформатор17 и выключатель 18Способ осуществляют с помощью устройства следующим образом.В нормальном режиме функционирования системы электропитания ответственные потребители 14 подключены к АСГ иполучают от него питание.При полном обесточивании АЭС по любой причине и работе АСГ в асинхронномрежиме необходимо в течение некоторого40 Регулирование напряжения путем подключения дополнительных батарей конден сэторов создает аварийно допустимыйрежим работы ответственного потребителя в течение времени, необходимого на запуск резервных дизель-генераторов или на переход на естественную циркуляцию теплоносителя. 5 10 20 25 30 времени обеспечить бесперебойное питание ответственных...

Номер патента: 1753543

Опубликовано: 07.08.1992

Автор: Сторожев

МПК: H02H 3/17, H02J 3/00

Метки: многофидерная, переменного, электротехническая

...к потребителям, Место соединения расположено на участкесиловых токоведущих жил между силовымистатистическими разделительными конденсаторами 20,21 и 22 и силовыми статическими разделительными конденсаторами 20, 10 коведущей цепи, размещенном после сило 15 земли снизится до недопустимого значения,20 40 55. лируемые цепи переменного тока, обеспе 25 30 45 50 21 и 22 и силовыми коммутационными аппаратами 8,9 и 10,Для подвода электроэнергии от токовода 1 к потребителю 26 замыкаются силовые контакты силовых коммутационных аппаратов 5 и 8; к потребителю 27 - аппаратов 6 и 9; к потребителю 28 - аппаратов 7 и 10,Если в процессе работы установки на каком-либо фидере, на участке силовой тового статического разделительного конденсатора по...

Номер патента: 1753544

Опубликовано: 07.08.1992

Авторы: Жемеров, Петрик

МПК: H02J 3/18

Метки: компенсатор, мощности, реактивной

...11 напряжения, функциональный преобразователь 12, датчик 13 тока и регулятор 14 тока,Вентильные обмотки трансформатора 1 соединены с выводами переменного тока диодного моста 2 и силового моста 3 на запираемых тиристорах. Вентили последнего управляющими электродами связаны с выходами фазосмещающего узла 4. В блоке 5 рекуперации энергии выводы переменного тока ведомого инвертора 8 подключены к дополнительным обмоткам трансформатора 1Выводы постоянного тока ведомого инвертора 8 соединены с емкостно-индуктивным фильтром 7, конденсатор которого включен между однополярными выводамидиодного 2 и силового 3 мостов и связан сдатчиком 10 напряжения. Регулятор 11 напряжения подключен входом обратной связи с выходом датчика 10 напряженйя, а выходом...

Номер патента: 1755351

Опубликовано: 15.08.1992

Авторы: Галочкин, Коротких, Парамзин

МПК: H02J 7/35

Метки: батареи, солнечной, характеристик

...в информационном бюллетене "Прямое преобразование раэличйыхвидов энергии в электрическую" М 5 (145),М, 1988 гс. 65. это приводит к различию втемпах деградации дополнительной БС иосновной БС и как следствие к накоплениюпогрешности в определении мощности БС иэнергетических воэможностей КА. Так изформулы (5) указанной статьи следует, чтопостоянная деградации БС зависит отК= Кр+ Кп Хгде К - константа деградации БС;Кр, Кп - константы деградации кремния-р и -и типов соответственно;Х - переменная, зависящая от условийэксплуатации.Также из формулы, указанной в п.4 вы-водов данной статьи, переменная Х зависитВ тОМ ЧИСЛЕ От Ообл - НаПРЯжЕНИЯ РабОЧЕйточки фотопреобраэователя, При изменении Ообл от 0,1 В (пРактически Режим коРотКОГО ЗаМЫКаНИя)...

Номер патента: 1757012

Опубликовано: 23.08.1992

Автор: Суханов

МПК: H02H 11/00, H02J 13/00, H02M 1/08 ...

Метки: коммутации, трансформаторов

...в У г р з В л 51 ю Гц)8 г а )с т р О и с т в з 1 9 э л е к тра)ла Гнитньм гГ 3 ивадом,3 и эта устройства п(3 ПКЛ)ОЧЕНО ( ВЫВаг)ЗМ 7-9 )ОИВОДЗ 5 КРОМЕ то)с у привагьа 5 в)ляод 7 подключен к фазе Б питающей:ети, а вывод б - к фазе С Г 1 итзгошей се 1.и через блок-контакт 12 магнитногз пускзтеля 10, катушка 11 которого одИм Выводам тоже подключена к фазе С ПИЗ)(1 Ей 6)1 З ДГ 3)РГИ 1) ВЫВОДО) - К ЯЫВ( ду 9 привода 5 В приведе) Ом устройстве злекромзгг 1 итный привг)д 5 содержит ДРЗ Г 1 з р 3 л л 6 л ь н о с а 8 д и н Г 1 н ы х э л 8 к т р О м 3 Г н и т а 20 )и 1, 3 также последовательно соединенные с ними диод 22 и путевые выключатели 23 )л 24 с соответс 1 венна рззмыкзк 311)лм 1 л замыка)ащим контактамиУстройство рэ 33 зет сл 8 Дуюц 1 Им...

Номер патента: 1757013

Опубликовано: 23.08.1992

Авторы: Ананьев, Качаев, Талько, Тойкка, Трухалева

МПК: H02J 3/12

Метки: двигателя, мощности, нагрузкой, реактивной, режимов, резкопеременной, синхронного, узла

...фОрмир)/ется сиГнэл управ ления блоком принудительной коммутации, который меняет уставку тока возбуждения с расчетного максимального значения на расчетное минимальное значение, а по окончанил периода минимальной нагрузки Все указанное происходит в обратном порядке. Уменьшение тока возбуждения синхронного двигателя при минимальной нагрузке на его валу; я) 18 уменьЭРт устойииостл синхроноГО дии/я те/1 я,б сохраняет режикь напряГия и реятлиной моцнос: и узла нэ зэдя 1 ом уров5 НРя) умен. 1 Яст потери энергии и синхрон 1 ом двиГзте/16, слстеле Возбуждения и сети;Г) умгньшает энеогопотребление из гети ня Ос/цсстялРЙИ 8 Оперяцил ОГ 1 ускэния10 ковша, зэ сет исполЗОВэния энеОГии, заП Я Р и НО й Р" В Ц оДействительно, поскольку...

Номер патента: 1757014

Опубликовано: 23.08.1992

Авторы: Герман, Сухов

МПК: H02J 3/12

...ниЙ ООсого хода 1, Модуле 11 и 12 им 8- ют внутренние входы связи соответственно с модулями 10 и 11, кроме того, модули 10 и 11 имеют Внешние входы связи с злзментзми схемы, расположенными вне блока 9, Измерительно-программно-расчетный блок Вцполня 8 тся на микрОпОцессорном контролере например, на мекро-ЗВМ "Электроника К-20" или "Криста") с аналого-цифровым преооразователем, Запуск Второго рег 18 8 времени осуцествляется его блоком 13 запуска фиг,2),При срабатывании блока 3 одновременно с пуском первого реле 4 времени запускается блок 9, Если в результате расчета в модулях 10-12 окажется, что отклонение напряжРния ВЫЗВано раЙонноЙ наГрузкой В сетях внешнего электроснабкения. то запуска 8 тся через блОк 13 втОООР реле О Времени с...

Номер патента: 1757015

Опубликовано: 23.08.1992

Автор: Васильев

МПК: H02J 3/12

Метки: сети, электрической

...будет меньше нижней границы зоны ем. Если считать, что напряжение с транс- нечувствительности, сигнал появится на форматорэ напряжения по входу 4 неизменижнем выходе блока 5. нллось, то с блока 3 выделения разности егоСигналы с выходов блока 5 сравнения входных сигналов произойдет уменьшение поступают на элементы б и 7 задержки вре напряжен:ля Умень дем.ньшение напряжения на мени, необходимые для предотвращения выходе блока 3 означает и уменьшение нарегулирования напряжения прикратковре- пряжения в контролио-ер ли уемои точке линии менном его изменении, Время задержки по- электропередачи, Напряжение с блока 3 появления сигналов на их выходах составляет ступает в блок 5, где происходит его сравнемин, Выходные сигналы элементов 6 и...

Номер патента: 1757016

Опубликовано: 23.08.1992

Авторы: Бурунин, Московская

МПК: H02J 3/18

Метки: батареи, конденсаторной, подключения

...два транзистора 22 и 23, оптрона 24, диод 25, Выпрямительный мост 15 входной диагональю подключен паралельно симистору 7, а выходной диагональю - к цепи, состоящей из последовательно соединенных резистора 18 и диода 25, включенного между базой и эмиттером транзистора 22. Выпрямительный мост 16 входной диагональю подключен к соответствующей вторичной обмотке трансформатора 9 напряжения, а выходной диагональю - к входу сглаживающего фильтра 21. Выход сглаживающегО фильтра 21 через резистор 19 и гветодиод оптрона 24 подключен между коллектором и эмиттером транзистора 22, Выпрямительчый мост 17 входной диагональю подключен к соответствующей вторичной обмотке трансформатора 10 напряжения, а выходной диагональю - через резистор 20 между...

Номер патента: 1757017

Опубликовано: 23.08.1992

Авторы: Голубев, Захаров, Лидес, Лотов

МПК: H02J 3/24

Метки: карьера, производительности, системы, сохранении, электроснабжения

...нагрузки энергосистемы, измеряют перепады Н между начальным 1 и конечны;,л 2 "7 пунктами, т,е, между потребителем горной массы обогатительная фабрика, отвал и т,д.) и местами погрузки экскаваторы), измеряют обобщенные протякенности их маршрутов, продолжительности марруо 1 р и вычисля.ат мощности Р, электроприемников па формуле Н Н Рсм =- а 0+ Ьр+ с - + Ф - ,х где а, Ь, с, О - коэффициенты регрессии, зависящие от типа электроприемника и направления грузопотока,После получения расчетных данных величлны Р,1 отключают Электроприемники с максимальным ее значением в количестве, не превышающем тога, чтобы оставшиеся в работе электропаиемники обеспечивали отгрузку абьемов горной массы в часы максимума на энергосистему не менее...

Номер патента: 1757018

Опубликовано: 23.08.1992

Автор: Хижняков

МПК: H02J 3/46

Метки: выравниванием, генераторов, нагрузок, параллельно, работающих

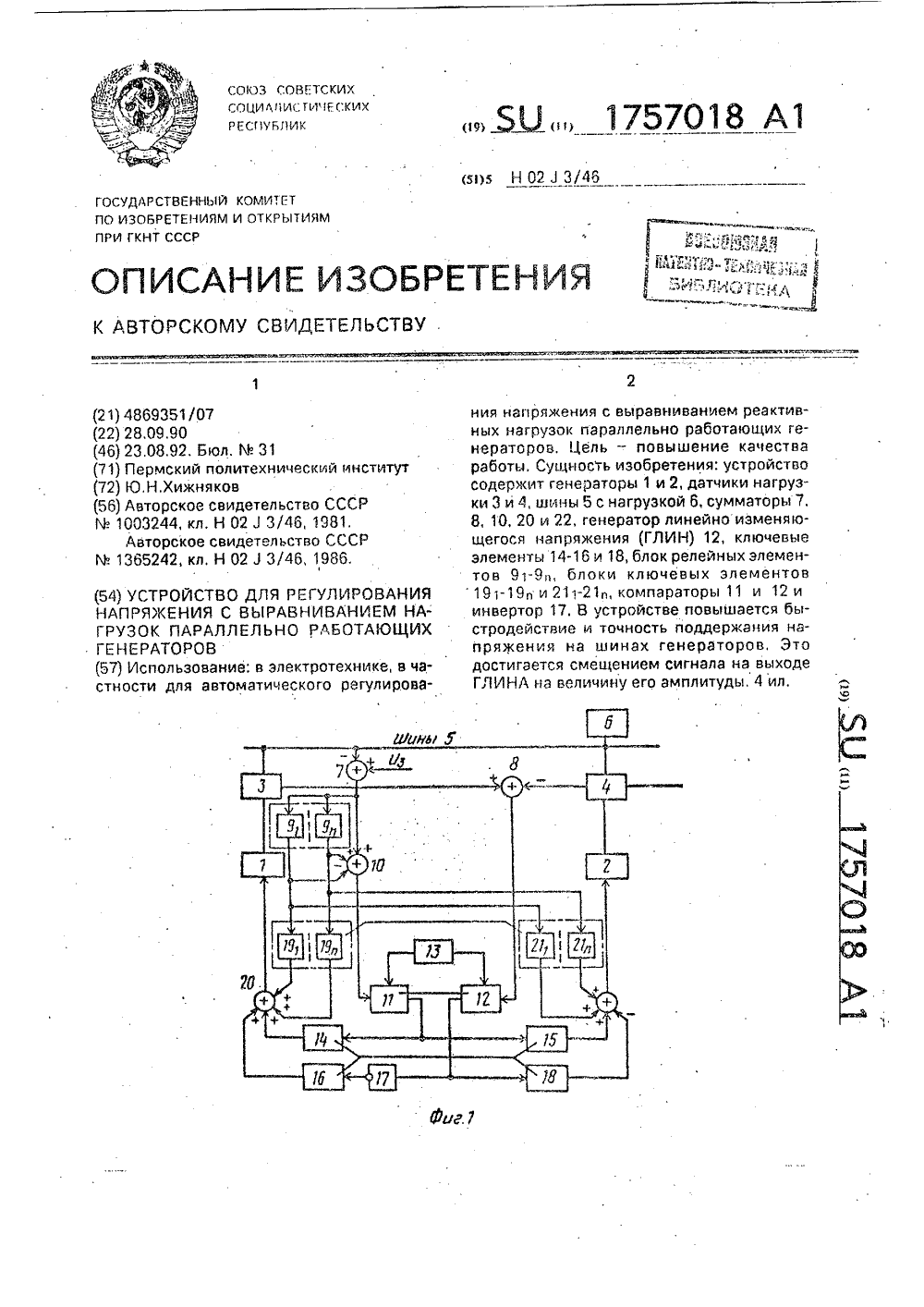

...соединены с выходами блока релейных элементов 9 гл, Выходы сумматоров 10 и 8 подключены к входам компараторав 11 и 12, у которых другие входы соединены с выходами генератора 15 линейно изменяощегося напряжения, Выход кампаратора 11 соединен с входами клачевых элемегтав 14 и 15, Выход компаратора 12 соединен через инвертор 17 с входом ключевого элемента 16 и с входом клгачевога элемента 18, Выход блока ключевых элементов 19 гВ и выходы ключевых элементов 14 и 16 соединены с суммирующими входами сумматора 20, выход которого соединен с входом генератора 1. Выходы блока ключевых элементов 211-21 п и выходы ключевых элементов 15 и 18 соединены с суммиругащими входами сумматора 22, выход которого соединен с входом генератора 2.Релейный...

Номер патента: 1757019

Опубликовано: 23.08.1992

Авторы: Демчук, Николаев, Хлямов

МПК: H02J 7/10

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...в запертом состоянии, так какк его катоду приложен положительный потенциал относительно анода - за счет шунтирования его конденсатором 7.Заряд батареи по рассматриваемой цепи продолжается до тех пор, пока напряжение фазы А ТИПТ, возрастая по абсолютнойвеличине, азатем убывая, вновь станет равным напряжение батареи, Вентили 9 и 10запираются и перестают проводить ток источника б и их сопротивление бесконечновозрастает. Б это время параллельно батарее оказывается включенной цепь из трех последовательно соединенных источников; конденсатора 7, источника 6 и конденсатора 8, напряжения которых равны дрг другу, однако суммарное напряжение рассматриваемой цепи в это время равно напряжению батареи, так как полярность напряжения фазы А ТИПТ...

Номер патента: 1757020

Опубликовано: 23.08.1992

Авторы: Демчук, Николаев, Хлямов

МПК: H02J 7/10

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...повышает вдвое зарядноенапряжение АБ.Унипслярные зарядные импульсы, СОэдающие постоянную сосатвляющую асимметричного тока (за период изменения напряжения трехфазного источника). Формируются по трем следующим цепям: источ. ник 5-12-9-1 8-3 - источник: источник 5-12-9-1-14-4 - источник 5, источник 5-12-9.1-16-17 - источник 5 (когда напряжение на АБ меньше амплитудного фазнсго значения НЭПРЯЖЕНИЯ ИСтоЧНИКа, Т,Е. БАБОт.ф,кст), а также по трем цепям: источник 5-3-11-1-6- 12 - источник 5; источник 5-4-13-1-6.12 - источник 5; источник 5-17-15-1-6-12 - источник 5 - когда напряжение батареи меньше УДВОЕННОГО ЗнаЧЕНИЯ От.ф.ист,Песеменная составлОщаЯ А" проводится по тем цепям: 1-7-3 - источник 5-12-6-1: 1-18-4 - источник 5-12-6-1; 1-19-17 -...
