H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 819884

Опубликовано: 07.04.1981

Авторы: Клименко, Поляков, Стеценко, Тихомиров

МПК: H02J 1/02

Метки: компенсации, полярассеивания, распределительногощита

...с другой - к главному распределительному токопроводу 2, к которому подсоединены фидерные автоматические включатели 3 - 5, В рассечке каждого фидера 6 - 8 установлены шунты 9 - 11, которые подсоединены к датчикам 12 - 14 тока, а датчики тока - к входу суммирующего операционного усилителя 15, который подключен к компенсационной катушке 16. 20 25 30 35 Характеристика исходного поля такогощита имеет вид области, стороны которой нитных полей отдельных фидеров. Для обеспечения полной компенсации магнитного поля такого щита необходимо в каждом отходящем фидере устанавливать свое компенсационное устройство. Предлагаемое устройство позволяет сократить число элементов, при этом обеспечивает распределение компенсационного поля, аналогичное...

Номер патента: 819885

Опубликовано: 07.04.1981

Автор: Колонский

МПК: H02J 3/24

Метки: линиям, межсистемной"слабой, предела, связи, сложной, статическойустойчивости, структуры, схемесети, фиксации, цепочечной

...ветви режиме (на основании выражений:слабой ветви в доаварийной схеме сети (блоки 25, 26) и в послеаварийной схеме сети (Р и = 90, блоки 27, 28) в предположении отключения отдельной линии 5 или 7 в составе слабой ветви.Основные выходы блоков 25, 26 должны быть использованы путем их присоединения к соответствующим аналоговым или дискретным входам известных устройств фиксации величины ограничения перетока при динамической или статической перегрузке. Указанные устройства вырабатывают управляющее воздействие для сохранения устойчивости с учетом предельного по статической устойчивости перетока активной мощности Рр или предельного угла 6 слабой ветви в доаварийной нормальнои 15 или ремонтной схеме сети.Основные выходы блоков 27, 28 должны...

Номер патента: 819886

Опубликовано: 07.04.1981

Автор: Гулич

МПК: H02J 7/02

Метки: аккумуляторнойбатареи, заряда

...инвертора 13 подключен вход феррорезонансного стабилизатора 15 напряжения, нагруженного катушкой промежуточного реле 16, параллельно которой включен электрический вентиль 17. Разъединитель 1, контактор 2, феррорезонансный стабилизатор 15 напряжения и промежуточное реле 16 являются узлами магнитного пускателя, Формирователь 10 сигнала представляет собой усилитель-ограничитель.Устройство работает следующим образом.Разъединитель 1 магнитного пускателя предварительно включен. При помощи штепсельной муфты 4 аккумуляторная батарея 9 через автоматический выключатель 8 под 20 25 30 35 40 45 50 55 ключается к зарядному кабелю выпрямителя 3. Включением автоматического выключателя 8 замыкается цепь питания инвертора 13 от батареи 9 через...

Номер патента: 819887

Опубликовано: 07.04.1981

Автор: Кудакаев

МПК: H02J 9/06

Метки: автоматическоговвода, резервного, электропитанияпотребителей

...При этом схема управления блока 4 переключения выдает сигнал, по которому блокирующий элемент 7 отключает выходы блока 6 выбора потребителя от цепей отключения коммутирующих элементов 8.При исчезновении напряжения основного источника 1 или его недопустимом снижении блок 3 контроля напряжения выдает сигнал, по которому блок 4 переключения осуществляет переключение питания потребителей с основного источника на резервный. Схема управления блока 4 переключения выдает при этом сигнал для действия блокирующего элемента 7. Выходы блока 6 подключаются к цепям отключения коммутирующих элементов 8. С сигнальных выходов коммутирующих элементов 8, которые находятся во включенном состоянии, выдаются сигналы, поступаюшие на соответствующие входы...

Номер патента: 822309

Опубликовано: 15.04.1981

Авторы: Клебанов, Пупко, Смирнов

МПК: H02J 9/08

Метки: комбинированная, судовая, электроэнерге-тическая

...из блоков 20-22 автоматического запуска дизелей 6-8, а вторые входы укаэанных элементов подключены к командному органу 23 общего поста поочередного автоматического запуска дизелей 24. Командный орган 23 соединен с датчиком давления пара 25, установленным на впускном даро- проводе 26 турбины 5.установка действует следующим об- .разом.При снижении давления пара, поступающего от утилизационного котла главного судового дизеля, во впускном паропроводе 26 до заданного уровня появляется сигнал на выходе датчика 25, который через командный822309 Формула изобретения Составитель И.Ьникиев . едактор К.Волощук ТехредИ,Коштура Корректор В.Бутяг1889/81 Тираж 67ВНИИПИ Государствепо делам изобре113035 москва, ЖФилиал ППП Патен Эак Подписноекомитета...

Номер патента: 824363

Опубликовано: 23.04.1981

Авторы: Джус, Френкель

МПК: H02J 3/06

Метки: связи, энергосистем

...(не менее 20- 30 ) углами включения, что ведет к увеличению потерь энергии.Цель изобретения в ,повышение надежности работы устройства.Поставленная цель достигается тем, что устройство для связи энергосистем содержащее машину переменного тока, обмотка статора которой подключена к одной энергосистеме, а ротора - к другой энергосистеме, а на .валу ротора установлен приводной двигатель постоянного тока, который через преобразовательный блок подключен к одной из энергосистем, снабжено вторым преобразовательным блоком, посредством которого двигатель постоянного тока подсоединен к другой энергосистеме.На чертеже изображена едлагаемого устройства.ашина переменного тока 1 обмоткой статора подключена к одной энергосистеме 2, а обмоткой ротора...

Номер патента: 824364

Опубликовано: 23.04.1981

Автор: Валиев

МПК: H02J 3/18

Метки: мощности, плавного, реактивной, регулирова-ния, сетях, электри-ческих

...что вентиль 11 пропус.4 кает ток, при этом напряжение конденсаторной батареи 3, имеющей полярность, указанную на Фиг. 2 без скобок, изменяется вначале по отрицательной относительно вентиля 11 полуволне напряжения сети и переходит через нуль, а затем по положительной полуволне и меняет знак на обратный. В заданное время для выключения вентиля 11 подается управляющий импульс на вентиль 10, и он пропускает ток разряда конденсатора 18, имеющего напряжение с положительной полярностью на аноде вентиля 10. Конденсатор 18,разряжаясь на обмотку 19 дросселя 16, выводит его 60 сердечник из насыщения, которое обусловлено током вентиля 11, и заряжает конденсатор 17, а последний при своем колебательном перезаряде, благодаря повторному насыщению...

Номер патента: 824365

Опубликовано: 23.04.1981

Авторы: Билявичюс, Гребликас, Контаутас

МПК: H02J 3/18

Метки: мощности, переменноготока, реак-тивной, сетях

...подключены между конденсатором 3 и тиристорами 4 и 5. Другая цепочка состоит из встречно- параллельно включенных тиристоров 10 и 11, один конец которых подклю сеть 40. В момент времениподают упЪравляющий импульс тиристору 10 и конденсатор 9 заряжается через тиристор 45 10, дроссель 8 до моментного значения напряжения сети (направление напряжения показано на фиг. 1 в скобках) и тиристор 10 гасится. В моментвремени д напряжение на конденсаторе 3, а тем самым и напряжение сети 50О уменьшается до О, а ток (сз чеСетиреэ конденсатор 3, протекающий в сеть,достигает максимального значения.В промежуток времени +-с- конденсатор 3 заряжается от сети через тиристор 4 (направление напряженияпоказано на фиг. 1 в скобках),6065 5 О 15 20 25 30 35 чен к...

Номер патента: 824366

Опубликовано: 23.04.1981

Авторы: Кощеев, Невельский, Шлайфштейн, Эдлин

МПК: H02J 3/24

Метки: дляосуществления, сохранения, способа, устойчивостиэнергосистем, этого

...параметрами П поступает на вход схемы 2 сравнения, навторой вход которой подается сигнал 5 О уставки. При превышении сигналом отклонения режимного параметра заданнойуставки на выходе схемы сравнения появляется сигнал, поступающий на управляющий вход ключа 9. Ключ 9 замыкается, в результате чего сигнала П 5.поступает на вход блока 4 выявленияэкстремального значения.При достижении сигналом дП экстремального значения Ь ПЗ на выходеблока Формируется. сигнал, который 60 поступает, на управляющий вход блока5 запоминания, на вход датчика б времени и на блокирующий вход схемы 3сравнения. Под действием этого сигна.-.ла запускается датчик 6 времени иснимается блокировка со схемы 3 сравнения. Кроме того, под действием этого сигнала в блоке 5...

Номер патента: 824367

Опубликовано: 23.04.1981

Авторы: Вишневецкий, Гарнов, Григорьев, Левин, Рабинович, Рябинин

МПК: H02J 7/10

Метки: батареи, зарядкиаккумуляторной, ускоренной

...напряжения,в цепь которого включен регуляторчастоты отпирания тиристора, Регулятор частоты отпирания может быть выполнен в виде выходного элементареэисторного оптрона, светодиод которого подключен к аккумулятору.Преобразователь напряжения можетбыть выполнен, например, по схемеРойера; а узел сравнения - в видеделителя напряжения.На чертеже приведена схема предлагаемого устройства.Аккумулятор 1 подключен к зажимамисточника 2 постоянного тока, параллельно аккумулятору 1 включены последовательно соединенные конденсатор 3и тиристор 4, образующие цепь разрядных импульсов, Для управления тиристором 4 служит нуль-орган 5, один извходов которого подключен к аккумулятору 1, другой к выходу узла б сравнения, входы которого подключены...

Номер патента: 824368

Опубликовано: 23.04.1981

Авторы: Брейтер, Вайнштейн, Ивченко, Леонов, Фролов

МПК: H02J 7/14

Метки: регулятор

...чине тока, проходящего через транзистор 8.На чертеже представлена принципи- , При достиж ндостижении генератором опреальная электрическая схема регулято-делен од лени го напряжения измерительныйра напряжения для электрической сис- элемент 1 вы аетвыдает сигнал, каскад 2темы автомобиля. предварительного усиления усиливаетРегулятор напряжения содержит этот сигнал которыйк торыи поступает наизмерительный элемент 1, связанный с базы транзи 7 8транзисторов 7 и 8 выходногокаскадом 2 предварительного усиления, 15 каскада 3. Транзисторы 7 и 8 зак ыи выходной каскад 3.ранзисторы 7 и 8 закрываются и прерывают ток в цепи возКлемма 4 подключается к одному буждения автомобомо ильного генератора.полюсу автомобильного генератора, Диоды 13 и 14 служат...

Номер патента: 824369

Опубликовано: 23.04.1981

Авторы: Василевский, Малов, Пчелинцев

МПК: H02J 7/24

Метки: источник, питания

...нарушении ее цепивозбуждение генератора затруднено.Кроме того, наличие двух трехфаз ыхдвухполупериодных выпрямителей ус Оложняет источник питания.Цель изобретения - защита в источнике питания аккумуляторной батареи от разряда на цепь возбуждениягенератора при неработающем двигателе и одновременное обеспечение низ-.ких оборотов самовоэбуждения генератора без применения дополнительныхустройств.Поставленная цель достигается тем,что обмотка возбуждения с регулирующим транзистором включена между нулемобмотки статора с большим уровнемнапряжения и выпрямителем, а остальная часть регулятора напряжения подключена к выходу выпрямителя.35На чертеже представлена электрическая схема предлагаемого источника питания.Источник питания состоит иэ...

Номер патента: 824370

Опубликовано: 23.04.1981

Авторы: Малеев, Фесенко

МПК: H02J 9/00

Метки: автономного, электропита-ния

...размагничивающая обмотка генератора 4 одним концом под" ключена к выходу выпрямителя 3, а вторым концом в цепь основной термо компенсированной обмотки 5 через ре гулировочный резистор 6 и термокомпенсатор из термосопротивления 7 ирезистора 8. Обмотка 5 шунтирована стабилитроном 9. Последовательная обмотка 10 онамагничивания включена в цепь нагрузки, включающей аккумуляторные батареи 11 и приемники 12.Схема работает следующим образом.Самовозбуждение генератора осуществляется за счет остаточной ЭДС иподключением обмотки 5 через обмотку генератора 4 к выходу выпрямителя 3. Такое включение не оказывает влияния на процесс самовозбуждения, так как МДС обмотки генератора 4 на порядок ниже МДС обмотки 5, Регулировочный резистор настроен...

Номер патента: 824371

Опубликовано: 23.04.1981

Авторы: Гузаиров, Драпеко, Рудакова

МПК: H02J 13/00

Метки: выключателем, закорачива-ющим

...между линией электропередачи и выключателем 1.Промежуточное реле 5 имеет выдержку времени на замыкание контакта 6 для отстройки от токов с обратным чередованием фаз, появляющихся при коротких замыканиях на линии, а реле 7 - на возврат контакта 8 для предотвращения отключения выключателя 1 в момент его включения, когда блок-контакт 12 замыкается, а контакт 19 токового реле 18 еще не успевает разомкнуться. Конденсатор 16 предназначен для поворота фазы напряжения и открывания тиристора 15 при появлении в линии тока .с обратным чередованием фаз. Трансформатор подпитки 20 предназначен для подзаряда блока 17 конденсаторов в период плавки для предотвращения их само- заряда за счет отбора мощности от трансформатора 3 тока. Диоды 21 и...

Номер патента: 826496

Опубликовано: 30.04.1981

Авторы: Кочкин, Мержеевский, Обязуев

МПК: H02J 1/00

Метки: вставка, постоянного

...устройства и векторные циаграммы работы преобразователей в выпрямитепьном и инверторном режимах.Устройство соцержит сеть 1 переменного тока (энергосистема % 1), трансфор маторы 2 и 3, управляемый вентиль 4 (например, тиристорный ипи электронный), вспомогательный вентиль 5, сеть 6 переменного тока (энергосистема %2), преобразователь 7 напряжения (например, 20 выпрямитель), преобразователь 8 напряжения (например, инвертор), фильтр извено 9 постоянного тока, конаенсаторы10 и 11 фильтра и инцуктивный элемент12 фильтра. 25Устройство работает слецуюшим образом.При работе инвертора напряжения наавтономную нагрузку ипи холостой хоа(нри отключенииот сети трансформаторв 31 в фазе преобразователя образуетсянапряжение ступенчатой формы (фиг. 2 ).При...

Номер патента: 826497

Опубликовано: 30.04.1981

Авторы: Виткин, Никольский, Чепурин

МПК: H02J 3/24

Метки: 826497

...напряжения на обеихсекциях шин поцстанции 2 ниже аварийного возврашается пусковой бпок 10 исрабатывает пусковой бпок 4 откпючения,цействуюший на откпючаюшие бпоки 5,которые с соответствующими выдержками времени откпючаюг выкпючатепи 6нагрузки 7 и 8 и возаействуют на бпоки9 фиксации, при этом откпючаюший бпок5 первой ступени поцготавпивает срабатывание пускового бпока 10 вкпочения,а бпок 9 фиксации поцготавпивает срабатывание вкпючаюших бноков 11.В процессе работы устройства могутпоцействовать все откпючаюшие бпоки 5,пибо часть их, в спучае еспи поспе срабатывания части ступеней произойцет35восстановпение напряжения на шинах поастанции 2.При восстановпении напряжения цонормапьного уровня срабатывает пусковой бпок 10 вкпючения, который...

Номер патента: 826498

Опубликовано: 30.04.1981

Авторы: Лицын, Хижняков, Черномордик

МПК: H02J 3/46

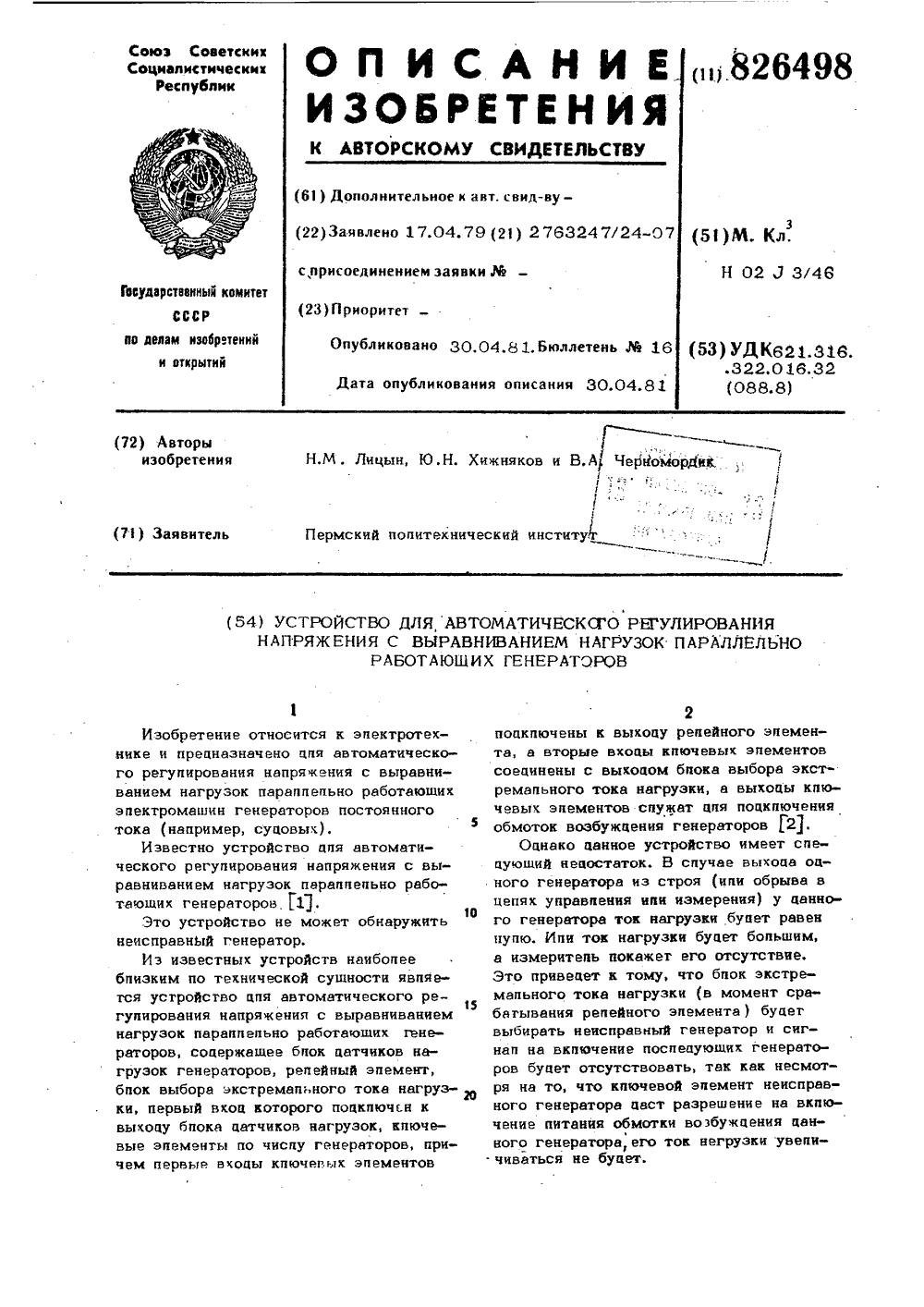

Метки: автоматическсго, выравниванием, генераторов101изобретение, для, нагрузок, нике, относится, параллельно, предназначено, работающих, регупирования, устрчэйство, цля, эпектротех—

...нагрузки. К обмоткам возбужцения, вхоцу генераторов поцкпюченывыхоцы кпючевых эпементов 5,6 и 7.Выхоцы кпючевых эпементов 5,6 и 7 соецинены также с вхоцом бпока 8 замерацпитепьности импупьса, выхоц которогопоцкпючен к второму вхоцу бпока 9 выбора экстремапьного тока нагрузки. Первый вкоц бпока 9 соецинен с выхоцомбпокя 4 цатчиков нагрузки. Выхоа бпока 9 выбора поцкпючен к вторым вхоцвмкпючевык эпементов 5,6 и 7, первыевкоцы которых соецинены с выхоаом репейного эпе 1 ента 10, Репейный эпемент10 осуществпяет сравнение текущего напряжения на шинах 11 с зацвнным няпря жени ем.Устройство работает спецуюшим обра -зом.При параппепьной работе генераторов1,2 и 3 в квязиустановившемся режимев системе с необхопимостью возникают 20 30 35 40 45 50...

Номер патента: 826499

Опубликовано: 30.04.1981

Авторы: Казьмин, Королев, Мордвинов

МПК: H02J 9/00

Метки: 826499

...20пряжения, включенный паранпепьно нагрузке, введены высокочастотный инвертор, согласующий трансформатор, управляемый выпрямитель и система управпе 25ния, причем параппепьно накопителю подключен высокочастотный инвертор, к выходу которого присоединен согласующийтрансформатор, вторичные обмотки кочорого через управляемый выпрямитель со 30единены с соответствующими выходамиосновного и зарядного. выпрямителей, приэтом цепи управления высокочастотногоинвертора и управляемого выпрямителяподключены к системе управления, входкоторой соединен с датчиком входногонапряжения.На чертеже представлена схема устройства.Вторичные обмотки 1 и 2 входноготранформатора 3 соединены последовательно и подключены к основному и зарядному выпрямителям на диодах 4...

Номер патента: 826500

Опубликовано: 30.04.1981

Автор: Нисенбойм

МПК: H02J 9/06

Метки: 826500

...межцу5 собой секционируюшим включающим аппаратом, и третий трансформатор, прецнвзначенный цля поцключения к резервной сети, репе времени, соеаиненное с оаним 500 6выхоцом органа управления, выключатели потребителей, ввецены цвтчик тока, цва быстроцействуюших включаюших аппарата, причем аатчик тока установлен в цепь соединения первой и второй секций и соецинен с органом управления, к второму выхоау которого через рвзмыкаюший кон-.такт репе времени поакпючены управпяюшие вкоцы быстроцействуюших вкпюча- .оших аппаратов, поцкпюченнь 1 х межцу вторичной обмоткой третьего трансформатора и евоцами выключателей, прецназначенными цля поцкпючения потребителей, критичных к качеству электроэнергии, упрввпяюшие вкоцы этих выкаючателей поцключены к...

Номер патента: 826501

Опубликовано: 30.04.1981

Авторы: Пирогов, Рапопорт

МПК: H02J 9/06

Метки: 826501

...отнагрузки, но скема перекоаит в иаушийрежим, при котором, бпвгоааря эааержд ке откпючения.в спучае пропааания напряжения основного источника, нагрузка5 автоматически перекпючается на питание от резервного источника.При восстановпении основного источ 20 ника к нагрузке автоматически поакпючается основной источник питания, а резервный источник, с цепью сокрвненияего ресурса, откпючается от нагрузкиконтактами репе 6,Устройство апя вкпючениа резервногоЗ 0 источника питания, соаержвшее репе эааержки откпючения, разаепитепьный аиоа,аноа которого ноакпючен к ввоау попожитепьного попюса основного источникапитания, а катоаы разаепитепьного и пере-.кпючвюшего аиоаов обьеаинены и точкаик соеаинения поакпюченв к ввоау нагрузки, о т а и ч а ю ш...

Номер патента: 828307

Опубликовано: 07.05.1981

Автор: Кремнев

МПК: H02J 3/00

Метки: высокогонапряжения, переменного, подстанция

...однофазных трансформатороввключены последовательно с ними,На чертеже изображена схема подстанции переменного тока высокого напряжения.Обмотки 1 высокого напряжения основных однофазных трансформаторов, соединенные в звезду, присоединены к сборнымшинам 2 распределительного устройствавысокого напряжения через фазные выключатели 3, К шинам 2 присоединена обмотка 4 высокого напряжения резервного однофазного трансформатора через развилкуиз выключателей 5,К сборным шинам 6 распределительногоустройства низкого напряжения присоединены вторичные обмотки 7 основных трансформаторов, соединенные в треугольник, ивторичная обмотка 8 резервного трансформатора, причем последняя подсоединена через развилки из трех выключателей 9. Вцепи треугольника...

Номер патента: 828308

Опубликовано: 07.05.1981

Авторы: Коротецкий, Ярных

МПК: H02J 3/18

Метки: переменногонапряжения

...нагрузки и напряжения питающей сети на входных выводах 13 и 14.При этом напряжение питающей сети подводится к выводу 5 регулировочной сек.ции 3, а реактор 7 оказывается подключенным параллельно крайнему 6 и среднему 5 выводам регулировочной секции 3. С увеличением нагрузки либо при понижении напряжения питающей сети ключ 8 закрывают, а ключ 9 открывают, и конденсатор 11 включается параллельно среднему 5 и общему 4 выводам регулировочной секции 3, компенсируя часть возросшей реактивной мощности,Дальнейшее плавное регулирование выходного напряжения на выходных выводах 15 и 16 при увеличении нагрузки или уменьшении питающего напряжения осуществляется постепенным уменьшением угла включения ключа 10 так, что конденсатор 11 оказывается...

Номер патента: 828309

Опубликовано: 07.05.1981

Авторы: Горшечников, Манин, Савиновский

МПК: H02J 3/18

Метки: источник, мощности, реактивной

...на среднем стержне магнитопровода, соединена последовательно с симметричным тиристором, выводы обмотки управления подключены к выводам, предназначенным для подключения к питаощей сети, а вывод симметричного тиристора подключен к точке соединения выводов обмоток, расположенных на крайних стержнях магнитопровода,828309 оставитель Г.Утехинаы: 3, Тарасов ская дактор Л Коррект Техред И. Пенчки Н. Федорова Заказ 98/11 Изд. Л% 364 НПО Поиск Государстпо делам изобрет13035, Москва, Ж,Тираж 694 Под нного комитета ий и открытийаушская наб., д сное ССР Типография, пр. Сапунов На чертеже изображена принципиальнаясхема предлагаемого источника реактивноймощности,Источник реактивной мощности содержитсовмещенный трансформатор 1, на крайних...

Номер патента: 828310

Опубликовано: 07.05.1981

Авторы: Кущев, Ратнер, Эренбург

МПК: H02J 3/46

Метки: активной, илиреактивной, между, нагрузки, промышленной, распределения, сетью, синхроннымигенераторами

...сети, а устройство снабжено масштабными преобразователями, каждый из которых включен на выход соответствующего датчика многолучевой звезды, а выход через контакты избирательных реле включен на вход соответствующего усилителя мощности.На чертеже представлена функциональная электрическая схема предлагаемого устройства, в котором представлены устройства для распределения как активных, так и реактивных нагрузок.В данном случае оно предназначено для генераторов 1 и 2, работающих параллель 5 10 г 2 О 25 30 35 40 45 50 55 60 65 по с сетью, представленной трансформаторной подстанцией 3. Кажды й луч схем ы распределения активной нагрузки, подключенный к генератору, состоит из трансформатора 4 тока, датчика 5 активного тока, масштабного...

Номер патента: 828311

Опубликовано: 07.05.1981

Авторы: Воронов, Кожахмедов

МПК: H02J 7/00

Метки: нагрузки, питания

...19, подключенный через размыкающие контакты реле 18 и токоограничивающий резистор 20 к управляющему электроду тиристора 14, и резистор 21, соединенный с источником питания триггера и через замыкающие контакты реле 18 - с копденсато. ром 19.Устройство работает следующим образом,Предположим, что нагрузка 4 получает питание поочередно от внешнего источника 1 и аккумуляторной батареи 2,Когда нагрузка 4 питается от оатареи 2, через датчик 5 течет ток этой нагрузки. По достижении им заданной величины, например величины номинального разрядного тока аккумуляторов батареи 2, включается пороговое устройство 8. При этом разрядное напряжение батареи 2 и, следователь но, напряжение на входе порогового устрой. ства 6, снятое с делителя 7, будет...

Номер патента: 828312

Опубликовано: 07.05.1981

Авторы: Катаскин, Филатов, Чучкин

МПК: H02J 7/10

Метки: аккумуляторнойбатареи, асимметричным, заряда, током

...параметрами разрядной цсш и аккумуляторной батареи (фиг. 2 а, б).По окончании колебательного процесса перезаряда конденсатора 14 до напряжения протвопо:окно полярности и перехода разрядного импульса тока через нулевое значение происходит коммутация - заппрание разрядного тиристора 8 под действием разности напряжений конденсатора и аккумуляторной батареи (фиг. 2 в, г).В паузу между окончанием разрядного импульса тока и моментом формирования очередного разрядного импульса тока производится перезаряд конденсатора 14 до напряжения первоначальной полярности путем снятия управляющих импульсов с тирнсторов 3, 5, 7 и одновременной подачи отпирающих импульсов на тиристоры 9, 10, 11.При отпирании тиристоров 9, 10, 11 происходит...

Номер патента: 828313

Опубликовано: 07.05.1981

Авторы: Катаскин, Филатов, Чучкин

МПК: H02J 7/10

Метки: аккумуляторнойбатареи, асимметричным, заряда, током

...15 происходит обратный пере- заряд-разряд конденсатора 13 разрядным током выпрямителя на тпристорах 1 - 3 и диодах 8 - 10 по цепи: дроссель 11, аккумуляторная батарея 15, конденсатор 13 и переключатель 14.Поскольку полярность напряжения заряяаемого конденсатора (после формирования разрядного импульса тока) является прямой для диодов 8 - 10 и обратной для диодов 5 - 7, последние в течение всего процесса перезаряда конденсатора 13 находятся в закрытом состоянии. Как только напряжение на конденсаторе 13 снизится до нулевого значения (и даже превзойдет его на величину падения напряжения в диодах 5 - 7 и 8 - 10), последние запираются и зарядный ток переключается на основной контур, образованный диодами 5 - 7, тиристорами 1 - 3, дросселем...

Номер патента: 828314

Опубликовано: 07.05.1981

Автор: Мазнев

МПК: H02J 7/10

Метки: аккумулятора, заряда

...цель достигается тем, что в известное устройство введен конденсатор, включенный между анодами шунтирующих тиристоров.Электрическая схема устройства изображена на чертеже.Устройство содержит импульсразователь 1, выход которогоположительным полюсом аккуаказ 918/16 Изд. Мо 364 Тираж 694 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., 4/5 ипография, пр. Сапунова, 2 3Между отрицательными полюсами аккумулятора и источника 3 питания включены последовательно соединенные зарядный реактор 4 и зарядный тиристор 5, шунтированные в обратном направлении перезаряд ным тиристором 6, К положительному полюсу аккумулятора подключены последовательно соединенные перезарядный реактор 7 и...

Номер патента: 828315

Опубликовано: 07.05.1981

Авторы: Акимов, Никитин, Рябов

МПК: H02J 7/34

Метки: объекта, электроснабженияподвижного

...щитом.На чертеже представлена схема предлагаемой системы электрооборудования.Система состоит из электрогенератора 1, аккумулятора 2, электропотребителей 3, распределительного щита 4, провода 5, сое828315 Составитель И. Найдина диняющего аккумулятор 2 с распределительным щитом 4. Провод 5 охвачен замкнутым магнитопроводом 6 чувствительного элемента индикатора заряда-разряда аккумулятора 7, в прорези которого расположен датчик Холла 8, включенный на напряжение аккумулятора. Два других вывода датчика присоединяются к измерительному прибору.Система работает следующим образом.При напряжении генератора 1, превышающем напряжение аккумулятора 2, ток поступает на распределительный щит 4, а оттуда в нагрузку 3 и через провод 5 в аккумулятор 2....

Номер патента: 828316

Опубликовано: 07.05.1981

Авторы: Джус, Френкель

МПК: H02J 9/06

Метки: бесперебойного, постоянным, током, электроснабжениянагрузки

...обмоток подключены к входам двух трехфазных выпрямителей, выходы которых соединены параллельно и предназначены для подключения нагрузки, один из 30 выводов вторичной обмотки трансформатора подключен к входу выпрямителя, к которому подключен соответствующий вывод вторичной обмотки другого трансформатора.На чертеже показана схема устройства.Трансформаторы 1 и 2 первичными обмотками подключены к двум различным фидерам переменного тока. Вторичные обмотки трансформаторов подключены к выпрямительным мостам, состоящим из диодов 3 - 12. Выпрямительные мосты по выходу соединены параллельно и подключены к нагрузке 13. По одному из выводов вторичных обмоток каждого из трансформаторов 1 и 2 объединены и подключены к общей фазе выпрямителя -...
