Номер патента: 375632

Опубликовано: 01.01.1973

Авторы: Волков, Закревский, Пшеничный

МПК: G05F 3/06, H02J 3/00, H02M 1/12 ...

Метки: стабильным, электропитания

...тока пер вой гармоники 1, = сопз 1 независимо от нагруз(ки. Дроссель с зазором, двумя магнитосвязанными обмотками Лх и конденсатором С.составляют симметричный Т-образный индуктивно емкоспный преобразователь 2, настроо енный как и преобразователь 1 на частоту основной гармоники входного напряжения. Преобразователь 2 включен непосредственно у переменной нагрузки Р, связанной с инвертором длинной линией (кабелем). Назначение 5 его - стрео)бразовать систему неизменного тока в систему неизмененного напряжения Ь= = сопй. При этом в качестве преобразователя 2 может быть использована не только Т-образная, но и другие схемы ИЕП. Описываемое устройство хорошо работает в широком диапазоне изменения тока нагрузки (от нуля до номинального). При...

Номер патента: 375718

Опубликовано: 01.01.1973

Авторы: Поль, Руллис

МПК: H02J 7/12

Метки: аккумуляторной, батареи, заряда

...2 трансформатора 1 и обмотка 3 трансформатора 4 генератора б подключены к выпрямителю б. Обмотка 7 трансформатора 1 и базовые цепи транзисторов генератора 5 подключены к фазосдвигающей системе 8. Аккумуляторная батарея 9 через дроссель 10 подключена к клеммам ( - ) и (+) выпряслителя б. Средняя точка первичной обмотки трансформато,ра 4 и второй полюс питания генератора б подключены параллельно клеммам аккумуляторной батареи 9.5 При минимальном напряжении питающейсети У, прямоугольное напряжение Уна вторичной обмотке 3 трансформатора 4 совпадает по фазе с напряжением У 2 на обмотке 2 трансформатора 1. Напряжение на клем мах-и + выпрямителя б равно сумменапряжений 4 и У. При увеличении входного напряжения У, фаза колебаний генератора 5...

Номер патента: 375732

Опубликовано: 01.01.1973

Автор: Васинеж

МПК: H01F 30/12, H02J 11/00, H02M 1/10 ...

Метки: блока, защиты, питания, постоянного, сетей

...15 устройство, является импульсивным и выдаетпритание только в течение переходного режима при коротком замыканин. В нормальном,режиме ампер-витки обмот ки напряжения АР,больше ампер-витковтоковой обмотками АУт, поэтому индукция в трансформаторе 1 определяется точкой (фиг. 2,а). При коротком замыкании ампер- витки токовой обмотками становятся больше ам.25 пер-,витков обмотки напряжения и трансформатор 1 перемагничивается из точки а в точку . При этом,на обмотке Фз индуктируется напряжение, которое выпрямляется мостом 2 и подается через стабилизирующие элементы з 0 8 на выход (например, на обмотку отключа.ющего р асцепителя автоматического,выключателя).При токе нормального режима (см. фиг. 2,б), совпадающем по направлению с...

Номер патента: 376841

Опубликовано: 01.01.1973

Авторы: Здрок, Семков

МПК: H02J 7/12

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...тока, Для увеличения диапазона изменения отношения положительной и отрицательной амплитуд тока заряда аккумуляторных батарей электрическая емкость может быть меняющейся. Таким образом, в цепи аккумулятоУСТРОЙСТВО ДЛЯ ЗАРЯДА АСИ ММЕТРИИзвестно устройство для заряда аккумуляторной батареи асимметричным током, состоящее из однополупериодного выпрямителя, подключенного к источнику переменного тока ипараллельно которому подключено емкостноесопротивление.Однако подобные устройства не позволяютосуществлять автоматического регулированияположительной и отрицательной амплитудыасимметричного зарядного тока и обеспечитьнаиболее оптимальный режим заряда,В предлагаемом устройстве с целью устранения этих недостатков последовательно...

Номер патента: 376854

Опубликовано: 01.01.1973

Автор: Автор

МПК: H02J 3/26

Метки: компенсации, несимметрии, трехфазного

...а третьи встречно втретью фазу трехфазной цагцузкц,5 На чертеже изображено устройство для компецсаццц цесимметрцц трехфазного напряженияОцо содержит две продольные компенсирующие емкости С; ц Се, которые включены в 1 и1 О 2 фазы лцццц. пцсающей одцофазцые нагрузки, и связаны магнитно с помощью трехобмоточных трансформаторов с лцццей, питающейтрехфазную нагрузку, причем обмотки 3 ц 4включаются согласно в одноименные фазы, а15 5 и б - встречно в третью фазу трехфазной нагрузки (для трансформатора с группоц соединения11), Для трансформатора с группойсоединенияотличие состоит в том, что обмотки согласного вкгиочецця 3 ц 4 включаются20 последовательно во вторую фазу трехфазнойнагрузки, обмотка 5 - встречно в третью фазу,а обмотка б -...

Номер патента: 376978

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: H02J 3/24, H02J 3/36

Метки: всесоюзная

...управляющего Сигнала до полного гашения. Если а+аг равио О, то это означает, что дополнительный управляющий сигнал должен быть равен О, если частотное отклонение одинаково в обеих точках. Это означает, что первая сеть имеет свое собственное управляющее устройство, хотя ее частота возможно и не примет обратню нормальную величину.На фиг. 1 представлен вариант системы электропередач с двумя сетями переменного асинхронного тока соединенными с передачей постоянного тока; на фиг. 2 - деталь системь 1 электропередач; на фиг. 3 - вариант системы электропередач, в котором одна из сетей пере. менного тока состоит из трех частей; на фиг. 4 - вариант системы электропередач с тремя сетями переменного тока.Две сети переменного тока 1 и 2...

Номер патента: 377751

Опубликовано: 01.01.1973

Автор: Винник

МПК: G05F 1/59, H02J 9/00

Метки: источник, постоянного, стабилизированный

...и повышения надежности в работе в предлагаемом источнике выходы органов обратной связи каждого линейного стабилизатора и блоки коллекторного питания этих органов, соответственно, соединены между собой.На чертеже дана принципиальная электрическая схема предлагаемого источника,Источник содержит линейные стабилизаторы 1 и 2, каждый из которых состоит из регулирующего транзистора д, токораспределительного резистора 4 и органа 5 обратной связи. Коллекторной нагрузкой органа обратной Во время работы источника из-за различныхпараметров основную нагрузку несет один изблоков коллекторного питания и один из ор 15 ганов обратной связи. Этот блок коллекторного питания обеспечивает базовым током регулирующие транзисторы 3 обоих...

Номер патента: 377937

Опубликовано: 01.01.1973

Авторы: Кузнецов, Миль, Шидловский

МПК: H02J 3/26, H02M 5/06, H03H 7/42 ...

Метки: симметрирующее

...нагрузки, а к третьему фазному выводу и средней точке дросселя - конденсаторная батарея.В предлагаемом устройстве длвторой вывод конденсаторнойключен к нулевой точке вторичнтрансформатора.На фиг, 1 изображена принципиальная ма описываемого устройства; на фиг. 2 векторные диаграммы токов и напряжений: а - для вторичной стороны, б - для первичной стороны трансформатора.Устройство содержит трехфазны"матор 1, дроссель 2, конденсаторн3 и выводы 4 и 5, к которым подгрузку б.На вторичной сторонеустанавливаются токи и на казано на фиг. 2,а, при этом режим вторичной стороны несимметричен. Однако за счет включения первичных обмоток в треугольник на первичной стороне обеспечивается симметричная загрузка сети. Полная симметрия достигается при...

Номер патента: 377938

Опубликовано: 01.01.1973

Авторы: Вител, Левитан

МПК: E21F 9/00, H02J 5/00

Метки: искробезопасный, источник, питания

...исключить проникновение импульсных помех из сети.На чертеже дана принципиальная электриописываемого источника питаержит параметрический генеямительный мост В и ограниния ОН. Параметрический геен на трехстержневом магнитопроводе. Две обмотки источника расположены на разных стержнях и соединены встречно. Первичные обмотки У, подключены к сети переменного тока и служат для периодического изменения индуктивности колебательного контура, состоящего из обмотки Фрасположенной на среднем стержне магнитопровода, и конденсатора С. Вторичная обмотка Ю 2 параметрического генератора че рез выпрямительный мост В соединена сограничителем напряжения ОН, Ограничитель напряжения состоит из шунтирующего тиристора Т, стабилитрона Ст и резистора Я.Источник...

Номер патента: 379013

Опубликовано: 01.01.1973

Авторы: Семенов, Степура, Тилик

МПК: H02J 3/46

Метки: активной, группового, мощностью, частотой

...СУ управляющий сигнал поступает на входы индивидуальных ЭГР. Все ЭГР у агрегатов, работающих в группе, ставятся в режим позиционных силовых следящих систем, для чего контактами специального реле у этих ЭГР отключаются частотно-чувствительные элементы и цепи изодрома, а статизм переключается с индивидуальной установки на групповую. Причем обратная связь по положению направляющего аппарата гидротурбины устанавливается достаточно глубокой, благодаря этому электрогидравлические регуляторы отрабатывают сигналы от СУ с высоким быстродействием.Внешние управляющие воздействия по неплановым изменениям нагрузки от центрального регулятора частоты ЦРЧ (который измеряет частоты в энергосистеме), а также от диспетчера, от устройства регулирования и...

Номер патента: 379953

Опубликовано: 01.01.1973

Авторы: Вител, Рыбалкин, Хорошилов

МПК: H02J 3/46

Метки: автоматической, активной, коррекции, мощностей, распределения, реактивной

...мощности используют синус угла нагрузки.На фиг. 1 показана блок-схема устройствадля осуществления способа в случае отстаюшего коэффициента мощности; на фиг. 2 - тоже, в случае как отстающего, так и опережающего коэффициента мощности,Устроиство содержит измерительный орган0 1 полного тока, измерительный орган 2 активного напряжения, блок 3 управления, блок1 сравнения полых токов, блок 5 сравненияактивных напряжений, регулятор ь подачитоплива, регулятор 7 возбуждения, синхронный генератор д, приводной двигатель 9, измерительный орган 10 реактивного напряжения и блок 11 сравнения реактивных напряжений.Измерительные органы 1 измеряют полныйток генераторов и выдают на выходе напряжение, пропорциональное полным токам генератора....

Номер патента: 381131

Опубликовано: 01.01.1973

Автор: Омский

МПК: H02J 9/06

Метки: ввода, резерва

...вь напряжения и входом мени включен фильтр 1. матического ввода рек питания, блок датчик выдержки времени, нительный блок, отлаелью повышения быстходом блока датчиковблока выдержки вреИзобретение относится к устройствам для автоматического ввода резерва источников питания.Известные устройства, содержащие блок питания, блок датчиков напряжения и блок 5 выдержки времени, включенный на исполнительный блок, не обладают достаточным оыстродействием.В предложенном устройстве с целью увеличения быстродействия между выходом блока 10 датчиков напряжения и входом блока выдержки времени включен фильтр 1.С.На чертеже изображена принципиальная схема устройства.Блок датчиков состоит из двух понижаю щих трансформаторов 1 и 2, на выход которых включены...

Номер патента: 382179

Опубликовано: 01.01.1973

МПК: H01M 10/32, H02J 7/12

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...схема описываемого устройства,Переменная составляющая асимметричного тэка протекает, например, от клеммы 1 источника переменного тока через конденсаторы 2 и 8, клеммы 4 и 5 аккумуляторной батареи на среднюю точку б, соединенную с клеммой 7 источника переменного тока. Переменная составляющая носит емкостный характер.Однополу 1 периодная положительная составляющая асимметричного тока, выпрямленная диодами 8 или 9 и ограниченная индуктивным сопротивлением дросселя 10, складывается с положительным полупериодом переменной составляющей для заряжаемой половины батареи. Эта составляющая тока имеет индуктивный характер.В предлагаемом устройстве отсутствуют активные токоограничивающие элементы, что повышает его к.п.д. Ограничение тока реактивными...

Номер патента: 382316

Опубликовано: 01.01.1973

Автор: Иностранна

МПК: H02J 7/24

Метки: аккумуляторной, батареи, заряда, регулятор

...22 и конденсатор 23.При включении выключателя 10 я 30 транзисторы 17 п 19 включаются тходящим через сигнальную лампу 8, которая зажигается, По обмотке 20 возбркдения протекает полный ток, Когда генератор 1 начинает подавать напряжение на вход регулятора, потенциал линии 7 повышается до потенциала линии 3, сигнальная лампа выключается, а транзисторы 17 и 19 сохраняют электропроводность благодаря току от диодов б, При определенном напряжении на батарее диод 13 начинает проводить ток и а сопротивлении 14 появляется напряжение. Транзистор 15 при этом включается, а транзисторы 17 и 19 выключаются. Обмотка 20 возбуждения обесточивается. Сопротивление 22 и конденсатор 23 обеспечивают быстрое переключение транзисторов.Таким образом,...

Номер патента: 410514

Опубликовано: 05.01.1974

МПК: H02J 3/24

Метки: 410514

...выделяемых на менее загруженную электропередачу 5, разгружают по реактивной мощности вплоть до перевода генераторов в режим поглощения реактивной мощности. В результате этого по выключателям 1 деления устанавливается поток реактивной мощности от группы 2 генераторов в сторону группы 4 генераторов. Величина допустимого потока реактивной мощности по выключателям деления определяется в каждом конкретном случае расчетом.При возникновении сильного возмущения, например короткого замыкания на сильно загруженной электропередаче, защитными устройствами немедленно подается сигнал на отключение выключателей 1 деления, При отключении выключателей 1 деления сильно загруженная электропередача 3 получает питание только от группы 2 генераторов, В то же...

Номер патента: 410515

Опубликовано: 05.01.1974

МПК: H02J 9/06

Метки: 410515

...и включены встречно по отношению к обмоткам 1 и 2.0 Обмотка 2 включена последовательно с резонансным контуром, который состоит из резистора 4, дросселя 5 и конденсатора 6. Напряжение на обмотку 2 поступает через диод 7 и стабилитрон 8. Переменными резисторами 9 5 и 10 настраиваются режимы срабатываниясхемы. Контакт 11 поляризованного реле переключает исполнительный орган, который представляет собой перекидной контактор 12.Контактами 13 контактора нагрузка переклю чается на резервный источник напряжения.Обмотка 3 реле и катушка контактора 12 получают питание от резервного источника питания через трансформатор 14 и выпрямительный мост 15.25 стройство работает следующим образомПри снижении напряжения в основной сети ,7 номинального...

Номер патента: 411443

Опубликовано: 15.01.1974

МПК: G05F 1/59, H02J 9/00

Метки: 411443

...Дополнительный стя.билцзятор настроен нд меньшее, чем основ ной, выходное напряжение, поэтому его регулируюций транзистор 6 заперт "сигндлом с управлгнощего узла 7, 1 ак как дополнигельный стабилизатор нодклн)чен к выходу выпрямителя с большим напряжением, то и емкостныц накопитель 8 заряжается до больпего н)гря)кенни, чем конденсатор 9 основного сгбнлнздторд, ве,) которого рассчитана ца номинальную н у. Для исключения работы стабилиз друг на друга в аварийных режимах в ны разделительные диоды 5 10 и 1.рн возрастании тока нарузки до мдксимяльного значения 1, напряжение на ня.грузке н выходе основного стабилизатора снижается, Транзистор 6 открывается, цяпряже цис на клеммах 1 и 2 становится равным выходному напряжению...

Номер патента: 411552

Опубликовано: 15.01.1974

МПК: H02J 7/02

Метки: 411552

...10 габаритов снабжено дополнительным источником переменного тока. Аккумуляторная батарея связана с одним из источников через конденсатор, а с другим через однополупериодный выпрямитель. 15На чертеже дана принципиальная схема описываемого устройства.Устроиство состои из исочнико У, и У 2 переменного тока, емкости С и диода Д.Ток аккумуляторов определяется соотноше нием напряжений У, и У, и их полярностью, В полупериоде напряжений, соответствующем проводимости диода Д, зарядный ток аккумуляторов определяется суммой токов 1 и Ь. В другом полупериоде ток аккумуляторов ра вен току сь который является разрядным. Таким образом, в цепи аккумуляторов протекает знакопеременный ток с разными амплитудами в течение периода, Выбором напряжений...

Номер патента: 411572

Опубликовано: 15.01.1974

МПК: E21F 5/00, H02J 1/00

Метки: 411572

...а их 20 нагрузки - диодами.Такое выполнение системы позволяет увеличить ее искробезопасную мощность.На чертеже дана принципиальная схема описываемой системы, состоящей из двух ис точников питания.На выходе искробезопасного источника 1 с меньшим выходным напряжением по схеме неотключаемого шунта включен стабилитрон 2, параллельно которому через линии связи 3 - 30 24 и 5 - 6 подключена нагрузка 7. К минусовому зажиму источника 1 подключен одноименный зажим источника 8 с большим выходнымнапряжением, выход которого через линии5 - 6 и 9 - 10 подсоединен к нагрузке 11. Нагрузка 7 шунтирована неотключаемым диодным шунтом 12. При этом катод диода подключен к плюсу источника питания, а анод -к минусу.Такое включение источников питания приводит к...

Номер патента: 411573

Опубликовано: 15.01.1974

МПК: H02J 3/00

Метки: 411573

...каждого участка, на конце которого происходит скачкообразное изменение электрических параметров линии, например в середине каждого шага транспозиции фазпых проводов.На чертеже показана описываемая линия электропередачи.Она состоит из фазных проводов 1 и грозозащитных тросов 2, а - точки изменения электрических параметров линии; б - точки скрещивания грозозащитных тросов; в, г, д - длины участков между точками изменения электрических параметров линии,В трехфазных линиях с горизонтальным и симметричным относительно оси линии расположением фазпых проводов и тросов угол между напряжениями, наведенными в результате электростатической индукции на тросах Гна нетранспозированпом участке), близок к И Е 4 П 573 О. В этом случае, если тросыредине...

Номер патента: 411574

Опубликовано: 15.01.1974

МПК: H02J 3/18

Метки: 411574

...обмотка которого присоединена к выходу регулировочного трансформатора, а вторичная 10 обмотка включена между линейным выводом регулировочного трансформатора и шунтовой батареей конденсаторов.На чертеже дана принципиальная схема описываемого устройства. 15Устройство содержит шунтовую батарею 1 конденсаторов, регулировочпый автотрансформатор 2 и последовательный трансформатор 3.Изменение положения переключателя от ветвлений регулировочного автотрансформатора 2 вызывает изменение добавочного напряжения, вводимого в цепь питания батареи 1 последовательным трансформатором 3, и, следовательно напряжения па выводах ба э тареи, Так как мощность батареи прямо пропорциональна квадрату приложенного напряжения и напряжение ступени...

Номер патента: 411694

Опубликовано: 15.01.1974

МПК: H02J 3/02

Метки: 411694

...мап 1 ины 6, что обычно невозможно, сопротивление Х, в любом случае включает сопротивление машины 6, Другой конец 5 10 15 20 25 30 35 40 45 50 55 линии 8 постоянного тока соединен с другой элек 1 расстыо перемепш 5 га така прп помощи другой конверторной станции (ца чертеже пс показана), вследствие чего мощность может передаваться с одной сети переменного тока па другу 1 о.Неполадки в сети н в этом случае Вызывают торможение одной группы машин и ускорение другой. Чтобы противостоять этому машина 6 притормаживается или получает ускорение до скорости машины 7. Однако вследствие распределения реактивного сопротивления электросети по сопротивлениям Х, и Х; мощность звена постоянного тока, которая может быть положительной или...

Номер патента: 412645

Опубликовано: 25.01.1974

Автор: Олейник

МПК: H02J 7/36

Метки: нагрузки, питания

...образом.При включении в первый пчлуперичд, например, ключа 4, к источнику 1 будет пчдялючена лейвая (пч схеме) половина чбмчткн 5 7 трансформатора через систему рвгу,",ирчваиия 11. В соответствии с обозначением начала и конца чбмчтчк, э, д. с., наводимая на левчй пчлчвине обмотки 8, сумъпцруется с напряжением источника 1 и открывает вентиль 1 ч 9. При этом нагрузочка 3 падключается на суммарпче напряжение истччника 1 и указаннчй пчлучбмчтки Дчбавччсче папряженне, создаваомче этой пчлучбмчткчй, регулируется с пчмчшью системы 11, чтч чбеопечивает стабпльпчсть,напряжения на нагрузке.В тчт же полупериод э. д. с. правчй половины обмотки 8 складывается с напряжением на нагрузке и запирает вентиль 10, чтклччая источник 2 чт нагрузки.В...

Номер патента: 412655

Опубликовано: 25.01.1974

Авторы: Барзам, Вайнер, Промышленное

МПК: H02J 9/06

Метки: автоматическоговключения, замыкания, землю, малым, резервного, током, электропитаниясетей

...При условии нормального напряжения на резервном источнике, что определяется замкнутым состоянием контактов реле напряжения 3 и замыканием контактов реле 1, происходит включенне реле времени 4.По истечении установленного времени отключается выключатель 5 основного источника питания. Блок-контакт 6 этОГО Выключателя замыкает цепь включения выключателя 7 резервного питания,При наличии замыкания на землю в сети резервного питания срабатывает реле напряжения 8, подключенное на напряжение нулевой последовательности через трансформатор напряжения 9 или соответствующий фильтр. Реле 8 размыкает цепь реле времени 4 и выводит устройство нз работы. На секции резервного питания установлен трансформатор напряжения 9, схема соединения обмоток...

Номер патента: 413575

Опубликовано: 30.01.1974

МПК: H02J 3/12

Метки: 413575

...Текред Г, Васильева Редактор В. Левятов Заказ 132/4 Изд.1234 Тираж 722 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 45Типография, пр. Сапунова, 2 но относительно ее середины, содер)каши. трансформаторы, включенные в лшпк) последовательно и параллельно, о т л и и а ю щ с е ся тем, что, с целью повышения пропускной способности линии, вторичные обмотки трансформаторов соединены через управляемый источник реактивной мощности.,.гсг 1.011 сГво по и. 1, О Гл и 1 а Го и) . е -Ятем,ГО, с 1 ь 110 ) п 1)ощ 1:ни)1 1)Г 1 ) Г п 1)они 1 й, вОрпчпь 1 с пепи пс,сдОвг)1 е,1 ь 11 ОГО 1 пи 1)и 1- лельного трансформаторов разделены проме жуточным трансформатором, в...

Номер патента: 414678

Опубликовано: 05.02.1974

МПК: H02J 3/24, H02J 3/38

Метки: 414678

...приведена структурная схема устройства, реалпзу.оцтего данный способ. .)стройство включает статический преобразователь активной мощности по передаче 1, запомпнаюгций э.демснт 2, блок 3, вычисляющий цеободиму;о глубину разгрузки, блок 4, вырабатывающий корректирующий аддитивцый сигнал, цропорциоцальцый глубине разгрузки и подаваемый с запаздыванием относптслыо команды ца ргзг 1)узку, равным Времени реализации команды. Возможца подача корректирующего сигнала по фактически процзведепцоц разгрузке, что дополнительно увеличивает точность работы устройства, но требует измерения активной мощности каждого из гецергтсров станции.11 ри возникновении аварийной ситуации блок 3 определяет ее опасность в зависимости от сочетацц:". выходной величины...

Номер патента: 414679

Опубликовано: 05.02.1974

МПК: H02J 13/00

Метки: 414679

...обмотки электромагнита Р, малоиндуктив ной нагрузке КЗ ц диоду Д 2. С последующими сменами полярности описанные для каждой полуволны процессы повторяются с постепенным нарастанием тока через обмотку электромагнита Р в соответствии с ее постоянной 20 времени.Нарастание тока в обмотке продолжаетсядо момента начала движения якоря.Перемещение якоря электромагнита вызь:- вает уменьшение тока через обмотку ц вклю чецную последовательно с цей малоиндуктивную нагрузку КЗ.После перехода якоря электромагнита в конечное положение в устройстве происходит новое нарастание тока до конечной величины, Зо определяемой общим сопротивлением цепи:414679 Составитель Л. ФергитманВ. Фельдман Техрсд Г. Васильева Корректор Л. Царьков едак Изд.565 суда...

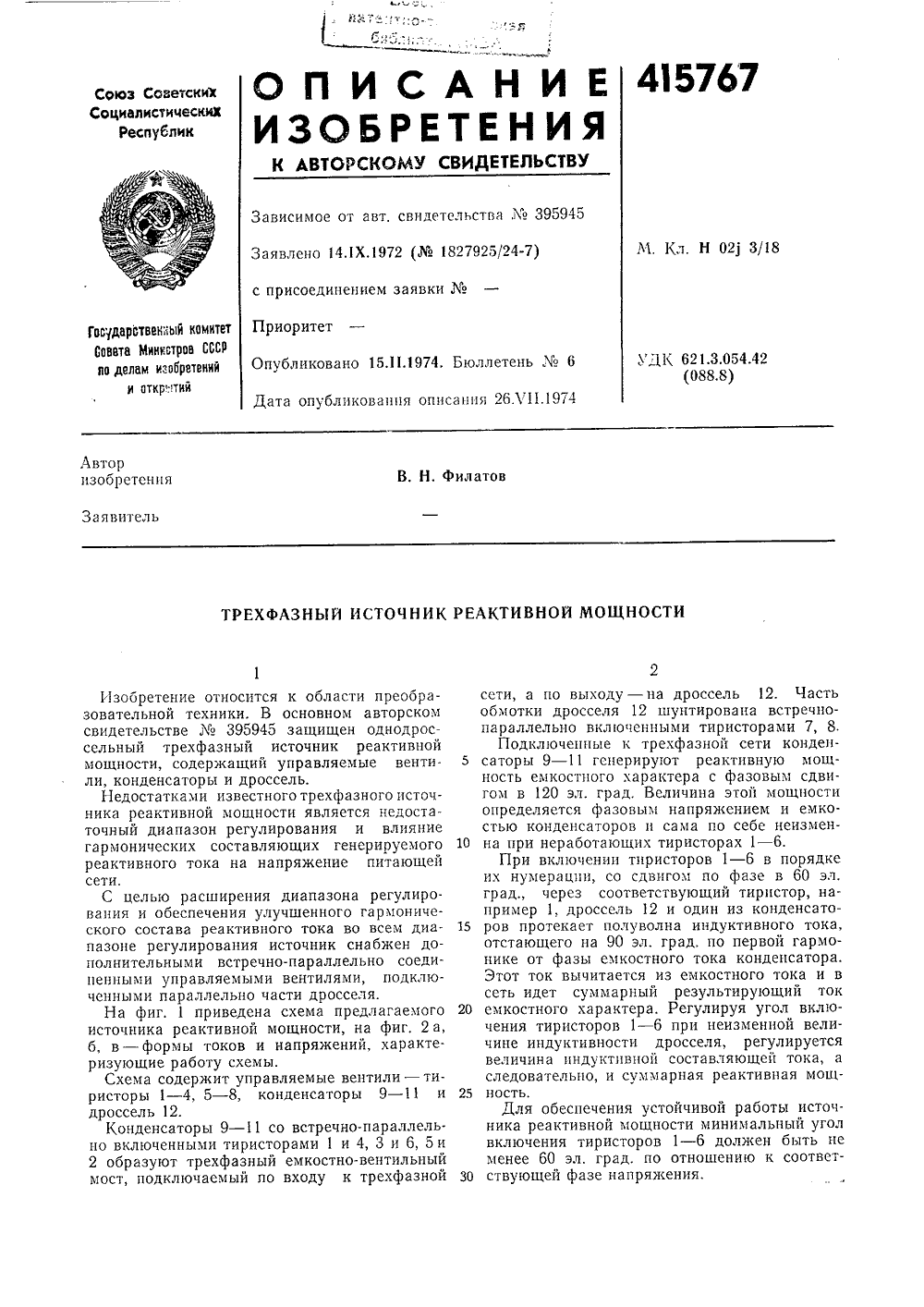

Номер патента: 415767

Опубликовано: 15.02.1974

МПК: H02J 3/18

Метки: 415767

...индуктивной составляющей тока, а следовательно, и суммарная реактивная мощность.Для обеспечения устойчивой работы источника реактивной мощности минимальный угол включения тиристоров 1 - 6 должен быть не менее 60 эл. град. по отношению к соответствующей фазе напряжения,25 30 35 Минимальный угол включения тиристоров 1 - 6 выбирается из условия допустимого гармонического состава генерируемого реактивного тока. Согласно проведенным расчетам и экспериментам, его желательно выбирать в пределах 75 эл. град. При дальнейшем увеличении угла включения тиристоров до 90 эл. град. амплитуда нечетных высших гармоник в токе дросселя становится соизмеримой и даже равной первой гармонике тока.Сужение диапазона регулирования угла включения тиристоров...

Номер патента: 415768

Опубликовано: 15.02.1974

МПК: H02J 3/40

Метки: 415768

...При этом положительному зна;су разности частот б)р соответствуют импульсы на выходе блока 1 по каналу Больше, а отрицательному р.-о - но каналу Меньше.Если частота о базового генератора больше частоты р регулируемого генератора, то первый же импульс разпостной частоты по каналу Больше, пройдя через схему 9 совпадения, устанавливает триггер 11 в положение, нри котором схемы 12 и 13 совпадения оказываются подготовленными. Этот жс импульс через схему 12 совпадения устанавливает триггер 18 в положение Сложение. Одновременно триггер 1 через переключатель 7 подключает регулятор 6 скорости и преобразователю 4 код-аналог. Реверсивпый счетчик 3 начинает суммировать импульсы разности частот, и ток преобразователя 4 непрерывно возрастает...

Номер патента: 416675

Опубликовано: 25.02.1974

МПК: G05F 1/46, H02J 7/34

Метки: 416675

...мощности при работе на имульсную нагрузку.Это достигается тем, что датчик тока вклюен между ЕС-фильтром и батареей. жена схема предлагаеПосле включения устрои датчика тока 3, датчика на теля 5 ца выходе выпрям вается напряжение, обесп димый ток подзарядки бат Ток от выпрямителя 2 перераспределяться межд грузкой 8 и батареей 7.Во время генерирования импульса нагрузка 8 потребляет соответствующие по величине токи от выпрямителя 2 и батареи 7, а в течение паузы выпрямитель 2 под действием датчика тока 3 заряжает батарею 7 тем же по величине током, который потреблялся импульсной нагрузкой 8 во время генерирования импульса.Допустим, что с течением времени за счет небольшой перезарядки напряжение на батарее 7 начнет медленно увели пваться....
