H02J — Схемы или системы питания электросетей и распределения электрической энергии; системы накопления электрической энергии

Номер патента: 1001306

Опубликовано: 28.02.1983

Автор: Колонский

МПК: H02J 3/24

Метки: линии, межсистемной, отключении, связи, сети, слабой, сохранения, структуры, схеме, устойчивости, цепочечной

...и (2 а), (За), вычислительныеблоки 15 и 16 фиксации предельнойактивной мощности в сечении каждойветви 1-2, 2-3 с полным составом линий по зависимости (9 а), вычислительный блок 17 фиксации предельной активной мощности в сечении ветви3-4 с отключенной линией по зависимости (12 а), вычислительные блоки 18 и 19 Фиксации перетока активной мощности с заданным коэффициентом запаса по",статической устойчивости 60 в сечении каждой ветви 1-2, 2-3 с полным составом линий по зависимости (9), вычислительный блок 20 фик сации перетска активной мощности с заданным коэффициентом запаса по65 статической устойчивости в сечении ветви 3-4 с отключенной линией по зависимости (12), вычислительный блок 21 фиксации ограничения перето ка в сечении ветви 3-4...

Номер патента: 1001307

Опубликовано: 28.02.1983

Авторы: Антонов, Бадажков, Ворошилов, Игнатов, Минеев, Минеева, Михеев

МПК: H02J 3/26

Метки: нагрузку, несимметричную, питающей, сети, симметрирующими, электрической, элементами

...минуту, задаваемый задатчиком 8. Сформированный и усредненный за указанный интервал времени электрический сигнал, пропорциональный площади треугольника линейных напряжений, подается на блок 209 сравнения, где сравнивается саналогичным электрическим сигналом,вырабатываемым задатчиком 10 и пропорциональным максимальной площадитреугольника линейных напряжений 25при их полной симметрии. Выходнойсигнал с блока 9 в случае превышения расхождения больше нормируемойвеличины поступает на исполнительныйблок 11, который в фазе с минимальным средним за одну минуту фазнымнапряжением, определенным в блоке12, коммутирует конденсаторы 13 этойфазы симметрирующего устройства в ссторону увеличения или В фазе с максимальным средним напряжением - всторону...

Номер патента: 1001308

Опубликовано: 28.02.1983

Авторы: Калюжный, Кочетыгов, Левинштейн, Самородов, Славин

МПК: H02J 3/26

Метки: компенсаторами, компенсации, линии, неполнофазном, обратной, последовательности, режиме, статическими, тиристорными, токов, электропередачи

...целью проведейия разъединителями необходимыхкоммутаций. Конденсаторные батареи 207 разноименных фаз СТК отключаютразъединителями 9 от трансформаторов 5 и соединяют параллельно разьединителями 13. Параллельно соединенные разноименные фазы конденсаторных батарей СТК 7 подключаютразъединителями 9 к фазе С трансформатора 5 на отправном конце ВЛ, и к фазе В трансформатора 5 на приемном конце ВЛ, Разноименные фазы 330 реакторов 10 СТК отключают разъединителями 11 от трансформаторов 5, соединяют параллельно разъединителями 14 и разъединителями 11 подключают в фазы А и В трансформаторов 5 35 на отправном конце ВЛ и в фазы А и С трансформаторов 5 на приемном конце ВЛ. Эти фазы трансформаторов соединяют параллельно разъединителями 12, Подключение...

Номер патента: 1001309

Опубликовано: 28.02.1983

Авторы: Гузанов, Краснов, Соловьев, Федотов

МПК: H02J 3/46

Метки: генераторов, обеспечения, параллельной, работы, синхронных

...элемента 4 соединен с первым"ЗАПРЕТ", второй вход элемента 5"ЗАПРЕТ" и вход порогового элемента 4 соединены с выходом генератора 1, выход элемента 5 "ЗАПРЕТ" 5подключен на общую шину б и к одноименному зажиму обмотки 3 возбуждения, второй конец которой подключен к "нулевой" точке статорной обмотки 2 соответствующего генератора 1.Устройство работает следующимобразом,Порог срабатывания каждого порогового элемента 4 устанавливаетсяравным заданному выходному напряжению 1"Зад генератора 1, затем генераторы 1 включаются под нагрузку 7.Выходное напряжение генераторовЧподается на входы всех пороговйх элементов 4 и на соответствующий вход элемента 5 "ЗАПРЕТ".Если выходное напряжение генераторов 1 меньше ЧЗД, то выходнойсигнал каждого...

Номер патента: 1001310

Опубликовано: 28.02.1983

Авторы: Абубакиров, Романенко

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда

...соединен с движком потенциометра, а катод - с катодом стабилитрона, анод второго диода соединенс одной обкладкой конденсатора,а его катод подключен к точке соединения анода тиристора и анода стабилитрона, катод тиристора, втораяобкладка конденсатора, один из выводов потенциометра подключены котрицательной выходной клемме, ауправляющий вывод тиристора и ключ,разрядной цепи подключены к вновьвведенному блоку управления режимом,с катодом стабилитрона, анод второго диода соединен с одной обкладкой конденсатора, а его катод подключен к точке соединения анода тиристора и анода стабилитрона, катод тиристора, вторая обкладка конденсатора один из выводов потенциометра подключены к отрицательной выходной клемме, а управляющий вывод...

Номер патента: 1001311

Опубликовано: 28.02.1983

Авторы: Быстров, Додотченко, Николаев

МПК: H02J 7/10

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...и к аноду второго вентиля,катод которого соединен с другой входной клеммойНа фиг. 1 представлена принципиальная электрическая схема предлагаемого устройства для заряда аккумуляторной батареи асимметричным током; на фиг. 2 - зависимости относительного напряжения Ц 1/Бна выходных клеммах предлагаемого устройства(ПУ) и устройства-прототипа (ПР) ототносительного числа периодов й; нафиг. 3 - зависимости относительногонапряжения на токоограничивающем конденсаторе предлагаемого устройства 40(ПУ) и устройства-прототипа (ПР) вконце нечетных полупериодов изменения напряжения. источника от относительного числа периодов и, поясняющие кривые на фиг, 2, 45Устройство (фиг. 1) содержит двевходные клеммы 1 и 2 для подключения ИПТ 3,...

Номер патента: 1001312

Опубликовано: 28.02.1983

Авторы: Афанасьев, Гаев, Пугачев

МПК: H02J 7/34

Метки: нагрузки, питания

...фВ исходном положении источник 1вырабатывает требуемый уровень напряжения и:переключатель 3 находится впервом положении (левом на чертеже).Питание нагрузки 8 осуществляется отисточника 1 по цепи: плюс (+) источника 1, диод 7, переключатель 3, нагрузка8, дроссель 6, минус (-) источника 1.При подключении нагрузки 8 к основному источнику 1 в магнитном поле дросселя 6 запасается энергия, величина которой прямо пропорциональна индуктивности дросселя и квадрату мгновенногозначения протекающего через него токаосновного источника 1,45При выходе из строя основного источника 1 блок 4 контроля и управления вырабатывает сигнал, по которому переклочатель 3 переводится во второе положение (правое на чертеже). В момент от ключения основного...

Номер патента: 1001313

Опубликовано: 28.02.1983

Авторы: Копылова, Коротков, Подколодный, Фесенко

МПК: H02J 7/34

Метки: два, уровня, электропитания

...к нагрузкам и аккумуляторным батареям разного уровня, причем отрицательные выводы выпрямителей,аккумуляторных батарей и нагрузок соеди-нены между собой.При этом для исключения разряда аккумуляторной батареи высшего уровня напряжения на последовательно соединенные нагрузку низшего уровня и нагрузку высшего уровня между плюсовым и минусовым зажимами аккумуляторных батарей включено реле, замыкающие контакты которого включены между средней точкой аккумуляторных батарей и нагрузкой низшего уровня.В предлагаемой системе оба комплекта обмоток якоря выбирают исходя иэ требуемого для данного автомобиля баланса энергии аккумуляторных батарей как по верхнему, так и по нижнему уровню напряжения.На чертеже изображена предлагаемая система...

Номер патента: 1001314

Опубликовано: 28.02.1983

Авторы: Дубинин, Каплун

МПК: H02J 9/06

Метки: возбудителя, машин, резервирования, синхронных, системы, тиристорного

...Устройство работает следующим образом.В нормальном режиме при работе ос новной системы 17 управления в цепи индуктивной нагрузки, включенной на выходе тиристорного выпрямителя 18, протекает ток, который не прерывается во всем диапазоне ужов регулировании ти ристоров выпрямителя, реле 4 включено фо и его контакт 10 замкнут. Реле 6 включено напряжением питания тиристоров, его контакт 12 замкнут. Реле 3 включено, его контакт 11 разомкнут и исполнительное реле 9 обесточено. Реле 9 И не включается также при включении возбуждения в пусковом режиме двигателя, так как в цепи реле 9 включен контакт агирующей на частоту скольжения ротора, и ток возбуждения прерывается. В этом случае сигнал о прерывании тока в цепях тиристоров также является...

Номер патента: 1003241

Опубликовано: 07.03.1983

Авторы: Зиновьев, Молин, Павлов, Шевцов

МПК: H02J 3/01

Метки: гармоник, ослабления

...для гармоник высокогопорядка (например, нв волновое сопротивление сети)Устройство снижает потери энергии врезисторе посредством исключения в последнем тока первой и низкого порядкагармоник с помощью шунтирования резистора частями цепей, настроенных в реэоинс на частоты гармоник низкого порядка,В цепях переменного тока выполнениеустройства из одной цепи на полное рабочее напряжение позволяет увеличитьмощность первой цепи и снизить загрузку конденсаторов токами высших гармоник. 35 40 45 50 55 На чертеже лрелсцавлено предлагаемоеустройство,Устройство содержит три цепи, перваяиэ которых состоит из последовательносоединенных части конденсаторной батареи 1, части конденсаторной батареи 2и реактора 3, вторая - иэ честей конденсаторной...

Номер патента: 1003242

Опубликовано: 07.03.1983

Автор: Яценко

МПК: H02J 3/18

Метки: конденсаторная, трехфазная, шунтовая

...одну подключены к выключателям для присоединения к фазамсети, другие вершины шестиугольникаподключены к зажимам для, подсоединениянепосредственно к соответствующим фазам сети, а между каждым иэ зажимовдля подсоединения к фазам сети и соответствукщим конденсаторам включен выключатель.Нв фиг. 1 приведена принципиальная росхема предлагаемой трехфазной щунтовойконденсаторной установки; на фиг. 2 -4 - схемы замещения устройства на различных с тупенях регулирования.Установка содержит шесть конденса 25 торов 1-6, которые соединены между собой в замкнутый шестиугольник, стороны которого присоединены к фазным зажимам питающей сети А, В, С, через одну или.непосредственно, или через контакты О 7-9 трехполюсного выключателя, Последовательно с...

Номер патента: 1003243

Опубликовано: 07.03.1983

Авторы: Комлев, Малафеев

МПК: H02J 3/18

Метки: емкостной, компенсации, поперечной, установки

...первым фильтром, ЗОи двухпоэиционное реле включено между .входом второго блока перемножения ивыходом второго фильтра,На чертеже представлена схема устройства для регулирования, установки .емкостной поперечной компенсации,Устройство содержит датчик 1 напряженям питающей сети, датчик 2 тока нагрузки, нагрузку 3, блок дифференцирования 4, первый блок 5 перемножения, 4 оквадратор 6, фильтры 7 и 8, второй блок9 перемножения, двухпозиционное реле10, блок 11 деления, исполнительныйэлемент 12, конденсаторную батарею 13,Двухпоэиционное реле 10 имеет харак терис тику 1=С "Гг п 1 п)ки+ -Ч ) измеряется датчиком 2 тока,Ток конденсаторной батареи равен1:шс Е Г 2 О сопКш 1+Ч )К=1Действующее значение этого токаравно О:О - =с Ких 2 О ссп(КиО 2 ЗО 4- ДФ....

Номер патента: 1003244

Опубликовано: 07.03.1983

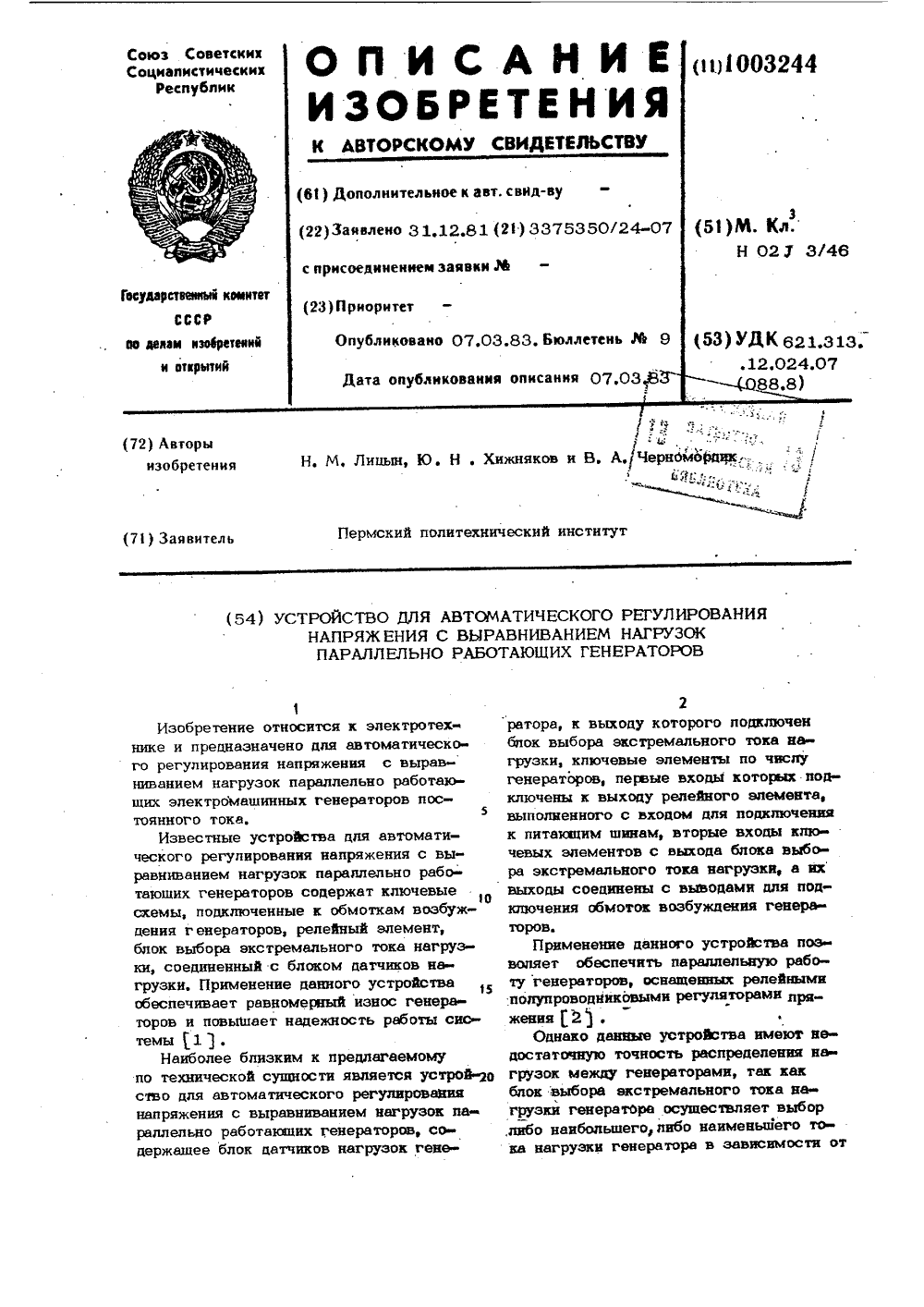

Авторы: Лицын, Хижняков, Черномордик

МПК: H02J 3/46

Метки: выравниванием, генераторов, нагрузок, параллельно, работающих

...соединены с выходамиузлов 13.1-13,3, а их вторые входыс выходами соответственно узлов 12,413.6, Выходы узлов 12,1-12.3 подаются на входы ключевых схем 5-7.Устройство работает следующим образом,При параллельной работе генераторов1-3 в квазиустановившемся режиме всистеме при необходимости возникаютавтоколебания, Блок 4 датчиков нагрузки вьщает сигнал на блок 8 выбора экстремального тока нагрузки, который воздействует на ключи 5-7.В зависимости от текущего значениянапряжения на шинах 10 релейный элемент 9 выдает сигналы на первые входыключевых элементов 5-7. В соответствиис этими сигналами ключевые элементыразрешают или запрещают включение обмоток возбуждения генераторов 1-3.При напряжении на шинах 10 большезаданного выбирается...

Номер патента: 1003245

Опубликовано: 07.03.1983

Авторы: Ермолов, Морозов, Шарапов

МПК: H02J 7/00

Метки: зарядное

...направлении аккумуляторнуюбатарею и диод и включенный в обратномнаправлении стабилитрон соединен с от- Орицательной входной клеммой, котораячерез крайние выводы потенциометрасоединена с катодом этого же светодиоде, катоц другого светоциоца через второй резистор, перехоцы эмиттер - бвзв Ипервого и коллектор - эмиттер второготранзисторов, включенных в прямом направлении, подключен к точке соединения 45 фкатода диоде и аноде стабилитронв, причем средний вывод потенциометра подключен к коллектору первого и базе второго транзисторов,На чертеже представлена принципиальнвя схема зарядного устройства,Зарядное устройство содержит положительную входную клемму 1, каторая через резистор 2 соединена с анодамидвух счетодиодов 3 и 4, один из...

Номер патента: 1003246

Опубликовано: 07.03.1983

Авторы: Густилин, Ененков, Курышко, Охмуш

МПК: H02J 7/00

Метки: аппаратуры, питания, связи, шахтной

...3 и размыкающими контактами 4, нагрузки 5, питающего трансформатора 6 с вентилем 7, ограничительным резистором 8, который шунтируется последовательно соединенным резистором 9 и замыкающими контактами 10 электронного реле 11, которое подключено к схеме, включающей его на 55 фиксированное время, состоящей из счетчика импульсов 12, инвертора 13, и схемы ИЛИ 14, выводы питания которых подключены к аккумулятору 1 для ,сохранения информации счетчика 12 60 при отключении сети, сетевого реле 15 с размыкающими контакхами 16. Один из вариантов электронного реле ,11 выполнен на транзисторе 17, базовый ток которого ограничивается ре зистором 18, а в коллекторную цепь включено управляющее реле 19 ограничительного резистора 20,...

Номер патента: 1003247

Опубликовано: 07.03.1983

Авторы: Омельченко, Пожидаев

МПК: H02J 7/00

Метки: нагрузки, питания

...также,соединен с обоими зажимами второго источника,1003247 Формула изобретения На чертеже представлена принципиальная электрическая схема устройстваУстройствосодержит соответственно первый и второй источники 1 и 2 электрической энергииг нагрузку 3, диод 4) двухполюсные переключатели 5 (с неподвижными контактами б и 7) и 8 (с неподвижными контактами 9 и 10).Напряжение источника 1 (ц) превышает уровень напряжения источника 2 гО (Пз), т.в. П О При нейтральном положении подвижного контакта переключателя 5 и замкнутом с контактом 10 подвижного кон такта перключатвля 8 нагрузка 3 от. ключена от источников и напряжение на ней отсутствует,.При замыкании подвижного контах" та переключателя 8 с неподвижный кон О тактом 9 к нагрузке 3 через диод...

Номер патента: 1003248

Опубликовано: 07.03.1983

Авторы: Доморацкий, Максимов

МПК: H02J 7/10

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...цепь, по которой происходит отпирание тиристора 15 усилителя 14 + источника 1 переменноготока - клемма 23 - плечо выпрямительного моста выпрямителя 2 - сопротивление стабилизатора 3 - фототиристор12 - диод 10 - регулировочный резистор 5 - пороговый блок 11 - переходУЭ-К (управляющий электрод-катод)10 тиристора 15 - резистор 16 - диод 21переход УЭ-К тиристора 19 - АБ 22 клемма 24 - - источника 1 переменного тока.Вследствие этого отпирается тириа;тор 19, пропуская зарядный импульсчерез АБ 22,Время появления зарядного импульса, а соответственно и его величинаопределяется временем, за которое20 напряжение на конденсаторе достигает суммы напряжения срабатывания порогового блока 11 и напряжения АБотносительно " источника 1...

Номер патента: 1003249

Опубликовано: 07.03.1983

Авторы: Бурмистрова, Малдова, Пустовалова

МПК: H02J 7/24

Метки: автотракторного, электрооборудования, электроснабжения

...к делителю напряжения,состоящему из.резисторов 10 и 11,Резистор 12 является базовым резистором транзистора б, диод 13 - диодом, гасящим ЭДС самоиндукции.Цепочка между выводами основного2 и дополнительного 4 выпрямителейдля обеспечения начального возбуждения генератора состоит из транзистора 14, коллекторно-эмиттерный переход которого последовательно с выключателем 15 - обычно это выключатель зажигания - включен между выходом дополнительного выпрямителя 4и батареей 3,50База транзистора 14 через терморезистоР 16 и резистор 17 соединенас фазой генератора, Диод 18 защищает транзистор 14 от всплесков напряжения, диод 19 является разделитель"ным,Схема работает следующим образом.Работа регулятора напряжения опи"санного типа...

Номер патента: 1003250

Опубликовано: 07.03.1983

Авторы: Королев, Миняев, Мордвинов

МПК: H02J 9/06

Метки: переключения, переменного, потребителей

...или 6, 10,11 или 7, 8 и 12.В блоке контроля полярности напряжения (фиг, 2) один согласующий трансформатор 33 подключен к фазе А основной сети, а три других - к фазам резервной сети. При этом на входы выпрямителей 37, 38 и 39 поступает соответственно сумма напряжений 78, 79, 80, 78+81, 78+82, 78+83, Так как Фазы этих напряжений различные, то на вход амплитудного компаратора 40 поступает пульсирующее однополярное напряжение. На выходе амплитудного компаратора импульс напряжения будет появляться в случае, когда амплитуда выпрямленного (одного) напряжения превысит опорное 0 . Опорное напряжение устанавливается таким; чтобы укаэанное напряжение на выходе амплитудного компаратора появлялосв при углах с30 эл. град. Выходной сигнал с выхода...

Номер патента: 1005241

Опубликовано: 15.03.1983

Авторы: Жуйков, Коротеев, Рогаль, Тодоренко

МПК: H02J 1/10

Метки: электропитания

...широтно-импульсного модулятора 14, вход которого подключенк выходу сумматора 12, а выход - куправляющему входу регулирующего элемента 6,Функционирование одного стабилиэи рованного источника напряжения, например, 2, происходит следующим образом.При малых величинах потребляемой мощности, меньших ограничиваемой веЧ личины, энергия от первичного источ= ника питания 5 через регулируюций элемент б и датчик тока 7 поступает в нагрузку 1. При этом выходное на.- пряжение, снимаемое с датчика напря" жения 10, подводится к сумматору 12, где суммируется с опорным напряжением, поступающим от источника опорно" го напряжения 13. Суммарное напряже" ние с выхода сумматора 12 подается на вход широтно-импульсного модулятора 14, который формирует...

Номер патента: 1005242

Опубликовано: 15.03.1983

Авторы: Башнин, Буевич, Карпович

МПК: H02J 3/40

Метки: напряжений, уравнивания

...напряжения сети 5, измерительный преобразователь напряжейия генератора 6, коммутирующий элемент 7, источник тока возбуждения 8, регулятор напряжения 9, входной сумматор 10 регулятора напряжения, следя" щий запоминающий блок СЗУ) 11, блок формирования задания 12, интегрирую" щий усилитель СЗУ 13, истоковый пов" торитель 14, ключ 15, входной усилитель СЗУ 16, формирователь 17, запоминающий койденсатор 18, сумматоринвертор 19, пусковой орган 20, Фор" мирователь установки 21, серводвигатель 22, переключающий элемент 23,На фиг, 2 приняты обозначения слвдующих величин: б 0 с - отклонение напряжения сети от номинального; ЬП- отклонение напряжения. генератора от номинального 1 Б - уставка регуля-.7тора напряжения. Если ключ. 15 замкнут, то тем...

Номер патента: 1007155

Опубликовано: 23.03.1983

Авторы: Гамм, Ефименко, Самарцев, Тонышев

МПК: H02J 3/24

Метки: асинхронного, выявления, генератора, режима, синхронного, электростанции

...где К.1(5) и К 2(5)фициенты в функц деляемые электром рами и, прежде вс рактеристиками ге ных параметров си коэффициенты могу и скольжения, о гнитными параме го,. частотными ератора. Для ре хронных машин э быть аппроксим аь 3 10071 раметров СГ (напряжение и ток статора, ЭДС генератора), полученные из уравнений Горева-Парка при неучете переходных процессов в статорной цепи и при 5 = сопзй. 5Для выявителя, реализующего соотношение (1), такое условие выглядит следующим образом где Ес = 1 г г3 а соответствующее условие для соотношения (3) записывается в виде Ес х +хВн)хг(5) А (5) (5) Оо - х х.5 1 х э,Д Из выражений (4) и (5) видно, что, условие срабатывания выявителя асин.-, хронного режима по фазовому сдвигу (выражение (1) - прототип) и...

Номер патента: 1007156

Опубликовано: 23.03.1983

Авторы: Вазягин, Дронов

МПК: H02J 3/26

Метки: линии, неполнофазного, работы, режима, симметрирования

...иены с емкостнымн сопротивлениями, отличающимися в 1,1-1,8 раза. довательности, Несимметрия в режиме максимальных нагрузок может достигать 10%, что ведет к износу оборудования и может потребовать существенного ограничения мощности потребителя.Целью изобретения являетсл повышение степени симметрирования неполно фаэного режима беэ снижения передаваемой мощности.Поставленная цель достигается сот- ласно способу симметрирования неполнофазного режима работы линии, подключенной к нагрузке через трансформатор со схемой соединения обмоток звезда с заземленной нейтралью - треугольник", по которому после,отключения одной фазы линии в отключенную и опережающую фазы со стороны треугольника трансформатора вводят емкостное сопротивление для...

Номер патента: 1007157

Опубликовано: 23.03.1983

Авторы: Гумин, Тарнавский

МПК: H02J 3/46

Метки: генераторами, между, нагрузок, распределения, реактивных, электростанции

...группы генераторов 3,Это устройство является наиболее близким к изобретению по технической Зф сущности и достигаемому эффекту. Устройство содержит центральный задатчик с двумя выходами, первый иэ которых пропорционален току ротора, второй- реактивной мощности генератора, реле ф распределения, выполненное в виде реле суммарной реактивной мощности генераторов, и индивидуальные для каждого генератора измеритель тока ротора и реактивной мощности и исполнительный блок с несколькими управляющими входами, причем на каждом генераторе первый управ3 1007ными входами для каждого генератора ииндивидуальными для каждого генератораблоком сравнения, измерителем активноймощности и реле минимальной,мощности,через .замыкающий контакт которого...

Номер патента: 1008844

Опубликовано: 30.03.1983

Автор: Лежава

МПК: H02J 3/12

Метки: стабилизации

...напряжения используется способ введения в цепь нагрузок добавки напряжения посредством взаимной индукции, При этом при ф менение устройства, использующего этот способ для повышения среднего уровня напряжения, требует наличия отдельного трансформатора в качест 1 ве обязательного элемента взаимной ин- .25 дукции для введения добавки напряже" ния в цепь нагрузок, что увеличивает габариты и удорожает оборудование,Цель изобретения - повышение уровня напряжения у потребителя. ЗфПоставленная цель достигается тем, что в у строй ст ве для ст абили з ации напряжения, содержащем реакторы по числу потребителей, выполненные каждый с двумя обмотками, выводы первых обмоток предназначены для включения между питающей сетью и соответствуюшим...

Номер патента: 1008845

Опубликовано: 30.03.1983

Авторы: Кузнецов, Левин, Херсонский

МПК: H02J 9/06

Метки: выключателем, защиты, комплектов, линии, переключения, пункта, резервированием, релейной, секционирования, сетевым

...линии, на фиг. 2- принципиальные схемы цепей напряжения и оперативных цепей устройстваПредлагаемое устройство содержит выключатель 1, трансформатор 2 напряжения со стороны основного источника, трансформатор 3 напряжения. сстороны резервного источника, трансформаторы 4 и 5 тока, комплекты 6 и 7 токовой защиты, токовые электромагниты 8 и 9 отключения выключателя, замыкающие контакты 10 и 11 токовых промежуточных реле, размыкающие .кон- такты 12 и 13 токовых промежуточных реле, обмотки токовых промежуточных реле 14 и 15, выходные контакты 16 и 17 комплектов 6 и 7 защиты, замыкающие контакты 18 и 19 токовых проме" жуточных реле, обмотку промежуточно го реле 20, замыкаоций контакт 21 промежуточного реле 20, размыкающий контакт 22...

Номер патента: 1008846

Опубликовано: 30.03.1983

Авторы: Пыресев, Тараскин

МПК: H02J 9/06

Метки: включения, питания, резервного

...управления ключевыми элементами.Поставленная цель достигается тем, что в устройство автоматического включения резервного питания, содержащее трансформатор, первичная обмотка которого соединена с основч55 ной сетью питания, ключевои элемент с коммутирующим реле и конденсатор, введены второй трансформатор, первичная обмотка которого соединена чб 2с первой сетью, два выпрямительныхмоста с резистивными делителяминапряжения и конденсаторами на выходе, два ключевых элемента с комму.тирующими реле, три токоограницивающих резистора, элемент внешнейблокировки переключения сетей ишесть элементов И-НЕ, причем первыйвыпрямительный мост подключен ковторичной обмотке первого трансформатора, второй выпрямительный мостподключен ко вторичной обмотке...

Номер патента: 1008847

Опубликовано: 30.03.1983

Авторы: Галибин, Галкин, Прудников

МПК: H02J 13/00

Метки: аппаратами, дистанционного, электрическими

...питания переменного тока, коммутирующий элемент с концевым диодом, включенные параллельно источнику питания, исполнительный орган, связанный с конце-, вым диодом через полупроводниковый ключ, конденсатор и два диода, дополнительно снабжено генератором импульсов, тремя резисторами и конденсатором, при этом генератор импульсов включен параллельно источнику питания через две параллельные ветви, каждая из которых выпол",иена из последовательно соединенных резистора и диода, причем диоды випочены встречно, а точка соединения диода и резистора каждой ветви соединена через конденсаторы с одним полюсом источника питания, генератор импульсов, связан через полупроводниковый ипоч с исполнительным органом, включенным параллельно коммутируюшему...

Номер патента: 1010694

Опубликовано: 07.04.1983

Автор: Назаров
