Гуляев

Номер патента: 1023327

Опубликовано: 15.06.1983

Авторы: Гуляев, Мальцев, Моисеев

МПК: G06F 7/58

Метки: вероятностный, полюсник

...-й группе (1, К "1) соединен с третьим входом соответствующего вероятностного двоич- З 5 ного элемента в ( 1 +1)-й группе, второй выход последнего вероятностного двоичного элемента в -й группе соединен с третьим входом последнего вероятностного двоичного элемента 40 в (+1)-й группезторай выход каждого предыдущего вероятностного двоичного элемента каждой 3 -й группы соединен с первым выходом со ответ" ствующего последующего вероятност ного двоичного элемента этой же груп- пые При этом каждый вероятностный двоичный элемент содержит два элеменО та И, выходы которых являются соответственно первым и вторым выходами вероятностного двоичного элемента, первым и вторым входами которого являются соотетственно первые входы первого и второго...

Номер патента: 1022292

Опубликовано: 07.06.1983

Авторы: Гуляев, Кмита, Марков, Попов, Щукин

МПК: H03H 9/145

Метки: акустических, волн, поверхностных

...х,-хК, гальванически соединены с первой контактной площадкой 2. Остальные электроды 15 первой группы связаны с контактной площадкой 2 через взвешивающие емкости. Эти емкости образованы вторым вспомогательным рядом Х 6 электродов 17, гальванически соединенных с первойонтактной площадкой 2, и электродов 18, гальванически соединенных с сов соответствии с заданными амплитудами его импульсного отклика.На фиг. 1 приведена конструкция преобразователя с одним вспомогательным рядом электродов и импульсный отклик этого преобразователя; 5 на фиг. 2 - вариант преобразователя с двумя вспомогательными рядами; на фиг. 3 - другой вариант преобразователя с двумя вспомогательными рядами.Преобразователь содержит размещен ные на поверхности...

Номер патента: 1018020

Опубликовано: 15.05.1983

Авторы: Гуляев, Емельяненков, Изох

МПК: G01R 13/02

Метки: периодических, преобразования, сигналов, стробоскопического, электрических

...в порядке естественного возрастания номеров А, Д = 1,2М 8, используют в качестве начальной границыинтервала преобразования начальнуювыборку - первую же выборку, взятую на фронте первого расширенногосигнала, а в качестве конечной границы интервала преобразования используют выборку, взятую на том же,что и начальная, фронте одного изпоследующих расширенных сигналов,амплитуда которой равняется амплитуде начальной выборки,Способ реализуется следующим образом.Выбирают начальную выборку - первую же выборку, взятую на переднемили заднем Фронте первого расширенного сигнала, и запоминают ее амплитуду О . Запоминают все выборки после начальной, взятые подряд стробимпульсами, несинхронными .с исследуемым сигналом, до тех пор, покане будет взята...

Номер патента: 1018019

Опубликовано: 15.05.1983

Авторы: Гуляев, Емельяненков, Изох

МПК: G01R 13/02

Метки: периодических, преобразования, сигналов, стробоскопического, электрических

...и вторую выборкидве следующие подряд выборки на переднем,или заднем фронте первогопосле момента начала стробоскопического преобразования, .раааиренногосигнала. Одновременно запоминаютвсе выборки, начиная с первой, взятые подряд строб-импульсами, несинхронными с исследуемым сигналом. Изследующих после первой и второй выборок выбирают третью выборку. третья выборка определяется из условиятого, что она.берется на таком же .Фронте второго. расширенного сигнала,на каком брались первая и втораявыборки в первом расширенном скгна 20ле, и что ее амплитуда 03 попадаетв интервал между амплитудами, 0 и0 первой и второй выборок.Определяют. целое число 2. периодовстробирующей последовательности в 25интервале. между второй и третьей.выборками,...

Номер патента: 1017536

Опубликовано: 15.05.1983

Авторы: Берзин, Вейцман, Гордиенко, Гуляев, Лисицына

МПК: B60L 15/08

Метки: постоянного, рекуперативного, торможения, электропоезда

...с выводом группы обмоток возбуждения двигателей и ис точником питания, и тиристор, снабжено дополнительным диодом, соединяющим другой вход тиристорного преобра.зователя с точкой соединения двух якорных обмоток днигателей, а тирис тор соединен анодом с анодом диода, и катодом -с входом тиристорного преобразователя.На фиг.1 представлена принципиальная электрическая схема устройства; на фиг.2 - временные диаграммы токов и напряжения, характеризующие работу устройства в режиме рекуперативного торможения.Устройство состоит из тяговых электродвигателей постоянного тока . 55 последовательного возбуждения, обмотки 1-4 якорей и обмотки 5-8 возбуждения которых соединены в отдельные группы. Тяговые двигатели через сглаживающий дроссель 9 и диод...

Номер патента: 1017403

Опубликовано: 15.05.1983

Авторы: Головач, Гуляев, Примак, Шкуренко, Юков

МПК: B21C 37/12

Метки: спиральношовных, труб, формовки

...и следовательно ухудшает качество сварного шва.Целью изобретения является повышение качества труб путем стабилизации сварочного зазора.Поставленная цель достигается темчто в устройстве для формовки спиральношовных труб, содержащем смонтированные на раме консольную рабочую оправку, охваченную бесконечным гибким элементом по винтовой линии, и механизм исключения перекоса бесконечного гибкого элемента, последний выполнен в виде консольной холостой оправки, укрепленной на раме параллельно рабочей оправке, при этом 5 10 15 20 25 30 35 холостая оправка охвачена бесконечным гибким элементом по винтовой линии с направлением навивки, противоположным направлению навивки на рабочей оправке, и шагом, равным шагу винтовой линии на рабочей...

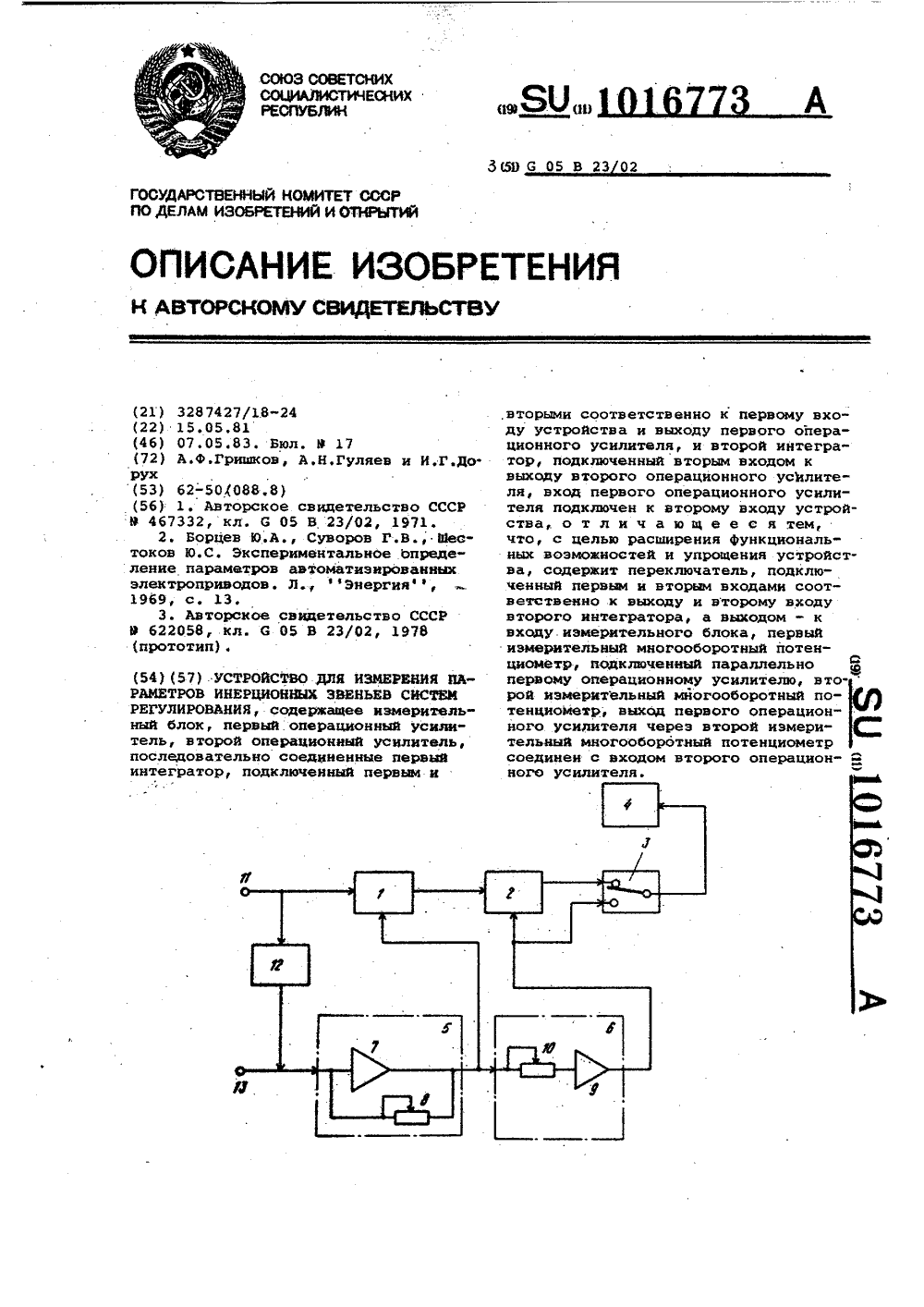

Номер патента: 1016773

Опубликовано: 07.05.1983

Авторы: Гришков, Гуляев, Дорух

МПК: G05B 23/02

Метки: звеньев, инерционных, параметров, систем

...дифференциального уравнения исследуемого звена второго порядка 3. Однако такое устройство не позволяет определять коэфФициент передачи звена, что ограничивает его Функцио" нальные возможности. Кроме того, наличие двух блоков деления приводит к громоздкости и сложности устройства в целом, а такхе вносит большую погрешность при измерении параметров инерционного звена.Цель изобретения " расширение функциональных возможностей, повышение точности и упрощение устройства,35 40 Поставленная цель достигается тем,что устройство, содержащее измерительный блок, первый операционный усилитель, второй операционный усилитель,последовательно соединенные первыйинтегратор, подключенный первым ивторым входами соответственно к первому входу устройства...

Номер патента: 1016579

Опубликовано: 07.05.1983

Авторы: Андреев, Богорад, Генкин, Гуляев, Кельзон, Лебедев, Никитин

МПК: F16C 27/04

Метки: качения, подшипник

...крайне затруднительна, так как поверх"ность паза должна иметь достаточно высокий класс чистоты (0,32"0,16), аэто требование при малой ширине паза (менее 3 мм) выполнить сложно,кроме того, сложно выполнить сопря"жение радиусов и галтелей поверхности, образующих пазы.Все это приводит к наличию концентраторов напряжений (риски, острыекромки, несопряженные радиусы и галтели) на поверхности элементов, образованных пазами. При длительной работе подшипника качения в нерасчетных режимах либо при частой работе 45подшипника на переходных режимах происходит излом этих элементов и выходвсего подшипника качения иэ строя,что существенно снижает надежностьработы подшипника.Цель изобретения " повышение надежности подшипника качения,Указанная цель...

Номер патента: 1016392

Опубликовано: 07.05.1983

Авторы: Голубенцева, Гуляев, Иванова, Магницкий, Нестеренко, Пряхин

МПК: C22C 38/12

Метки: мартенситностареющая, сталь

...иттрий, гафний при следующем соотношении компонентов, вес,%:Углерод 0,001-0,10Марганец 5-7Никель 2-4Молибден 2-4Алюминий 0,5-1,5Ниобий 0,3-0,5Иттрий 0,005-0,12Гафний 0,005-0,10железо Остальное 1Введение марганца в количестве 5-7 позволило получить высокий уровень предела прочности за счет упрочнения твердого раствора и упрочнения, связанного с образованием мартенсита. Кроме того, марганец служит заменителем дорогого никеля и позволяет значительно сократить количество последнего.Ниобий и гафний способствуют,иэмельчению зерна, образованию частиц упрочняющих фаз, повышают устойчивость стали против раэупрочненияпри старении. Обеспечение высокихзначений ударной вязкости и пластичности достигается за счет микролегирования стали...

Номер патента: 1016116

Опубликовано: 07.05.1983

Авторы: Гуляев, Калинин, Кузьмин, Лавров, Рукавишников, Сизов, Славинский, Умнов

МПК: B23K 20/10

Метки: выводов, инструмент, приварки, проволочных

...свчМЫ:ту 1979.УМЕНТ ДЛЯ ПРИВАРКВ, содержащий ст м отверстием и й сегментного пр ыых Е(53) 621.791.763.037(0888) (56) 1. Авторское свидетельство СС 11 636062, кл. В 23 К 20/10, 1977.2. Авторское свидетельство СССР по заявке М 2790304/25-27, кл,В 23 К 20/10.филя с центральным сегментным пазомна его рабочем торце, о т л и ч а ющ и й с я тем, что, с целью повы" у. - шеиия качества и надежности сварныхсоединений за счет повышения эффективности передачи .ультразвуковойэнергии и снижения деформированияпроволочного вывода в поперечном Р . . направлении, на поверхности канавки .по ее периметру симметрично относительно центрального паза выполненыдополнительные сегментные пазы, плавно сопряженные один с другим.2. Инструмент по п. 1, о т л ич а...

Номер патента: 1015259

Опубликовано: 30.04.1983

Авторы: Гуляев, Писарев, Юрчик

МПК: G01G 7/04

Метки: весы, уравновешиванием, электромагнитным

...формы с входами 5 управления понижениемнапряжения, мецленным 6 и быстрым 7повышением напряжения, схему И 8,триггер 9, схему 10 задержки, измерительный прибор 11 с информационным 12и запускающим 13 входами, переключатель 14, модулятор 15, элекгромагниг 16с рабочей 17 и дополнительной 18 обмотками и якорем 19, подвешенным на плоской пружине 20.Контролируемый обраэец 21крепится к якорю 19. Позициями 22 - 30обозначены связи межцу элементами,Весы работают следующим образом.В режиме измерения ог программноговолока 1 на счетчик 2 поступают импульсы, с помощью которых произвоцигся синхронизация всего устройства. Дешифратор 3 преобразует состояние счетчика 2во временные интервалы, зааанные цик"лом работы схемы,В периоц времени...

Номер патента: 1014647

Опубликовано: 30.04.1983

Авторы: Гуляев, Дяконюк, Лев, Максимова

МПК: B22D 19/00

Метки: биметаллических, трубчатых

...2 и по его оси выполнено цилиндрическое отверстие, в котором закреплен стержень 3 с набором уплотнительных элементов 4. Стержень крепится и центрируется в крышке контейнера через промежуточную втулку 5 и связан с механизмом 6 создания противо- давления. Между крышкой 2 и телом . контейнера 1 установлены уплотнения 7 и в контейнер залита рабочая жидкость 8. Крышка контейнера со стороны, противоположной полости контейнера, снабжена фланцем 9 и губками 10 для крепления наружной втулки 111014647 3изделия. К затвердевшей корочке ме- вным давлением Р , прикладываемым талла на свободной торцовой поверх- к нижнему торцу стержня, к второму ности залитого слоя приложена кон- торцу стержня прикладывается усилие тактная термопара 12, которая...

Номер патента: 1014584

Опубликовано: 30.04.1983

Авторы: Гелета, Гуляев, Гуляева, Прудкий

МПК: B02C 15/10

Метки: мельница, центробежная, шаровая

...элементы, вертикально расположенный ротор, выполненный в виде диска с концентрично укрепленными на нем цилиндрическими обечайками, образующими кольцевые камеры, на диске ротора в каждой камере смонтированы радиально установленные разгонные элементы в виде пластин, причем возмущающие элементы снабжены закрепленными на них радиально и ступенчато клиновидными ножами, а каждая цилиндрическая обечайка в своей верхней части имеет отбойник.На фиг. 1 изображена мельница, продольный разрез; на фиг. 2 - схема расположения ножей; на фиг. 3 - схема расположения разгонных пластин на днище ротора. 1 О 15 20 25 Центробежная шаровая мельница содержит цилиндрический корпус 1 с наклонно расположенным плоским днищем 2, ротор 3, посаженный на...

Номер патента: 1013642

Опубликовано: 23.04.1983

Авторы: Богорад, Генкин, Гуляев, Кельзон, Кузьмин

МПК: F16C 27/02

Метки: жесткостью, опора, регулируемой, упругая

...фиг.1 изображена упругая опора с регулируемой жесткостью, план и продольный разрез, на фиг. 2 - упругая опора в аксонометрии ( в частично разобранном виде) .Упругая опора с регулируемой жесткостью состоит иэ трех вставленных друг в друга наружной 1, упру.гой 2 и внутренней 3 втулок, а также снабжена устройством 4 регулирования жесткости, которое состоит из упорной втулки 5, шпонки б, разрезной гайки 7 и стопорного винта 8.На одной из сторон внутренней поверхности 9 наружной втулки 1 расположены радиальные выступы 10, которые выполнены переменной ширины в осевом направлении. Упругая втулка 2 своей наружной поверхностью 11 опирается на внутреннюю поверхность 12 радиальных выступов 10, а внутренней. поверхностью 13 на наружную...

Номер патента: 1011330

Опубликовано: 15.04.1983

Автор: Гуляев

МПК: B22D 11/00, B22D 11/108

Метки: крупных, отливки, слитков

...в полость кристаллизатора, а толщина стенки надставки на уровне ее нижнего торца равна 0,3-0,6 радиуса внутренней полости кристаллизатора.Полость надставки и полость между надставкой и кристаллиэатором выполнены уширенными книзу. 5 10 15 20 25 30 35 40 45 50 55 60 65 Надставка содержит шлаковую летку, входное отверстие которой расположено выше верхнего торца кристаллнзатора.На фиг. 1 показано предлагаемое устройство, продольный разрез; на фиг. 2 сечение А-А на фиг, 1.На кристаллиэатор изложницу) 1 фиг, 1установлена надставка 2, удлиненная часть которой входит в полость кристаллизатора с минимальным зазором, образуя с его внутренней поверхностью открытую снизу полость 3, Через надставку проходит канал 4 для подачи реагентов в полость...

Номер патента: 1010118

Опубликовано: 07.04.1983

Авторы: Авакьянц, Васильева, Гуляев, Навроцкий, Радзивильчук, Селиверстова

МПК: C12H 1/22

Метки: вина, созревания

...на насадке клетки дрожжей Васс 1 агощусеь оч 1 Гогщ 1 в, дозируя в него кислород в количестве 5 мг/л, Когда ОВ-потен 45 циал вина достигает 350 мВ, Ферментирование продолжают во втором резервуате - этерификаторе с иммобилизованной на насадке культурой гриба ВоСгуго115 с 1 пегеа при 35 Г до увеличения в нем содержания сложных эфиров на величину, соответствующую коэффициенту Ферментативной этерификации 0,9. Затем охлажденный до 20 С виноматериал пропускают в третьем резервуаре батареи " восстановителе через иммобилизованные на насадке клетки дрожжей ЯассЬагощусез ч 1 п 1 до снижения в нем ОВ-потенциала до 200 мВ,18 2Последовательная циркуляция вина через иммобилизованные на насадке микроорганизмы 5 асс 1 агояусе оч 1 Гогп 11...

Номер патента: 1009513

Опубликовано: 07.04.1983

Авторы: Андреев, Богорад, Гуляев, Зобнин, Кельзон, Клочков, Коротаев, Никитин, Циманский

МПК: B04B 1/00

Метки: центрифуга

...14, торец65 нижнего конца 10 вала 3 имеет коническую поверхность 15, обращеннуюк коническому отверстию 16 в нижней торцовой стенке ведомого шкива 11, Участок 17 вертикального вала, расположенный между его нижнимконцом 10 и верхним подшипниковымузлом 5, обладает упругой податливостью в радиальном и угловом направлениях.Центрифуга работает следующимобразом,При разгоне, когда барабан 2 незагружен, динамическая схема центрифуги аналогична схеме податливо-.го вала, опирающегося на одну жесткую и другую упругую опоры. Приэтом радиальная и угловая податливости упругих элементов 12 не влияют на динамику центрифуги. В этомслучае барабан 2 как твердое телоимеет две резонансные частоты, причем вторая резонансная частота находится выше зоны...

Номер патента: 1007945

Опубликовано: 30.03.1983

Авторы: Андреев, Богорад, Гуляев, Кельзон, Клочков, Колтов, Кузьмин, Никитин

МПК: B24B 41/04

Метки: шлифовальный, шпиндель

...фиг. 1 изображен шлифональный шпиндель, продольный разрез; на фиг, 2 - н аксонометрии упругая опора заднего подшипника; на фиг, 3 в плане упругая опора переднего подшипника; на фиг. 4 - в аксономет рии упругая опора переднего подшипника, в разобранном виде.Шлифовальный шпиндель ныполнен в виде помещенного н корпусе 1 ротора 2, который установлен в два подшипника, передний 3 из которых - сферический подшипник скольжения, а задний 4 - шарикоподшипник. Задний подшипник 4 своим внешним кольцом 5 помещен в расточке б ротора 2, Расточка, б заканчивается коническим карманом 7. Внутренним кольцом 8 подшипник 4 установлен на консольную упРугую тРубку 9 втулки 10. На внешней цилиндрическойповерхности втулки 10 выполнены лепестки 11 в...

Номер патента: 1003981

Опубликовано: 15.03.1983

Авторы: Гуляев, Друян, Креймер, Лев

МПК: B21F 35/00

Метки: винтовых, пружин

...между касательнойк линии винтового надреза на заготовкеи вектором окружной скорости валка вначале очага деформации; ф - то же, в40конце очага деформации; чв - вектор окружной скорости валка; с/ - угол подачивалков. Условно считаем угол /3 отрицательным, если оУ; при о(у считаем Р положительным. Исходя из принятого обозначения, на фиг. 2 - угол / отрицателен,а /Зк - положителен,Производство винтовых пружин по предлагаемому способу осуществляется следующим образом.50На исходную полую цилиндрическую трубную заготовку 2 с использованием металлорежущих станков наносят винтовой надрез с углом подъема винтовой линии равнымг. Далее в заготовку вводят оправку 3 и задают заготовку с оправкой в очаг двухили многовалкового стана винтовой прокатки...

Номер патента: 1002244

Опубликовано: 07.03.1983

Авторы: Гуляев, Карлин, Любомиров, Репнев, Фомкин

МПК: C01F 7/02

Метки: переработки, слитков, шлифзерно, электрокорунда

...и повышает прочностьв шлифзерне, несмотря на последую"щее воздействие охлаждающей водойна куски, полученные при копровойразбивке слитков.Ограничение температуры электройкорундс (500-600 С), при которомвозможно водяное охлаждение беэ ухудшения прочности шлифзерна, подтверждено лабораторными исследованиями 55по выявлению границы температуры,ниже которой условия охлаждения(воздействием воздуха или воды)уже не влияют существенно на прочность шлифэерна. 60,Ограничение температуры внутрислитка 700-1200 С обусловлено поверхнему пределу ограниченной термостойкостью коправого оборудования,а по нижнему - необходимостью увеличения скорости охлаждения, Этот диапазон теМпературы распределен внутри слитка от его стенки к центРуеОграничение...

Номер патента: 1001118

Опубликовано: 28.02.1983

Авторы: Гришков, Гуляев, Дорух

МПК: G06G 7/22

Метки: координат, полярные, преобразования, прямоугольных

...преобразователя через второй переключатель связаны с вторым входом блока деления, выход которо- щго соединен с входом выпрямителя и через усредняюший фильтр - с входом интегратора, выход генератора тактовых импульсов соединен с управляющими входами переключателей, выходы выпрямителя 25и интегратора являются соответствующими выходами устройства.На чертеже приведена структурнаясхема устройства.Устройство для преобразования прямоу-зогольных координат в полярные сдержитгенератор 1 тактовых импульсов, переключатели 2 и 3, блок 4 деления, выпрямитель 5, усредняюший фильтр 6, интегратор 7, синусно-косинусный преобраэова 35тель 8. Позициями 9 и 10 обозначены,. выходы, а 11 и 12 - входы устройства.Устройство работает следующим образом.С...

Номер патента: 997979

Опубликовано: 23.02.1983

Авторы: Белай, Гуляев, Лев, Могилев, Разумный

МПК: B22D 37/00

Метки: заливки, литейную, металла, поплавковый, форму, элемент

...витков)либо равномерно расположенными по окружности (в случае нечетного количествавитков),Положительный эффект выполнения конического червячного шнека с конусностью0,4 - 0,6 объясняется тем, что при повышении величины конусиости сверх 0,6 увеличивается горизонтальйая площадь (в плане), на которую воздействует сила ударападающей струи металла, и появляется возможность его потопления, При сниженииэтой величины ниже 0,4 снижается меха.- ническая прочность шнека. Кроме того,снижается полезная площадь шнека, попадая на которую, струя металла сообщаетбрызгогасителю и жестко соединенномус иим кольцу врашательный момент, вследствие чего поплавковый элемент вращаетсясо скоростью, недостаточной для успокоенияповерхности жидкого металла в...

Номер патента: 997971

Опубликовано: 23.02.1983

Авторы: Гуляев, Дяконюк, Заблудовский, Лев

МПК: B22D 19/00

Метки: биметаллических, трубчатых

...и противодавления на металл, при этом стержень извлекают до освобождения внутренней полости изделия на 95 - 98%.На чертеже изображено устройство для осуществления способа получения биметаллических трубчатых изделий.Устройство содержит конвейер 1 высокого давления, крышку 2 с фланцем, стержень 3, уплотнительные элементы 4, промежуточную втулку 5, механизм 6 создания противодавления, наружную втулку 7 с губками 8 для ее крепления. Во втулку залит металл 9, в контейнере размещена рабочая жидкость 10.Способ осуществляют следующим образом.До начала процесса во фланцах крышки 2 устанавливается твердая основа многослойного изделия, которая крепится к контейнеру губками 8. Затем по оси контейнера 1 через промежуточную втулку 5,...

Номер патента: 997864

Опубликовано: 23.02.1983

Авторы: Гуляев, Довгаль, Есаулов, Ивченков, Кармазин, Онищенко, Пастернак, Рукобратский, Умеренков, Фролова, Шифрин

МПК: B21B 17/14

Метки: настройки, редукционно-растяжного, стана

...в конце стана и они не обеспечивают требуемый уровень. натяжения.Если же максимальное натяжение развито при деформации по диаметру меньшей 60 от суммарной, то задний отрезаемый конец будет практически таким же, как при известных способах.Для организации редуцирования труб по предложенному способу настройки подготавливают ряд калибров с последовательно уменьшающимися размерами и определяют скорости вращения валков каждого калибра.Величина уменьшения диаметра каждого последующего, калибра по сравнению с предыдущим составляет 0,2-10 (величины больше 5могут относиться только к калибрам, работающим с относительно большим натяжением) .Скорости вращения валков рассчитываются с учетом начальных и конечных размеров труб,: размеров калибров,...

Номер патента: 996867

Опубликовано: 15.02.1983

Авторы: Гуляев, Каблов, Кочергин, Новик, Романов

МПК: G01D 9/02

Метки: регистрирующее

...4 и обеспечивает тем самым дискретно-временную развертку измеряемого параметра.Скорость периодического переключенияпишущих электродов 4 определяетмасштаб записи. Импульсы с последнего выхода распределителя 1, следующиес периодом Т = и Т.(где Тт - периодповторения тактовых импульсов), поступают на вход счетчика 7,Начало отсчета регистрируемоговременного интервала определяетсямоментом установки счетчика поддиапазонов в нулевое состояние. Сигналом, снимаемым в этот момент с выхода последнего разряда счетчика, запускается формирователь импульсовзапуска 8. Вырабатываемый на его выходе синхроимпульс поступает на первый вход элемента ИЛИ 10 и выходсинхронизации устройства и являетсясигналом начала отсчета.Задержанный относительно...

Номер патента: 996091

Опубликовано: 15.02.1983

Авторы: Ашкинази, Гуляев, Лев, Мартыненко

МПК: B22D 19/00

Метки: биметаллических, трубчатых

...изделия обуславливается тем, что при создании давления, 15 меньшего 0,1 величины давления во внутренней полости изделия, его оказывается недостаточно для эффективного предотвращения выдавливания незатвердевшей сердцевины залитого слоя. При ложение осевого сжимаюшего напряжения выше 0,2 величины давления во внутренней полости изделия нецелесообразно, так как при величине давления во внутренней полости.до 30 кбар, ве личина осевого сжимающего напряженияв 3-6 кбар удовлетворяет указанным третребованиям. 1 4На чертеже приведена схема устройства для осуществления предлагаемогоспособа,Устройство для осуществления предлагаемого способа состоит из контейнера 1 высокого давления, в верхней части которого установлена крышка 2 и пооси которого...

Номер патента: 996069

Опубликовано: 15.02.1983

Авторы: Гуляев, Лев, Максимова, Могилев

МПК: B22C 23/02

Метки: внутреннюю, краски, литейных, нанесения, поверхность, форм, цилиндрических

...краски по ней, исключаетсявозможность скапливания и налипания,краски на поверхности канавки,что создает воэможность для прекращения работыпредлагаемого устройства. Радиус ка-навки выбран в пределах 0,10-0,16 диа"метра цилиндрического основаниятак как в случае снижения этой величины ниже 0,10, пропускного сеченияканавок, определяющегося суммой поперечных площадей трех канавок, становитсяя недост аточно для ст абиль- .ного прохождения краски по канавкам 25)появляется возможность залипания ихкраской, При увеличении значения радиуса канавок сверх 0,16 диаметра цилиндрического основания, сетевого давления воздуха становится недоста оч- Звно для создания давления в потокекраски, обеспечивающего огггимальнуюскорость выхода краски из...

Номер патента: 995962

Опубликовано: 15.02.1983

Авторы: Гуляев, Друян, Лев

МПК: B21C 23/22

Метки: биметаллических, заготовка, прессования

...предлагаемой заготовкиосуществляется следующим образом,В цилиндрическую оболочку 1 вводятцилиндрический сплошной либо полый сердечник 2. После этого передний конец заготовки подвергают обкатке, например на валковой заковочной машине. В результате обкатки переднего конца на переднем торцезаготовки оболочка и сердечник входят вконтакт и фиксируются в строго определенном положении друг относительно друга,Далее заготовку устанавливают в вертикальном положении и в зазор между оболочкойи сердечником засыпают частицы вещества,твердость которого выше твердости материалов оболочки и сердечника. Насыпной объем частиц составляет 0,4 - 0,6 объема зазора на переднем коническом подготовленном конце (параметры определены экспериментально). Далее...

Номер патента: 992601

Опубликовано: 30.01.1983

Авторы: Васильев, Гуляев, Кадинова, Калинушкин, Козинец, Красновский, Кривеженко, Кривошеева, Ланге, Легенький, Макиевский, Маркевич, Пляцковский, Пороховников, Семенов, Соломадина, Статников, Хейфец, Чихачев, Шептев, Янковский

МПК: C21D 9/08

Метки: линия, поточная, труб, упрочняющей

...с полностью иличастично удаленным гратом (послетрубосварочного стана или со склада)и по одной загружают в печь 4, гдеих нагревают до 950-1050 С и выдаютв раскатный стан 5. После раскаткигорячую трубу подвергают калибровкеили редуцированию в стане 14 (закалочное устройство 6 в этой технологии не используется), затем по холодильнику 15 передают на участок 16правки труб и высадки их концов,.Трубы с высаженными концами транспортируются холодильником 17 и рольгангом9 на стеллаж 18 промежуточного скла 65 да. После изготовления партии трубс высаженными концами прекращаютподачу труб-заготовок от трубосварочного стана к поточной линии и подвергают термическому упрочнениютрубы с высаженными концами. Для этого со стеллажа 18 промежуточногосклада их...

Номер патента: 992412

Опубликовано: 30.01.1983

Авторы: Гуляев, Новиков

МПК: B66F 1/02

Метки: винтовой, домкрат

...большого количества деталей и их с жной формы.ель изобретения - упрощение конструкции и сборки домкрата.Поставленная цель достигается тем, что в винтовом домкрате устройство ограничения перемещения винта включает в себя выполненное в крышке эксцентрическое, от ноеительно ее оси, отверстие, а в верхней части винта - кольцевую проточку, взаимодействующую своими стенками с крышкой, причем диаметр упомянутого отверстия в крышке больше диаметра резьбы винта.На фиг. 1 изображен общий вид винтового домкрата, разрез; на фиг. 2 - разрез А - А на фиг. 1 (по проточке винта).Винтовой домкрат содержит винт 1, крышку 2 с эксцентрическим центральным отверстием и корпус 3, установленный на каком- либо основании, причем Р, (Р, где Р, диаметр...
