Гуляев

Номер патента: 1249532

Опубликовано: 07.08.1986

Авторы: Гуляев, Лисник, Стасюк, Трощенко

МПК: G06F 17/11

Метки: квадратного, параллельное, решения, уравнения

...(5) определяется значение-22 а", которое поступает на второйвход второго трехвходового сумматора вычитателя 1. Второй трехвходовыйсумматор-вычитатель 1 при х = 1 насАтраивается на сложение или при х= 0 - на вычитание, благодаря чему вэтом сумматоре-вычитателе 1 по выра (г) Зр жению (6) вычисляется значение с(2- аг+ 2 Ь ) Е )+с( и Х . Зна (г)чение С поступает на первый входтретьего сумматора-вычитателя 1, агх- на второй разряд 9 выходнойшины 9 и управляющие входы вторыхсумматоров-вычитателей 1 и 3 и второго переключателя 5. Из выхода второго переключателя 5, в зависимости отзначения х = 1 или х = О, величина 4 О За или а поступает на первые входывторого сумматора 2 и сумматора-вычитателя 3. Во втором сумматоре-вычитателе 3 по выражению...

Номер патента: 1249254

Опубликовано: 07.08.1986

Авторы: Гуляев, Медунецкий, Шалобаев

МПК: F16H 55/17, F16H 55/18

Метки: зубчатое, колесо

...в частности к зубчатым передачам с беззазорным зацеплением.Цель изобретенияповышение надежности и долговечности колеса.Положительный эффект достигается путем обеспечения микроколебаний рабочих элементов колеса, являющегося люфтовыбирающим звеном зубчатой передачи с беззазорным зацеплением. Микроколебания снижают трение и износ, повышают надежность выбора люфта.На чертеже изображено зубчатое колесо, разрез. Зубчатое колесо содержит ступицу 1, установленные на ней с зазором между собой диски 2 и 3 зубчатого венца. На наружном торце диска 2 жестко закреплено кольцо 4. На торце кольца 4, ооращенном к торцу диска 2, закреплены через изоляционную прокладку 5 пьезокерамические элементы 6, подключенные к источнику высокочастотных электрических...

Номер патента: 1249157

Опубликовано: 07.08.1986

Авторы: Горбатов, Гуляев, Киселев, Кривченко, Марченко, Плюнгин

МПК: E21C 25/04

Метки: горной, исполнительный, орган

...меньшего диаметра ступицы 2 контактируют со средней частью упругих элементов 3. Между стенками цилиндрических отверстий большего диаметра ступицы 2, а также стенками аналогичных отверстий, выполненных ва втулке 4, и цилиндрической поверхностью упругих элементов 3 имеется зазор дг , В крышке 1 имеются выступы, которые входя в соответствующие пазы байонетнаго стакана 16, исключая ега провод относительно крышки 12. Попаданию штыба в полость шнеЮка и в пакеты тарельчатых пружин б ного фланца, взаимодействующего састенками выполненного в корпусешнека паза, может передавать корпусу1 шнека крутящий момент, корпус 1шнека также начинает вращаться. Приэтом благодаря наличию зазоров ь 1 и ьг 2 упругие элементы 3 деформируются в двух взаимно...

Номер патента: 1248945

Опубликовано: 07.08.1986

Авторы: Горбунов, Гуляев, Жарков, Сабанаев

МПК: B66C 23/78

Метки: аутригер, подъемно-транспортной

...усовершенствованием известного устройства по авт. св.933626.Цель изобретения - расширение эксплуатационых возможностей путем обеспечения вывешивания подъемно-транспортной машины в глубокой колее.На фиг. 1 изображен аутригер, транспортное положение; на фиг. 2 - то же, рабочее положение.Аутригер состоит из опорной плиты 1, имеющей в верхней части сферическую ча 1- ку 2 с выступами 3 на наружной поверхности чашки, домкрата 4 с шаровой пятой 5 на конце штока, внутреннего рычага 6 и наружного 7. Телескопическая тяга 8 одним концом шарнирно прикреплена к раме подъемно-транспортной машины, посредством шарнира 9 к штоку домкрата 4, а другой ее конец выполнен с захватом 10, взаимодействующим с выступами 3 сферической чашки 2. Один конец...

Номер патента: 1248741

Опубликовано: 07.08.1986

Авторы: Володарский, Гуляев, Нецецкая, Ханин, Чукмасов

МПК: B23K 20/00

Метки: биметаллических, малопластичных, плакирующим, слоем, сталей, труб

...с деформацией подиаметру до ЗОХ позволяет использовать на первом этапе предлагаемогоспособа иглу большего, чем при одностадийном прессовании, диаметра. Таким образом, применение более жесткой иглы в сочетании с относительноневысокими степенями деформации позволяет получить после первой стадиипрессования полуфабрикат с минимальной разностенностью и жестким соблюдением заданного соотношения основного и плакирующего слоев. Максимальноеи минимальное значения относительнойдеформации стенки соответствуют интервалу повышения пластичности целого ряда сталей аустенитного класса,к которым принадлежат и труднодеформируемые нержавеющие стали.После завершения первого этапапрессования полученный полуфабрикатподвергают повторному...

Номер патента: 273781

Опубликовано: 30.07.1986

Авторы: Гуляев, Замятин, Захарин, Кравченко

МПК: B01J 2/00

Метки: выращивания, кристаллов, печь

...получаемого продукта,Цель изобретения заключается втом, чтобы повысить интенсивностьработы печи и повысить качество полу.чаемого продукта. Для этого донный 15нагреватель выполнен в форме подвижной металлической пластины, на,которой помещены керамическая плитка с нагревательной спиралью, футеровка и клеммная коробка. 20На фиг. 1 изображено предлагаемое устройство; на фиг. 2 " донныйнагреватель.Шахтная электрическая печь состоит из корпуса 1, бокового нагрева- . 25теля 2, донного нагревателя 3, смонтированного на металлической пластине 4, легко вводимой в печь черезокно 5 в нижней части корпуса печи,регулирующих термопар бокового 6 и ЗОдонного 7 нагревателей, обеспечивающих надежное в заданных пределахрегулирование и стабилизацию...

Номер патента: 1245806

Опубликовано: 23.07.1986

Авторы: Винокуров, Гуляев, Казачек, Коростелев, Овчинников, Романов

МПК: F23M 9/10

Метки: топка

...1, В лентах 5 трубы расположены с зазорами 10, размеры которых меньше размеров проемов 7, Смещение лент 5 и 6 относительно друг друга может быть выполнено разведением их в фестон.Крайние ленты 6 могут быть расположены горизонтально или с наклоном (фиг, 4) в сторону стенок 9 камеры 1 под углом к горизонтали 60. Ленты 5 и 6 могут быть расположены без перекрытия в свету (фиг. 2) и с частичным перекрытием (фиг. 3 и 4). Камера 1 сгорания через сепарационную решетку 4 и выходное окно 11, проходящее по всей ширине камеры 1, сообщена с промежуточным и конвективным газоходами 12 и 13, в последнем из которых установлены пакеты4 конвективных поверхностей нагрева.Топка работает следующим образом.В камеру 1 сгорания забрасывателем 3подается топливо...

Номер патента: 1243853

Опубликовано: 15.07.1986

Авторы: Вольфович, Гуляев, Живцов, Карпов, Козлов, Лисовский, Обух-Швец, Попов, Самойленко, Ткаченко

МПК: B21B 21/00

Метки: прокатки, труб, холодной

...прокатке указ анного сортамента труб выход годногоувеличился с 67 до 74,7%.На фиг. представлено предлагаемое устройство, общий вид; на фиг.2схема перемещения роликов относительно заготовки.Устройство содержит несколькогрупп последовательно расположенныхопорных планок 1 равной длины с чередующимися на их профилированных поверхностях рабочими и холостымиучастками и взаимодействующие с планками ручьевые ролики 2 .Устройство работает следующим 4 Ообразом.3Перед каждым циклом деформирования в крайних положениях рабочейклети осуществляют подачу и поворотзаготовки (дискретная схема) или подачу и поворот осуществляют непрерывно (непрерывная схема) . Непосредственно при прокатке (фиг .2) рабочаяклеть (не показана) возвратно-поступательно...

Номер патента: 1241191

Опубликовано: 30.06.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G05B 13/02

Метки: экстремальная

...Й на входе объекта управления, в элементе 17 постоян 1 Оная составляющая сравнивается с заданным значением амплитуды Ььрй, ре-зультат сравнения интегрируется ин.тегратором 18, и .сигнал с выхода интегратора 18, пропорциональный от 15клоненияи амплитуды Й от заданногозначения Ь 8, поступает на управляющий вход интегратора 3. При этом изменяется коэффициент передачи интегратора 3, а амплитуда Ь 1 поддержива 20ется постоянной равной Ьд ,9ьСистема работает следующим образом.Основной канал оптимизации осуществляет поиск экстремума выходаобъекта управления, работая с какимто значением периода пробного воздействия, определяемый суммой сигналов на входах генератора 1, Генера-1тор 1 преобразует сумму сигналовс выхода дифференциатора 5 и...

Номер патента: 1240387

Опубликовано: 30.06.1986

Авторы: Гуляев, Кривицкас, Стирка

МПК: A01G 23/06

Метки: корчевки, пней

...г, Ужгород, ул. Проектная,4 1 1Изобретение относится к мелиорации и может быть использовано при подготовке закустиренных земель под сельскохозяйственное использование.Цель изобретения - повышение производительности.На чертеже изображена схема размещения рабочего органа для реализации предлагаемого способа корчевки пней.Сущность предлагаемого способа состоит в том, что машина подъезжает к пню и эаглубляет под него рабочий орган 1, При этом в отверстие в нижней части рабочего органа забивается грунт, Затем производится подача газов из баллонов 2 и 3 по газопроводам 4 и 5 в эжектор 6 и далее через клапан 7 - вовнутрь рабочего органа 1 в верхнюю его часть. Сразу после подачи смеси газов включается тумблер 8 и производится замыкание...

Номер патента: 1237538

Опубликовано: 15.06.1986

Автор: Гуляев

МПК: B62B 7/08

Метки: валерика, детская, коляска, складная

...со средним членом рукояти 16. Раскосы 8 прикреплены с помо 1 ць 1 о П-образных соединительных элементов 17. Коляска сцабжена известными устройствами для удержания ее в крайних положениях, амортизаторами и тормозом, а жесткие несущие элементы сиденья и спин ки покрыты мягкими тюфяками (не показано). Прц складывании коляски части 6 и 7 жесткого несущего элемента спинки 4 образуют нишу 18, т.е. части 6 и 7 ограничивают пространство, в котором располагаются цасти 5 жесткого несущего элемента сиденья 3 подобно тому, как листы (Ниги располагаются в пространстве. ограциценном ее обложками и корешком.Место крепления верхних концов раскосов 8 к жесткому несущему элементу сид=нья 3 смещено назад относительно пальцев 1. Поэтому при повороте...

Номер патента: 1236500

Опубликовано: 07.06.1986

Авторы: Гуляев, Спиченков, Стасюк, Чаплыга

МПК: G06F 17/16

Метки: вектор, вычисления, вычислительная, матрицы, однородная, параллельная, произведения, структура

...схема однородной параллельной вычислительной структуры для вычисления произведения матрицы на вектор при ш щ 3, ищ 4; на фиг. 2 схема блока сумма торов К-й строки 1-го столбца матрицы е и сформируем матрицу бипар тон нида и векторы бипарных элементов соотвственно(4) О реализуется выражение Ь + АЬ, когда1., = 1, = Ь 2 = О, то вычисляетсятолько произведение матрицы А навектор Ь (каждый двухвходовый сумматор 20 блока сумматороввыпо 2(нен на интегральной схеме и реализует операцию суммирования, когда наего управляющем входе единичный сигнал, и пропускает информац:(ю с первого входа на выход без иэменеыия,когда на его управляющем входе нулевой сигнал)После подачи исходнойинформации в схеме устройства протекает переходной процесс, по...

Номер патента: 1236486

Опубликовано: 07.06.1986

Авторы: Бабич, Гуляев

МПК: G06F 11/26

Метки: логических, матриц, программируемых

...егоуниверсальным тест-набором наблюдаютследующие последовательности значений сигналов на выходах устройства.На выходе 13: при подаче Т 1 наблюдают последовательность 101101, приподаче Т 2 - последовательность111111111 при подаче ТЗ - последовательность из 80 нулей (для каждоготеста В из тест-набора Т 2 подаетсявесь тест-набор ТЗ - 10 тестов).На выходах 20 (1). при подаче Т 1наблюдают последовательность 111000,при подаче Т 2 - последовательность110101 О при подаче ТЗ для В, изТ 2 (обозначим ТЗ В) - последовательность 0101011111 при подачеТЗ В - последовательность 0111100111при подаче ТЗ Б - 0000000000, приподаче ТЗ Б - последовательность0110111110; при подаче ТЗ Б 0000000000 при подаче ТЗ Б11110 11110; при подаче ТЗ В0110111011, при...

Номер патента: 1235921

Опубликовано: 07.06.1986

Авторы: Волков, Гуляев, Майоров, Маргулис

МПК: C21C 5/50

Метки: конвертер

...зубчатым (шницевым) венцом соединено кинематически с наружным зубчатым (шлицевым) венцом, выполненным на приводной цапфе 5, Гибкое колесо 15 посредством волнового зацепления связано с жестким зубчатым колесом 16, неподвижно установленным в корпусе 17. На последнем установлен электродвигатель 18, связанный соединительной муфтой 19 с валом 20, который при помощи двойной зубчатой муфты 21 соединяется с генератором 22 волн, установленным внутри проставочного кольца 23 гибкого колеса 15.Крутильная жесткость гибкой муфты 14 меньше крутильной жесткости 35921 2 гибкого колеса 15. Это условие обеспечивает ступенчатое и последовательное гашение динамических возмущений.Устройство работает следующим 5 образомЭлектродвигатель 18 привода 6...

Номер патента: 1235775

Опубликовано: 07.06.1986

Авторы: Гуляев, Лобань, Мельников, Милованов, Шерманов

МПК: B61F 5/00

Метки: верхнего, железнодорожного, конца, крепления, люлечного, подвески, подвешивания, средства, транспортного

...4 Редактор А, ШишкинаЗаказ 2975/16ВНИИПИпо д33035 МоФилиал ППП Изобретение относится к железнодорожному транспорту и касается конструкции устройств подвешивания кузова.Цель изобретения - повышение надежности и долговечности. 5На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - сечение А-А на фиг. 1,Устройство крепления верхнего конца подвески 1 люлечного подвешивания кузова на кронштейн 2 тележки состоит из шарнир 10 ного сферического соединения, связывающего подвеску с кронштейном 2, расположенные концентрично подвеске верхний стакан 3 с прорезью 4, нижний стакан 5, и пружины 6, расположенной между фланцами стаканов. Нижний стакан 5 жестко связан с кронштейном 2. Подвеска 1 на верхнем конце имеет серьгу 7, на которой...

Номер патента: 1235515

Опубликовано: 07.06.1986

Авторы: Гуляев, Кислицина, Подольский, Трифонов, Хайров, Чуковенков

МПК: B01D 3/42

Метки: процессом, ректификации, экстрактивной

...задания регулятора расхода сырья 9 ртекущее и предыцущее значения концентрации легкокомпонента в составе сырья, измеряемый датчиком 7,; 5 ОВ устройстве используются понятияо внутренней флегме, внутреннем флегмовом числе и степени насьвценияэкстрагента. Величина внутренней флегмыСе определяется иэ следукюцего вы- ражения1235515 4 КК- постоянные коэффициенты. Величина внутреннего флегмового числа определяется иэ соотношенияР Р гДе С Сз, расчетное значениерасхода внешней флегмы н расчетное значение задания регу;лятору расхода экстрагента 3;- текущее значение температуры экстрагента,измеряемое датчиком5 10Р(6) Степень насыщения экстрагентаКопределяется из выражения ю С;) (К+ Кт Рв;) Кнас где р - текущее значение давления, При...

Номер патента: 1199153

Опубликовано: 07.06.1986

Авторы: Гуляев, Ждан, Пономарев, Сульженко

МПК: H01L 21/66

Метки: границе, полупроводник-диэлектрик, раздела, состояний, характеристик, электронных

...фиг.1 показана зависимостьамплитуды тестового сигнала от напряжения смещения, на фиг.2 - зависимость плотности электронных состояний на границе раздела полупроводник-диэлектрик от величины поверхностного потенциала полупроводникагде о - заряд электрона;К - постоянная Больцмана;Т - температура измерений0 - амплитуда тестового сигнала,"П - напряжение смещения;И - плотность электронныхсостояний на границераздела полупроводник-диэлектрик;9 - поверхностный потенциал5полупроводника .Пример реализации способа.Определяют характеристику электронных состояний на границе с раздела полупроводник-диэлектрик в структуре метал-диэлектрик-полупро" водник (МДП) в виде функции плотности электронных состояний в зависимости от величины...

Номер патента: 1234395

Опубликовано: 30.05.1986

Авторы: Гуляев, Кипер, Михеев, Родионов, Русинов, Тучинский

МПК: C07C 11/18, G05D 27/00

Метки: диметилдиоксана, процессом, синтеза

...предварительно прошедшую через теплообменник 2: Расходы углевоДородной фракции и формальдегидной шихты измеряются датчиками 3 и 4. Составы углеводородной фракции и формальдегидной шихты измеряются анализаторами (датчиками) 5 и 6. Температура углеводородной фракции и формальде 40 гидной шихты измеряется датчиками 7 и 8: Температура в нижней части реактора, измеряемая датчиком 9, регулируется регулятором 10 воздействием . на клапан 11, Температура в верхней45 части реактора, измеряемая датчиком 12, регулируется регулятором 13 воздействием на клапан 14. Расход конденсата вреактор Нзмеряетсядатчиком 5. Температуры конденсата на входе и выходе иэ реактора измеряются дат 50 чиками 16 и 17. Система управления содержит также блок 18...

Номер патента: 1233273

Опубликовано: 23.05.1986

Авторы: Гуляев, Кириллова, Куценко

МПК: H03K 17/72

Метки: коммутатор

...коды, поступившие на их первые (информационные) входы.Одновременно импульс запуска поступает на вход ждущего мультивибратора 15, который вырабатывает импульс по его заднему фронту. Этот импульс устанавливает триггер 11 в единичное состояние, Высокий уровень с выхода триггера 11 запускает генератор 12 импульсов, который начинает вырабатывать импульсы, поступающие на третие входы (тактовые) первого 16 и второго 17 счетчиков каждой времязадающей ячейки 3, а также на третий (тактовый) вход датчика 10 времени.Первый 16 и второй 17 счетчики работают в режиме вычитания, поэтому код, записанный в них, начинает уменьшаться. Для правильной работы устройства необходимо, чтобы код, записанный в первый счетчик 16, был всегда меньше кода, записанного...

Номер патента: 1233141

Опубликовано: 23.05.1986

Авторы: Гуляев, Кедровский, Лисник, Стасюк, Чаплыга

МПК: G06F 17/16, G06F 17/17

Метки: вычислительное, матричное

...которого на выходе первого сумматора 3 образуется значение За, которое поступает навторые информационные входы всехмультиплексоров 4 и хранится до момента подачи на входы 5 и б новых аргу- О ментов. Кроме того, значение а поступоступает на вход второго операнда второго сумматора-вычитателяпервой группы, Во втором сумматоре-вычитателе 1 первоц группы реализуется в соответствии с формулой (5) вы"ф(1 -ъ Д (1 ч("1ражение Ь - 2 а ь= Ь , благо"(т 1 даря чему вычисленное значение Ьс его выхода пос.тупает на вхоц первого операнда третьего сумматора-вычитателя 1 первой группы, а на входе знакового разряда второго сумматоравычитателяпо выражению (5) обраг зуется значение второго разряда результата искомого неизвестного ,гЗпначение м...

Номер патента: 1229752

Опубликовано: 07.05.1986

Авторы: Блинов, Богданов, Гуляев

МПК: G06F 7/04

Метки: допусками, сравнения, чисел

...машин,Цель изобретения - упрощение устройства.На чертеже приведена блок-схемаустройства.Устройство содержит реверсивныйсчетчик 1, регистры 2 и 3, элементы4 и 5 сравнения, группу элементовИ 6, элементы И 7-10, элементы ИЛИ 11и 12, генератор 13 импульсов, кольцевой сдвигаюппий регистр 14, вход15 начальной установки, вход 16 запуска, группы входов разрядов сравниваемого числа 17, нижнего 18 иверхнего 19 допусков, выходы 20-22,Устройство работает следующим образом,При включении питания генератор2513 импульсов устанавливается в запертое состояние (не показано), в регистры 2 и 3 по группам 18 и 19 входов записываются значения нижнего иверхнего допусков соответственно.Затем на вход 15 подается сигнал, по ЗОкоторому через открытую...

Номер патента: 1226641

Опубликовано: 23.04.1986

Авторы: Гуляев, Дорух, Ермоленко, Криуленко

МПК: H03M 1/00

Метки: времени, интервале

...триггера 9 и выходной шиной 12 0 52030 35 50 преобразователя, а выход - с вторым входом первого интегратора 1.Преобразователь работает следуюгцим образом,В момент времени 11 приходит импульс свыхода генератора 8 и устанавливает тригпры 9 и 10 в состояние, при котором ключ4 подключает к второму входу интегратора 1 отрицательное опорное напряжение - Лоа блок 7 выключается. После этого напряжение на выходе интегратора 1 линейнонарастает со скоростью1-1 о БТгде Ь. -- измеряемое напряжение;т -- постоянная времени интеграторови 5,а напряжение на выходе интегратора 5 линейно убывает со скоростью 1 Л./т. В момент времени 1 напряжения на вы. ходах интеграторов 1 и 5 оказываются равными, и блок 6 срабатывает, что приводит, в свою очередь, к...

Номер патента: 1226502

Опубликовано: 23.04.1986

Авторы: Гуляев, Плескач, Стасюк

МПК: G07C 3/00

Метки: оборудования, работы, ресурса

...после его работы в течение интервала времени (0,) представляется )зыражениемг25 Е = Р - (д , (4) где В ю - начальный ресурс объектаконтроля.Устройство работает следующим об- ЭО разомЭлектрический сигнал Т интенсивности внешнего воздействия па объектконтроля от датчика 1 поступает навход нелинейного преобразователя,осуществляющего преобразование, в 35соответствие с выражением (1). Впреобразователе 4 в соответствии свыражениями (2) сигнал контролируемого параметра Т преобразуется впоследовательность дискретных импульсов, частота следования 1 (2)которых зависит от текущего значениярасхода ресурса объекта в единицу , времени с О). С выхода преобразователя последовательность импульсовс частотойИ) поступает на входысчетчиков 5 и 8.,В...

Номер патента: 1226494

Опубликовано: 23.04.1986

Авторы: Гуляев, Дорух, Ермоленко, Криуленко

МПК: G06G 7/36

Метки: квадратного, корней, приведенного, уравнения

...содержит сумматор 1,квадраторы 2 и 3, сумматоры 4 и 5,входы 6 и 7 выходы 8 и 9.Устройство работает следующим образом.На вход 6 устройства поступаетсигнал, равный свободному члену иприведенного квадратного алгебраического уравнения.На вход 7 поступаетсигнал, равный половине второго коэффициента р этого уравнения.Сигнал 0 с выхода сумматора 1поступает на неинвертирующий входсумматора 4, первый инвертирунищийвход сумматора 5, второй неинвертирующий вход сумматора 1 и вход квадратора 3.Сигнал на выходе сумматора описывается уравнениемО,= - -и,- и,откудаО =Поэтому сигналы на выходах устройства имеют вид Заказ 2136/50 Тираж 671ВНИИПИ Государственного по делам изобретений и 113035, Москва, Ж, Раушска 5 Формула изобретения...

Номер патента: 1226397

Опубликовано: 23.04.1986

Авторы: Балашов, Гуляев, Юрчик

МПК: G04F 10/04

Метки: времени, срабатывания, электромагнитных, элементов

...9 импульсов подключен к второму входу элемента ИЛИ 4,Устройство работает следующим образом.Перед началом работы триггер 5 устанавливается в исходное состояние (цепи установки на чертеже не показаны). При этом электронный ключ 6 закрыт, а на выходах формирователя 9 импульсов и дифференцирующей цепочки 3 устанавливается сигнал низкого уровня.При подаче на обмотку электромагнитного элемента 2 напряжения включается триггер 5, что приводит к открыванию электронного ключа б, При этом происходит заполнение счетчика 7 импульсов импульсами от генератора 8 импульсов. Одновременно Формирователь 9 импульсов формирует выходной сигнал, который закрывает элемент ИЛИ 4 на время, определяемое неравенствомл Ь 2, сьс ф пах сра 8 ;,- длительность...

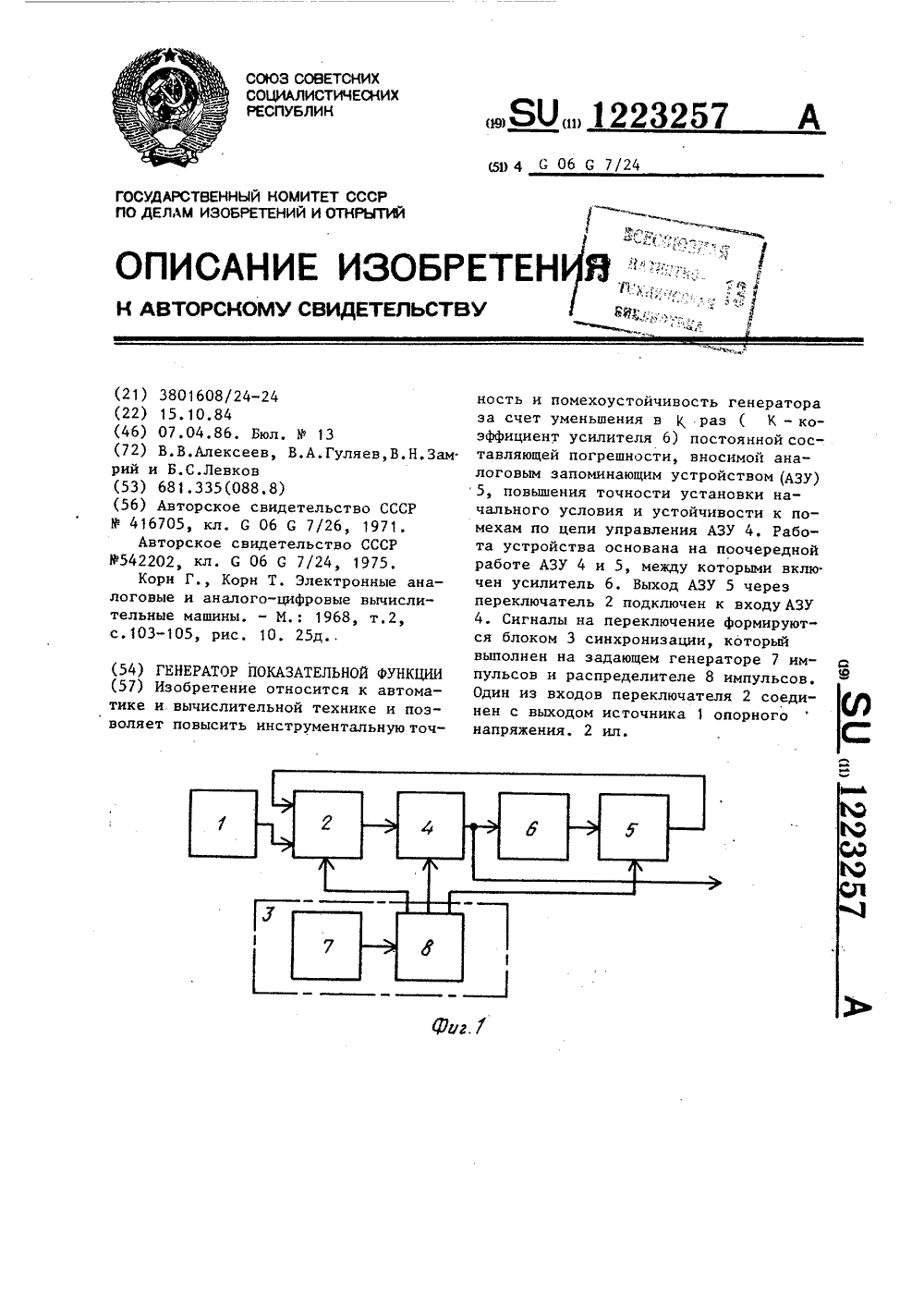

Номер патента: 1223257

Опубликовано: 07.04.1986

Авторы: Алексеев, Гуляев, Замрий, Левков

МПК: G06G 7/24

Метки: генератор, показательной, функции

...7 импульсов информационный вход запоминающего устройства 4через второй выход распределителя 8импульсов включается, и на выход запоминающего устройства 4, а следовательно, на выход генератора показательной функции поступает начальноенапряжение, умноженное на коэффициентПри этом информационный входзапоминающего устройства 5 через третий выход распределителя 8 импульсовотключается,и на выходе запбминающего устройства 5 имеется напряжениезапомненное в первом такте работы,В третьем такте работы задающегогенератора 7 отключается информационный вход запоминающего устройства4, и на его выходе, т.е. на выходегенератора показательной функции, 30имеется напряжение, запомненное вовтором такте работы (начальное напряжение, умноженное на...

Номер патента: 1223181

Опубликовано: 07.04.1986

Авторы: Гуляев, Дорух, Ермоленко, Криуленко, Рыбинский

МПК: G01V 5/04

Метки: двух, измеритель, импульсных, интенсивностей, отношения, потоков, случайных

...сигналам на их вторых входах. Злементы Ии 8 при наличии сигналов, соответст" вующих логической "1", на обоих своих входах вырабатывают на своих выходах импульсы, соответствующие логичес(3) кой "1" (фиг.2, диаграммы 28 и 29),которые поступают на входы одновибраторов 5 и 6 соответственно, Одновибраторы 5 и 6 срабатывают по переднему фронту поступивших на их входыимпульсов, в результате чего на ихвыходе генерируются импульсы длительностью о (фиг.2, диаграммы 30 и 31),которые поступают на управляющие входы ключей 17, 1 О и 18,Таким образом, сигналы, соответствующие логической "1", на выходаходновибраторов 6 и 5 повторяют сигналы, соответствующие логической"1" на выходах одновибраторов 3 и 4соответственно, если эти сигналы...

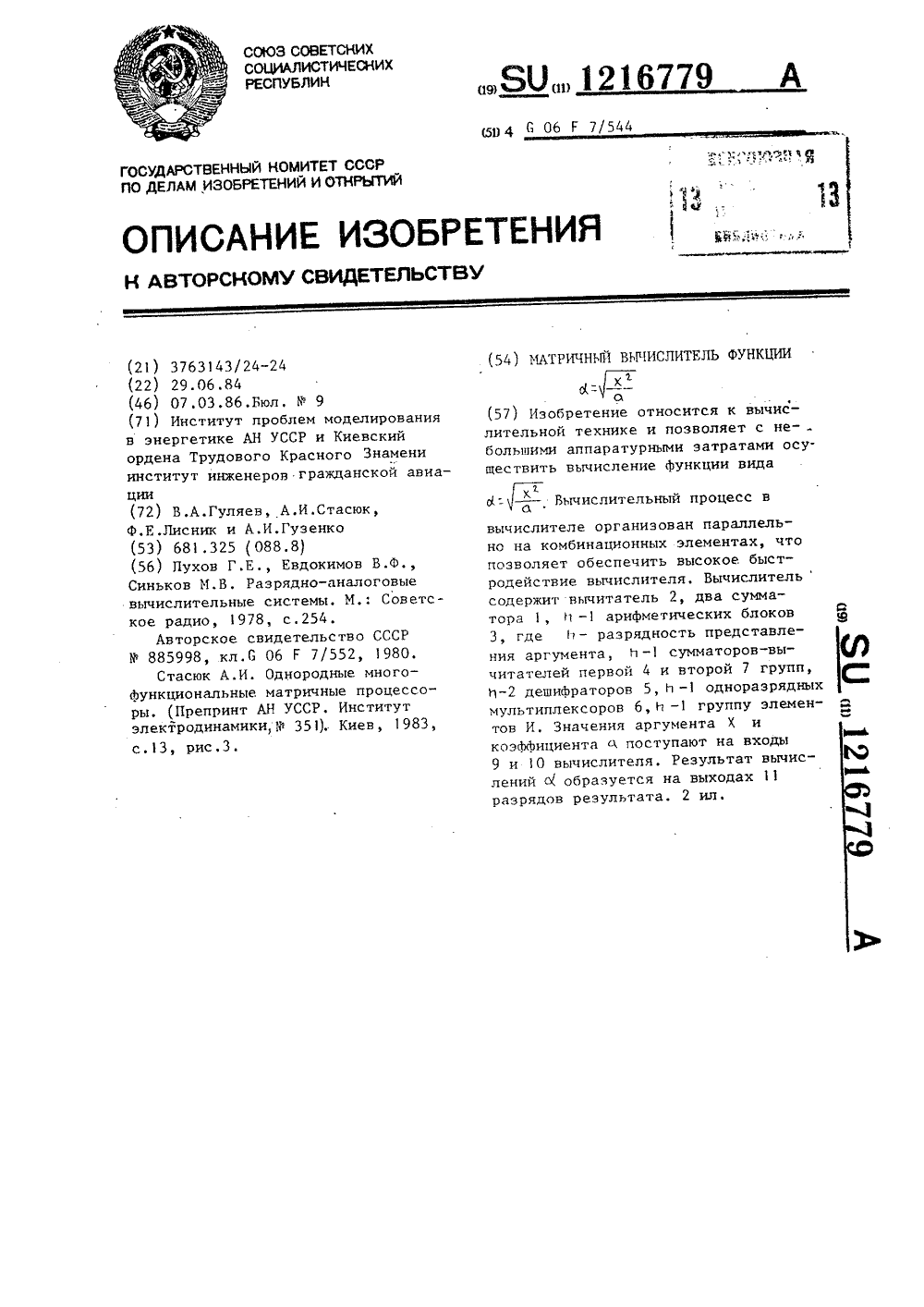

Номер патента: 1216779

Опубликовано: 07.03.1986

Авторы: Гузенко, Гуляев, Лисник, Стасюк

МПК: G06F 7/544

Метки: вычислитель, матричный, функции

...разряда искомого вектора какЧ(1) Ч 1,Х ЭО ч(1 . Ч(1 -1 ч Ч(1) сг Ч -1 чХ:2 Х -2 оО(,с(о(: 2 оч(ч Ч ф 45 (з 1чо Ч Г -1 Ч ч(1) -3 ч о 1, Х ) О , ч(21 о (г)2 ас) + 2 )к,о(: 1 о ч1 ф ч1 . д чо -Зч40 45 50 55 операндов сумматоров-вычитателейпервой 4 и второй 7 групп соответственно. В первом сумматоре-вычитателе 4 первой группы по выражению (41 определяется значениер "(гаЫ , которое подается со сдвигомна вход третьего операнда блока 3.В первом сумиаторе-вычитателе 7второй группы по выражению (4)Ч цг)определяется значение ао( 1 , которое подается со сдвигом на входчетвертого операнда первого блока 3 и на входы первых операндовсумматоров-вычитателей 4 и 7 первой и второй групп. И, наконец,в первом блоке 3 по выражениям (5)и (6)...

Номер патента: 1212965

Опубликовано: 23.02.1986

Авторы: Гуляев, Козлов, Котов, Николаев, Шолохова

МПК: B01D 61/02, B01D 61/44, C02F 1/44 ...

Метки: вещества, вод, неорганические, поверхностно-активные, содержащий, соли, сточных

...3,0 г/л хлористого натрия, 0,008 г/л алкилсульфаната натрия и 0,004 г/л лейка -нала а также 43 л концентрата с содержанием 48 г /л хлористого натрия,0,187 г/л алкилсульфаната натрия и0,169 г/л лейканола, Соотношениеобъемов фильтрата и концентрата приобратном осмосе 2,0:1.П р и м е р 3. Очистку серума проводят аналогично примеру 1, но дляультрафильтрационного разделения используют мембрану УАМдиаметрпор 5 нм). В результате разделенияконцентрат после ультрафильтрациисодержит 48 г/л хлористого натрия,1,593 г/л алкилсульфоната натрияи 1,138 г/л лейканола, Фильтрат содержит 48 г/л хлористого натрия,0,058 г/л .алкилсульфоната натрияи 0,028 г/л лейканола. Выход по току при электродиализе фильтрата после ультрафильтрации составляет...

Номер патента: 1211657

Опубликовано: 15.02.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G01R 19/02

Метки: действующего, значения, линейный, переменного

...- постоянный ток, пропорциональный сигналу 11вылК этому же входу усилителя разбаланса 6 через сумматор 5, предназначенный для суммирования постоянных напряжений, подводится ток, пропорциональный сумме постоянного напряжения 17смешения усилителя разбаланса 6 и постоянного напряжения 11 ы, Усилитель раэбаланса 6 охвачен параметрической обратной связью через балансирующий транзистор 9, поэтому при подаче входного напряжения 11 (С) выходное напряжение разбаланса вызывает изменение проводимости канала балансирующего транзистора 9 и одновременно через сумма-: тор 1 О изменение проводимости канала транзистора 1.Зависимость проводимости С ка 9 нала балансирующего транзистора 9 от входного сигнала Бвл(С), напряжения 0 и напряжения...
