Гришин

Номер патента: 1225625

Опубликовано: 23.04.1986

Авторы: Войцеховский, Выдрин, Гришин, Гулько, Лойферман, Нагорнов, Панов, Петров, Рыбаков, Шустов, Щербанюк

МПК: B21B 13/00

Метки: клеть, прокатного, рабочая, роликового, стана

...5 в расточкахстанины 1 относительно оси нижнегорабочего валка 4 известным образом,например с помощью планок 11,Станина 12 рабочей клети роликово, го стана (фиг. 4-8) с нижним 13 и верхним 14 рабочими валками скреплена с траверсой 15, которая посредством цапф 16, соосных средней линии калибра (линии волочения, прокатки), шарнирно соединена с подшипниками 17, закрепленными на стойках рамы 18 известным образом, например с помощью болтов 19. На корпусе подшипника 17 смонтирован червячный редуктор 10, червяк 21 которого находится в зацеплении с червячным колесом 22, снабженным шлицевым соединением. С помощью шлицевого соединения червячное колесо 22 сопряжено с цапфой 16, на которой установлен указатель 23 с двумя шкалами, первая из которых...

Номер патента: 1225584

Опубликовано: 23.04.1986

Авторы: Алексеев, Голованов, Гришин, Грузин

МПК: A62C 3/02

Метки: диагностики, лесных, пожаров

...а затем и суммарного теплового потока в любой точке фронта гюжара. Определение характеристик пожара позволяет идентифицировать его тип, а также оценить тепловое воздействие со стороны фронта пожара на окружающую среду и произвести оптимальную расстановку сил и средств пожаротушения. Данный способ предполагает оперативное поступление информации из зоны пожара, а также контактное зондирование с безопасного расстояния. На чертеже изображена схема расположения контейнеров-зондов с термопарами н датчиками суммарного теплового потока во фронте лесного пожара, вид сбоку.На чертеже обозначены контейнеры-зонды 1 и 2, Л 1 - ширина фронта пожара.Пусть в некоторый момент времени известен контур лесного пожара, определенный с помощью ИК-сканера с...

Номер патента: 1224977

Опубликовано: 15.04.1986

Авторы: Гришин, Крутчинский

МПК: H03H 11/16

Метки: активный, контур, фазовый

...11 и 10;сопротивление резистора 13;сопротивления резисторов б и 7;емкость конденсаторов 5 и 4; К и К С и С,добротность нуляфункции Р (р);где П ину ИРПЙусиления ОУ 2К и К 6выражения (2ится, а новоеюса будет сов л при Э тотом,какота сд,ие часадать с частоощад видно изне изметоты по 1Я =- добротность полюсаР :1Р функции Р (р),Зависимость модуля комплексногокоэффициента передачи от частоты,(Ы, Ы)Ы 3 7.Из выражения (3) следует, чтопри Йг - С 1 р Иг гЯР и Кб К 7модуль коэффициента передачи активного КС-фазового контура частотно независим и равен единице, что реализуется только при идеальных ОУ.При использовании реальных ОУ изза ограниченности их площадей усиления П = р,ы (где 11 - коэффициентусиления ОУ йа постоянном токе, а ячастота, на...

Номер патента: 1224534

Опубликовано: 15.04.1986

Авторы: Блумберга, Вейденберг, Гришин, Ильин, Царс

МПК: F28C 3/06, F28D 5/00

Метки: осушки, охлаждения, парогазовых, потоков, теплообменник

...предприятие г.ужгород, ул.Проектная, 4 Изобретение относится к теплотехническому хозяйству промышленных предприятий и может быть использовано для утилизации теплоты парогазовых потоков с одновременной их осушкой.ФЦель изобретения - повышение степени осушки парогазовых потоков и обеспечение более глубокой утилизации тепла. 10 На чертеже дана принципиальная схема предлагаемого устройства,Контактный теплообменник содержит патрубок 1 для подвода парогазовой смеси, орошаемую 2 и неорошаемую 3 теплообменные поверхности, выходной патрубок 4. Оросительная система контактного теплообменника состоит из разбрызгивающего устройства 5, емкости сборника 6 орошающей жидко- сти, циркуляционного насоса 7 и патрубка 8 отвода...

Номер патента: 1224312

Опубликовано: 15.04.1986

Авторы: Воронов, Галыбин, Гришин, Джинчарадзе, Ельшевская, Емельянов, Лыкин, Ниазашвили, Новиков, Сергеева, Слышенкова

МПК: C08L 9/00

Метки: резиновая, смесь

...аналог прототнцаналог аиалог 100 100 10052 52 32 32,0 Февил -иа 6 тиламииОкись цепка 1,01,0 0,5 3,0 ,0 1,0 0,5 0 5 0,5 0,5 1 эО 1 рО 5,0 З,о 4,0 4,0 4,0З,о Э,О 3,0 3,0 3,7 3,7 5,0 Текиически 33углерод 40,0 40,0 50,0 70,0 50,0 50,0 50,0 50,0 50,0 590 656 65,6 33 оверкиостиоактивное вецествнСиитаиол ДС1,5 гаЭщат адсорЕцвовиойочисткиа 1,5 0,5 20 10 0.5 30 - . 11 О 10 30 в 1 1Изобретение относится к. резиновым смесям на основе ненасыщенных каучуков и может быть использовано в шинной и резинотехнической промьппленности.Цель изобретения - улучшение пластоэластических свойств резиновых смесей и усталостной выносливости резин. Кроме того, полученные резины характеризуются более высокими значениями сопротивления тепловому старению и...

Номер патента: 1222521

Опубликовано: 07.04.1986

Авторы: Гришин, Паули, Романец, Сиротин

МПК: B24D 3/34

Метки: абразивного, инструмента, пропитки

...Насле заполнения камеры 1 глицерином осуществляют его циркуляцию через патрубок 8 в течение 10 мин с трехкратным обменом жидкости при одновременном ее охлаждении. За 10 мин температуру глицерина пони. жают до 100-90 С, снижая ее со скооростью порядка 5"6 град/мин. Охлаж дение глицерина осуществляют нрапуская его через холодильную камеру (не показано). Затем циркуляцию глицерина прекращают и удаляют его из камеры через патрубак 6. В результате 50 циркуляции глицерина и охлаждения его до 90-100 С в абразивном бруске происходит затвердевание серы на глубину 10-15 мм, После удаления глицерина из камеры бруски из нее извлекают и выдерживают на воздухе в течение 10-15 мин до затвердевания серы по всему объему бруска; Бруски имеют чистую...

Номер патента: 1219166

Опубликовано: 23.03.1986

Авторы: Вильнер, Гришин, Нижегородов

МПК: B05C 3/09

Метки: нанесения, окунанием, покрытий

...находящейся в верхнемположении каретки 4, крепятся изделия 3.При включении привода 5 подъема через 3. Устройство по п. 1, отличающееся тем, что система уравновешивания выполнена в виде противовеса с амортизаторами, соединенного посредством гибкого элемента с кареткой и приведенного в равновесие с ней без изделий. конические колеса б и 7 приводится во врашение вал 9. При этом подпружиненный палец 10, перемешаюшийся по непрерывному пазу, переходит в часть паза а, с большим шагом сообшая каретке 4 поступательное движение вниз в направляющих 8 и обеспечивая быстрое опускание изделий 3 в ванну 1 (при одновитковом пазе этого направления - за один оборот вала 9). Кроме того, нарушение равновесия системы каретка 4 - противовес 14 за счет веса...

Номер патента: 1217952

Опубликовано: 15.03.1986

Авторы: Гришин, Михеев

МПК: D03J 1/14

Метки: машине, механизм, нитей, основопроборной, переноса, пробираемых, фиксации

...перемещения. На нижнемносителе 1 установлены захваты 3 дляпереноса основной нити под проборкуиз положения А в положение. Б, приэтом каждый иэ захватов 3 включаетшарнирно установленную на оси 4 носителя 1 подпружиненную губку 5,имеющую выступ 6 для контактирования с упорами 7, и жестко закреплен"ную на носителегубку 8. Губка 5посредством пружины 9 прижата плоскостью О к плоскости 11 неподвижнойгубки 8. На верхнем носителе 2 надсоответствующими захватами 3 жесткоустановлены нитенаправители 12.Бесконечные гибкие носители 1 и 2установлены на приводных шкивах 13 и14, жестко соединенных между собойполым валом 5. Внутри полого вала15 коаксиально ему установлен вертикальный вал 16, связанный с приводоммашины. На полом валу 15...

Номер патента: 1216386

Опубликовано: 07.03.1986

Авторы: Гришин, Круглов, Лубченко, Маслов, Милентьев, Ровенский, Савенков, Слютенко, Чемерис

МПК: F01N 7/10

Метки: внутреннего, выпускной, двигателя, двухтактного, коллектор, сгорания

...обечайку 1 с перегород-. кой 2, две гаэоотводные полости 3 и 4 для раздельного отвода газов от двух групп цилиндров 5 и 6 и направляющие лопатки 7 с межлопаточными каналами 8, установленные в выхлопных патрубках 9.Перегородка 2 и газоотводные полости 3 и 4 размещены внутри обечайки 1. Полости 3 и 4 разделены перегородкой 2 и подсоединены через выхлопные патрубки 9 к соответствующей группе цилиндров 5 и 6. Иежлопаточные каналы 8 снабжены горловинами 10 с минимальным проходным сечением. Центральная ось 11 обечайки 1 и ось 12 входного окна 13 расположены в продольной плоскости 14 цилиндров 5 и 6.Направляющие лопаткиустановлены между двумя стенками 15 и 16 выхлопных патрубков 9.Газоотводные полости 3 и 4, выполнены в виде овала,...

Номер патента: 1215966

Опубликовано: 07.03.1986

Авторы: Берелет, Гришин, Морозенко, Проволоцкий

МПК: B24C 1/00

Метки: площади, следа, струи

...определение формы и плоШади следа струи. Зная эти: параметры, можно назначить определеное количество проходов при обработке деталей. При этом важно, какую плошадь можна обработать за один проход, насколько распыляется цилиндрическая или плоская струя, превращаясь в коническую, особенно при обработке струями с большой длиной, с углами атаки менее 45.Для этих целей выбирается контрольный образец из прозрачного материала, например, из стекла, размеры которого должны быть в 2-3 раза больше площади среза сопла. Под контрольный образец подкладывают фотопластинку, предохраняя ее от засвечивания, Контрольный образец вместе с фотопластинкой закрепляют в гидроабразивной установке. Струйному аппарату создают условия, аналогичные условиям, при...

Номер патента: 1214713

Опубликовано: 28.02.1986

Авторы: Банников, Вакаренко, Гришин, Иващенко, Парфенов

МПК: C10B 41/04, G05D 27/00

Метки: выдачи, кокса, коэффициента, равномерности

...печей за смену;6 - количество печей, включенных в расчетный граИзобретение относится к автоматизации технологических процессов иможет быть использовано в коксохимической промьппленности.Целью изобретения является повышение точности и расширение функциональных возможностей устройстваопределения коэффициента равномерности выдачи кокса.На чертеже представлена структурная схема устройстваУстройство содержит блок 1 регистрации загрузки печей, блок 2 вычитания,печатающий блок 3, блок 4 задания,блок 5 сравнения, блок б задания периода коксования, блок 7 регистрациивыдачи печей, счетчик 8, блок 9умножения, блок 10 деления и индикатор 11,Устройство позволяет определитьдва коэффициента равномерности выдачи кокса - общий (...

Номер патента: 1214687

Опубликовано: 28.02.1986

Авторы: Борисов, Бочаров, Воронов, Галыбин, Гришин, Ельшевская, Маслихова, Моргунов, Ниазашвили, Сергеев, Сергеева, Слышенкова, Фролов, Ходжаева

МПК: C08K 5/098, C08L 9/00

Метки: каучука, ненасыщенного, основе, резиновая, смесь

...относится к резиновой промышленности, в частности к разработке резиновой смеси на осно" ве ненасыщенного каучука.Целью изобретения является повышение усталостной выносливости вулканизатов и удешевление смеси. П р и м е р . Резиновую смесь, состав которой приведен в табл.готовят в резиносмесителе в две стадии при частоте вращения роторов 60 мин . На первой стадии в резиносмеситель вводят каучук, наполнитель мягчитель, противостаритель и диспергатор " 1,5 мас.ч. жирной кислоты микробного жира Фракции С,-С,В,1214687 2на второй - вулканизующий агент,ускоритель вулканизации, антискорчинг,Продолжительность смешения подБ давлением на первой и второй стадиях 210 и 90 с соответственно,Вулканизация образцов осуществлялась в вулканизационном...

Номер патента: 1214685

Опубликовано: 28.02.1986

Авторы: Гришин, Гузеев, Зверева, Палаева, Попов, Потепалова, Савельев

МПК: C08K 9/06

Метки: кремнийсодержащего, модифицированного, наполнителя

...ЛЫ 1 сГЗ О ВО З 01:.0 Л 7 ЩЬ11 а "1 Г сЛс 01РЛИУ (с 1 ИИ Г СНЦЕт" 1 . 1 с;Е 0, асК СГЗСО КО- -(1 сна (1",.;1:1 С(0 Гг ПолНнва тгмЕНЬ -, - ,1 - ,Ц;.,П,;,. -;ОГИ, Е;,В;, Г 1)И,;ИГО.0 ПО;:;.су еп,лН 110 оси пди раз ,:ьс(. ИВА-а Ге)11 Га н(:.110 лпому покрь-йНст ИВ ны 10 Н) Г(-". я ВО. м 1:Оом)3 ПЛ С( НбрсЗИВНОГО Зкосс Пс, алть.,:, з;:еГО Оборгдов(ня, УвесЗ)11(Г)1 т)с 11 П 1 1)а ВЫШЕ бО МаС ЧсЗЭ ,1( Ггс"сс с СВОЙСТВ Ка Г, ."гсДЕ К УВЕЛИЧЕНИ 10 ПРОДОЛг. е:)ь,:ссл:, ь:Одиф;1;апик необходи")с Г :1)ацки ЗНВЧИТСЛЬНЬХ КОЛИ,0.1:Ос.: ) . ,з:".:.ЗВ 1 ВХ - материала, кации выше 65 С (пример 19) ведет к снижению прочности при разрыве ПВХ- материала, к чрезмерному повышению давления и резким колебаниям его в реакторе и усложняет контроль эа...

Номер патента: 1214535

Опубликовано: 28.02.1986

Авторы: Вильнер, Гришин, Нижегородов, Швец

МПК: B65B 53/06

Метки: воздухонагреватель, пленки, термоусадочной

...в каналах 9 стержней 3. Стержни 3 выполнены из легковесногокерамического материала, например спеченной смеси молотого легковесного шамота по ГОСТ 5040-78 смуллитокремнеземистым материалом поГОСТ 23619-79.В стенках камеры 5 выполнены отверстия 13 и 14 соответственно длявыхода холодного воздуха из полости 7в корпус 1 и входа подогретого воздуха в полость 8, а также отверстия15 и 1 б соответственно для подводаэлектроэнергии к спиралям 4 и дляподвода сжатого воздуха.Воздухонагреватель работает следующим образом.Холодный сжатый воздух под давлением поступает через отверстие 16в полость 7 и через отверстие 13в корпус 1 для предварительного подогрева. Подогретый воздух затем поступает в полость 8 камеры 5 через отверстие 14 и далее...

Номер патента: 1214474

Опубликовано: 28.02.1986

Авторы: Гришин, Любашевская, Удальцов, Щербакова

МПК: B29D 30/04

Метки: массивных, шин

...резиновой лентой 5 в необходимом весовом количестве конец трубопровода 6 из полости тора покрьппки 1 извлекается, устанавливается съемная закраина на дисковом ободе 2. Затеи после равномерного распределения введен ной резиновой ленты 5 по окружности тора покрышки 1 путем вращения шины в сборе на центрифуге 8 с максимально допустимыми скоростями 275 - 340 об/мин осуществляется вул 50 канизация шины в вулканизаторе 9 в технологически установленном температурном режиме. Под воздействием порофора объем массы смеси увеличивается, заполняя равномерно55 весь объем полости тора покрышки. Вместо двухроторного смесителядля изготовления смеси и созданияэкструзионного давления может бытьприменен смеситель периодическогодействия, вальцы для...

Номер патента: 1214257

Опубликовано: 28.02.1986

Авторы: Войцеховский, Выдрин, Гришин, Гулько, Лойферман, Нагорнов, Панов, Петров, Рыбаков, Шустов, Щербанюк

МПК: B21B 13/14

Метки: бесстанинная, клеть, прокатная

...и имеют не более чем по одному общему члену=Ь Фа 14 а а ЬТогда число вариантов установок 10 подушек с различным межцентровым расстоянием при выполнении условия (2) равно т н, но разность сумм б 4 Д повторяется в различных вариантах сочетания граней верхней и нижней подушек, например при и -1 р, й; -1 р 1 т, ФеИ,1 р 1 и тедеВ практике прокатного производства увеличение срока службы валков достигают путем их переточки, об О щая величина Г которой различна в зависимости от типа стана и его сортамента. Сам процесс прокатки может осуществляться при зазоре между бочками валков(межвалковом зазоре 25 как равном, так и не равном нулю), Следовательно, изменение межцентрового расстояния может быть достигнуто путем изменения межвалкового зазора 1...

Номер патента: 1213335

Опубликовано: 23.02.1986

Авторы: Гришин, Журавлева, Коновалов, Сивирченко, Филин

МПК: F27D 3/00

Метки: заготовок, транспортирования

...установлен подшипник 18, а в сферическую гайку вмонтирована шариковая обойма 19, г. кареткой жесткосвязан шток цилиндра 20 Устройство работает следующимобразом.Заготовки 6, гредназначенныедля нагрева в индукторах 2, поштуч но подаются на невращающиеся в исходном положении, направляющие 4и 5 Направляющие закреплены в опорах 3, которые установлены на раме 1 установки в зазорах между кндукторами 2.Индуктары 2 предварительно выставляются по высоте перемещением клиньев 1 до совмещения своей собгтвенной оси на всей длине установки как в горизонтальной, так и ввертикальной плоскостях. Иэ схемы управления подается команда на перемещение штока цилиндра 20 к заготовкам 6. Каретка 13 с жестко закрепленным на ней упором 12, находящаяся в...

Номер патента: 1213287

Опубликовано: 23.02.1986

Авторы: Гришин, Лукиянчук, Миклашевский, Эйдель

МПК: F16G 11/10

Метки: захват, крепления, троса, тягового

...вид,Захват состоит из прямоугольнойжесткой пластины 1 и обоймы 2, представляющей собой плоскую упругуюпластину, свернутую спиралью и прикрепленную одним концом к нижнейплоскости пластины 1. Обойма служитдля равномерного распределения усилия обжатия кабеля захватом по всей площади захвата, что предохраняетзащитную оболочку кабеля от продав-.ливания,Пластина имеет три сквозных дугообразных паза, расположенных вцентре и по краям в верхней грани 3пластины 1, Оба конца центральногопаза 4 выходят на длинную боковуюгрань 5 пластины 1, а крайние паузы 6 начинаются на противоположнойбоковой грани 7 и выходят за торцовые грани 8 и 9 пластины 1 Концыпазов 4 и 6 расширены и частичнонакрыты выступами 10, расположенными на боковых стенках...

Номер патента: 1213232

Опубликовано: 23.02.1986

Авторы: Баскаков, Гришин, Дружинин, Дыбок, Тюпаев, Шварцман

МПК: F02D 35/00

Метки: дизеля, процесса, рабочего

...и; через угол 360 поворотаколенчатого вала (фиг, 5). Такимобразом, на вход цифрового формирователя 6 подаются две серии импульсов: импульсы угла поворота Ьч"; иимпульсы меток оборотов п; .Выходной сигнал блока 4 коммутации поступает на вход блока 7 дифференцирования, Сигнал датчика 3 давления дифференцируется по углу поворота коленчатого вала в блоке 7 дифференцирования, на входе котор - го может быть установлен усилитель и фильтр высоких частот с целью уменьшения высокочастотных помех. 50 55 В качестве датчика 5 может бытьприменен датчик, который выдает навыход импульные сигналы числа обо -ротов с частотой, пропорциональнойчастоте вращения вала, например0 с и а 3000 в минуту и импульсы1угла поворота Ь р; с дискретомЬ а. = 36...

Номер патента: 1211873

Опубликовано: 15.02.1986

Авторы: Гелюх, Гришин, Ланшин

МПК: H03K 17/60

Метки: ключ, транзисторный

...входах элемента 11 И-НЕ оказы 25 ваются уровни логической единицы,в результате чего на выходе элемента 11 И-НЕ устанавливается низкий уровень напряжения, а состояние элемента 12 И-НЕ не изменяетсяЗО т.к на его втором входе сохраняется уровень логического нуля, поступающий с нагрузки 14. Появлениена выходе элемента 11 И-НЕ низкогоуровня напряжения приводит к включению транзистора 2 и через резистор 4 осуществляется предварительный заряд эквивалентной емкостинагрузки 14. По мере роста напряжения на нагрузке 14 увеличиваетсяй уровень напряжения на втором входеэлемента 12 И-НЕКогда напряжениена втором входе элемента 12 И-НЕдостигнет уровня напряжения, равногонапряжению логической единицы, 45на обоих входах элемента 12 И-НЕ одновременно...

Номер патента: 1209284

Опубликовано: 07.02.1986

Авторы: Балдин, Боков, Вольтер, Гришин, Лузин, Нечаева, Степочкин, Хухрий, Шадыжев, Шепенин

МПК: B02C 15/04

Метки: валка, мельницы, размольного, среднеходной, уплотнение

...1, проходящий через крышку 2 корпуса мельницы, содержит маслосливную втулку 3, маслосливнуюкамеру 4, рычаг 5 валка с осью 6качания рычага.Уплотняющий узел содержит неподвижную камеру 7, к которой подведен воздух, и подвижную камеру8, соединенную кронштейнами 9 смаслосливной камерой. Подвижная камера закреплена в направляющих кронштейнов с помощью сухарей 10 свращающимися в них осями 11. В камере смонтированы уплотняющие усы12, прилегающие к маслосливной втулке, Соединение подвижной и неподвижной камер осуществляется стяжнымиболтами 13, имеющими шарнирное крепление 14 с днищем неподвижной камеры,Уп,готнение работает следующим образом.При размоле угля валок 1 движется по слою топлива на столе и егорычаг 5 совершает колебания...

Номер патента: 1209094

Опубликовано: 07.02.1986

Авторы: Гришин, Коломиец, Макаров, Некрасов, Проходцев, Фоменко, Якименко

МПК: A01F 25/16

Метки: башенных, варианты, его, заполнения, кормом, хранилищ

...свободное падение черезсбросное окно и формирует на закладываемой поверхности холм. Ког-а по 25центру закладываемого слоя насыпанхолм заданного объема, происходитсдвиг сбросной тележки 1 по направляющим поворотной рамы 5 и фи.сацияее в новой позиции. Теперь поступающая из трубопровода в башню кормовая 30масса попадает на ленту транспортера 2 и перемещается им от центрабашни до сбросного окна, где благодаря отбойному щиту 3 гаситсягоризонтальная скорость корма и на 35 определенном расстоянии от центрабашни корм падает на поверхностьзакладываемого слоя. В этом случаесбросное окно транспортерной тележ 12090945 10 15 20 25 30 35 40 45 50 55 ки совершает равномерное движение в горизонтальной плоскости по траектории окружности, а...

Номер патента: 1203489

Опубликовано: 07.01.1986

Авторы: Андрианов, Гришин, Иванов, Колесов

МПК: G05D 23/19

Метки: температуры

...в том, что в них подача топлива строго зависит от скорости движения рабочего органа 22 (например, в нашем случае от частоты колебаний диафрагмы).В результате могут применяться также и другие типы управляемых электромагнитных муфт 10, например порошковая электромагнитная муфта, позволяющие плавно в широких пределах изменять скорость вращения вала .16 ведомой части 17. Предлагаемое устройство работает следующим образом,Сигналы с датчика 5 температуры и задатчика 6 температуры поступают на входы элемента 7 сравнения, на выходе которого формируется сигнал ошибки, пропорциональный разности сигналов датчика 5 температуры и задатчика 6 температуры, Этот сигнал ошибки с выхода элемента 7 сравнения поступает на вход блока 8...

Номер патента: 1203199

Опубликовано: 07.01.1986

Авторы: Гришин, Ивкин, Мустафин, Трофимов

МПК: E02F 3/18

Метки: роторный, экскаватор

...вид,Экскаватор включает опорно-поворотнУю платформу 1 с надстройкой 2,полиспастную подвеску 3, соединяющую роторную стрелу 4 с надстройкой, узел 5 управления приводомподъема роторной стрелы, раму броторного рабочего органа 7, одинконец которой шарнирно укреплен нароторной стреле 4, а другой при помощи гибкой тяги 8 соединен с надстройкой, Один конец дополнительнойгибкой тяги (троса) 9 жестко прикреплен к раме роторного рабочегооргана, другой связан с надстройкой 2 посредством упругого элемента 1 О и регулировочного механизма 11.Датчик 12 деформации упругого элемента 10 включен в систему управленияприводом подъема роторной стрелы 4,Работа экскаватора происходит следующим о б ра з ом.В нормальном режиме эксплуатации экскаватора...

Номер патента: 1202669

Опубликовано: 07.01.1986

Авторы: Гришин, Субботин, Филин, Чибисов, Чигинцев, Шаламов

МПК: B21D 43/00, B30B 15/30

Метки: заготовок, штучных

...заготовок выполнен в виде ползушки 23, которая цилиндром 24 перемещает заготовку понаправляющим колонкам 25 к индуктору 26 обжима и к катушке 27 размагни 2чивания. Ползушка 23 оснащена захватными органами, выполненными в виде клина 28 и подпружиненных дну,в .лечих рычагов 29, оснащенных роликами 30. Диски 14 и 15 установлены на валах 31 и 32.Механизм 2 имеет раму 33, подьемные направляющие 34, зубчатую рейку 35, На ползушке 23 закреплены плиты 36 и 37, Клип 28 имеет подпружиненные рычаги ЗЯ, взаимодействующие с роликами 30, Кроме того, механизм 2 имеет также каретку 39, перемещающуюся по направляющим 34, Зубчатая рейка 35 закреплена на кареткс 39. Питатель 1 и накопитель 16 включены в виде транспортеров.Установка работает следующим...

Номер патента: 1202649

Опубликовано: 07.01.1986

Авторы: Гришин, Рудавский

МПК: B21B 37/46

Метки: клети, прокатки, реверсивного, скоростью, стана, холодной

...усилитель 6, блок 7 умножения, блок 8 нелинейности типа "квадратный корень", причем вход блока 5 нелинейности типа квадратор соединен с выходом датчика (не показан) жесткости ирокатываемой полосы, а выход - с одним из входов вычитающего усилителя 6, другой вход которого соединен с выходом источника опорного напряжения не показан), выход вычитающего усилителя б соединен с одним из входов блока .7 умножения, другой вход которого соединен с выходом измерителя толщины полосы (не показан), выход блока 7 умножения через блок 8 нелинейности типа квадратный корень соединен с входом узла 2 ограничения выходного сигнала, выход которого соединен с одним из входов пропорционального звена 1, фазоинвертора 4 и с выходом задатчика скорости (не...

Номер патента: 1202067

Опубликовано: 30.12.1985

Авторы: Гришин, Ланшин, Твердов, Юхневич

МПК: H04L 25/26

Метки: передачи, сигнала, телеграфного

...в выключенное состояние.Такое состояние сохраняется до устранения аварийного режима и восстановления рабочего состояния устройст-ва (что.может быть сделано, например, вручную). Выключение коммутатора 2 при аварийном режиме в линии х полностью снимает напряжение со стабилизатора тока 5 и исключает его30 перегрузкуу т.к весь линейный трактпереводится в бестоковое состояние,Передача информации прекращается.Блок 3 информируетоператора о при.чине прекращения передачи. 3В режиме передачи однополярных телеграфных посылок сигналы с блока 1 управления на входы коммутатора 2 поступают в одной фазе, в результате чего все коммутаторы линейного тока, входящие в состав.коммутатора 2, открываются одновремен. но и обеспечивают модуляцию линейного...

Номер патента: 1200294

Опубликовано: 23.12.1985

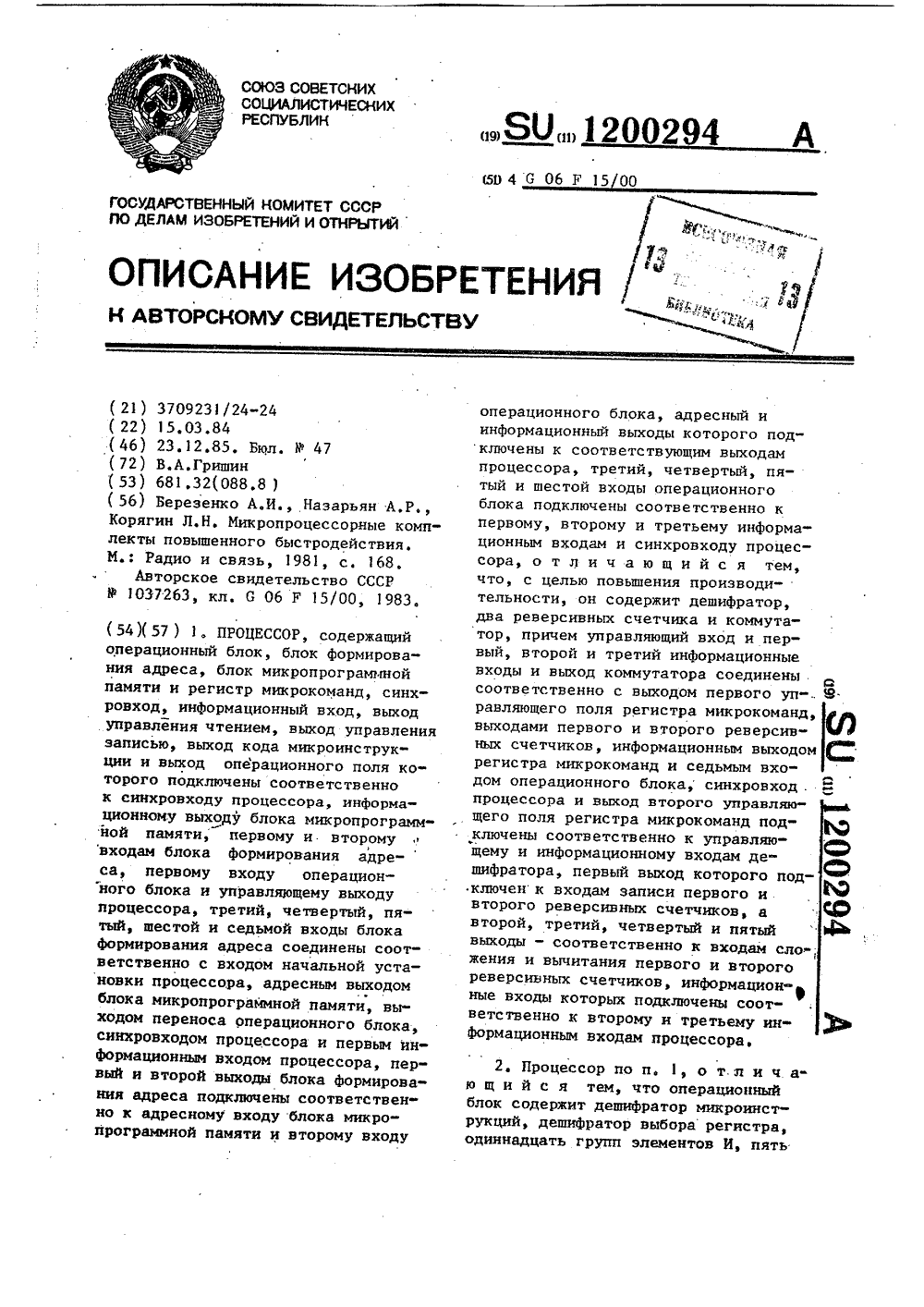

Автор: Гришин

МПК: G06F 15/00

Метки: процессор

...с первого выхода регистра 10на вход 23 блока 7, определяет Функцию дешифратора 76 чтения, в зависимости от которой на выходе 19 блока 7 образуется либо содержимое триггеров 80 и 81, либо значения логического 0 или логической "1", Код,подаваемый с второго выхода регистра 10 на вход 24 блока 7,определяетфункцию дешнфратора 77 записи, в зависимости от которой по заднему фронту синхросигнала на входе 16 производится либо запись в один из триггеров 80 или 81 значения, присутствующего на входе 18 блока 7, либо значе"ние триггеров остается без изменения.Работа блока 7 при этом заключается в следующем. Если производится 0запись в какой-либо триггер данныхнавходе 18 блока 7, то единичный сигнал, образованный на одном из выходов дешифратора 77,...

Номер патента: 1200096

Опубликовано: 23.12.1985

Авторы: Блиничев, Гришин, Квартальнов, Кисельников, Клочков, Федосов, Яшков

МПК: F26B 3/08, F26B 7/00

Метки: высоковлажных, сушки

...материала ведут в аппа"рате 1 кипящего слоя до влажности0,5-0, 17, затем подают в мельницу 2ударно-отражательного действия,где материал подвергают механическому ударному воздействию с частотой50-100 Гц и энергией удара 100-1000 кг м/с в течение 3-8 с. После этого продукт попадает в сборник 3П р и м е р 1, Влажный политетрафторэтилен (ПТФЭ) с начальнойвлажностью 15-207. подвергают конвективной сушке во взвешенном состоянии до влагосодержания 0,57. ипоследующему механическому ударному воздействию с частотой 50 Гц,силой удара 100 кг.м/с в течение3 с, После обработки ПТФЭ имеет конечную влажность 0,057 Время предварительной подсушки материала вовзвешенном состоянии составляет 60 с.Общее время сушки 63 с, Энергозатраты на подсушку...

Номер патента: 1199811

Опубликовано: 23.12.1985

Авторы: Гришин, Манеркин, Сивирченко, Филин

МПК: C21D 9/00

Метки: заготовок, нагрева, плоских

...к улучшению качества нагрева заготовок.На фиг, 1 изображено положениезаготовки на крестовине, зафиксиро-.ванное прижимами,вид в плане; нафиг. 2 - разрез А-А на фиг. 1.Устройство содержит Г-образныеприжимы 1, подпружиненные пружинами 2, которые установлены в упорах3 крестовины 4, Заготовки 5 в момент нагрева под индуктором 6 находятся в зафиксированном положении.В крайнем нижнем положении заготовка 5 находится в направляющих 7 надкрестовиной 4, причем упоры 3 нап 99811 1равляют заготовку 5, а упоры 8 расположены над нею, Направленное вертикальное перемещение прижимов 1 пру,жинами 2 в упорах 3 высотой, равной высоте направляющих 7, обеспечивается пазами, которыми снабжены упоры 3. Устройство работает следующимобразом.1 О Заготовки 5...
