Способ регулирования двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

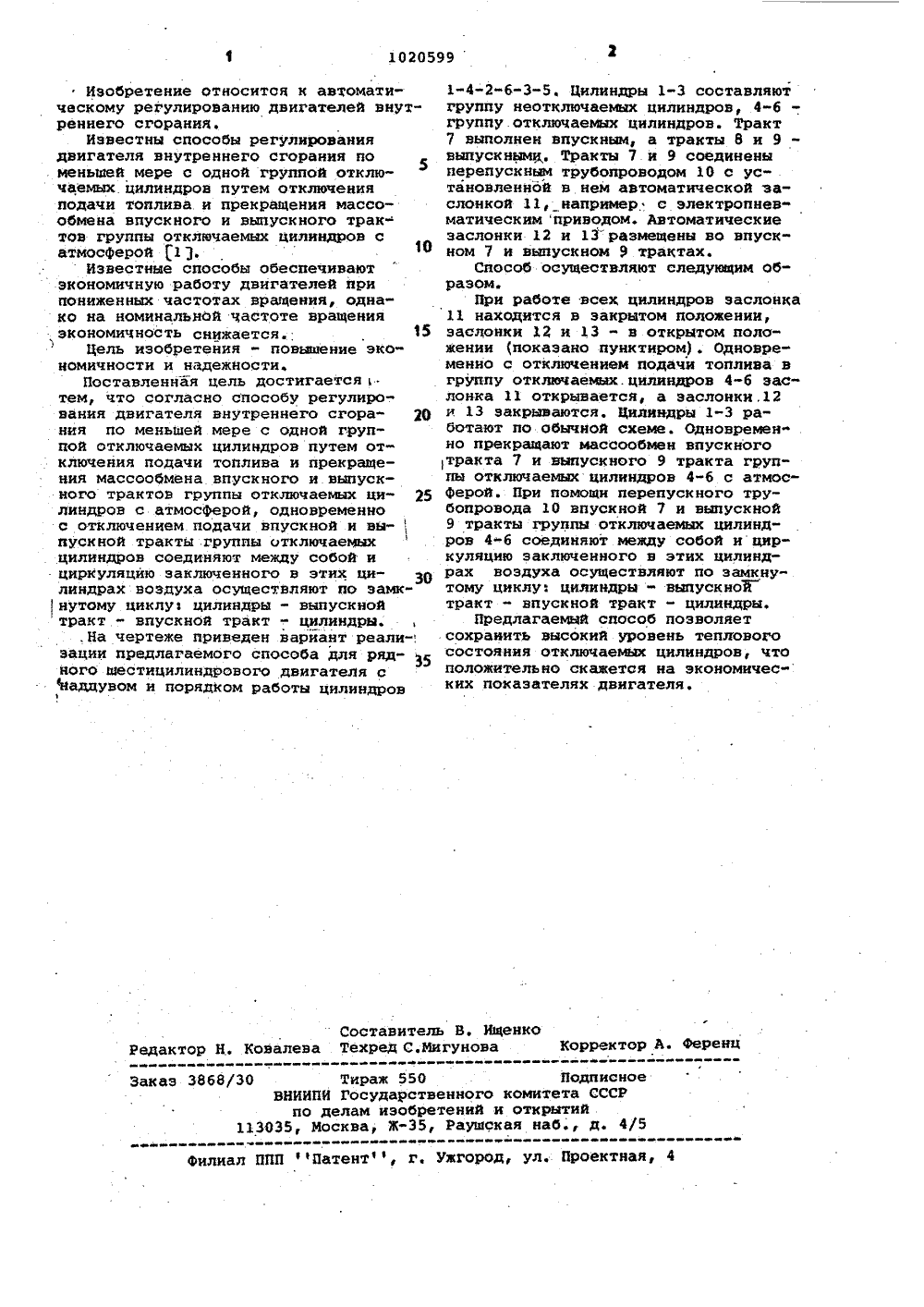

(191 (111 А 11 Р 02 Р 17/ОО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕ Н АВТОРСЙОЬЮ СИИ(ДЕТЕЙВ(71) Мурманское отделение Центрального ордена Трудового Красного.Знамени научно-исследовательского института морского Флота(56) 1. Авторское свидетельство СССРпо эаявке2681499 Р 25-06,кл. Р 02 О 17/02, 1979.(54) (57) СПОСОБ РЕГУЛИРОВАНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ по меньшей иере с одной группой отключаемых ци-линдров путем отключения подачи топлива ипрекращения массообмена впускного и выпускного трактов группыотключаемых цилиндров с атмосферой,о т л и ч а ю щ и й с я тем, что, сцелью повьпаения экономичности н надежности, одновременно с отключениемподач топлива впускной и выпускнойтракты группы отключаемых цилиндровсоединяют между собой и циркуляциюзаключенного в этих цилиндрах воэ"духа осуществляют по эамкнутому циклу; цилиндры-выпускной тракт - впускной тракт - цилиндры.Заказ 386830 Тираж 550 Подписное ВНИИПИ Росударственного комитета СССР по делам изобретений и открытий . 113 О 35, Москва Ж, Раушская наб., д. 4/5Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Изобретение относится к автоматическому регулированию двигателей внутреннего сгорания.Известны способы регулирования двигателя внутреннего сгорания по меньшей мере с одной группой отключаемых, цилиндров путем отключения подачи топлива и прекращения массо- обмена впускного и выпускного трак- тов группы отключаемых цилиндров с атмосферой 1 .10Известные способы обеспечивают экономичную работу двигателей ври пониженных частотах вращения, однако на номинальной частоте вращения экономичность снижается. 15Цель изобретейкяповышение экономичности и надежности.Поставленная цель достигается " тем, что согласно способу регулиро-. вания двигателя внутреннего сгора" 20 ння по меньшей мере с одной группой отключаемых цилиндров путем отключения подачи топлива и прекращения массообмена впускного и выпускного трактов группы отключаемых цн линдров с атмосферой, одновременно с отключением подачи впускной н выпускной тракты группы отключаемых цилиндров соединяют между собой и циркуляцию заключенного в этих ци О линдрах воздуха осуществляют по замкнутомуу циклу цилиндры - выпускной тракт - впускной тракт - цилиндры.,На чертеже приведен вариант реали-, зации предлагаемого способа для ряд- З 5 ного щестицилиндрового двигателя с наддувом и порядком работы цилиндров 1-4-2-6-3-5. Цилиндры 1-3 составляютгруппу неотключаемых цилиндров, 4"6 группу.отключаемых цилиндров. Тракт7 выполнен впускным, а тракты 8 и 9 выпускними. Тракты 7 и 9 соединеныперепускным трубопроводом 10 с установленной в нем автоматической за"слонкой 11, например с электропнев"матическим приводом. Автоматическиезаслонки 12 и 13" размещены во впускном 7 н выпускном 9 трактах.Способ осуществляют следующим образом.При работе всех цилиндров заслонка11 находится в закрытом положении,заслонки 12 и 13 - в открытом положении (доказано пунктиром). Одновременно а отключением подачи топлива вгруппу отключаемых,цилиндров 4-6 заслонка 11 открывается, а заслонки,12и 13 закрываются. Цилиндры 1-3 работают по обычной схеме. Одновременно прекращают массообмен впускноготракта 7 и выпускного 9 тракта грудпы отключаемых цилиндров 4"6 с атмосФерой. При помощи перепускного трубопровода 10 впускной 7 и выпускной9 тракты группы отключаемых цилинд"ров 4-6 соединяют между собой и циркуляцию заключенного в этих цилиндрах воздуха осуществляют по замкнутому циклу: цилиндры - выпускно%тракт - впускной трактцилиндры.Предлагаемый способ позволяетсохранить высокий уровень тепловогосостояния отключаемых цилиндров, чтоположительно скажется на экономических показателях двигателя,
СмотретьЗаявка
2870315, 09.01.1980
МУРМАНСКОЕ ОТДЕЛЕНИЕ ЦЕНТРАЛЬНОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА МОРСКОГО ФЛОТА
БЕРЕЗНИЙ ВАСИЛИЙ ВАСИЛЬЕВИЧ, ГРИГОРЬЕВ АЛЕКСЕЙ КУЗЬМИЧ
МПК / Метки
МПК: F02D 17/03
Метки: внутреннего, двигателя, сгорания
Опубликовано: 30.05.1983
Код ссылки
<a href="https://patents.su/2-1020599-sposob-regulirovaniya-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования двигателя внутреннего сгорания</a>
