Гладилович

Номер патента: 736777

Опубликовано: 20.03.2001

Авторы: Белицкий, Белов, Вайнер, Гладилович, Коршунов, Лазарянц, Ушомирский, Шибанов

МПК: G03C 1/38

Метки: композиция, фотополимеризующаяся

Фотополимеризующаяся композиция, включающая водорастворимый полимер, диалкиламиноалкилметакрилат, фотоинициатор, термоингибитор, полиэтиленгликоль, стабилизатор и воду, отличающаяся тем, что, с целью увеличения стабильности композиции при хранении, в качестве стабилизатора она содержит органическую моно- или полифункциональную кислоту, выбранную из ряда: уксусная, метакриловая, щавелевая, малеиновая, винная, адипиновая или лимонная кислота, в количестве, обеспечивающем соотношение карбоксильных и аминогрупп в композиции 0,9 : 1 - 1,1 : 1, при следующем соотношении компонентов, мас. ч.:Водорастворимый полимер - 20 - 50Диалкиламиноалкилметакрилат - 6 - 50Органическая кислота...

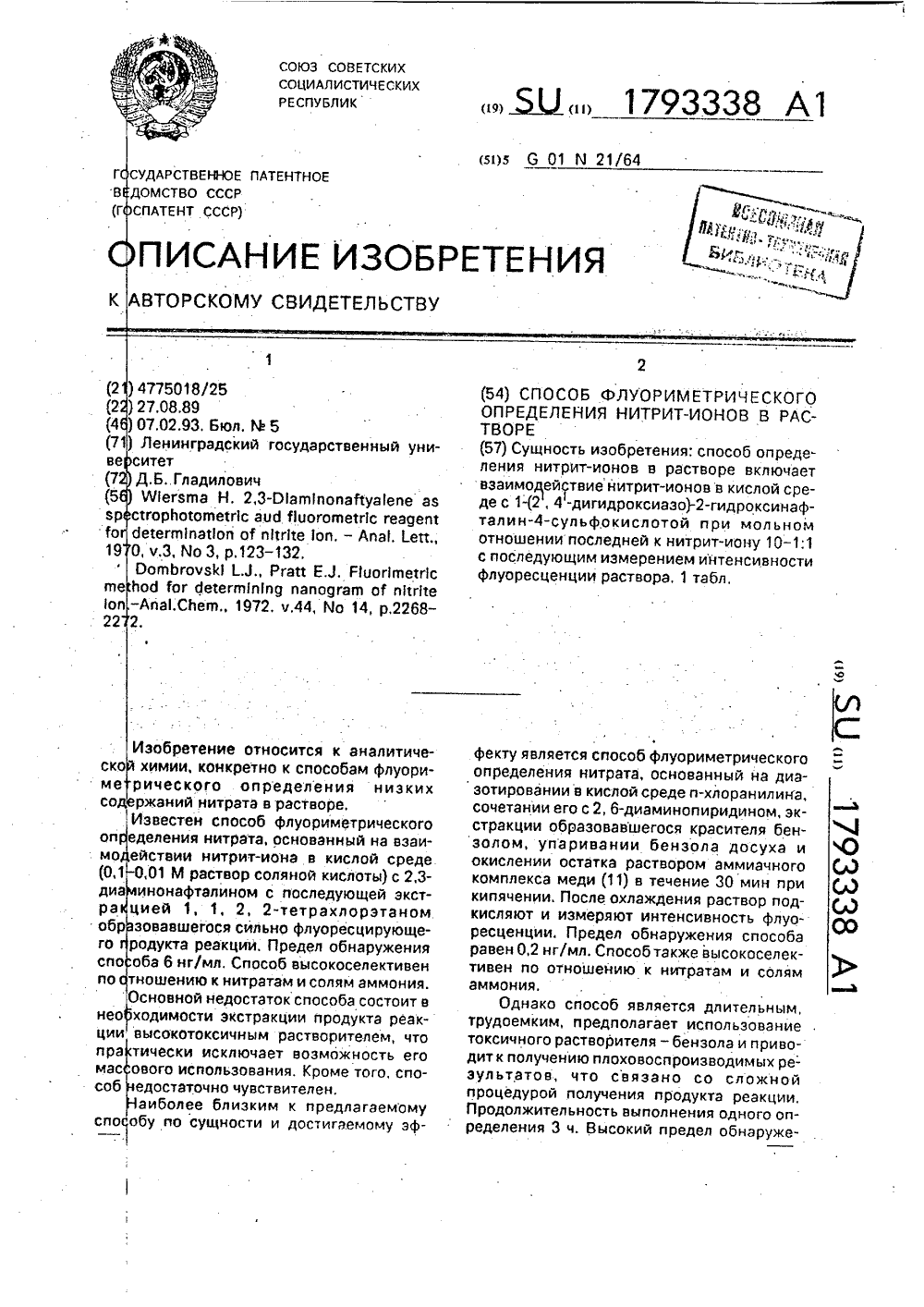

Номер патента: 1793338

Опубликовано: 07.02.1993

Автор: Гладилович

МПК: G01N 21/64

Метки: нитрит-ионов, растворе, флуориметрического

...способ может быть использован для определения следовых концентраций нитрита в питьевой воде, в 55которой содержание указанных компонен.тов значительно ниже предельных,Достигнутый нами низкий предел обнаружения способа (в 3 раза ниже, чем у прототипа) обусловлен высокой чувствительностью метода определения остаточной концентрации реагента, Более простой набор химических операций при осуществлении способа по сравнению с прототипом сокращает время выполнения определения почти в 2 раза, Наконец, улучшение сходимости результатов обусловлено высокой устойчивостью реагента в водном растворе и расходованием его только при взаимодействии с нитритом. В отличие от прототипа, способ основан не на измерении концентрации образовавшегося продукта...

Номер патента: 1781651

Опубликовано: 15.12.1992

Авторы: Гладилович, Тютченко

МПК: G01R 35/00

Метки: девиации, измерителей, поверки, фазы, цифровых

...импульсов, вход синхронного делителя 13 частоты соединен с выходом управляемого делителя 12 частоты, а выход через второй переключатель 16 подключен ко вторым входам первого 10 и второго 11 элементов И соответственно, выход источника 14 логического сигнала через третий переключатель 17 подключен к установочному входу реверсивного счетчика 7 импульсов и ко второму входу блока 4 вычи. тания кодов и через четвертый переключатель 18 подключен к йервому входу блока 19 вычитания кодов, у которого второй вход поразрядно объединен со вторым входом блока 4 вычитания кодов, тактовые входы преобразователя 1 частоты, цифровых кодо- управляемых фазовращателей 2 и 21 объединенй и подключены к выходу генератора тактовых импульсов, вход формирователя...

Номер патента: 1774298

Опубликовано: 07.11.1992

Авторы: Гладилович, Кошелев, Тютченко

МПК: G01R 25/00, G01R 35/00

Метки: поверки, преобразователей, фаза-код

...с помощью кварцевого резонатора.Управляемый делитель 2 частоты предназначен для изменения периода повторения кода управления, вырабатываемого с помощью счетчика 6 в динамическом оекиме, и может быть реализован на микросхемах, например 155 ИЕ 8, коэффициент деления которых изменяется по внешним командам управления, вырабатываемым, например, с помощью переключателя.Дешифратор 3 предназначен для выдачи сигнала в момент обнуления счетчика 6 и представляет собой многовходовой элемент И(И - НЕ),Формирователь 4 коротких импульсов обеспечивает обнуление преобразователя 18 частоты, управляемого делителя 2 частоты по сигналу дешифратора 3, появляющемуся в момент обнуления счетчика 6, Синхронизация управляемого делителя 2 частоты и преобразователя...

Номер патента: 1693582

Опубликовано: 23.11.1991

Авторы: Белицкий, Белов, Вайнер, Гладилович, Коршунов, Кук, Мелехов, Михлим

МПК: G03C 1/58

Метки: композиция, фотополимеризующая

...времени, Удельное сопро"ивление печатающих элементов сдвигу определяют, испь.тцВая т 8 ст-Форму на разрывной машин 8 Испытания повторяют через 3, б и 12мес хранения обг)азцов Результаты испытаний приведены в табл. 1 и 2,Параллельно готовят фотополимеризующуюся композицию, В составе которой диглицидилметакрилат пентаэритрита заменяют аналОГичным ксллч 8 ством триэтиленГликольдиметакрилата. из ФОТО- полимеризующейся композиции Готовят,как оплсано Выше, фотополимеризующуюся пластину,Пластину исгытывают аналогично описанному,П р и м 6 р ы 2-10, Готовят по примеру 1 ФотОпол" .ризующуюся композиЦиО, сО- став которой приведен в табл. 1 и 2, Из композиции гголучдют как Описано В примере 1, фотоп УмеризуОщуюсл пластину. Ее испы Гываеот...

Номер патента: 1599817

Опубликовано: 15.10.1990

Автор: Гладилович

МПК: G01R 35/00

Метки: приборов, проверки, цифровых

...счетчика 7 на выходе дешифратора 8 появляется сигнал 5 О(фиг.2з), снова опрокидывающий триггер 9 (фиг.2,л) и переводящий реверсивный счетчик 7 в режим сложения.В результате с помощью реверсивного счетчика 7 импульсов вырабаты 5вается циклическая последовательностькодов управления модулятором 2,изменяющихся от нуля до некоторого максимального значения, задаваемого с 76помощью переключателя 15 и соответствующего заданной величине переменной составляющей параметра сигнала, а затем снова до нуля.Управляемый делитель 12 частоты предназначен для изменения периода повторения кода управления, вырабатываемого с помощью реверсивного счетчика 7 импульсов.Синхронный делитель 13 частоты обеспечивает неизменность периода повторения...

Номер патента: 1456928

Опубликовано: 07.02.1989

Авторы: Гладилович, Лавринович, Рыжков

МПК: G04F 10/04, H03K 5/19

Метки: периода, порогового

...длительность,период)входных контролируемых сигналов,Штриховыми прямыми линиями на этойдиаграмме показаны верхнее (Т,ю)и нижнее (Т) значения заданногопорогового уровня.На фиг.2 а приведена импульснаяпоследовательность, подаваемая на входную шину устройства для порогово-. го контроля периода, длительность импульсов которой относительно медленно изменяется и одновременно флуктуирует по случайному закону Т. При этом под воздействием одиночных кратковременных импульсных помех могут происходить, например, однократные аномальные изменения длительности входных сигналов ("выбросы" или "провалы").На Фиг. 2 б показана эта же последовательность после формирования фронтов формирователемНа Фиг. 2 в условно изображены высокочастотные импульсы...

Номер патента: 1448320

Опубликовано: 30.12.1988

Автор: Гладилович

МПК: G01V 1/04

Метки: возбуждения, колебаний, сейсмических

...однофазного выпрямительного моста 3,1"4,4, например, вентиль 3.1, тиристор 5,1, дозирующий конденсатор б, 1, тиристор 5,4, секцию 7,1 конденсаторного накопителя, вентиль однофазного выпрями- тельного моста, например, вентиль 3. 3, аналогично для фазы. В - через вентиль однофазного выпрямительного моста 3.5-3,8, например, вентиль 3,6, тиристор 5.6, дозирующий конденсатор 6,2, тиристор 5,9, секцию 7,2 конденсаторного накопИтеля, вентиль одно" фазного выпрямительного моста, например вентиль 5.7 и для фазы С - через вентиль однофаэного выпрямительного моста 3,9-3.12. При этом секции 7,1, 7, 2, 7. 3 конденсаторного накопителя заряжаются полярностью, указанной на схеме. Ток прекращается, Затем происходит подача сигналов от блока управления...

Номер патента: 1437818

Опубликовано: 15.11.1988

Авторы: Гладилович, Улегина

МПК: G01R 35/00

Метки: поверки, приборов, цифровых

...13 частоты обеспечивает неизменность периода повторения вырабатываемого кода управления во время изменения оператором величины размаха переменной составляющей параметра сигнала. При этом с помощью переключателя 16 синхронно с изменением задаваемой величины переменной составляющей изменяется коэффициент деления у делителя 13, Так, если величина переменной составляющей параметра сигнала увеличивается, например, в 2 раза (движок переключателя 15 перемещается вправо на одно деление), то коэффициент деления у синхронного делителя 13 час 35 тоты должен быть уменьшен тоже в 2 раза (движок переключателя 1 б одновременно перемешается влево на одно деление) .40На выходе блока 20 сложения формируется результирующий код управления...

Номер патента: 1418640

Опубликовано: 23.08.1988

Авторы: Белицкий, Вайнер, Гладилович, Емельянова, Ковалишин, Кук

МПК: G03F 7/00

Метки: печатных, форм, фотополимерных

...х аракте ристик фото полимерных пе ч атных форм, го то в ятобразцы с использованием тест-негатив а, соде ржаще го миру разрешающейспособности, отдельно стоящие точкидиаметром 200 мкм, группы штрихов,имеющих пробелы шириной 250 мкм, иштрихи для определения удельного сопротивления печатающих элементовсдвигу,Образец экспонируют в течение оптимального времени, вымывают в течение 10 мин, промывают и сушат в течение 72 ч.Разрешающую способность определяют, рассматривая миру через лупу сувеличением х 10.Углы у основания и вершины печатающих элементов измеряют при помощи тр ан спо р тира н а профиле то чкидиаметром 200 мкм, зарисованном сиспользованием часового проектораЧП,Усадку рассчитывают по результатам измерения микрометром...

Номер патента: 1348745

Опубликовано: 30.10.1987

Авторы: Воропаев, Гладилович, Лавринович

МПК: G01R 25/00

Метки: значений, мгновенных, фазометр, цифровой

...знака первого значениясдвига фаз, занесенного в начале измерительного цикла в регистр 10, иможет быть выполнен на Э-триггере,Запоминание осуществляется по команде с четвертого выхода блока 17 управления, подаваемой по окончании5 13измерения первого значения фазовогосдвига.Элемент ИСКЛЮЧАЮЩКЕ ИЛИ 4 предназначен для повторения или инвертирования (в зависимости от величины потенциала на выходе триггера 3 управпения) одного из сигналов, подаваемых на вход формирователя 6 времени(х интервалов.Цифровой фазометр работает следующим образом.После включения цифровой фаэометрустанавливается в исходное состояние,при котором элементы И 8 и 9 закрытынизким потенциалом с выхода формирователя 6 временных интервалов, регистр( 10,12 и 20 (в пиковых...

Номер патента: 1337844

Опубликовано: 15.09.1987

Авторы: Гладилович, Жуков, Лавринович

МПК: G01R 35/00

Метки: поверки, приборов, цифровых

...л(ен гц 11 1 О 2и 11. В зависимости от состояния триггера 9 реверса эта последовательность подается на вход суммирования либо на вход вычитания реверсивного счетчика 7 импульсов,11 усть на прямом выходе триггера 9реверса присутствует 1 и реверсивный счетчик 7 импульсов работает в режиме сум.миродиня. 11 о мере заполнения емкости реверсивного счетчика 7 импульсов на его параллельных выходах нос,чедовательно по являк)тся сигналы, один из которых черезпервый переключатель 15 опрокидывает триг.гер 9 реверса. 11 ри этом 1 устанавли(дется нз инверсном выходе триггера 9 реерсд и реиерсивный счетчик 7 импульсов начинает работать в режиме выцитания. В ммент 06 мления реерсивнцго счетчика 7 импульсов нд выходе дешифратора 8 появ- )5(ег(5 сигнал,...

Номер патента: 1328789

Опубликовано: 07.08.1987

Авторы: Бокарев, Гладилович, Лавринович, Рыжков

МПК: G04F 10/04

Метки: временных, интервалов

...лог. "1", при этом свыхода 14 блока 8 управления (фиг.Зк)поступают короткие отрицательные има 25 пульсы, а через время 21 с выхода10 (фиг. 3) блока 8 управления -короткие положительные импульсы, соответствующие заднему фронту измеряемого импульса,ные нулю. На выходе триггера 1 и на выходе. элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 9 присутствуетлог. "1", а на выходе переноса счетчика 6 - лог, "О".Для обеспечения работы устройств в режиме измерения максимальной дли тельности входного импульса (фиг.2) на шину 18 управления устройства по дается лог. "О", при этом на выходе 14 блока 8 управления непрерывно присутствует лог. "1" (фиг. 2 х), фи сирующая триггер 1 в одном постоянном состоянии (фиг. 2.Измеряемый импульс разрешает про хождение импульсов с...

Номер патента: 1320770

Опубликовано: 30.06.1987

Авторы: Воропаев, Гладилович, Лавринович, Тютченко

МПК: G01R 25/00

Метки: значений, мгновенных, фазометр, цифровой

...находится в единичном состоянии, цифровые пиковые детекторы 6 и 7 и регистрирующий блок 8 заблокированы низким потенциалом с выходов 26 и 28 блока 2 управления. Позициями 29 и 30 обозначены выходы блока 2 управления.При поступлении опорного Б и радиоимпульсного Б сигналов на основном выходе формирователя 1 появляется последовательность импульсов положительной полярности, длительность ко. торых (1) пропорциональна измеряемым мгновенным значениям фазовых сдвигов. Эти импульсы открывают элемент И 3, через который высокочастотные колебания эталонного генератора 4 поступают на счетный вход счетчика 5 импульсов, и, кроме того, подаются на вход 31 блока 2 управления. Одновременно с дополнительного выхода формирователяна вход 32 блока 2...

Номер патента: 1309273

Опубликовано: 07.05.1987

Авторы: Гладилович, Лавринович, Рыжков

МПК: H03K 4/02

Метки: генератор, ступенчатого

...импульсов, которая через синхронный счетчик 1 и переключатель 3 поступает ца входы элементов И 5 и 6. В зависимости от состояния триггера 4 управления эта последовательность попадает либо на вход суммирования, либо на вход вычитания реверсивного счетчика 7.Предположим, что ца прямом выходе триггера 4 присутствует 1 и реверсивцый счетчик 7 работает в режиме сложения. На выходе цифроаналогового преобразователясля 8 в этом случае формируется восходящая ветвь сигнала ступенчатой формы.По мере заполнения счетчика 7 ца его параллельных выходах последовательно появляются сигналы, один из которых через второй переключающий контакт переключателя 3 опрокидывает триггер 4,При этомустанавливается на инверсном выходе триггера 4 управления,...

Номер патента: 1297036

Опубликовано: 15.03.1987

Авторы: Гладилович, Лавринович, Рыжков, Тютченко

МПК: G06F 7/50

Метки: алгебраического, вычитания

...1. В результате этого на выходе6 результата устройства присутствуетпрямой код разности операндов А и В.Логический "0" с входа элемента НЕ 17инвертируется, и логическая "1" свыхода этого инвертора поступает навторой вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ12. В этом случае на выходе 16 знакарезультата, Зн. С устройства присутствует инверсия значения знаковогоразряда второго операнда на шине 15,т,е. Зн, С := Зн, В.При АВ Зн. А = Зн, С(+А) - (+В) = в (А-В) = в (В-А), ( - А) - (-В) = +(А - Б) = +(В-А),При различных знаках Зн, А и Зн. В на выходе элемента ИСКЛЮЧА 10 ЩЕЕ ИЛИ 11 формируется логическая "1", а на выходе элемента НЕ 13 - логический "0" который поступает на управляющий вход входного блока 3 инвертирования. В этом случае на второй вход...

Номер патента: 1297035

Опубликовано: 15.03.1987

Авторы: Гладилович, Лавринович, Рыжков, Тютченко

МПК: G06F 7/50

Метки: алгебраического, сложения

...ИЛИ 11 присутствуют противоположные потенциалы, что вызывает появление на его выходе логической "1", которая поступает на управляющий вход входного блока 3 инвертирования. В этом случае на второй вход сумматора 1 поступает проинвертированный код операнда В.Если АВ, то на выходе переноса сумматора 1 формируется сигнал в виде логической "1". Этот сигнал пос-А, -В тупает на первые входы элементов И 7 и 8. Однако логический "О", который получается в результате преобразования элементом НЕ 3 логической с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11, запрещает прохождение сигнала на выход 9 признака переполнения устройства. В то же время на второй вход элемента И 8 с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11 поступает логичес- О кая "1", которая...

Номер патента: 1270718

Опубликовано: 15.11.1986

Авторы: Гладилович, Лавринович, Рыжков, Тютченко

МПК: G01R 25/00

Метки: значений, мгновенных, фазометр, цифровой

...блока 14 управления.При поступлении исследуемого У (фиг. 2 а) и опорного П (фиг, 2 б) сигналов на выходе формирователя 3 временных интервалов появляется импульс положительной полярности (фиг, 2 в). Этот импульс открывает элементы И 6 и 7, через которые им пульсы генератора 5 поступают на входы регистров 8 и 9, Одновременно на информационный вход ЙЯ-триггера 17 и управляющий вход блока 15 вычитания кодов с выхода дискриминатора 5 4 опережения подается потенциал, величина которого соответствует знаку измеренного первого значения фазового сдвига.По окончании первого импульса за крываются элементы И 6 и 7, В регистрах 8 и 9 оказывается записанным первое значение фазового сдвига, После чего на первом и четвертом выходах блока 14...

Номер патента: 1254416

Опубликовано: 30.08.1986

Авторы: Белицкий, Вайнер, Гладилович, Ковалышин, Щерба

МПК: G03F 7/00

Метки: печатных, форм, фотополимерных

...иа стол установки, снабженной люминесцентными лампами ЛУФТ, установл 3"ннд ЧТолщину образцов фотополимеризуюхся пластин определяют при помощи крометра.Устанавливают зазор между валкамиа 30 мкм меньше толщины Фотополиме ризующейся пластины, обеспечивают Фрикцию между валками равную 1,1, скорость движения образца 0,5 м/мин, при этих условиях йропускают между валками образец фотополимериэующейся пластины и определяют, как описано выше, индукционный период,Образец фотополимеризующейся пластины форматом 80 х 100 мм пропускают при вышеописанных условиях через вал ки и производят предварительное облучение лампами ЛУФТ, установленными на расстоянии 180 мм от фотополимеризующейся пластины, через полярондную пленку ТАЦ, Время...

Номер патента: 1239679

Опубликовано: 23.06.1986

Авторы: Гладилович, Лавринович, Рыжков

МПК: G04F 10/04

Метки: периода, порогового

...уровня, На Фиг.2 сприведена импульсная последовательность, подаваемая для контроля на вход устройства для порогового контроля периода, длительность импульсов у которой изменяется и одновременно Флуктуирует по случайному закону Т. На фиг,26 показана эта же последовательность после Формирования фронтов формирователем 1. На фиг.2 в условно изображены высокочастотные импульсы эталонного генератора 2, подсчитываемые счетчиком 3 н те промежутки времени, 1239 б 7925 35 на которые он отпирается под воздействием сигналов формирователя 1.Устройство работает следующим образом.До тех пор, пока длительность 5входных сигналов, подаваемых для контроля на вход устройства, не превышает верхнего значения пороговогоуровня (Т и ) сигнал превьппения...

Номер патента: 1132276

Опубликовано: 30.12.1984

Авторы: Белицкий, Вайнер, Гладилович, Михлин, Румянцева

МПК: G03C 1/68

Метки: композиция, фотополимеризующаяся

...слоя закрепляют тест-негатив, содержащий повторяющиеся участки для определения оптимального времени экспонирования, экспонируют УФ-светом (лампы ЛУФТ, расположенные на расстоянии 6 см от слоя) в течение различного времени, путем перекрывания 1 отдельных участков пластины светонепроницаемой бумагой, вымывают пробелы 0,157-ным водным раствором гидроокиси натрия, контролируя время вымывания до подложки, сушат в естественных условиях и определяют оптимальное время экспонирования, рассматривая полученную форму через лупу с увеличением Х 10, как это описано в ТУ 6-17-1841-81, За оптимальное время предэкспонирования и экспо,нирования принимают наименьшее суммарное время предэкспонирования и экспонирования,. нри котором печатающие...

Номер патента: 1121615

Опубликовано: 30.10.1984

Автор: Гладилович

МПК: G01N 31/22

Метки: бериллия, флуориметрического

...г.рямая пересекает ось абсцисс в точке абсолютное значение 55 координаты кс горой равняется ш - со - держанию бериллия вмп рабочего раствор;, и г. Грос нтное содержание сплавляют с образовашимся пирссу:ьфатом калия при 500 С;о получения однородного прозрачного плава. Дают плаву ссГьть до комнатной тем.,;атуры я придиаюг з чашку 5 мл 57".ного раствора соляной кислоты. Нагревают при 80;, до полного р .-"варения, раствор количественно переносят в мерную колбу емкостью 50 мл, разбавляют дс метки ;адой и перемешивают, Отбирают пря помощи пипетки 5 мл полученного раствора, переносят в мерную колбу емкостью 50 мл, разбавляют до метки и перемешивают.Полученный раствор является рабочимВ шесть стаканов емкостью 50 млотбирают 0,0; 0,0,...

Номер патента: 1024809

Опубликовано: 23.06.1983

Авторы: Гладилович, Григорьев, Кондратенок, Столяров

МПК: G01N 21/64

Метки: галлия, флуориметрического

...грани кювет. Требуется такжеглубокая очистка й,й-диметилформамида. Кроме того, в условиях, оптимальных для образования комплексных,соединений тиосемикарбазоны 5-хлори 5-метилсалицилового альдегида обладают собственным свечением, спек- .тральный состав которого. подобенспектральному составу свечения ком"плексного соединения с галлием, чтотребует строгой монохроматизации излучаемого раствором света и обуславливает нйзкую чувствительность ре"акции,Цель изобретения заключается вувеличении чувствительности способа.Поставленная цель достигаетсятем, что согласно способу флуориметрического определения галлия,включающему взаимодействие исследуемого раствора с тиосемикарбазономпри рН 2-6 с. последующим измерениеминтенсивности флуоресценции...

Номер патента: 920562

Опубликовано: 15.04.1982

Автор: Гладилович

МПК: G01R 25/00

Метки: анализатор, плотности, распределения, сигнала, случайной, фазы

...расширения позволяет расширить пределы измерения случайной разности фаз у известного анализатора за счет обеспечения возможности переключения пределов измерения ширины интервалов, соответствующих абсциссам кривой плотности распределения без существенного увеличения объема измерительной. аппаратуры.На чертеже представлена структурная схема анализатора плотности распределения случайной фазы сигнала.1 Анализатор плотности распределенияслучайной фазы сигнала содержитформирователь 1, блок 2 управления,электронный ключ 3, эталонный генератор 4, счетчик 5 импульсов, дешифратор 6, триггеры 7 с раздельнымивходами, трехвходовые элементы 8 И,элементы 9 совпадения, дискриминатор10 опережения, индикаторы 11 числаимпульсов, счетчик 12...

Номер патента: 911252

Опубликовано: 07.03.1982

Авторы: Гладилович, Григорьев, Столяров

МПК: G01N 21/64

Метки: зеленой, области, образец, поверки, спектра, спектрофлуориметров, стандартный, флуориметров

...техническую кислоту. 8 этом случае интенсивность люминесценции растворов с концентрацией 0,5 10 - 5 10 моль/л не более, чем на 34 отличается от значений, полученных для растворов,. которые приготовлены из 2-окси-нафтойной кислоты, очищеной переосаждением из щелочного раствора.П р и м е р. Растворяя 0,0941 г 2-окси-нафтойной кислоты, взвешенной с точностью до 0,0002 г, в перегнанном этанпле в мерной кол" бе вместимостью 200 мл, приготавливают исходный раствор, содержащий 2,5 10 моль/л 2-окси-нафтойной кислоты. Рабочий раствор В 1(2,5 10 моль/л) получают разбавлением 2 мл исходного раствора в мерной колбе вместимостью 200 мл бидистиллированной водой. Разбавляя 20 мл рабочего раствора Ю 1 в мерной колбе вместимостью 200 мл...

Номер патента: 896049

Опубликовано: 07.01.1982

Авторы: Гладилович, Каверинский, Манеров, Назанский, Новожилов, Шапошникова

МПК: C09D 3/81

Метки: композиция, покрытия

...0,87 0,87 1,0 0,48Сополимер бутилакрилата,стирола, метакриловойкислоты, метилметакрилата(45:17, 5:2, 5:35) Композицию готовят следующим образом,В смеситель загружают растворы ворганическом растворителе сополимерабутилакрилата, стирола, метакриловойкислоты и метилметакрилата с соотношением мономеров 45;17,5:2,5:35 соответственно, нитроцеллюлозы, смолы нефте-,полимерной стирольного типа, пластификатор. При перемешивании добавляютпредварительно перетертые на бисерноймельнице пигменты с частью растворасмолы или пасту, полученную при растворении суховальцованных паст, представляющих собой пигменты, перетертыена нитроцеллюлозе, и продолжают перемешивание в течение 0,5-2 ч до получения однородности,Композицию наносят методом пневматического...

Номер патента: 879554

Опубликовано: 07.11.1981

Авторы: Вешкурцев, Гладилович

МПК: G04F 10/04

Метки: допускового, периода

...Таркр, отключает световые табло "Годен", "Не годен" индикатора 13. При поступлении сигнала на вход формирователя 1 на выходе последнего появляется прямоугольный импульс, длительность которого соответствует мгновенному значению контролируемого периода. Прямоугольный импульс воздействует на блок 14 управления и устанавливает тем самым триггер 6 в нулевое состояние. Кроме того, сигнал на выходе формирователя 1 открывает счетчик 3, который начинает подсчитывать импульсы эталонного генератора 2,До тех пор, пока мгновенные значения контролируемого периода меньше заданного порога, сигналы на соответствующем выходе дешифратора 4 отсутствуют.В момент превышения мгновенным значением периода заданного порогового уровня на соответствующем...

Номер патента: 879500

Опубликовано: 07.11.1981

Авторы: Гладилович, Сычев

МПК: G01R 25/00

Метки: анализатор, плотности, распределения, сигнала, случайной, фазы

...элементы 7-1 -7-псовпадения, Короткие импульсы блока 1 О уарав ления, вырабатываемые после окончания выходных сигналов формирователя 1 через подготЪвленные к открытию трехвходовые элементы И 9-1 - 9- ) и нечетные элементы 7-1 - 7-е попадают в индикаторы 6-1-6- регистрирующие ординаты кривой плотности распределения для отрицательных абсцисс и т.д. Таким образом, анализатор обеспечивает возможность измере- ния ординат кривой плотности распре"деления как для положительных )так и для отрицательных значений абсциссов пределах от О до 18Выбор емкости счетчика 4 периодов, определяющего длительность измеритель-. ного цикла, в виде 10 (где=1,2,3) обеспечивает,авоматическое получение значений оценок вероятности, равных отношению числа...

Номер патента: 871149

Опубликовано: 07.10.1981

Авторы: Вешкурцев, Гладилович

МПК: G04F 10/04

Метки: допускового, периода

...превышения заданного порога становятся больше некоторых пределов, считаемых допустимыми. При этом переключатель 5 служит для установки конкретного порогового эначения периода, а переключатель 11для задания допустимого значения ве,роятности.В индикаторе 13 предусмотрено дваСветовых табло "Годен", "Не годен".При необходимости он может также5содержать исполнительный орган, обеспечивающий автоматическое управлениеконтролируемым процессом.При включении устройства логическая "1" по шине "Сброс" кратковременно воздействует на триггер 12 сигнализации и устанавливает его в нуле"вое состояние. В исходном положении,когда на вход. устройства для допускового контроля периода сигналы5 не поступают, в счетчик 3, 7, 9 за-,писано число, соответствующее...

Номер патента: 859952

Опубликовано: 30.08.1981

Авторы: Вешкурцев, Гладилович, Лавринович

МПК: G01R 25/00

Метки: значений, мгновенных, фазометр, цифровой

...Коммутатор находится в таком по. ложении, что шина 13 подключена ко входу фазовращателя 2, а шина 14 - непосредствен. но к первым входам формирователя 4 и дискриминатора 3 опережения. Управляемый фазоврашатель 2 вносит фазовый сдвиг, равный нулю, поскольку на его втором входе присутст. вуст нулевой сигнал с выхода индикатора 10,При поступлении опорного О, и исследуемого Ог сигналов с шин 13 и 14 на входы ком. мутатора 1 на выходе формирователя 4 появляется импульс положительной полярности, Этот импульс поступает на вход блока 5 управ ления и одновременно открывает элемент 7, через который импульсы эталонного генератора 6 поступают на вход индикатора 10. При окончании первого импульса с выхода формирователя 4 закрывается элемент...
