Горюнов

Номер патента: 1447386

Опубликовано: 30.12.1988

Авторы: Горюнов, Таймазов, Чижов

МПК: A63B 69/00

Метки: движения, параметров, толчкового

...за счет отталкивания спортсмена и действия его веса. При соприкосновении спортсмена с платформой4 тензометрический датчик 5 вырабатывает сигналы (фиг.2), Эти сигналыпоступают на вход блока сравнения 7и на вход блока определения максимума сигнала 9. Блок определения максимума сигнала может быть осуществлен, например, как пиковый детектор.В блоке 7 амплитуда поступившего сигнала сравнивается с уровнем сигнала,заданным задатчиком 6, и если онаменьше, в блоке 8 вырабатывается сигнал. Блок определения максимума сиг 1;111;1 ч НЬ 1)1 б;1 Т 1;1 Е Т Я 11 Я 1;1:1 11111 , р:11- лР 111 я соо то я нем 1 р 111 е р я 10, ьх;1 которого нключает 1.1;1 с.с,у 11 оРр, В момент окончания оттнлкина 1 ня спортсмена от патформы 4...

Номер патента: 1446222

Опубликовано: 23.12.1988

Авторы: Горюнов, Кареев, Сагдиев, Файзиев, Файзуллин

МПК: E02B 3/12, E02B 5/02

Метки: канала, крепление, откосов

...От ВНУтРЕННЕй его части пергол;ттнтоной прокладкой 8. Конструктция кр плення откоса канала работает слепуюшим образом,В НапаттЬттЧЯ ГтЕПИОП ЭКСПЛуатацИИ канала с максимальным уровнем его нанобитумной смеси и пергаминовой прокладкой 8, снижающей трение. Устойчивость и фильтрационная грочностьв условиях быстрой сработки уровняводы в канале и подпоре грунтовыхвод достигается за счет свободноговыхода пробки под действием взвешивающего давления и быстрого вытеканиягрунтовой воды иэ-под плит череззащищенные фильтром отверстия стаканов. 2 ил. полнения (Макс, УВ) и прн отсутствиигрунтовых вод под облицовкой (Низк.УГВ) она должна быть водонепроницаемой и исключать потери воды на фильтрацию из канала. Это достигаетсятем, что фильтрационные...

Номер патента: 1435938

Опубликовано: 07.11.1988

Авторы: Абульханов, Горюнов, Митряев, Семенов

МПК: G01B 11/30

Метки: качества, отверстий, поверхности, цилиндрических

...совершает осевое перемещение за счет перемещения пальца 14 в пазах 17 и 18. При этом торец 20 световода 19 сканирует контролируемую поверхность, а результаты контроля . отображаются регистрирующим блоком 2. 2 ил. 2связанные с другим торцом 21 световода 19 лазер 22 с блоками 23 и 24соответственно питания и управленияи приемник 25 излучения с фильтром 26высоких частот и регистрирующим блоком 27,Устройство работает следующим образом.В исходном состоянии с помощьютросика 16 палец 14 выводят из пазов17 и 18, перемещают оправку в крайнееположение, освобождают тросик 16,вводят палец 14 в крайний кольцевойпаз 17 и размещают корпус 1 внутрьконтролируемого цилиндрического отверстия. При контроле качества по-ерхверхности контролируемого...

Номер патента: 1430111

Опубликовано: 15.10.1988

Авторы: Горюнов, Демушкин, Кобзев, Костенков, Кутовой, Найденко, Прилуцкий

МПК: B04C 5/081

Метки: гидроциклон, две, нефтесодержащих, разделения, суспензий, фракции

...сливного патрубка 5, укрепленного в днище 6 корпуса. Камера 4 имеет патрубок 7 для вывода легкой фракции и 1 з аппарата. Над верхней крышкой 8 установлено устроиство 9 для дополнительногонвода легкой фракции, включающее насад 1 ок 10, корпус 11 отвода и винтовое устройсгво 12 для осевого перемещения насадка 10. Устройство 9 для дополнительного отвода соединено со сливной камерой 4 при помощи 11 ерелнвной трубы 13. Площадь сечения насадка 10 устройства 9 для дополнительного с 1 твода составляет 10 - 30)о от плогцади сечения сливного патрубка 5.Гндроциклон работает следующим об)азом.Исходную нефтесодержащую суспензию подают под давлением по тангенциальному входному патрубку 2 в цилиндрический корпус 1. В последнем исходная нефтесодержац 1...

Номер патента: 1426838

Опубликовано: 30.09.1988

Авторы: Балашов, Горюнов, Ечин

МПК: B29D 30/24

Метки: барабан, пневматических, покрышек, сборки, формования, шин

...для подачи воздуха в кольцевые пневмоцилиндры 17, 18. Барабан снабжен также патрубком 30 для подачи воздуха во внутренпк)ю полость барабана при г)ормова 11 1.Барабан работает следующим образом.В исходном положении барабан находится в сложенном состоянии, при этом поршни 15), 16 сведены к центру барабана. Регу,гцруемье упоры 13,4 настраивают на задаппьгй диаметр рязжатия эластичных ко.лсц 7 и 8, обеспечиваюций герметизацию портов собираемого каркаса покрыпки.Зяте) через отверстия 29 в трубе 3 подают Воздух в кольцевые пневмоцилиндры 17, 8, перемещая по труое 3 поршни 5, 16 От центра барабана. Поршни 15, 16. НереМЕП)ЯЯС)ч ВЗаИМОДЕйстВУ)От С К(ПУСПЫМИ КОТЬцами 21, 22 и с коническими дисками 23 и 24.Диски 23, 24, воздействуя на сегменты25,...

Номер патента: 1425592

Опубликовано: 23.09.1988

Авторы: Белкин, Горюнов, Липилин, Овчинников

МПК: G03G 16/00

Метки: изображения, копирования, методом, носитель, рельефного, термопластический, тиснения

...1 до температуры 15-20 С, Затемпо команде с комацдоаппарата 12 шаго;вый двигатель 11 поворачивает вал 10с эксцентричными кулачками 13 дозаданной позиции, при которой эксцентричные кулачки 13 перекроют отверстия 406, соединяющие отсеки 5 с полостьюредуктора 8 давления, После этого вполый пржимной вал 2 с эластичнойцилиндрической поверхностью 3 отмагистрали 9 избыточного давления 45через редуктор давления, через центральную трубу 7 и неперекрытые эксцентричными кулачками 13 отверстия 6подают рабочее тело, обеспечивающеетребуемое давление тиснения в отсе 50ках 5. При этом цилиндрическая эластичная рабочая поверхность 3 вала 2растягивается в зоне заполняемых носителем давления отсеков 5, что обеспечивает постоянный по величине...

Номер патента: 1415272

Опубликовано: 07.08.1988

Авторы: Акимов, Горюнов, Комаров, Лавренко, Мельников

МПК: H01J 61/46

Метки: газоразрядных, ламп, люминофорных, покрытий, суспензия, формирования

...мас.%:Люминофор 5,3 - 47,7Силиказоль 23,5 - 37,6ДистиллированнаяводаНаполнитель Приготовление люминофорных суспензий осуществляется следующим образом.Взвепинант и загружают в фарфоровый барабан согласно составов- 4 компонен. ты. Размол производят для составов 1 и 4 в течение 20 мин, для составов 2 и 3 15 мин. Суспензию сливают, фильтруют и наносят на колбы. После сушки при 80 -Наполнитель изготавливается из мелкодисперсного материала, прозрачного в видимой и ультрадиофиолетовой области спектра с размером частиц, не превышающим 5 10 мкм. Соотношение жидкой и твердой фаз суспензии выбирается из необходимости получения различных по толщине слоев. Плотность рабочих суспензий- 1,5 г/см. Время приготовления суспензии с данным связующим...

Номер патента: 1409279

Опубликовано: 15.07.1988

Авторы: Баулин, Горюнов, Пьянов

МПК: A61M 1/00

Метки: активного, гнойной, дренирования, раны

...используемой при активном дренцровании гнойной раны.Целью изобретения является обеспечение возможности аэрозольного лечения закрытой швами раны.На чертеже представлена принципиальная схема устройства.Устройство для активного дренировация гнойной раны содержит последовательно соединенные емкость 1 для промывного раствора, дренажную трубку 2 с боковыми отверстиями 3, емкость 4 для сбора отделяемого и источник 5 разрежения. Емкости 1 и 4 имеют к 1 чышки 6 и 7. В крышке 6 размещена трубка 8 с фильтром 9 для сообщения емкости 1 с атмосферой и трубка 1 О для соединения с дренажной трубкой 2. Трубка 1 О выпол. гцна с возможностью переме 1 цения парал.нльно оси емкости 1. В крышке 7 размещены трубки 11, 12 для соединения соответственно с...

Номер патента: 1408447

Опубликовано: 07.07.1988

Авторы: Горюнов, Пикенин

МПК: G09B 23/28

Метки: внутренних, воспроизведения, контузии, органов, тканей

...1:3".9-1:3;15, а осевые линии их смещены относительно центра тяжести (ЦТ) на 5-10 в противоположоные стороны. Будучи грибовидной Формы, рабочая часть 4 выполнена с соотношением слоев 5:3: 1. Верхний (первый) слой 5 ударника выполнен, например, из поролона и эластично Фиксирован к металлическому основанию (третьему слою).б. Второй (средний) слой 7 выполнен, например, из резины и жестко фиксирован металлическими винтами 8. Эластичность Фиксации слоя 5 обеспечивается липкой лентой 9.Такое конструктивное решение уст" ройства связано с необходимостью имитации фаз травматического воздействия: воспроизведения временного и пространственного градиентов ударных волн в смешанных средах живого организма.Последовательность применения устройства...

Номер патента: 1407656

Опубликовано: 07.07.1988

Авторы: Горюнов, Зинченко, Щелкунов

МПК: B22C 7/02

Метки: выплавляемым, литья, моделям, пресс-форма

...исключить коробление полуформ, улучшить циркуляцию и теплообмен, а также устранить такой дефект, как вздутие литниково. го кольца за счет более близкого подвода охладителя. Формула изобретения 1. Пресс-форма для литья по выплавляемым моделям, содержащая подвижную и неподвижную полуформы, в каждой из которых выполнены полости охлаждения, отличающаяся тем, что, с целью устранения коробления полуформ и расширения гехнологических возможностей, полости охлаждения выполнены с ребрами жесткости, размещенными перпендикулярно направлению движения потока охлаждающей среды.2. Пресс-форма по и. 1, отличающаяся тем, что ребра плоскости выполнены чередующимися на верхней и нижней стенках охлаждающей полости. Х гюУер,чули рог. 5 Составитель ВТехред...

Номер патента: 1392601

Опубликовано: 30.04.1988

Авторы: Авербух, Акимов, Горюнов, Кожушко, Литвин, Марков, Мельников

МПК: H01J 61/46

Метки: высокого, газоразрядных, давления, ламп, люминофорного, покрытия, суспензия, формирования

...связующего осуществляется 40 на механизированном оборудовании сборки газораэрядных ламп,П р и м е р 1, Содержание компонентов н суспепэпи следующее, мас.7.:Люмин офор 45и порошоккварцевогостекла15 Х-ный водныйраствор полиакрилата аммонияи силиказоль в ры ламп находятся на нижнем пределе требований ГОСТ 16354-77 на лампы ДРЛ,П р и м е р 2. Содержание компонентов в суспенэии следующее, мас.7:Люминофор ипорошок кварцевого стекла 52,515/-ныи водныираствор полиакрилата аммонияи силиказольв соотношенииот 1:2,5 до 1:10 22,0Очищенная вода ОстальноеСуспензия этого состава высокой вязкости, что позволяет получить покрытие баллонов с высокой удельной нагрузкой люминоформа и ЯО, При содержании в суспенэии связующего более 22 мас.Х становится...

Номер патента: 1388320

Опубликовано: 15.04.1988

Авторы: Гаевский, Горюнов, Хачатрян

МПК: B29C 43/02, B29D 31/00

Метки: арматурой, кольцевых, нитевидной, уплотнителей

...гильзы 15 выполнены радиальные пазы с для прохода упоров.Устройство работает следующим образом.На торцовую поверхность наружного элемента 4 устанавливается кольцевая заготовка 16 уплотнителя, например35 40 45 50 55 диальных прорезях. резинотканевой манжеты, имеющая выходящие на торцы концы нитевиднойарматуры. Внутренний диаметр заготовки 16 соответствует наружному диаметру фиксатора 8, выступающему в исходном положении над торцом элемента 4на одну треть высоты заготовки 16 ипредотвращающему смещение заготовки врадиальном направлении. Верхний прессующий орган 3 начинает перемещатьсявертикально вниз. По мере его перемещения и воздействия его плунжера 14на внутренний элемент 5 усилие передается через пружину 7 на наружныйэлемент 4....

Номер патента: 1378836

Опубликовано: 07.03.1988

Авторы: Гаврищук, Горюнов, Маркелов, Рогальский

МПК: A61F 9/02

Метки: защитные, очки

...Х 3. 1 1(1 ьк) изо 61 нт(.ни я я 31 яст 5 НОБВ 1 Н 1 сни1 Г ррНдкшей посс)биост 3 лдз.11 фигизображены очки, нил со стороны обтюраторд; нд фи. 2 то жс, Вил С 3 РУ; Нс Ц)53. 3 10 ж, БИД В СЕЧЕНИИ П,НСК(К 1 ЬК, ПРОКОЛИ(ПЕй ПРЕЗ ПптР ОсКО ЫХ ССК 0,1 Пс 1 Рс 1,1,1 С.1 ЬНО ПЛОСКОСТИ СИМЫСТРИИ 15 (Иков.С .3 сК И С О(. Г О 51 1 И .3 К О Р П У С с 1Б 0 И Н Ь 1 Х с 01 РО 31 СтЕКОЛ 2, Н 3 О.О 333(КД-ООЛЕНЬЯ Л, ф 3)ьтру к)пе-псг.Олск)п 5(х элементов 4. 1 орПс,С ОЧКОВ (СНДШЕН КРЕНжНЫМИ ЗДВДтДМИ ) И ), КООРЬНс ИГОТОВ.1(. НЬ 1 ИЗ Мс 1 ТЕРис 3.1 а КОРИ; С с ОЧКОВ ( В 06 НЕЙ ПРЕСС-ФОРМЕ) 6 гн)р(тор 1(г. 31 вьп(олнен в Биде склдлки 7 из 53 гк;го упругоО ссня мзтсридлд КОРНУС ОсКО 3, ИЧЕЮШй КДК МИПИМУМ ЛВД прги 6 и Всрней и нижнси частя.3 сс увличенной...

Номер патента: 1371858

Опубликовано: 07.02.1988

Авторы: Горюнов, Грицишин, Книппель

МПК: B23Q 7/10

Метки: кассет, смены

...валом редуктора 13, которыйсвязан с электродвигателем 14. Поворотдвуплечих рычагов 4 и 5 может осуществляться также от привода иной конструкции.Устройство работает следующим образом.В исходном положении двуплечие рычаги 4 и 5 занимают горизонтальное положение,а площадки 8 и 9 располагаются на одномуровне. На площадку 8 с помощью штабелера или вручную устанавливается кассета сзаготовками (не показана). По команде включается приводной электродвигатель 14 и через редуктор 13 шестерни 12, 10 и 11 поворачивают двуплечие рычаги 4 и 5 на 180вокруг осей 2 и 3, в результате чего площадка 8, совершив плоскопараллельное перемещение, оказывается вместе с находящейся на ней кассетой с заготовками в другом крайнем положении, в зоне действия...

Номер патента: 1369907

Опубликовано: 30.01.1988

Авторы: Горюнов, Грачев, Данилов, Дергачев, Кавин, Мейтин, Подольский, Ратнер

МПК: B29C 35/00, B29C 43/20

Метки: композиционных, формования

...могут перемещаться каретки 7 и 8 посредствомпривода 9, несущие пуансоны 10 и 11,соединенные соответственно трубками2 и 13 с системами подачи теплоно"сителя и хладагента. Матрица 4 приформовании изделия Фиксируется настоле 14 пресса 2.Устройство работает, следующим образом,В рабочие полости матрицы 4 укладывают заготовку, которая по рольгангам 3 поступает на стол 14 пресса 2.Затем стол 14 поднимают и смыкаютматрицу 4 с горячим пуансоном 1 О,выдерживая заготовку согласно технологическому циклу. После окончанияФормования стол 14 с матрицей 4 опускается, Привод 9 осуществляет перемещение каретки 8 с холодным пуансоном11 в рабочую зону с одновременнымсмещением из этой зоны каретки 7 сгорячим пуансоном 10. Стол 14 вновьподнимается,...

Номер патента: 1368541

Опубликовано: 23.01.1988

Авторы: Горюнов, Кондрашкин

МПК: F16H 48/08

Метки: дифференциал

...делам изобретен 113035, Москва Ж,д,4/ аушская на.Проектная, 4 играфическое предприятие, г.Ужго Производственно 1 136854Изобретение относится к механическим передачам и может быть использовано в различных приводах.Целью изобретения является упрощение технологии изготовления дифференциалов с различным количеством сателлитов за счет использования одинаковых пальцев.На фиг.1 показан дифференциал,общий вид; на фиг.2 - разрез А-А нафиг.1.Дифференциал содержит корпус 1 сотверстиями 2, центральную втулку 3с отверстиями 4, пальцы 5, вставленные одним концом 6 в отверстия 2 корпуса 1, а другим концом 7 - в отверстия 4 втулки 3. Концы 7 пальцев 5,взаимодействуя между собой, выполнены по полусфере 8. На пальцах 5 размещены сателлиты 9,...

Номер патента: 1366389

Опубликовано: 15.01.1988

Авторы: Александрова, Горюнов, Ивашов, Колискор, Некрасов, Степанчиков

МПК: B25J 11/00

Метки: механизм, ориентации, перемещения

...усилия устройств 5,При этом эона перемещения деталив плоскости ограничена конструктивными параметрами механизма и преждевсего величиной регулировки длин тяг,Однако предложенный механизм позволяет перемещать деталь в ближайшейзоне. Для этого захваты соответстствующей командой рассоединяют сдеталью 8. Теперь под действиемустройств 5 тяги поворачиваются доограничителей-упоров 4 и по угловомуположению занимают исходные положения, Длины тяг вновь определяютсяпрограммой. По команде захваты соединяют тяги с деталью, но уже в трехдругих точках детали 8, Вновь начинается цикл перемещения детали, например, от позиции обработки к позиции сборки и т,п, После окончанияполного цикла манипулирования с даненой деталью она оставляется в...

Номер патента: 1362610

Опубликовано: 30.12.1987

Авторы: Абульханов, Горюнов, Епишев, Павлович, Прохоров

МПК: B24B 39/02

Метки: упрочнения

...ротора 3. Приводной вал 19 соединен с ротором 3 через шестерни 20 и 21. Вал 4 регулировочного механизма связан с приводным валом 19 через сменные шестерни 22 и 23. Обрабатываемое изделие обозначено позицией 24. Ползун 17 имеет балансировочный груз 25. Стойка 26, жестко связанная с корпусом станка (на фиг. 1 не указан), образует с корпусом поступательную паруУстройство работает следующим образом.Устройство устанавливают в привод 1 - шпиндель сверлильного станка (не показан) . После этого устройство устанавливают таким образом, чтобы оси ротора 3 и отверстие изделия 24 были совмещены, а деформирующий элемент 16 касался наименьшего 5 10 15 20 25 30 35 40 мом осевого перем ещения, включающим в себя две червячные пары 5 и 10, два вала 6 и 9 и...

Номер патента: 1352366

Опубликовано: 15.11.1987

Авторы: Бабаянц, Бажанов, Горковенко, Горюнов, Калугин, Левин, Мартаков, Попов, Четверкин, Энбрехт

МПК: A61B 10/00, G01N 33/48

Метки: поражении, рогового, слоя, эпидермиса

...реактивом, которая регистрируется в условиях сравнительной дифференциальнойфотометрической контрастности,Способ осуществляют следующим образом.До лечения после установления диагноза у больного на видимо здоровуюкожу и пораженный участок при помощи пипетки наносят 1 каплю раствора33-ного аэотнокислого серебра и37-ного уротропина взятых в равныхколичествах (1:) на площади1,3 см и в виде круга. Через 2030 мин происходит потемнение участков кожи, Таким образом устанавливают наличие поражений в роговом слоеэпидермиса. Затем проводят избраннуютерапию, которая заключается в общеми местном леченииОбщее лечениевключает в себя назначение различныхлекарственных препаратов (десенсибилизирующие, витамины, гормоны и др,),а...

Номер патента: 1351801

Опубликовано: 15.11.1987

Авторы: Гаевский, Гершман, Горюнов, Мельников, Рабкин, Хачатрян, Чупикова

МПК: B29C 33/46, B29C 35/02

Метки: обоих, открытых, полых, резиновых, торцов

...содержащее разъемную пресс-форму, смонтированные с возможностью относительного аксиального перемещения сердечник и размещенный в его нижней части вкладьпп,имеющие поверхность разъема в видеобращенного большим основанием книжней полуформе усеченного конуса,выполненное в сердечнике центральноеотверстие и жестко связанный с вкладышем центральный стержень с каналомдля подачи сжатого воздуха в расположенную между сердечником и вкладышем разделительную полость, о т л и -ч а ю щ е е с я тем, что, с цельюупрощения конструкции устройствапри изготовлении мелкогабаритныхизделий, стержень установлен в центральной отверстии сердечника и связан с меньшим основанием вкладыша,а на большем основании последнеговыполнен центрирующий выступ...

Номер патента: 1349969

Опубликовано: 07.11.1987

Авторы: Горюнов, Ильченко, Кармазь, Кучерявый, Настаскин, Обетковский, Пономарчук, Шарко

МПК: B23Q 41/00

Метки: автоматизированный, комплекс, технологический

...9 из магазина 8. В конце хода охвата 4 срабатывает датчик б, подается команда на перемещение шпиндельной бабки 2 вверх, и стол 7, перемещаясь па двум координатам, выставляется гидротисками 17 в зоне дейстни:-, манипулятора 3.После этого шпиндельная бабка 2 и схват 4 манипулятора 3 поочередно перемешаются вниз к гидротискам 17, Программно обеспечиваются остановка схвата 4 с заготовкой 9 с зазором относительно базовых поверхностей губок гидротисков 17 и подача сжатого воздуха н каналы 27 для сдува стружки с базовых поверхнсстей губок гидротисков 17 (фиг.7), Затем схватМанипулятор 14 с рукой 15 из по ицзиции Ожидание перемещается к шпиндельной бабке 2 и захватывает отра 10 15 20 25 ЗО 40 45 55 4 раскрывается, и заготовка 9 выпадает на...

Номер патента: 1348404

Опубликовано: 30.10.1987

Авторы: Борисов, Горюнов, Селиванов

МПК: D01H 13/30

Метки: кольцевой, машине, мокрого, прядения, прядильной, пряжи

...6 к валику 7, установленный с возможностью перемещения по рычагу для регулирования силы прижима.Устройство работает следующим образом.О .Сходящая с паковки 1 ровница 5 смачивается в ванне 2, калибруется, огибая пальцы 11 и проходя по их кольцевым канавкам 12, которые придают ровнице эллиптическое сечение и определенную структуру ровноты, т.е. прижатие к периферии ровницы торчащих выступающих кончиков волокон. Затем увлажненная ровница отжимается парой валиков 6 и 7 до остаточной влажности, подвергается вытягиванию в вытяжном приборе 9 и скру чивается в пряжу 20 с помощью крутильного органа (не показан), которую наматывают на паковку 21. 10 15 20 25 30 35 до позволяет расширить его технологические возможности и упростить его обслуживание....

Номер патента: 1347979

Опубликовано: 30.10.1987

Авторы: Гершенкоп, Горюнов, Миронов, Савчук, Хохуля, Цукерман, Щербина

МПК: B03B 5/56

Метки: барабанный, классификатор

...н незначительных объемах, не нарушающих процесса сегрегации зерен в надрешетцом продукте,Обесшламливание руд, содержаших в сноем составе частицы неизометрическай Формы, наиболее эффективно происходит при грохачении разжиженного небольшим количеством воды исходного материала, Для обеспечения этих условий внутренняя поверхность цилиндрической части барабанного классификатора имеет две зоны - загрузочную и разгрузочную, В разгрузочной заце мцогозахадцая спираль имеет максимально допустимую условиями пьцекового транспортирования постоянную величину, равную по данным эксперцмецтон 0,4-0,55 диаметра барабаца. При больших значениях шага наблюдается залипание пульпой всей внутренней поверхности барабана и резкое снижение транспортирующих свойств...

Номер патента: 1344751

Опубликовано: 15.10.1987

Авторы: Васев, Горюнов, Карамнов, Недосеева, Полякова, Розенберг, Тимофеева, Черемных

МПК: C04B 30/00

Метки: каменное, литье, малахитовое

...полос и пятен различных зеленых оттенков усиливается при введении 0,01-0,1 мас. .С 1 и 0,01-0,02 мас.А 8+, ВведениеС 1 вызывает деструкцию стеклосетки,что приводит к понижению температурыплавления хлорсодержащей шихты.Приведенное соотношение СГ в количествах 0,01-0,1 мас.% (кислогоминералиэатора) нызынает увеличениеактивности БьО, проявляющееся н заданной дифференциации величины каплеобразных микрафаз, обусловливающихтекстуру литого материала с эффектомфактуры малахита, Одновременно заданная дифференциация каплеобразонанных микрофаэ, обогащенных 1.10 иС 1 , препятствует росту пироксенообразонаний, что сопровождается уменьшением усадочной пористости.Атомы серебра не сообщают стеклуокраску при его быстром охлаждении,но тепловая...

Номер патента: 1344386

Опубликовано: 15.10.1987

Авторы: Горюнов, Попов

МПК: B01D 19/00

Метки: дегазации, жидкости

...процессом дегазации, и коллектор за счет работы внешнего отсасывающего устройства,Через отверстия 4 корпуса 1 жидкость разбрызгивается ярусами из устройства по криволинейным траекториям. Оставшаяся 5 10 15 20 25 30 35 40 45 50 55 после разбрызгивания жидкость распыляется через кольцевой проход 3.Парогазовая смесь из вакуумного оборудования, в котором установлено предлагаемое устройство, отсасывается через перфорацию трубки 6 и отводится в общий коллектор. Водяные брызги не попадают в труб- . ку 6, поскольку последняя защищена гидродинамцческим конусом 9 и металлическим диском 12.Г 1 ерфорация корпуса устройста дегазации позволяет организовать распыл дегазированной жидкости.Оснащение нижней части корпуса и перфорированной трубы...

Номер патента: 1343270

Опубликовано: 07.10.1987

Автор: Горюнов

МПК: G01M 15/00

Метки: диагностирования, дизеля, судового

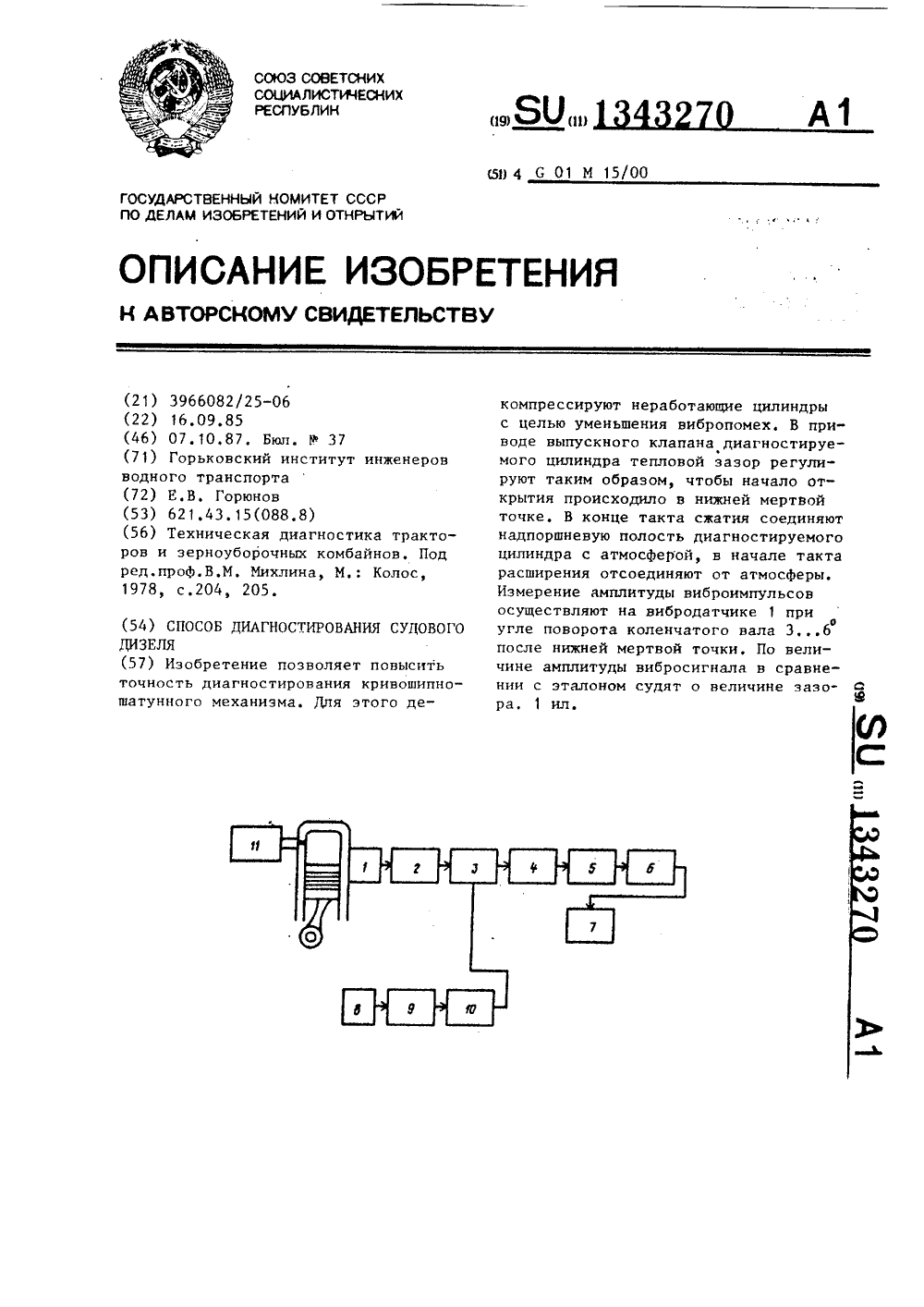

...цилиндрови последовательно соединенные с нимпредварительный усилитель 2, стробатор 3, частотный фильтр 4, пиковыйдетектор 5, интегратор 6, регистратор 7, последовательно соединенныедатчик 8 синхронизации, формирователь 9 импульсов, синхронизатор 10, 20а также воздушный клапан 11, причемвыход синхронизатора 10 подключенк второму входу стробатора 3, а воздушный клапан установлен на индикаторном кране цилиндра.25Способ осуществляется следующимобразом,На индикаторный кран диагностируемого цилиндра устанавливают воздушныйклапан, срабатывающий при давлении 30в цилиндре, близком к атмосферному,С целью уменьшения вибропомех частьцилиндров дизеля декомпрессируют.В приводе выпускного клапана диагностируемого цилиндра тепловой зазоррегулируют так,...

Номер патента: 1342669

Опубликовано: 07.10.1987

Авторы: Бессонов, Горюнов, Кармазь, Кучерявый, Филиппенко

МПК: B23Q 3/157

Метки: автоматической, инструмента, многоцелевой, сменой, станок

...заготовку 9,а магазин 6 заполняют комплектом несбходимых инуструментальных оправок7, располагаемых в карманах 33 зубчатых венцов 11 в соответствии с за 20 ложенной в систему 1 О программой,При этом карман 33 одного из зубчатых венцов 11 свободен, оправка 7 которого установлена в шпинделе 3.Автоматический цикл работы стан 25 кд начинается с пуска его в работу.По команде системы 10 крестовый стол5 с инструментальным магазином 6программно перелсещается в зону действия шпиндельной бабки 2 до совлеще 30 ция оси шпинделя 3 с осью свободногозубчатого венца 11. Бабка 2 со шпинделем 3, в котором установлена оправка 7, перемещается вниз к магазину6, утапливая инструмент 13 в карман33 гнезда 31,При этом оправка 7 нажимает своимторцом на...

Номер патента: 1341656

Опубликовано: 30.09.1987

Авторы: Александрин, Горюнов, Самойлов

МПК: G06G 7/25

Метки: ограничения

...фиксирует отрицательный потенциал на коллекторетранзистора 3, диод 10 также открыти Аиксирует положительный потенциална коллекторе транзистора 4, к диодам 40и 8 в этом случае приложены обратные напряжения и они закрыты, Когдавходное напряжение П, принимает значение между Ц и Ц (или между Пи Ц, так как схема симметрична),транзистор 4(3) открывается и происходит перераспределение тока междутранзистором 4(3) и диодом 10 (9) .Потенциал коллектора при этом почтине изменяется и диоды 7 и 8 остаютсязакрытыми, Когда рабочая точка транзистора выходит в активную область иток коллектора транзистора 4(3) превышает,ток через резистор 12 (11),диод 10 (9) закрывается, а диод 8(7)открывается, Коэффициент отрицательной обратной связи резко возрастает,и...

Номер патента: 1334118

Опубликовано: 30.08.1987

Авторы: Бейдер, Горюнов, Киселев, Коренев, Сергеенков

МПК: G05F 1/44

Метки: переменного, стабилизатор

...ступени регулирования, конденсатор 8 заряжается с полярностью, указанной на фиг. 2. В момент, когда выключается тоан зистор 28, ток нагрузки переводится в контур конденсатора 8, обуславливая начало процесса перезаряда этого конденсатора. Как только в процессе перезаряда напряжение на ЗО конденсаторе 8 станет равным нулю, включается ключ 9 и далее трансфор- матор работает с коэффициентом трансформации, соответствующим низшей ступени регулирования, а выходное напряжение равно П = Б К , где К - коэффициент трансформации низшей ступени.Управляющий сигнал подается на транзисторы 32 и 33 в течение всего полупериода, но возможность их отпирания наступает только после уменьшения напряжения на конденсаторе 8 до нуля, так как начиная с этого...

Номер патента: 1329918

Опубликовано: 15.08.1987

Авторы: Горюнов, Ерошев

МПК: B23B 29/32

Метки: автоматическая, головка, металлорежущего, револьверная, станка

...выступов и каждого из упоровравно числу позиции револьверной головкиПолости заполнены гидропластмассой34 и сообщаются через калиброванноеотверстие 35.Для герметизации зазоров в сопряжении поршней с отверстиями служатрезиновые кольца 36. В выступах 31 18установлен регулировочный винт 37 со стопорной гайкой 38. Винт 37 служит для настройки. Должно быть выполнено условиеЬ+Ь,=Н,где Н - заданная величина хода дляконкретного исполнения головки.Упоры 29 имеют со стороны, взаимодействующей с поршнем 33, лыску Ьн скос К, а упоры 30 - скос М с одной стороны.3Управление револьверной головкойосуществляется от системы ЧПУ (непоказана) посредством командоапнарата, состоящего из герконов 39, равномерно установленных на перифериифланца 5, и...
