Номер патента: 1373536

Опубликовано: 15.02.1988

Авторы: Буланый, Голубев, Дорфман, Зиндер, Каплан

МПК: B24B 3/00

Метки: заточной, станок

...валу 15 закреплена также шестерня (колесо) 22, кинематическц связанная с винтом вертикальной подачи. Оси валов 13 и 15 находятся в одной плоскости с осью втулки 9, а вал 14 скрещивается с ней.Механизм подьема может быть выполнен в варианте, изображенном на фиг. 5. В этом случае вместо скрещивающегося со втулкой 9 вала 14 он снабжен соосным со втулкой 9 полым валом-шестерней (колесом) 23, находящимся в зацеплении с шестернями (колесами) 24 и 25, закрепленными соответственно на валах 13 и 15.Корпус 3 и втулка 9 с фланцем 1 О закрепляются в корпусес помощью винтов 26 и сухарей 27.Такая конструкция обеспечивает симметричность устройства, необходимую для обеспечения компактности шлифовальной бабки ири повороте шлифовальцого шииндечя в...

Номер патента: 1373363

Опубликовано: 15.02.1988

Авторы: Голубев, Козин, Цыпук, Шегельман

МПК: A01G 23/06

Метки: пней, разделки

...из шарнирно сочлененных зубчатых челюстей 12 со штангами 13 и силового цилиндра 14 смыкания зубчатых челюстей 12. Поворот нижнего звена 4 рукояти 3 отно. сительно ее верхнего звена 5 может осу 1 цествляться моментным гидроцилиндром 15.Для обеспечения фиксации звеньев 4 и 5 рукояти 3 в рабочих положениях нижнее звено 4 рукояти 3 выполнено с боковыми выступами 6, а на верхнем звене 5 рукояти 3 установлен ползун 17 с зубьями 18, направленными навстречу боковым выступам 16 нижнего звена 4 рукояти 3. Привод ползуна 17 осуществляется силовым цилиндром 19 со штоком 20Машина работает следующим образом.В зависимости от выполняемой операции (разделка или погрузка) нижнее звено 4 рукояти 3 устанавливается в соответствующее положение. ля разделки...

Номер патента: 1372573

Опубликовано: 07.02.1988

Авторы: Голубев, Гольдштейн, Никифоров, Узарс, Феоктистов

МПК: H02P 5/16

Метки: постоянного, электропривод

...соединены с выходами блока 11 управления.Пороговый датчик 5 напряжения содержит стабилитрон 12, включенный между управляющим электродом обратного тиристора 4 и точкой соединения резисторов 13 и 14, свободные выводы которого подключены соответственно к катоду и аноду обратного тиристора 4.50Электропривод работает следующимобразом.Блоком 11 поочередно включают тиристоры 6 и 7 в прерывателе 3. Пусть в момент г включают тиристор 6. Напряжение О батареи 2 прикладывается к электродвигателю 1 и в его цепи протекает ток Г,. Еще до включения тиристора 6 конденсатор 8 заряжается до напряжения Ю с полярностью по фиг. 1, Этот заряд сохраняется при включении тиристора 6.Для гашения тиристора 6 включают тиристор 7 (момент с,). В результате происходит...

Номер патента: 1372406

Опубликовано: 07.02.1988

Авторы: Голубев, Зенякин, Николаев, Офицеров, Почуев

МПК: H01H 36/00

Метки: бесконтактный, переключатель

...через якорь 1, постоянный магнитный поток обмотки 6 увеличивается, вследствие чего подмагничивание обмоток 7 и 8 в датчике 2 возрастает, Индуктивность обмотки 7 датчика 2 уменьшается, поэтому напряжение на ней также снижается, а напряжение на обмотке 7 датчика 3 возрастает. Напряжение на обмотке 8 датчика 2 уменьшается, а на обмотке 8 датчика 3 увеличивается, что приводит к увеличению тока обмотки 6 датчика 2 и уменьшению тока обмотки 6 датчика 3, т.е. к дополнительному подмагничиванию датчика 2 и ослаблению подмагничивания датчика 3. В результате индуктивность обмоток 7 и 8 датчика 2 уменьшается, а напряжение на обмотках 7 и 8 датчика 3 увеличивается, Это приводит к увеличению тока обмотки в датчике 2 и повышению подмагничивания...

Номер патента: 1372136

Опубликовано: 07.02.1988

Авторы: Богаченко, Голубев, Фрейдисман

МПК: F16J 15/34

Метки: торцовое, уплотнение

...трения герметизировано относительно корпуса 2 сильфоном 5 ирезиновым уплотнительным кольцом 6, 20установленным на втулке 7. Сильфон5, уплотнительное кольцо 6, корпуси втулка 7 образуют герметичнуюкольцевую полость 8, заполненную запирающей средой (вода смазка),25нейтральной по отношению к материалам сильфона и уплотнительного кольца. Кольцевая полость 8 может бытьсоединена с источником 9 давленияили с полостью насоса 10 каналом 11 30через компенсатор-разделитель 12.Уплотнение работает следующим образом.Если установлен достаточно эластичный сильфон 5 (например, резиновый), то давление рабочей среды в полости насоса 1 О воздействует черезстенку сильфона 5 на жидкость, находящуюся в кольцевой полости 8. Приэтом давление в ней равно или...

Номер патента: 1372072

Опубликовано: 07.02.1988

Автор: Голубев

МПК: F01C 9/00

Метки: голубева, двигатель, двухкоординатный, поворотный

...например, в качестве гидродвигателя следующим образом.При сообщении каналов 16 и 17 поочередно со сливом и источником рабочей среды под действием давления рабочей среды, действующего на стенку 7 полости 8, расположенную напротив стенки 9 перемычек 10, рабочий 25 орган 3 с приводным элементом 5 имеет возможность совершать поворот в одной плоскости, обусловленной меридиональным направлением полостей 8 первой группы рабочих камер 6, При сообщении каналов 18 и 19 поочередно со сливом и источником рабочей среды рабочий орган 3 с приводным элементом 5 поворачивается в перпендикулярной плоскости,в Для поворота рабочего органа 3 с приводным элементом 5 по двум угловым координатам каналы 16 и 17, 18 и 19 одновременно и соответственно...

Номер патента: 1371982

Опубликовано: 07.02.1988

Авторы: Бернштейн, Голубев, Исхаков, Колпаков, Розов

МПК: C21D 1/10

Метки: закалки, индукционного, нагрева, станок

...через текстолитовые кольца 7 закалочное устройство 8, состоящее из камеры 9 выравнивателя 10 давления. Верхний25 центр 2 имеет возможность вертикального перемещения от пненмоцилиндра 11, а нижний центр 3 пропущен через выравниватель 10 давления и также имеет воэможность вертикального перемещения от пневмоцилиндра 12, Верхний центр 2 снабжен приводом 13 вращения и цилиндрической втулкой 14, установленной с возможностью перемещения вдоль оси центров 2 и 3 от пневмоцилиндра 15. На втулке 14 35 закреплена крышка 16, закрывающая камеру 9 сверху н момент закалки детали. Диаметр наружной поверхности втулки 14 равен внутреннему диамет 2ру верхнего индуктора 4, а в стенке втулки 14 выполнены каналы 17, соединяющие внутреннюю полость втулки...

Номер патента: 1371978

Опубликовано: 07.02.1988

Авторы: Алифанов, Бейзеров, Голубев, Клевцов, Кузьмин, Чирихин

МПК: C21C 5/48

Метки: фурма

...трубы, и поэтому не происходит разрушения внешней стенки медного паза. Внутрен. 40 няя медная стенка паза, охлаждаемая проточной водой, подаваемой на охлаждение фурмы, не нагревается и не расширяется, чем обеспечивается герметичность и механическая прочность соединения головки фурмы и стальной трубы.Выполнение паза медной головки и рифленого конца трубы трапециевидной формы объясняется тем, что при завальцовке в этом случае можно обеспечить равную внешнюю поверхность в месте соединения головки и трубы. Место соединения составляет сплошную плоскость без образования выступа на медном торце головки. Такое выполнение паза и рифленого конца трубы предотвращает образование нас 82тыпей при продувке фурмой расплавов,например, в кислородном...

Номер патента: 1370622

Опубликовано: 30.01.1988

Авторы: Вагин, Голубев, Левша, Тормышов

МПК: G01R 29/26

Метки: радиопомех, уровня

...триггера 17, последний переключается и сигнал логической единицы увеличивает показания счетчика 2 на едим"1370622 10 35 цу, уменьшает коэффициент передачи аттенюатора 14 на 3 дБ, через блок 3 разряжает интегратор 1 и запускает реле 4 времени, Цикл повторяется,Если уровень сигнала не превышает 60 дБ/мкВ, то он подается на пороговый блок 6.Известно, что интенсивность помехи интермодуляционной определяется следующим образом: им (я,) о д- с)в 0 гв :е е:егде 1 , ) - интенсивность интермог г(н ( )5дуляционной помехиц-порядка 1-го и з-гокаскадов соответственно,Кв ,К е - коэффициент передачи 20в,входного устройства иЬго каскада соответственно,Очевидно, что при изменении коэффициента передачи К в п раз интенсивность интермодуляционной...

Номер патента: 1368771

Опубликовано: 23.01.1988

Авторы: Голубев, Добротин, Лапин, Паврос, Табакман, Топунов

МПК: G01N 29/04

Метки: ультразвукового

...количество импульсов счета преобразуется в возрастающее ступенчатое напряжение 46 с величиной приращения Ь У = У(2 ф . Это напряжение 46 сравнивается с пороговым уровнем Б с помощью второго ам 3плитудного дискриминатора 20. Если напряжение 46 больше порогового уровня 11, то срабатывает второй амплитудный дискриминатор 20 и формирует на выходе высокий уровень 47. Таким образом, на схему ИЛИ 12 приходят сигналы 32, 37 и 47. Схема ИЛИ 12 выдает на выходе высокий уровень 48, если хотя бы на одном из входов присутствует высокий уровень. Запись 50 производится только во время, определяемое длительностью работы импульсного источника 11 питания и длительностью импульса 27. Пороговые уровни Б, - Ц устанавливаются в соответствии с требуемой...

Номер патента: 1368590

Опубликовано: 23.01.1988

Авторы: Архаров, Бондаренко, Голубев, Савинов, Филин

МПК: F25B 9/02

Метки: расширительное, холода

...поверхности акустикотеплового преобразователя 9, поглоща 8590 5 10 15 20 25 30 35 40 45 50 55 ется им с КПД, близким к единице,переходит в теплоту, нагревая приэтом его до температуры, значительноболее высокой, чем температура газав камере 1 и температура внешнейсреды.Расширенный газ отводится из камеры 1 через окна 2 расширенного газа.При этом с этим газом выноситсячасть акустической энергии, генерируемой газоструйно-механоакустическим преобразователем 3, которая вместе с потоком расширенного газа попадает в коллекторе 5 на диафрагму 6.Действие диафрагмы основано на явлении дифракции волн на препятствиии явлении отражения волн от твердойповерхности. При этом решается задача отражения гармоник, несущих основную долю энергии (95-983) от...

Номер патента: 1368310

Опубликовано: 23.01.1988

Авторы: Голубев, Григорьев, Камнева, Карханина, Смагин, Стрельчик

МПК: C07C 67/38, C07C 69/145

Метки: 2-ацетоксиметилбицикло, гепт5-ена

...синтезированный дляэтих целей аддукт добавляют к исходному сырью, т.е. смеси ЦПД и аллилацетата, перед началом реакции.Концентрация аддукта в исходном сырье составляет 5-20 мас,7, при этоммалярное соотношение ЦПД, аллилацетата и аддукта равно 1:(1,20-3,0)::(0,04-0,3). Реакцию синтеза целевого продукта из ЦПД и аллилацетата вприсутствии добавок аддукта проводятпри 220-250 С. Ниже 220 С отсутствует влияние аддукта на синтез ЦПД, выше 250 С отмечается осмоление исходного ЦПД. Аддукт после синтеза можетбыть выделен ректификацией из реак- З 0ционной массы и возвращен в рецикл.Реакцию проводят как в периодическом, так и внепрерывном режиме,например в реакторе змеевиковоготипа.П р и м е р 1. В автоклав объемом0,25 л...

Номер патента: 1366954

Опубликовано: 15.01.1988

Авторы: Бабаев, Быков, Голубев, Королев, Куликов, Новоселов

МПК: G01R 19/00, H02P 7/42

Метки: асинхронного, вектора, двигателя, обобщенного, составляющих, статора, фазного

...заполненияпериода 1=0,5, т.е, осуществляется180-градусное управление ключами инвертора, Частота выходных сигналовопределяется напряжением 11 и изменяется от 0 до максимальной частоты питающего двигатель напряжения прямопропорционально напряжению О. Регулирование фазного напряжения произво3 13 дится при помощи широтно-импульсного регулятора и изменяется прямо пропорционально сигналу ЦВ блоке 7 выравнйвания уровней осуществляется операция приведения всех сигналов к одному уровню, пропорциональному величине постоянного напряжения., питающего инвертор, что позволяет учесть его изменения в про" цессе работы (например, подсадка при увеличении нагрузки и др.), при этом форма сигналов и фазовый сдвиг между ними остаются неизменными. В...

Номер патента: 1366948

Опубликовано: 15.01.1988

Авторы: Голубев, Локшина, Микашинович, Шепотиновский

МПК: G01N 33/48

Метки: инфекционной, периоде, посттравматическом, резистентности

...оперативного вмешательства. По показаниямпроведена операция. Течение послеопе-рационного периода гладкое, без осложнений, что соответствует прогнозупосле повторного обследования больного,Пример 2, Больной А 32 лет,госпитализирован по поводу закрытогоперелома обеих костей левой голенина уровне средней трети со смещением. При поступлении определена устойчивость к инфекции: содержание лимфо, цитов составило 17% (менее 18%),(0,026 мкмоль/мг белка х мин 1, Сделанвывод о пониженной устойчивости к инфекции и возможности осложненного течения посттравматического периода уданного больного.Действительно, несмотря на начатуюс.вторых суток после поступления больного стимулирующую терапию (витаминыгруппы В,С, препараты группы биогенных...

Номер патента: 1366589

Опубликовано: 15.01.1988

Авторы: Голубев, Денгаев, Корчевский, Лазарев, Меламут, Мерзляков

МПК: E02B 7/06

Метки: взрывонабросной, возведения, плотины, экрана

...возводят плотину 1 с коэффициентом заложенного напорного откоса щ = 4. Затем на напорном откосе, начиная с уровня мертвого объема, вдоль плотины 1 устраивают горизонтальные террасы 2, например, бульдозером шириной 1, = 3 м. Разработанный грунт укладывают в отвал 3 с заложением откоса щ 1 = 1. Смежные террасы устраивают со смещением 1, которое обеспечивает смыкание кольматируемых зон 4 и определяется по фор- муле После устройства террас подаютЪ1 к суспензию мелкозернистого грунтаслоем 5 высотой 0,5 м с объемнойконцентрацией 0,052. Заполнение пороткоса происходит за счет фильтрации по зонам 4 на глубину 2,5-3,5 м,достаточную для образования противофильтрационного экрана 6 заданныхразмеров и качеатва (количество глинистых частиц...

Номер патента: 1364275

Опубликовано: 07.01.1988

Авторы: Беляев, Голубев, Ефремов, Киптелая, Кобелева, Пилипенко, Симовьян

МПК: A23L 1/221

Метки: зелень, консервированного, овощей, полуфабриката, приготовления, пряных, свежую, содержащего, сырья

...проведения тепловой обработки.Обработка компонентов. смеси в поле СВЧ за счет высокого темпа-нагревасокращает длительность процесса, способствует снижению жесткости режима,быстрому размягчению корней и стеблей,что обеспечивает их легкое последующее измельчение,В связи с тем, что земные листьянаиболее чувствительны к тепловой обработке, так как в них содержитсянаибольшее количество эфирных масел,их добавляют к побегам и корням после СВЧ-обработки. Сочетание корней и .стеблей, сравнительно бедных эфирными маслами (в среднем 0,0057), слистьями, являющимися.их источником( в среднем около 0,357), позволяетобеспечить.интенсивный аромат готовому продукту,Протирание всей массы до размеров40-50 мкм обеспечивает однороднуюП р и м е:р 3. Брали...

Номер патента: 1365326

Опубликовано: 07.01.1988

Авторы: Антюхин, Голубев, Гольдштейн, Узарс, Феоктистов, Чуверин, Япинь

МПК: H02P 5/16

Метки: постоянного, электропривод

...1 с последовательной обмоткой 2 возбуждения, источник 3 питания, два тиристора 4 и 5, конденсатор 6 и диод 7, анод которого соединен с минусовым выводом источника 3 питания и первым выводом последовательнойобмотки 2 возбуждения, а катод подключен к первой обкладке конденсатора 6, анод первого тиристора 4 соединен с плюсовым выводом источника 3 питания, а катод подключен к первому выводу якорной обмотки электродвигателя 1. Катод второго тиристора 5 подключен к точке соединения вторых выводов якорной и последовательной обмоток, а анод соединен с первой обкладкой конденсатора 6, вторая обкладка которого подключена к аноду первого тиристора 4.Управление тиристорами А и 5 осуществляется блоком 8 управления. Конденсатор 6 шунтирован...

Номер патента: 1363449

Опубликовано: 30.12.1987

Авторы: Афиногенов, Богод, Гаркуша, Голубев, Крылов, Полякова, Факидова

МПК: H03K 3/037

Метки: д-триггер, типа

..." 1", а на втором 11 и третьем 12 выходах - одинаковые сигналы 1 обеспечивающиепрохождение сигнала "1" с входа 6на выход 3 триггера 1 и на шинуЯ 5. После окончания действия сигнала на шине Б 16 сигнал " 1" запоминается в триггере 1 и либо проходитна шину 1 5 при С = О, либо приС = 1 запоминается во втором триггере 2 и также на шине5 будет устойчивое состояние,При подаче на шину К 15 сигналаК = 1 на первом выходе 10 функционального блока 9 формируется сигнал"0", На выходах 11 и 12 формируютсясигналы " 1". Работа схемы аналогичнаописанной для предыдущего случая,поэтому на шине Я 5 возникает устойчивое состояние "0",Таким образом, пред.пагаемая схемаР-триггера устанавливает на шине Ц 535исходное состояние " 1" или "0" приподаче высокого...

Номер патента: 1363398

Опубликовано: 30.12.1987

Авторы: Голубев, Гудков, Заика, Иниятуллин

МПК: H02M 3/125, H02P 7/28

Метки: импульсного, регулятора, тиристорами

...Конденсатор 20 разряжается черезэтот тиристор и трансформатор 23, 30 выходной импульс которого открываеттиристор 25, Конденсатор 18 разряжается через этот тиристор и вторую по 35 40 45 50 ристор 13. Конденсатор 11 разряжается через открытый тирнстор и первичную обмотку трансформатора 14, Навходе задающего генератора устанавливается определенная частота, величина которой задается сопротивлением резистора 3, т.е. изменением внутреннего сопротивления транзистора 8.Импульс напряжения со вторичной обмотки трансформатора поступает на управляющий электрод тиристора 16 иоткрывает его. Конденсатор 18 заряжается через тиристор 16 и половину первичной обмотки трансформатора. 17, импульс напряжения со вторичной обмотки которого через диод 26 падает...

Номер патента: 1362902

Опубликовано: 30.12.1987

Авторы: Голубев, Леонтьев, Мухтаров

МПК: F26B 11/14, F26B 17/20

Метки: сушилка, сыпучих

...в аксонометрии.Сушилка для сыпучих гранулированных материалов содержит цилиндрический обогреваемый корпус 1 с греющей рубашкой 2, размещенный по оси корпуса гибкий обогреваемый шнек 3, размещенный внутри шнека матерчатый желоб 4, закрепленный по периметру на жестком каркасе 5, загрузочный узел 6, разгрузочный узел 7 и патрубки для подвода 8 и отвода 9 теплоносителя. Витки шнека в поперечном сечении имеют форму полукруга, обращенного плоской стороной в сторону разгрузочного узла.Сушилка работает следующим образом.Через загрузочный узел 6 влажный гранулированный материал загружается в сушилку на внутреннюю поверхность матерчатого желоба 4, причем последний под тяжестью засыпанного материала плотно облегает витки шнека 3 и прижимается к...

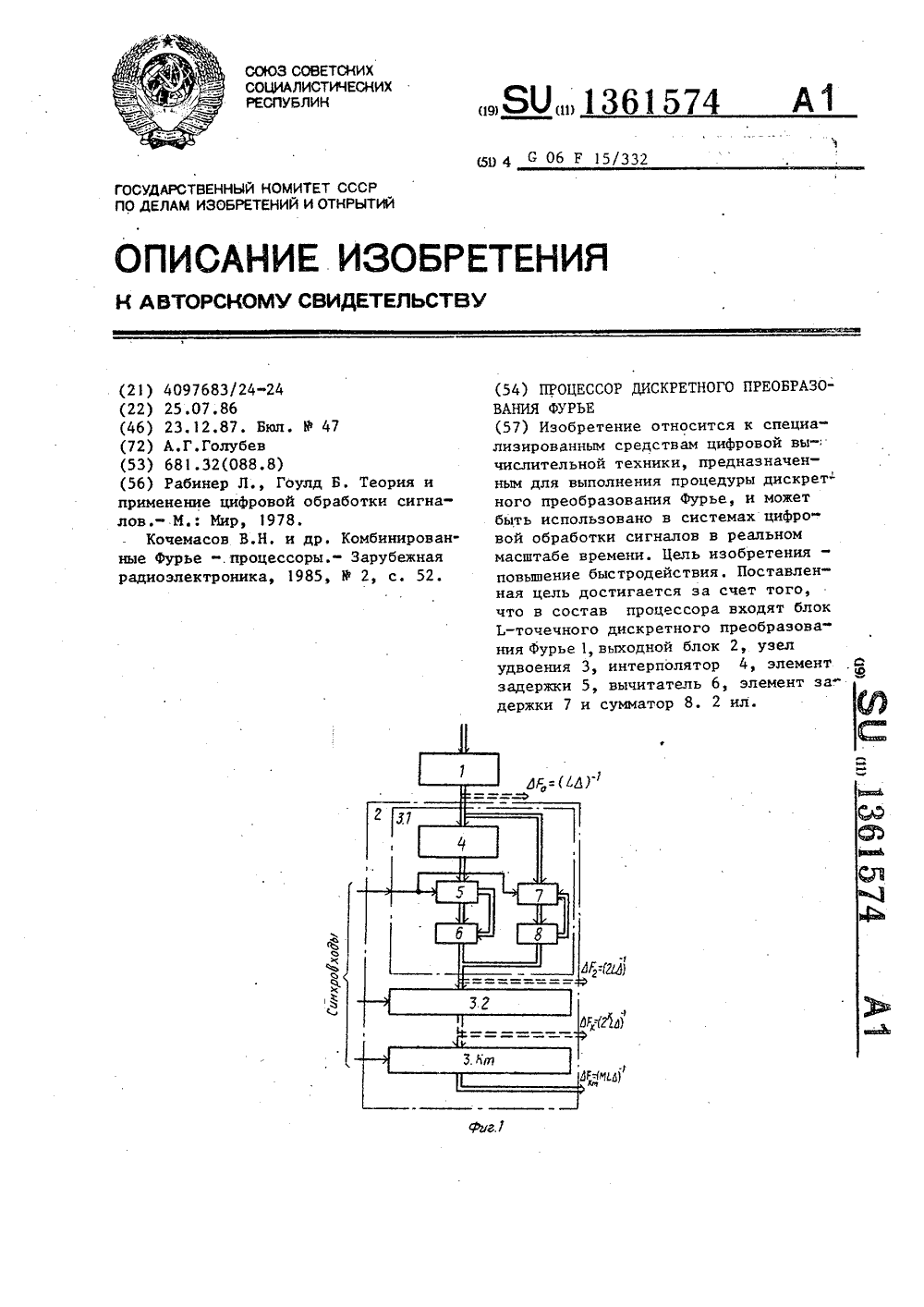

Номер патента: 1361574

Опубликовано: 23.12.1987

Автор: Голубев

МПК: G06F 17/14

Метки: дискретного, преобразования, процессор, фурье

...массива. В момент С навыходе интерполятора 4 формируетсяЬ интерполированных коэффициентов 50 Ве, соответствующих Ь-точечному разложению входного сигнала по гармоническим составляющим, частоты которыхрасположены в серединах частотныхинтервалов между частотами, соответствующими коэффициентам ДПФ А.Гармонические составляющие, соот 211 Кнветствующие ДПФ (А ехр 1 --- ) имеК Ь1361574 Процессор дискретного преобразования Фурье, содержащий блок Ь-то . чечного дискретного преобразования Фурье и выходной блок, выход которого является информационным выходом процессора, информационным входом которого является информационный вход блока Ь-точечного дискретного преобразования Фурье, выход результата которого подключен к входу выходного блока, о...

Номер патента: 1361472

Опубликовано: 23.12.1987

Авторы: Голубев, Клюев, Молчанов, Шейтельман

МПК: G01N 1/24

Метки: воздуха, отбора, проб

...на них биметаллическимипластинами 15 заполнен воздухом,теплопроводность которого=0,0255 Вт//(м К) одного порядка с теплопроводностью теплоизоляционного кожуха 2,(2) гце- коэФФициент линейного расширения, М/м К;- длина пластины вдоль образующей теплоотвода, м;5 - толщина биметаллической пластины м,Биметаллическая пластина может30 быть выполнена из красной меди с инваром, тогдаЪ, =395 Вт/(м-К);х =17,2 х10 М/(м К), толщину пластины принимают исходя из конструктивных соображений.Биметаллические пластины должныперекрыть щелевой зазор о=3 мм междуребрами при температурном перепаде100 С. При этом между пластинами должен быть хороший механический контакт(поэтому прогиб биметаллической пластины выбирается равным зазору междуребрами, чтобы...

Номер патента: 1361350

Опубликовано: 23.12.1987

Авторы: Голубев, Палеев, Чуприков

МПК: E21F 5/04

Метки: ингибитора, очаг, подачи, пожара

...протяженности вентиляторыместного проветривания целесообразнооснащать двумя вентиляторными колесами - основным рабочим 2 и дополнительным 3.При возникновении пожара в подго 2 О товительной горной выработке 17 наустье вентилятора 1 закрепляют кольцевой коллектор 5, подсоединяют кнему приспособление для приготовления ингибитора.25После монтажа системы обеспечиваютподачу ингибитора, например хладона,114 В 2, на лопатки основного рабочегоколеса 2. Вращающиеся лопатки рабочего колеса дополнительно диспергиЗб руют распыленную смесь хладона с получением мелкодисперсной аэрозоли,которая воздушным потоком через кольцевой канал 12 выбрасывается в магистральный воздухопровод 4,35 Одновременно дополнительное колесо 3 всасывает свежий воздух...

Номер патента: 1360817

Опубликовано: 23.12.1987

Авторы: Авраменко, Глозман, Голубев, Нейков, Трифан, Черных

МПК: B07B 1/40, B07B 1/46

Метки: виброгрохот

...предприятие, г. Ужгород, ул. Проектная, 4 11Изобретение относится к технике разделения сухих сыпучих и порошкообразных материалов на классы по крупности и может быть использовано в производствах порошковой металлургии, в строительной, горно-рудной и других отраслях промышленности.Целью изобретения является повышение эффективности локализации пылевыделений в процессе работы виброгрохота. На фиг. 1 изображен виброгрохот, разрез; на фиг. 2 - узел 1 на фиг. 1.Виброгрохот содержит рамные сита 1 с приводом 2, смонтированные на общей раме 3 и заключенные в кабинное укрытие 4 со смотровыми окнами 5 в боковых стенках 6 укрытия. По периметру окон с внутренней и наружной стенок укрытия установлено обрамление 7, выполненное в виде полой...

Номер патента: 1360763

Опубликовано: 23.12.1987

Авторы: Бобровицкий, Голубев, Зверева, Мирошниченко, Неклеса, Усанов, Хитрова

МПК: B01D 17/022

Метки: фильтр-сепаратор

...крышек оборачивают заранее подготовленной Фильтровальной шторой (Фиг.4) с подгибами в сторонукаркаса.Собранную таким образом с каркасом. штору укладывают на одну из продольных частей обечайки 12 (при трехчастях на среднюю). Остальные частиобечайки поворачивают на шарнирах 13и при помощи стягивающих узлов 14обжимают штору до необходимых величин Одновременно происходит герметизация торцов шторы с крышками каркаса за счет упругих свойств последнего слоя 10, выполненного по краям15 фильтрующей шторы в два слоя, Готовый водоотделяющий элемент устанавливают в корпус 1 фильтра.По окончании ресурсафильтрующейшторы элементразбирают в обратной пос"ледовательности, Распускают стягивающий узел 14, обечайка 12 раскрываетсяна шарнирах 13,...

Номер патента: 1359608

Опубликовано: 15.12.1987

Авторы: Воронин, Голубев, Кириллов, Кондрашева, Чистяков, Щелыванов

МПК: F26B 11/04

Метки: сушилка, сыпучих

...раслоложены на двух валах 13 и 14, имеющих с одной стороны поддерживающиеролики 15, установленные с возможностью вращения, а с другой стороны -зубчатые колеса 16. Вал 13 с жесткозакрепленным зубчатым колесом 16 кинетически связан с приводом 17 вращения, Привод шнека 3 осуществляетсячерез клиноременную передачу такжеот привода 17, Частота вращения шнека регулируется выбором шкивов 18 и.19. Для вывода отработавшего теплоносителя имеется патрубок 20. Барабаныимеют вибропривод 21 эксцентриковоготипа с подпружиненным шатуном,Сушилка работает следующим образом,Влажный материал подается в загрузочный бункер 2 и шнеком 3 транспортируется в перфорированную трубу 4,которая вращается вместе с барабанами 5 и 6. Теплоноситель через отверстия в...

Номер патента: 1359605

Опубликовано: 15.12.1987

Авторы: Голубев, Колесов, Лабутин, Лашков, Сафин

МПК: F26B 5/04

Метки: сушки, сыпучих

...позволяет увеличитьстепень улавливания вторичных паров,1 ил(залитой перед началом работы в сборник 4 конденсата) и, проходя черезслой охлажденной жидкости, конденсируются, а неконденсирующиеся газы через штуцер 14 удаляются из системы.По достижении в сушильной камере 1требуемого остаточного давления процесс вакуумирования прекращают, стравливают вакуум инертным газом из баллона 15, включают в работу газодувку 17 и производят нагрев высушиваемого материала, продувая через негонагретый в калорифере 16 газообразныйтеплоноситель. По достижении высушиваемым материалом заданной температуры нагрев прекращают, а сушильнуюкамеРу снова подключают к вакуумнойсистеме. Таким образом осуществпяют чередование нагрева и вакуумирования(т.е, вакуумной...

Номер патента: 1359594

Опубликовано: 15.12.1987

Авторы: Архаров, Бондаренко, Борисов, Голубев, Городнов, Подольский, Сухоруков, Юшин

МПК: F25B 9/02

Метки: расширительное, холода

...для получения холода, 10Устройство содержит камеру 1 свыпускными окнами 2 для расширенногогаза, газоструйно-механо-акустический и пористый газопроницаемый акустико-тепловой преобразователи 3 и 4 15соответственно, трубопровод 5 сжатого газа и теплоизолированный выходнойтрубопровод 6,Устройство работает следующим образом, 20При расширении сжатого газа в преобразователе 3 часть энергии газового потока преобразуется в энергиюакустических колебаний, которая, отражаясь от стенок камеры 1, фокусируется на пористой поверхности акустико-теплового преобразователя 4 ипоглощается, В результате поглощенияакустической энергии с КПД, близкимк единице, акустико-тепловой преобразователь нагревается . Отвод тепла от 4 2преобразователя 4 осуществляют...

Номер патента: 1357054

Опубликовано: 07.12.1987

Авторы: Воротынцев, Голубев, Коваленко, Лохматов, Петухов, Шаманаев

МПК: B01D 53/047

Метки: адсорбента, блоках, газа, комплексной, первичной, регенерации

...в атмосферу воздух через холодильник 9 подают на всас газодувки5 и возвращают в контур регенерации.Контур замыкают., Воздух из газодувки5, охлажденный в теплообменнике 10до 0-5 С, подают на охлаждение в адсорбер 7 (8). В контуре циркулируетодин и тот же газ в объеме, равномобъему контура, например 50-100 м5для блока очистки производительностью32 тыс. нм /ч по очищаемому воздуху3и рабочем давлении 32 кгс/см . Кактолько первые по ходу охлаждающеговоздуха слои адсорбента охладятся дорабочих температур, примеси СО ивлаги, содержащиеся в объеме газаконтура, поглощаются этими слоями,и охлаждение последующих слоев адсорбента осуществляется очищенным отСО и сухим воздухом. Так как контур регенерации можетиметь в своих узлах неплотности, через...

Номер патента: 1357029

Опубликовано: 07.12.1987

Авторы: Голубев, Демидчик, Ивченко, Линев, Липкин, Мартынов, Обухов

МПК: B01D 3/20

Метки: газ-жидкость, проведения, процессов, системах, тепломассообменных

...крышкой 2 и выводят через30 патрубок 3, 11 одлют 0,75 Г газа черезвентиль 15 н коллектор 8, а из него -в систему 7 барботлжных труб и барботируют газ через слой жидкости непрерывно, Глз расходом 0,25 Ц подают3. через вентиль 13, через устройство12, создающее пульсирующую подачугаза с отношением между длительностьютенпиального течения, функция токаописывается выражениемП1 1 1-г,ф"ф 2-г7(-д 7+1 1"11(-о 1)в--Оэ г г/Вз 11) Оф- 1 о-ц эгде г - радиус, с - азимутальныйугол, В - радиус аппарата,Из расчета следует, что на поверхности, определяемой выражениемг = Б (1 - Ц + 0,418 ср),происходит резкое уменьшение расходажидкого реагента, причем в центральной части проходит 75 , а н двух периферийных - 25% жидкого...
