Д-триггер типа м-s

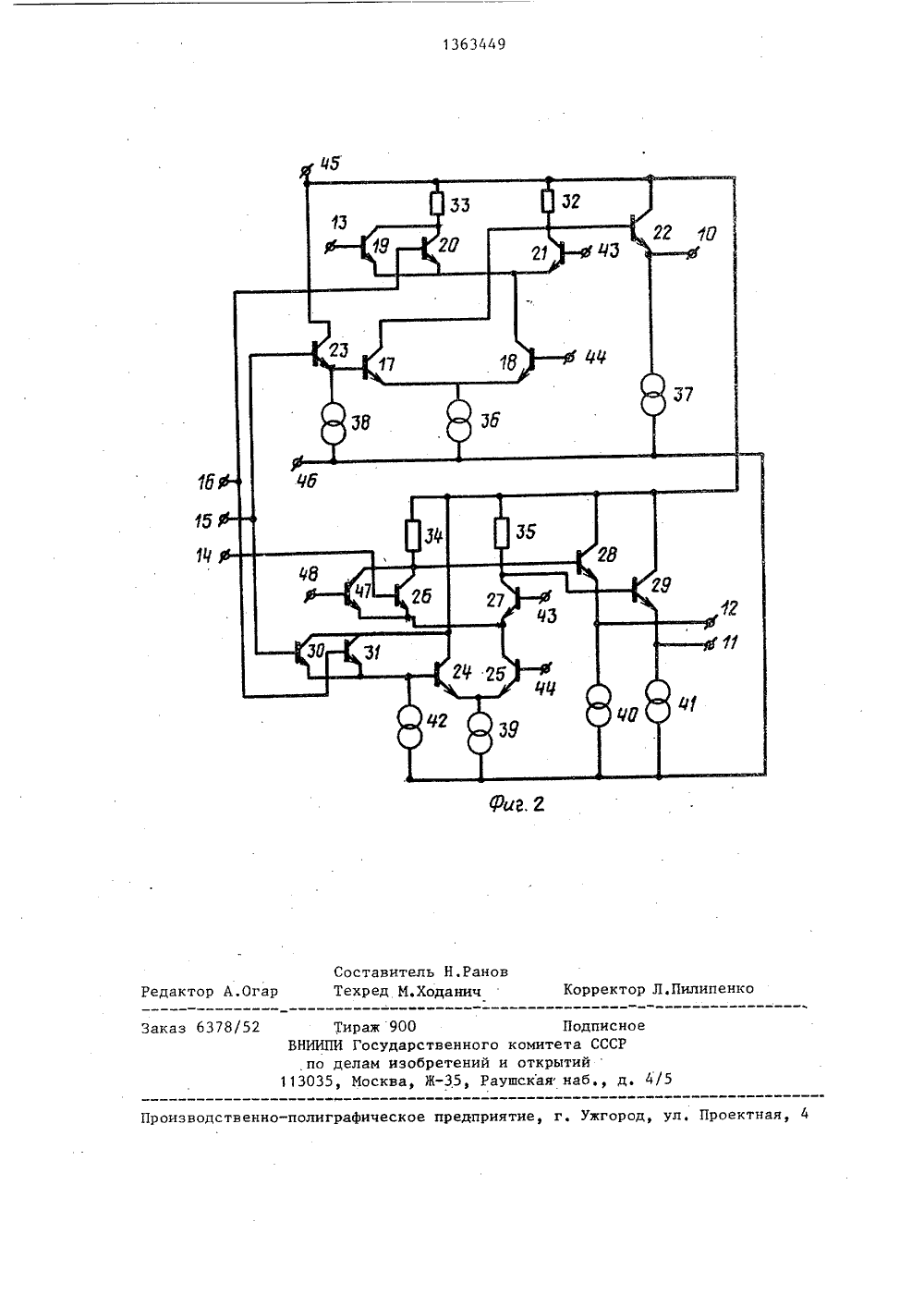

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 9) (11) 449 А 1 4 Н 03 К 3/О ОПИСАНИЕ ИЗОБРЕТЕН ЕПЬСТВУ ОРСХОМУ СПИ(56) ЕСЬ Оага Ьапй 1 пзггшпепг.пса, 1977, р,ТгооЬгЫ 8 е МЬ 8 Ь регЙогшапБепйсопйцсгогр, 42. 088.8) о 1 с, ГаггсЬИ огрогаг 1 оп, 43 Саше га 1 Ногаггею Ьоч-розге ЕСЬ 8 аге аггауз,пгег 82, Ьпгоп, 1982 13 1 Ч 1 Ю 1 б СУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) 0-ТРИГГЕР ТИПА М-Б (57) Изобретение относится к полупроводниковой микроэлектронике и может быть использовано для построения. блоков хранения и сдвига информации, Цель изобретения - расширение функциональных возможностей устройства, 0-триггер типа М-Я содержит 0-триггеры 1 и 2 с уровневой синхронизацией и однофазными цепями положительной обратной связи и шины 13 и 14 - информационную 0 и тактовую С, Введение функционального блока 9 и шин 14 и 15 управления К и Я обеспечивает асинхронную установку 0-триггера в единицу или в нуль. В описании приведен пример реализации функционального блока 9. 1 з.п. ф-лы, 2 ил,С:1 13634Изобретение относится к полупроводниковой микроэлектронике, в частности к Р-триггерам ЭСЛ-типа по принципу М(главный - вспомогательный)9и может быть использовано в интегральных схемах для построения блоков хранения и сдвига информации,Цель изобретения - расширениефункциональных возможностей устройства путем введения новых конструктивных признаков, обеспечивающихасинхронную установку Р-триггера вединицу или в нуль,На фиг, 1 представлена блок-схемаР-триггера типа М-Б; на фиг. 2принципиальная схема функционального блока,На фиг, 1 обозначены первый 1 ивторой 2 Р-триггеры с уровневой син 20хронизацией и с однофазными цепямиположительной обратной связи, выход3 Р-триггера 1, информационный вход4 Р-триггера 2, выходная шина Я 5,1информационный вход 6 Р-триггера 1, 25синхровходы 7 и 8 соответственноР-триггеров 1 и 2, функциональныйблок 9, первый 10, второй 11 и третий12 выходы функционального блока 9,информационная шина Р 13, тактоваяшина С 14, шина 15 управления К ишина 16 управления Б,Функциональный блок (фиг, 2) содержит первый - пятнадцатый транзисторы 17,-31, первый - четвертый резис 35торы 32-35, первый - седьмой генераторы 36-42 тока, первую 43 и вторую44 шины. опорного напряжения, шину45 питания, общую шину 46, дополнительный транзистор 4 и дополнитель 40ную шину 48 управления.1На фиг, 1 выход 3 триггера 1 соединен с информационным входом 4 триггера 2, выход которого соединен с выходной шиной Я 5, шина Р 13, тактовая шина С 14, шина 15 управления В.и шина 16 управления Я соединены соответственно с первым, вторым,третьим и четвертым входами функционального блока 9, первый выход 10 50которого, реализующий функцию (Р К)УЯ,соединен с информационным входом 6триггера 1, выходы 11 и 12 блока 9,реализующие функции СУКУБ и СУКЧБ,соединены соответственно с синхровходами 7 и 8 соответственно триггеров 1 и 2 в Р-триггере, синхронизируемом отрицательным фронтом тактирующего импульса, или соединены соот 49 2ветственно с синхровходами 8 и 7 соответственно триггеров 2 и 1 в Ртриггере, синхронизируемым положительным фронтом тактирующего импульса,В блоке 9 (фиг, 2) первый выводгенератора 36 соединен с эмиттерамитранзисторов 17 и 18, коллектор последнего из которых соединен с эмиттерами транзисторов 19-21, коллекторпоследнего из которых соединен сколлектором транзистора 17, первымвыводом резистора 32 и базой транзистора 22, эмиттер которого соединен с первым выводом генератора 37и первым выходом 10 блока 9, первыйи четвертый входы которого соединены соответственно с базами транзисторов 19 и 20, коллекторы которых соединены с первым выводом резистора33, база транзистора 17 соединена спервым выводом генератора 38 и сэмиттером трензистора 23, база которого соединена с третьим входом блока 9, первый вывод генератора 39 соединен с эмиттерами транзисторов 24и 25, коллектор последнего из которых соединен с эмиттерами транзисторов 26 и 27, коллекторы которых соединены соответственно с первыми выводами резисторов 34 и 35 и с базамитранзисторов 28 и 29, эмиттеры которых соединены соответственно с первыми выводами генераторов 40 и 41и с выходами 12 и 11 блока 9, второй,третий и четвертый входы которогосоединены соответственно с базамитранзисторов 26, 30 и 31, эмиттерытранзисторов 30 и 31 соединены с первым выводом генератора 42 и с базойтранзистора 24, коллектор которогосоединен с коллекторами транзисторов22, 23, 28, 29, 30 и 31, с вторымивыводами резисторов 32-35 и с шиной ф45 питания, шина 43 соединена с базами транзисторов 21 и 27, шина 44 соединена с базами транзисторов 18 и 25,вторые выводы генераторов 36-42 соединены с общей шиной 46, эмиттер,коллектор и база транзистора 47 соединены соответственно с эмиттером иколлектором транзистора 26 и с шиной48 управления,Функциональный блок 9 (фиг. 2), реализующий на своих выходах 10-12 соответственно функции (Р К)У Б, СЧКЧЯ и СУКЧЯ (для Р-триггера, синхронизируемого отрицательным фронтом тактирующего импульса), содержит13634 переключающие транзисторы 17-21 и24-27, четыре эмиттерных повторителяна транзисторах 22, 23, 28 и 29 иодин двухвходовый повторитель на5транзисторах 30 и 31,Функциональный блок 9 может дополнительно содержать шину 48 и транзистор 47,Устройство работает следующим образом,При подаче на шину Б 16 (фиг, 1)сигнала высокого уровня 1 на первом выходе 10 функционального блока, 9 формируется сигнал " 1", а на втором 11 и третьем 12 выходах - одинаковые сигналы 1 обеспечивающиепрохождение сигнала "1" с входа 6на выход 3 триггера 1 и на шинуЯ 5. После окончания действия сигнала на шине Б 16 сигнал " 1" запоминается в триггере 1 и либо проходитна шину 1 5 при С = О, либо приС = 1 запоминается во втором триггере 2 и также на шине5 будет устойчивое состояние,При подаче на шину К 15 сигналаК = 1 на первом выходе 10 функционального блока 9 формируется сигнал"0", На выходах 11 и 12 формируютсясигналы " 1". Работа схемы аналогичнаописанной для предыдущего случая,поэтому на шине Я 5 возникает устойчивое состояние "0",Таким образом, пред.пагаемая схемаР-триггера устанавливает на шине Ц 535исходное состояние " 1" или "0" приподаче высокого уровня на шину Б 16или на шину К 15 соответственно прилюбых сигналах на шине Р 13 или нашине С 14. При отсутствии сигналовна шинах 15 и 16 триггер работаеткак обычный В-триггер, тактируемыйположительным фронтом синхроимпульса,Принципиальная схема функционального блока 9 (фиг, 2) работает сле 45дующим образом,1При подаче на четвертый вход сигнала Б = 1 (К = 0) ток генератора 36,течет по цепи: резистор 33, коллек- бОтор - эмиттер транзистора 20, коллектор - эмиттер транзистора 18. Приэтом на первом выходе 10, т.енавыходе эмиттерного повторителя натранзисторе 22, образуется сигнал"1". Ток генератора 39 течет черезколлектор - эмиттер транзистора 24.При этом на выходах 11 и 12, т,е. навыходах эмиттерных повторителей на 49 4транзисторах 29 и 28, образуются одинаковые сигналы "1".При подаче на третий вход сигнала К = 1 (Б = 0) ток источника 36 течет по цепи; резистор 32, коллектор -эмиттер транзистора 17, создавая навыходе 10, т,е. на выходе эмиттерногоповторителя на транзисторе 22, сигнал"0". Ток источника 39 течет через коллектор - эмиттер транзистора 24, На вы-ходах 11 и 12, т,е. на выходах эмиттерных повторителей на транзисторах29 и 28, образуются одинаковые сигналы 1",Возможны и другие варианты исполнения функционального блока 9, реализующего функции (О К)Ч Б, СЧКЧБ,СЧКЧБ.Данная принципиальная схема функционального блока 9 позволяет ввестизапрещающую шину Ъ 48, являющуюсябазой дополнительного транзистора 47,эмиттер которого объединен с эмиттером транзистора 26, а коллектор . - сколлектором транзистора 26. При подаче на шину 48 сигнала Ч = 1 0-триггер сохраняет свое состояние прилюбых изменениях сигнала на шинеС 14,Предлагаемая схема Р-триггераможет синхронизоваться положительнымфронтом тактирующего импульса. Дляэтого достаточно в функциональномблоке 9 выходы 11 и 12 поменять местами. Формула изобретения 10-триггер типа М-Б, содержащий информационную шину Р, тактовую шину С и два Р-триггера с уровневой синхронизацией и с однофаэными цепями положительной обратной связи, выход первого из которых соединен с информационным входом второго Р-триггера с уровневой синхронизацией и с однофазной цепью положительной обратной связи, выход которого соединен с выходной шиной Я, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных возможностей, в него введен функциональный блок и две шины управления К и Б, информационная шина О, тактовая шина С, шина управления К и шина управления Б соединены соответственно с первым, вторым, третьим и четвертым входами функционального блока, первый выход которо 13634 го, реализующий функцию (Р К)Ч Б, соединен с информационным входом первого 0-триггера с уровневой синхронизацией и с однофазной цепью положитель 5 ной обратной связи, второй и третий выходы функционального блока, реализующие функции соответственно СчКЧ Б и СЧКЧБ.(СЧКЧБ и СЧКЧБ), соЕдинены соответственно с синхровходами первого и второго Р-триггеров с уровневой синхронизацией и с однофазными цепями положительной обратной связи152, Устройство по п. 1, о т л ич а ю щ е е с я тем, что функциональный блок содержит семь генераторов тока, четыре резистора, две шины опорного напряжения, пятнадцать тран-.2 О зисторов, шину питания и общую шину, первый вывод первого генератора тока соединен с эмиттерами первого и второго транзисторов, коллектор последнего из которых соединен с эмиттера ми третьего, четвертого и пятого транзисторов, коллектор последнего иэ которых соединен с коллектором первого транзистора, с первым выводом первого резистора и с базой шестого транзистора, эмиттер которого соединен с первым выводом второго генератора тока и с первым выходом функционального блока, первый и четвертый,входы которого соединены со 35 ответственно с базами третьего и четвертого транзисторов, коллекторы которых соединены с первым выводом второго резистора, база первого транзистора соединена с первым выводом третьего генератора тока и с эмитте-1 ром седьмого транзистора, база которого соединена с третьим входом функционального блока, первый вывод четвертого генератора тока соединен с эмиттерами восьмого и девятого транзисторов, коллектор последнего иэ которых соединен с эмиттерами десятого и одиннадцатого транзисторов, колЛекторы которых соединены соответственно с первыми выводами третьего и четвертого резисторов и с базами двенадцатого и тринадцатого транзисторов, эмиттеры которых соединены соответственно с первыми выводами пятогои шестого генераторов тока и с третьим и вторым выходами функционального блока, второй, третий и четвертый входы которого соединены соответственно с базами десятого, четырнадцатого и пятнадцатого транзисторов, эмиттеры двух последних из которых соединены с первым выводом седьмого генератора тока и с базой восьмого транзистора, коллектор которого соединен с коллекторами шестого, седьмого, двенадцатого, тринадцатого, четырнадцатого, пятнадцатого транзисторов, с вторыми выводами всех резисторов и с шиной питания, первая шина опорного напряжения соединена с базами пятого и одиннадцатого транзисторов, вторая шина опорного напряжения соединена с базами второго и девятого транзисторов, вторые выводы всех генераторов тока соединены с общей шинойПодписноественного комитета СССРбретений и открытийЖ, Раушская наб., д. 4/ роизводственно-полиграфическо едактор А.Огараказ 6378/52 Тираж 90 ВНИИПИ Госуда по делам из 113035, Москва
