Номер патента: 1307326

Опубликовано: 30.04.1987

Авторы: Голубев, Паврос, Полунин, Тарасов

МПК: G01N 29/04

Метки: дефектоскопии, листового, проката, ультразвуковой

...преобразователями 10, подвижную раму 11 с роликами 8, установленную параллельно неподвижной раме 7, клеть 12 для размещения в ней контролируе-. мого листа, установленную между неподвижной рамой 7 и подвижной рамой 11 с возможностью ее опускания и подъема, и механизм перемещения подвижной рамы 11 в виде пневмоцилинд ров 13 со штоками 14 и тяг 5 с кулачками 16, закрепленными на подвижной .раме 11. Неподвижная рама 7 жестко прикреплена к иммерсионной ваннев вертикальном положении, а подвиж ная рама 11 установлена с возможностью ее перемещения по нормали к плоскости рамы 7.Кроме того, устройстводля ультразвуковой дефектоскопиилистового про ката содержит вал 17 и подпятники 18 клети 2.Устройство для ультразвуковой дефектоскопии листового...

Номер патента: 1307243

Опубликовано: 30.04.1987

Авторы: Голубев, Лазарев, Тюрин

МПК: G01H 5/00

Метки: волн, нормальных, скорости

...2. Это означает, чтох=Ч 1, (3) Изобретение относится к измерительной технике и может быть использовано для измерения скоростей нормальных волн в волноводах.Целью изобретения является повышение точности измерений за счет учета доплеровского эффекта смещения частоты сигнала.На чертеже изображено устройство для измерения скорости нормальных 10 волн.Устройство для измерения скорости нормальных волн содержит электроакустически последовательно соединенные излучатель 1, установленный на волноводе 2, расположенный с возможностью свободного перемещения вдоль последнего приемник 3, усилитель 4, синхронный детектор 5, анализатор 6 спектра и вычислительный блок 7, генератор 8, датчик 9 скорости, закрепленный на приемнике 3, первый делитель...

Номер патента: 1306897

Опубликовано: 30.04.1987

Авторы: Бурцев, Голубев, Лапшин, Сорокин, Стоян

МПК: B66D 1/30

Метки: барабан, канатный

...ул.Проектная, 4 1 130Изобретение относится к подъемно= транспортному машиностроению, а именно к канатным барабанамЦель изобретения - сокращение отходов металла при изготовлении барабана, увеличение срока его службы и повышение надежности в работе.На чертеже изображен профиль канавки канатного барабанаОписывающая контур канатоведущей канавки 1 линия выполнена по параболе 2, ветви которой проходят через вершины выступов (гребней) на поверхности обечайки барабана. При этом ось симметрии 0-0 параболы 2 накпэнена к оси вращения барабана под углом с 6Угол О наклона параболы выбирается определенным для каждого конкретного случая и зависит от типа барабана, угла отклонения каната от вертикали в период эксплуатации барабана, а также от...

Номер патента: 1306625

Опубликовано: 30.04.1987

Авторы: Голубев, Морозов, Савенков, Унтилов, Хейфец, Чичков, Яровой

МПК: B21D 41/02

Метки: внутренним, давлением, заготовок, раздачи, трубчатых

...в 10скобы и его цагружеция,Устройство содержит станину 1,накоторой установлены механизм 2 уплотнения концов заготовки с приводом3, составная матрица 4 с продольным 15разъемом, состоящая из корпуса 5 икрышки 6, узел запирания матрицы,выполненный в виде охватывающих матрицу 4 скоб 7 с отверстиями на свободных концах, шарнирно связанных 20между собой полыми пальцами 8, и систему подачи текучей среды (например,сжатого воздуха) в полость заготовки,выполненную в виде сообщенных междусобой трубопроводами 9 воздушногоресивера 10 высокого давления, компрессора 11, воздушного клапана 12 итопливного плунжерного насоса 13.Конические пальцы 14, установленные в отверстиях на другом конце ЗОскоб 7, предназначены для соединениякорпуса 5 и крышки 6...

Номер патента: 1305484

Опубликовано: 23.04.1987

Авторы: Голубев, Смирнов

МПК: F16J 15/32

Метки: вала, вращающегося, комбинированное, уплотнение

...величине или ступенчато, т.естенка 12 оболочки 10, обращенная к губке3, расположена по окружности на различном расстоянии отоси вала. Уплотнение работает следующим образом,На комбинированное уплотнение, вращающееся вместе с валом, действуютцентробежные силы. Губка 3 манжеты2 радиально перемещается до упора вограничитель 5, Вследствие трения оповерхности деталей 3, 5, 7 и 12 рабочая среда, находящаяся в полости 9над губкой 3, также увлекается вовращение, а действующие на рабочуюсреду в полости 9 центробежные силыпередаются на стенку 12 оболочки 10Это приводит к радиальной деформацииоболочки 10,. ее стенки 12 и сжатиюгаза. (воздуха) во внутренней полости11 оболочки 10. На переходном режимепри останове вала запасенная при указанной...

Номер патента: 1305483

Опубликовано: 23.04.1987

Авторы: Голубев, Громыко, Забалуев, Кукин, Лавриков, Матвеев

МПК: F16J 15/32

Метки: манжетного, стояночное, типа, уплотнение

...усилием от перепада давления, равного 0,1 МПа (1 кгс/см), и, растягиваясь в пределах зазоров, поджимается поверхностью 24 к поверхности 23 выступа 17 ограничителя 4. Так как последний своим периферийным буртом 25 сустановочной поверхностью 26 сопряжен с ответной посадочной поверхностью 27 гнезда под манжету 1 во втулке 2, а установочными поверхностями 28 и 29 - соответственно, с ограничиваю - щей осевые размеры посадочного гнезда под манжету 1 во втулке 2 поверхностью 30 пружинного кольца 5 и по - верхностью примыкающего к корпусу манжеты 1 регулировочного кольца 31, 10 то,предотвращается чрезмерная деформация и выворачивание губки 9 манжеты 1; Браслетная пружина 11 остается в кольцевой полости 15, поджимая рабочую кромку 10 к...

Номер патента: 1305016

Опубликовано: 23.04.1987

Автор: Голубев

МПК: B25B 13/08

Метки: гаечный, ключ

...9. На удлиненной губке 5 выполнен дополнительный двугранный паз 10, смежный с основным двугранным пазом 6, многогранник 3 симметричен относительно оси головки 2, так что величины граней 1 и 12 равны, наклонная опорная плоскость 8 имеет криволинейный участок 13, рукояткарасположена под острым углом Ак оси головки 2 со стороны укороченной губки 7, а наружная поверхность 14 головки 2 представляет собой часть цилиндрической поверхности, центр которой смещен от центра многогранника 3 по оси к рукояткена величину А 0,2, где- размер под ключ гайки 5. Гаечный ключ работает следующим образом.В том случае, когда к гайке 5 необходимо приложить большой крутящий момент, что .имеет место при дозатяжке или страгивании с места при отвинчивании, ключ...

Номер патента: 1301722

Опубликовано: 07.04.1987

Авторы: Бакатин, Голубев, Дудкин, Крысанов, Марьямов

МПК: B28B 11/00

Метки: бетонных, дефектных, железобетонных, конструкций, мест, ремонта

...роликов, на которых смонтирована бесконечная пористая лента 17. Направляющие ролики 13 и 14 установлены на разных уровнях один относительно другого, причем ближний к пропиточной камере 1 направляющий ролик 13 установлен ниже ролика 14 на величину а сжатия губчатой ленты. Под выжимными роликами 15 и 16 установлен бак 18 для сбора остатков пропитывающего состава. Рама 5 снабжена проушинами 19 и 20, с помощью которых она соединена с базовой машиной (не показана), на которой установлен механизм для подачи рабочего агента в виде компрессора 21 и ресивера 22. Последний соединен воздуховодами с емкостью 4 для компонентов пропитываюц 1 его состава и баком 23 для растворителя и лалее со смесителем 9. Воздуховоды имеют вентили 24 - 28 с...

Номер патента: 809933

Опубликовано: 07.04.1987

Авторы: Берсенев, Вакуленко, Глазов, Голубев, Ленский, Михайлов, Ширяев

МПК: F22B 1/08

Метки: испаритель

...объеме, а в нижней обечайке выполнены переливныеотверстия.Для улучшения циркуляции испаряемой среды нижняя обечайка может бытьснабжена сферическим обтекателем, установленным внутри обечайки по ееоси, а над ее переливными отверстиями выполнены направляющие козырьки.На чертеже изображен общий видиспарителя.В вертикальном корпусе 1 в жидкостном объеме испарителя размещенаводотрубная греющая секция 2. Надгреющей секцией 2 в паровом объеме35 40 50 55 ющей секции 2 и в процессе конденсации передает тепло испаряемой среде, которая находится внутри греющих труб. Конденсат вторичного пара отводится через патрубок 15.В результате теплообмена жидкость частично испаряется и образовавшийся вторичный пар поступает в паровой объем. Пар,...

Номер патента: 1298497

Опубликовано: 23.03.1987

Авторы: Андрианов, Воронин, Голубев, Дерюжов, Зубарев, Лабутин, Сафин, Фатина

МПК: F26B 11/14, F26B 17/18

Метки: комкующихся, сушилка, сыпучих

...и 4 по той же оси установлен двух- секционный жесткий шнек 6, имеющий переменный диаметр, увеличивающийся в каждой секции от периферии к центру, но всегда меньше диаметра гибкого шнека. Направление витков шнека 6 противоположно направлению витков гибкого шнека, а шаг витков шнека 6 равен шагу витков гибкого шнека, Сушилка имеет загрузочное 7 и разгрузочное 8 устройства. Секции 3 и 4 гибкого шнека соединены У-образной перемычкой 9.Шнек 6 может быть выполнен не сплошным, а в виде отдельных лопастей. На фиг. 2 представлена схема сушилки, где изображены отдельные шнековые лопасти 10.Сушилка для сыпучих и комкующихся материалов работает следующим об" разом.В рубашку .2 барабана 1 и витки секция 3 и 4 гибкого шнека подается теплоноситель....

Номер патента: 1298178

Опубликовано: 23.03.1987

Авторы: Голубев, Иго, Лазуков, Чуракова

МПК: B66C 3/16

Метки: грейфер

...работает следующим образом.Дополнительную челюсть 6 посредством привода 7 устанавливают наклонновнутри зева грейфера, образуя с фик"сированной основной челюстью 2 накопитель, При этом отсекатели 8 с рычагами 10 и пластинчатые пружинные эле-менты 14 образуют замковое устройство.Наполненная воздухом пневмокамера 15надежно удерживает лесоматериалы в 40накопителе, Она может быть выполненас предохранительным клапаном (не показан), обеспечивающим постоянноедавление в ней,Фиксированную основную челюсть 2 45подводят к лесоматериалу и челюстью3, отведенной вправо, подхватываютего, Под действием ее усилия лесоматериал перемещается по внутреннимобразующим челюсти 2 и пластинчатым 50пружинным элементом 14 (фиг. 4). Отвзаимодействия...

Номер патента: 1296686

Опубликовано: 15.03.1987

Авторы: Безверхий, Голубев, Раткевич, Шатило, Шахирев, Шуков

МПК: E02D 5/44, E02D 7/26

Метки: железобетонных, набивных, основанием, свай, уширенным

...уголкового профиля, с образованием между ними и участками поверхности трубы полостей 8. В верхней части обсадной трубы 4 выполнены окна 9 для заведения в полости 8 арматурных стержней 10. Трамбоавка 6 имеет пазы 11 под продольные элементы 7. Для подачи конструкционного материала 12 обсадная труба 4 имеет загрузочное окно 13.Установка работает следующим образом.Базовая машина 1 подъезжает к скважине и трособлочной системой 3 опускает обсадную трубу 4 в скважину, после чего в последнюю через загрузочное окно 13 подается порция конструкционного материала. Трамбовкой 6 производят трамбование конструкционного материала 12 до образования уширенного основания. При необходимости заводки арматурных стержней 10 в основание перед загрузкой...

Номер патента: 1296589

Опубликовано: 15.03.1987

Авторы: Голубев, Краля, Кудрявцев, Раздобарин, Резник, Соколюк

МПК: C21C 1/10

Метки: высокопрочного, чугуна

...его по составу, а превышение времени более 2,5 мин практически и экономически нецелесообразно, т.е. наряду с шаровидным образуется и вермикулярный граФит.После продувки металла в ковше его вьдерживают в течение 2-5 мин. Это способствует всплыванию неметаллических, газовых и окисных включений, вьделению и росту графита в жидком состоянии, что уменьшает величину предусадочного расширения металла при его заливке в форму с 0,8-0,857 до 0,43, т.е. более, чем в два раза, а это значительно уменьшает развитие пористости и увеличивает плотность отливки.Вьдержав металл требуемое время, с зеркала его счищают шлак, присаживают послойно оставшийся графитизирующий и магнийсодержащий реагенты.Вторая стадия обработки чугуна способствует полной...

Номер патента: 1294328

Опубликовано: 07.03.1987

Авторы: Бандуренко, Голубев, Папунидзе, Симония

МПК: A23F 3/18, G01R 27/22

Метки: сорта, чая

...но и к изменению взаимосвязи между величиной электропроводности и сортом чая (табл.1), Сказанноеподтверждается данными, представленными в табл. 1. Как видно из табл. 1,при экстрагировании предварительноподкисленным 42%-ным (72%-ным) раст 1 вором этанола происходит снижение степени извлечения некоторых компонентов сухого чая (белков, минеральных веществ). Это, в конечном счете, 1294328сказывается на точности определениясорта чая,Подкисление раствора этанола дорН 4,6-5,2 объясняется тем, что взаявляемом интервале рН происходитколичественная экстракция экстрактивных веществ чая, которые определяютсорт чая, вклад ионов Н при рН менее 4,6 в величину электропроводно. сти нивелирует различия в величинахудельной электропроводности,...

Номер патента: 1292939

Опубликовано: 28.02.1987

Авторы: Голубев, Долотов, Сидоров

МПК: B23C 5/10

Метки: винторезная, головка

...изобретения - повышение точности нарезаемои резьбы за счет повыше 5 ния точности взаимного положения резьбонарезных гребенок в комплекте головки при базировании их по заборному конусу.На фиг. 1 изображена винторезная головка, вид с торца; на фиг. 2 - разрез А - А 1 О на фиг, 1; на фиг, 3 - винторезная головка, развертка по межцентровому диаметру установки гребенок в головку.В корпусе 1 выполнено три цилиндрических отверстия 2, на торцах которых выполнены конические отверстия 3 с углом конусности а, равным углу конусности заборного конуса, и длиной ь, большей наибольшей длины 1 заборного конуса 4 на гребенке 5. На гребенках 5, 6 и 7 выполнены заборные конуса 4, 8 и 9 длиной 1 оь 2, 1 з, изменяющейся от Ь на гребенке 7 до 1=1 з+1/3...

Номер патента: 1291801

Опубликовано: 23.02.1987

Авторы: Воронин, Голубев, Конов, Лабутин, Щелыванов

МПК: F26B 17/10

Метки: сушилка, сыпучих

...положение. Скорость возвратно-поступательного движения решетки в поперечном по отношению к валам направлении задается числом оборотов эксцентрика 7 и натяжением пружинных амортизаторов б.Под решетку 5 через патрубок 9 подается сушильный агент (воздух или инертный гаэ в зависимости от вида удаляемой жидкости) и высушивает материал, лежащий на решетке 5, затем через фильтр 8 идет на регенерацию. Высыхание материала начинается со стороны входа сушильного агента, со стороны решетки 5. При высыхании материал спекается и образует корку, которая раэруша.ется вращающимися зубчатыми колесами 11 при возвратно- поступательном движении решетки 5Высохший материал просыпается через зазоры между колесами, имеющими размер не менее 3-5 диаметров...

Номер патента: 1290108

Опубликовано: 15.02.1987

Авторы: Голубев, Перминов

МПК: G01L 3/10

Метки: асинхронного, валу, крутящего, момента, сигнализатор, электродвигателя

...по первичной обмотке 7 трансформатора 1 тока.Ксли момент на валу испытуемогоасинхронного электродвигателя 10 непревышает заданный уровень, то све 45товой поток от лампы 4 накаливания,воздействующий на Аоторезистор 6,недостаточен для снижения его сопротивления настолько, чтобы ток, проходящий через него ,вызвал срабатывание электромагнитного реле 2.При возрастании момента на валуэлектродвигателя растет ток в ценипервичной обмотки 7 трансформатора1 тока и соответственно растет напряжение на концах цепи, включающей всебя Аоторезистор 6, обмотку электромагнитного реле 2 и лампу,5 накаливания, а также растет ток, протекающий через лампу 4 накаливания, что ведет к росту ее светового потока и снижению сопротивления Аоторезистора...

Номер патента: 1290004

Опубликовано: 15.02.1987

Автор: Голубев

МПК: F02B 57/00

Метки: голубева, ротативная

...полости 3) эксцентриситеты кривошипных валов 8 и 11направлены в одну сторону перпендикулярно оси цилиндра.Машина, например, в режиме двигателя, работает следующим образом.Рабочее тело (например, пар),подаваемое в каналы 15, попадает вподключенные к ним в данный моментрабочие камеры 5.Расширяясь, рабочее тело перемещает блок 2 цилиндров и поршни 4в противоположные стороны, при этомпальцы 6 и 9, входящие с равным эксцентриситетом в торцы кривошипов 7и 10 кривошипных валов 8 и 11, приводят последние во вращательное движение,Все валы 8 и 11, связанные междусобой соответствующими зубчатымиколесами 12 и 13 и двумя промежуточными зубчатыми кольцами 14, вращаются в разные стороны. с равными угловыми скоростями. Каждая полость 3 иперемычка...

Номер патента: 1288731

Опубликовано: 07.02.1987

Авторы: Вахрушев, Голубев, Кузнецов, Мельников

МПК: G06M 11/02, G06M 7/00

Метки: конвейером, переносимых, счета, яиц

...В) ф (А ) С), (4)Это соотношение описывает работудвоичного дифференциального (разностного) датчика, состоящего из датчиков 1-3 и учитывающего изменениеосвещенности яйца как по направлениюдвижения сканирующего датчика (АС),так и по направлению движения лентыконвейера (А)В),Соотношение (4) проявляет себяпри изменении расстояния между датчиками и поверхностью яиц в весьма шИроких пределах, что и обеспечивает высокую чувствительность устройства счета яиц.В момент времени, определяемый нахождением одного иэ отверстий диска 19 над фотоприемником 21 датчик 8 формирует импульс, поступающий на входы синхронизации регистра 5 и блока 6, Этот импульс своим положительным фронтом организует запись признака Р, сформированного,на выходе блока 4...

Номер патента: 1286767

Опубликовано: 30.01.1987

Авторы: Голубев, Михайлов, Офицеров, Серов

МПК: E21C 29/00, E21C 31/00

Метки: выемочной, механизм, подачи

...6. Формула. изобретения Механизм подачи выемочной машины, включающий опоры и линейные двигатели с первичными и вторичными элементами, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы и предотвращения опрокидывания машины относительно конвейера, первичные элементы линейных двигателей со стороны завала размещены в опорах и установлены под полкой конвейера, являющейся вторичным элементом, а первичные элементы линейных двигателей со стороны забоя размещены в опорах и установлены над полкой конвейера, являющейся вторичным элементом. Составитель А.ШестимировРедактор А.Гулько Техред М.Ходанич Корректор Л.Пилипенко Заказ 7694/33 Тираж 455 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий...

Номер патента: 1286511

Опубликовано: 30.01.1987

Авторы: Белов, Беседнов, Голубев, Ершов, Ковалев, Смирнова, Шабалина

МПК: C01B 25/027

Метки: газов, извлечения, печных, фосфора

...фосфора от общего количества, содержащегося в газе, приэтом сконденсированный фосфор выводит из газового потока значительноеколичество минеральных и органических40примесей, Загрязненный фосфор со-,держащий до 80% твердых примесей,выводят из процесса (в дальнейшемон мажет быть использован в производстве "шламовой" фосфорной кислоты),45Затем газ поступает на 11-ю ступеньгде конденсацию Фосфора осуществляютподачей воды в газ, снижая его темпе"ратуру до 60 ОС, При этом в сборникеполучают 938 кг фосфора с содержанием 50нерастворимого в бензоле остатка 0,37Конденсат из 1-й ступени направляют в производство "шламовой" Фос 1 гФорной кислоты, фосфор, сконденсированный во 11-й ступени, используютбез дополнительного отстоя и фильтрования,В...

Номер патента: 1017057

Опубликовано: 23.01.1987

Авторы: Голубев, Якушев

МПК: F16J 15/34

Метки: уплотнение

...а в ряде конструкций посредством шпилек, болтов и т.п. или пружин к движущимся поверхностям валовНедостатком известных уплотнений является то, что в узлах уплотнений между вращающимися и неподвижными деталями предусмотрены малые зазоры, .чтобы уменьшить степень вдавливания эластичных элементов в зазоры и обусловленные этим их повышенное трение и износ. Помимо вдавливания в этих местах наблюдаются повышенные коэффициенты трения, Режимы трения близки к сухому вследствие отдаленности этих областей от уплотняемой среды, худшего отвода тепла и повышенных напряжений сжатия эластичного материала.Известно уплотнение подвижного соединения торцового типа, включающее вращающееся и неподвижное кольца, одно из которых выполнено в виде сальниковой...

Номер патента: 1032856

Опубликовано: 23.01.1987

Авторы: Голубев, Якушев

МПК: F16J 15/22

Метки: сальниковое, торцовое, уплотнение

...-мы и поджатое к нему упругим элементом, ответное твердое кольцо, частично входящее в укаэанное гнездо срадиальными зазорами, наружный зазор между гнездом набивки и уплотнительным пояском твердого кольцавыполнен большим, чем внутренний,причем эта величина определяется соотношениями Й и Й - внутренний и наружЯ.ный диаметры гнездасальниковой набивки,На чертеже изображено торцовоесальниковое уплотнение.Уплотнение (см.фиг.1) содержит пару трения из эластичного 1 и твердого кольца 2, подпружиненную пружиной 3, установленных на валу 4.Твердое кольцо 2 имеет ширину 0,30,8 ширины эластичного кольца и установлено таким образом, что разница внутренних радиусов твердого 2и эластичного 1 колец составляет неболее 0,2 ширины эластичного...

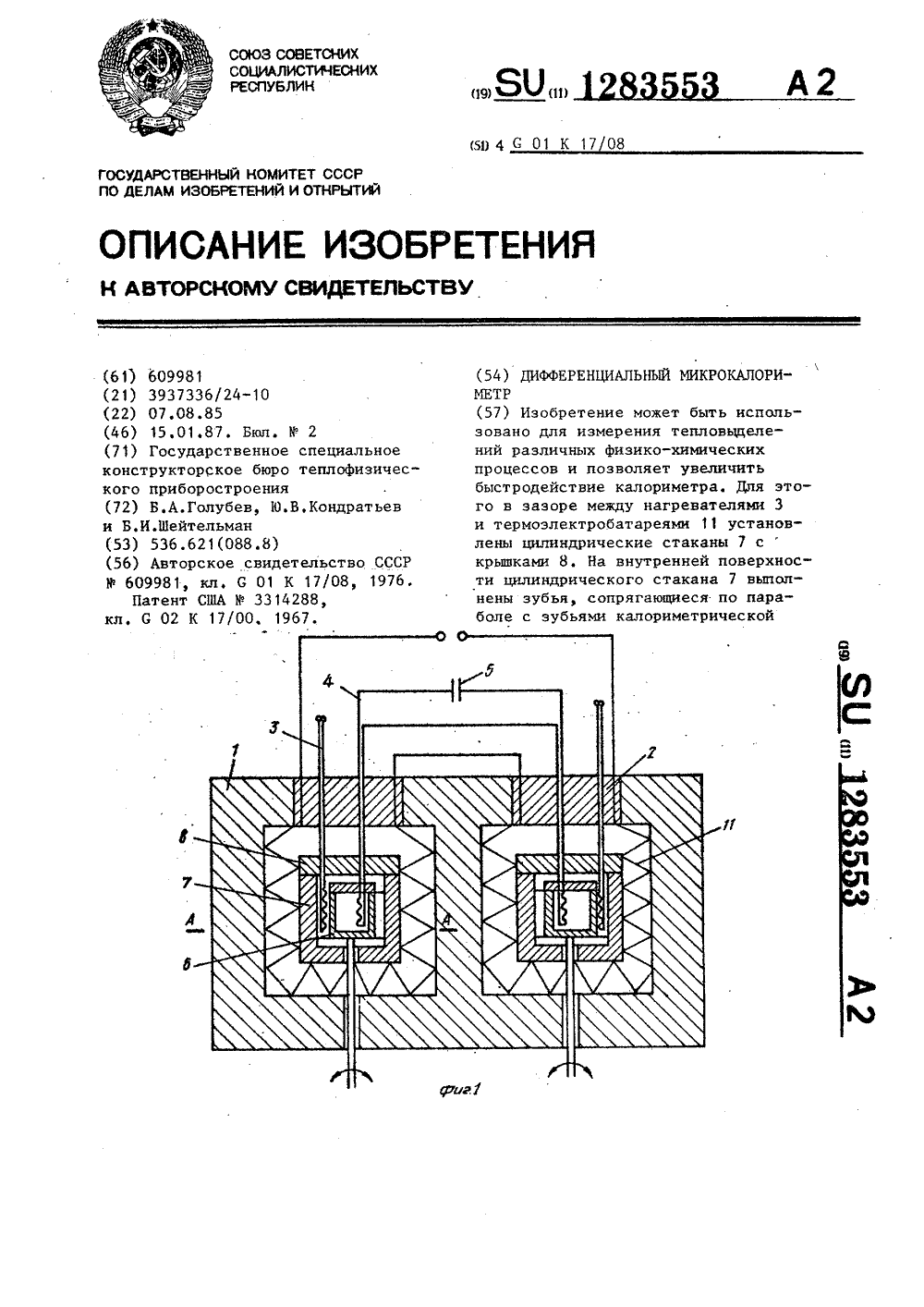

Номер патента: 1283553

Опубликовано: 15.01.1987

Авторы: Голубев, Кондратьев, Шейтельман

МПК: G01K 17/08

Метки: дифференциальный, микрокалориметр

...отношению к термоэлектробатареям 11 и тепловыравннвающему телу тепла от нагретых калориметрическихячеек 6 с регистрирующими веществами к термоэлектробатарее 11 в начальной стадии происходит, в основном, за счет лучеиспускания, а затемблагодаря тепловому контакту по параболоидному защеплению. 3 ил,1. Причем температура разогрева внутри калориметрической ячейки 6 можетодоходить до 1500 С. Подаваемая мощность на дополнительный нагреватель 4 не вызывает сигнала. Технически это можно выполнить шунтируя каждую ячейку сопротивлением, величина которого значительно больше нагревателя 3, при этом чувствительность ячеек идентична. Если в одной из ячеек выделяется мощность от объекта измерения, то она фиксируется термоэлектробатареями 11, Тепло от...

Номер патента: 1282910

Опубликовано: 15.01.1987

Авторы: Вавилов, Голубев, Мухтаров, Разин

МПК: B04B 3/04

Метки: фильтрующая, центрифуга

...и фильтрующим рукавом.Тираж 516 Подписное г. Ужгород, ул. Проектная, 4 Изобретение относится к разделению гетерогенных сред в поле центробежных сил, а именно к центрифу гам, и может быть использовано в химической, пищевой, медицинской и других отраслях народного хозяйства.Цель изобретения - повышение качества обрабатываемого продукта путем предотвращения его измельчения,На чертеже представлена предлагаемая центрифуга, продольный разрез.Центрифуга состоит из кожуха 1, в котором коаксиально расположен цилиндрический перфорированный ротор 2. В последнем размещен фильтрующий рукав 3, выполненный из мягкого материала и закрепленный на торце цилиндрического перфорированного ротора 2, способный при вращении вместе с перфорированным рото"...

Номер патента: 1281881

Опубликовано: 07.01.1987

Авторы: Абаринов, Вешников, Голубев

МПК: G01B 13/22

Метки: детали, плоской, пневматический, поверхности, шероховатости

...к машиностроейию и может быть использовано для измерения и контроля шероховатости плоских поверхностей в условиях цехов промышленных предприятий. рировочным зависимостям определяютвеличину шероховатости плоской поверхности 1. Формула изобретения Составитель В. ГордеевТехред Н.Глущенко Редактор А. Шишкина Корректор О. ЛуговаяПодписное Заказ 7251/35 Тираж 676 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Цель изобретения - повышение производительности измерения.На чертеже изображено устройство, реализующее предлагаемый способ. 10Для измерения шероховатости контролируемую плоскую поверхность 1...

Номер патента: 1281835

Опубликовано: 07.01.1987

Авторы: Голубев, Гусаров, Кротов, Федоров

МПК: F24H 3/06, F28D 7/10

Метки: теплообменник

...в камеру 12 заведены токоподводящие концы 15 стержней 1 О. Нагреватели в виде стержней 10 могут быть размещены в дополнительно установленных, 30 внутри обечайки 6 трубах 16. Камера 12 подключена дополнительным трубопроводом 17 к подводящему патрубку 4. Работа предлагаемого теплообменника происходит следующим образом,35Нагреваемая среда через патрубок 4 подается в межтрубное пространство змеевика 7. Одновременно в патрубок 8 подается дополнительная греющая среда, проходящая в полость змеевика 7, Нагреваемая среда производит теплосьем с поверхности змеевика 7 и при этом происходит ее предварительный нагрев. Охлажденный поток греющей среды через патрубок 9 выходит из змеевика 7, Предварительно нагретая среда поступает внутрь обечайки 6,...

Номер патента: 1281723

Опубликовано: 07.01.1987

Авторы: Будунов, Вирин, Голубев, Ионин

МПК: F01L 1/08, F02M 39/00

Метки: кулачок, насоса, привода, толкателя, топливного

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано в системах топливоподачи быстроходных двигателей внутреннего сгорания,Цель изобретения - уменьшение динамических нагрузок и улучшение характеристики впрыска топлива.Кулачок содержит профилированную рабочую поверхность, выполненную в соответствии со следующим соотношением его геометрических параметров Ь=аЬ Ь" соз (р К ) +а з 1 и (р К ) а,к о , к ю р/к высота подъема толкателя,радиус начальной окружностикулачка,сумма радиуса начальной окружности и максимальной высоты подъема толкателя,константа, определяющая уголдействия кулачка,текущее значение угла поворота кулачка,показатели степени,Константаопределяет количество кулачков, которые...

Номер патента: 1281628

Опубликовано: 07.01.1987

Авторы: Бердыев, Голубев, Меламут, Нешин, Самарин

МПК: E02B 1/00, E02B 7/06

Метки: перекрытия, реки, русла

...1 без выполнения сложных подводных земляных работ по планировке трассы. Распределительный пульпопровод 4 соединяют с береговым пульпопроводом 9 посредством звеньев труб, соединенных шарнирами и уложенных по верховому откосу 3. Отключение распределительного пульпо" провода 4 в процессе производства работ по перекрытию оставшегося участка 5 русла реки 1 осуществляют с помощью задвижки 10.Распределительный пульпопровод 4, дно оставшегося участка 5 русла реки 1, а также часть торцового откоса 11 закрывают эластичным экраном 12, кромку 13 которого, расположенную со стороны верхнего бьефа (ВБ), закрепляют на дне русла, например, за распределительный пульпопровод 4. например, с помощью грузов 15, Врезультате этого смоченный периметроставшегося...

Номер патента: 1281511

Опубликовано: 07.01.1987

Авторы: Андрианов, Багаутдинов, Голубев, Дерюжов, Лабутин, Пузаков, Сафин

МПК: C01B 17/88

Метки: кислоты, концентрирования, серной

...поступают в конденсатор 8,где конденсируют и отводятся в сборник 10. Заданное остаточное давлениев сушильной камере поддерживают засчет конденсации испарившихся паровв конденсаторе, где в качестве холодильного агента используют воду при20 С. Вакуумирование исходной кислоты до остаточного давления 0,3-0,4 кПа обеспечивает такие условия, что воздух, выделяющийся при распылении кислоты, не накапливается в камере и конденсаторе из-за его полного растворения в продукте и конденсате и отвода вместе с ними. В случае поддержания давления свыше данного ин 12815 1тервала увеличивается остаточная растворимость воздуха в кислоте, т.е. приход воздуха при распылении кислоты превышает его уход, за счет того, что растворимость воздуха в камере .и...
