Голубенко

Номер патента: 1730088

Опубликовано: 30.04.1992

Авторы: Ахунов, Голубенко, Соснина

МПК: C07K 3/12, C07K 7/10, C07K 7/20 ...

Метки: ангиотензин-1-превращающего, выделения, животного, ингибитора, происхождения, фермента, яда

...15 ную активность, фракции Ч и Ч 1 - веществанепептидной природы.Фракцию 11 собирают и лиофильно высушивают. Выход 150 мг,Фракцию 111 подвергают дополнитель 20 ной очистке: для этого 150 мг фракции 111растворяют в 2 мл трис-НС 1-буфера, 0,05 М,рН 8,0, и наносят на колонку с ТИК-ДЕАЕ,уравновешенной 0,05 М трис-НС 1-буфером,рН 8,0, в градиенте концентрации МаС 125 0,05 - 0,2 М. Скорость элюции 33 мл/ч(фиг, 4). Из фиг. 4 видно, что фракция 111делится в этих условиях еще на 3 фракции,Отбирают только фракцию 111-2, проявляющую высокую ингибиторную активность.Выход 90 мг. Затем фракцию 111-2 наносят30 на колонку (7,5 х 600 мм) 01 тгорас 6-2000 ипроводят разделение при умеренном давлении, используя в качестве элюанта 0,50 - ный...

Номер патента: 1729645

Опубликовано: 30.04.1992

Авторы: Голубенко, Едуш

МПК: B21B 39/08, B21B 43/00

Метки: движущегося, проката, торможения

...причем к нижней полуцилиндрической части втулки 9 прикреплен противовес, собранный из части полого цилиндра 10 и двух металлических брусов 11 и 12, расположенных на нескольких парах радиально направленных к валу 2 стержней 13, прикрепленных к нижней полуцилиндрической части втулки 9 и части полого цилиндра 10. Противоположно-направленным перемещением брусов 11 и 12 по стержням 13 с соответствующей фиксацией их положений подстраивается рабочее положение .физического маятника, т.е, рабочее состояние электромагнитного устройства для торможения проката. Каждая бочка барабана-сбрасывателя 3 насажена на вал 2 через боковые крышки 14 с равноудаленными друг от друга отверстиями с диаметром, не превышающим высоты постоянных магнитов, т.е....

Номер патента: 1728641

Опубликовано: 23.04.1992

Авторы: Голубенко, Горбунов, Кашура, Кудла, Михайлов, Тасанг

МПК: G01B 7/12

Метки: время, движения, диаметров, железнодорожного, колес, подвижного, состава

...происходит кратковременное скачкообразное увеличение сигнала Х (фиг,4), участок . В этот момент времени сигнал Х имеет крутую форму и превышает некоторый пороговый сигнал Оо, задаваемый.с помощью устройства 10 формирования кода сигнала, и в этот момент времени компаратор 9 подает управляющий сигнал в микропроцессор 3 на фиксирование сигналов Х 1 и Хг соответственно с датчиков 1 и 2. Устройство 12 формирования кода сигнала подает в микропроцессор 3 постоянный по величине сигнал , пропорциональный расстоянию между датчиками 1 и 2. Микропроцессор 3производит вычисление толщины гребня 5 по формуле3 = 1 - Х 1 Х 2 (2) и выдает результат на регистрирующее устройство 7.Для измерения диаметра колес сигнал с датчика 1 Х 1 поступает на...

Номер патента: 1728356

Опубликовано: 23.04.1992

Авторы: Александров, Асанов, Голубенко, Пак

МПК: A01G 25/16, E02B 13/02

Метки: автоматизированная, оросительная, самонапорная

...камеры 19, а другой связан с трубкой 85; подсоединенной к двухходовому крану 30,Автоматизированная самонапорная оросительная система работает следующим образом.Перед началом работы системы дистанционно или вручную перед поливом закрывают вентиль 29 на управляющем трубопроводе 2, После этого устанавливают задвижку 16 "Открыто" и задвижку 18 "Закрыто", При этом на всех распределительных колодцах 12 двухходовые краны 30 открыты, а двухходовые краны 31 закрыты, т,е, они работают в противофазе, в результате этого емкости- противовесы 34 находятся в верхнем положении, а противовесы 36 - в нижнем, При этом в накопительной емкости 19 отсутствует вода, и поплавок 21 занимает крайнее положение, при котором движение рычага 39 ограничено...

Номер патента: 1727837

Опубликовано: 23.04.1992

Авторы: Голубенко, Сокол, Эпштейн

МПК: A61K 31/55

Метки: гриппа, лечения

...осложнений. 1 табл. до 38 С, появилась слабость, недомогание, головная боль, локализующаяся в лобно-височной Ьбоастях, заложенность носа, мышечно:уставные боли, сухой кашель, боль за грудиной, отметила усиление сухости во рту, жажды. При осмотре, выражена гиперемия лица, склерит, диффузная гиперемия зева, его мелкоточечная зернистость. Периферические лимфатические узлы не увеличены, в легких выслушивается везикулярное жесткое дыхание, На основании типичной клинической картины, результатов иммунофлюоресцентной диагностики выставлен диагноз гриппа, Больной назначено комплексное лечение с включением в него пери- тола. тикотропина до начала ле, кортизола 1600 нм/л, сынтерферона 80 МЕ/мл, 9 О, Через 4 дня после начаояние больной...

Номер патента: 1727718

Опубликовано: 23.04.1992

Авторы: Асанов, Голубенко, Мемиш, Пак

МПК: A01G 25/00, A01G 25/16, E02B 13/00 ...

Метки: оросительная, самонапорная

...каждого из переключателей 10 и 11 потока состоит из стояка 12 и 13 эллиптического сечения и двух расположенных под углом друг к другу отводов 14 и 15 для стояка 12 и 16 и 17 для стояка 13, В полости1727718корпусов переключателей 10 и 11 потока бопровод 1 выше среднего водораспредепомещены поплавковые запорные органы лительного узла будет повсеместно рабо 18 и 19, подъем которых ограничен упорны- тать в напорном режиме.ми кольцами 20 в каждой из отводов 14-17, Для включения в работу поливного труа опускание опорным стержнем 21, поме бопровода 7 или 8 поршень 24 необходимощенным вместо малой оси эллипса стояков установить напротив входа йв поливно трубопровод 5.Итак, с помощью среднего водораспрены со стояками 22, который одновременно...

Номер патента: 1725308

Опубликовано: 07.04.1992

Авторы: Голубенко, Сумовский

МПК: H02G 1/04

Метки: вертолета, катушек, помощью, проводов, раскатки

...водил 11, Таким образом,направляющее приспособление состоитиз двух частей: одной части, включаю"щей наружную втулку 12 связаннуюс водилами 11, и второй части в виде внутренней втулки 13, свободно установленной в наружной втулке 12 иудерживающейся в ней лишь с помощьюФиксатора-стержня 14.На наружной поверхности внутренней втулки 13 на свободном ее концеустановлен крючок 20 для крепленияконца провода выше расположеннойкатушки: в направляющем приспособлении катушки 3 " для крепления концапровода 7," в направляющем приспособ1725308лении катушки 4 - для крепления кон- Таким образом, предлагаемое устройство обеспечивает непрерывнусН аправляющее приспособление катуш- поочередную раскаткупроводов с каки 5 т.е. катушки, провод с которой 5...

Номер патента: 1724112

Опубликовано: 07.04.1992

Авторы: Асанов, Голубенко, Пак, Семенова

МПК: A01G 25/16

Метки: воды, времени, переключателя, подачи, реле

...втулка 12 золотника гидравлически сообщена с напорным трубопроводом 1 при помощи трубки 31, тройника 32 с трубками 33 и 34, прикрепленными к втулке 12 золотника в месте расположения гидравлических связей 19 и 20, при этом трубка 31 снабжена вентилем 35. Вентиль 35 позволяет производить оперативное наполнение емкостей- противовесов 23 или 24 в течение требуемого времени их заполнения, соответственно меняется закрытие отверстий поливных трубопроводов 3 или 4 клапаном 5 в распределительном корпусе 2 переключателя потока жидкости,Поперечные сечения трубок 31, 33, 34 и полых рычагов 21, 22, как и гидравлических связей 15 - 20 больше площади сечений сливных отверстий трубок 25, 26.Устройство работает следующим образом.При включении...

Номер патента: 1723242

Опубликовано: 30.03.1992

Авторы: Александров, Голубенко

МПК: E02B 7/42

Метки: гидросооружений, наносов, промывки

...в нижнюю емкость 45 пневмогидравлического затвора 46. Вода через гидравлическую трубку 47 вытесняется иэ нижней емкости в верхнюю, и затвор открывается, начинается цикл смыва наносов. В момент полного открытия затвора рычаг пневмораспеделителя 50 через гибкую связь 49 взаимодействует с коромыслом зат вора 4 б. В резул ьтате откр ы вается пневмоклапан 50 и сжатый воздух поступает в перфорированный трубопровод 52, расположенный на дне камеры и по ее откосам. Вырываясь через отверстия перфорированного трубопровода., сжатый воздух разрыхляет слежавшиеся наносы с одновременным насыщением ими потока и транспортированием их в нижний бьеф сооружения.Формирование, разработка и транспортировка такого потока с наносами происходит активно как по...

Номер патента: 1717011

Опубликовано: 07.03.1992

Авторы: Александров, Голубенко, Карпенко

МПК: A01G 25/16

Метки: автоматизированная, оросительная

...воды, каскадных пневмонасосов 2 для подачи воды в магистральный 3, распределительный 4 и поливные 5 трубопроводы с установленными задвижками 6, гидрантами 1 и 8 или другими поливными агрегатами. Пневмонасосы 2 пневматически трубопроводами 9 соединены с ресивером 10 и гидравлическими трубопроводами 11 с источником орошения.Пневмогенератор 12 подпитывается водой по трубопроводу 13 от водозаборного сооружения 14, Оросительные площади на отдельных участках (каскадах) размещаются на разных высотных отметках местности с дождевальными агрегатами 8 в границах 15 Компрессоры 12 могутбыть установлены каскадами и объединены, В ресивере 10 накапливается сжатый воздух. Компрессор 12 выполнен с жидкостным поршнем и использует приток жидкости по...

Номер патента: 1716491

Опубликовано: 28.02.1992

Авторы: Асанов, Голубенко

МПК: G05D 9/02

Метки: бьефа, верхнего, гидротехнических, регулятор, сооружениях, уровня

...пластиной 7 в коньковой ча" сти затвора по ширине канала 4 с возможностью контактирования с порогом 8 дна канала. Центр тяжести ковша"; 550 затвора смещен относительно оси креп.- ления в сторону верхнего бьефа.Затвор укреплен опорными штангами 9 и 10 к осям 11 с кронштейнами 12, последние прикреплены к опорной бал"55 ке 13, установленной в стенках тран" зитного канала 14 за пределами ковшр. образного затвора 1. Работа регулятора уровня будет устойчивой в диапазоне углов наклонавнутренней обшивки 6 затвора к нижнейбалке 10 под углом оптимально равными больше 90Камера 15 затвора 1 сообщена сверхним бьефом впускным патрубком 16,а с нижним - сливной трубой 17, выпускное отверсти которой снабжено кла"паном 18 с осью 19 вращения с...

Номер патента: 1716490

Опубликовано: 28.02.1992

Авторы: Асанов, Голубенко, Крестьянова

МПК: G05D 9/00

Метки: авторегулятор, воды, гидротехнических, сооружениях, уровня

...осям 6 вращения, прикрепленным копорам 7 в стенке сооружения 8, Емкость-.противовес 5 заполнена балластом 9. Верхняя часть затвора 1. снабжена катками 10 на оси 11, установленными на горизонтальных направляющих рельсах 12, размещенных неподвижно на полке 13 канала,4. Образующиедвухзвенный шарнирный механизм звенья опорные - рычаги 2 и поворотные рычаги 4 - установлены под угломдругк другу 25-30 в вертикальной плоскости со стороны закрепления емкости-противовеса 5 на шарнире 3 с возможностью изменения высотного положенияемкости-противовеса 5 относительнокрепления поворотных рычагов 4 на осиб вращения, которая расположена вышешарнира 3 при закрытом положении затвора 1, Катки 10 с направляющими рельсами 12 расположены выше уровня воды...

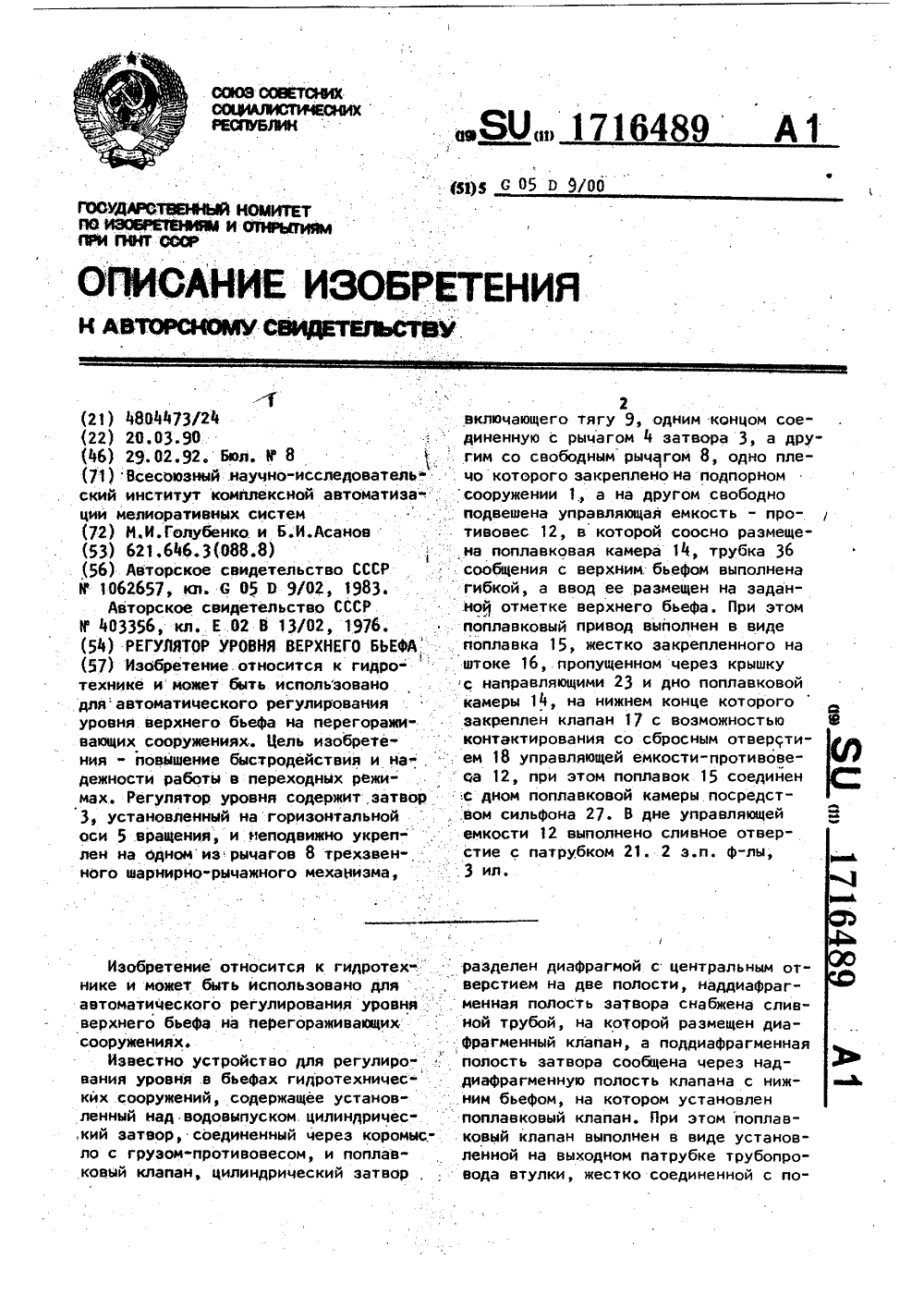

Номер патента: 1716489

Опубликовано: 28.02.1992

Авторы: Асанов, Голубенко

МПК: G05D 9/00

Метки: бьефа, верхнего, регулятор, уровня

...опора 6, к которойпосредством шарнира 7 закреплен трехзвенный шарнирно-рычажный механизм,включающий поворотный,рычаг 8 и ры -чаг 4 клапанного затвора 3, которыесвязаны между собой при помощи тяги9 и шарниров 10 и 11, емкость-противовес 12 подвешена через шарнир 13к консольной части рычага 8.Управляющее приспособление выполнено в виде регулирующей емкости-про"тивовеса 12 и закрепленной внутрицилиндрической камеры 14, в которойпоплавок 15 закреплен на штоке 16 склапаном 17 с возможностью взаимодействия его со сбросным (водовыпускным)отверстием 18 управляющей емкостипротивовеса 12. Поплавковая камера1716414 снабжена в нижней части дна сливным патрубком 19 с вентилем 20, а емкость-противовес - пЪтрубком 21 с вентилем 22. Кроме того,...

Номер патента: 1711729

Опубликовано: 15.02.1992

Авторы: Голубенко, Есиков

МПК: A01G 25/16

Метки: автоматизированная, оросительная, самонапорная

...(в нижнем бьефе). Причемдиаметр впускного патрубка 18 больше диаметра выпускного патрубка 19, что обеспечивает поддержание заданного уровня водыв камере 12 и всплытием поплавков 15 и 16и далее опорожнение камеры 12 после закрытия отверстия в патрубке 18 клапаном20.Возможно снабжение изогнутого колена патрубка 19 управляемым запорным органом(не показан) для единичной установкии изменения времени полива верхнего яруса на конкретном орошаемом участке в начале полива. Последующие регулировкисводятся к автоматическому включению ивыключению переключателя потока,Камера 12 регулирования снабжена ограничительными решетками 25, 26, 27, 28,между, парами которых выше трубопроводаб размещены с возможностью вертикального перемещения верхний 16 и...

Номер патента: 1710154

Опубликовано: 07.02.1992

Автор: Голубенко

МПК: B08B 9/055

Метки: внутренней, поверхности, трубопроводов

...рабочем положении, например, в виде гайки 15,К стержню 3 приклеплен прижим 16, который через уплотняющую манжету 17 вза-имодействует с лепестками 8 и 9,Тормоз-стабилизатор 2 состоит из полого стержня 18, на котором установлены шар. нирно с возможностью поворота в осевойплоскости пружинные пластины 19 (от трехи более штук) и зафиксированы регулируемыми по длине стержнями-тандерами 20,Тормоз-стабилизатор 2 закреплен настержне 3 гайкой 21.Устройство помещено в очищаемую трубу 22 с отложениями.Устройство работает следующим образом.Сначала на поверхност тройколодца, для чего гайка 21 отворачивается и тормоз-стабилизатор 2 отделяется от очистного инструмента 1, гайка 15 отворачивается, а втулка 11 отводится так, чтобы лепестки 8 и 9 могли...

Номер патента: 1708237

Опубликовано: 30.01.1992

Авторы: Голубенко, Давидсон, Коржов, Шкулин

МПК: A22C 25/16

Метки: рыбы, филетирования

...для филетирования рыбы, общий вид; на фиг, 2 - то же, вид сверху; на фиг, 3 - разрез А - А на фиг, 1; на фиг. 4 - разрез Б - Б на фиг. 1; на фиг. 5 - разрез В - В на фиг, .1; на фиг, 6 - режущий элемент; на фиг. 7 - корпус фрезы; на фиг. 8 - положение на- правляющей в канавке фрезы.Устройство содержит транспортирующий орган 1, направляющую 2, приводимую во вращение фрезу 3 для удаления реберных костей, приводимые во вращение спаренные дисковые ножи 4 и 5 соответственно для разрезания брюшка и вырезания хребтовой кости, загрузочный лоток 6.Фреза 3 укреплена на горизонтальном валу и имеет в поперечном сечении форму эллипса, профиль поперечного сечению которого соответствует профилю поперечного сечения тушки рыбы. На наружной...

Номер патента: 1707390

Опубликовано: 23.01.1992

Авторы: Асанов, Беляк, Голубенко

МПК: F16K 31/12

Метки: жидкости, переключатель, потока

...вода движется с большой скоростью, проходит через сопло Вентури 13 происходит отсос воздуха и обратный клапан 1 Ь открывается. В результате чего из полости емкости через трубки 21 и 19 воздух выносится в трубопровод 14 и тем самым рабочая жидкость из емкости 1 начинает поступать через яодопереливную трубку 3 в емкость 2. При этом двухходовой кран 23 закрыт (отсутствует сообщение с атмосФерой), а кран 40 25 открыт, клапан 9 закрывает выходной тракт поливного труЬопровода 27 до тех пор, пока жидкость не заполнит емкость 2 и вес ее превысит гидростатическое давление воды в полосги 45 корпуса 7, После заполнения емкости 2 водой она опускается вниз, а емкость1, опорожняясь, под, имается на рычаге 5. Это перемещение воздействует на поворотную...

Номер патента: 1706447

Опубликовано: 23.01.1992

Авторы: Голубенко, Лосев, Лях, Попов

МПК: A01D 57/04

Метки: жатка

...разоьП, , уборке короткостебсльных пгя 1 лостоящих культур, ко;да мотовило 4 необходи 1 ло устанавгиать в непесредствен:,ой близости От г ежу 1,его аппарата 2, точка 01 фи 1) мотов ла 1 под действием ГидроциЛИНдра б уСТаНагЛИВаЕТСя а трсбуЕМуЮ ВЫ- согу Относительно режущего аппарата 2.7 становка л 1 отогла 4 по горизонтали относительно режущего аппарата 2 осуществляется посредствол перемещения ползуна 110 относительно боковины корпуса 1 под действем гидроцилиндра 12.При"уборке полеглых, путаных культур мотовило 4 относительно режущ го аппарата 2 должно занимать 1 оложение в диапазоне, характер 1 зуемом точками О и Оз (фиг.1). Для зтОГО мотовило 4 под дсчс вием Гид 1Гл, л Г 1 , .1;/1 :л 2 чг;рэз озу 11 иТ -,у , г 1:, Г;1С я 1, Сд,5...

Номер патента: 1704672

Опубликовано: 15.01.1992

Авторы: Голубенко, Ногай, Пак, Хусаинов

МПК: A01G 25/00, E02B 13/00

Метки: оросительная

...отверстие 12 в дне (вентиль - кран не показан) и сливное отверстие 13 в боковой стенке под крышкой, Конец вакуумной трубки 5 в емкости 11 опущен несколько ниже бокового сливного отвер1704672 Составитель В.СуминТех ед М.Моргентал едактор Н,Сильнягина р Корректор Т. Пали аэ 138 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва. Ж, Раушская наб., 4/5 10 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гага стия 13, Площадь отверстия выпускной трубки 9 в 2-4 раза больше площади сечения сливного калиброванного отверстия 12 в дне управляющей емкости. Сливное отверстие 12 может быть перекрываемым вентилем (или клапаном) и регулировать слив воды до полного...

Номер патента: 1702965

Опубликовано: 07.01.1992

Авторы: Голубенко, Дерновой, Есиков, Пак, Степанов

МПК: A01G 25/06

Метки: водовыпуск, поливного, трубопровода

...насадок 5 с ска), Дугооб бугоо разные оковые поверхности 17основанием 6 и полой конусной распреде- и 18 сопряжсопряжены со сводом корпуса 10 жестлительной головкой 7; Узел подачи жидко ко вплоть до нисхо яв полнен с осевым каналом 8 на растекаясь, образует завихрение и свободвершине головки 7, Оснаваиие насадка 5 но выходи Евыходит через струенаправляющие соснабжено крепежными-штырями 9, к кото- пла 19 и 20 с отверстиями 22 и 23,рым крепится съемный корвус 10, вйпол- соединяясьым ., - н ясь над корпусом в оорозду.ненный а виде "цилиндрического свода. 25Осйования боковых стенок 11 корпуса 10 Ф о бормула изобретения.снабжены приливами 12 с канавками 13,сооснымисо шты ями 9 я х и провордл" ре ления ос-.: 1. Водовыпуск поливного тр бор...

Номер патента: 1702964

Опубликовано: 07.01.1992

Авторы: Голубенко, Дерновой, Есиков, Пак, Степанов

МПК: A01G 25/06

Метки: водовыпуск, поливного, трубопровода

...общий вщ в разрезе на 10 а 12 в нап ада, в направлении струенаправляющихд тупает в отражателииг, - цйлинд-сопл 18 и 19, и во,а пос пафна фйг,; иа 22 и 23 ковшеоб аяг,; на фиг.б - рез щелевые прорези 24 выходит в грунт и, р зрез; иа фиг. - тоже, вид свер- размачивает его, Г итрунт насыщается водой,Водсвыпуск установлен на . рубопровок . 1 приводит его во взвешенное со 1стояние иде 1 и включает вертикальмьй патрубс 2ускоряет, тем самым, посступление всеговодовыпускным отверстием л, Нк с расхода во ы че ез тд рез струенаправляющие сот,ем, а выходном пла 18 и 19 с выходными отвконце 4 патрубка 2 установден насадок 5 21. С Р у ся более узкаяр де- воронка размыва над корпусом 12 (соответй, на гр не которой ственно более надежная абота...

Номер патента: 1702963

Опубликовано: 07.01.1992

Авторы: Голубенко, Кривошеин, Нефедов, Шин

МПК: A01G 25/06

Метки: водовыпуск, поливного, трубопровода

...д р ения засорения, а выполнение торцастия патру ка 2 со срезомлости трубопровода 1 (может быть 15 впускного отвер 3 брасположен и в придонной части трубопро обеспеча п - о еспечивает плавность и быстродейстждения различных частиц мусора и-вода ). полости иатрубка 2 установлен вие вхождения лконусный насадок 5, верхний конец которо- наносов вовнутрь и б 2го выполнен со скосом б, направленным в поверхность полявнутрь патрубка 2 и выноса их насторону выпуклости криволинейного струе Кнаправляющего элемента 7, ыкрепЛенного во ы в бороме того, можно регулировать расхоР дводы в ороздуили йолностью закрыватьна муфте 8 и установленного выпуклостью водовыпускна во од довыпускным отверстием 9 насадка 5. подаватьсуск. при этом расход воды...

Номер патента: 1701185

Опубликовано: 30.12.1991

Авторы: Голубенко, Мемиш

МПК: A01G 25/06

Метки: поливное

...15 изогнут и обращен в сторону придонной части верхней камеры 9, Направляющий отражатель 16 чашеобразной формы закреплен на патрубке 1 ниже выпускного отверстия 13,Поливное устройство работает следующим Образом,После сборки нижняя сильфонная камера 10 заполняется жидкостью 11 известным способом, При этом клапан 12 под действием веса жидкости в нижней камере 10, которая растянута, плотно закрывает выходное отверстие 13 в патрубке 1, а также в нижней части корпуса 4.Во время работы оросительная вода поступает в поливной трубопровод 2 подземной Оросительной системы, При достижении определенного давления воды в оросительном трубопроводе 2 на клапан 12 действует снизу статическое давление воды и постепенно сильфонная камера 10, Ограниченная...

Номер патента: 1701184

Опубликовано: 30.12.1991

Авторы: Голубенко, Мемиш

МПК: A01G 25/06

Метки: поливной, трубопровод

...груг 1 па имеет вертикальный патрубок 14, верхний конец которого снабженпатрубком 15, выпускной конец 16 которогорасположен в Одной плоскости на уровнедна прлгрузочной емкости 11 в ее нижнемположении, верхний конец вертикальногопатрубка 14 выполнен с изгибом 17, нижняякромка которого расположена на уро.:неверхней части емкости 11Поливной трубопровод работает слующим образом,ДО поступления воды е подводящийтрубопровод поплавок б с пригрузочной емкостью 11 находится в исходном положении, т,е, закрывают выпускное отееостие 7,а пригрузочная емкость 11 контактирует снаправляющими 9При подаче воды через задвижку 2 втранспортир)тощий ВОДОВОД 1 как в нэпорном, так и частично в безнапорном режимахдо конца следующей задвижки (не показано) участо...

Номер патента: 1701183

Опубликовано: 30.12.1991

Авторы: Голубенко, Мемиш

МПК: A01G 25/06

Метки: поливное

...1 закреплен корпус 4, Выполненный в виде перевернутого стакана с крышкой 5. Корпус 4 снабжен двумя замкнутыми сильфонами б и 7 из эластичных материалов. Между верхним б и нижним 7 сильфонами установлена перегородка 8, торцами прикрепленная к боковым стенкам корпуса 4, Перегородка 8 в центральной части снабжена дроссельным Отверстием 9, сообщающим между собой полости сильфонов б и 7, нижняя из них заполнена жидкостью. На свободном конце нижнего сильфона 7 закреплен клапан 10, контактирующий с выходным отверстием 11 патрубка 1, Направляющий отражатель 12 чашеобразной формы закреплен на патрубке 1.Поливное устройство работает следующим образом.В исходном положении, пока в трубопроводе 2 нет воды, клапан 10 под действием веса...

Номер патента: 1701182

Опубликовано: 30.12.1991

Авторы: Голубенко, Мемиш

МПК: A01G 25/06

Метки: выдвижной, гидрант, поверхностного, полива

...упора 14.При поступлении воды н полость неподвижной секции 1 и подвижчой секции 3 создается напор, обеспечивающийперемещение секции 3, втулки 4 и штока 8с клапаном 7 вверх внутри секции 1 до упораверхнего торца втулки 4 в неподвижной сек ции 1, Под давлением через водопроницаемый клапан 7 насыщается находящийся надгидрантом грунт, приводит его в разжиженное состояние, чем облегчает движение секции 3, При этОм головка 5 секции 3 и Острый конус клапана 7 на своем пути встречают значительно меньшее сопротивление грунта и поэтому равномерно выдвигаются вверх. Дополнительное усилие шток 8 с клапаном 7 получает от приращения от гидростатического давления воды на внутреннюю поверхность вогнутой пластины 10, которая передается через пружину...

Номер патента: 1696030

Опубликовано: 07.12.1991

Авторы: Голубенко, Едуш

МПК: B21B 43/00

Метки: движущегося, проката, торможения

...по оси прокатки магнитным полем проката 3 наводятся вихревые токи, порождающие тормозящую силу в прокате, направленную навстречу движению проката, пропорциональную квадрату индукции поля в теле проката и скорости последнего. Габариты полюсов по координате движения проката, т,е, ширина полюса, выбираются соизмеримыми с минимальным расстоянием (зазором) между полюсом магнита и дном желоба, а по угловой координате поворота барабана толщина магнита) - не уступающей длине дуги окружности, равной произведению внутреннего радиуса бочки на угол поворота ее за тот интервал времени, пока труба движется над бочкой, При этомнаибольшая толщина полюсов на среднем участке барабана, так как в начале барабана скорость трубы наиболее высокая и интервал...

Номер патента: 1695487

Опубликовано: 30.11.1991

Авторы: Голубенко, Ефремов, Кравец, Покрас

МПК: H03B 19/00

Метки: умножитель, частоты

...30 35 40 50 55 старшие разряды и обнуление младших разрядов. Таким образом, коды младших разрядов, близкие к нулю и к и, равнозначны по величине вносимой погрешности. В обоих случаях она одинаково мала, но имеет разные знаки, а вертикальные линии графика зависимости характеризуют состояние отсутствия погрешности умножителя частоты.Суть алгоритма устранения погрешности умножителя частоты состоит в том, что формирователь 6 кодов путем изменения частоты генератора 4 тактовых импульсов осуществляет минимизацию остатка от деления к эда Й на коэффициент умножения и,ит,е. пГ 1 Ймл ) - осуществляется увеличе 2ние г татка до п, а при Ймл ( -- уменьи2шение Ймл до нуля. В приведенных на фиг.2 г,д,е временных диаграммах коэффициент умножения принят...

Номер патента: 1687133

Опубликовано: 30.10.1991

Авторы: Голубенко, Ногай, Пак

МПК: A01G 25/06

Метки: поливное

...направляющим б, которые жестко присоединены к внешним стенкам полупериметра трубопровода 1 с помощьюболтов 7, Полость верхней части.3 заполнена гранулами 8 из материала с удельнымвесом, меньшим удельного веса воды. Сверху трубопровод покрыт гибкой перфорированной пленкой (покрытие) 9, отверстиякоторой сдвинуты на величину расстояниямежду отверстиями перфорации трубопровода. а размер гранул 8 больше размера 30перфорации верхней части трубопровода 1и мембраны 4,Поливное устройство работает следукщим образом,Оросительную воду под напором подают в нижнюю часть 5 трубопровода 1. Водазаполняет ее, В результате этоо перфорированная мембрана 4 принимает округлуюформу с выгибом вверх фиг,2), Вода, проходя через перфорацию мембрань 1 4, проникает...

Номер патента: 1684414

Опубликовано: 15.10.1991

Авторы: Голубенко, Коваленко, Мемиш

МПК: E02B 13/00, E02B 9/04

Метки: водозаборное, сооружение

..."Патент", г. Ужгород, ул,Гага Изобретение относится к гидротехнике, а именно к водозаборам водохоэяйственного назначения.Цель изобретения - повышение эффективности работы,На фиг. 1 схематично изображено водозаборное сооружение, вид сверху; на фиг. 2 - разрез А - А на фиг. 1,Водозаборное сооружение включает транзитный канал 1 с водосливным затвором 2, водоприемную камеру 3 с забральной стенкой 4. Под забральной стенкой 4 устроено водопропускное окно 5, снабженное сорозадерживающей решеткой Б. Нормально к решетке б со стороны транзитного канала 1 прикреплен сорозадерживающий элемент 7, выполненный в виде гребенки из жестких прутьев разной длины. Выход водоприемной камеры 3 перекрывается затвором 8, за которым устроен отвод...
