B21B 11/00 — Ускорение процесса прокатки путем сообщения вибраций валкам или прокатываемому материалу

Номер патента: 111247

Опубликовано: 01.01.1957

Автор: Рогов

МПК: B21B 11/00, B21C 3/04

Метки: волочения

...применением двух матриц и использованием обычных эксцентриковых кулачковых механизмов.В предлагаемом устройстве применено волочильное очко, которое состоит из двух или более частей, пульсирующих с большой частотой и малой амплитудой. Пульсация волочильному устройству сообщается электромагнитным соленоидом. Гидравлическии плунжер устройства получает вибрацию от соленоида и посредством масляной системы и диафрагмы передает вибрацию матрице.На чертеже показана схема гидроэлектромагнитного устройства для волочения через пульсирующее очко с отдельным указанием обрабатываемой детали и электромагнитнои схемы соленоида,Описываемое волочильное устройство включает: электромагнитный соленоид 1, гидравлический плунжер 2, жидкостную камеру 3,...

Номер патента: 144140

Опубликовано: 01.01.1962

Авторы: Коршунов, Коршунова

МПК: B21B 11/00, B21C 1/00, B21C 37/00 ...

Метки: волочения, применением, проволоки, ультразвука

...обеспечивает создание равномерного наклепа вдоль проволоки.На чертеже показано предлагаемое устройство,Проволока т, введенная обычным способом в фильеру 2, получает перемещение в направлении стрелки с помощью волочильного барабана стана,В волочцльном канале фильсры с применением мыльной эмульсии происходит обжатие проволоки до необходимого диаметра с одновременным плавным распределением наклепанного слоя вдоль проволоки, создаваемого концентратором 8 ультразвуковых колебаний, Волочильная фильера 2 и концентратор 8 соединены между собой жестко.Магнитострпкционный вибратор 4 передает колебания концентратору.Корпус 5 вибратора и оправка 6 фильеры охлаждаются водой. Протягиваемая проволока изолирована от вцбратора трубкой 7. Вода для...

Номер патента: 158555

Опубликовано: 01.01.1963

МПК: B21B 11/00, B21C 3/00

Метки: 158555

...при котором ось волоки и ось вибратора совпадают.Предложенный вибратор отличается от известных тем, что ось волоки, установленной в концентраторе, образует острый угол а с осью вибратора. Такая установка волоки позволяет упростить конструкцию вибратора и облегчить операцию заправки проволоки в волоку.На чертеже изображена схема установки волоки в вибраторе.Волока 1 укреплена в концентраторе 2. Волнэвод 3 изготовлен из пластин пермедюра и соединится с концентратором или эпо ксидной смолой, или пайкой серебряным припоем, Охлаждающая вода подводится и отводится через штуцеры 4 - 5. Энергия от ОВОЛОКИ С ПРИМЕНЕНИЕМВУКА азвукового генератора подводится чеплотняющпе штуцеры 6 - 7 по электроду 8. Вибратор фланцем 9 на концентраприкрсплегсч...

Номер патента: 164009

Опубликовано: 01.01.1964

Автор: Глушко

МПК: B21B 11/00, B21C 1/00

Метки: виброколебаний, волочения, применением

...так как едством ЫХ ПРМК Предмет изобретен Устройство для в 10 вцброколебаиий, вкл ц зззст 170 ство Д 5 в отл ич ающееся ци 51 саъОВОзокдаО лебаций волоки под 15 т 51 кки, волока ицкр стцом упругого элемеолочсцця с применением очспощее волоку, опору озбуждсцця колебаний, ем, что, с целшо создащихся мехаци еских кодсйствисм усилия просплеца к опоре посрсдта,сдложеццое уст 2 ц пручсрез опорс 1, опоры овслокц ЕЦИМО К ИОДИНСНйя а 7/7770 сзГо Известно цеобходимое дп 170 волокц уст 1 оцство, возбация волоки, напримерцый вибратор.Г редложецо устройствоция, в котором самовозбужческие колебания голоки вствием усилия протяжки,прикреплена к опоре посрзлемецта, например винтовшим шагом.На чертеже показано пройство для виброволочециОцо состоит...

Номер патента: 167483

Опубликовано: 01.01.1965

МПК: B21B 11/00, B21C 1/00

Метки: волочения, применением, проволоки, ультразвука

...открытий СССР 1 В 21 ДК 621,771.31.9 (088,8 621,774 (088.8) 621.774,034 (088.8 кования описания 27.1,1965 та вторыизобретения А Петрух- аГ" СПОСОБ ВОЛОЧЕНИЯ ПРОВОЛОКС ПРИМЕНЕНИЕМ УЛЬТРАЗВУК еняются физикз.локи,очения проволоки с а. Описываемый спооки с применениемот известных анам, что длину проточки приложения рают кратной длине ны. Применение такоизить усилие волочеаются условия смазки 10 етения р едмет изо Способ волочения прово ультразвука, отличающийс максимального снижения расстояние между волоко в ней ультразвуковыми ко шим барабаном устанавли не ультразвуковой полувол локи с я тем усил й с в лебан вают ны. Подписная группа2 Известен способ вол применением ультразвук соб волочения провол ультразвука отличается логичных способов...

Номер патента: 194727

Опубликовано: 01.01.1967

Автор: Ведь

МПК: B21B 11/00, B21B 19/04

Метки: прошивки, стане, трубопрокатном

...ицс катки, от.тичаюц:яйся шеция качества по умепьшепия сил конт15 ипе между верхниминструментом мепяю прокатки с частотой пий, и па величии колебаний верхцего20 щего ипструмецта,а труо трумен тем, ч верхцо ктцог ция(ц 1 т пер равно равну сия(опрокатпом станс т вдоль осц прото, с целью улучсти труб за счет о трения, рассгоягм направляющим ецдикулярцо оси й частоте колебаю сумме амплитуд цег о направляюИзвестен способ прошивки па стане попе. речцо-винтовой прокатки с вибрировацием оп. равки вдоль оси прокатки,Предлагаемый способ отличается тем, что расстояние между верхним и нижним цаправляющим инструментом мепяют перпендикулярно осп прокатки с чстотой, равной частоте колебаний, и ц величину, равную сумме амплитуд колебаний...

Номер патента: 212952

Опубликовано: 01.01.1968

Авторы: Бродский, Малинка

МПК: B21B 11/00, B21B 17/08

Метки: автол1атическом, прокатки, стане, труб

...и А. В, Мали зооретен аявител СПОСОБ ПРОКАТКИ ТРУ Е АВТОМАТИЧЕСКОМ дмет изобр ни Способ ком ткой по- ости ебаавтоматиче у на коро что, с целью ней поверхн тильные ко. прокатки труб на ючающий прокатк тличающийся тем, качества внутрен вке сообщают кр стане, вкл0 оправке, о вышения труб, опра ния,Известные способы прокатки заключаются в том, что прокатку труб на автоматическом стане ведут на короткой неподвижной оправке.С целью повышения качества внутренней поверхности труб в предложенном способе оправке сообщают крутильные колебания.Предложенный способ заключается в том, что прокатку труб ведут на короткой оправке, которой через упорный стержень от генератора сообщают крутильные колебания вокруг оси прокатки. При этом хрупкие...

Номер патента: 248611

Опубликовано: 01.01.1969

Авторы: Пат, Потапов, Сйай, Смирнов, Филатов

МПК: B21B 11/00, B21B 27/02

Метки: волнистости, полосы, прокатки

...5 Устройс нистости,включаю лостью, в 0 вые виб с целью р ширине пр полнены в бочки вал 5 ным регултво для прокатки полосы без волкоробоватости н серповидности, щее рабочие валки с внутренней покоторой расположены ультразвукораторы, отличп ощееся тем, что,егулирования вытяжки металла по окатываемой полосы, вибраторы вывиде отдельных секций по длине ка и подсоединены к индивидуальяторам ультразвуковых колебаний. УСТРОЙСТВО ДЛЯ ПРОКАТК КОРОБОВАТОСТИИзвестно устройство для прокатки полось без волнистости, коробоватости и серповидности, содержащее рабочие валки с внутренней полостью, в которой расположены ультразвуковые вибраторы,Однако неравномерная вытяжка металла по ширине прокатываемой полосы приводит и искривлению полосы.Вытяжка...

Номер патента: 287885

Опубликовано: 01.01.1970

Авторы: Катаев, Клименко, Семеновский

МПК: B21B 11/00

Метки: валка, опора, подшипниковая, прокатного

...исинфазно от отдельного привода.На фиг. 1 изображен общий вид валка с подушками; на фиг. 2 - разрез по Л - А на фиг. 1.10 Прокатный валок 1 установлен на двух подшипниках, в данном случае двойного качения, сидящих в подушках 2. Подшипник состоит из наружного 3, внутреннего 4 н промежуточного 5 колец, между которыми находятся ро лики. Особенностью этого подшипника является то, что промежуточное кольцо его эксцентричное. Предусмотрена плавная регулировка эксцентриситета промежуточного кольца подшипника при настройке, для чего оно 20 выполнено из двух регулировочных колец содинаковым эксцентриситетом, вставленных одно в другое так, что при повороте одного кольца относительно другого результирующий эксцентриситет промежуточного кольца...

Номер патента: 317437

Опубликовано: 01.01.1971

Авторы: Бурханов, Зайцев, Павлов, Сплавов

МПК: B21B 11/00

Метки: клеть, прокатная

...межцентрового расстояния прведет к утрате шейками валков их роли опо25 к появлению потерь крутящего моментапреодолевание трения между бочкой валкавибратором, превосходящих потери, котор евозникли бы в шейках (в число раз, рави еотношению диаметров бочки и шейки), к и30 тенсивному износу бочки валка в месте ко317437 410) устройства. В зазоре между подушками 3 и б одного валка, например верхнего, и нажимными винтами 11 и 12, расположены вибраторы, например, одностороннего действия 13 и 14. В валках прокатывается металл 15,Прокатка с вибрацией, сопровождаемаяразгрузкой металла от деформирующего усилия, происходит следующим образом.При рабочем ходе вибраторов верхнему 10 валку 2 сообщается движение в направлениик валку 1....

Номер патента: 333989

Опубликовано: 01.01.1972

Авторы: Зыков, Николаев

МПК: B21B 11/00

Метки: валку, вибрации, придания, рабочему

...валк раньенпя мно Спосоо приданияв процессе прокаткс целью исключениясоздания вибрации,вибрацию путемопорного валка. Известны способы придания вибрации рабочим валкам прокатных станов, основанные на передаче валкам колебаний при помощи вибраторов, например механических.Предложенный способ отличается тем, что вибрацию рабочему валку сообщают путем вращения опорного валка, который выполняют многогранным. Это позволяет исключить специальные средства для создания вибрации,На фиг. 1 показана прокатная клеть для осуществления описываемого способа; на фиг. 2 - поперечный разрез опорного валка клети.Для придания вибрации рабочему валку 1 прокатной клети 2 опорный валок 3 выполняют многогранным, причем ширина грани равна 1 - 4 мл, а шаг граней 2...

Номер патента: 389852

Опубликовано: 01.01.1973

МПК: B21B 11/00

Метки: bi€i, io-r, гз, фл-д

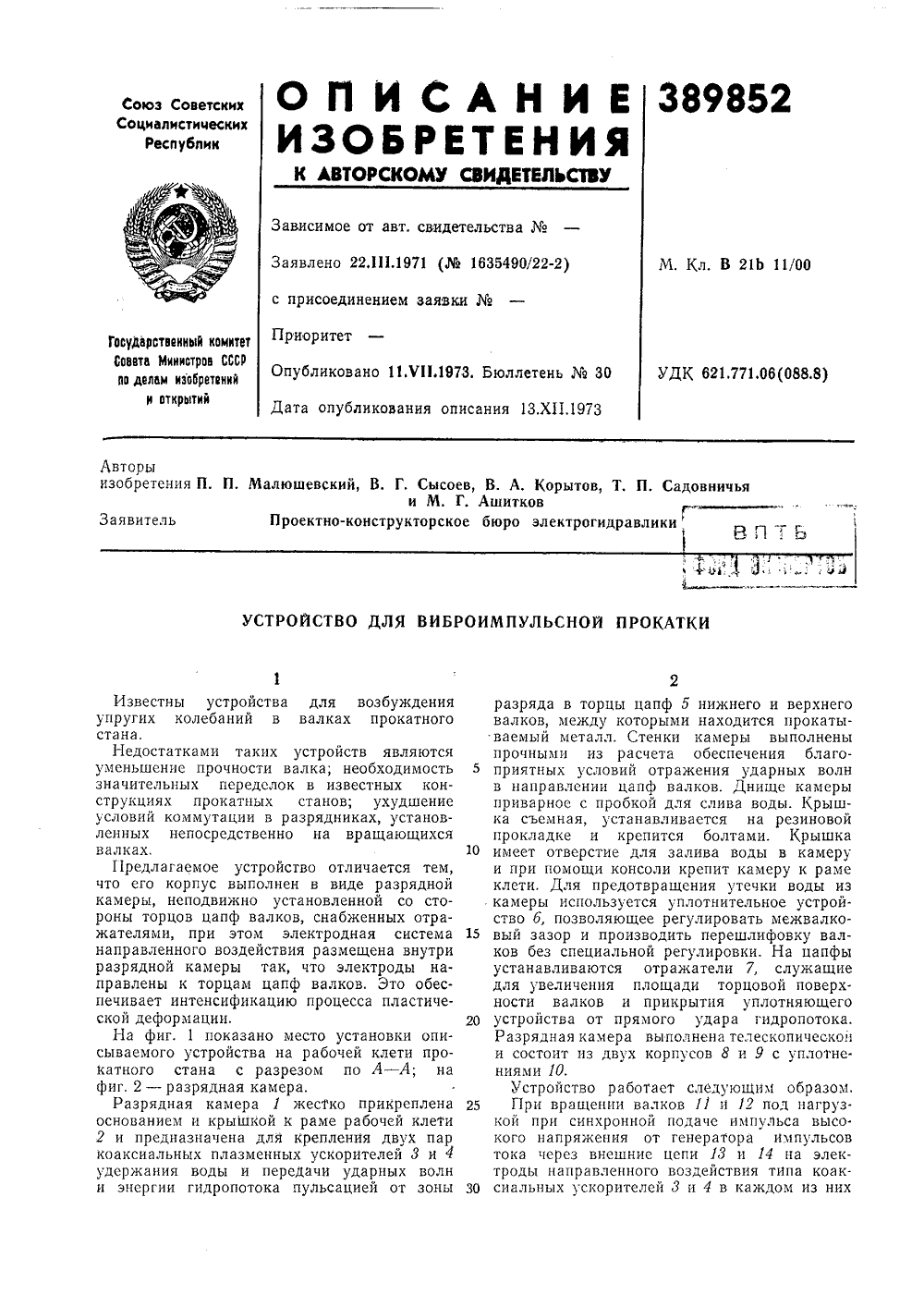

...с пробкой для слива воды. Крышка съемная, устанавливается на резиновой прокладке и крепится болтами, Крышка 10 имеет отверстие для залива воды в камеруи при помощи консоли крепит камеру к раме клети. Для предотвращения утечки воды из камеры используется уплотнительное устройство б, позволяющее регулировать межвалко вый зазор и производить перешлифовку валков без специальной регулировки. На цапфы устанавливаются отражатели 7, служащие для увеличения площади торцовой поверхности валков и прикрытия уплотняющего 20 устройства от прямого удара гидропотока.Разрядная камера выполнена телескопическоп и состоит из двух корпусов 8 и 9 с уплотнениями 10.Устройство работает следующим образом, 25 Г 1 ри вращении валков 11 и 12 под нагрузкой при...

Номер патента: 362653

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B21B 11/00

Метки: всгсоюзнай

...и приводи ндажгми и вибраторы.Предложенная клеть отличается тем, что бандажи рабочих валков свободно установле ны на эксцентриковых валах, снабженных дополнительны.д приводом вращения, и снабжены клиновыми ползушками с поворотными сухарями, установленными в торцовых пазах бандажей и связанными с шарнирно моптиру емыми на эксцентриках упомянутых валов обоймами.Это позволяет создать крутильные колебания рабочих валков.1-1 а фиг, 1 показанаобщий вид; па фиг. 2фиг. 1.Клеть содержит рабочие валки 1, переходные втулки 2, при этом торцовые поверхности валков и втулок выполнены в виде секторов, 2 между которыми установлены клиновые ползушки 3 и поворотные сухари 4, эксцептриковые валы 5 с шарнирно смонтированными на них обоймами б.При прокатке...

Номер патента: 417192

Опубликовано: 28.02.1974

МПК: B21B 11/00, B21B 27/02

Метки: 417192

...снабжен приводом поворота вокруг оси вращения валка, например, червячным, а давление жидкости превышает порог кавитации.Это обеспечивает локализацию ультразвуковых колебаний в очаге деформации,На чертеже показан валок, продольный разрез и сечение по А - А.Вдоль оси прокатного валка 1 выполнена полость 2, закрытая с неприводной стороны заглушкой 3. Полость 2 заполнена жидкостью высокого давления, и в нее вмонтирован излучатель 4 ультразвуковых колебаний, магнитострикционный или пьезоэлектрический с хвостовиками, опирающимися на подшипники 5.В хвостовике выполнены канал б, служащий для подвода жидкости высокого давления, и проточки для подвода электроэнергии и излучателю 4. Монтажные уплотнения 7 предотвращают возможную утечку жидкости.Для...

Номер патента: 417195

Опубликовано: 28.02.1974

МПК: B21B 11/00, B21B 21/00

Метки: 417195

...обжатий. дной прокатки труб 5валками на цилинджением на нее ультрачивает постоянного н ормации в пучнос ий по всей длине ход фективность примен Предмет изобретения холодной прокатки труб подвижныыми валками на цилиндрической наложением на нее ультразвуковыхотличающийся тем, что, с личения эффективности воздействия ковых колебаний путем совмещения колебаний с мгновенным очагом де, оправку в процессе прокатки перешхронно скорости перемещения взлСпособми ручьев оправке с колебаний целью уве ультразвупучностиформациимещают сков. способа является ув воздействия ультр ем совмещения пучн иным очагом деформ ции. ели оправку ют синхронно с присоединением заявки Изобретениепроизводству испособа холодномовых станах.Известен способ холоподвижными...

Номер патента: 440169

Опубликовано: 25.08.1974

Авторы: Беликов, Богуславский, Верник, Ворона, Казакевич, Коржов, Островский, Пляцковский, Попов, Семенов, Смородов, Ципер

МПК: B21B 11/00

Метки: клеть, поперечно-винтовой, прокатки, рабочая, стана, труб

...сближен 15 изменение угла наклона, что позвнять толщину стенки труб, если тусиление в том или ином месте.Однако в известной клети подвижная обойма воспринимает давление металла на валки 20 через установленные в ней подшипниковые опоры и по условиям прочности выполнена достаточно массивной, что приводит к большим инерционным нагрузкам при сообщении валкам угловых колебательных движений для интенсификации процесса деформации.Предлагаемая клеть отличается тем, что подшипниковые опоры валков с неприводной стороны размещены в тангенциальных пазах неподвижной станины, что позволяет поворотМ. В, Попов, Е. М, Ципер,Н, Н, Коржов, 10. М, Беликов, . Казакевич и Ю. А, Верникальными направляющими сил трения на кон-. такте заготовки с...

Номер патента: 465241

Опубликовано: 30.03.1975

Авторы: Алимов, Бражников, Гордеев, Новиков, Скрипалев

МПК: B21B 11/00, B21B 37/00

Метки: плоского, прокатки, процессом

...необходимую величину натяжения полосы и рас твора валков и накладывают на валки ультразвуковые колебания средней интенсивности. Наличие этих колебаний способствует, как известно, снижению коэффициента трения и усилий прокатки.В процессе прокатки раствор валков и натяжение полосы оставляют неизменными, а в случае отклонения толщины прокатываемого металла от заданной величины регулируют амплитуду ультразвуковых колебаний валков. Для снижения толщины металла амплитуду колебаний увеличивают, а для увеличения толщины уменьшают. При этом для увеличения точности регулирования и поддержания постоянного количества акустической энергии, сообщаемой единице обьема прокатываемого металла, амплитуду колебаний корректируют по скорости...

Номер патента: 486818

Опубликовано: 05.10.1975

Автор: Малюшевский

МПК: B21B 11/00

Метки: валкам, вибрации, придания, прокатки, процессе

...очередь применяться при прокатке малопластич ных и труднодеформируемых материалов.Предмет изобретеСпособ приданияцессе прокатки, вклю30 ного электрического от известщают вач- раллельно ния Известен способ придания вибрации валкам в процессе прокатки, включающий подвод импульсного электрического тока к торцам валков и пропускание его через зону деформации прокатываемого металла.Предлагаемый способ отличаетсяного тем, что импульсы тока сообкам синхронно и направляют их падруг другу.Это позволяет усилить вибрационный эф- фект На фиг. 1 изображена схема подведения импульсов тока к торцам валков; на фиг, 2 - схема подведения импульсов тока от генераторов, включенных перекрестно на участках валки - обжимаемый металл.Для процесса прокатки с...

Номер патента: 522863

Опубликовано: 30.07.1976

Авторы: Балон, Клименко, Онищенко, Песиков, Турсунов

МПК: B21B 11/00

Метки: вибрационной, клеть, прокатки, прокатная

...в процессе провисит от колебательной скорости:Р-о= аА фект о атки з где Ав -и -Ап, -мых в лесуммарная амплит число роликов виб амплитуда колеба те одним вибриру опривода;ний, возбуждаеющим роликом. Регулировку амплитуды А осуществляют, как путем изменения расстояния между рабочими валками и вибрирующими роликами, так- эффективность вибрации; - колебательная скорость; в углов частота;- амплитуда колебаний. чения технолоидать с ростом ий. С повышебаний, как праия коэффициенх факторов. Исвибрационной гулировку ампщей по величине аемую вибрато522863 Составитель Ю, ЗаранинТехред Б. Подурушина орректор О. Тюрин едактор 3. Ходак ПодписноСР Тираж 1077Совета Министрови открытийшская наб., д. 4/5 Изд.1727 Государственного комите по делам...

Номер патента: 531562

Опубликовано: 15.10.1976

Авторы: Богатырев, Горелик, Клименко, Онищенко, Паско

МПК: B21B 11/00

Метки: клеть, прокатная

...превышающих усилие прокатки. Кроме того, при колебании валков в вертикальной плоскости контактные силы трения, снижаются незначительно, а это неблагоприятно сказывается на качестве проката.Предлагаемая клеть отличается от известной тем, что гидроцилиндры вибратора установлены вдоль оси прокатки между стойками станишны и опорными плоскостями подушек, причем противоположные,гидроцилиндры попарно объединены в две автономные гидросистемы, одна из которых соединена непосредственно с источником постоянного давления, а другая - через гидравлический вибратор.На фиг. 1 показана описываемая клеть; на фиг. 2 - график изменения давления жидкости в функции времени.Прокатная клеть содержит станину стойками 1, валки 2 и 3 с подушками 4 и атке...

Номер патента: 549180

Опубликовано: 05.03.1977

Авторы: Богатырев, Горелик, Клименко, Онищенко, Паско

МПК: B21B 11/00

Метки: прокатки

...с описываемым способом осуществляется на прокатном стане, включающем верхний 1 и нижний 2 валки, установленные в подушках 3 и 4, пружины 5, б, смонтированные на разных горизонтах между подушками каждого валка и стойками станин стана и развивающие противонаправленные усилия.При приложении во время прокатки металла 7 одновременно к верхнему и нижнему валкам виброколебаний или пульсирующих усилий Р, и Р действующих в горизонтальных плоскостях, с относительным сдвигом фаз этих колебаний на величину их полупериода, на контактной поверхности прокатываемого металла существенно снижаются силы трения. так как колебания валков происходят параллельно направлению действия сил трения.При этом вследствие того, что валки пере 549180мещаются в...

Номер патента: 567510

Опубликовано: 05.08.1977

Авторы: Авраменко, Зюзин, Николаев, Тылкин

МПК: B21B 11/00

Метки: полос, прокатки

...пщтос отличает- ся от известного тем, что валкам сообщают вибрацию в направлении их оси.Это повышает качество поверхности полос и эффективность влияния вибронагружения валков на процесс прокатки.По описываемому способу валкам сообшают колебательное возвратно-поступательное .дижение вдоль их оси т,е, в направлении ширины прокятываемой полосы при известной частоте колебаний. Опыты показывают что при одновременном поступательном и поперечном перемещении инструмента (Валка) Относительно полосы силытрения, направленные вдоль очага деформации значительно уменьшаются-" При атом обеспечивается аффективное снижение анерлкин В, И. Зюзин и И. Н. Авраменк полосы.Колебательное движение валка в его 5 осевом направлении может быть полученопутем...

Номер патента: 570418

Опубликовано: 30.08.1977

Авторы: Горелик, Клименко, Онищенко

МПК: B21B 11/00

Метки: вибрационной, клеть, прокатки, прокатная

...прокатная клеть, поперечный разрез; на фиг, 2 - разрез по А - А на фиг. 1; на фиг. 3 и 4 - характер изменения радиуса бочки верхнего (кривая 1) и нижнего (кривая 11) валков при различной величине сдвига фаз колебаний.Прокатная клеть содержит станину 1, валки 2 с замкнутои внутреннеи полостью 3, плунжеры 4, вкладыши 5, подушки 6 валков стопорные винты 7, прокатываемый металл 8.Рабочая поверхность вкладышей 5 (см.5 фиг. 2) описывается синусоидальной кривой.Работа устройства происходит следующимобразом.При прокатке металла 8 плуняеры 4 скользят по рабочей поверхности вкладышей 5.10 При этом происходит возвратно-поступательное перемещение плуняеров 4 в валках 2 и пульсация жидкости в замкнутой внутренней полости 3. В результате...

Номер патента: 579048

Опубликовано: 05.11.1977

Авторы: Богатырев, Горелик, Клименко, Онищенко, Паско

МПК: B21B 11/00, B21B 37/28

Метки: полосы, поперечной, прокатки, процессе, разнотолщинности

...содержит станину 1, подушки 2 опорных валков 3, подушки 4 рабочих валков 5, промежуточные валки 6, дополнительные упорные ролики 7, гидроцилнндры 8, гидравлические вибраторы 9, блок 10 сдвига фаз колеба. ний, трубопроводы 11, индивидуальные гидрав. лические приводы 12, балки 13. В процессе прокатки гидравлические приводы 12 подают рабочую жидкость с постоянным давлением по трубопроводам 11 в гидравлические внбраторы 9, соединенные с блоком сдвига фаз колебаний, которые преобразуют его в переменное с требу- емой частотой, амплитудой н сдвигом фаз колЕ. баний. Пульсирующая жидкость подается а гидроцилиндры 8, за счет чего осуществляются вынужденные колебания упорных роликов 7. С помощью роликов 7, установленных, например, в...

Номер патента: 615957

Опубликовано: 25.07.1978

Авторы: Клименко, Онищенко

МПК: B21B 11/00

Метки: вибрационной, прокатки

...вгидроцилнндры, передавая колебания упорным роликам, установленным набочках валков, в плоскости, параллельной вектору контактной силы трения. Врезультате циклическиизменяющиесяусилия прикладываются к бочкам валковв плоскости, параллельной вектору контактной силы трения с относительнымсдвигом фаз колебаний, В этом случаепроисходит интенсивное снижение контактной силы трения н уменьшение егоподпирающего действия на усилие прокатки, которое снижается в несколькораз по сравнению с известным способом,Кроме того, при колебаниях валков вплоскости, параллельной вектору контактной сиды трения, уменьшается величинавыступов на поверхности полосы,Способ иллюстрируется чертежом.При прокатке гидравлические приводы 1 подают жидкость с...

Номер патента: 617089

Опубликовано: 30.07.1978

Авторы: Богатырев, Горелик, Клименко, Онищенко

МПК: B21B 11/00

Метки: вибрационной, прокатки

...по законув оп,вч 1 = с (со 5 0)1 - 1), (1) где а, - амплитуда колебаний;ь 1 - фаза колебаний;на фиг. 3 - характер измеренная усилий нажимных гидроцилиндроз (Ре) и усилий распора (Р), вследствие гармонических синфазных колебаний верхних опорного и рабочего валков, изменяющихся по закону 4 - амплитуда колебаний усилий, Клеть содержит станину 1, опорные ва.ъки рабочие валки,З, подушки 4, нажимные оцилиндры 5, гироцилиндры 6 распора ушек валкоз, гидравлические приводы 7, имные винты 8, трубопрэзоды 9, гидравские пульсаторы Й, блок сдвига фаз коний 11, усилия нажимных винтов 12, усинажимных гидроцилиндроз 18, усилия ора 14.При прокатке (см. фиг, 1) гидравлические оды 7 подают жидкость с постоянным ением в гидравлические пульсаторы...

Номер патента: 686794

Опубликовано: 25.09.1979

Авторы: Богатырев, Горелик, Клименко, Онищенко

МПК: B21B 11/00, B21B 37/30

Метки: полосы, поперечной, разнотолщинности

...2 рабочеговалка 3 и подушке 4 опорного валка5 установлены соответственно вертикальные гидроцилиндры 6 и горизон-тальные гидроцилиндры 7, соединенные через трубопроводы 8 и 9 с гидравлическими пульсаторами 10 и 11,которые соединены между собой черезблок 12 сдвига фаэ колебаний, а пульсаторы подключены к гидравлическимпри в одам 1 3 и 14,Устройство работает следующим обЗОПри прокатке гидравлические при воды 13 и 14 подают жидкость с постоянным давлением в гидравлические пульсаторы 10 и 1, соединенные с блоком 12 сдвига Фаз колебаний. Пульсаторы преобразуют постоянное давление в переменное с необходимыми частотой, амплитудой и сдвигом Фаз колебанийПо трубоцроводам 8 и 9 пульсирующая жидкость подается в гкдроцилиндры 6 и 7. В результате...

Номер патента: 707623

Опубликовано: 05.01.1980

Авторы: Богатырев, Горелик, Онищенко

МПК: B21B 11/00

Метки: вибрационной, клеть, прокатки, прокатная

...синфазных колебаниях; на фиг. 3 - график перемещения штоков гидроцилиндров при противофазных колебаниях.Устройство включает штоки 1 - 4 гидро- цилиндров 5 - 8, установленных на станине 9, валки 10 и1 с подушками 12 и 13, смонтированных в станине 9, нажимное устройство 14, вкладыши 15 и 16 подушек, связанные со штоками гидроцилиндров, гидравлический привод 17, соединенный через вибраторы 18 и блок 19 сдвига фаз колебаний с гидроцилиндрами.Прокатная клеть для вибрационной прокатки работает следующим образом.При прокатке материала 20 гидравлический привод 17 подает жидкость с постоянным давлением в гидравлические вибраторы 18, соединенные с блоком 19 сдвига фаз колебаний, которые преобразуют его в переменное с требуемой частотой, амплитудой...

Номер патента: 993807

Опубликовано: 30.01.1983

Автор: Петер

МПК: B21B 11/00

Метки: валков, замены, клети, конических, многовалковой, прокатной, промежуточных

...на фиг. 4 - то же, вид сверху.Устройство для замены конических промежуточных валков содержит пере- двигающую штангу 1, приводимую в дви,жение от гидроцилиндра 2. На концеИзобретение позволяет облегчитьустановку промежуточных валков и,таким образом, сократить время на ихзамену,% Формула изобретения Устройство для замены коническихпромежуточных валков в многовалковой10 прокатной клети путем их осевого перемещения, содержащее передвигающуюштангу, на конце которой расположензахват., выполненный в виде открытойсверху чаши для приема валков, о то л и ч а ю щ е е с я тем, что, сцелью облегчения обслуживания,ф захват выполнен с возможностью поперечного перемещения, перпендикулярного направлению перемещения передЭ 1 вигающей штанги, и...

Номер патента: 1488041

Опубликовано: 23.06.1989

Авторы: Бердичевский, Минаев, Редько, Смирнов

МПК: B21B 11/00

Метки: круглого, поперечного, прокатки, профилей, сечения

...вибраций становится близкой или равной частоте второй, третьей и так далее моды сдвиговых колебаний раската, что приводит к снижению амплитуды при том же или большем расходе энергии, т,е. раскаты пбдвергаются меньшей деформации при знакопеременном изгибе, а в итоге - ухудшение качества проката конечных размеров в связи с ростом остаточных напряжений,П р и м е р. Способ осуществляют при прокатке арматурного периодического профиля Р 18 из плавок стали 35 ГС с углеродным эквивалентом О,б 0-0,70 Ж, поставляемого с непрерывного мелкосортного стана с температурой конца прокатки, равной 1050 С. Расстояние между смежными клетями чистовой группы 5 м. Площадь поперечного сечения предчистового овала 319 мм, ширина овала 28,2, высота 14,5 мм;...
