G06K 15/02 — с использованием печатающих устройств

Номер патента: 19377

Опубликовано: 28.02.1931

Авторы: Борисович, Климов, Маковский, Эргант

МПК: G06K 15/02

Метки: аппарат, билетов, выдачи, железнодорожных, печатания, учета

...штифтами 23 и ножом 26, Штифты прокалывают билет, и нож одновременно отрезает его. Учетна лента 6. и контрольная 7 позади протягивающихих валиков 17 разделяются; первая поступает в непосредственное распоряжение кассира, вторая в недоступное для кассира отделение аппарата н сматьвается в катушку 27 (фиг. 2)., При поступлении билета под компостер следующий за ним билет подводится под удар бойка 8. Если необходимо иметь билет с оттиском пункта С, то помощью искового диска пункт С переводят в положение А, и отклонением рычага 16 из й в положение А производится удар бейка и оттиск нужного пункта, а при отклонении рыч- га 16 в положение В, этот билет введится в компостер, компостируетоя, егразается и выдается пассажиру., Таким образом, при...

Номер патента: 118355

Опубликовано: 01.01.1958

Автор: Мельников

МПК: G06K 15/02

Метки: амплитудных, анализаторов, временных, выходное, многоканальных, цифропечатающее

...связи многоканального анализатора А с предлагаемым выходным цифропечатающим устройством Б представлена на чертеже.После поступления результатов из анализатора 1 в блок многокачальной регистрации 2, блок управления 3 по цепи 4 подает сигнал о начале выборки данных из первого капала регистратора 2. Число отбрасываемых младших разрядов устанавливается чредиэрительно оператором. Данные в виде сигнала первой подгруппы из пчти разрядов первого канала регистратора 2 поступают по цепи 5 в выходное цифропечатающее устройство Б, которое отпечатывает прочитанное число. После этого через цепь б из блока управления 3 на цифропечатающее устройство Б поступает сигнал смены регистра, вслед за чем по цепи 4 в блок регистрации 2 идет...

Номер патента: 123770

Опубликовано: 01.01.1959

Автор: Костюрин

МПК: G06K 15/02

Метки: машинам, например, одновременного, печатания, печатающее, строки, счетным, целой

...оси 9 барабана и оси 8, устроцство снабжено помещенными над барабаном поворотно устдновлс)шыми нл оси 10 подпружиненными ры- Якк)и 11 с элсктропрцводол 12 д:5 Их поворота В положсцис, цзоораженнос на чертекс более тонкой линией.Ус)ройство снабжено бума)оопорным валом 18 для оумаги 14, прижимным валиком 1), пароц валиков 16 для црот 5 гиван)51 оумаги и красящей лентой 17, через которую осу)сствлястся удар печатающих знаков 7 литерных рычагов по бумаге.Дея установки после печатания литерных рычагов нд собдчки устройство снабжено установленным под бумдгоонорным валом подпружи. нл 11 ым буфе)оъ 18, хпн)д)ОнИ:с 5 в гцтсрныс ычаГи.Работа печа гдюшсго ус ройствд осунесс Вляегся следующим образом.Дл 51 псддни 5 в ст)Оке СООтветств 1)оних...

Номер патента: 129396

Опубликовано: 01.01.1960

Автор: Кондаков

МПК: G06K 15/02

Метки: красящее, механизму, печатающему, счетной

...сксма красящего устропствя 1 пляе; няфиг. 2 - :хема устройства в разрезе по Л - Л пя фиг. 1.Внутр;1 резервуара 1, запелялОго ня : объема есонуще 1 краской для чеков, помещен фт:ль 2; пя внутренней стенке резервуара 1закреплс 1 нож 3. Над поперечной стенкой 4 резервуара 1 мотировеннакатной валик 5 из эластичного материала, например пористой резины. Валик з через шсстерсночпую передачу 6 вращается син.ронно с поворотны 1 печатяюшии ко;есяи 7. Фгги,ь 2 1 из войлока) постояно някодигся в контакте с товер.ностьо валика я, которьш под действием пр 1 жн 8 прижмается и колесам 7,В гроцессс ряооты красяп 1 сго сстройствя из;11 шки краски сп 1 маотея (без разбрызгивания) с валика о ножом 3 и через отверст 9в поперечной стенкс 4 стекают...

Номер патента: 145075

Опубликовано: 01.01.1962

Авторы: Вальтер, Ханс

МПК: G06C 11/04, G06K 15/02

Метки: печатания, установки, цифр

...сегмента 3 его срез 12 освобождает защелку 13, которая скользит по округлости 14. С помощью слабой пружины 15 защелка 13 подготовки печатания прижимается к округлости 14. На защелке 13 неподвижно установлен рычаг 1 б, который с помощью выступа 17 освобождает рычаг 18 печатающего колеса, который однако еще удерживается в своем положении с помощью держателей 19. В тот момент, когда установочные сегменты 3 всех разрядов заняли нужное положение, держатель 19 отскакивает, рычаги 18 под действием пружины 20 вращаются вокруг вала 21, а печатающие колеса 10 ударяют литерами 11 по цветной ленте печатающего валика 22 и отпечатывают установленные цифры. Для избежания проворота печатающего колеса 10, а также для линейности строк предназначена...

Номер патента: 146607

Опубликовано: 01.01.1962

Автор: С.

МПК: G06C 11/04, G06K 15/02

Метки: печатающее, цифровое

...до момента контактирования с ламелями, имеющими определенное напряжение: в десятичном коде - отличающееся от одинаковых напряжений всех остальных десяти контактов; в ступенчатом коде - напряжение, которое при сложении со сравнивающим напряжением дает нулевое или другое уравновешивающее напряжение, прекращающее процесс набора. При окончании оборота ротора сидящий на нем кулачок б замыкает контакт 7, посылающий импульс тока в цепь электромагнитов 8 печати,Электромагнит 9 набора, получив импульс тока от соответствующей ламели, своим якорем с собачкой 10 поворачивает литерный узел, состоящий из храповика 11, цифрового колеса 12 и пружинного элемента 18 возврата в исходное положение.Электромагниты набора в каждом разряде делают столько...

Номер патента: 151122

Опубликовано: 01.01.1962

Автор: Баранов

МПК: G06K 15/02

Метки: быстродействующее, печатающее

...кулачком 8, вращающимся синхронно и синфа- но с печатающим колесом. Литеры на печатающем колесе закреплены шарнирно с возможностью свободного перемещения в тангенциальнлм направлении, Во время вращения печатающего колеса литеры под действием центробежной силы располагаются радиально, При соприкосновении молоточка с бумагой литерами, последние, несмотря на большую скорость вращения печатающего колеса, имеют возможность затормаживаться, переместившись в тангенциальном надравлении. Этим устраняется смазывание отпечатков при увеличении быстродействия ма. шины. Прерывистость движения бумаги в зоне печати при ее непрерын ном перемещении валиками осуществляется за счет изменения кулачком длины бумаги между протя,.вающими и направляющими...

Номер патента: 157148

Опубликовано: 01.01.1963

МПК: G06K 15/02

Метки: 157148

...через электромагнитную муфту 25, включаемую управляющим сигналом вычислительной машины.Печатание производится в строку поперек бумажного бланка, ша гообразно перемещаемого по ширине вдоль машинки. Каретка с печатающим механизмом перемещается по строчкам вдоль бланка. За один оборот печатающего колеса печатается один знак и бумажный бланк перемещается на один шаг, По окончании печатания строки бумажный бланк плавно возвращается в исходное положение, а каретка перемещается на новую строку.Машинка работает следующим образом.Бумажный бланк 7 помещают под печатающее колесо 4 и заправляют вырезы по краям бланка на выступы зубчатых роликов 1 б.При поступлении сигнала из вычислительной машины включается электродвигатель 23, приводящий в...

Номер патента: 160383

Опубликовано: 01.01.1964

МПК: G06K 15/02

Метки: 160383

...Известно быстродействующее печатающее устройство, содержащее электродвигатель, непрерывно вращающиеся цифровые колеса, синхронизатор, соленоиды печати и подачи бумажной ленты, кулачковый валик подачи бумаги и обрезиненный прияимной валик.В предлагаемом устройстве кулачковый валик снабжен продольным пазом, в котором ца пластинчатой пружине закреплены кулачки, взаимодействующие через шарики с подпружиненным штоком, управляемым соленоидом подачи бумаги. Этим добиваются повышения надежности работы устройства.На чертеже изображено предложенное устройство.Транспортирование бумажной ленты осушествляется вращением кулачкового вала 1 при нажатии бумаги двумя кулачками 2 к обрезиненному валику 8, который установлен в корпусе 4 на подшипниках 5 с...

Номер патента: 162713

Опубликовано: 01.01.1964

МПК: G06K 15/02

Метки: 162713

Номер патента: 162715

Опубликовано: 01.01.1964

Автор: Лисичанский

МПК: G06K 15/02

Метки: 162715

...вдоль своей 1 оси, поочередно зацепляется с зубчатым колесом б со ступицей 7,ие выходя из зацепления с шестерней-валом. На ступицах насажены катушки с красящей лентой 8, В зависимости от того, с каким и зубчатых колес б будет зацеплена блок-шестерня 5, одна катушка будет наматывать иа себя красящую ленту, сматывая ее с другой катушки, так как второе зубчатое колесо окажется свободно сидящим на шестерне-валу 4.Блок-шестерня 5 передвигается вдоль своей оси при помощи рычагов 9 и 10. Красящая лепта, перемещаясь, проходит через узкую щель между рычагами 11 и 12, которые своими вторыми плечами запирают рычаги 9 и 10, удерживаемые пружиной 13.На концах красящей ленты завязаны узлы 14, 1(огда один из узлог подходит, например, к рычагу...

Номер патента: 164493

Опубликовано: 01.01.1964

Авторы: Лисичанский, Нестеров, Резанов, Сергеев, Скл, Смолий, Федоров, Цапке

МПК: G06K 15/02

Метки: автоматическая, машинка, печатающая

...плоскости с первым, печать на котором производится но вызову оператора.На чертеже изображена функциональная схема предложенной машинки.Перемещение каретки с печатающим колесом производится прн помощи ходового винта, приводимого в двикение электродвигателем М, получающим питание от источника БП по цепям; клемма а - контакт 1 Р 2 - контакт 2 РЗ - обмотка 1 Р 1 - клемма б; клемма а - контакт 1 Р 2 - контакт 2 РЗ - конденсатор С, - контакт 2 Р 2 - обмотка 1 Р - контакт ЗР 2 - клемма б,Включение и реверс электродвигателя М осуществляется контактами реле Р 2 и РЗ, на которые поступаот сигналы из вычислительной машины, и концевыми выключателями Б, - Бз.Второй бланк, предстагляющнй собой обыкновенную телегряфнуО ленту, расположен в одной...

Номер патента: 164720

Опубликовано: 01.01.1964

МПК: G06F 3/12, G06K 15/02

Метки: 164720

...и подключ только при печати), дешифраторы Д и троны с электромагнитами ТЭМ,Печатающий механизм (фиг. 2) состоит изчетырех печатающих комплектов, каждый из которых содержит набор цифровых секций - литер 1, размещенных по винтовым линиям 0 барабана 2, и набор молоточков 3, расположенных по дуге окружности над соответствующими цифровыми секциями. Бумажная лента 4 протягивается перпендикулярно винтовым линиям. Работа печатаюшего устройства происходит по команде печать. По этой команде триггер ТП ставится в положение 1 и включает лентопротяжный механизм 1 П. Одновременно открывается усилитель УС в обоих трактах синхронизации по входу СИ. Сипхропизирующие импульсы поступают из усилителя УС на счетчик Сч, линию задержки Зд и в машину на...

Номер патента: 166190

Опубликовано: 01.01.1964

Автор: Ленинградское

МПК: G06K 15/02

Метки: автомат, билетов, бумажной, выдачи, ленте, печатания

...длятоварных ц нетоварных билетов.В цсходцом полокении рычаг 28 замыкаетконтакт 31, включенный в цепь счетчика бпродаццых билетов. Прц повороте рукояткой32 рычага 28 в цаправлеции, обозцачецномстрелкой Л, освобождается рукоятка 25, барабан 3 переводит в рабочее положецце нетоварцое клише и размыкает контакт 31. Механизмы автомата могут быть приведецы в дейстнце как от электропривода, так и вручцую.Блок 2 управления содеркит электромагнитцые реле Р 1, Р 2 ц РЗ ц пусковоц электромагццт ЭП электродвигателя 9, управляющийлвшателем посредством контактной группыГК,Электрические элемецты моцетопрцемцогомехацизма включецы в блок управления через клеммцые колодки КК 1 ц КК 2, пцтацие кПосле обесточцвация реле Р 1 разрывается цепь...

Номер патента: 177177

Опубликовано: 01.01.1965

Автор: Кравченко

МПК: G06K 15/02

Метки: автоматическое, красящее

...войлочный цилиндр с красителем, заполняющим под действием центробежных сил капилляры войлока, и защитную рамку с натянутыми струнами, предохраняющими бумагу от загрязнения.Это упрощает устройство и повышает надежность его работы,На чертеже изображено предложенное устройство,Автоматическое красящее устройство (АКУ) представляет собой полый толстостенный цилиндр 1 из войлока, насаженный на тонкостенную несущую трубу 2 с дозирующими отверстиями. Благодаря действию центробежных, силкраситель, залитый во внутреннюю полость трубы 2, попадает через дозирующее отверстие на перифершо полого цилиндра 1, откуда 5 поступает на цифровой вал 3.АКУ содержит также разделительную рамку 4 с вертикальными струнами 5. Защитная рамка исключает влияние...

Номер патента: 186782

Опубликовано: 01.01.1966

Авторы: Ремез, Федорко

МПК: G06F 3/06, G06K 15/02

Метки: 186782

...колец с печатными знаками. Число колец, таким образом, определяется содержанием текста билета и контрольной ленты, Последняя строка билета содержит номер манипулятора,Бумагу закрепляют в шпинделе 14, затем она проходит между барабаном 4 и штемпельным ударником 25, огибает качающийся валик 20 и зажимается между валиками 15 и 1 б, при этом красящая лента располагается под бумагой.Работает машина следующим образом.Нажатием клавиши КБ манипулятора (см. фиг. 3) включаются реле 1 РВ и 2 РВ. Контакты 1 РВвключают двигатель 24 (ЗДК), и он через червячную пару 23, кривошипно-шатунный механизм 22 и тягу 21 приводит в качательное движение валик 20, который при этом прокатывает бумагу с красящей лентой по клише 19 с постоянным текстом. Во время...

Номер патента: 187398

Опубликовано: 01.01.1966

МПК: G06K 15/02

Метки: 187398

...1. ЗО Такое состояние является устойчивым и мо 187398жет продолжаться как угодно долго. Для перевода усилителя в третье устойчивое состояние - состояние чтения - потенциал клеммы 19, на которой первоначально поддерживался отрицательный уровень, начинают плавно повышать по некоторому закону, например лииейно, со скоростью, определяемой желаемым диапазоном регулирования задержки начала импульса печати, В зависимости от того по. тенциала, который был задан в точке 20 потенциометром 21, пробой диода 22 наступит раньше или позже и соответственно момент, когда в точке 20 начнется изменение потенциала в положительном направлении (положительный перепад), может быть отрегулирован с помощью потенциометра 21,Положительный перепад в точке 20...

Номер патента: 190672

Опубликовано: 01.01.1967

МПК: G06K 15/02

Метки: blfi, ihattiiho, всесоюзидя, комаров11г

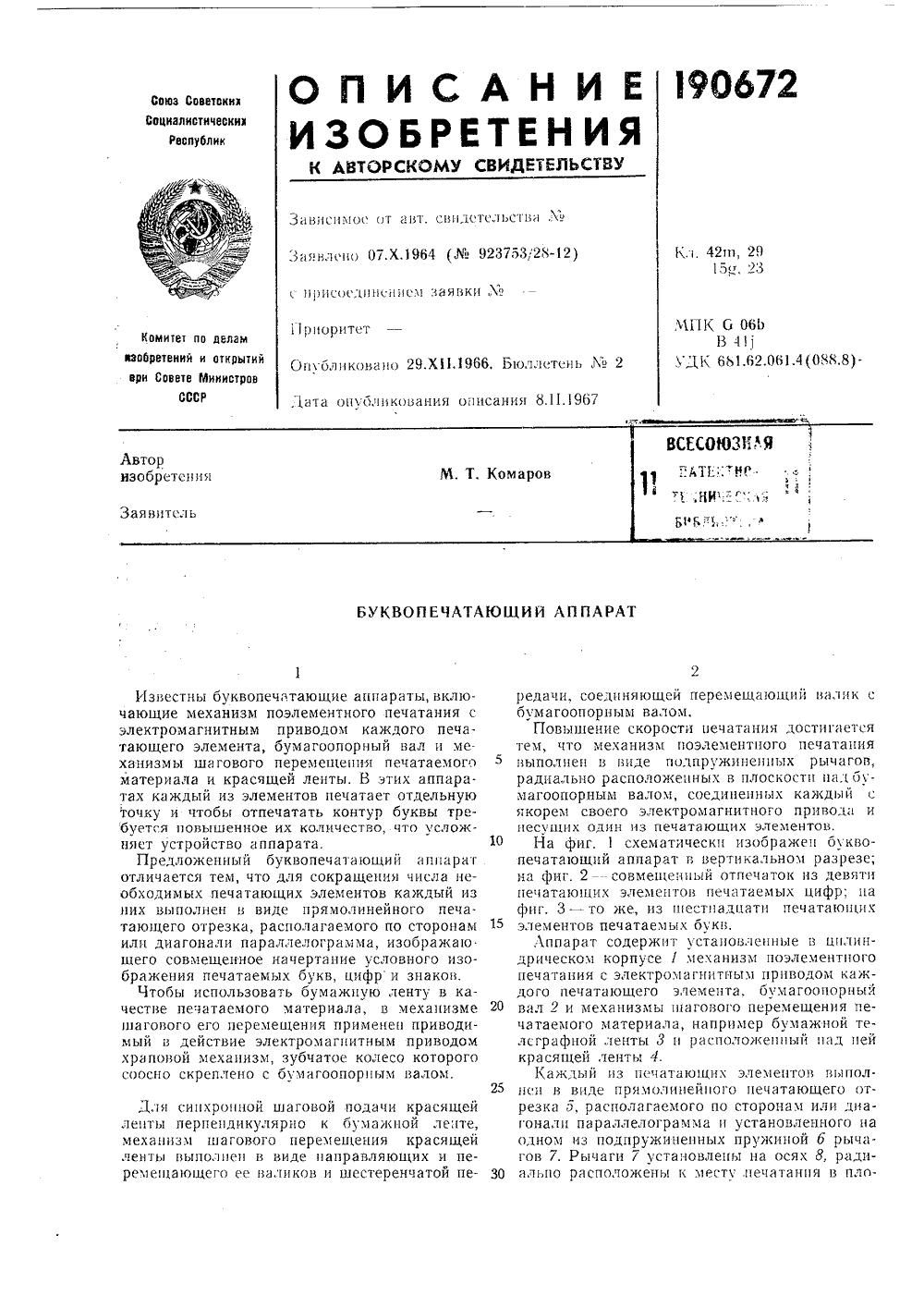

...привода 11, прикрепленного посредством кронштейнов 12 к корпусу. Для печатания цифр достаточно девяти рычагов и 5 соответственно печатающих элементов, а для печатания букв - шестнадцати.В нижней части корпуса устанавливают рулон 13 бумажной телеграфной ленты, направляемой роликами 14 поверх бумагоопорного 10 вала, осуществляющего шагоьое перемещение ленты после очередного отпечатка буквы пли цифры. Этому способствует то, что соосно с бумагоопорным валом скреплено зубчатое колесо 15 храпового механизма с подпружинен ной собачкой 1 б, шарнирно соединенной с пустотелым подпружиненным якорем 17 электромагнитного привода 18, установленного в корпусе,Для шаговой подачи красящей ленты си хронно с бумажной лентой аппарат снабжен...

Номер патента: 197293

Опубликовано: 01.01.1967

Авторы: Дрознин, Забегалов, Кравчук, Саванович, Филатова, Фланцбойм

МПК: G06K 15/02

Метки: буквенно-цифровой, последовательнойпечати

...И, Филатов3 Известны устройства буквенно-цифровой последовательной печати, содержащие литерные рычаги с соленоидным приводом, каретку с бумагоопорным валом, механизм шагового перемещения каретки.В предложенном устройстве соленоиды расположены оппозитно в одной плоскости, а синхронизатор выполнен в виде кулачкового контактного механизма, коммутирующего общую цепь соленоидов и цепь управления внешним устройством.Благодаря этому уменьшаются габариты устройства и синхронизируется работа печатающего механизма.На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 приведена электрическая схема.При поступлении электрического импульса на соленоид 1 сердечник 2 втягивается и через поводок 8, передает усилие рычагу 4,...

Номер патента: 217080

Опубликовано: 01.01.1968

Авторы: Лубенникова, Мильнер, Ярмош

МПК: G06K 15/02

Метки: 217080

...присоединены к одномукольцу, Каждая круговая шина барабана 30 имеет отдельное токовое кольцо, Общее числоколец для барабана 3 определяется количеством знаков и в строке и равно 5 и. Подключены кольца к дешифратору знаков, работающему от ЭВМ (на чертеже не показаны).5 Электрохимическое печатающее устроиство,содержащее два встречно вращающихся ба рабана, дешифратор знаков, блок управления,Известны электрохимические печатающие устройства содержащие два встречно вращающихся барабана, дешифратор знаков и блок управления.Предложенное устройство отличается тем, что один из барабанов содержит набор продольных проводящих шин, а второй - круговые шины, подключенные к дешифратору знаков.Это позволяет не применять электродов в виде игл, имеющих...

Номер патента: 219295

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Заксенберг, Кауфман, Николаев, Смирнов, Цветков

МПК: G06K 15/02

Метки: печатающее

...о печати 0 данного символа поступает из схемы И, например дешифратора. в электромагнит 4 и в схемы совпадения. Ударная штанга 3, притягиваясь к электромагниту 4, ударяет по пуансону 2, который прижимает бумажную и кра- Б сящую ленты к соответствующему литеру навращающемся печатающем колесе 1. Печатающий гуансон, производя выбег, разрывает нормально-замкнутый контакт, состоящий из пуансона и контактного штыря в цепи источ ника тока 7.При этом на выходе индикатора выбега(НЕ) сигнал не выдается. В случае отсутствия выбега из-за поломки пружины 5, перекоса и залипания пуансона в направляющей 25 планке б контакт между головкой пуансона 2и штырем 11 не размыкается и с выхода индикатора выбега, выполняющего логическую функцию НЕ, в индикагор...

Номер патента: 231908

Опубликовано: 01.01.1968

Автор: Редников

МПК: G06K 15/02

Метки: знаконосителя, печатающих, узел, устройств

...печаты, от.шчаощийая скорости и четко одвижную направл жду знаконосителе ней литерами, ук ле с помощью пру зиаконосителя дсодержащий зн олоточки и литер елью повышения ои содержит цеп стацовленцую ме щающимися по :и ца знакоиосите рессорок и упоро аютем, сти,ос присоединением заявки ЬПриоритет В известных узлах зиаконосителя для пе ытающих устройств литеры крепятся к знаконосцтелю шарнирно, что не позволяет обеспечить четкий отпечаток при повышеицых скоростях печатания.Отличие описываемого устройства заключается в том, что оно содержит цеподвикнуо направляющую, установленную между знакоцоснтелем и перемещающимися по ней литерамц, укрепленными на знаконосителе с помощью пру;кипящих рессорок и упоров. Это позволяет повысить скорость и...

Номер патента: 257886

Опубликовано: 01.01.1969

Авторы: Бакуменко, Научно

МПК: G06K 15/02

Метки: 257886

...зазора между головкой и носителем, влажности и со. става среды, в которой происходит нанесение заряда. Для создания таких напряжений требуются повышающие трансформаторы, количество которых определяется схемой управления. Такое выполнение электродов позволяет начительно снизить необходимое напряжение ечати и тем самым упростить конструкцию ечатающих устройств такого типа. На фиг, 1 представлена раоочая поверхность одного электрода печатающей головкипроволочного типа; на фиг, 2, 3, 4, 5 и 6 показаны примеры применения предлагаемого5 изобретения для различных вариантов печатающях головок (однорядной, многорядной,однорядной групповой, литерной),Электрод печатающей головки состоит примерно из 50 микроэлектродов (один из кото 1 О рых...

Номер патента: 235422

Опубликовано: 01.01.1969

Автор: Александров

МПК: G06K 15/02

Метки: печатающее, последовательногодействия

...22, связанные посредством рычагов 23 с валом 24,Корпус механизма выполнен подвижным вдоль направляющих 25, параллельных осн бумагоопорного вала, лпгпенного поступательных перемещений, Для сообщения механизму перемещения движения в указанном,направлении служит червяк 2 б, постоянно сцепленный с неподвижной рейксй 27, Винтовой кулачок б, шестерни 7, общая втулка кулачков 16, 15 и 20, рычаги 23 и червяк 26 могут вращаться на независимых опорах и входят в шлицевое соединение с пятью приводными валами 28, 8, 29, 24 н 30.Печатающее устройство работает следующим образом.Валы 28 и 8 одновременно поворачиваются в том или ином направлении от внешнего задающего устройства на необходимые углы, ориентируя печатающие колеса 3 таким образом,...

Номер патента: 271136

Опубликовано: 01.01.1970

Авторы: Душаев, Шестаков

МПК: G06K 15/02

Метки: информации, носителе, регистрации, теплочувствительном

...носителе, содержащие типовое колесо и печатающий молоточек с тягой и возвратной пружиной. Печать в них осуществляется ударом молоточка со стороны тепло- чувствительного слоя на носителе. Однако в таких устройствах при изменении температуры окружающей среды изменяется качество печати. Предложенное устроиство отличается тем, что в нем печатающий молоточек расположен внутри нагревательного элемента, выполненного в виде спирали, намотанной на керамическую трубку, а в электрическую цепь нагревательного элемента включен терморегулятор.Это позволяет повысить надежность работы устройства в широком диапазоне температур,На фиг. 1 представлена конструкция описываемого устройства; на фиг, 2 - принципиальная электрическая схема...

Номер патента: 336675

Опубликовано: 01.01.1972

Автор: Бодаревский

МПК: G06K 15/02

Метки: печатающее

...позициям Опрсдс,1 е 1 иых символов на печатающих колесах.Работу устройства рассмотрим я примере схемы выполнения преобразователей кода в виде счетчиков 4 импульсов позиций.В ряоочем рек,ихс ОдарятИ.1 й двои 1 иый код каждого разряда поступает 13 ЦВЧ ия счстики позиции 4 которые по команде из олова управления 6 начшают счггать иоз:циоииые импульсы, поступающие с кодового колеса 3. Счетчики ри переполнении выдяот ия испол- ИИ С,1 ЬИЬССИЛИТЕЛИ д ЫХП ЬСЫ ИСЧ 1 ТИ, ИРС,- ставляюшис гобой позиционный временной ко Усиленные импьг 1 ьс 11 иечяти иостм 1 яОт ия э,сктромагн:ты 1 на чертсжс ис иакьЗяиы) и соответствии со входи 1 м ко Ох и и 1 эоизво,1 Ь- це моменты времеи. При случайном совпадении цифр во всех разрядах ия выходе схемы...

Номер патента: 339925

Опубликовано: 01.01.1972

Авторы: Воробьев, Дькин, Кудр, Пац, Шамурина

МПК: G06K 15/02

Метки: мозаичное, печатающее

...отдруга металлических лент, концы которыхподсоединены к блоку возбуждения.Предлагаемое устройство отличается тем, 10что в нем на каретке, под углом к блоку металлических лент, расположенному с противоположной стороны бумаги, закреплено опорное ребро.Это повышает быстродействие устройства.На чертеже схематически показана конструкция предлагаемого устройства,Устройство содержит блок металлическихлент 1, расположенных в магнитном поле электромагнита 2. Концы металлических лент, изолированных друг от друга, подсоединены кблоку возбуждения 3. Металлические лентыприжимают красящую ленту 4 и бумагу б копорному ребру б, закрепленному на каретке 7. 2Усилие, с которым металлические ленты 1прижимают красящую ленту к бумаге, недостаточно для...

Номер патента: 342182

Опубликовано: 01.01.1972

Авторы: Вчерашний, Заксенберг, Технико, Центральный

МПК: G06F 3/06, G06K 15/02

Метки: печатающее

...8, регистр 9 числа перемещений бумаги, раепределитель импульсов 10, схемы И 11,схему ИЛИ 12.Устройстево работает следующим образом,Сипнал начало печати, вьврабатываемыйнндуктивным датчиком 4 в монумент прохождения под нии соответствующего выступа,синхронизирующего колеса 2, через формиро,ватель б поступает в усилитель 8, а затем вэлектромапнит 7, вызывая перемещение бума 10 ги на одну позицию. При этосом информацияне печатается,После переворота си 1 нхронизирующего колеса 2 на некоторый угол к, необходимый для,перемещения бумаги на исходную позицию,15 с,датчика 3 через формирователь б начинаютпоступать импульсы, выэваннь.е прохождением выступов сннхронизирующего колеруса 2под датчиком 3. Количество выступов на колесе равно числу...

Номер патента: 342201

Опубликовано: 01.01.1972

Авторы: Мельников, Сухарева, Фельдман

МПК: G06K 15/02

Метки: 1bhb, iihotuiia, irrt, j-roi, всесоюзная, гьгзу-й, и(па, сл1, ч-гч

...красящей ленты при печати знаков, имеющих сравнительно малую площадь, например точки, запятой, тире, знаков арифметического действия и др.При определенной энергии молоточка время контактирования увеличивается с уменьшением площади печатаемого знака, что приводит к дополнительному смазыванию.Предлагаемое устройство позволяет автоматически в процессе печати регулировать энергию молоточка в зависимости от площади печатаемого знака и отличается от известных тем, что в него введены схема признака ди,роцессе печати в с ий моремени от схемы с а входыелей печати 4 пос скающиеьсы.и печатается знак, имеющий относибольшую площадь, то импульс с высилителя печати 4 поступает только наую 2 обмотку. В этот момент триггер 7ся в исходном положении и...

Номер патента: 344471

Опубликовано: 01.01.1972

Авторы: Васильев, Козлов, Ростковский, Трубников

МПК: G06K 15/02

Метки: печатающее

...заданным кодом символа схема сравнения (не показана) вырабатывает импульспечати, под действием которого срабатываетэлектромагнит ударного механизм 3,Печатающее устройство, содержащее обойму с печатающими летающими литерами, ударный механизм и каретку с валиком для 25 перемещения бумаги и красящей ленты, отличаюи 1 ееся тем, что, с целью повышения технолотичности и уменьшения количества узлов, оно содержит неподвижно установленные индукционные импульсные датчики, якорями 30 которых служат выступы литер. Изобретение относится к печатающим устройствам, используемым для вывода информации из цифровых вычислительных машии.Применение в современных вьвчислительных системах алгоритмического языка Алгол требует наличия в печатающем устройстве...
