Устройство для селекции признаков при распознавании образов

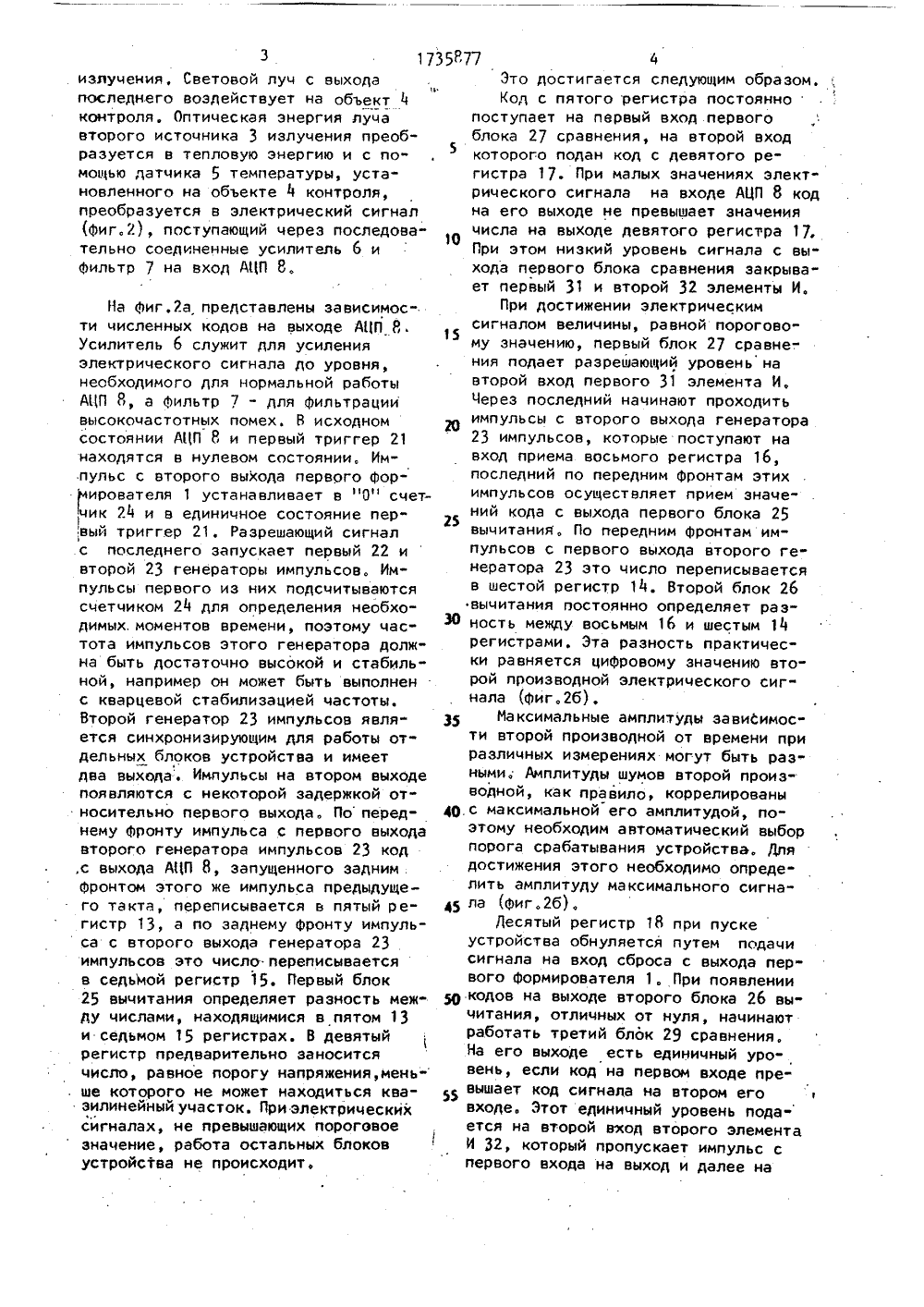

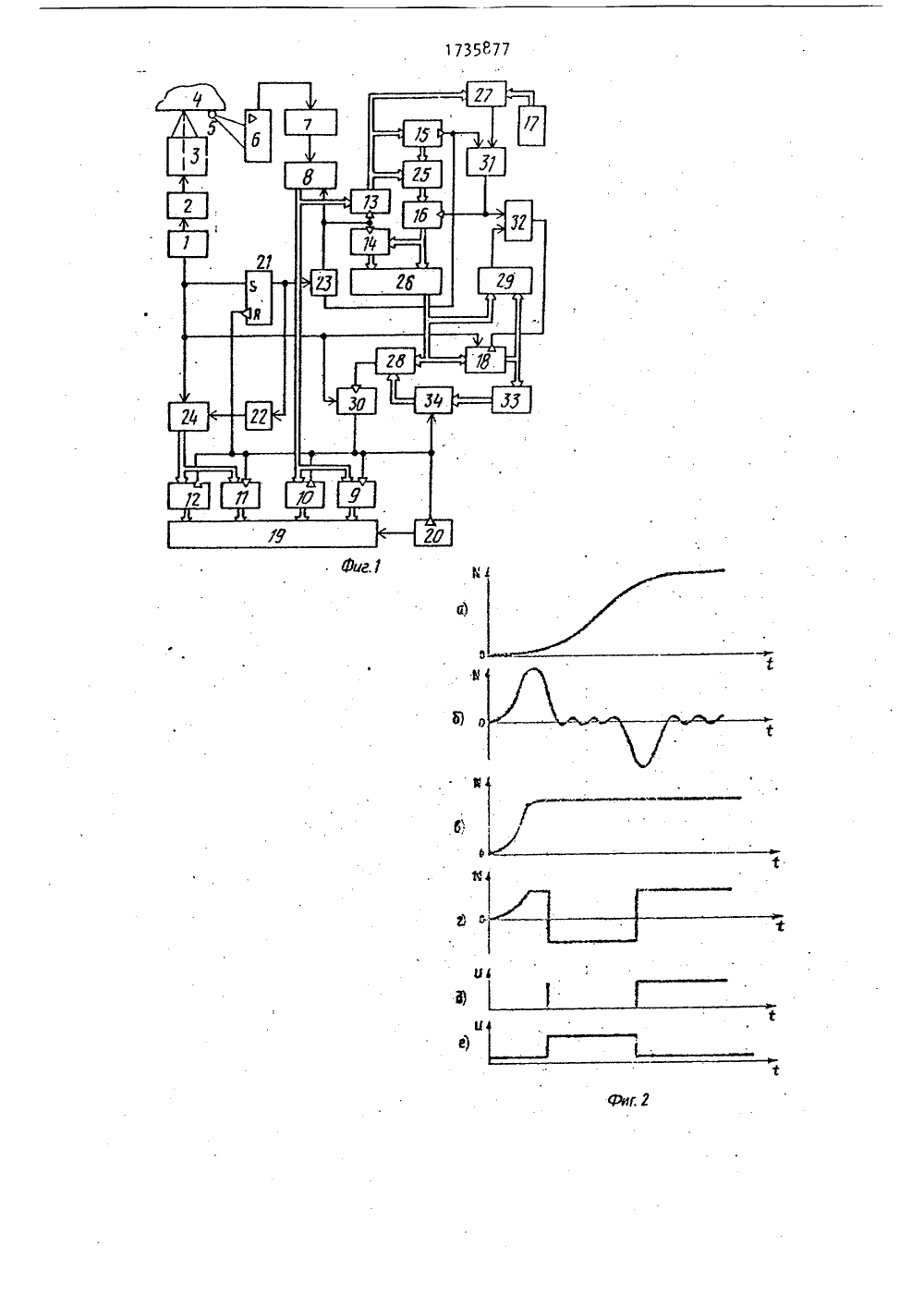

излучения. Световой луц с выходапоследнего воздействует на объект 4контроля, Оптическая энергия лучавторого источника 3 излучения преобразуется в тепловую энергию и с по"мощью датчика 5 температуры, установленного на объекте 4 контроля,преобразуется в электрический сигнал(фиг.2), поступающий через последова"тельно соединенные усилитель 6 иФильтр 7 на вход АЦП 8,На Фиг,2 а представленц зависимос"ти численных кодов на выходе АЦП 8 .Усилитель 6 служит для усиленияэлектрического сигнала Ло уровня,необходимого лля нормальной работыАЦП 8, а Фильтр 7 - лля фильтрациивысокоцастотных помех. В исходномсостоянии АЦП 8 и первый триггер 21находятся в нулевом состоянии, Им.пульс с второго выхода первого форирователя 1 устанавливает в "0" счетчик 24 и в единичное состояние пер,вый триггер 21, Разрешающий сигналс последнего запускает первый 22 ивторой 23 генераторы импульсов. Импульсы первого из них подсчитываютсясцетциком 24 лля определения необходимых.моментов времени, поэтому частота импульсов этого генератора должна быть достаточно вцсокой и стабиль"ной, например он может быть выполненс кварцевой стабилизацией частоты.Второй генератор 23 импульсов явля"ется синхронизирующим для работы отдельных блоков устройства и имеетдва выхода. Импульсы на втором выходепоявляются с некоторой задержкой относительно первого выхода. По переднему Фронту импульса с первого выходавторого генератора импульсов 23 код.с выхода АЦП 8, запущенного задним .фронтом этого же импульса предыдущего такта, переписывается в пятый регистр 13, а по заднему Фронту импульса с второго выхода генератора 23импульсов это число переписываетсяв седьмой регистр 15. Первый блок25 вычитания определяет разность между числами, находящимися в пятом 13и седьмом 15 регистрах. В девятыйрегистр предварительно заноситсячисло, равное порогу напряжения, мень"ше которого не может находиться квазилинейный участокПри электрическихсигналах, не превышающих пороговоезначение, работа остальных блоковустройства не происходит, р.с максимальной его амплитудой, поэтому необходим автоматический выбор порога срабатывания устройства. Для достижения этого необходимо определить амплитуду максимального сигна 45 ла (Фиг.2 б),десятый регистр 18 при пускеустройства обнуляется путем подачисигнала на вход сброса с выхода первого формирователя 1, При появлении5 р кодов на выходе второго блока 26 вы"цитания, отличных от нуля, начинают работать третий блок 29 сравнения.На его выходе есть единичный уровень, если код на первом входе пре 5 выщает код сигнала на втором еговходе. Этот единичный уровень подается на второй вход второго элемента И 32, который пропускает импульс с первого входа на выход и далее на 10 15 20 25 ЗО 35 Это достигается следующим образом.Кол с пятого регистра постояннопоступает на пврвый вход .первогоблока 27 сравнения, на второй входкоторого подан кол с девятого регистра 17. При малых значениях электрического сигнала на входе АЦП 8 кодна его выходе не превышает значениячисла на выходе девятого регистра 17,При этом низкий уровень сигнала с выхода первого блока сравнения закрывает первый 31 и второй 32 элементы И.При достижении электрическимсигналом величины, равной пороговому значению, первый блок 27 сравне-.ния подает разрешающий уровень навторой вход первого 31 элемента И.Через последний начинают проходитьимпульсы с второго выхода генератора23 импульсов, которые поступают навход приема восьмого регистра 16,последний по передним фронтам этихимпульсов осуществляет прием значений кода с выхода первого блока 25вычитания, По передним фронтам импульсов с первого выхода второго генератора 23 это число переписываетсяв шестой регистр 14, Второй блок 26выцитания постоянно определяет разность между восьмым 16 и шестым 14регистрами. Эта разность практически равняется цифровому значению второй производной электрического сиг"нала (Фиг,2 б),Максимальные амплитуды зависимости второй производной от времени приразличных измерениях могут быть разными. Амплитуды шумов второй произ"водной, как правило коррелированы7 17 б 9 выходе ПЗУ 38 Этот импульс поступает на вход приема с второго инФормационного входа регистра 43 приема. В последнем происходит запоминание кода. При происхождении всех четырнадцати тактов работы вычислителя 19 вычисляется код искомого числа по приведенной Формуле. Одновременно с этим происходит сброс триггера 35 задним фронтом импульса с двадцатого 72 выхода ПЗУ 38. Вычислитель свою работу законцил и готов к приему следующего управляющего импульса "Пуск". Формула изобретения Устройство для селекции признаков при распознавании образов, со- . держащее первый Формирователь импульсов, первый выход. которого соединен с первым источником излучения который оптически связан с вторым источником излучения, который оптически связан с объектом контроля, на котором расположен датчик температуры, выход которого соединен с входом усилителя, выход которого соединен с входом Фильтра, выход которого соединен с информационным входом анало,го-цифрового преобразователя, выход которого соединен с информационными входами третьего и четвертого регистров, выход первого триггера соединен с управляющим входом первого генератора импульсов, со счетным входом счетчика и с управляющим входом второго генератора импульсов, первый ныход которого соединен с синхронизирующими входами аналогоцифрового преобразователя и пятого и шестого регистров, информационный вход пятого регистра соединен с выходом аналого-циФрового преобразователя, а выход - с первым входом пер" вого блока сравнения, с первым входом первого блока вычитания и с информационным входом седьмого регистра, выход которого соединен с вторым вхо" дом первого блока вычитания, выход которого соединен с информационным входом восьмого регистра, выход ко" 387 8 торого соединен с первым входом второго блока вычитания и с информационным входом шестого регистра, выход5которого соединен с вторым входомвторого блока вычитания, выход которого соединен с первым входом второго блока сравнения, второй выход второго генератора импульсов соединенс синхронизирующим входом седьмогорегистра и первым входом первогоэлемента И, выход которого соединенс синхронизирующим входом восьмогорегистра, а второй вход соединен с15выходом первого блока сравнения, второй вход которого соединен с выходом девятого регистра, управляющийвход вычислителя соединен с выходомвторого Формирователя, а его первый,второй, третий и четвертый информационные входы подключены к выходам .первого, второго, третьего и четвер"того регистров, синхронизирующиевходы которых, а также вход второгоформирователя и вход сброса первоготриггера соединены с выходом второготриггера, о т л и ч а ю щ е е с ятем, что, с целью повышения точности устройства, в него введены инвертор, блок деления, третий блокЗО сравнения, десятый регистр и второйэлемент И, первый вход которого сое"динен с выходом первого элемента Ивторои вход соединен с выходом третьего блока сравнения, а выход соединен с синхронизирующим входом десятого регистра, информационный входкоторого соединен с выходом второгоблока вычитания, вход установки вн иЛ соединен с вторым выходом перво"4 О го Формирователя, а выходы соединены с первым входом третьего блокасравнения и входом блока деления,выход которого соединен с входоминвертора, управляющий вход которогосоединен с выходом второго триггера,тактирующий вход которого соединенс выходом второго блока сравнения,второй вход третьего блока сравнениясоединен с выходами второго блокаО вычитания, выход блока инвертирования соединен с вторым входом второгоблока сравнения,ХУ.У 57 Я 55 Я 53 7 ЖЯбФбЯ 85 Редактор на аказ 1818 Тираж ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Составитель А. Техред М,Морген в Корректор Л. Пилипенко
