G06K 11/02 — автоматические повторители кривых

Номер патента: 146069

Опубликовано: 01.01.1962

Автор: Найденов

МПК: G06K 11/02

Метки: воспроизведения, графически, заданной, кривой

...всю площадь листа.Воспроизводимую кривую вручную переносят на магнитоноситель путем стирания части листа постоянным магнитом или вырезанием части листа по контуру кривой. При спиральной развертке листа воспроизводящей головкой при записи получается электрическое напряжение в виде пакетов импульсов, количество которых пропорционально ординате заданной кривой 4. Пройдя всю образующую барабана 1,1460 б 9головка 2 разлагает магнитное изображение на серию пакетов импульсов, модулированных по длительности и состоящих из различного количества импульсов, пропорционального ординате заданной кривой в заданный момент. Количество импульсов, соответствующих каждой ординате (в каждом пакете), регистрируют счетчиком импульсов. Если форма...

Номер патента: 151889

Опубликовано: 01.01.1962

Автор: Ушаков

МПК: G06F 3/06, G06K 11/02

Метки: графически, заданных, запись, информации, кодированную, носителе, перфорированном, преобразования, функций

...помощи каретки 3 вызывают также перемещения рамки 4, которая при помощи каретки 5 приводит в действие зубчатую рейку б, входящую в зацепление с шестерней оси кодового барабана О. При этом подвижная каретка 7 с зубчатой рейкой поворачивает рычаг 8 относительно оси 9 вращения рычага вдоль неподвижной направляющей 10, а следовательно, вращается квантующий барабан Т,151889Перемещение рычага 2 в направлении ординат линии записи, т, е. по ширине осциллограммы, приводит к повороту рычага 11 относительно оси 12; при этом вращается кодовый барабан И.Когда щетка 13 попадает на токопроводящие участки квантующего барабана Т, происходит срабатывание электромагнита 14, поворот фигурной щетки 15 на один шаг и остановка ее на изоляционном сегменте....

Номер патента: 154084

Опубликовано: 01.01.1963

МПК: G06K 11/02

Метки: 154084

...соответствуюший Окончанию строки (Вход .)(Г), В 1,1 хо;1 ы триггера сосдцнепы со схех 12 ми 13 и 14 Совпадения, цд 311.д 10 цз котоь(х подастся также п пульс сближения кривых со схемы 6 совпадения. В зависимости от располо)кения пересечения кривых Относительно выб 23 НО 1 на де схем 13 или И появится сигнал, запомицаемьш трцггером 15.В состаВ анасизатора Вхо;1 т т(1 кже схема, Определяюцая направление (уменьшение илц мвсли 3 ец 31 е) ц)зменеция общего числа цмпуль. сОВ В строке при перехо(е От .НОЙ строки к, л)зго 11. 00 нее ч)3 сло 3:(3- пульсОВ В Строке может меняться Только на Один Н 3)пульс. НОэтОму разницу в количестве импульсов и направление этого цзменецця можно Определить по дВум млдлц 1 ц:)1 разрядаз 1 счет 11 на Вэ 1 бороч...

Номер патента: 154735

Опубликовано: 01.01.1963

МПК: G06K 11/02

Метки: 154735

...электронный блок фотооптического оздействует на триггер 4, который вторично перебрасы, 154735вается . от синхронизпруюшего импульса, связанного с началом развертки.Ьдйовременно с триггером синхронизируюшими импульсами запускается одновибратор 5, вырабатывающий прямоугольный импульс, длительность которого равна периоду развертки.Если скважность импульсов триггера не равна единице, то на выходе одного интегратора (6 или 7) будет положительное напряжение, на выходе другого - отрицательное, пли наоборот.Сигналы с интеграторов б и 7 и одновибратора 5 поступают на схемы 8 и 9 совпадения И.Если положительный сигнал определенной величины появляется на выходе,интепратора б, срабатывает схема 8 совпадения, что эквивалент.но команде вверх. И...

Номер патента: 155041

Опубликовано: 01.01.1963

МПК: G06K 11/02

Метки: 155041

...непрерывно обрабатывает кривую, совмещая с ней указатель, Автотрансформатор АТ преобразует линейную величину в электрическое напряжение. Таким образом, напряжение на измерительной части схемы а-в пропорционально отклонению указателя от нулевой линии экрана. В измерительной части схемы включен вольтметр детекторной системы к, с помощью которого изме Ъ" 155041ряют мгновенное значение й осциллограммы, Вольтметр имеет равномерную шкалу. Показания вольтметра, умноженные на масштаб осциллопраммы, дают абсолютное значение измеряемой величины, Ваттметр электродинамической системы % измеряет квадрат мгновенного значения Й-. Катушку напряжения прибора подключают непосредственно к автогрансформатору, а токовую катушку через трансформатор Три...

Номер патента: 185545

Опубликовано: 01.01.1966

Авторы: Переверзев, Поль

МПК: G06K 11/02

Метки: виде, выполненных, графических, маски, непрозрачной, считывания, функций

...частотой и фазой задающего генератора 5,Видеосигнал с фотоэлемента поступает наблок формирования б, с которого подается наустройство 7 временного квантования, согласующее временное положение видеоимпульсов с работой цифрового узла, состоящее изкоммутатора 8 и двух реверсивпых координатных счетчиков 9 и 10. Коммутатор распределяет видеоимпульсымежду входами сложения 11, 12 и вычитания 13, 14 счетчиков. Цифровые коды счетчиков определяют положение луча на экране трубки. Эти коды подаются на цифро-аналоговые преобразователи 15 и 1 б, с выходов которых напряжения поступают на суммирующие уси.лители 17 и 18.Суммирующие усилители осуществляют 10 сложение потенциалов цифро-аналоговых преобразователей с напряжениями развертки малой зоны...

Номер патента: 181397

Опубликовано: 01.01.1966

Автор: Будрюнас

МПК: G06K 11/02

Метки: 181397

...на выходе преобразователя появляется видеоцмпульс, временное положение которого относительно фиксированной фазы цикла развертки содержит информацию об ординате считываемой функции 15 (диаграмма б).Дгг,гее усилителем-формирователем 4 видеоимпульс усилцьается, и формируются два остроконечных импульса, соответствующих переднему и заднему фронтам видеоцмпульса 20 (диаграмма в).На выходе формирователя включен электронный коммутатор Б, распределяющий им.пульсы, полученные от переднего и заднего фронтов видеоимпульса, ца два идентичных 25 детектора б и 7 (диаграммы г и д).На детекторы из генератора развертки 8подается напряжение, повторягощее форму на.пряжения (или тока) развертки.В момент поступления импульса из комму татора 5 детектор...

Номер патента: 219917

Опубликовано: 01.01.1968

Автор: Мосиенко

МПК: G06K 11/02

Метки: гравитационного, магнитного, ноля, потенциала

...поступательное движение вдоль маршрута карты б с закодированными исходными данными. Под картой расположен осветитель 10, представляющий собой светостол для копирования чертежей. Осветитель равномерно подсвечивает карту снизу, так что на фотоэлемент 5 попадает больший или меньший световой поток в зависимости от величины закодированного поля в окрестности фотоэлемента (т. е. от величины и количества отверстий в пластине).10 В схеме фотоэлемента 5 возникает ток, пропорциональный падающему на шаровой катод световому потоку, т. е. пропорциональный пересчитанному в точку полю, где находится центр шарового катода. Этот фототок подается на усилитель 9, а после усиления - на перо самописца 8, которое отклоняется от положения равновесия на...

Номер патента: 235814

Опубликовано: 01.01.1969

Авторы: Артемова, Кин, Миронович, Селга, Ушерович

МПК: G06K 11/02

Метки: аппарата, сканирующее, факсилильного

...(ПО необ:(Одимости) негап нного илн позитивного изображения за триггером Шмидта э предусмотрен персклюатсль П типа копии (негатив плп озитив), ,в О 1 ном положении которого сипал ностмпаст непосредственно на один из вкодов логического элеме 1 па ИЛ 1 T, а в другом - через инвсргор 6 на другой вкод того жс элеме 1 па 7.Полезный сигнал вместе с импульсами, вырабатываемыми гепсра гором 8, поступает па модуля гор (логическйй элет 1 ент 11) 9, После усиления конечным усилителем 10 выкодной сигнал обсспсчивает срабатывание исполнительного органа 11, сосдн;1 сного с выкодомусипителя 10. Предмет изобретения5СканруОшсс устройство (раксимильного аппарата, например электронного копироваль:1 ого аппарата, содержащее фогодатчик, усигнгслн,...

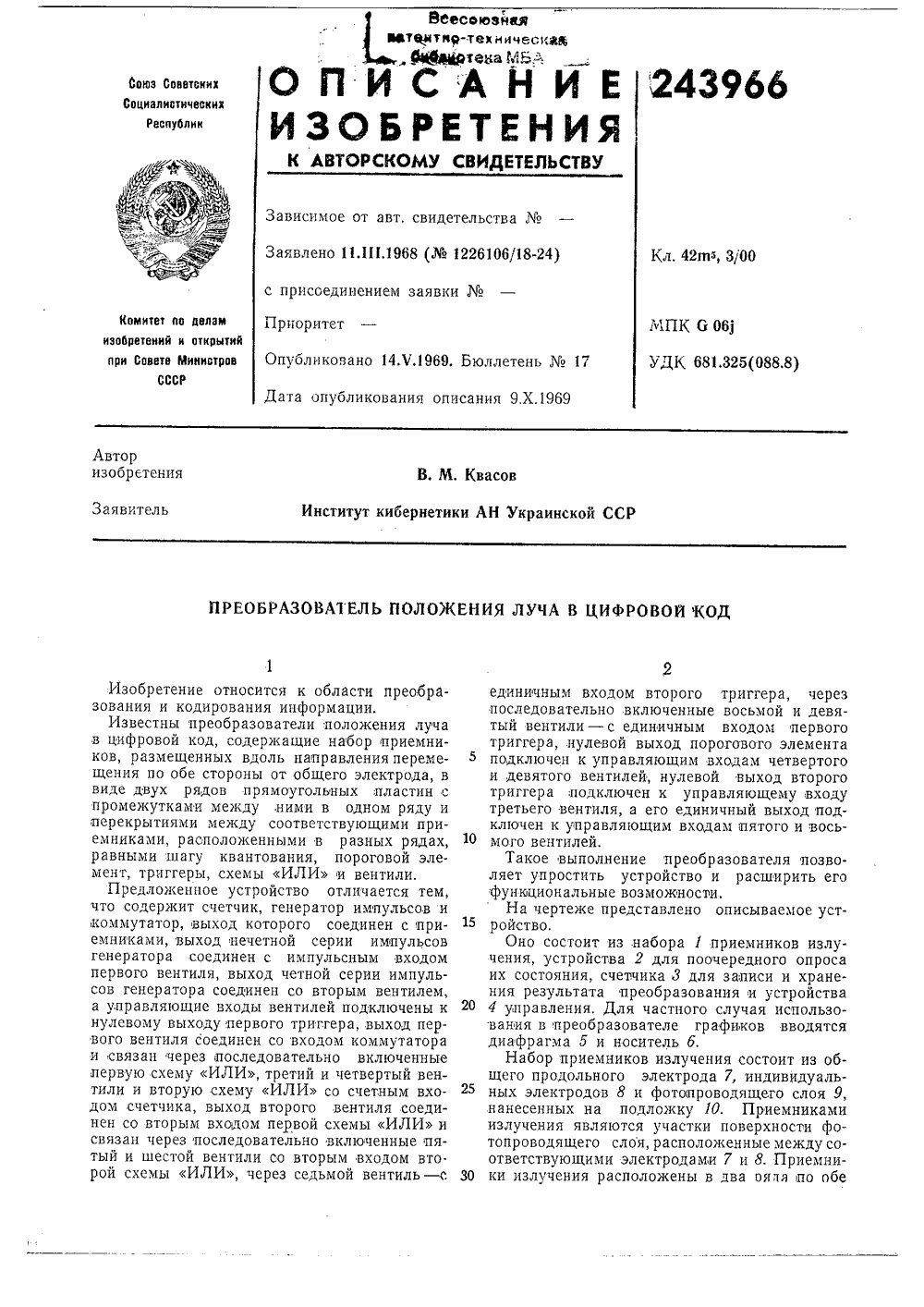

Номер патента: 243966

Опубликовано: 01.01.1969

Автор: Квасов

МПК: G06K 11/02

Метки: код, луча, положения, цифровой

...вентилей 20 и 21, Нулевой выход триггера 27 соединен с управляющим входом вентиля 1 б, а его единичный выход - с управляющими входами вентилей 22 и 23,Устройство управления преобразователя с помощью коммутатора 11 по нечетным тактам обеспечивает поочередную подачу напряжения на индивидуальные электроды 8 и одновременную запись результата ,преобразования в счетчик 3 (причем вплоть до опроса первого возбужденного приемника излучения на счетчик 3 поступают как нечетные, так и четные тактовые импульсы).По окончании опроса, первого возбужденного приемника излучения устройство управления обеспечивает подачу на счетный вход счетчика 3 лишь четных . тактовых импульсов в количестве, на единицу меньшем числа одновременно возбужденных....

Номер патента: 259481

Опубликовано: 01.01.1970

Авторы: Врагов, Дан, Дроздов, Институте, Инструментов, Научно, Режущих, Сейфи, Сиднее, Трубин

МПК: G06K 11/02

Метки: информации, плазовых, считывания, чертежей

...блок-схема описываемого устройства.Устройство состоит из электроразрядного копировального датчика 1, копирующего линии плаза 2, схемы управления 8 я привода 4, перемещающего щуп датчика вдоль контура,Электроразрядный датчик 1, перемещаясьвдоль линии, плаза без контакта с ней, выдает сигнал в виде постоянного напряжения,линейно зависящего от расстояния между ли 5 нией плаза и щупом датчика. В зависимостиот этого сигнала схема управления 3 регулирует привод 4, перемещающий датчик 1 подвум координатам вдоль копируемой линииплаза 2,10 Кинематическая цепь привода 4 перемещения электроразрядного датчика, выдает информацию в аппаратуру записи программ 5,в которой производится запись этой информа 5 ции в форме, необходимой для работы станкас...

Номер патента: 265583

Опубликовано: 01.01.1970

МПК: G06K 11/02

Метки: графических, записей, считывания

...записи, наматываемого на кассеты и проходящего по наружной поверхности барабана,Это позволяет увеличить длину носителя записи без увеличения габаритов устройства,На фиг. 1 показано предлокенное устройство; на фиг. 2 - барабан.Устройство работает следующим образом.На поверхности барабана 1 размещают отрезок исследуемой записи, Исследуемый участок при помощи системы зеркал 2 проектируется на матовый экран 3, на котором оператор при помощи штурвала 4 совмещает перекрестие визира 5 с неподвижным изображением записи б.Барабан приводится в движение от двигателя и перемещается прерывисто с заданным шагом и заданной частотой, Линейные перемещения визира преобразуются в изменения электрического напряжения с помощью прецизионного потенциометра...

Номер патента: 268763

Опубликовано: 01.01.1970

Авторы: Катилас, Римский, Чеголин, Ярусов

МПК: G06K 11/02

Метки: графической, информации, многоканальное, считывания

...11. Состояние триггеров 1 п 12 будет 1 - О, и оно расшифровывается дешифратором 15 таким образом, что импульсы от генератора 19 заполнения ироодят через схему 11 9 и схему ИЛИ 16 иа счетиып Вход счетчика 14 ординат, Ввиду того, что тактовым импульсом в счетчике 2 числа ординат установлен О, это состоян 1 е счетчика 27 дешифрируется дешифратором 28 таким образом, что открыта потенциальная схема И 33, и на управлякщий вход гсисратора 19 поступает первое управляющее напряжение, Вследствие чего генератор 19 генерирует импульсы заполнения о;1 ределенной частоты, С приходом импульса от элемента 30 регулируемой задержки через схему ИЛИ 18 и с:ему И 7 на единичный вход триггера 2 состояние триггеров 11 и 12 будет 1, 1, которое дешифрируется...

Номер патента: 269638

Опубликовано: 01.01.1970

Автор: Переверзев

МПК: G06K 11/02

Метки: обхода, фиксации, цикла

...1 ми Х , (конеЦ Далее пеРиоДически повторяющегося кода второго обхода).3Рассмотрение полученной последовательности экстремальных координат и других аналогично получаемых последовательностей позволяет заключить, что на рукописных цифрах всегда в пределах первого истинного обхода независимо от начала обхода фундаментальная последовательность встречается не более чем дважды. Если же фиксировать начало фундаментальной последовательности, например, координатой У то с достаточной для 1 О практики точностью повторение фундаментальной последовательности совпадает с истинным обходом контура и может считаться рабочим циклом.Техническая реализация изложенного метода весьма проста (см, фиг, 2). Как известно, ток подзаряда запоминающей емкости при...

Номер патента: 269640

Опубликовано: 01.01.1970

Авторы: Легонький, Лысков, Наумов

МПК: G06K 11/02

Метки: «ширмы», виде, график, графика, записанного, записанныйв, кинопленке, линии, преобразования

...синхронно. Узкий пучок света от источника д направляется на зеркальце 4 гальванометра 5, отражаемый луч попадает на кинопленку. Гальванометр располагается так, что при отсутствии тока через него луч попадает на край пленки, а по мере нарастания тока луч перемещается поперек пленки к другому ее краю. Световой луч проходит сквозь прозрачную пленку с записью сигнала и отражается от светлой неэкспонированной пленки, находящецся под нею. Отраженный луч воспринимается фотоэлектрическим приемником б. Как только луч доходит до темной линии, отраженный от О пленки световой поток резко падает, что приводит к скачку тока через фотоэлектрический приемник. Приемник светового излучения выдает импульс, который меняет полярность тока через...

Номер патента: 278260

Опубликовано: 01.01.1970

Авторы: Кондратов, Соголовский

МПК: G06K 11/02

Метки: изображения, линий, прослеживания

...отраженный сигнал, например, центр в О, - (Оз - 7); (Оз - 3) . Следящая система первоначально выбирает любое из этих направлений, если на выбор не наложено какое- либо условие (обход по часовой стрелке или против). А затем для следующего шага при изменении наклона линии выбирается то из направлений, которое совпадает или является ближайшим по отношению к прежнему (например, центр в Оз). Здесь пропадание сигнала регистрируется по четырем направлениям: два из них принадлежат прослеживаемой линии (О; в . 1) и (05 - 5) и два в помехе: пересекающей линии АВ (О; - 6) и (Оз - 3) . Из этих направлений выбирается единственное (О - 1), как самое близкое к прежнему направлению (04 - 8) предыдущего шага в центре О,. Следует отметить, что, чем...

Номер патента: 313212

Опубликовано: 01.01.1971

Автор: Мирский

МПК: G06K 11/02

Метки: кривой, отображения, регрессии

...из - ; подается через -ый вентиль 15, логическую схему ИЛИ 24 и усилитель вертикального отклонения 25 на вертикально-отклоняющие пластины 2 б электронно-лучевой трубки 27. Так как при этом горизонтально-отклоняющее напряжение генератора 18, поступающее через канал 28 на горизонтально-отклоняющие пластины 29 трубки, равно х;, то светящаяся точка на экране трубки соответствует точке кривой регрессии у(1) по х;. Аналогичным образом в течение цикла изменения пилообразного напряжения получаются еще и - 1 точек кривой регрессии (если число п достаточно велико, то изображения и точек весьма хорошо отображают кривую регрессии).Во избежание искажений изображения кривой регрессии луч трубки запирается постоянным отрицательным напряжением,...

Номер патента: 326604

Опубликовано: 01.01.1972

Авторы: Рсинг, Хаак

МПК: G06K 11/02

Метки: считыванияконтуров

...сигналы интеграторов 3 и 4 ещзраз интегрируются координатньвми интеграторами 5 и б, выходные сигналы которых определяют координаты считывающего луча фотоэлектрического преобразователя 7. Выходной сигнал преобразователя 7 зависит от положения считывающего луча относительно прослеяпивающего контура, Такой преобразователь может содержать электроннолучевую трубку, о луч которой проектируется на считываемыичертеж и фотоэлектронный умножитель, на который попадает отраженный (или проходящий) от чертежа свет.В функциональном преобразователе 8 производится преобразование выходного сигнала преобразователя 7 в форму, нужную для управления блоками 1 и 2 по их вторым входам.Преобразователь 8 может содержать дифференцирующие...

Номер патента: 328487

Опубликовано: 01.01.1972

Авторы: Базанов, Маргулис, Непомн, Саввов

МПК: G06K 11/02

Метки: tij-isluh, графической, информацииfifrr-t, считывания

...регистр 29 хранения величины первойпроизводной, алгебраический сумматор 30 текущей ординаты и ее первой и второй производных, выходной регистр 31, клавиатура 3220 начального выбора зоны, датчик ЗЗ началаразвертки, регистр связи 34 с ЭВМ.Изображение освещенного бланка диаграммы проектируется фотообъективом 3 в плоскость оптико-механического блока 5 разверт 2 Б ки. Поток света, ограниченный масками б припомощи коллектива 7 передается к фотоприемнику 8. Выходные сигналы фотоприемниказапускают в триггерную схему 9,Перед считыванием код соответствующейЗО предполагаемой величине первой ординаты и328487 Составитель Т. Ничипорович Техред Л. Богданова Корректор Н. Коваленко Редактор Е. Гончар Заказ 640/19 Изд. Ма 149 Тираж 448...

Номер патента: 352282

Опубликовано: 01.01.1972

Авторы: Ивашевский, Карташев, Королев

МПК: G06K 11/02

Метки: графической, информации, преобразования

...оптически соединены с элсктроииолучевой трубкой (ЭЛТ), а через другой - сМОДУЛ 51 ЦИОИИОЙ 1 ЯМПОИ, ВХОД 11 ЕОТОРОЙ ЧСРС 3усилитель иодклочсиы к ЭЛТ,1-12 черте ке изображсио предлагаемое устройство.УстроЙство дл 5 прсооразовяиия графи)сской ииформации, заданной в виде графиков,и распрсдслсиия оптической плотности содержит ЭЛТ 1, оптическую систему 2, ироеети 25рующую световое пятно с экрана ЭЛТ иаграфик 5 с помощью зеркального бдрдоаид 1и иаправляющую световой поток иа фотоирисмиик 5, усцлитсль сигнала обратной связи б, аОдул 5 ПИОП 5)ую лампу 7, связанную че рсз усилитель 8 с отклоняющими пластинами ЭЛТ, и об ьектив 9, проекти рующий св( т(ни) й поток лампы 7 с помощью барабаид 4 ца светочувствительный материал 10.Для преобразования...

Номер патента: 357575

Опубликовано: 01.01.1972

Авторы: Богомолов, Вдовин, Заплетин, Казакевич, Коломыцев

МПК: G06K 11/02

Метки: графической, информации, считывания

...10, устанавливают конец струны (точка Б) так, чтобы он соответствовал конечному значению нулевой линии 25 графика (точка Б). Перед пуском приводявращают считывающие головки б и 8 до крайнего левого положения, при этом оптическая ось считывающей головки 8 нулевой линии совпадает с точкой А и оптическая ось 30 считывающей головки б - с точкой А, чтообеспечивает считывание от начального положения нулевой линии.фотодиск блока 5 квантования устанавливают таким образом, что ось фотоэлектрического датчика блока квантования попадает ца половину элементарного кванта развертки ордцнаты, исключая тем самым возможность накопления ошибки одного знака при считывании площади подграфиковой зоны.С пуском привода 1 барабан начинает вращаться со...

Номер патента: 388250

Опубликовано: 01.01.1973

Авторы: Когут, Ситниченко

МПК: B23Q 35/40, G05B 13/04, G06K 11/02 ...

Метки: копирования, фотоследящего

...считывающей фотоголовки и чертежакопира.Формирователь 18 эквивалентов координатных,скоростей имеет вход 15, на который поступает сигнал слежения с выхода формирователя 9 сигнала фотодатчика по внутренней орбите сканирования, а также вход 16, на который подается сипнал на автоматическое торможение фотокопировальной следящей системы от,блока 17 формирования сигнала торможения. Вход,последнего связан с выходом формирования 10 сигнала фотодатчика внешней орбиты сканирования.Блок 17 формирования сипнала автоматического торможения фотокопировальной следящей системы состоит из элементов 18, 19 задержки с временем релаксации, цриблизительно равным половине, периода сканирования каждый. Выходы элементов задержки объединены логической, схемой И...

Номер патента: 388280

Опубликовано: 01.01.1973

Авторы: Вител, Соколов

МПК: G06K 11/02

Метки: изображения, контурного, считывания

...1 и 2 развертки проходит от момента возникновения сигнала (точек 3, и 4) до момента отсчета т=Т/4 точек (4 42) или от момента т=Т/4 30 (точек 4, 4,) до момента возникновения сиг 388280нала (точек 5 ь 5,),и относительных временных интерваловабсг абс 2тотн -Га - Гг(Г 2 и Гг - соответственно радиусы лучей 2 и 1) фиксируют мгвовенное направление сканирования как направление полукасательной Р (или Р).Центрирование временного интервала Т отн 1 осительно 1 осуществляют поворотом системы отсчета ХА У до совмещения оси Х с мгновенным направленнем сканирования 1, Прп этом точка 02 перемещается в положение 02.Определив временные интервалы в каждой полуокрестности точки, попарно сравнивают как абсолютные, так и относительные временные интервалы,В...

Номер патента: 394821

Опубликовано: 01.01.1973

Авторы: Когут, Ситниченко

МПК: G06K 11/02

Метки: копирования, фотоследящего

...место, и они обусловлены многими причинами, например шероховатостями и размытостями реальной копируемой линии, сшибками формирования первичного сигнала, электрическими помехами.Сигнал о пересечении считывающим лучомкопируемой линии под действием подобныхошибок с,некоторой степенью вероятности появляется в полосе, посередине которой проходит копируемая линия а - б (фиг, 4),5Пусть в некоторый момент времени центр Окопирования находится на копируемой линии в точке О упрежденная точка А копирования появляется в точке А Начиная с данного момента времени центр О копирования 10будет перемещаться по прямой в направлении упрсждснной точки копирования А Заодин оборот считывающего луча (до следующего определения положения учрежденнойточки...

Номер патента: 397943

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06K 11/02

Метки: информации, считывания

...метку, подготавливая схему к приему насчетчик меток 10 первого импульса от каждой служебной метки. Синхрониэирующиеимпульсы формируются в блоке считыванияв каждом сканировании и с выхода а,поступают на нулевои вход триггера 2, вход лио2 Онии задержки 8 и единочный вход триггера Б. Начало сканирования совпадает с началом служебной зоны А (фиг. 1), Концуслужебной зоны соответствует импульс навыходе линии задержки 8 (фиг, 2),25Рассмотрим работу блока считывания информации (фиг. 2), временная диаграммаработы которого проведена на фиг, 3.Перед началом работы по каналу 12 установки триггера 9 в исходное состояние подается импульс, который через схему ИЛИ11 устанавливает триггер 9 в единицу, подготавливая к работе схему выделения и...

Номер патента: 397945

Опубликовано: 01.01.1973

Авторы: Когут, Ситниченко

МПК: G06K 11/02

Метки: копируемой, круговым, перехода, сканированием, следящая, фотокопировальная, черно-белого

...относительно оси ав кэпн 1 рования и формирэвания в этот момент короткого импульса,Данная задача решается, наприиер, путем двоичного сравнения выходного напрякания фотодатчвка с опорным уровнем (10) постоянного напряжения. В результате образуется серия прямоугольных импульсов (эню 1 ра 11), положительные и оприцательные перепады напряжения которых соответствуют по времени пересечению считьгвающим лучом оси ав копирования с одной и с другой стороны от центра О копирования (фиг, 2). Отрицательные и положительные, перепады и 1 мнульсов лепко разделяются, на 1 пример, путем дифференцировавия и детекпирования (эпира 12). Коропкие импульсы (зпюра 12) используются для случая движения в направлении от а к в, а положительные - в...

Номер патента: 399831

Опубликовано: 01.01.1973

Автор: Когут

МПК: G05D 3/00, G06K 11/02

Метки: копируемой, круговым, линии, сканированием, следящая, фотокопировальная

...орбите с центром О.Выход 13 переполнения счетчика 11 связан со входом 14 задающего сигнала функционального преобразования 15. На другие входы 16 и 17 данного блока поступают опорные напряжения.Выходные сигналы функционального преобразования 15 поступают па входы приводов 18 и 19 взаимного перемещения фотоэлектрического датчика и чертежа-копира, а также на входы приводов 20 и 21 перемещения резаков машины.Ключевая ячейка 9, связывающая выход формирователя коротких импульсов и сбросовьш вход счетчика узла запоминания фазы 12 управляется по входу 22 блоком 23 выделения дополнительных сигналов управления, записываемых иа чертеже-копире в виде дополнительных линий и считываемых по основному каналу. Ячейка 9 имеет также вход 24, на...

Номер патента: 361465

Опубликовано: 01.01.1973

Автор: Самоваров

МПК: G06K 11/02

Метки: ввода, графической, информации

...электроны от каждого элемента изображения. После этого электроны попадают во вторую часть диссектора - электронный умножитель. Отсюда сигналы поступают в блок 10, где из них формируются импульсы.Частота квантования, т, е. частота опроса функции, задается генератором 7. Этот генератор может быть синхронизирован грактирующими импульсами ЦВМ или магнитного 5 10 15 20 25 зо 35 40 45 50 55 60 б 5 4накопителя, на который предварительно записывается кодовая информация.Каждый импульс генератора 7 поступает на ключи 18 для передачи кода, на нулевые входы триггеров счетчика для сброса его в нулевое положение, на стартовый вход триггера управления через линию задержки 19, на вход генератора развертки - в данном случае генератора пилообразного...

Номер патента: 367436

Опубликовано: 01.01.1973

Авторы: Васильев, Воровин, Геофизики, Кунин, Минерального, Овчинников, Романенко, Чевычалов

МПК: G06K 11/02

Метки: графической, информации, считывания

...50 55 60 65 мально открытого триода которого через диод поступают указанные импульсные сигналы по чожительной полярности,Блок 20 индикации совмещения предназначен для формирования сигнала при совмещении середины ряда фотоприемников с серединой изображения линии. Входы блока 20 соединены с выходами блока компараторов. Блок индикации совмещения может оыть выполнен, например, в виде последовательного соединения схемы ИЛИ, входы которой подключены к выходам компараторов 18 взаимной засветки крайних фотоприемников, схемы НЕ ,и схемы И, второй вход которой подключен к выходу компаратора 19 засветки центрального фотоприемника,Блок 21 предназначен для вклю:ения регистрации при совмещении ряда фотоприемников с серединой изображения линии при...

Номер патента: 369593

Опубликовано: 01.01.1973

Автор: Ордена

МПК: G06K 11/02

Метки: координат, преобразования

...входами двух триггеров 8 и 9, выходы .которых соедипены со схемой сравнения 10 блока П фор- О мирования выходного сигнала.Вход 0 триггера 8 и вход 1 триггера9 посредством схемы 12 формирования импульсов соединены с источником 7 развертывающего напряжения.5 Предлагаемое устройство рабогает следующим образом.Луч света от лампы 1 через оптическуюсистему 2 освещает щель 3, изображение которой оптической системой проецируе 11 ся О на осветительную шину сканистора 4.При соответствующем выборе постоянного и переменного скандирующего напряжения точка нулевого потенциала перемещается вдоль сканистора так, что каждому положению светового штриха (кроме 1 и 9) на выходе усилителя-формирователя б соответствует определенное временное положение...
