Устройство для вычисления логарифма отношения амплитуд двух импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 474025
Авторы: Кадук, Кравченко, Нгуенг, Рудковский
Текст

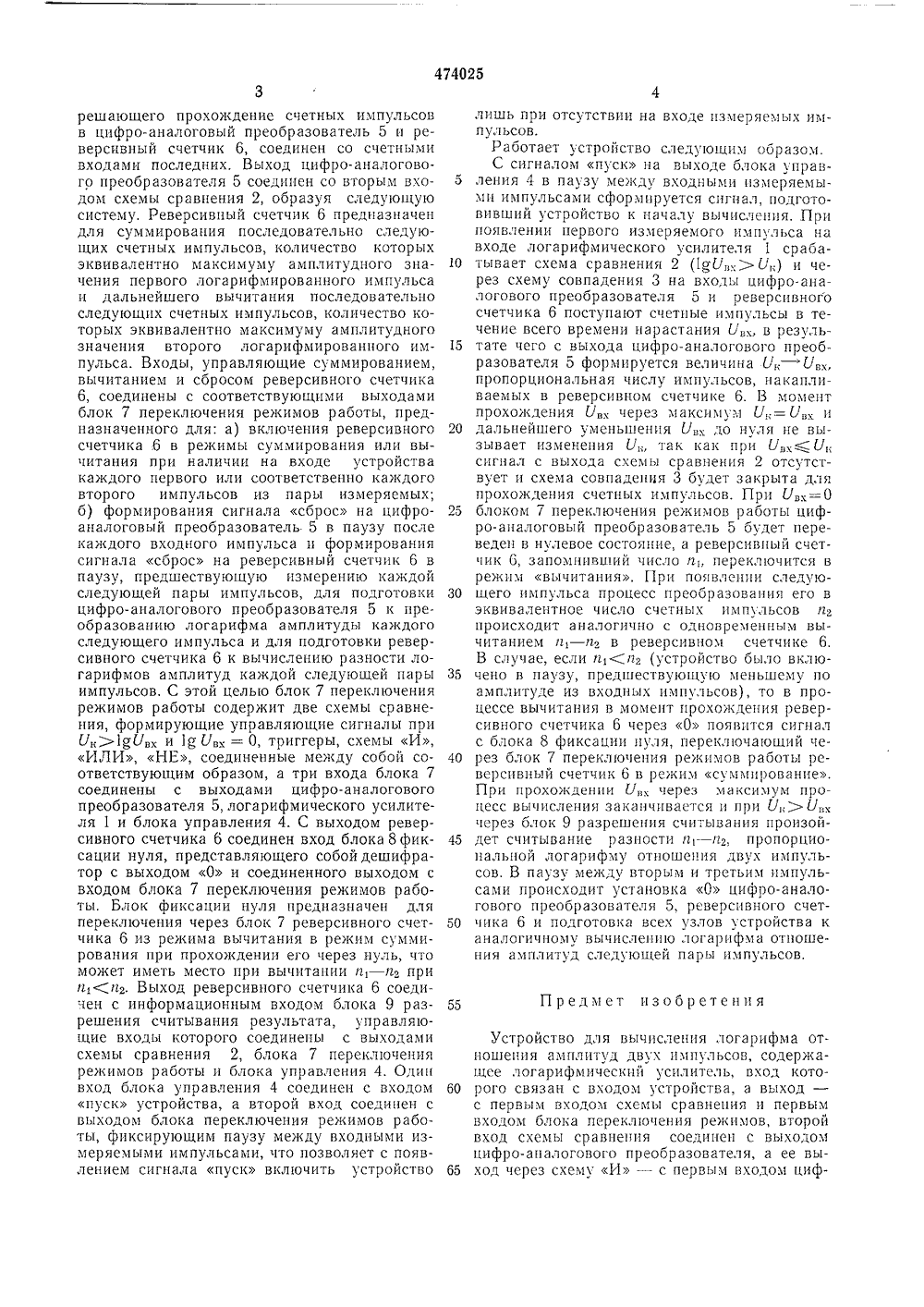

55 60 65 решающего прохождение счетных импульсов в цифро-аналоговый преобразователь 5 и реверсивный счетчик 6, соединен со счетными входами последних. Выход цифро-аналогового преобразователя 5 соединен со вторым входом схемы сравнения 2, образуя следующую систему, Реверсивный счетчик 6 предназначен для суммирования последовательно следующих счетных импульсов, количество которых эквивалентно максимуму амплитудного значения первого логарифмированного импульса и дальнейшего вычитания последовательно следующих счетных импульсов, количество которых эквивалентно максимуму амплитудного значения второго логарифмированного импульса. Входы, управляющие суммированием, вычитанием и сбросом реверсивного счетчика 6, соединены с соответствующими выходами блок 7 переключения режимов работы, предназначенного для: а) включения реверсивного счетчика 6 в режимы суммирования или вычитания при наличии на входе устройства каждого первого или соответственно каждого второго импульсов из пары измеряемых; б) формирования сигнала сброс на цифроаналоговый преобразователь 5 в паузу после каждого входного импульса и формирования сигнала сброс на реверсивный счетчик 6 в паузу, предшествующую измерению каждой следующей пары импульсов, для подготовки цифро-аналогового преобразователя 5 к преобразованию логарифма амплитуды каждого следующего импульса и для подготовки реверсивного счетчика 6 к вычислению разности логарифмов амплитуд каждой следующей пары импульсов, С этой целью блок 7 переключения режимов работы содержит две схемы сравнения, формирующие управляющие сигналы при У,)1 дУи 1 д У = О, триггеры, схемы И, ИЛИ, НЕ, соединенные между собой соответствующим образом, а три входа блока 7 соединены с выходами цифро-аналогового преобразователя 5, логарифмического усилителя 1 и блока управления 4. С выходом реверсивного счетчика 6 соединен вход блока 8 фиксации нуля, представляющего собойдешифратор с выходом О и соединенного выходом с входом блока 7 переключения режимов работы, Блок фиксации нуля предназначен для переключения через блок 7 реверсивного счетчика 6 из режима вычитания в режим суммирования при прохождении его через нуль, что может иметь место при вычитании г - г. при и(г. Выход реверсивного счетчика 6 соедичен с информационным входом блока 9 разрешения считывания результата, управляющие входы которого соединены с выходами схемы сравнения 2, блока 7 переключения режимов работы и блока управления 4. Один вход блока управления 4 соединен с входом пуск устройства, а второй вход соединен с выходом блока переключения режимов работы, фиксирующим паузу между входными измеряемыми импульсами, что позволяет с появлением сигнала пуск включить устройство 5 о 15 20 25 зо 35 ао 45 50 лишь при отсутствии на входе измеряемых импульсов.Работает устройство следующим образом.С сигналом пуск на выходе блока управления 4 в паузу между входными измеряемыми импульсами сформируется сигнал, подготовивший устройство к началу вычисления. При появлении первого измеряемого импульса на входе логарифмического усилителя 1 срабатывает схема сравнения 2 (1 дУ, )У) и через схему совпадения 3 на входы цифро-аналогового преобразователя 5 и реверсивного счетчика 6 поступают счетные импульсы в течение всего времени нарастания У, в результате чего с выхода цифро-аналогового преобразователя 5 формируется величина У, У, пропорциональная числу импульсов, накапливаемых в реверсивном счетчике 6, В момент прохождения С через максимум Ь=Ь, и дальнейшего уменьшения У до нуля не вызывает изменения У, так как при Ь(У сигнал с выхода схемы сравнения 2 отсутствует и схема совпадения 3 будет закрыта для прохождения счетных импульсов. При У=О блоком 7 переключения режимов работы цифро-аналоговый преобразователь 5 будет переведен в нулевое состояние, а реверсивный счетчик 6, запомнивший число ггь переключится в режим вычитания, При появлении следующего импульса процесс преобразования его в эквивалентное число счетных импульсов а происходит аналогично с одновременным вычитанием )г вв реверсивном счетчике 6. В случае, если ю(л (устройство было включено в паузу, предшествующую меньшему по амплитуде из входных импульсов), то в процессе вычитания в момент прохождения реверсивного счетчика 6 через О появится сигнал с блока 8 фиксации нуля, переключающий через блок 7 переключения режимов работы реверсивный счетчик 6 в реким суммирование. При прохождении К через максимум процесс вычисления заканчивается и при У) У,. через блок 9 разрешения считывания произойдет считывание разности п - п, пропорциональной логарифму отношения двух импульсов. В паузу между вторым и третьим импульсами происходит установка О цифро-аналогового преобразователя 5, реверсивного счетчика 6 и подготовка всех узлов устройства к аналогичному вычислению логарифма отношения амплитуд следующей пары импульсов. Предмет изобретения Устройство для вычисления логарифма отношения амплитуд двух импульсов, содержащее логарифмический усилитель, вход которого связан с входом устройства, а выход - с первым входом схемы сравнения и первым входом блока переключения режимов, второй вход схемы сравнения соединен с выходом цифро-аналогового преобразователя, а ее выход через схему И - с первым входом циф474025 Составитель М. Московкиндактор Б. Нанкнна Техред М. Семенов Корректор Л. Котов Тираж 679вета Министровткрытиио., д. 45 Изд. Ю. 1509сударственного комитета Сопо делам изобретений и о Москва, )К, Раушская иа каз 219114 Ц 11 ИР 1 ПИ Г ПодписиоСР Типография, пр. Сапунова, 2 ро-аналогового преобразователя и входом сложение реверсивного счетчика, выход которого через блок разрешения считывания соединен с выходом устройства, и блок управления, отличающееся тем, что, с целью повышения точности вычисления, второй вход схемы сравнения соединен со вторым входом цифро-аналогового преобразователя через блок переключения режимов, один из выходов которого соединен с входом вычитание реверсивного счетчика, подключенного выходом через дополнительно введенный блок фиксации нуля к третьему входу Олокд перекл 1 о 1 ения режимов, третий выход его соединен со вторым входом блока разрешения считывания, 5 подкл 1 оченного третьим входом к выходу схемы сравнения, а четвертый выход - с блоком управления, выход которого соединен с четвертыми входами блока разрешения считывания и блока переключения режимов, и со вто рым входом схемы И, к третьему входу которой подключен тактовый вход устройства,
СмотретьЗаявка
1845536, 13.11.1972
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ АНАЛИТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ
РУДКОВСКИЙ СТАНИСЛАВ ИВАНОВИЧ, КАДУК БОРИС ГРИГОРЬЕВИЧ, КРАВЧЕНКО АЛЕКСЕЙ АНИСИМОВИЧ, НГУЕНГ БА ШАУ
МПК / Метки
МПК: G06J 3/00
Метки: амплитуд, вычисления, двух, импульсов, логарифма, отношения
Опубликовано: 15.06.1975
