G05G — Механические устройства систем управления и регулирования

Номер патента: 809120

Опубликовано: 28.02.1981

Автор: Щедрин

МПК: G05G 21/00

Метки: программного

...пару 6. Кулачок 5 закреплен подвижно в плоскости, поперечной к кулачковому валу 4, и скользит своим пазом по зигзагообразной пластине 7, соединенной с пальцем 8, на конце которого имеется ролик 9, связанный с пальцем 8 через шарикоподшипники 10. Ролик 9 отслеживает паз 11 программного диска 12, который приводится во вращение от кулачкового вала 4 при помощи системы передач через зубчатые колеса 13 Элементы 7 - 10 составляют узел регулировки эксцентриситета кулачков.Устройство работает следующим образом.При приведении во вращение кулачкового вала 4 кулачок 5 нажимает на толкатели 3 и через них на сильфоны 2, чем достигается определенная величина сжатия силь- фонов 2, вследствие чего газ или жидкость, находящаяся в объеме сильфона...

Номер патента: 809121

Опубликовано: 28.02.1981

Авторы: Зверев, Киселев

МПК: G05G 23/00

Метки: взаданном, объекта, положении, установки

...надежности устройства.Указанная цель достигается тем, что в устройстве фиксирующие упоры неподвиж но закреплены на кулачке, профиль рабочей поверхности которого идентичен профилю рабочей поверхности фиксируюших упоров, а на штоке установлен дополнительный ролик для сопряжения штока с фиксирую- шими упорами.На фиг. 1 схематически показано предлагаемое устройство; на фиг. 2 - взаимодействие штока с фиксирующим упором;на фиг. 3то же, с выступами кулачка,Устройство содержит механизм на- зо стройки, состоящий из кулачка 1 с установленными в нем фиксируршими упорами 2, и штока 3, который подпружиненпружиной 4. На конце штока 3 имеется основной упор в виде ролика 5 и дополнительный ролик 6. На одной оси с кулачком З установлено...

Номер патента: 822160

Опубликовано: 15.04.1981

Авторы: Борисов, Дьяконов, Соколов

МПК: G05G 5/06

Метки: заданном, объектав, положении, установки

...38 в положении, определяемом шкалой 37 деления.Цена деления шкалы 37 на диске находится в прямой зависимости какт центральной червячной пары 19 и 20, так и (в данном случае) от шага ходового винта, по которому перемещается упорная линейка 22. В корпусе шарикового фиксатора 38 располагаются электромагнит 39, взаимодействующий с шариком 40, который в исходном положении удерживается в полости корпуса Фиксатора шариками 41 с пружинами 42. На корпусе Фиксатора 38 над электромагнитом 39 установлендатчик положения - конечный выключатель 43, а сбоку корпуса Фиксатора 38 установлен датчик положения - бесконтактный путевой выключатель 44, скноэь паз которого проходит при своемфвращении пластина, установленная на наружных барабанах 32 и 33, В...

Номер патента: 828987

Опубликовано: 07.05.1981

Автор: Гари

МПК: G05G 9/00

Метки: вами, координатногоуправления, механизм, приводными, устройст

...элемент, закрепопорном плече рычага с рной проушины, причем о га связано с его управл з шарнир со сферцческипредставлен механизхОГО управлец приводныъвид в перспективе; на филя коорлинатного управустройствами, закреплправлеця, вцд сбоку.Рычаг 1 приводится в действие операто.ром приводного устройства, например водителем бульдозера, гусеничного трактора,Рычаг 1 закреплен на пульте управления 14в кабине (см, сриг. 2).Оператор приводного устройства перемещает управляющее плечо 13 рычага 1 определенным образом (влево, вправо, на себя,от себя). Его движение через шарнир 4, содержащий под 1 пипник 5, закрепленный напульте управления 14, обеспечивает перемещение рычага в заданных плоскостях,как показано на фиг. 1.Перемещение плеча 13 рычага 1 в...

Номер патента: 836632

Опубликовано: 07.06.1981

Авторы: Дмитриев, Евтодьев, Креницкая, Чаусенко, Шеховцов

МПК: G05G 13/02

Метки: двухпозиционными, дистанционногоуправления, исполни-тельными, механизмами

...механизмов реле 4 пуска, реле 5 останова, коммутатор 6, развяэывающие диоды 7 и 8, пороговый блок 9, состоящий из геркона 10 с обмоткой 11, реле 12 с кон" тактом 13, резисторов 14 и 15, сигнальной лампы 16, и выключатель 17, 30 Плюсовая шина источника 3 соединена через выключатель 17 и пороговый блок 9 с одними выводами коммутатора 6, другие выводы замыкающих контактов которого подключены к одноименным выводам обмоток реле 4 и 5 пуска и останова соответствующих исполнительных механизмов. Противоположные выводы обмоток реле 4 пуска через диоды 7 соединены с одним выводом замыкающего контакта кнопки 1 пуска, а противоположные выводы обмоток реле 5 останова через диоды 8 - с одним выводом замыкающего контакта кнопки 2 останова, Замыканием...

Номер патента: 840846

Опубликовано: 23.06.1981

Авторы: Бешкин, Борисовский, Кудрин, Малышев, Филипповский

МПК: G05G 7/04

Метки: ввода, величин, угловых

...4, проходящую через отверстие фланца 1, а на конце оси 4, на боковой поверхности, выполнены два диаметрально расположенных выступа 5. К фланцу 1 жестко крепится неподвижная втулка 6, внутри которой установлен подвижный стакан 7 с двумя диаметрально расположенными на его торце пазами 8, соответствующими положениям выст= пов на оси 4, На стакан 7 установлена3 8408 пружина 9, которая опирается одним , концом в дно стакана, а другим - в торец оси 4 .Устройство работает следующим образом.5В исходном положении выступы 5 оси 4:находятся в пазах 2 неподвижного флан- ца 1 и диаметрально расположенных пазах 8 подвижного стакана 7, чем обес О печивается фиксация угла поворота подвижного стакана и соответственно входнойоси прибора.При нажатии...

Номер патента: 840847

Опубликовано: 23.06.1981

Авторы: Жук, Штейнфаер

МПК: G05G 5/04

Метки: оборотов, ограничитель, числа

...На винт 1 посажены. Ходовая гайка 8 фиксирована от поворота относительно корпуса 5 при помощификсатора 11 шпонки. Ходовая гайка 9 15фйксировене от поворота относительновтулки 12 при помощи фиксатора 13шпонки. Втулка 12 установлена в корпусе 3 в подшипниках 14 концентричновинту 1 и имеет на наружной поверхности 20зубчатый венец 3.5.: С помощью привода 16 втулка 12может поворачиваться, а . с помощьютангенциального зажима 17 фиксироваться неподвижно относительно корпуса 3 25в любом положении поворота,Установка упорных колец 5 и 6, осуществляется в крайних положениях ходовых гаек 8 и 9 с помощью штифтов 4таким образом, чтобы соприкасались 30боковые поверхности кулечков 7 упорныхколец 5 и 6 с боковыми поверхностямикулечков 10 ходовых гаек 8...

Номер патента: 840848

Опубликовано: 23.06.1981

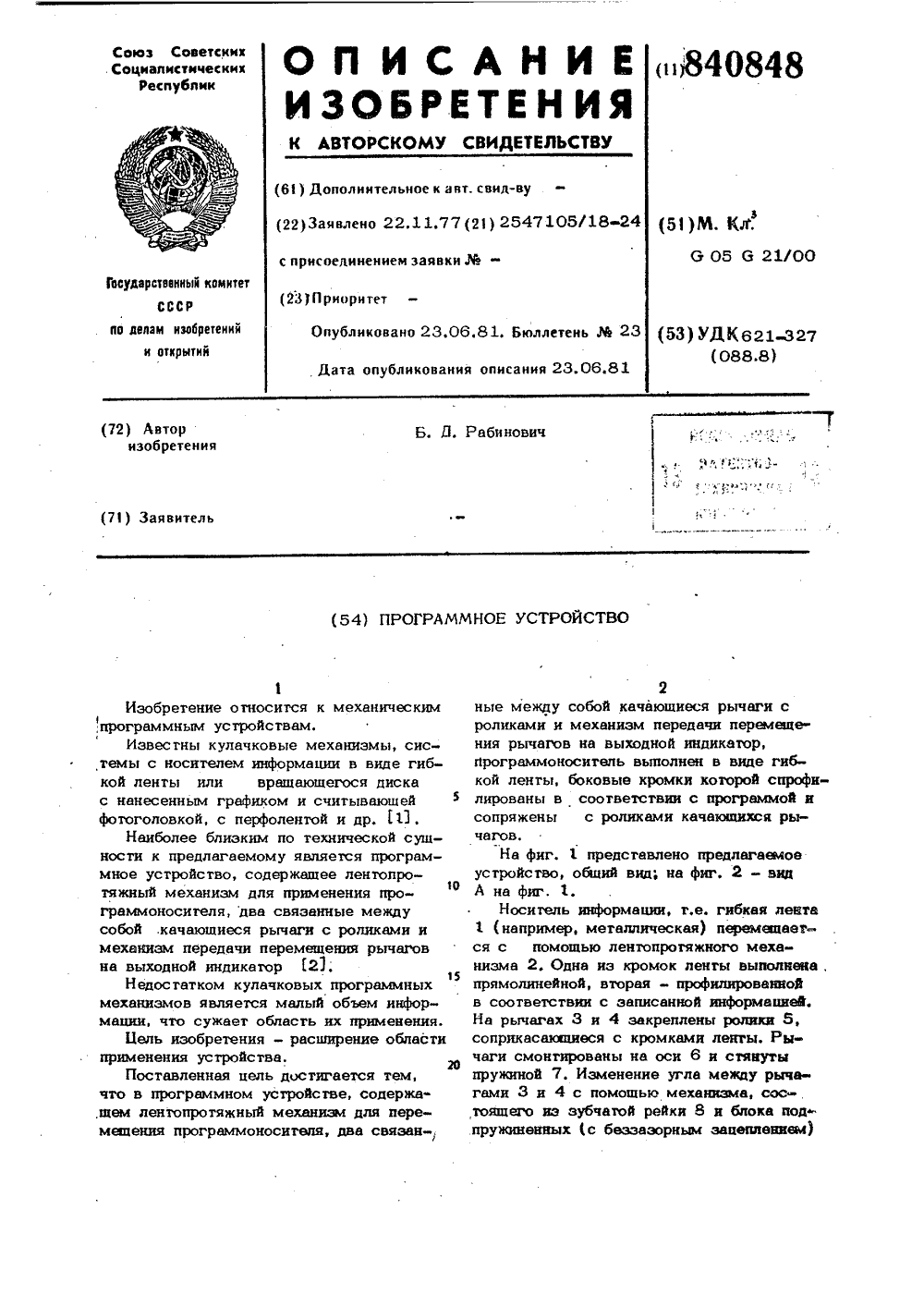

Автор: Рабинович

МПК: G05G 21/00

Метки: программное

...соприкасаккпиеся с кромками ленты. Рычаги смонтированы на оси 6 и стянуты пружиной 7. Изменение угла между рычагами 3 и 4 с помощью механизма,сос-. тоящего из зубчатой рейки 8 и блока подпружиненных с беззаэорным зацеплением)8 4неремещением ленты на барабанах и обеспечивается возможность корректировкипрограммы путем профилирования прямолинейной кромки ленты,Форм у л а изобретения Программное устройство, содержащее лентопротяжный механизм для перемещения программоносителя, два связанные между собой качающиеся рычаги с роликами и механизм передачи перемещения рычагов на выходной индикатор, о т л и - чаюшееся тем, чтосцельюрасширения области применения, программоноситель выполнен в виде гибкой ленты, боковые кромки которой спрофилированы в...

Номер патента: 840849

Опубликовано: 23.06.1981

Автор: Грошев

МПК: G05G 21/00

Метки: программное

...2, барабана, раэдвижных шторок 3 и 4, соединенных одними концами с прорезями барабана, посредством усиков 5 и 6, собранных вовтулке 7, которая установлена на подвижПрограммное устройство, например дляуправления .освещением, содержащее программный барабан с прорезями, соединенный с приводом, и датчик положения,отличающееся тем,что,сцелью расширения области примененияустройства, оно содержит узел настройкипрограммы и установленные на втулкераздвижные шторки, внешние концы когорых связаны с датчиком положения, авнутренние - с прорезями программного20 барабана, втулка и датчик положения установлены на подвижной платформе, причем привод барабана и подвижная платформа кинемвтически связаны с узлом настройки программы.,25 3 840ной йлатформе...

Номер патента: 842759

Опубликовано: 30.06.1981

Авторы: Капустин, Ромащенко, Тинкер

МПК: G05G 7/02

Метки: двухпозицион-ными, избирательногоуправления, реверсивными, электроприводами

...операций по открытию, закрытию и останову исполнительного органа в промежуточном положении его индивидуальные цепи управления подключаются к общим цепям управления через замыкающие контакты реле избирания 13 получающего импульс от аппарата 28 избирания, в качестве которого может быть применен, например, однодекадный кнопочный номеронабиратель, При замыкании контактов реле 13 избирания индивидуальные оперативные цепи подключаются к общим оперативным цепям 14 и 15, а индивидуальные командные цепи - к общим командным цепям 17 и 18. Подача команды на открыл ис осуществляется кратковременным :замыканием соответствующих этои команде контактов ключа 16 дистанционного управления (поворотом рукоятки вправо), при этом через конечныи...

Номер патента: 842760

Опубликовано: 30.06.1981

Авторы: Вестерский, Зерницкая, Цирульников

МПК: G05G 15/00

Метки: ввода, данных

...величины от трех источников выдачи данных поступаютв блок 15 сравнения, который сравнивает их соответственно с отработанными данкыми первого (поступающимиот вращающегося трансФорматора 9),второго (поступающими от вращающегося трансформатора 10) и третьего(поступающими от вращения трансформатора 11) управляемых объектов и результаты сравнения в виде управляющих напряжений выдает соответственно на замыкающий контакт 19, размыкающие контакты 20 и 21. Обмотки(входы) электромагнитных муфт 6-8подключены соответственно к контактам 22 - 24,При обесточенном реле 16 в обмотку электромагнитной муфты 8 поступает постоянный ток через контакты 18,.25 и 24, а в усилитель 5 через контакты 21 и 26 поступает управляющеенапряжение. От...

Номер патента: 847307

Опубликовано: 15.07.1981

Автор: Давыдов

МПК: G05G 21/00

Метки: командное, технологическимоборудованием, цикли-ческого

...88 ПО ИНТЕРЦЯЧе Тахта конец команды невозможно сместить так как кулачок жестко установлен на ВЯЛУе2 Оуе и изобретения - ра"щ р-"нуе - ласти применения щутем получения коМЯИДЫ ЗЯДЯННОЙ ЦЛИТЕЛ.НОСТИЛЯеОЧинтервале Времени.Указанная цель Достигается тем,что командное устройство для циклического управления технологическимОбОруд-ЯНИЕМ С дврж ещЕЕ КЧ ее;е е- чески связанный е приводом Вял няКОторОм закреплены кулачки по числу ЗОкоманд, путевые датчики размещенные по траектории движения куд 1 лкоц,и механизмы регулирования перемеще-ния путевогО датчика каждый механизморегулирования перемещения путевогодатчика состоит из шестерни, установленной иа валу с Возможностью говорота привода перемещения путевогодатчика по кулачку вокруг оси...

Номер патента: 847308

Опубликовано: 15.07.1981

Авторы: Илюшин, Смирнов

МПК: G05G 21/00

Метки: координатных, перемещений, привод

...направлении, а внут"ренняя поверхность обоймы сопряженас внешней поверхностью сепаратора,Источники информации,45 принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 490113, кл. 6 05 6 21/00, 1973.2, Авторское свидетельство СССРЯф 647678, кл. 6 05 6 21/00, 1976. установлен на валу неподвижно в осевом направлении, а внутренняя поверхность обоймы. сопряжена с внешней поверхностью сепаратора.На фиг. 1 изображена конструкцияпривода координатных перемещений,разрез по оси; на фиг. 2 - сечениеА-А на фиг, 1; на Фиг. 3 - сечение Б-Биа фиг. 1,Привод содержит вал 1 с втулкой 2, оимеющей упоры 3,4 и жестко установленной на валу, ролики 5, расположенные в отверстиях 6 сепаратора 7.,снабженного упорами 8 и 9, установленного на...

Номер патента: 847309

Опубликовано: 15.07.1981

Авторы: Горшков, Лобанов, Мазнин, Марков, Матвеев

МПК: G05G 23/00

Метки: компенсации, люфта

...основной привод, подключенный к исполни-. тельному двигателю, соединенному через люфтовую передачу с объектом управления, дополнительный привод, под ключенныйк соответствующему исполнительному двигателю, соединенному через соответствующую люфтовую передачу с объектом управления, датчики скорости и нагрузки основного привода и блок формирования управляющих напряжений, введены последовательно включенные блок пороговых элементов, дешифратор и селектор, а также блок па мяти, через который второй выход дешифратора соединен со вторым входом селектора, третий вход которого соединен с выходом, блока формирования управляющих напряжений, а выходы подключены к входу дополнительного привода и одному иэ входов основного привода, причем...

Номер патента: 849186

Опубликовано: 23.07.1981

Авторы: Андреев, Овчинников

МПК: G05G 17/00

Метки: блока, лицевая, панель

...панель 1 блока управленияимеет набор отверстий 2 для прохождения коммутационных элементов 3,размещенных на утапливаемой плате,4, установленной за лицевой панелью с возможностью перемещения нанаправляющих стойках 5, укрепленныхна лицевой панели и снабженных ограничителями 6 перемещения. Вал 7установлен на кронштейнах 8, прикрепленных к внутренней поверхностилицевой панели, На валу 7 укрепленыкулачки-эксцентрики 9 стопорнымивинтами 1 О, и рукоятка 11 управленияустановлена так, что она выступаетнад наружной поверхностью лицевойпанели 1 через специальную прорезь 12 в лицевой панели.Утапливаемая плата 4 подпружинена относительно лицевой панели ленточными пружинами 13, укреплеинымина внутренней стороне лицевой панели.Предлагаемое...

Номер патента: 853625

Опубликовано: 07.08.1981

Авторы: Иванковский, Озолин

МПК: G05G 5/04

Метки: рычагатумблера, фиксации

...3. Штырь 3 снабжен пазом 4 и выступами 5 для сопряжения с внутренней зом.На тумблере 7 навинчивается не до упора накидная гайка 1 с внутренней проточкой 2 и прорезями 6, соответствующими расположению выступов 5 штыря 3. Штырь 3 выступами 5 устанавливают в прорези 6 так, чтобы рычаг 8 тумблера 7 попал в паз 4. Затем гайку 1 заворачивают до упора. При этом выступы 5 штыря 3 попадают во внутреннюю проточку 2 гайки 1. Штырь 3 прижимается к тумблеру 7 и фиксируется. Рычаг 8 тумблера 7 находится в пазе 4 штыря 3 и также фиксируется. Такое закрепление рычага 8 тумблера 7 исключает непроизвольное изменение его положения. Выступами 5 штырь 3 центрируется в проточке 2 гайки 1.Для переключения рычага тумблера гайку 1 отворачивают до совпадения ее...

Номер патента: 857959

Опубликовано: 23.08.1981

Авторы: Довнар, Трофимович

МПК: G05G 5/08

Метки: механизм, средством, транспортным

...заднеговала отбора мощности, Узел 4 блокировки состоит из втулки 5, установленной на педали 1 управления тормозами, штока 6 с цилиндрической поверхностью 7 и выточкой 8, связанного управляющим входом 9 с переключателем 3 режимов работы вала отбора мощности, пластины 10 со сквознымотверстием 11, связанной тягой 12с рычагом 2 управления задним валомотбора мощности. Диаметр большогосечения сквозного отверстия 11 меньше его длины.Механизм работает следующим образом.При включенном синхронном режимеработы вала отбора мощности положение переключателя режимов работывала отбора мощности 3 и штока 6 показано сплошной линией. В случаенажатия на педаль 1 управления тормозами движение посредством пластины 10, взаимодействующей поверхностью...

Номер патента: 860039

Опубликовано: 30.08.1981

Авторы: Кулаженко, Орнацкий

МПК: G05G 21/00

Метки: программного

...6,6 г 68, выполненные в виде упоров, расположены на наружной цилиндрическойповерхности дополнительного барабана 7по винтовой линии, поэтому элементы 61,6 г, , 6 в нормальной к оси барабанаплоскости сдвинуты один относительно другого на постоянный угол, равный шагу поворота дополнительного барабана 7. (В описываемом устройстве он равен 45). На корпусе 1 жестко закреплен кронштейн 14, накотором установлен с возможностью поворота рычаг 8,Устройство для программного управления работает следующим образом.В межцикловой паузе, когда устройствовыключено, а барабан 2 находится в исходном положении (фиг. 1), задается программа управления циклом путем установки кучачков 4, 41, , 48 в определенные угловыс ,.ложения на поверхности барабана 2. При...

Номер патента: 860040

Опубликовано: 30.08.1981

Автор: Татаринов

МПК: G05G 21/00

Метки: командоаппарат

...цель достигается тем, что командоаппарат снабжен дополнительным ротором, связанным с основным ротором зубчатыми колесами и неподвижными штифтами, равномерно расположенными по окружности дополнительного ротора, а управляющие элементы выполнены в виде подпружиненных подвижных пальцев, равномерно расположенных по окружности основного ротора в одной плоскости со штифтами дополнительного ротора и связанных с переключающими элементами.На чертеже изображен предлагаемый командоаппарат,Командоаппарат содержит остор 1 с приводом (не показан)нительный ротор 2, связанный сСоставит а Техред АТираж 94 ПИ Государственно о делам изобретен Москва, Ж - 35, Р ПП Патент, г. У ль В. МуханоБойкас р М. Косте Редактор Л. ЛежнинЗаказ 7547/32ВНИИ...

Номер патента: 866557

Опубликовано: 23.09.1981

Авторы: Кабоскин, Кархова, Ольховец, Семко

МПК: G05G 25/00

Метки: электровибрационное

...схема не обеспечивает быстрого введения электромеханической колебательной системы в резонансный режим, что снижает надежностьработы устройства.Цель изобретения - повышение надежности работы устройства,Поставленная цель достигается тем,что устройство снабжено, генераторомимпульсов блоком управления и дву"мя электронными ключами, причем гене- З 5ратор импульсов соединен входом сблоком управления, а выходом - с одним из входов первого ключа, другойвход которого соединен со вторым ключой, вход последнего подключен к датчику скорости, а выходы обоих ключейсоединены с усилителем.На чертеже схематично представленопредлагаемое устройство.На статоре 1 электромагнита располагаются обмотки постоянного 2 и переменного 3 тока, создающие пульсирующее...

Номер патента: 868731

Опубликовано: 30.09.1981

Автор: Иванов

МПК: G05G 5/04

Метки: вращения, ограничитель

...сдвинутьсяпо резьбе относительно ходового винта. Под действием радиальной составляющей подвижная деталь 7 смещаетсяотносительно неподвижной детали 8кольца 5 поворачиваясь при этом вокруг перемычки 9, Таким образом, радиальной составляющей выступ 12 прижимается к резьбе ходового винта,увеличивая сцепление кольца с гайкой, Величина радиальной составляющей зависит от угла Ж . С цельюисключения эалипания стыкуемых выступов 12 и 14 угол с должен быть мень"ше угла самоторможения. Это может6 ать достигнуто набором материаловили покрытий стыкующих поверхностей,а также заменой трения скольжениятрением качения, например, путем выполнения упоров в виде роликов, применением твердой смазки и т.п.При реверсе поверхность 13 кольца 5 отходит от...

Номер патента: 868732

Опубликовано: 30.09.1981

Автор: Вирник

МПК: G05G 19/00

Метки: механический, усилитель

...режиме работы усилителя разность между моментом гидродвигателя 4 и моментом нагруз-ки постоянна": При уменьшении нагрузки на валу 2 червячного колеса 3 возрастает момент серводвигателя 7. Измерительный преобразователь 8 умень шает гидросопротивление устройства 9, что приводит к уменьшению давления, подводимого к гиДродвигателю 4 и, следовательно, его момента.Изменение момента гидродвигателя 4 происходит до тех пор, пока не восстановится разность между моментом гидродвигателя 4 и моментом нагрузки,т.е. момент серводвигателя 7 при установившемся режиме работы.При увеличении нагрузки на валу 2 червячного колеса 3 уменьшается момент серводвигателя 7. Измерительный преобра" зователь 8 увеличивает гидросопротивление устройства 9, что...

Номер патента: 875369

Опубликовано: 23.10.1981

Авторы: Динеева, Лебедев, Поляк, Пятко, Яланжи

МПК: B60K 41/22, G05G 1/04

Метки: средства, сцеплением, транспортного

...переключения передач выполнен упор для рукоятки.При этом подвижныи контакт выполненч 50а аиде диска с коническим отверстием, а неподвижный контакт выполнен в виде конуса.На чертеже схематично показано устройстводля управления сцеплением транспортногосредства,Устройство для управления сцеплениемтранспортного средства содержит электрический выключатель, состоящий из неподвижно. 875369 4го контакта 1, расположенного на рычаге 2переключения передач и подвижного контакта 3, размещенного внутри рукоятки 4 указанного рычага, неподвижный контакт 1 выполнен в виде конуса, который посредствомполой заклепки 5 и изоляционных втулок би 7 закреплен на основании 8, навернутомна рычаг 2. К торцу заклепки 5 припаянпроводник 9 соединительного провода 10.1...

Номер патента: 877509

Опубликовано: 30.10.1981

Автор: Бумагин

МПК: G05G 21/00

Метки: программного

...того, чтобы сместить нуль отсчета всей программы, достаточно ослабить гайку 14.и повернуть весь барабан 5 в нужном направлении, пользуясь линейкой 16 и нониусом 17, чемповышается быстродействие устройствав целом. Формула изобретения очень важно для единичного и мелкосерийного производства.Цель изобретения - повышение быстродействия и тОчности устройства.Указанная цель достигается тем, чт в устройство для программного управле ния, содержащее цилиндрическое основание, установленное на приводном валу с помощью центральной гайки, распо ложенной на торце приводного вала, и поворотные кольца с укрепленными на н упорами, кинематически связанными с концевыми выключателями, установленны ми в корпусе устройства, введены пары Г-образных прижимов по...

Номер патента: 877510

Опубликовано: 30.10.1981

Авторы: Абрамов, Лаптий, Сизый, Сорока

МПК: G05G 21/00

Метки: барабан, программный

...раз положение, Поскольку рука 2,должна иметь. каждый раэновое вертикальное положение в зонах.взятия детарей из штабеля и укладыва-ния их в штабель, на барабане имеютсясоответственно два подпрограммных барабана 11. В общем случае число подпрограммных барабанов 11 может бытьравным или большим единицы,Применение программного барабанапредлагаемой конструкции дает им болееширокие технологические возможностипо сравнению с роботами аналогичногоуровня. При этом открываются возможности применять робот, снабженныйпредлагаемым программным барабаном,взамен роботов более высокого уровня,ет а следовательно, и более дорогих. Формула изобретения на его рука, Затем обработанное изделие переносит на позицию второго конвейера и укладывает его в...

Номер патента: 879577

Опубликовано: 07.11.1981

Автор: Чуйков

МПК: G05G 5/06

Метки: вращения, ограничитель

...изобретения является расширее области применения ограничителяащения, позволяющего производитьзаранее рассчитанный через большое число оборотов пары жесткий останов.Эта цель достигается тем, что в ограничителе вращения, содержащем находящийся в зацеплении ведущее и ведомое зубчатые колеса, причем одно из колес имеет хотя бы одну из впадин меньшей глубины, чем остальные, все зубья ведущего колеса, кроме одного, сопрягаемые с впадиной меньшей глубины ведомого колеса, имеют меньшую высоту, чем высота указанного зуба.На фиг. 1 изображен ограничитель вращения; на фиг. 2 - вид А фиг,1.Ограничитель вращения содержит ведущее 1 и ведомое 2 колеса. Ведомое колесо имеет одну впадину 3., меньшей глубины, чем остальные, Все зубья 4 ведущего...

Номер патента: 879578

Опубликовано: 07.11.1981

Авторы: Гринберг, Демченко, Лось

МПК: G05G 5/06

Метки: переключателя, фиксатор

...углом к лепесткам 3 и защемляется лепестками 3.Таким образом, исключается повреждение покрытия стержня и повышаетсянадежность фиксатора,Формула изобретения повреждения защитного покрытиястержня,Эта цель достигается тем, что вфиксаторе переключателя, содержащемФкорпус, пластинчатую пружину, сопряженную через самотормоэящие лепесткис плоским стержнем поворотной ручки,элементы фиксации стержня относительно корпуса, сопряженные с пластинчатой пружиной, самотормозящие лепесткипружины расположены центрально-симметрично относительно продольной осиплоского стержня ручки, опираются наузкие стороны стержня и имеют ограничительные выступы для упора на широ-.кие стороны стержня, которые отогнутыпод углом к лепесткам, а в пластинчатой...

Номер патента: 881715

Опубликовано: 15.11.1981

Автор: Буланович

МПК: G05G 5/06

Метки: контакта, механизм, настройки, регулируемого

...резьбу микро- метрической пары. Втулка 3 с микро" метрическим винтом 2 изолируется от корпуса с помощью диэлектрической втулки 6, Фиксаторы механизма наст 35 ройки выполнены в виде тел качения 7 с пружиной 8; помещенных в цилинд е рические каналы 9, расположенные в опорной поверхности корпуса. Подпружиненные тела качения 7 представляют40 собой шарики, которые выполняют роль фиксаторов, устраняют люфт в резьбе и создают осевой натяг, Упругие фиксаторы поджимаются к коническим лункам 10, выполненным в опорной поверхности барабана 11, изготовленном из45 диэлектрического материала, например, эбонита, На наружной поверхности барабана нанесена шкала - цифровые деления, причем число лунок 10, т.е. число фиксаторов равно числу цифровых...

Номер патента: 881716

Опубликовано: 15.11.1981

Авторы: Ревунов, Хренников

МПК: G05G 5/06

Метки: тумблер

...котором размещены микропереключатель 2 и переключающий механизм, состоящий из ручки управления 3, упругого рычага 4 и упругой пластины 5.Один конец рычага 4 расположен в пазу дна ручке управления 3 и имеет возможность качания, а другой конец расположен против толкателя микропереключателя 2. Рычаг имеет плечи 6 и 7.На противолежащем толкателю микропереключателя 2 плече 6 рычага в месте .перехода его плеч имеются пазы 8,в которых располагаются выступы 9,выполненные на конце упругой пластины 5, На другом плече 7 выполнен из 35гиб 1 О. Конец 11 упругой пластины 5отогнут под прямым углом, так чтарычаг 4 размещен на этом отогнутомконце и таким образом приподнят надплоскостью упругой пластины 5.40Тумблер работает следующим образом.В крайнем...

Номер патента: 885985

Опубликовано: 30.11.1981

Авторы: Зерницкая, Зерницкий, Кушак, Цирульников

МПК: G05G 7/00

Метки: комбинированный, привод

...блока 25 сравнения, Вход усилителя 27 мощности присое.динен к выходу управляющего усилителя 26напряжения, а выход - ко входу двигателя 1,Комбинированный привод работает следующим образом,Сложенное положение рукоятки 8 соответствует работе привода от двигателя 1. Эксцентрик 11 при этом прижимает рычаг 12к маховику 7, другое плечо этого рычага удерживает управляющий валик 13 в таком поло.женин, что ведущая зубчатая полумуфта 21. и зубчатый венец 17 ведомой полумуфты 16сцеплены. Вал маховика 7 вместе с кресто.виной .б заторможены зубчато-фрикционноймуфтой 15, Солнечное колесо 4 и ведущаяфрикционная полумуфта 20 могут вращатьсясвободно. От внешнего задающего узла 28 навход блока 25 сравнения поступает напряжение, процорциональное задаваемой...
