Ромащенко
Рабочее оборудование бестраншейного укладчика трубопроводов с питателями
Номер патента: 1819947
Опубликовано: 07.06.1993
Авторы: Гриценко, Корюненко, Ромащенко, Сикан
МПК: E02F 5/10
Метки: бестраншейного, оборудование, питателями, рабочее, трубопроводов, укладчика
...в том числе ловителя 3 и ножами с дренером 4, производится гидроцилиндром 5 с кабины трактора.Принцип работы устройства (фиг.З) заключается в следующем.Первоначально заправленный в поворотный ловитель 11, затем в приемную воронку 12 и направляющий желоб 13 ножа при поступательном движении агрегата трубопровод сматывается с барабана 14, Закрепленный на трубопроводе питатель, попадая на развернутые щечки (см, сечение Б.-Ь) поворотного ловителя 11, переориентируясь, соскальзывает со щечек, попадает в ловитель питателей 15 заходной воронки 12 и по всей своей длине ложится на грунт, кроме закрепленного на трубопроводеконца, находящегося в направляющем желобе 13 с ограничителями, Объем Ч между направляющими желобом 13 и ловителем...
Пескометная головка
Номер патента: 1792793
Опубликовано: 07.02.1993
Автор: Ромащенко
МПК: B22C 15/20
Метки: головка, пескометная
...30Целью изобретения является увеличе-ние срока службы и сохранение эффективности работы. "Поставленная цель достигается тем, чтов пескометной головке, содержащей корпус 35с окнами загрузки и выброса смеси, приводной ротор с метательным ковшом, направляющую дугу и механизм регулировкизазора между направляющей дугой и ковшом, механизм регулировки зазора выполнен в виде тяги, закрепленной на роторе ишарнирно связанной с метательным ковшом; при этом ковш закрепленна роторепосредством эксцентриковой оси.На фиг, 1 показана пескометная головка; на фиг.2 - вид А на фиг. 1,Формула изобретения Пескометная головка, содержащая корпус с окнами загрузки и выброса смеси, приводной ротор с метательным ковшом, направляющую дугу и механизм регулировки...
Сороочистное устройство для открытых водоводов гидротехнических сооружений
Номер патента: 1738898
Опубликовано: 07.06.1992
Авторы: Ромащенко, Тарасенко, Худайкулов
МПК: E02B 5/08
Метки: водоводов, гидротехнических, открытых, сооружений, сороочистное
...упоров 10 со стороны привода выполнены удлиненными со сферической поверхностью для воздействия на конечный микровыключатель 27 системы автоматики (не показана),Устройство работает следующим обраВ исходном положении решетки сороудерживающего элемента расположены следующим образом: первая - вертикально вниз, опираясь на периферийные упоры 10 дисков 5 приводного вала, находясь в воде,задерживает водоросли и мусор, вторая -горизонтально, опираясь на такие же упоры, расположена над водой против направления течения воды в канале, очищена от мусора, третья - горизонтально, противоположна второй, опираясь на внутренние упоры дисков находится над водой, четвертая - наклонно вниз, свободно опирается концами стержней на дно канала,...
Кантователь
Номер патента: 1734943
Опубликовано: 23.05.1992
Авторы: Ромащенко, Удовиченко
МПК: B22D 31/00, B22D 33/02
Метки: кантователь
...расширение технологических возможностей за счетувеличения ассортимента обрабатываемыхзаготовок, 30Поставленная цель достигается тем, чтов кантователе, содержащем поворотные диски с проемами для заготовок, установленные на роликовых опорах с возможностьювращения и зажимные приспособления для 35заготовок, размещенные в поворотных дисках, каждый из поворотных дисков выполнен разъемным из двух частей, а зажимные приспособления расположены в одной из частей каждого диска.На фиг. 1 показан кантователь, вид спереди; на фиг. 2 - то же, вид сбоку.Кантователь содержит поворотные разъемные диски 1 с отьемными частями 2, в проемах А которых установлена отливка 3, закрепляемая элементами 4 крепления. Разъемные диски 1 размещены на открытых...
Электрический переключатель
Номер патента: 1734130
Опубликовано: 15.05.1992
Авторы: Никуленков, Ромащенко
МПК: H01H 25/06
Метки: переключатель, электрический
...его в вертикальной плоскости, регулируя степень нажатия его на дополнительные неподвижные пружинящие контакты 7.Переключатель работает следующим образом.При повороте рукоятки 8 вправо или влево основные подвижные контакты 4 входят в зацепление с основными неподвижными контактами 6. При отпускании рукоятки 8 под действием возвратной пружины 10 основные подвижные контакты 4 вновь возвращаются в исходное (нейтральное) состояние. При этом штифт 12 перемещается в Т-образной прорези корпуса 1 только по горизонтальной ее части. При нажатии на рукоятку 8 штифт 12 перемещается в вертикальной части Т-образной прорези вниз,Дополнительный подвижный конусный контакт 5 вместе с рукояткой 8 перемещается вниз и входит в зацепление (контакт) с...
Балансная система двусторонней передачи дискретной информации
Номер патента: 1725245
Опубликовано: 07.04.1992
Авторы: Капустин, Никуленков, Ромащенко, Теняков, Чернявский
МПК: G08C 19/28
Метки: балансная, двусторонней, дискретной, информации, передачи
...к первому его выходу) ток под воздействием напряжения генератора 13 биполярных импульсов протекает по цепи: второй выход генератора 13 биполярных импульсов, первый провод 21 линии 2 связи, первый выход управляемого генератора 5 тока пункта 3, второй выход этого генератора, первый разделительный диод 11 пункта 3, второй провод 22 линии 2 связи, второй разделительный диод 12 и резистор 8 сравнения пункта 1, первый выход генератора 13 биполярных импульсов.Значение тока в этой цепи стабилизировано, определяется состоянием управляемого генератора 5 тока пункта 3 и зависит от того, на каком из выходов блока 4 ввода информации пункта 3 присутствует в этот момент логическая единица. Поэтому ток в рассматриваемой цепи может принимать в...
Тензометр
Номер патента: 1723496
Опубликовано: 30.03.1992
Авторы: Богач, Зиброва, Ромащенко, Чефонов, Чефонова
МПК: A01G 25/00, G01N 7/04
Метки: тензометр
...камер, патрубка и резервуара заполнена жидкостью, находящейся под атмосферным давлением. Дозалив жидкости можно осуществлять во время нормальной работы тензиометра, не демонтируя его иэ почвы. На работе тензиометра дозалив жидкости не отражается. Возможна установка контактного устройства в резервуар с жидкостью для получения сигнала ухода жидкости по какой-либо причине,Изделие обладает высокой технологичностью изготовления отдельных деталей и сборки в целом за счет того, что состоит иэ унифицированных модулей, позволяющих собрать тензиометр без специальной технологической оснастки.На чертеже показана схема предлагаемого тензиометра.Тензиометр содержит корпус 1 с участками 2 из пористого материала. Корпус 1 разделен на секции...

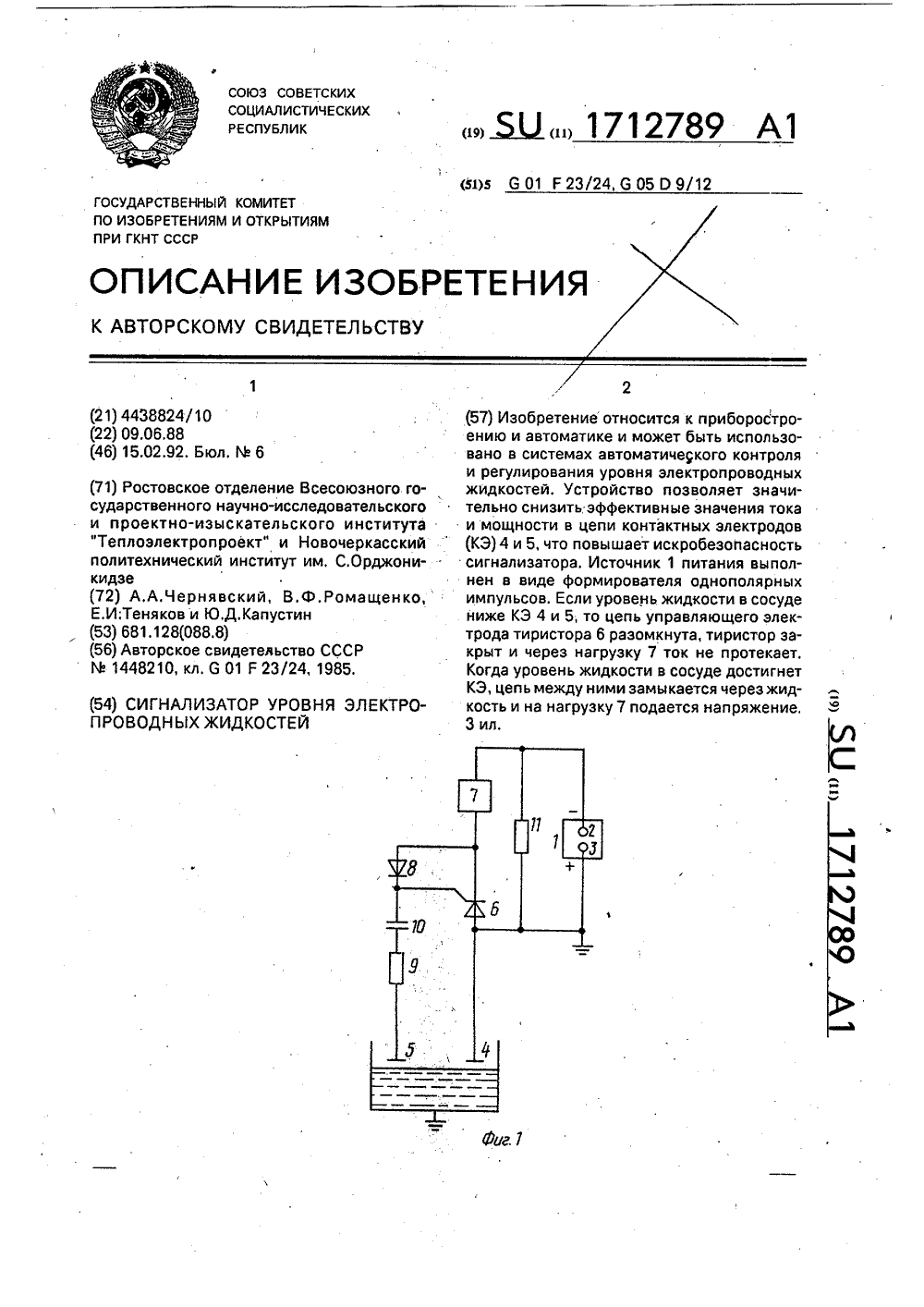

Сигнализатор уровня электропроводных жидкостей
Номер патента: 1712789
Опубликовано: 15.02.1992
Авторы: Капустин, Ромащенко, Теняков, Чернявский
МПК: G01F 23/24, G05D 9/12
Метки: жидкостей, сигнализатор, уровня, электропроводных
...через жидкость, В момент появления импульса питания Оп (фиг, 2 и 3) возникает зарядный ток конденсатора 10, который является током управления тиристора и протекает по цепи: вывод 3 источника питания - контактный электрод 4 - электропроводная жидкость - контактный электрод 5 - резистор 9 - конденсатор 10 - переход управляющий электрод - катод тиристора 6 - нагрузка 7 - вывод 2 источника питания. В этот момент тиристор открывается, и напряжение питания оказывается почти полностью приложенным к нагрузке.На фиг, 2 и 3 через Ос, с, Оа и 1 а обозначены соответственно напряжения и токи управляющего электрода и анода тиристора 6,Открытый тиристор 6 шунтирует цепь, состоящую из последовательно включен 10 15 20 25 30 35 40 ных конденсатора...
Способ оценки термостойкости инструмента
Номер патента: 1704024
Опубликовано: 07.01.1992
Авторы: Лукьянова, Персиянов, Ромащенко, Чиченев
МПК: G01N 3/60
Метки: инструмента, оценки, термостойкости
...Ваюте .ие 05 диаметра образца, Вследствиетого, что при диаметре пятна излучения,меньшем 1,05 диаметра образца, не исключЕН ВЫХОД НЭ ТОРЦОВУЮ ПОВЕРХНОСТЬ ОТПУ, еннь х эон. появление которых ведетисккем 1 ю гезугьтатов исследований 15 20 25 30 35 40 45 50 55 Способ заключается в следующем. Изготовленные цилиндрические образцы из материала инструмента подвергаюттермической обработке с последующей шлифовкой их торцовых поверхностей. За. тем каждый из образцов подвергают одному из видов упрочняющей обработки, например цементации или азотированию, борированию, хромированию и нитроцементации Упрочняющая обработка сводится к поверхностному упрочнению торцов цилиндрических образцов,Исследуемые образцы 1 фиксируют е кассете, выполненной из двух...
Устройство для измерения частоты гармонического сигнала
Номер патента: 1688182
Опубликовано: 30.10.1991
Авторы: Доронин, Дубовик, Котенко, Ромащенко
МПК: G01R 23/00
Метки: гармонического, сигнала, частоты
...в 1 п иТ 4+ сов 2 оТо 2 сов соТо 40 2 А 81 П ( и Т 4 + ф ) со 8 ( 2 й) То ) = 2 со 8 (Ф То ) (18) Из уравнения (18) получаем решение системы уравнений (т.е, значение частоты) 1, А 1+Аз+А 5+А 72 (А 2+Аб) 1 А 1+ Аз + А 5+ А 72(А +д ) Р 0) где л = 3,1415926.Сигнал в виде напряжения синусоидальной Формы поступает на вход АЦП 1, который производит с периодом То преобразования мгновенных значений сигнала в цифровой код, Этот код поступаетна вход регистра 2 сдвига и далее с частотой1Го= последовательно переписываетсяТов регистры сдвига 3-8, Таким образом, в установившемся режиме в регистре 2 5 сдвига находится код 01, в регистре 3 сдвига - код 02, в регистре 4 сдвига - код Оз, в регистре 5 сдвига - код 04, в.регистре 6 сдвига - код Об, в...
Оросительная система
Номер патента: 1687130
Опубликовано: 30.10.1991
Авторы: Ромащенко, Худайкулов
МПК: A01G 25/02
Метки: оросительная
...чертеже схематически изображена оросительная система.Система содержит подающий трубопровод 1, соединенный входным концом с источником воды не показан). На другом конце подающего трубопровода установлена сливная задвижка 2. К подающему трубопроводу 1 подсоединено множество поливных трубопроводов 3. На последних установлены регуляторы 4 давления, водо- выпуски 5 и обратные клапаны б, открывак)- щиеся в сторону подающего трубопровода 1,Оросительная система работает следующим образом.При подаче водц в систему сливная задвижка 2 закрыта, Вода из подающего тру бопровода 1 поступает в поливные трубопроводы 3. После поступления воды в оросительную систему в результате разно стей давлений в подающем трубопроводе 1 и поливных...
Способ активации водоцементной суспензии
Номер патента: 1678811
Опубликовано: 23.09.1991
Авторы: Гаврилов, Егоров, Журий, Ромащенко
МПК: C04B 40/00
Метки: активации, водоцементной, суспензии
...емкости перемешивают цемент и песок в соотношении 1;3, добавляют водоцементную эмульсию, Из полученного раствора изготавливают образцы и(57) Изобретение относится к строительному производству и может быть использовано для приготовления бетонов. Целью изобретения является повышение прочности бетона. Нэ водоцементную суспензию с содержанием 15 ь цемента сначала воздействуют постоянным электрическим таком 30 - 60 А в течение 1 - 3 мин, затем обрабатывают высоковольтным электрическим разрядом 1,0 - 3,0 кВ в количестве 6 - 10 разрядов на 1 дм водоцементной суспензии при расстоянии между электродами 30 - 35 мм, 1 табл. спытывают их на сжатие. Результаты испы- Яаний представлены в таблице. формула изобретенияСпособ активации водо...
Устройство для управления реверсивным электроприводом
Номер патента: 1674338
Опубликовано: 30.08.1991
Автор: Ромащенко
МПК: H02P 1/26
Метки: реверсивным, электроприводом
...25, диод 18, размыкающий контакт 8, диод 16, замкнутый контакт 20 кнопки управления, диод 14, резистор 28, размыкающий контакт 7, размыкающий контакт концевого выключателя 12, шина источника питания,В положительный полупериод управляющий ток светодиодов оптотиристоров 24 и 25 поддерживается оазрядным током кон30 35 исполнительного механизма светодиоды 33и 34 светятся ровным светом, так как замк 45 50 денсатора 31. При протекании тока управления через светоизлучающие диоды фототиристоры оптотиристоров 24 и 25 открываются и катушка 2 второго электромагнитного пускателя подключается к источнику питания. Электромагнитный пускатель срабатывает и своим замыкающим контактом б устанавливается на само- питание и остается включенным после...
Способ получения обратной транскриптазы из еsснеriснiа coli
Номер патента: 1638162
Опубликовано: 30.03.1991
Авторы: Воробьева, Небрат, Петрусева, Ромащенко, Стариковская, Шаманина
МПК: C12N 9/12
Метки: еsснеriснiа, обратной, транскриптазы
...72 г; удельная активность фермента 42 е.а,/мг.2. Фракционирование в двухфазной системе полиэтиленгликоль-декстран.К 3300 мл полученного грубого экстракта добавляют 1095 мл 300 -ного раствора полиэтиленгликоля (ПЭГ, мол,мас. 20000 О) и 200 мл 200 -ного раствора декстрана Т. Полученную смесь перемешивают в течение 30 мин при помощи механической мешалки. Затем центрифугируют 40 мин при 9000 об./мин. Верхнюю фазу отбрасывают, э к нижней добавляют раствор, содержащий 0,4 М КС 1, 50 мМ трис-НС 1 (рН 8,3) и 60 -ный раствор ПЭГ (мол,мас, 20000 О), из расчета 8 об. этого раствора на 1 об нижней фазы. После 30 мин энергичного перемешивания вновь разделяют фазы центрифугированием (40 мин, 9000 об./мин) и отбрасывают верхнюю фазу. К нижней...
Способ изготовления куполообразных конструкций из фибробетона и устройство для его осуществления
Номер патента: 1624105
Опубликовано: 30.01.1991
Авторы: Гаврилов, Журий, Ромащенко
МПК: E04G 11/04
Метки: конструкций, куполообразных, фибробетона
...положение и располагаются вдоль линий ската купола, а нижнее магнитное иоле оставляют для предотвращения стекаиия фибр с вершины купола.Устройство для изготовления куполообразных конструкций из фибробетона сосгоит из надувной опалубки с верхней 1 а и нижней 16 оболочками, кольцевого основания 2, к которому крепятся оболочки надувной опалубки. Б кольцевом основании 2 имеются отверстия для подачи бетонной смеси в пространство между оболочками.Усройство содержит два магнита 3, соосиых с кольцевым основанием, два виброустройства 4 и два механизма 5 вертикальной подачи. Г 1 ри этом магниты 3 закрепленыы на виброустройствах 4, а последние установлены на механизмах 5 вертикальной подачи магнитов.6241 05 51015 20 25 30 формула изобретения...
Устройство для управления реверсивным электроприводом
Номер патента: 1603514
Опубликовано: 30.10.1990
Автор: Ромащенко
МПК: H02P 1/26
Метки: реверсивным, электроприводом
...электромагнитного пускателя с катушкой 6 электродвигатель подключается к силовой цепи и вращается в другом направлении. После подачи команды "Открыть" 30 или "Закрыть" исполнительный механизм, дойдя до конечного положения,4 размыкает контакты 11 или 12 концевыхвыключателей, при этом. разрываютсяцепи питания катушек 1 или 2 электромагнитных пускателей и они отключаются. Для того, чтобы остановить испол Электромагнитный пускатель срабатывает.и своим замыкающим контактом4 через диод 17, резистор 31, размы"кающий контакт 10 электромагнитного,пускателя с катушкой 2 обеспечиваетсамопитание оптотиристоров 24 и 25,Электромагнитный пускатель с катушкой 1 остается включенным после выключения ключа управления (контакта 21).Силовыми...
Система капельного орошения
Номер патента: 1551285
Опубликовано: 23.03.1990
Авторы: Куделя, Ромащенко, Шевченко
МПК: A01G 25/02
Метки: капельного, орошения
...Ж - 35, Раушская наб., д. 4/5 Производственно-издательскйй комбинат Патент, г, Ужгород, ул. Гагарина, 01Изобретение относится к сельскому хозяйству, в частности к системам капельногоорошения,Целью изобретения является повышениенадежности работы системы и снижение эксплуатационных затрат.На чертеже представлена схема системы.Система содержит закрытый бассейн-отстойник 1, в который выходят подземныелинейно-протяженные трубчатые фильтры 2,насосную станцию 3 и оросительную сеть смагистральным 4, распределительным 5 иоросительными 6 трубопроводами. На оросительных трубопроводах 6 установлены капельницы или микродождеватели 7. Трубчатыефильтры 2 уложены под землей вдоль берега водоисточника 8 (например, вдоль канала) ниже уровня грунтовых...
Устройство для подачи длинномерного материала в зону обработки
Номер патента: 1549650
Опубликовано: 15.03.1990
Авторы: Купченко, Ромащенко, Ставицкий
МПК: B21D 43/00
Метки: длинномерного, зону, подачи
...осью механизма 8 резки, при этом между шарнирами приводных роликов и шарнирами соответствующих им прижимных роликов устанавливается следующий зазор: между роликами 5 и 17 - й, между роликами 6 и 19 - (Ь - Лй), между роликами 7 И 18 - (ЬЬЦ, Заготовка перемещается роликом 5 в зону обработки между роликами 6 и 19, раздвигая их на величину ЛЙ, при этом между шарнирами роликов устанавливаются размеры, указанные на фиг. 4. Далее заготовка перемещается посредством ролика 6 в зону роликов 7 и 18, раздвигая их на величину ЛЙ с установкой между шарнирами размеров, указанных на фиг. 5, и обеспечивая надежное сцепление счетного ролика 18 с заготовкой за счет образующегося натяга, обусловленного различной длиной соответствующих плеч рычагов....
Антигеморрагическое средство “эмоксипин” для рассасывания внутриглазных кровоизлияний
Номер патента: 1537247
Опубликовано: 23.01.1990
Авторы: Гундорова, Ромащенко, Смирнов, Цыпин
МПК: A61K 31/4425, A61P 27/02
Метки: антигеморрагическое, внутриглазных, кровоизлияний, рассасывания, средство, эмоксипин
...мембран, так как перикиси, изменяя гидрофобность мембран, в частности лизосомальных, увеличивают их проницаемость, что вызывает утечку гидролитических ферментов. Таким образом, при травматическом гемофтальме в стекловидном теле существенно возрастают процессы перекисного окисления липидов, в результате чего накапливаются гидроперекиси и гидроперекисные радикалы, которые оказывают повреждающее действие на оболочки глаза. В результате чего повреждается наиболее важная система клетки - мембрана. Наряду с этим, при гемофтальме наблюдается метаболический ацидоз и гипоксия тканей глаза. Это, в свою очередь,53247 Формула изобретения Составите;в В. МостовойРедактор 1. Гербер Гс:ред И. Верее Корректор М. ШарошиТиоаж 480 ПодписноеВНИИПИ...
Гидравлический домкрат ромащенко
Номер патента: 1516460
Опубликовано: 23.10.1989
Автор: Ромащенко
МПК: B66F 3/24
Метки: гидравлический, домкрат, ромащенко
...Ромащенко состоит из корпуса 1, в котором размещен шток 2 с поршнем 3. В штоке 2 выполнена закрытая крышкой 4 ступенчатая полость 5, частично заполненная жидкостью 6. Ступенчатая полость 5 15 при помощи отверстий 7, размещенных в кольцевой выточке ясоединена со штоковой полостью 8. Яток 2 с поршнем 3 герметично уплотнены резиновыми кольцами 9, В нижней части корпус 2 О снабжен крышкой 10, образующей с поршнем полость Асообщенную с отверсти" ем 11. Ступенчатая полость 5 в верхней части герметично закрыта пробкой 12. 25Домкрат работает следующим образом.При подаче жидкости под давлением через отверстие 11 в полость А перемещается поршень 3 и при этом уменьшается объем штоковой полости 8, в свя О эи с чем в ней повышается давление и масло с...
Устройство набора номера
Номер патента: 1497608
Опубликовано: 30.07.1989
Авторы: Капустин, Ромащенко, Тинкер, Чернявский
МПК: G05B 19/08
...20 становится на самопитание, а своим пе реключающим контактом 21 подготавливает управляющую шину 8 для управления оптроном 13 следующего разряда, При этом остается включенным фототиристор 16 в первом разряде. 30Для набора цифры в следующем разряде производят второе нажатие кнопки 11 набора цифр в соответствующем канале 3 набора цифры. При этом включается одновременно реле 1 общей 35 блокировки и излучающий диод 15 оптрона 13. Фототиристор 17 открывается кодовая шина 1 О подключается к "минусу" источника питания, и в блоке 6 цифровой индикации во втором разря де высвечивается набранная цифра. Пе" реключающий контакт 2 реле 1 общей блокировки подключает конденсатор 22 через резистор 23 к "плюсу" источника питания через замыкающий...
Регулируемый ограничитель давления
Номер патента: 1481555
Опубликовано: 23.05.1989
Авторы: Гончаров, Ромащенко
МПК: F16F 15/00
Метки: давления, ограничитель, регулируемый
...повышение надежности работы Огра цичРтел 51 давления.1-а фиг.представлен регулируемый ограцичитсль давления, разрез; ца фцг. 2 - сечение А - А ца фиг. 1.Регулируемый ограничитель содержит установленный ц у(аткс напорной мдгистралилроссслпру)оцгци элемс)гг 2 с механизмом 3 у(рдВ,1 с 1111, 10.О 1 ь 1 ур( Вл(.нР 1 я кО - тОрого Образове 1 це( 11) втвитс,1 ьнь 1 м э,смсцтом 5. Дрослиру)ОН.1(Р ЭлемИ( 2 имеет 1(с рс Оро,еки б и рд 11 рм"10 ня 0 лс)Сги 51 7. Играни Нтсль р:1д сдун)пнм образом.При с)гкры сии 1(и),Ого Органа (цс и)- к а 3 а ц ), м сн О В л с ц ц ( ) 1 0 ц (11 11 11( т О (1 1 и3 а регулируеть)м Ограничителем ле)влсР(и 51, давление в ма(истрдлцНжаетн. 11 ри этсгм чувствительный элемп 5 механизма 3 управ,1(.НР 51 р( 111 пруст...
Зубчатый венец
Номер патента: 1481524
Опубликовано: 23.05.1989
Авторы: Дубин, Лукичев, Похилов, Ромащенко, Финиченко, Чернышев
МПК: F16D 3/18
...состоит из дуги окружности АВ идвух отрезков АС и ВР, наклоненных коси вращения под углом у. Наличие такой цетрирующей поверхности при пространственной модификации позволяет добитьсяполного центрирования, стабилизации условий зацепления, так как точность и форма центрируюшей поверхности 2 соответствует модификации боковых поверхностейзубьев 1. Это повышает долговечность зацепления зубьев муфт за счет указанногоулучшения условий их эксплуатации. гаУ=созр 40 где- параметр поверхности при угловых перемещениях оси заготовки. Следовательно, 45Огибающая семейства запишется следующей системой уравнений; г,(Х 1 )+(У 1 ):- г,Таким образом, после исклк чения в уравнениях огибающей параметра 1 получается уравнение окружности с радиусом,...
Устройство для исследования стекловидного тела глаза
Номер патента: 1449110
Опубликовано: 07.01.1989
Авторы: Каган, Макарова, Малаев, Розенфельд, Ромащенко
МПК: A61B 3/10
Метки: глаза, исследования, стекловидного, тела
...в единицах интенсивности светового потока. Канал питанияи измерит."льный канал подключаютсясоответственно к источникам 4 света(2) 1,1-где В - абсогютный: оэффнциент цепрозрачности",о".носительный меридиональныйкоэффициент непрозрачностипо -му меридиану;меридиоцаль ая интенсивность Ь1 выходящего светового потока и пакетам фотоэлементов 5 через коммутатор 11.Работа с устройством осуществляется следующим образом.Устройство прикладывают к исследуемому глазу так, чтобы оно контактировало со склерой своей контактной поверхностью 2, причем источники 4 света и фотоэлементы 5 ориентируют попарно по часовым меридианам глазного яблока. Далее включают внешнюл электрическую цепь, усилитель 9 устанавливают в режим усиления Фототока. Посредством...
Устройство контроля уровня электропроводных жидкостей
Номер патента: 1448210
Опубликовано: 30.12.1988
Авторы: Ромащенко, Теняков, Чернявский
МПК: G01F 23/24
Метки: жидкостей, уровня, электропроводных
...схемаустройства контроля уровня электропроводных жидкостей,Устройство содержит сточник питания переменного токашинами 1 и2, контактные электроды 3 и 4, сосуд 5 с электропроводной жидкостью,тиристор б с нагрузкой 7 в цепи анода, диод 8, цепочку из резистора 9и конденсатора 10, соединяющую контактный электрод 3 с управляющимэлектродом тиристора 6. При этом катод диода соединен с управляющимэлектродом тиристора, а анод - с катодом тиристора и одной шиной источника питания переменного тока.Другая шйна источника питания переменного тока заземлена и соединенас нагрузкой и вторым контактным электродом.Устройство работает следующим 35образом.Если уровень жидкости в сосуде5 йяже контактных электродов 3 и 4,.то цепь управлякщего...
Устройство измерения разнополярных приращений параметра
Номер патента: 1430754
Опубликовано: 15.10.1988
Автор: Ромащенко
МПК: G01D 5/165
Метки: параметра, приращений, разнополярных
...резистора 11 реохордя1 и цифрового измерительного грибора 12, 1,ремцьчи рс 1 отс р 11 в и стл - вс й измертсльц и с. "ц. 1 с.;езуе-ся .ц:я устдновки ц,с:1 о Нд 1 ция и-ясряемых прирдш:".:И 1 УСтРОйСтВО П,С; ТДС т СЛ ЦУсщИ.1 б р я .О м,ТОк Влбу(кдс,1 ия в кд ".Упк у :1 ск 1 Гл м,1.цитцсй муфты 6 по,ссс тс я цлстсяццл 13 ТЕЧЕНИЕ Оц рс;ЕЛ ННС 1 с Иц Т рц 11 Л 1Э 1 ремени (1 - 2 и;.1 3 миц), и 1 ичиця которогл завис 1", т скс рссти измеце -ния параметра и 11 рсд 11 ят(я про грдмвмным б:1 оком 10, Б зт;,и о:1 уч;е движок 5 реохордд 1 рз элктрлмд 1 цит -цук муфту 6 сос 1 и сс(ц с. 1 сосм 4, и лцперемещается пс рсх ",;су как вц рд 0(рос тдрамтря дк и влево (сциж -цие измеряемогс п;рямтрд). Г 1 рмш- ци движка 5 ре хорда пр, ис:хо;сит в 2 Э...
Способ получения стабилизированной формы папаина
Номер патента: 1421770
Опубликовано: 07.09.1988
Авторы: Абуладзе, Гоциридзе, Еркомаишвили, Максименко, Надирашвили, Ромащенко, Смирнов, Торчилин, Чантурия
МПК: C12N 11/08
Метки: папаина, стабилизированной, формы
...инкубируютс папаином и проводят обработку боргидратом натрия. Составитель С, Техред М,Морге Мельниковаитал Корректор М.Васильева Редактор В,Данко Заказ 4391/25 Тираж 520 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно"полигргфическое предприятие, г, Ужгород, ул. Проекткгя, 4 Изобретение относится к медицине,а именно к биомедицинской химии, икасается способа получения стабилизированной формы папаина,5Цель изобретения - повышение специфичной активности.П.р и м е р 1. 100 мг альдегидгдекстрана (АД) растворяют в 3 мл,0,02 М фосфатного буфера рН 6,0 и добавляют 24 мг цистеина (Ц) в 1 мл того же буфера. Молярное соотношениеАД:Ц1:100. Через 10 мин...
Способ лечения острой сосудистой патологии глаз
Номер патента: 1410973
Опубликовано: 23.07.1988
Авторы: Благодатный, Денисов, Ромащенко
МПК: A61F 9/00
Метки: глаз, лечения, острой, патологии, сосудистой
...госпитализирован, При поступлении острота зрения - 0,08. В стекловидном теле обширное кровоизлияние, детали глазного дна не видны. Через 30 мин после поступления подвергнут лечению по предлагаемой методике, В нижне-наружный угол глазницы ввели обычную металлическую иглу длиной до 40 мм внутренним диаметром 0,3 мм с мандреном до 0,3 мм в диаметре на глубину до 3,5 - 4 см по направлению к основанию орбиты. Иглу по мандрену вывели, оставив его конец в ретробульбарном пространстве, по ходу мандрена ввели мягкий полихлорвиниловый катетер с внутренним диаметром 0,35 мм, наружным 0,6 мм, мандрен удалили. Через катетер введено 5 мл охлажденного раствора стрептодеказы. В просвет катетера вставлен тонкий игольчатый электрод, Параллельно на...
Номеронабиратель
Номер патента: 1401440
Опубликовано: 07.06.1988
Авторы: Капустин, Ромащенко, Чернявский
МПК: G05B 19/08
Метки: номеронабиратель
...питания подается на соответствующий вход цифрового индикатора в разряде 8 единиц, вызвав свечение соответствующей цифры.При отпускании кнопки 10 обмотка4 второго реле будет расшунтирована,оно срабатывает, замыкающим контактом5 подключает отрицательную шину 29источника питания к первым контактам11 кнопки 10 и размыкает контакт 6,подготовив схему к подаче команды"Сброс",При этом в случае несраратываниясоответствующего исполнительногореле на сбответствующей кодовой шине19 разряда единиц исчезает напряжение и на блоке цифр разряда 8 единицсоответствующая цифра гаснет, информируя о неисправности.Для сброса набранного номера необходимо третье кратковременное нажатие любой кнопки 10, При этом черезсоответствующий диод второй...
Устройство для управления реверсивным электроприводом
Номер патента: 1394380
Опубликовано: 07.05.1988
Автор: Ромащенко
МПК: H02P 1/26
Метки: реверсивным, электроприводом
...и своим замыкающим контактом 3 в цепи светодиодов 36 и 37через резистор 21 и диод 17 обеспечивает самопитание, т,е. оптотирис-,торы 30 и 31 и первый магнитный пускатель остаются включенными послевозврата ключа 23 управления в нейтральное положение,При повороте ключа 23 управленияпротив часовой стрелки подается команда "Закрыть" и однополупериодныйток отрицательной полярности будетпротекать по цепи: нуль источникапитания, светодиоды 38 и 39 оптотиристоров 32 и 33, резистор 20, диод 16, замыкающий контакт 25 ключа 23 управления, диод 13, размыкающий контакт 5 первого магнитного пускателя, размыкающий контакт 11 концевого выключателя, фаза источника питания, В положительный полулериод управляющий ток светодиодов 38 и 39 поддерживается...
