Устройство для измерения амплитудной модуляции частотно модулированных сигналов

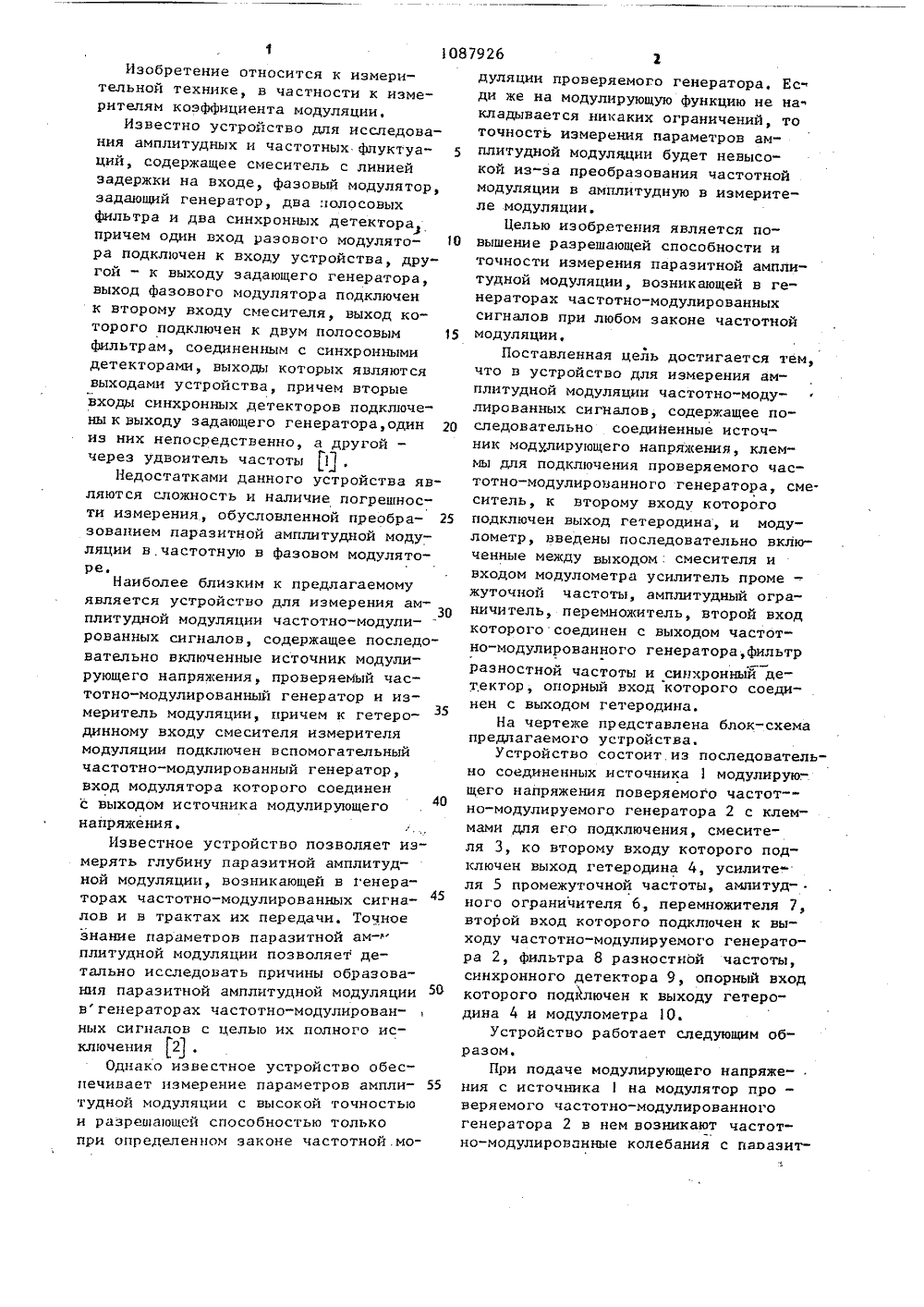

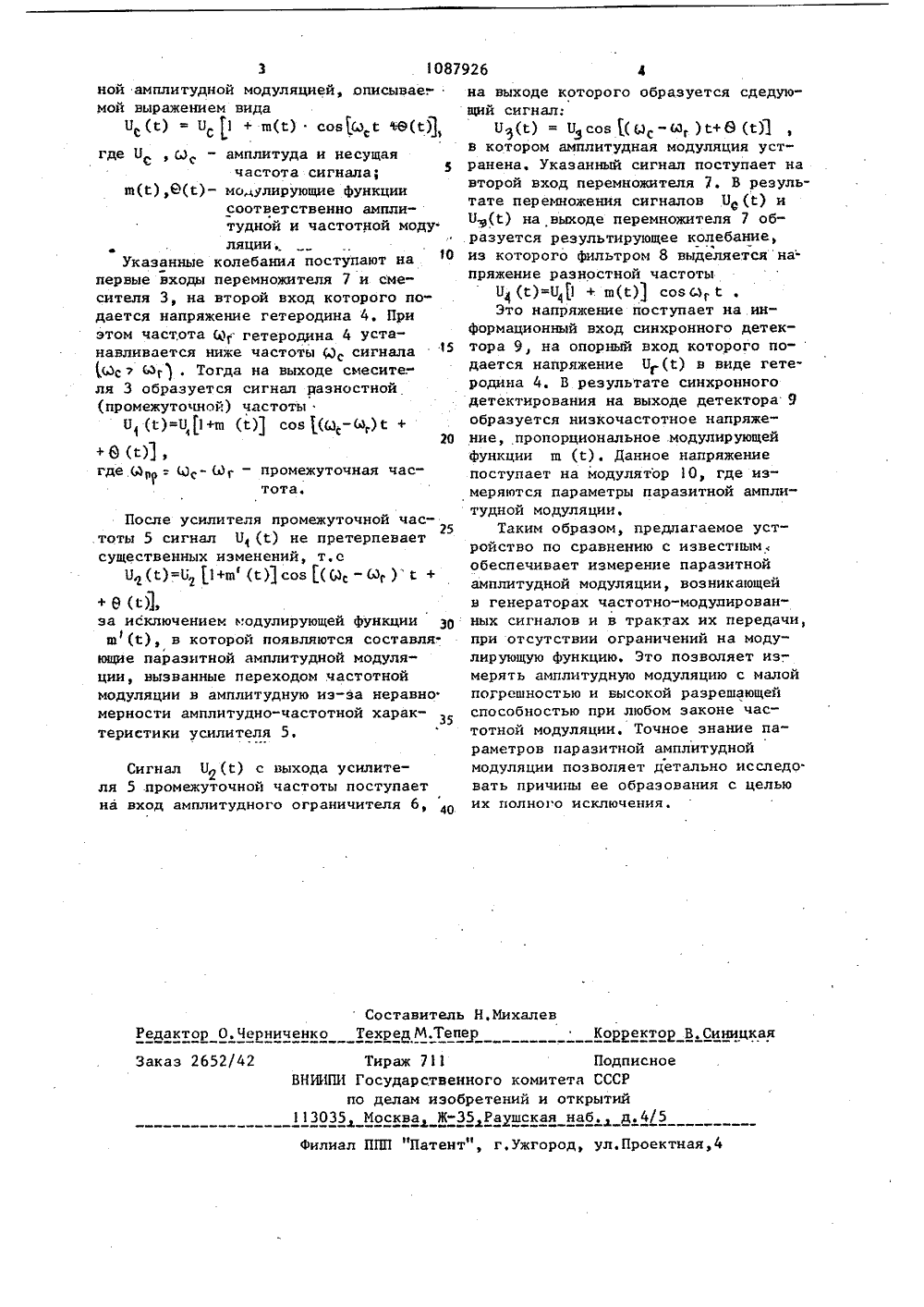

СО 103 СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ц С 01 К 29/О О Е ИЭОБРЕ СВИДЕТЕЛЬСТВУ СА РСИ СУДАРСТВЕННЫЙ КОМИТЕТ СССО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) 1. Авторское свидетельство СССР У 646271, кл. С 01 К 29/00, 1978.2. Авторское свидетельство СССР Р 451024, кл. С 01 К 29/06, 1974 ( прототип).(54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АМи 1 ИТУДНОЙ МОДУЛЯЦИИ ЧАСТОТНО-МОДУЖ 1 РОВАННЪХ СИГНА 110 В, содержащее после довательно соединенные источник модулирующего напряжения, клеммы для под" ключения проверяемого частотно-модулированного генератора, смеситель,к второму входу которого подключенвыход гетеродина, и модулометр, о тл и ч а ю щ е е с я тем, что, сцелью повышения разрешающей способности и точности измерения, в неговведены последовательно включенныемежду выходом смесителя и входом модулометра усилитель промежуточнойчастоты, амплитудный ограничитель, перемножитель, второй вход которого соединен с выходом частотно-модулированного генератора, фильтр разностнойчастоты и синхронный детектор, опорный вход которого соединен с выходом гетеродина.Изобретение относится к измерительной технике, в частности к измерителям коэффициента модуляции,Известно устройство для исследования амплитудных и частотных флуктуаций, содержащее смеситель с линиейзадержки на входе, фазовый модулятор,задающий генератор, два паласовыхфильтра и два синхронных детектора3причем один вход разового модулятора подключен к входу устройства, другой - к выходу задающего генератора,выход фазового модулятора подключенк второму входу смесителя, выход которого подключен к двум паласовым 15фильтрам, соединенным с синхроннымидетекторами, выходы которых являютсявыходами устройства, причем вторыевходы синхронных детекторов подключены к выходу задающего генератора, один 20из них непосредственно, а другой -через удвоитель частоты 11,Недостатками данного устройства являются сложность и наличие погрешности измерения, обусловленной преобразовапием паразитной амплитудной модуляции в,частотную в фазовом модулятореНаиболее близким к предлагаемомуявляется устройство для измерения амЗОплитудной модуляции частотно-модулированных сигналов, содержащее последовательно включенные источник модулирующего напряжения, проверяемый частотно-модулированный генератор и измеритель модуляции, причем к гетеродинному входу смесителя измерителямодуляции подключен вспомогательныйчастотно-модулированный генератор,вход модулятора которого соединенс выходом источника модулирующегонапряжения.Известное устройство позволяет измерять глубину паразитной амплитудной модуляции, возникающей в 1 енераторах частотно-модулированных сигналов и в трактах их передачи, Точноезнание параметров паразитной ам-плитудной модуляции позволяет детально исследовать причины образования паразитной амплитудной модуляции 50в генераторах частотно-модулированных сигналов с целью их полного исключения 2,Однако известное устройство обеспечивает измерение параметров амплитудной модуляции с высокой точностьюи разрешающей способностью толькопри определенном законе частотной.модуляции проверяемого генератора. Ес" ди же на модулирующую функцию не на кладывается никаких ограничений, то точность измерения параметров амплитудной модуляции будет невысокой из-за преобразования частотной модуляции в амплитудную в измерителе модуляции.Целью изобретения является повышение разрешающей способности и точности измерения паразитной амплитудной модуляции, возникающей в генераторах частотно-модулированных сигналов при любом законе частотной модуляции.Поставленная цель достигается тем, что в устройство для измерения амплитудной модуляции частотно-модулированных сигналов, содержащее последовательно соединенные источник модулирующего напряжения, клеммы для подключения проверяемого частотно-модулированного генератора, смеситель, к второму входу которого подключен выход гетеродина, и модулометр, введены последовательно включенные между выходом: смесителя и входом модулометра усилитель проме - жуточной частоты, амплитудный ограничитель, перемножитель, второй вход которого соединен с выходом частотно-модулированного генератора, фильтрРазностной частоты и синхронный детектор, опорный вход которого соединен с выходом гетеродина.На чертеже представлена блок-схема предлагаемого устройства.Устройство состоит,иэ последовательно соединенных источника 1 модулирую.- щего напряжения поверяемого частот-" но-модулируемого генератора 2 с клеммами для его подключения, смесителя 3, ко второму входу которого подключен выход гетеродина 4, усилите ля 5 промежуточной частоты, амлитуд- . ного ограничителя б, перемножителя 7, второй вход которого подключен к выходу частотна-модулируемого генератора 2, фильтра 8 разностной частоты, синхронного детектора 9, опорный вход которого подключен к выходу гетеро" дина 4 и модулометра 10.Устройство работает следующим образом.При подаче модулирующего напряжения с источника 1 на модулятор про - веряемого частотно-модулированного генератора 2 в нем возникают частотно-модулированные колебания с паваэит
