Номер патента: 1415079

Авторы: Белов, Иванов, Каменцев, Некрасов, Рудяк

ZIP архив

Текст

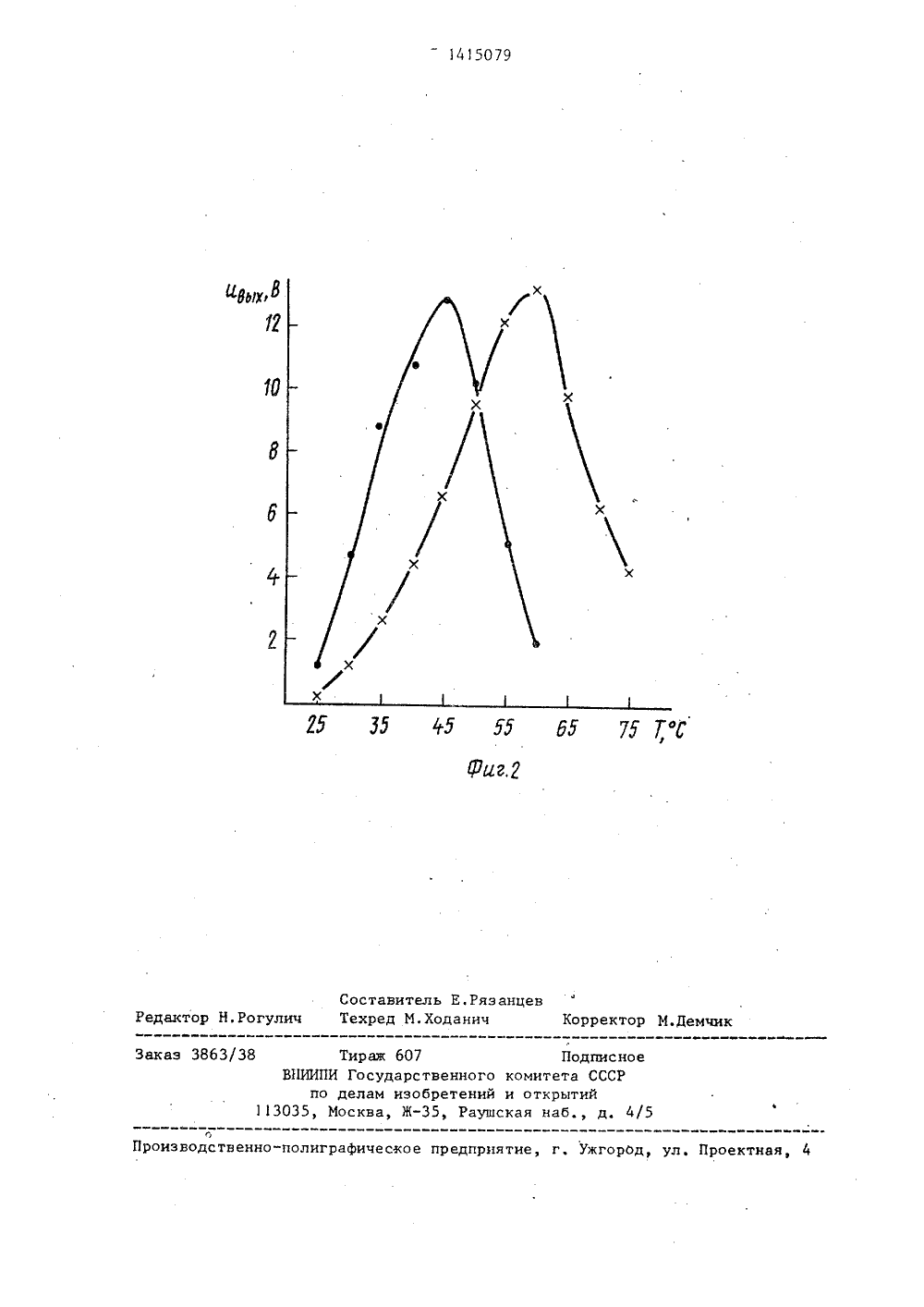

) (11) 1)4 601 К 73 ОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ Г ЗОБРЕТЕНИ ДЕТЕЛЬСТ ВТОРСНОМ сов Зеге асок и о е с испо енный униктно- втоматиВ,П.КРудяк(57) Изобрконтроля тпольэ ов аноты и сиги ТОР ТЕМПЕРА тение относи мпературы и в системах т ализации. Извеуры в виде ТУРЫтся к технике может быть исепловой защистны индикатоплавких металры ра(71) Калининский государст итет и Центральное про конструкторское бюро "Спецка"(56) Малов ВВ. Пьеэорезончики, - М.: Энергия, 1978.Авторское свидетельствоВ 798509, кл. С 01 К 7/38,лических вставок, кону ра,термочувствительных кр блученных кристаллов, а такж льэованнем изменения магнитных свойств ферромагнитных материалов. Известно ишироко используется применение пьезотрансформаторов для преобразованияэлектрических сигналов. Установленосвойство экстремальной зависимостивыходного напряжения пьезотрансформатора, включенного по схеме беэ обратной связи, от температуры при постоянной .частоте питающего напряжения.Этот эффект используется для индикации достижения определенной температуры. Преимуществами такого применения являются простота конструкциииндикатора, дистанционность и непрерывность контроля, а также воэможность многократного использованияустройства. 2 ил.Изобретение относится к технике контроля температуры тепловых процессов и может бытьиспользовано для тепловой защиты и в устройствах пожарной сигнализации.5На фиг. 1 изображена блок"схема индикатора температуры; на фиг.2 - график зависимости выходного напряжения стандартного пьезотрансформатора от температуры для двух значений частоты питающего напряженияБлок-схема содержит пьезотрансформаторы 1 и 2 с различными температурами, соответствующими максимумам 15 выходных сигналов на частоте питания, газоразрядные лампы 3 и 4, блок 5 питания.В основе работы предлагаемого устройства лежит эффект экстремальной 2 О зависимости выходного напряжения пьезотрансформатора, включенного беэ обратной связи, от температуры при постоянной частоте питающего напряжения. Использование двух пьезотрансформато ров, включенных в цепь. питания последбвательно через гаэораэрядную лампу, повышает надежность контроля температуры. Устройство работает следующим образом.При достижении температуры, соответствующей пьезорезонансу пьезо" трансформатора 1, его выходной сигнал достигает максимума и зажигается лампа 3. При этом начинает работать пьеэотрансформатор 2, однако преобразуемое им напряжение не достаточно дпя зажигания лампы 4. Прй дальнейшем росте температуры достигается максимум сигнала второго пьезотрансформатора 2 и зажигается лампа 4. Зажженные лампы 3 и 4 служат сигналами о достижении соответствующих температур. При необходимости может быть использована дополнительная схе" ма регистрации.В предлагаемом устройстве используется стандартный пьезотрансформа" тор, выполненный из материала ЦТБСс легирующими добавками.Формула изобретенияПрименение пьеэотрансформатора вкачестве индикатора температуры,/5 1303 Проектн оизводственно-полиграфическое предприятие, г. Ужг Государстведелам изобрет осква, Ж,Подписноекомитета СССРи открытийкая наб., д, 4

Смотреть

Заявка

4084386, 07.07.1986

КАЛИНИНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ, ЦЕНТРАЛЬНОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ БЮРО "СПЕЦАВТОМАТИКА"

БЕЛОВ НИКОЛАЙ ВЛАДИМИРОВИЧ, ИВАНОВ ВЛАДИМИР ПЕТРОВИЧ, КАМЕНЦЕВ ВЛАДИМИР ПЕТРОВИЧ, НЕКРАСОВ АЛЕКСАНДР ВИКТОРОВИЧ, РУДЯК ВЛАДИМИР МОИСЕЕВИЧ

МПК / Метки

МПК: G01K 7/32

Метки: индикатор, температуры

Опубликовано: 07.08.1988

Код ссылки

<a href="https://patents.su/3-1415079-indikator-temperatury.html" target="_blank" rel="follow" title="База патентов СССР">Индикатор температуры</a>
