Федоров

Номер патента: 1161106

Опубликовано: 15.06.1985

Авторы: Копаева, Федоров

МПК: A61F 9/007

Метки: глаза, лечения, отдела, переднего, стафилом, хирургического

...краям с клер альных надрезов накладывают два двойных провизорных шва и разводят их в стороны. Участок, ограниченный окаймляющими разрезами, иссекают, завязывают провизорными швами 4 и ушивают с образованием линейного шва, Делают непрерь 1 вный шов на конъюнктнву. Роговица 3 приобретает конусовидную форму.Трепаном 9,0 выкраивают сквозной участок мутной роговицы 3 и замещают его прозрачным трансплантатом того же размера, полученным из неконсервированного трупного глаза. Донорскую роговицу фиксируют нейлоно. вым швом 10 - О.Пример. Больной С. 42 года. В носовойполовине левого глаза по горизонтальному меридиану имелись прилегающие истонченные стафиломы склеры и мутной роговицы, которые затрудняли смыкание век, часто эрозировались.После...

Номер патента: 1159992

Опубликовано: 07.06.1985

Авторы: Женусов, Козлов, Туякбаев, Федоров

МПК: E03B 3/18

Метки: водозаборной, скважины, фильтр

...водозаборной магистрали,На чертеже изображен предлагаемый фильтр.Фильтр состоит из нижней секции 1, расположенной в пределах нижнего напорного пласта, и верхней секции 2, расположенной против верхнего безнапорного. Нижняя секция соединена с верхней через перегородку 3 с отверстием и трубу 4, расположенную в водонепроницаемом пласте. На наружной поверхности последней расположен разобщающий пласты пакер, представляющий собой набор резиновых колец 5 и втулок 6, причем наружный диаметр колец в свободном состоянии больше диаметра скважины. Набор колец и втулок зажимается гайкой 7.В отверстии перегородки 3 ввернут эжекционный узел, в виде патрубка 8 с суженным выходным концом, расположенным в верхней секции. Последняя соединяется на...

Номер патента: 1159986

Опубликовано: 07.06.1985

Авторы: Громов, Крупченко, Федоров

МПК: E02F 3/413

Метки: ковш, породопогрузочной

...на ручной труд по очистке челюстей ковша от налипшей породы.Цель изобретения - повышение эффективности работы за счет лучшей очистки челюстей от грунта.Указанная цель достигается тем, что ковш породопогрузочной машины, включающий челюсти с днищем, цапфу, полость которой сообщена с полостью челюстей и с наружным пространством, шарнирно соединенную с рукоятью погрузочной машины и с каждой челюстью, гидроцилиндр поворота челюстей в вертикальной плоскости относительно рукояти и гидроцилиндр поворота челюстей в горизонтальной плоскости относительно цапфы, снабжен выталкивающим механизмом, выполненным в виде рамы с пластиной, при этом рама шарнирно соединена с цапфой и посредством тяг - с рукоятью, причем днища челюстей выполнены по дуге...

Номер патента: 1159866

Опубликовано: 07.06.1985

Авторы: Гиндин, Соловейчик, Федоров, Шварц, Шенберг

МПК: B65G 69/20

Метки: лесосплава, наплавное, сооружение

...сооружения в рабочем режиме (условно показано положение элементов при транспортировании или зимнем хранении); на фиг. 4 - разрез А - А на фиг. 3.Наплавное сооружение (сортировочный коридор) состоит из отдельных секций (модулей), каждая из которых содержит четыре бочкообразных понтона 1, расположенных по концам под двумя продольными мостами 2. Мосты 2 соединены между собой парой поперечных мостов 3. Вдоль всех мостов йроходят деревянные настилы 4. Узел соединения выполнен из нижних 5 тяг, образующих объединенные в единое целое две параллельно расположенные трапеции,у которых горизонтальные стороны тяги расположены параллельно горизонту воды, верхние тяги 6 оборудованы дополнительным узлом крепления для диагонали 7 и деревянным...

Номер патента: 1159865

Опубликовано: 07.06.1985

Авторы: Бибельник, Кондрашова, Федоров

МПК: B65G 69/20

Метки: бревен, гидравлического, гидротехнические, лесосплавный, лоток, напорные, пучков, сооружения, транспортирования

...к значительному воздействию пучков бревен на стенки лотка и к их интенсивному истиранию. Цель изобретения - уменьшение расхода воды и длины лотка, снижение материало-. емкости и стоимости строительства, а также затрат на ремонтные работы на основном участке.Указанная цель достигается тем, что лесосплавный лоток для гидравлического 25 транспортирования пучков бревен через напорные гидротехнические сооружения, содержащий основной и подходные участки, снабжен водобойными стенками, расположенными на дне основного участка.На фиг. 1 изображен лоток, вид в плане; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Лесосплавный лоток состоит из верхнего 1 и нижнего 2 подходных участков и основного участка 3. На дне 4...

Номер патента: 1159519

Опубликовано: 07.06.1985

Авторы: Егоров, Руденко, Созинов, Федоров

МПК: A01G 25/09

Метки: дождевальной, многоопорной, тележками

...порядка следования фаз с контактами 3, замыкающимися при задании перемещения машины вперед, и контактами 4, замыкающимися при задании перемещения машины назад, пусковое устройство 5, содержащее одновременно с устройством 2 изменения порядка следования фаз времязадающие элементы 6 - 8, число которых определяется числом включае-. мых в процессе пуска групп приводных электродвигателей. Это оборудование установлено в центральной части 9 машины.В состав системы входят также пускатели 10, приводные электродвигатели 11 и датчики 12 углового сме 1 цения соседних 30 тележек 13 машины.Электрооборудование промежуточных тележек соединено с электрооборудованием центральной части машины многопроводной кабельной линией с проводами питания 14 - 16 и...

Номер патента: 1159517

Опубликовано: 07.06.1985

Авторы: Егоров, Руденко, Федоров

МПК: A01G 25/00

Метки: дождевальной, защиты, многоопорной, приводных, пуска, электродвигателей

...из выходов задатчика 4 режимов, а входы локальных блоков 8 концевых тележек подключены к выходам блока 6 импульсных таймеров.Задатчик 4 режимов содержит (фиг. 2) переключатель 9 задания направления движения машины, кнопку 10 пуска, реле 11 блокировки, а также программный блок с выходами выдержек времени на включение приводных электродвигателей, в состав которого входит блок 12 питания, генератор 13 импульсов, блок 14 установки нулей, счетчик 15 импульсов, дешифратор 16, исполнительные элементы 17, 18 и 19. Выходами задатчика 4 режимов являются цепибез выдержки времени,служащие для управления блоком 3 направления движения и одной из групп локальных блоков 7 промежуточных тележек, а также цепи 11, 111 и 1 У с выдержками времени,...

Номер патента: 1079001

Опубликовано: 07.06.1985

Авторы: Алексеев, Колобов, Никитин, Панев, Пятов, Терехова, Федоров

МПК: F15B 11/04, F15B 11/16, F15B 11/17 ...

Метки: гидропривод, лесозаготовительной

...в виде насо"сов 1 и 2, гидрораспределители 3и 4, гидродвигатели 5 привода стрелы, гидродвигатель 6 привода рукояти, гидродвигатель 7 механизмаповорота, гидродвигатель 8 механизма валки дерева, гидродвигатель 9механизма захвата дерева, гидродвигатели 10 и 1 механизма срезания,разгрузочные клапаны 12,13, 14,напорный золотник 15, основной идополнительный обратные клапаны 16и 17, бак 18, магистрали 19 и 20,нагнетания, магистраль:21 слива.Насос 1 соединен магистралью 19нагнетания через гидрораспределитель 3 с рабочими магистралями 22и 23 гидродвигателя 7 механизма поворота, с рабочими магистралями 24и 25 гидродвигателя 6 привода рукояти, с рабочими магистралями 26 и27 гидродвигателя 10 механизма срезания. Насос 2 соединен магист-.,ралью 20...

Номер патента: 1158464

Опубликовано: 30.05.1985

Авторы: Голубев, Горышин, Гуцко, Ионов, Кулагин, Марков, Саруханов, Сахиниди, Федоров, Шалаев

МПК: B65G 67/42

Метки: опрокидыватель, рельсового, средства, транспортного

...пути 3 и привода поворота 4,Платформа 2 смонтирована на опорной раме 1 с возможностью поворота вокругшарнира 5, размещенногоо оси пути3.На поворотной платформе 2 размещены захваты б для фиксации вагонетки7. Под опорной рамой 1 размещен гидроцилиндр 8, состоящий из подвижногокорпуса 9 и неподвижного штока 10.Неподвижный шток 10 гидроцилиндра 8связан через трубопроводы 11 и распределитель 12 с гидроаккумулятором13 и компенсатором 14 утечки рабочейжидкости. На одной оси с шарниром 5посажена зубчатая шестерня 15, сцепленная с рейкой 1 б, закрепленной накорпуса 9 гидроцилиндра 8. В верхнейчасти опорной рамы 1 размещены упоры1.Устройство работает следующим образом.Поданная в опрокидыватель вагонетка останавливается и фиксируется...

Номер патента: 1158289

Опубликовано: 30.05.1985

Авторы: Горун, Крылов, Платонов, Федоров

МПК: B22D 39/00

Метки: разливки, расплава

...которого соединен с блоком 4, шунт 7, датчик 8 напряжения на насосе и датчик 9 тока насоса, соединенные с сумматором 1 О, выход которого подключен к интегратору б расхода, Устройство содержит также заливочную емкость 11.Задатчик 3 дозы предс.танляет собой, например, отградуиронанный переменный резистор. Блок 4 представляет собой источник питания, например, с фвзоимпульсным тиристорным управлением, Задвтчик 5 повторяемости цикла - это программное устройство, состоящее, например, иэ электродвигателя с редуктором и вращающегося барабана с контактами. Интегратор 6 расхода представляет собой усилитель (выполненный на транзисторах или микросхемах), на входе которого находится резистор, а н цепи обратной связи - конденсатор. Датчик 9 тока...

Номер патента: 1157624

Опубликовано: 23.05.1985

Авторы: Титаренко, Федоров, Шинкаренко

МПК: H02K 41/025

Метки: асинхронного, двигателя, линейного, механической, характеристики, экспериментального

...значения индукции.На фиг. 1 представлена схема установки для реализации способа, нафиг. 2 - общая компоновка двигателя, характеристики которого подлежатопределению.Индуктор 1 линейного асинхронного двигателя своей рабочей обмоткой2 подключен к источнику 3 питания.Вторичный элемент 4 подсоединен кдатчику 5 усилий. На поверхностивторичного элемента расположены датчики индукции 6 подключенные к регистрирующему прибору 7,В основу способа положена аналогия протекания электромагнитныхпроцессов, происходящих при включении обмоток двигателя с заторможенным вторичным элементом, и электромагнитных явлений, возникающих привходе элементарных участков вторичного элемента в активную зону линейного двигателя,Рассмотрим элементарный участок Ьх...

Номер патента: 1157570

Опубликовано: 23.05.1985

Авторы: Ершихин, Рабинович, Федоров

МПК: G11B 5/127

Метки: блока, головок, магнитных

...в виде цанги, конусообразный толкатель которой связан с приводным винтом, кроме того, устройство содержит цилиндрический фиксатор, расположенный в полости основания, по разные стороны кото 1 йй расположены две пары пластин с базовыми боковыми поверхностями.На чертеже представлено устройство для изготовления блока магнитных головок.Устройство содержит основание 1, на котором с помощью винтов 2 и штифтов 3 закреплены боковые и продольные упоры 4. Расстояние между базовыми боковыми поверхностями 5 упоров 4 равно заданному расстоянию А между соответствующими краями дорожек записи на магнитной ленте. Разжимная пластина в виде цанги 6 имеет толкатель 7, упирающийся своим конусным концом 8 в губки 9 цанги 6. На другом конце толкатель 7...

Номер патента: 1157555

Опубликовано: 23.05.1985

Авторы: Болдырев, Исаков, Кротов, Нигматуллин, Федоров, Шияпов

МПК: C08C 2/06, G05D 27/00

Метки: выделения, каучука, процессом, синтетического

...на агрегаты выделения, состоящего из датчика 22 расхода, регулятора 23, клапана 24. 50Кроме того, в систему управления входят датчики тока 25 и числа обоРотов вала 26 экспеллера 5, датчики тока 27 и числа оборотов вала 28 экспандера 6, блок 29 РеГУлиРования 55 приведенной мощности агрегатов выделения и датчик 30 показателя РН пульпы каучука. Параметрами, характеризующими эф- фективность работы агрегатов вьщеления, являются ток Т на червячном валу и число оборотов и, которые опре-, деляют производительность (пропускную способность) по каучуку экспеллера и экспандера.Для характеристики пропускной способности агрегатов берется произведение этих двух параметров - приведенная мощность агрегатов И, Установлено, что при уменьшении величины...

Номер патента: 1157411

Опубликовано: 23.05.1985

Авторы: Смирнов, Федоров

МПК: G01N 19/10

Метки: влажности, волокнистых

...измерения влажности засчет устранения ошибки, связанной сплотностью материала в устройстве,при упрощении его конструкции.Поставленная цель достигаетсятем, что при способе измерения влажности волокнистых материалов, заключающемся в измерении электрофизических характеристик пробы материалапостоянной массы с постоянным уплотнением, пробу материала разрыхляют,перемешивают и помещают в контейнерс постоянными размерами, выравниваютпо высоте верхнюю поверхность материала и полученнь:й слой анализируемогоматериала варьирующейся толщины сжимают до получения толщины этого слояпостоянной заданной величины, послечего по измеренным электрофизическимхарактеристикам определяют искомыйпараметр.При этом устройство для измерениявлажности...

Номер патента: 1157274

Опубликовано: 23.05.1985

Авторы: Епур, Федоров, Чернавский

МПК: F04B 35/04

Метки: компрессор

...клапан 7 снабжен пружиной 8 и размещен в головке 9 цищщдра 4, Там же установлен упругий элемент 30, связанный с пружиной 8 нагие. тательиого клапана 7. Поршень 5 снабжен пружиной 11. Головка 9 цилиндра 4 подклю чена к линии 12 нагнетания. Компрессор имееттакже линию 13 всасывания, В головке 9 цилиндра 4 доцолнительио установлен охватывающий пружину 8 нагнетательного клацала 7 стакан 14 и выполнены вэаимодейст. вующий со стаканом 14.улор 15 и сквозной канал 16, сообщенный с линиями 13 и 12 всасываиия и нагнетания компрессора соот. ветственно при помощи регулируемого вентиля 17 и капиллярной трубки 18, а уп. рутий элемент 30 связан с пружиной 8 п 3 е помощи стакана 34.Регулируемый вентиль содержит корпус 19, перегородку М,...

Номер патента: 1157090

Опубликовано: 23.05.1985

Авторы: Баталов, Мосалев, Мясоедова, Пишванов, Федоров

МПК: C21D 9/02, C21D 9/52

Метки: пружин, цилиндрических

...низкий кислородный потенциал, полностью исключающий окисление углерода смазки и углерода металла, Для осуществления процесса вполне подходят обычные атмосферы азотоводородного газа или атмосферы типа ПС 0-0,9 (1-6 Ж Н, 0-27 СО, остальное М и с точкой росы (-15)-(-50)С с добавками метана (природного газа) до содержания его в атмосфере 1-207.Добавкиприродного газа необходимы для перевода окислительньм компонентов (О, НО и СО) в вос11570 30 становительные по реакциям конверсии метана, Эти окислительные компоненты в рабочем пространстве образуются при разложении смазок, а также подсасываются через неплотности печи. Содержание метана в атмосфере предлагается увеличить до 20% по следующей причине: повьппен. ный углеродный потенциал...

Номер патента: 1156658

Опубликовано: 23.05.1985

Авторы: Воробьев, Рудин, Федоров

МПК: A61B 17/00, A61B 17/11

Метки: больных, колостомой, одноствольной, операции, реконструктивно-восстановительной

...оперирована по поводу рака прямой кишки с локализацией опухоли на 9 см от ануса. Больной выполнена операция - брюшно-анальная резекция прямой кишки с формированием одноствольнойконцевой сигмостомы. Причиной отказа от одномоментной сфинктеросохраняюшей операции у этой больной при выполнении радикальной операции были перифокальное воспаление и вскрытие просвета прямой кишки при выделении ее из окружающих тканей. Послеоперационный период протекал с нагноением в клетчатке пресакрального пространства. При поступлении в клинику через год после радикальной операции состояние больной удовлетворительное. Искусственный анус .функционирует непроизвольно, При пальцевом исследовании области промежности и влагалиша инфильтрации тканей и признаков...

Номер патента: 776101

Опубликовано: 15.05.1985

Авторы: Иванов, Лейбович, Сухарев, Федоров, Шушков

МПК: C30B 9/00, G05D 27/00

Метки: диаметра, кристалла

...Второйвход усилителя через аттенюатор 19подключен.к выходу основного интегратора 20, Выход усилителя 18 непосредственно соединен с интегратором 20. Для уменьшения ошибки оценивания сигнала производной следящей система 3 содержит дополнительйый интегратор 21, который подключен к входу основного интегратора 20..На фиг. 1 показаны также водоохлаждаемая камера 22, находящийсяв ней кристалл 23, выращиваемый изтигля 24 с расплавом, нагреватель25 с силовым блоком 26, электроприводы с регулятором 27 перемещенияи регулятором 28 вращения кристалла, с регулятором 29 перемещения ирегулятором 30 вращения тигля.Введены следующие обозначения;Ч иЪ у а - скорости перемещения, вращения кристалла и тиглясоответственно;С - температура нагревателя;.К...

Номер патента: 1156247

Опубликовано: 15.05.1985

Автор: Федоров

МПК: H03M 1/66

Метки: код-напряжение

...а выход - через повторитель 4 напряжения к выходнойшине 5 и второму выводу резистора 6обратной связи, первый вывод которого соединен с инвертирующим входомоперационного усилителя 2. Неинвертирующий вход операционного усилителя2 подключен к общей шине 7.На чертеже приведен также примервыполнения преобразователя 1 код-ток,содержащего последовательно соединенные резистивный делитель 8, которыйпо конструкции может быть идентиченрезистивной матрице 3, токовые ключи9, генераторы 10 тока и источник Еопорного напряжения, причем выходрезистивного делителя 8 соединен спервым выходом преобразователя 1код-ток, вторые выходы которого подключены к вторым выходам токовыхключей 9.Устройство работает следующимобразом,Пусть в исходном состоянии...

Номер патента: 1156217

Опубликовано: 15.05.1985

Автор: Федоров

МПК: H02M 7/10

Метки: выпрямитель, двухтактный, удвоением

...Пилипенко Заказ 3192/53 Тираж 646 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, 3-35, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к электротехнике и может быть использованодля питания повышенным напряжениемгруппы нагрузок различных по уровню потребляемой мощности,Цель изобретения - расширениеФункциональных возможностей.На чертеже представлена принципиальная схема выпрямителя,Выпрямитель содержит первую диодно-емкостную цепь с диодом 1 и конденсатором 2, вторую диодно-емкостную цепь с диодом 3 и конденсатором4, третью диодно-емкостную цепь сдиодом 5 и конденсатором 6, четвертую диодно-емкостную цепь с диодом7 и конденсатором 8. Все...

Номер патента: 1156168

Опубликовано: 15.05.1985

Авторы: Троицкий, Федоров, Юшков

МПК: H01J 65/04

Метки: безэлектродная, лампа, люминесцентная

...1 сцилиндрической полостью 2. На внутреннюю поверхность колбы нанесен люминофорный слой 3. Внутри полости 2установлен индуктор 4 с ферритовымсердечником, содержащий рабочую обмотку 5 и стартовую обмотку 6, Индуктор 4 подсоединен к генератору высокочастотной энергии 7, размещенному впереходном блоке 8, расположенныммежду. колбой 1 и цоколем 9. На фиг.1и 2 позицией 10 обозначена разряднаяплазма. Стартовая обмотка 6 соединена проводом 11 с обкладками стартового конденсатора 12. Обкладки стартового конденсатора 12 могут бытьвЫполнены в виде двух симметричнорасположенных электропроводящих пленок, нанесенных на поверхность колбы,которые могут выполняться как светопропускающими, например из окиси оло 3. Лампа по п.2, о т л и ч а ю - щ а я...

Номер патента: 1155918

Опубликовано: 15.05.1985

Авторы: Жарков, Образцов, Федоров

МПК: G01N 19/02

Метки: испытания, масел, трении

...масел при трении.Указанная цель достигается. тем, что устройство для испытания масел при трении, содержащее основание, установленные на нем держатели образца и контробразцов, нагружающий рычаг, взаимодействующий одним концом с держателем контробразцов, и привод вращения держателя образца, снабжено пневмоцилиндром, шток поршня которого соединен с другим35 концом рычага, узлом подачи сжатого воздуха в пневмоцилиндр, установленнлм на держателе контробразцов датчиком вибраций, соединенным40 с последним клапаном, установленным во входной магистрали узла подачи сжатого воздуха, измерителем давления и вторым клапаном в выходной магистрали узла подачи сжатого воздуха.На чертеже представлено устройство для испытания масел при трении.Оно...

Номер патента: 1154348

Опубликовано: 07.05.1985

Авторы: Кирьяк, Кобылянский, Олексюк, Сабеев, Федоров, Харлап, Ших, Яворский

МПК: C21D 9/02

Метки: восстановления, пружин, упругости

...24. Щеки 29 и 30 расположены в пазах, образованных между планками 35-38 и плитами, иустановлены на плитах при помощи шарниров 27 и 28, Ось шарнира 28 распо" ложена в овальном лазу 39 щеки для обеспечения возможности регулировать расположение щек между собой. На ра 1154"481 ОЧИХ КОН 1 ях с 10 и 41 ЩЕКИ ИМЕ 1 ОГ ЗЕ 1 - хнят 1 НЕгющие выемки 42 и 43 для зажима концов посс.тянгвливяемой пружины.Между протие 1 о пол ожными кон 1 Еями щек расположена пружиня 44, которая 5 стремится снести рабочие концы щек вместе Для развода щек мелду ними устгновлец зксцентрик 45, устанонленньй поворотцо в отверстиях верх 10 ней и нижней плит и имеющии ца верхнем кон 1 ее р 1 чяг 46 с пазОм 47. Рь 1- чяг 46 шарнирно соединен со 111 током 48 нценмоцилиндра...

Номер патента: 1154248

Опубликовано: 07.05.1985

Авторы: Егорова, Кожевникова, Лыгина, Соколова, Титов, Федоров, Шамардина, Шиварнова

МПК: C04B 35/14, C04B 35/80

Метки: кварцевой, керамики, связующее

...керамику изготавливают следующим образом.Полученный раствор смешивают с предварительно измельченным непрозрачным кварцевым стеклом (фракция ( (90 м) и гипсом (2 Х). Жидко-твердое отношение составляет 0,27. Полученную массу заливают в формы из оргстекла. Изделия, выдержанные в форме в течение одних суток, подвергают термообработке в течение одного часаопри 1200 С, Поскольку на прочность кварцевой керамики оказывает существенное влияние не только состав формовочной массы, соотношение компонентов и технологические факторы (способ формования, температура обжига), но и тип кварцевого стекла (предыстория его получения), сравнение свойств кварцевой керамики можно проводить только на образцах, изготовленных с использованием кварцевого...

Номер патента: 1154243

Опубликовано: 07.05.1985

Авторы: Арапова, Афонин, Горобец, Грибков, Ермолаев, Кондратенко, Павлюченков, Перов, Сабаев, Сурова, Федоров, Шалин, Шетанов

МПК: C04B 35/10, C04B 35/63, C04B 35/80 ...

Метки: алюминия, волокон, оксида, основе, состав

...до нужного диаметра и затем З 5 направляются в сушильную камеру, где производится удаление растворителя и фиксация волокон.Заключительной стадией процесса получения волокон является их термо обработка на воздухе при 1000-1200 С в течение 0,5-2 ч.Пределы соотношения компонентов в растворе объясняются тем, что в волокнах, полученных из раствора системы ПВС-А 1 С 1 -Н О, плотность зависит только от соотношения ПВС:А 1 С 1 и при уменьшении этого соотношения плотность волокон уменьшается за счет увеличе-. ния диаметра канала в волокне,Каналь ная пористость в волокнах появляетсяпри соотношении ПВС:А 1 С 1 З=1:3 и ниже. При дальнейшем уменьшении этого соотношения уменьшается толщина стенки волокна, и при диаметре 2-3 мкм трл щина стенки...

Номер патента: 1154136

Опубликовано: 07.05.1985

Авторы: Аркатов, Бестемьянов, Казимов, Лисенков, Попов, Федоров, Шалягин

МПК: B61L 23/16

Метки: рельсовая, цепь

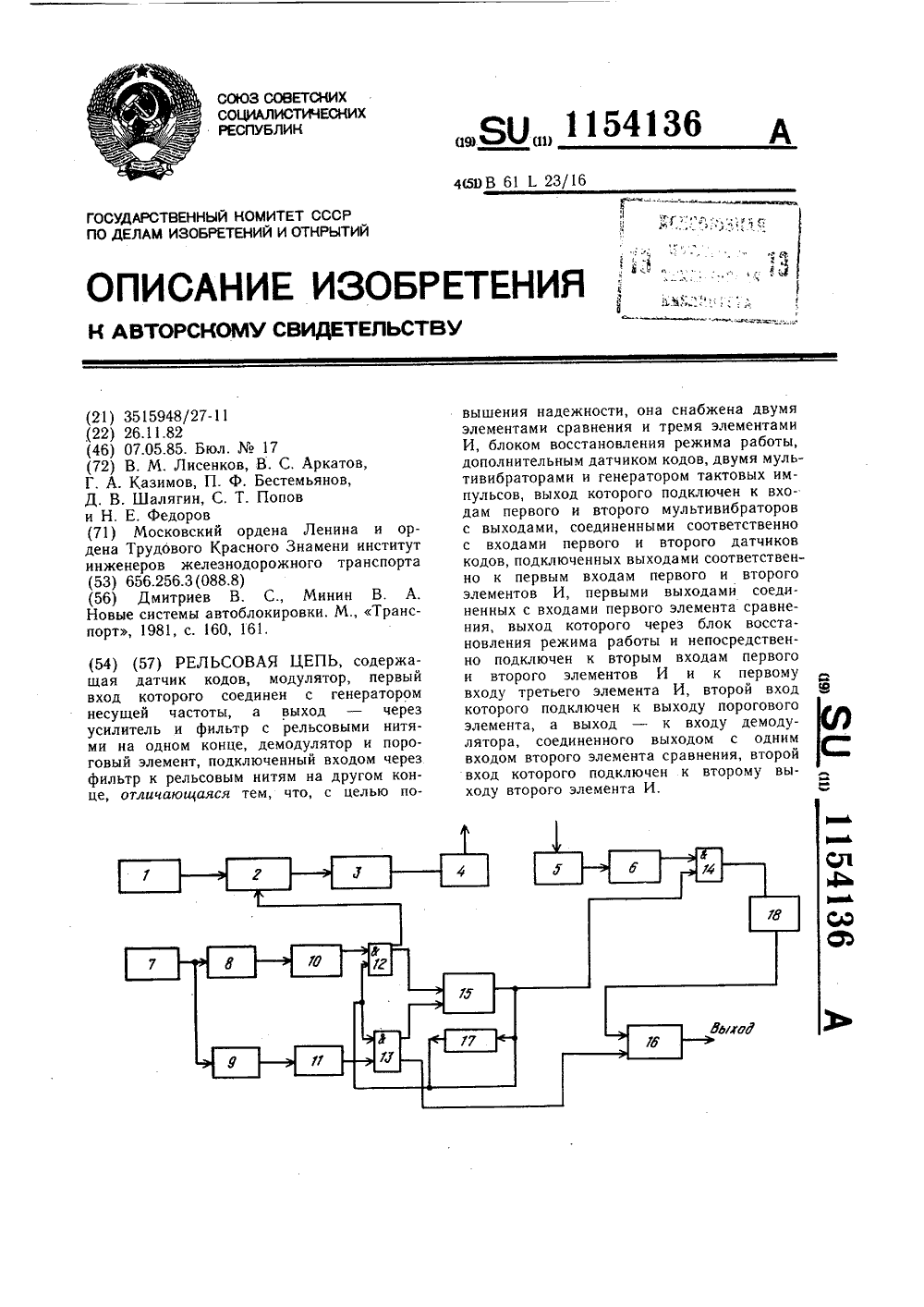

...к железнодорожной автоматике и телемеханике, в частности к устройствам, определяющим свободность участков железных дорог.Цель изобретения - повышение надежности.Устройство содержит соединенный последовательно генератор 1 несущей частоты, модулятор 2, усилитель 3, фильтр 4, а также соединенный с фильтром 5 пороговый элемент 6, генератор 7 тактовых сигналов, к которому подключены мультивибраторы 8 и 9, с выходами которых соединены датчики 1 О и 11 кодовых комбинаций. Устройство содержит также элементы 12 - 14 И, элементы 15 и 16, сравнения, элемент 17 запуска и демодулятор 18,Кодовая комбинация формируется первым датчиком 10 кодовых комбинаций и на передающем конце непрерывно сравнивается с идентичной опорой кодовой комбинацией,...

Номер патента: 1154064

Опубликовано: 07.05.1985

Авторы: Гугелев, Резников, Синицкий, Смирнов, Солодова, Федоров

МПК: B23K 9/10

Метки: датчик, изделия, инструмента, поверхности, расстояния

...в виде незамкнутого металлического витка и является продолжением проводника, установленного в середине патрубка 5.Проводник выполнен в виде полойметаллической трубки и связан с измерительным преобразователем 2. 30Корпус 1 снабжен штуцером 6 дляподачи охлаждающего газа,Датчик расстояния от инструмента до поверхности изделия работаетследующим образом.35Иежду инструментом и поверхностью обрабатываемого металлического изделия устанавливается рабочий зазор. С помощью кронштейна непоказан) корпус регулятора жестко.фиксируется относительно инструмента, чтобы расстояние между виткомдатчика и поверхностью изделия соответствовало технологическим требованиям, при этом инструмент можетнаходиться внутри витка. Измерительный преобразователь 2...

Номер патента: 1096779

Опубликовано: 07.05.1985

Авторы: Голубков, Гудечков, Дегтев, Ивашина, Рузанков, Ташковский, Федоров, Яценко

МПК: A61F 9/00

Метки: пинцет

...является неудобство работы с ним, так как требуется постоянное напряжение для сохранения постоянного зазора между губками, 15Целью изобретения является повышение удобства работы.Цель достигается тем, что пинцет, выполненный в виде двух бранш, соединенных в средней части пружиной 20 так, что концы бранш с рабочими губками разведены, а противоположные конць бранш сомкнуты, снабжен двумя дополнительными жестко соединенными пружинящими браншами, на конце одной 25 из которых установлены основные бранши так, что их сомкнутые концы расположены между дополнительными бран- шами, при этом на внутренней поверхности другой дополнительной бранши, ЗО выполнен конический выступ, воздействующий на сомкнутые концы основных бранш.На фиг. 1 изображен...

Номер патента: 1058156

Опубликовано: 30.04.1985

Авторы: Батуркин, Иванов, Каверин, Каржан, Кузнецов, Перевозчиков, Федоров, Черняев

МПК: B21J 13/02

Метки: штамповки

...и боковые пуансоны, установленные на ползунах, шарнирно связанныхсо столом пресса двунлечими рычага"ми, а также механизм зажима полуматриц Я ,Недостатком указанного устройства являются повышенные энергозатратыпри работе, возникающие из-за потерьпри зажиме полуматрицЦелью изобретения является снижение энергозатрат при работе устройст Ова,Указанная цель достигается тем,что в устройстве, содержащем верхнююи нижнюю плиты со. смонтированнымиГ 25на них полумзтрицами и боковые пуансоны, установленные на ползунах, шарнирно связанныхсо столом прессадвуплечнми рычагами, и механизм зажима полуматриц, нижняя плита жесткосвязана со столом пресса, верхняяс механизмом зажима полуматриц, а дву,плечие рычаги шарнирно связаны дополнительными рычагами с...

Номер патента: 1153363

Опубликовано: 30.04.1985

Авторы: Рыськова, Федоров

МПК: H01F 27/28

Метки: трансформатор

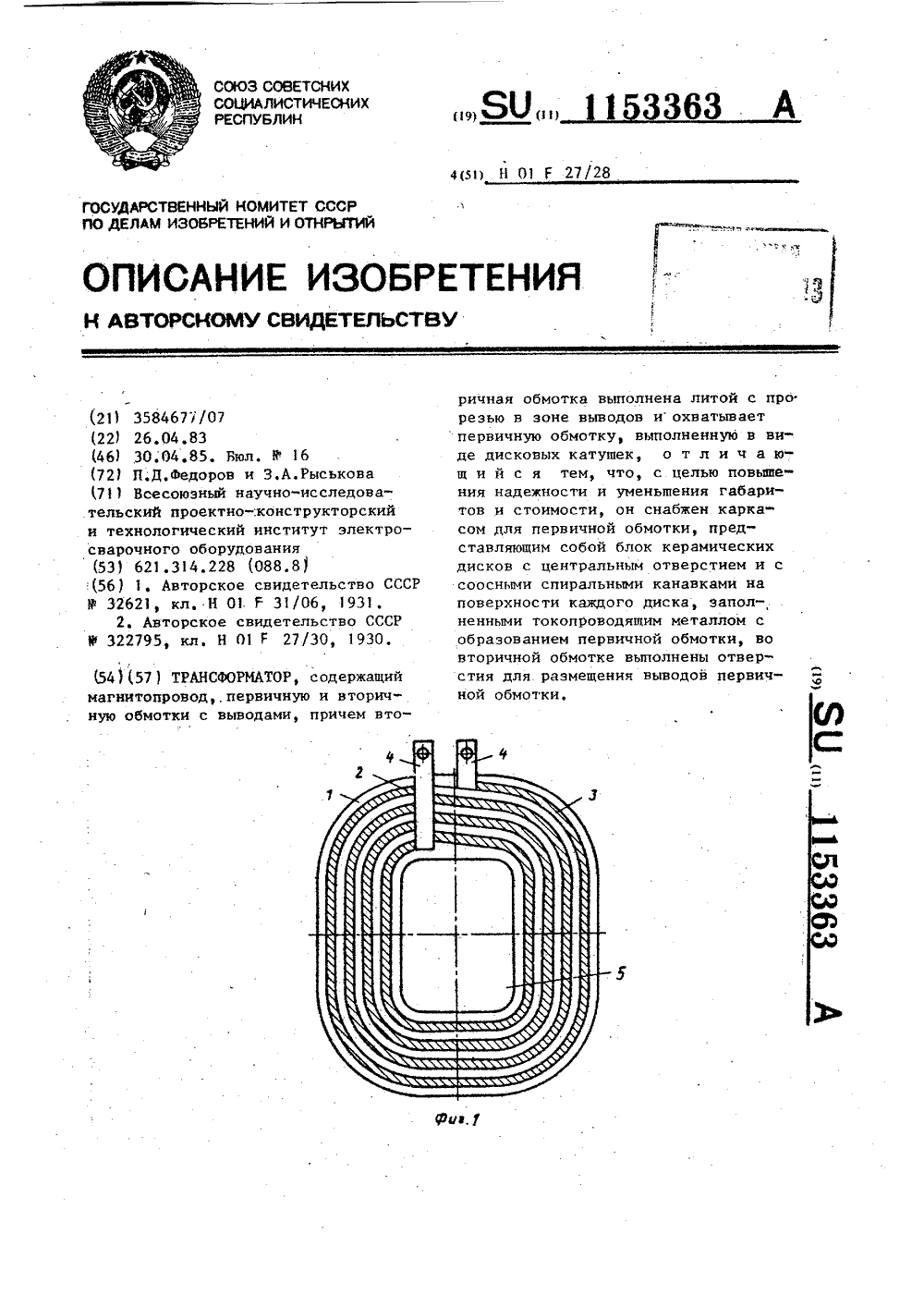

...габаритов и массы трансформатора при сохранении егоэлектрических параметров ), Жаропрочнан изоляция, петэенесстдя теттлотэсй удар при заливке, не может длительное время ;эксплуатироватьс.н как нысохстемцературнан и механически прочная ттоэтому требуется водяное охлаждение, Трубки для циркуляции водырасполсэжены в толще металла вторичного витка, что также оказывает влинние на коцструктивныс размеры и масс:утрансформатора.11 ель изобретения - повышение надежцости, упрощецие технологии изготовления,снижение габаритов и стоимости,Поставленная цель достигается тем, что транссОрмдтор содерждшцй магцитсэттовод первичнутО и втоичцую обмотки с выводами, причем вторичная обмотка выполнена литой с прореэьк в зоне выводов и охватывает...
