Федоров

Номер патента: 1032491

Опубликовано: 30.07.1983

Авторы: Борисов, Федоров

МПК: H01H 33/91

Метки: воздушный, выключатель, высоковольтный

...и включения 14 подключены соответственно через блок-контак 1032491ты 22 и 23 и кнопки 15 и 16 к источнику оперативного напряжения, обмотка 5 электромагнита дифференциального пневматического клапана включена через диод 24 и блок-контакты 22 параллельно обмотке 20 электромагни та 13 отключения, при этом выводы обмоток 20 и 21 электромагнитов отключения и включения, связанные с положительным полюсом источника оперативного напряжения, соединены с пер вым управляемым ключом 25, в цепь управления к.торого включен блок 26 временной .задержки, содержащий, например, КС-цепочку. В цепь обмотки 5 электромагнита управления дифференциальным пневмоклапаном, через кнопку 16 включения со стороны положи,тельного полюса оперативного напрякения включен...

Номер патента: 1031900

Опубликовано: 30.07.1983

Авторы: Бабкин, Ивахнюк, Матюхин, Тетенов, Федоров

МПК: C01B 31/16

Метки: адсорбента, углеродного

...способ получения углеродного адсорбента путем обработки кар биде металла или металлоида хлором при 1073-1873 К с продувкой хлора иад слоем карбида 1 ,Недостатком способа является низкая емкость адсорбента, а также зна- щ чительный расход хлора.Наиболее близким по технической сущиости и достигаемому результату к предлагаемому является способ получения углеродного .адсорбента пу-тем пропускания хлора через слой кар 5 бида металлоида при 800-1400 К с удельным расуодом 0,07- 0,10 г/мин см 2 1,Однако в известном способе недостаточная емкость получаемого ад О сорбента по отношению,к бензолу.Цель изобретения - повышение адсорбционной емкости по бенэолу.Поставленная цель достигается способом, заключающимся в том, что карбид...

Номер патента: 1031887

Опубликовано: 30.07.1983

Авторы: Калашников, Федоров

МПК: B66C 23/90

Метки: грузоподъемности, крана, ограничитель, стрелового

...с входом блока сигнализации перегрузки крана, блок сигнализации состояния ограничителя, операционный усилитель и диод, снабжен блоками выделения и запоминания положительной и отрицательной полуволн напряжения, входы которых подключены к измерительной диагонали моста, а выходы связаны с входами операционного усилителя, включенного по дифференциальной схеме, выход блока выделения и запоминания положительной полуволны напряжения подключен 4 к другим входам схем сравнения компаратором, входы которого подключены к выходам операционного усилителя и опорного потенциометра, а выход - к входу блока сигнализации состояния ограничителя, причем диод включен последовательно 4 с балластным резистором соответствующего плеча моста.На чертеже...

Номер патента: 1031731

Опубликовано: 30.07.1983

Авторы: Василенко, Головко, Гончаренко, Куценко, Савченко, Туренко, Федоров

МПК: B28B 3/20

Метки: ленточный, пресс

...бесшнековый ленточный пресс, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1.Бесшнековый ленточный пресс включает формующий внутренний барабан 1 с валом 2, соединенным с приводом, и два боковых диска 3, посаженных на эксцентриковые втулки 4. Вал 2 опирается на подшипниковые опоры 5. Эксцентриковые втулки 4 для предотвращения от проворачивания фиксируются на опорах 5 кронштейнами 6, Опоры 5 установлены на раме 7. Между боковыми дисками 3 установлена прессующая скоба 8, закрепленная на раме 7 при помощи осей 9. На прессующей скобе 8 закреплены бункер 10 с шиберной задвижкой 11, вибратором 12 и стержневые пустотообразователи 13.Боковые диски 3 удерживаются от боковых смещений ролико-опорами 14. Для приведения во вращение боковых дисков 3...

Номер патента: 1031622

Опубликовано: 30.07.1983

Авторы: Виноградов, Евстегнеева, Федоров

МПК: B21J 13/02

Метки: объемной, штамп, штамповки

...при этом ограничена номенклатура штампуемых ,40изделий, Кроме того, конструкцияштампа не обеспечивает достаточнойпрочности штамповой вставки, таккак она ослаблена гравюрами и пазами на торце. 45 35 Цель изобретения - экономияштампового материала для изготовления вставок и расширение номенклатуры штампуемых изделий.Поставленная цель достигается 0тем, что в штампе для объемной штамповки, содержащем корпус, размещенную в нем вставку с гравюрами на ее гранях и клин для крепления встац ки в корпусе, причем во вставке и кор" 55 пусе выполнень 1 пазы под указанный клин, вставка выполнена в виде куба с гравюрами на всех шести т ранях, а пазы под клин во вставке выполнены на ее ребровых участках.Кроме того, для повышения точнос ти вставки в дне...

Номер патента: 1031479

Опубликовано: 30.07.1983

Авторы: Волгин, Лебедев, Паникаровских, Савелков, Федоров

МПК: B01D 53/18

Метки: аппарат, тепло-массообмена

...1 имеется шту цер 4 для вывода абсорбирующей жидкоски из аппарата. Вертикальная труба Вентури 5 имеет свою систему 6 орошения, состоящую, из коллектора и форсунок. Вертикальная труба Вентури 5 в своей нижней части образует камеру 7, предназначенную для сбора орошающей жидкости, подаваемойна орошение как вертикальной трубы Вентури 5, так и горизонтальных труб Вентури 8, причем дляэтого первая циклонная ступень брызгоуловителя 9 в нижней части связана переточными каналами 10 с камерой 7.Горизонтальные трубы Вентури 8 (на фиг. 3 их четырено может быть и дру гое количество) располагаются в корпусе 1 радиально ниже выхода газа нз вертикальной трубы Вентури 5 в виде камеры , 7 и имеют свою систему 11 орошения.Диффуэоры горизонтальных труб...

Номер патента: 934851

Опубликовано: 30.07.1983

Авторы: Вербовецкий, Федоров

МПК: G11C 11/42

Метки: блок, запоминающему, обращения, оптическому, устройству

...узле сведения изображений каждому Ки-му блоку входов,содержащему Квходов, соответствующих К -м выходом о-го макрокадра,псоответствует один и -й. выход. Узел 105 осуществляет направление иэображения любого К-го микрокадра, поступающего на любой его К-й вход,на и -й выход, В качестве управляемого узла сведения иэображения могут 15быть использованы, например, электрооптические, акустооптические илижидкокристаллические узлы дефлекторов света, у которых входы и выходыпоменялись ролями,20БО может входить в состав ОЗ,предназначенных для работы в адресном и ассоциативном режимах обработки информации.1. В режиме записи информаци БОработает следующим образом.По команде УУ 4 на -м выхо еУПБ-. 1, соответствующем адресу -гомикрокадра на носителе...

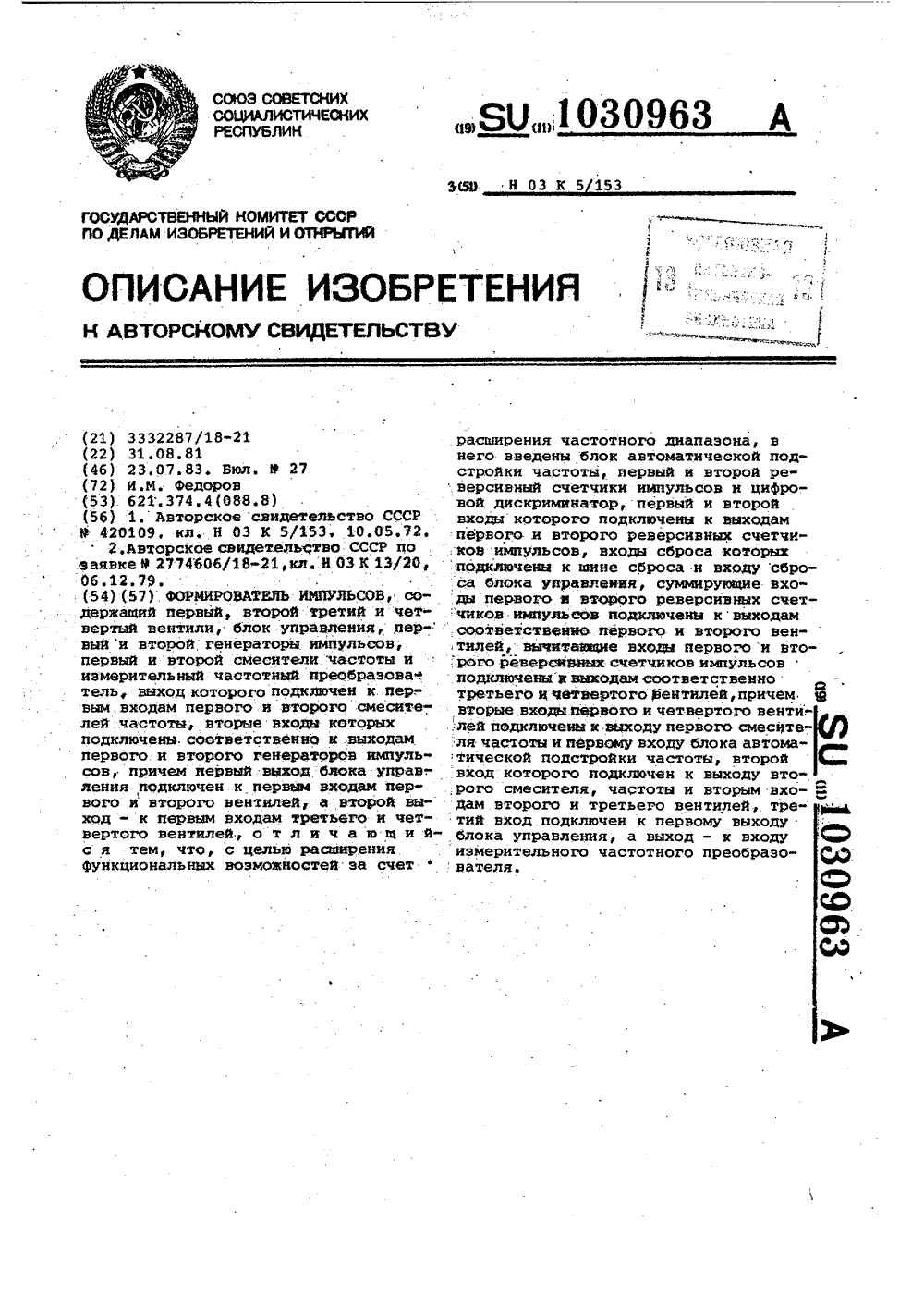

Номер патента: 1030963

Опубликовано: 23.07.1983

Автор: Федоров

МПК: H03K 5/153

Метки: импульсов, формирователь

...ограниченныйчастотный диапа- оэон в области инфранизких частот.Целью изобретения является расширение функциональных возможностей засчет расширения частотного диапазонаустройства в области инфраниэких 35частот,Поставленная цель достигается тем,что в формирователь импульсов, содержащий первый, второй, третий и четвертый вентили, блок управления, пер 4 Овый и второй генераторы импульсов,первый и второй смесители частоты иизмерительный частотный преобразователь, выход которого подключен к первым входам первого и второго смесите лей частоты, вторые входы которыхподключены соответственно к выходампервого и второго генераторов импульсов, причем первый выход блока управления подключен к первым входам первого и второго вентилей,а...

Номер патента: 1030671

Опубликовано: 23.07.1983

Авторы: Геращенко, Грищенко, Декуша, Каухчешвили, Лаковская, Синцов, Федоров

МПК: G01K 17/08

Метки: дифференциальный, калориметр

...защиты держателей образцов. Пассивная экранная защита работает эффективно только тогда, когда удается подобрать такое соотношение между теплоемкостью экрана и термическим сопротивлением, существующим между экраном и блоком программируемого изменения температуры, чтобы разность температур между держателями образцов и поверхностью защитного экрана была бы минимальной. Это трудно обеспечить из-эа нестабильности контактных термических сопротивлений и термических сопротивлений конвективному и радиационному теплообмену между экраном и температуровыравнивающим блоком, а также экраном и блоком программируемого изменения температуры.Целью изобретения является повышение точности измерений за счет снижения разности температур между...

Номер патента: 1030597

Опубликовано: 23.07.1983

Авторы: Андреев, Гунбин, Федоров

МПК: F16D 65/52

Метки: зазора, плавающего, типа, тормозах

...позволяющие корпусу 1 тормозного цилиндра свободно перемешаться относительно болтов 7 в пределах отверстий проушин в.,Толкатели 3, установленные одним концом в поршнях 2, другим свсим концом связаны с тормозными колодками 8 или осями 9 тормозной ленты 10. На тормозные колодки 8 установлена возвратная гружина 11,. На тормозную лен ту 10 установлены одним концом возврат ные пружины 12, которые другим концом связаны с проушинами 13, установленны ми на неподвихоых частях тормоза. Тормозные колодки 8 установлены внутри тормозного барабана 14, а тормозная лента 10 надета на тормозной барабан 15. На неподвижных частях колодочного тормоза имеются упоры 16, а в неподвижных частях ленточного тормоза выполнены пазы 17, внутри которых своими...

Номер патента: 1030334

Опубликовано: 23.07.1983

Авторы: Беспроскурный, Дибров, Круть, Левенец, Марон, Полковниченко, Федоров

МПК: C04B 13/24

Метки: добавка, комплексная, смеси, цементобетонной

...смесь состава Ц:П:Ш =1:1,93:3,34 с расходом цемента 350 кг/м 3 и осадкой конуса 2-3 см,из которой готовили образцы - кубыразмером 100 х 100 х 100 мм дляопределения прочности и морозостойкости бетона и размером 20 х 70 хх 100 мм - для определения бактерицидности бетона.В качестве цемента использованпортландцемент М. Щебень гранитный двух Фракций 5-10 мм и 10-20 мм(при их соотношении по массе соответственно 40 г 60 ), Песок кварцевый М= 1,2.Все образцы, изготовленные с пред-.лагаемой добавкой, подвергнуты тепловой обработке по режиму 3 + 2 ++ 8 + 2 ч при 80 С.Результаты испытаний бетонов представлены в таблицеВ составе 1 в качестве кислотыдля приготовления воздухововлекающей добавки использовали ортофосфорную кислоту, в составе 2 -...

Номер патента: 1030163

Опубликовано: 23.07.1983

Авторы: Бадера, Гаркуша, Скобей, Федоров, Худокуев

МПК: B27G 13/02

Метки: фреза, шипорезная

...стяжке при разной величине их износа из-за отсутствия индивидуальной настройки каждого блока резцов на заданный диаметр резания.Цель изобретения - повышение удобства обслуживания и точности установки резцов, находящихся на одной стяжке при разной степени износа.Поставленная цель достигается тем, что фреза снабжена дополнительными эксцентриками, причем эксцентрики установлены радиально за задними гранями блоков резцов, а между торцовыми поверхностями эксцентриков и фланцами установлены пружинящие элементы.На фиг. 1 изображена шипорезная фреза; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 1.Предлагаемая шипорезная фреза включает корпус 1, фланец 2, между которыми на стяжках 3...

Номер патента: 1030004

Опубликовано: 23.07.1983

Авторы: Байдала, Буланкин, Гробов, Зубовский, Пицык, Савельев, Тыква, Федоров

МПК: B01J 2/14

Метки: гранулятор, тарельчатый

...стабилизации движения шара во время работы гранулятора, расположение стержней наповерхности шара может быть таким, при котором свободные концы штырей образуют вершины правильного многогранникаКроме того, для улучшения подвижности шара в слое гранулируемого материала, и, следовательно, лучшего выполнения шаром со стержня ми своего назначения, отношение радиуса шара к длине стержней, их диаметру и высоте борта тарели может быть равно 1:(1-3):(0,1-0,5) г :(8-20 .На фиг.1 изображен предлагае-, мый гранулятор, общий вид; на фиг.2 узел 1 на фиг,1. Гранулятор имеет тарель 1, раму 2,привод 3 и измельчитель для стабилизации гранулометрического составаокатышей, выполненный в виде свободно расположенного в тарели шара 4,на поверхности которого...

Номер патента: 1029911

Опубликовано: 23.07.1983

Авторы: Свириденко, Федоров

МПК: A01G 25/02

Метки: канал, мелиоративный

...выполнены в виде30пневмошлангов, соединенных нижними концами с воздухопроводящими трубопроводами, а верхними - скрепленными с гибкой оболочкой,На фиг. 1 изображен канал в работе,общий вид; на фиг. 2 - канал после сматывания с барабана намоточного устройства(при использовании в комплекте) с последующим механизированным монтажом, поперечный разрез.Канал состоит из гибкой оболочки 1, 40ребер жесткости, выполненных в виде отдельных пневмошлангов 2, соединенных ниж ними концами с воздухопроводя 1 цими опорными трубопроводами 3, верхними - с гибкой оболочкой и дном канала посредствомгибких элементов 4 Канал может работать как в комплекте с намоточным устройством, так и без него.При работе канала без намоточного устройства заполнитель...

Номер патента: 1028910

Опубликовано: 15.07.1983

Авторы: Майсюра, Панченко, Паско, Федоров, Штельмах, Шугуров

МПК: F15C 3/04

Метки: пневматический, распределитель

...также его сложность. Крометого, кенструкция такого распределителя35исключает ручное управление (по месту),что ограничивает область его применения,Цель изобретения - упрощение конструкции и расширение области примененияраспрецелителя,Указанная цель достигается тем, чтов пневматическом распреаелителе, со- .держащем установленную в корпусе мембрану, цве пары сопл с заслонками,причем сопла первой пары направлены навстречу друг другу, заслонка первой пары сопл связана пружиной с корпусомпосредством штока, размещенного в отверстиях сопл, соецинена с жестким центром мембраны, первая камера, расположенная межау парами сопл, соецинена сканалом питания, вторая и третья камерымежду соплами подключены к взаимноинверсным выхоцным...

Номер патента: 1028793

Опубликовано: 15.07.1983

Авторы: Коршунов, Попов, Рекунов, Рупп, Федоров

МПК: E02F 9/22

Метки: бульдозера, гидропривод

...8 сливается в бак 9 посливной гидролинии 10, и осуществляется разгрузка насоса 12. Плунжер 13быстродействующего клапана 7 поддействием пружины 23 занимает край-.нее левое положение, разобщая радиальные отверстия 14 с проточкой 22,обеспечивая запертое положение полостей 3 и 5 силового гидроцилиндра 1.При включении распределителя 8в позицию "подъем 1 жидКость от насоса 12 по напорной гидролинии 11 через распределитель 8, по гидроли-.;нии б и каналу 25, через проточку 24в корпусе клапана 7 и через радиальные дроссельные отверстия 15 в плунжере 13 поступает в штоковую полость 5 силового гидроцилиндра 1,так как плунжер 13 под действиемусилия пружины 23 и перепада давле 40 ния на радиальных дроссельных отверстиях 15 занимает...

Номер патента: 1028731

Опубликовано: 15.07.1983

Авторы: Бережной, Билоус, Бойковец, Мова, Паталах, Федоров

МПК: C22B 1/16

Метки: концентратов, окускования, руд

...и соединяется сконцентраты СевГОКа крупностью ми- перегретым расплавом цля получениянус 0,1 мм, известняк Комсомольского окускованного продукта,месторожцения (Донбасс), цробленыйдо 0 2 мм, и донецкий антрацит такой В табл. 1 приведены составы частейже крупности, как и известняк, . 10 шихт %,Таблица 1 К онцентрат 17 Известняк 80 Антрацит 3 50 90 50 20 Содержаниев шихте, % 12 30 70 84 88 Температуры расплавов и качество готового продукта привецены в табл. 2,Таблица 2 Температура расплава, ОС 1650-1680 1570-1600 1420-1480 Выход возврата отвсей шкхты, % 23-36 10-20 Прочность готовогопродуктааробимость,14,6-19,3 4,1-6,5 2,2-4,6 Части шихт, прецназначенные цля образования жицкой фазы, расплавляют, и расплав перегревают в огнеупорном...

Номер патента: 1028519

Опубликовано: 15.07.1983

Авторы: Амбросов, Всеволожский, Двинятин, Малин, Садова, Смирнов, Федоров, Юшко

МПК: B29D 27/00

Метки: винипора, датчик, параметров, процесса, электрофизических

...и измерительный электроды, в верхней части корпуса над стаканом установлен очиститель охранных и измерительного электродов, а дно корпуса выполненос угловыми канавками и пазами, причем оси симметрии пазов смещены относительно оси симметрии мешалки.На фиг. 1 изображена функциональная схема устройства; на фиг. 2 - схема устройства очистителя поверхности лопастей мешалки датчика электрофизических параметров.Установленная в реакторе 1 мешалка 2 соединена с помощью коробки 5 передач с электродвигателем 4. В цепи питания электродвигателя 4 установлен датчик 5 мощности, потребляемой электродвигателем 4 мешалки 2, выход которого подключен через фильтр б помех к первому входу логического блока 7.Второй вход и первый выход логического блока...

Номер патента: 1028351

Опубликовано: 15.07.1983

Авторы: Булат, Кудрявцев, Медведев, Пчелин, Федоров

МПК: B01F 7/18

Метки: мешалка

...в выходных кромках лопастей.45Целесообразно, с целью размываосадков при пуске мешалки, керемеши"вающий элемент, расположенный в нижней части аппарата, снабжать втулкойсо.сквозными каналами. 50На чертеже представлена мешалка,.общий вид. Мешалка состоит иэ расположенных на полой неподвижной оси 1 с регули-. рующим устройством 2 осевых лопастных винтов 3 с целевыми соплами 4 в выходных кромках лопастей. Нижний осе вой лопастной винт имеет втулку 5 со сквозными каналами бОсевые лопастные винты свободно вращаются на опо-.: рах, закрепленных на неподвижной по. лой оси 1. Для подвода вдного из смешиваемых компонентов в объем аппа. рата 7 предусмотрен патрубок 8 и для вывода смеси - патрубок 9.Мешалка работает следующим образом.При...

Номер патента: 1028343

Опубликовано: 15.07.1983

Авторы: Гарулько, Кононенко, Петренко, Слесаренко, Федоров, Филиппов, Фроловский

МПК: B01D 9/02

Метки: барабанный, кристаллизатор

...с расплавом. Ба рабан известным образом связан с приводом вращения и снабжен трубопроводами 3 ввода и 4 вывода хладагента.Внутри барабана имеются радиальные перегородки 5, установленные так, что смежные перегородки в чередующемся порядке расположены на расстоянии от боковых стенок барабана (фиг.3) . Чередование зазора с противоположными боковыми стенками барабана и наличие одной сплошной перегородки б со" 60 здают разомкнутый лабиринт, к входу и выходу которого подсоединены трубопроводы 3 и 4 соответственно. Для съема кристаллов служит нож 7, установленный вдоль образующей барабана. 65 Кристаллизатор может быть выполнен со сходящей кристаллической поверхностью (фиг.2) .Кристаллизационная поверхность представляет собой сопряженную с...

Номер патента: 1028292

Опубликовано: 15.07.1983

Авторы: Воронцов, Полянский, Суриков, Федоров, Широков

МПК: A01K 43/00

Метки: выгрузки, прокладок, яиц

...в частности к механизациияйцескладов..Известно устройство для выгрузкияиц из прокладок, включающее перекладчик яиц, выполненный в виде пово"ротной кассеты с подвижно размещеннойна ней прижимной рамкой с захватамидля яиц 1 ),Наиболее близким к предлагаемомуявляется устройство для выгрузки яициз прокладок, включающее установленный между подающим и приемным транс"портерами перекладчик яиц, выполненный в виде поворотной кассеты с под"вижно размещенной на ней прижимнойрамкой, имеющей механизм ее перемещения и фиксации, и узел Фиксациияиц 2Недостатки этих устройств " сложнаяконструкция и значительный бой яиц,обусловленный низкой надежностью ихфиксации.Цель изобретения - упрощение конструкции и снижение боя яиц путемповышения...

Номер патента: 1028272

Опубликовано: 15.07.1983

Авторы: Бикбулатов, Вильцин, Горобец, Зильберман, Кетко, Матчанов, Приходько, Федоров, Чаусский

МПК: A01D 46/14

Метки: аппаратов, механизм, навески, хлопкоуборочной

...осишарнира, соединяющего звенья составного плеча, при этом упор выполненв виде пальца, а взаимодействуюшая с упором поверхность звена, несущего аппараты, выполнена .вогнутой.На фиг, 1 схематично представлен механизм навески, расположенный на хлопкоуборочной машине, вид сбоку; на фиг. 2 - механизм навески, вид сверху; на фиг, 3 - место соединения звеньев составного плеча углового рычага, продольное сечение; на фиг. 4 - сечение А-А на фиг, 3; на фиг, 5 - сечение Б-Б на фиг, 3.Механизм навески содержит шарнирно смонтированный на раме 1 хлопкоуборочной машины угловой рычаг 2, одно. плечо которого шарнирно соединено со штоком цилиндра 3, а другое плечо, несушее хлопкоуборочные аппараты 4, выполнено по длине иэ двух звеньев 5 и б, соединенных...

Номер патента: 727099

Опубликовано: 15.07.1983

Авторы: Гусев, Федоров

МПК: H05H 13/04

Метки: вершиной, импульсов, плоской, синхротронов, формирования, электромагнитах

...в различных участках схемы и последовательность подачи синхроимпульсов на переключающие элементы, 3 7270Конденсатор 1 с зарядным источником 2 и датчиком 3 напряжения конденсатора подключен к одной диагонали мостовой схемы на управляемых пе реключающих элементах 4-7 8 торая диагональ моста через индуктивную нагрузку 8 подключена параллельно цепи управляемого переключающего элемента 9 с датчиком 1 О тока, по которой через индуктивность 11 протекает 1 О ток стабилизированного регулируемого источника 12,. например, выполненного в виде тиристорного стабилизированного выпрямителя с активным фильтром , на выходе и с отрицательной обратной связью по току. Гальванически развязанные выходы, по которым выдаются синхроимпульсы "Пуск", блока . 13...

Номер патента: 719459

Опубликовано: 15.07.1983

Авторы: Гусев, Федоров

МПК: H03K 5/00

Метки: импульсного, питания

...схема, .тор 1 через защитный резистор 6так и укаэанное устройство ймеют не- подключен к электродам разряднойдостаток,заключающийся в колебатель- :Камеры 7 с Устройством иониэации, номпроцессе выхода на установивший вход упРавления которого соединен40ся режим в начале каждой пачки импуль- с выходом блока переключения 9, Одинсов, что ведет к снижению энерговкла" вход блока переключения соединен че " да в- начале каждого пуска и снижейию Реэ .пороговое устройство 10 с датчинадежйости лазера иэ-за возможных ком напряжения 5 а другой - с гепробоевнератором импульсов 11, вход запуска45целью изобретения является увели" которого соединен через элемент. сов цение надежностй путем улучшения ка- падения 12 с выходом компараторацества переходного...

Номер патента: 747395

Опубликовано: 15.07.1983

Авторы: Гусев, Федоров

МПК: H05H 7/04

Метки: бустера, быстрого, импульса, магнитного, поля, формирования

...основной, по которой Формируется инжекторная часть импульса тока.Недостатком указанного устройства являются существенные потери времени, обусловленные снижением тока до нуля и обратным резонансным подъемом до тока уровня инжекции. Кроме того, для обеспечения необходимых точностей выхода и регулирования после инжекции необходимы дополнительно два регулируемых источника питания.Целью изобретения является повышение экономичности путем упрощения силовой части схемы стабилизации и программного регулирования площадки поля инжекции.Цель достигается тем, что в устройство введены шунтирующая цепочка из последовательно соединенных управляемого вентиля, например тиристора, балластного сопротивления и регулируемого сопротивления, в частности,...

Номер патента: 1029333

Опубликовано: 15.07.1983

Авторы: Бугаев, Воробей, Коренцвит, Кузьмин, Суханов, Федоров

МПК: H02K 3/20

Метки: ротор, синхронной, электрической, явнополюсной

...надежности.Указанная цель достигается тем, что в роторе синхронной явнополюсной электричес кой машины, содержашем остов, полюса с башмаками и размещенные на полюсах катушки, расположенные в два ряда, опирающиеся на внутреннюю поверхность башмака, последняя выполнена ступенчатой, причем опорная поверхность башмака, на которую опирается внутренняя катушка, расположена на меньшем радиальном расстоянии от оси ротора, чем опорная поверхность башмака, на которую опирается наружная катушка.На фиг. 1 изображена часть ротора синхронной явнополюсной электрической машины, общий вид; на фиг. 2 - полюс ротора, вид сверху; на фиг, 3 - часть кромки башмака полюса и часть сердечника полюса с 10 15 20 25 30 35 наиболее нагруженными (Опасными)...

Номер патента: 1027792

Опубликовано: 07.07.1983

Авторы: Кострова, Максимова, Федоров

МПК: H01L 21/312

Метки: качества, позитивных, фоторезистов

...не изменяет растворимости в щелочных растворах пленки фоторезиста, ранее интенсивно облученной и прошедшей термообработку. Если фоторезист старыйи не пригоден. к работе, то в немв процессе хранения образуются "сшивки" подобные тем, которые образуютсяв фотореэисте, подвергнутом интенсивному облучению и термообработке.Наличие "сшивок" ухудшает растворимость фоторезиста в проявителе. Визуальным признаком старого фоторезиста является темно-коричневая окраска,обусловленная образованием дополнительных Т связей, й- й у сшитыхолигомеров фотореэиста.Старые фоторезисты, подвергаемыетолько дополнительному облучениюс интенсивностью ниже оптимальнойне уменьшат свою щелочестойкость,так как дополнительное облучениене окажет влияния на сшитые...

Номер патента: 1027449

Опубликовано: 07.07.1983

Авторы: Андреев, Гунбин, Федоров

МПК: F16D 65/52

Метки: автоматической, зазоров, регулировки, тормозе

...Устройство работает следующим образом.По магистрали 5 и каналу Б в полость А подается рабочая жидкость, которая через канал Г поступает в полость В и раздвигает поршни 6. Перемещаясь, поршни тянут за собой установленными на них кольцами 8 разрезные пружинные кольца 7. Одновременно поршни 6 перемещают установленные в них толкатели 9. При этом раздвигаются тормозные колодки 12 или стягивается тормозная лента 14. Этот процесс происходит до тех пор пока колодки или лента не соприкоснутся с вращающимися тормозными барабанами 18 или 19, соответственно. При этом возникают силы трения, которые перемещают тормозные колодки 12 или тормозную ленту 14 в направлении вращения барабана. При этом через толкатели 9 перемещаются и поршни 6. Поскольку...

Номер патента: 1027368

Опубликовано: 07.07.1983

Авторы: Батыхов, Ванифатьев, Волошко, Гайворонский, Геймаш, Домальчук, Казаров, Федоров, Цырин, Чуев

МПК: E21B 33/14

Метки: скважин, ступенчатого, цементирования

...выполненные иэ любого материала, например иэ пластмассы, плотность которой равна, жапример, плотности. ВУС а,Ступенчатое цементирование скважины после спуска обсадной колонны с применением в ее компоновке предлагаемого устройства, установленного на расчетной глубине, осуществляют следующим образом.Вначале цементируют первую ступень от башмака обсадной колонны до интер вала установки устройства при закрытых циркуляционных отверстиях 6 втулкой 12 (фиг.1).После продавливания расчетного объема тампонажного раствора первой ступени, посадки разделительной пробки на упорное кольцо (не показано) и получения сигнала "Стоп" в обсадной колонне повышают давление. Внутриколонное давление жидкости через отверстия 2 пере дается на кольцевой...

Номер патента: 1027270

Опубликовано: 07.07.1983

Авторы: Иванов, Корсун, Пиминов, Пронкин, Федоров

МПК: C22C 38/16

Метки: сталь

...в чугуне изложницы центробежной машины с целью получения заготовок - маслот поршневых колец. Иттрий0,0016-0,46Железо ОстальноеНедостатками известной сталиявляются неоднородность структурыв литом состоянии и относительнонизкие механические свойства.Целью изобретения является получение в литом состоянии однороднойструктуры и повышение механическихсвойств.10 Укаэанная цель достигается тем,что сталь, содержащая углерод, кремний, марганец, медь, железо, дополнительно содержит титан при следующем соотношении компонентов, вес.%: 15 Углерод 0,8-1,0Кремний 0,8-1,2Марганец 1,3-1,5Медь 1,8-2,2Титан 0 07-0, 12 2 О ЖелезоОстальноеВ качестве примесей сталь можетсодержать серу и фосфордо 0,04 вес,Вкаждого.ХимичесКий состав исследованныхплавок стали и...
