Номер патента: 657142

Опубликовано: 15.04.1979

Авторы: Дмитриенко, Никифорова, Покровский, Федоров

МПК: E04B 1/76

Метки: крепления, теплоизоляции, элемент

...отверстие рассечен на две части, одна из отогнута вниз.На фнг. 1 изображен описывае мент для крепления теплоизоляци вид; на фиг. 2 - фрагмент ог двухслойной конструкции,Элемент для крепления теплоизоляции состоит из металлической полосы 1 с выступами треугольной 2 и трапециевидной 3 формы с отбортованными вниз ребрами 4, 5 15жесткости, причем выступ имеет высоту,оменьшую толщины слоя теплоизоляции, а выступ 3 направлен в противоположную сторону н имеет высоту, большую толщины слоя теплоизоляции. Конец 6 трапециевидного вы 2 о ступа 3 за пределами подкрепляемого слоятеплоизоляции рассечен на две части 7, 8 в продольном направлении, причем часть 8 отогнута вниз под прямым углом. Прижим(ная планка 9 выполнена с отверстиями О12 Й/2....

Номер патента: 657092

Опубликовано: 15.04.1979

Авторы: Гольдштейн, Распопин, Сергеев, Федоров

МПК: C25C 3/36

Метки: алюминий-лантановых, лигатур

...металл за счет изменения межФазного натяжения при периодическом включении - вьключении поляризующего токаПредлагаемые приемы эффективно реализуются лишь при определенных режимах пульсаций тока, Так, для описываемой системы необходимо обеспечить узкий диапазон частоты (0,18-0,22 Гц) и скважности (1,10- 1,15). Кроме того, способ применим только в определенных временных границах максимальной длительности электролиза. Эти границы определя) ются наибольшим удельным количеством электричества, которое можно пропустить через систему до потери жидкотекучести подложки (0,45" 0,50 А ч/г) . Превышение указанной величины приводит к резкому ухудшению параметрон электроосаждения вследствие выделения лантана на твердомкатоде со всеми присущими этому...

Номер патента: 656638

Опубликовано: 15.04.1979

Авторы: Акатов, Барашков, Никитин, Федоров, Чехов

МПК: B01D 11/04

Метки: жидкостьжидкость, системы, экстрактор

...перегородками 2 разделенна камеры. На некотором расстоянии от глухих перегородок смонтированы сплошные экраны 3, 4, образующие с первыми продольные газовые и газожидкостные каналы 5 и 6,которые разобщены поперечной перегородкой 7 с перепускными для газа устройствами8.Между сплошными экранами 3 размещены контактные диспергирующие пластины 9,прикрепленные к элементам 10. Каждая издиспергирующих пластин 9 с одним из сплошных экранов 3 образует коридор 11, которыйсоединяется с двумя поперечными газовымиканалами 12. Стенками газовых каналов наряду с перегородками 2 служат дополнительные перегородки 13, 14, установленные в вер отикальной и горизонтальной плоскостях перпендикулярно экранам,Продолжением поперечным каналам 12являются...

Номер патента: 656632

Опубликовано: 15.04.1979

Авторы: Василинец, Гавриленко, Донскова, Ключкин, Федоров

МПК: B01D 1/22

Метки: испаритель, пленочный, роторный

...корпусааппарата имеется патрубок 4 для вводаисходного материала. Внутри корпуса находится ротор 5 с лопастями, который поддерживается в нижней 6 и верхней 7 опорах. Ротор приводится во вращение приводом 8. В верхней части аппарата находитсякамера каплеотделения 9 с патрубком 10для вывода газовой фазы из аппарата. Внижней части аппарата имеется камера раз огрузки 11 с коллектором 12 для ввода инертного газа и патрубком 13 для вывода готового продукта из аппарата,В нижней части корпуса аппарата находится нижнее подпорное кольцо 14, а вверхней - верхнее ограничительное кольцо 15. Коллектор 12 имеет сопла 16 длявывода инертного газа.Аппарат работает следующим образом,Исходный раствор вводится в аппаратчерез патрубок 4 лопастями...

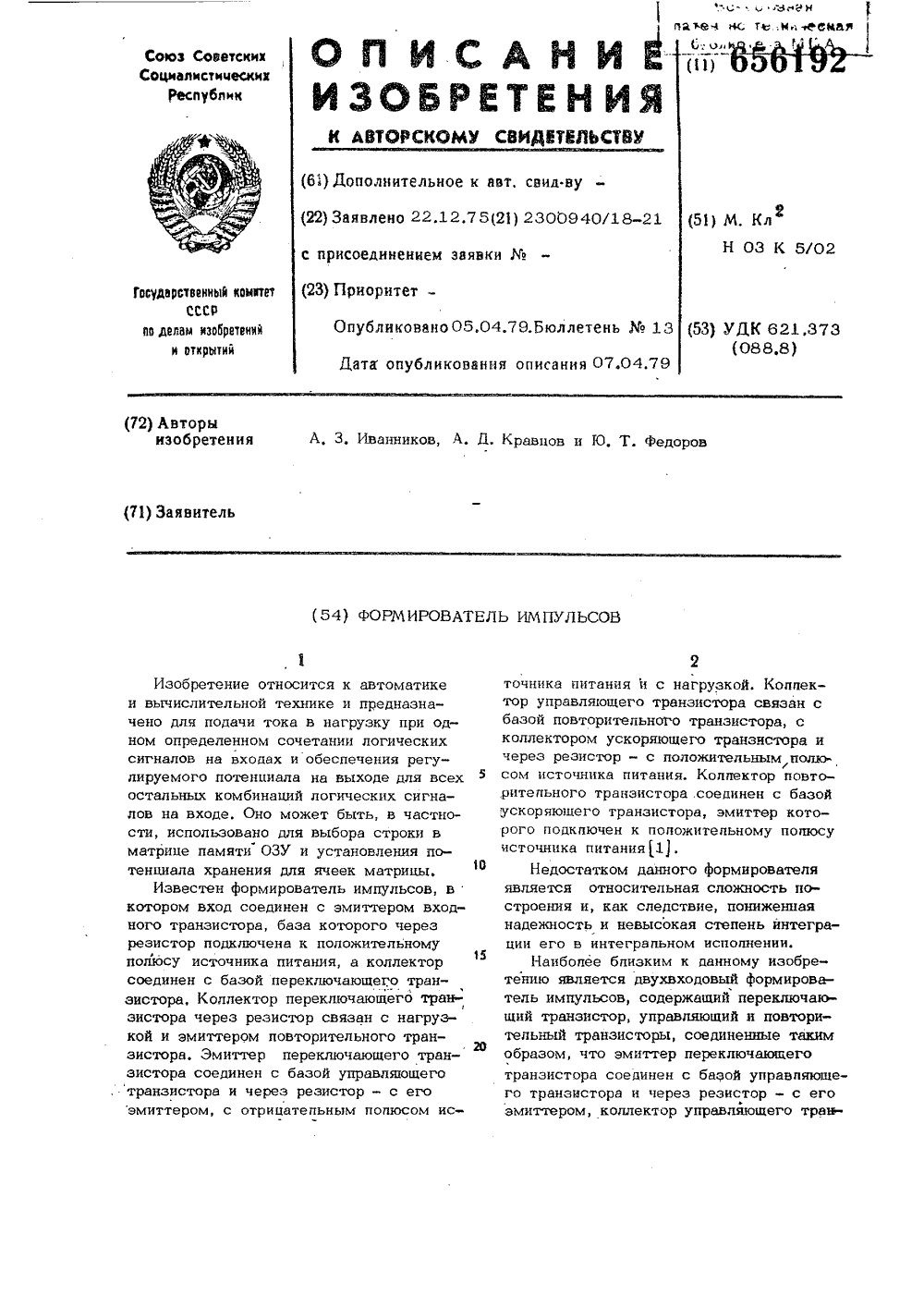

Номер патента: 656192

Опубликовано: 05.04.1979

Авторы: Иванников, Кравцов, Федоров

МПК: H03K 5/02

Метки: импульсов, формирователь

...в матрице памяти ОЗУ на 256 бит (организация матрицы 16 строк х 16 разрядов), Для выборки строки в матрице памяти на 1024 бит (органиэация матрицы 32 строки х 32 разряда) к двухканальному формирователю подключается еше один элемент (канал), показанный на фиг. 2. В результате получается трехвходовый трехканальный формирователь,Бля выборки строки в матрице памяти ОЗУ с более высокой организациейтребуется подключение соответствующегочисла элементов (каналов), показанныхна фиг, 2,формирователь содержит в каждом канале л-р-и переключающий транзистор 1база которого объединена с коллектором инжектируюшего транзистора 2К ним подключен вход формирователя 3 .Коллектор транзистора 1 объединен сбазой транзистора 2 . Эмиттер транзистора 1, подключен...

Номер патента: 655717

Опубликовано: 05.04.1979

Авторы: Бережанский, Большаков, Гинзбург, Дерябин, Добровольская, Зильберштейн, Лосев, Ренская, Рогачевская, Свищев, Спирова, Федоров, Цветков, Шестопалов

МПК: C10M 1/38

Метки: масло, моторное, цилиндровое

...предназначенного для применения в качестве цилиндрового масла при работе на мало О ,сернистом топливе;МЕ, содержащего масло ДСс 22 высокощелочного сульфоната кальция, 8 алкилфенолята кальция и 0,5 диизопропилксантата этилена; 15Шелл Алексия - 40 - цилиндрового высокощелочного масла для крейцкопфных дизелей фирмы Шелл при работе на высокосернистом тяжелом топливе;Шелл Алексия Д - цилиндрового ма 20 лощелочного масла для крейцкопфных дизелей ФирмыШеллпри работе на малосернистом легком топливе,Во всех опытах моющие свойства оопределяют по 100-бальной шкале.Как видна из таблицы, масло МЕВ обладает лучшими моющими свойствами, чем известные масла.Масло МЕМ по своим свойствам превосходит масло Шелл Алексия Д, ЗО...

Номер патента: 655670

Опубликовано: 05.04.1979

Авторы: Волков, Григорашвили, Жаворонков, Кожевникова, Семейных, Федоров, Фролов

МПК: C04B 7/00

Метки: вяжущее, токопроводящее

...8 О 3 12 9 РЕ ОЭ - 1 ф 4 ф ЕЕО 49 5 фСаО - 3,16, Мс 10 - 5,3, К О - 0,39,БаО - 0,29 и 10 вес. кремнезема.Смесь перемешивали и обжигали притемпературе 700 С в течение 14 час ввосстановительной атмосФере, охлаждение резкое - на воздухе. Обожженныйматериал измельчали до удельной поверхности 3000-4000 см/г,Порошок меди и калиевожелезокремнеземистый компонент перемешивали и вполученную массу добавляли воду.Твердение осуществлялось на воздухе-г10 -10 600 формула изобретения Составитель О. МоторинаТехред Л,Алферова Корректор С. Шекмар Редактор И. Квачадзе Заказ 1450/18 Тираж 701 Подписное ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП фПатент, г. Ужгород, ул. Проектная,...

Номер патента: 655605

Опубликовано: 05.04.1979

Авторы: Альшиц, Федоров, Чувствин, Шнер

МПК: B65G 3/10

Метки: бункер, сыпучих, хранения

...12 для подачи размывочной жидкости в начальный момент выгрузки материала. В нижней части радиальной перегородки имеется карман 13, предназначенный для облегчения процесса выгрузки в начальный ее момент, На внутренней поверхности кармана и под козырьками 14 над разгрузочными проемами установлены сопла 15, 16. В центре расположена загрузочная воронка 17.Работа бункера осуществляется следующим образом.Через центрально расположенную загрузочную воронку 17 материал подается к загрузочному устройству 4, с помощью которого заполняются емкости 6 и 7. Разгрузка этих емкостей осуществляется поочередно. В начальный момент разгрузки включаются в работу сопла 15, расположенные в кармане 13. После того как с их помощью размоется часть материала и...

Номер патента: 655523

Опубликовано: 05.04.1979

Авторы: Вишневецкий, Копелиович, Литвиненко, Савченко, Федоров

МПК: F27B 7/22

Метки: вращающейся, нагрузок, опорных, печи

...устройст655523 Формула изобретения 3вом, перед измерением деформации корпуса осуществляют тарировку измерительного уст ройства при остановке печи протарированной тензодинамометрической балкой, установленной между опорным роликом и бан дажом, после чего сдвигают опорный ролик, производят установку нуля измерительного устройства и перемешают опорный ролик на место.На чертеже приведена схема тарировки измерительных устройств предложенным способом.При тарировке измерительных устройств специальная тензодинамометрическая балка 1 для измерения опорных нагрузок, действующих между бандажом 2 и роликом 3, вкла дывается в зазор между ними. Для этого корпус опоры ролика 4 отодвигается от бандажа. Балка 1 с тензодатчиками 5 заранее тарируется на...

Номер патента: 655059

Опубликовано: 30.03.1979

Авторы: Петунина, Федоров

МПК: H02P 9/04

Метки: активной, гидроагрегата, гидроэлектростанции, мощностью, низконапорной

...Входы согласующего сумматора 8 соединены с выходом усилительного органа АРС 5 и с выходом выявительного органа АРС 4, а выход через дифференцирующий усилитель 9 - со входом суммирующего усилителя 1.Вход дифференциатора задаваемой мощности 10 подключен к задающему входу суммирующего усилителя 1.Вход корректирующего дифференциатора 11 присоединен к выходу инерционного преобразующего усилителя 7.Один вход блока запоминания знака производной 12 включен на выход дифференциатора задаваемой мощности 10, а выход соединен с блоком разрешения отключения 13, выход которого через блок формирования команды на отключение 14 соединен с блоком запоминания команды на отключение 15, выход которого подключен к блоку отключения 16, выход которого...

Номер патента: 655034

Опубликовано: 30.03.1979

Авторы: Воробей, Ермилов, Ефремов, Федоров

МПК: H02K 11/00, H02K 15/00

Метки: бесщеточного, возбудителя, мощного

...которые выход датчика синхронизирующих импульсов 13 соединяется с коммутируемыми входами электронного коммутатора 20, переключаемого синхронно исинфазно с врацен 1 ем шихтованных сердечников 6 и 7 с помощью датчиков синхронизирующих 13 и начальных 14 импульсов и блока управления 21.При повреждении одного из вентилей токв шинопроводе8, соединенном с вентилем,будет отсутствовать при фазе обращенногогенератора, соответствующей проводимостиэтого вентиля. В обмотке токового датчика, например 1, расположенного противобесточенного шинопровода, в этом угловом положении ротора при каждом егообороте будет отсутствовать один определенный импульс, соответствующий номеруб 0 55 понрс 5 кдснно о вентиля. Отсутствие импульса от токового датчика 1...

Номер патента: 654579

Опубликовано: 30.03.1979

Авторы: Вебер, Милушкин, Скиба, Федоров

МПК: C04B 31/02

Метки: керамзита

...органическом цли неорганическом связующем) до температуры 300 С находится в связанном состоянии илишь в высокотемпературных зонах печи,начиная с 300 С вследствие выгорания илцразруц)сцця сзязующего, а также неболь 5 шого мехацц еского воздействия слоя об)кцгаем)1 о латсрцала, самопроизВольцодцс 1 ергцруется до порошкообразцого состояцц 5. ОбразовВшццс порошок )аВцомер 1 о распределяется В слое обжигаемогоО материала. Это даст возможность сохраи;Ть в межзсрцовом пространстве обжцгае.;ого слоя гранул избыток дцспергцрованного порошкообразного опудрцвающего материала до момспта полного вспучцванця15 гранул ц непрерывно покрывать вновь образу;ощцсся поверхности вспучцвающцхсяГранул,П р ц м с р, Опудрцваюпий матсрцал -каолиц с удельной...

Номер патента: 654566

Опубликовано: 30.03.1979

Авторы: Гаврилов, Иванов, Федоров

МПК: C04B 7/36

Метки: клинкера, производства, цементного

...сырьевую смесь 18 Ъ и формуют, напр прессе в бесконечну натной температуре,ример, в сушиле кон разогревом до 120 в обжиговый агрегат.Я Фгуна, в качестве которого после дораЮоМи "можно использовать канальные трехфазные индукционные печи, где за счет контакта с расплавом чугуна, нагретого до 1250- 1350 С, происхОдит интенсивная декарбонизация и частичное связыва ние СаО в новообразования. Полностью декарбонизированную ленту сырьевой смеси подают на спекание в короткую вращающуюся печь, а технологические газы используют для сушки 1 О и подогрева отформованной ленты, после чего выводят из технологической линииЛента сырьевой смеси, разогретая при сушке выше 120 С, не разрушает ся при обжиге на поверхности расплава чугуна. При температуре...

Номер патента: 653761

Опубликовано: 25.03.1979

Авторы: Кулаков, Пастернак, Писаренко, Платонов, Сентянин, Федоров

МПК: H04L 13/12

Метки: распределитель, релейный

...включенные контакты 18 - 1 и 19 - 1 соединен с выходами 12 и 13 релейного распределителя, а через последовательно включенные контакты 18 - 1 и 19 - 2 с выходами 14 и 15 релейного распределителя. Одни концы обмоток нейтральных реле 1 - 4 подключены к минусовой шине 17 питания. Второй конец обмотки нейтрального реле 1 через последовательно включенные контакты 19 - 3, 18 - 2 и 23 соединен с плюсовой шиной 16 питания, а через последовательно включенные диод 7 и контакт 20 подключен к плюсовой шине 16 питания. Второй конец обмотки нейтрального реле 2 через последовательно включенные контакты 19 - 4, 18 - 3 и 20 соединен с плюсовой шиной 16 питания, а через последовательно включенные диод 8 и контакт 21 нейтрального реле 2 подключен к...

Номер патента: 653649

Опубликовано: 25.03.1979

Авторы: Гурин, Козин, Локшин, Михайлов, Федоров

МПК: H01M 8/04

Метки: газообразными, генератора, давления, реагентами, электрохимического

...входного (высокого)давления 8 и газовый контур БТЭ 9,промежуточного рычага 10, качающегося ца оси 11 под воздействием шарнирносоединенного с нцм чувствительного элемента 2 с цагрузочной пружиной 13,- плоской переключающей пружины 14,консольцо защемленной в промежуточномрычаге с одной стороны и свободно вставленной в паз рычага с другои,- двух поворотных зашелок 15, 16 с упорами 17, 18 и уступами А, Б, фиксирующими рычаг 5 клапана в двух крайних положениях. Зашелки расположены симметрично относительно оси 11 рычагов 5 и 10 напараллельных осях 9, 20 и нагружены пружинами 21, 22,- системы трубопроводов 23, 24.Система регулирования давления для электрохимцческого генератора работае следующим образом.Положение кинс цатики, показанное ня...

Номер патента: 653628

Опубликовано: 25.03.1979

Авторы: Крещишин, Лисин, Полещук, Федоров

МПК: H01F 19/08

Метки: высоковольтный, импульсный, трансформатор

...тороидаль ной формы, а первичная обмотка размещена на его наружной поверхности, причем каркас вторичной обмотки имеет радиальные кольцевые выступы, на которые опирается бак трансформатора. Выполнение бака трансформатора изоляционным в форме тороида позволяет уменьшить изоляционные расстояния между вторичной обмоткой и баком трансформатора, что в свою очередь дает возможность получить уменьшение габаритов и веса.Основной составляющей веса высоковольтного импульсного трансформатора является сердечник с обмотками, которые представляют его рабочую часть. Изоляционный герметичный бак трансформатора обеспечивает механическую жесткость его конструкции, являясь также резервуаром, в котором находится жидкий диэлектрик, Совокупность жидкой и...

Номер патента: 653625

Опубликовано: 25.03.1979

Авторы: Голубятников, Гусев, Новиков, Рослова, Толстоганов, Федоров, Швец, Шилов

МПК: G11C 11/42

Метки: информации, оптической, считывания

...4 и два элемента с односторонней проводимостью, выполненные на транзисторах 5 и 6, резисторы 7, 8 и шины 9 - 11 установки нуля, считывания и парафазного выхода соответственно.В исходном состоянии на устройство световая информационная картина на подается, Перед подачей световой картины на шину 40 установки нуля 9 подается импульс положительной полярности. При этом в результате заряда собственных емкостей элементов, подсоединенных к базам транзисторов 1 и 2, напряжения на базах этих транзисторов становятся одинаковыми и после окончания импульса установки нуля на шине 9 запирают р-п переходы всех элементов устройства.При подаче двоичной информационной картины, каждый бит которой представлен в парафазном коде, в светочувствительных 5 О...

Номер патента: 653345

Опубликовано: 25.03.1979

Авторы: Аверьянов, Боровиков, Донской, Емельянов, Подборский, Федоров, Чиняев, Шнейдер

МПК: E02F 3/38

Метки: гидравлического, оборудование, одноковщового, рабочее, экскаватора

...силовыми цилиндрами 15 ковшможет поворачиваться в обе стороны 15из плоскости копания.Рабочее оборудование работаеткак обратная лопата и как планиров"щик.Перемещение ковша при работе обратной лопаткой происходит под действием силового цилиндра 13 при запертом силовом цилиндре 12. Приэтом звено 5 вместе с рукоятью 9 иковшом 8 поворачиваются вокруг точки крепления звена 5 к верхней частистрелы 2. Режущая кромка коЭша 8описывает дугу окружности, при этомпроисходит резание грунта и наполнение ковша.Возможно также, резание грунта инаполнение ковша под действием сило"вого цилиндра 7 при запертых силовыхцилиндрах 12 и 13. При этом режущаякромка ковша 8 описывает дугу окруж"ности с центром в точке крепленияковша 8 к рукояти 9.Ковш при...

Номер патента: 653165

Опубликовано: 25.03.1979

Авторы: Евстафьева, Ситкин, Федоров

МПК: B63B 3/68

Метки: зашивка, подволока, помещения, судового

...каждой панели укладывается негорючая изоляция 7. судор внутр И помещ киднь Оконст ний в О Корытообразный профильли 2 и фланцы 3 и 4 позвол ребра жесткости и упрощаю зашивки, Крепление панелей нику 1 защелкой 6, а не с по ных петель, улучшает внешни ния. Панели позволяют освоб странство для проведения м бот, например установки тру являемещенными Цель изобретения - упрощение констукции зашивки и улучшение внешнего виа судового помещения. достиг нелей ем сеч омисп этой па фиг. 1 ном видмула изобретения вка подволока судового помещения, щая обрешетник со съемными паотличающаяся тем, что, с целью Заш содерж нелями Это ных па профил и упор ления На собранается тем, что каждая из съем- выполнена с корытообразным ения с отогнутыми фланцами...

Номер патента: 652611

Опубликовано: 15.03.1979

Авторы: Борисова, Головков, Рыбин, Федоров

МПК: G11C 7/00

Метки: адресной, выборки, импульсов, устройства, формирователь

...1, соединенной с выходной шинойизвестные формирователи характеризуют, транзистор 2 открывается суммой нася большим разбросом параметров форми пряжения вторичной и третьей обмотокруемого импульса тока и большим оста трансформатора 1. При этом от выходнойИточным напряжением между выходными шины 4 к выходной, шине 5 протекаетшинами, что приводит к низкой надежвыходной ток Формирователя, а напряжености работы.,. ние между шинами 4 и 5 формирователяСоставитель В. Вакар Техред М, Сенич Корректор О. Билак. Редактор Л, Тюрина Заказ 1069/49 Тираж 680 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 е Москвае Ж 35 в Раушская наб.в де 4/5филиал ППП фПатент", г. Ужгород,. ул. Проектная, 4"менйае напряжения...

Номер патента: 652526

Опубликовано: 15.03.1979

Авторы: Васильев, Наумов, Федоров, Филин

МПК: G04B 37/08

Метки: наручные, часы

...корпуса1, установлены кнопки управления 7,выполненные в виде штифтов с коническойголовкой, На боковой поверхности часового электронного блока 2 расположеныконтакты 8,Элас тичный герметиэируюший цилиндр нен со сплошной боковой поверхс днишем,и снабжен проставоч ольцами 9.ка наручных часов производится шим образом.652526 Составитель Е. СысРедактор Т, Янова Техред И. Асталош Корректор И. Демчик каз 1058/44Тираж 5 ЦНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РауПодписноеомитета СССРоткрытийкая наб., д. 4/5 За ал ППП фПатентф г, Ужгород, ул, Проект Часовой электронный блок 2 помещается в эластичный герметизируюший цилиндр 3 Так как диаметр эластичного цилиндра 3 меньше диаметра электронного часового блока 2 то...

Номер патента: 652517

Опубликовано: 15.03.1979

Авторы: Драбич, Федоров

МПК: E21B 47/18, G01V 1/00

Метки: акустического, аппаратура, газовых, каротажа, нефтяных, скважин

...действия каждого импульса тока производится сброс заряда сконденсатора 7-5 с помощью ключа 7-7. Ключ 7-7 управляется задними фронтами импульсов (фиг. 26), поступающих на первый управляющий вход. На конденсаторе 7-3 формируются импульсы напряжении с крутыми задними фронтами (фиг. 2 г)ьПри поступлении на вход измерителя 7 импульсов напряжения сигнала дальнего приемника через дифференцирующий конденсатор 7-2, токовый повторитель 7-4 и формирующий конденсатор 7-6 протекают импульсы тока положительной полярности./ Каждый импульс тока заряжает конденсатор 7-6 до напряжения, пропорционального амплитудному значению сигнала дальнего приемника. Сброс заряда с конденсатора 7-6 производится с помощью клю. ча 7-8, Ключ 7-8 управляется...

Номер патента: 651829

Опубликовано: 15.03.1979

Авторы: Воронов, Рак, Рехтман, Федоров, Ямщиков

МПК: B01D 37/00

Метки: фильтрования

...3 и 4, входной патрубок 5 и выходной 6. Жидкость, загрязненную твердыми частицами, фильтруют череа фильтровальную сетку 2, делящую объем на камеру исходной суспенаии и камеру фнльтрата, в которых установлены внбраторы 3 и 4, совершающие синхронные воавратно-поступательные движения с одной и той же част той. Жидкость в камеру исходной суспен651829 Составитель А, Евдокимовн Техред С. Мигай Корректор И. Ковал Редактор Н. Ког Подписи оета СССРтнйя, наб., ц, 4/5 Тираж 876 11/6 ЦНИИПИ по дел 113035, осударственного кочит м изобретений и открь М оскза, .Ж-З 5, Ра у шок Филиал ППП Патент", г, Ужгород, ул. Проектная, 4 зии подается непрерывно насосом под давление до 3 атм.Процесс фильтрования происходит следующим образом,При движении...

Номер патента: 651414

Опубликовано: 05.03.1979

Авторы: Борисова, Головков, Рыбин, Федоров

МПК: G11C 11/02

Метки: выборки, магнитного, накопителя, стабилизации

...последний содержит измерительный и балластный резисторы и транзистор, база которого соединена с выходом дифференциального усилителя, эмиттер транзистора подключен к измерительному резистору, балластный резистор включен между коллектором и эмиттером транзистора. При этом одни из входов ключей выборки соединены с шиной питания, а другие - с коллектором транзистора,На чертеже изображена принципиальная схема устройства.Устройство содержит дифференциальный усилитель 1, ключи выборки 2 и 3, одни из выходов которых соединены с шиной питания 20 + Е, а другие - с коллектором транзистора 4, включенного по схеме с общим эмиттером, База транзистора 4 подсоединена к выходу усилителя 1, выполненного на транзисторах 5, 6 и резисторах 7, 8,...

Номер патента: 651025

Опубликовано: 05.03.1979

Авторы: Краев, Раскин, Самсонова, Сибарова, Токарев, Федоров

МПК: C12C 11/16

Метки: дрожжей, кормовых, питательного, приготовления, производства, субстрата

...с концентрацией 0,5-1,0 при 140-150 С 5 и гидромодуле 10-12.Щелочной раствор после окисления лигнина, пектиновых веществ, смол, восков и частично гемицеллюлоз растительного сырья (оксидат) содержит 1 О 0,3-2,5 сблей органических кислот и 0,1-0,2 сахаров.Гидролизат, полученный гидролизом целлюлозы, содержит 0,1-0,2 органических кислот и 1,0-3,2 сахаров.)5 Оксидат соединяют с гидролизатом и подвергают совместной биохимической переработке.П р и м е р 1. 100 г еловых опи лок или стружек обрабатывают 100 мл 1-ного водного раствора гидроокиси натрия и кислородом воздуха при парциальном давлении кислорода 10 ата. Продолжительность подъема темпераотуры до 150 С составляет 30 мин, а время окисления при этой температуре 3 ч. Полученный после...

Номер патента: 650954

Опубликовано: 05.03.1979

Авторы: Ильин, Кярнер, Огородников, Федоров

МПК: B66C 17/00

Метки: крану, монтажных, мостовому, отделочных, работ

...работ к. мостовому крану,установленному в цехе, содержащее,преплениую к кронштейну телеЖопичесштангу с установленнф на ней кабинообслуживания (1. Недостатком известного устройстваявляется то, чперек пролетатележкой, чтоводить монтажбез переделкикрана.Целью изобретения являетсние условий эксплуатации и мустройства на кран. Устрой лежку 1 установле состояща 4 и гицр ет привод пути 7 г ропривод содержит саморонштейном 2,леско пи ческаягицроцилиндрандрами 5. Тележмещения 6 поой тележки 8 кпеск опической3 65 подъема кабины 4, По периметру тележки 1 установлены перила 10. Управление перемещением устройства по крану 11 производится с тележки 1, а управление подъемом - из каоины 4 и.тележки 1. Для проведения осмотров, ремонта и покраски...

Номер патента: 650842

Опубликовано: 05.03.1979

Авторы: Лемза, Люпин, Негляд, Федоров

МПК: B41F 15/34

Метки: трафаретная, форма

...дополнительный паз, а средство для натяжения сетки имеет установленные в дополнительном пазу Г-образные пластины со скосами на концах и связанные междУ собой посредством крепежных деталей, расположенных на скосах пластин.На фиг.1 изображена трафаретная форма, вид сверху; на фиг.2 и 3 разрезы А-А и Б-Б фиг.1.Трафаретная форма содержит каркас 1, Г-образные пластины 2, гайки 3 со штырями, болты 4, резиновую прокладку 5, сетку б, планку 7, паз 8, дополнительный паз 9.Натяжение сетки на трафаретную рамУ происходит следующим образом.На каркас устанавливается сетка и предварительно крепится к каркасу четырьмя планками 7.На сетку накладываются Г-образные пластины 2 с гайками 3, в которые ввинчиваются болты 4, Вращая последние, затягивают...

Номер патента: 650531

Опубликовано: 05.03.1979

Авторы: Голубенко, Грызлов, Полуэктов, Федоров

МПК: A01B 13/16

Метки: стокограф

...на приспособление 14. Спротивоположной сторэцы самописца 10ца боковой поверхности резервуара 8выполнена система отверстий, расположенных друг цад другом, оснащенныхводоотводящими трубками 15. Для предотвращения попадания ВОды из Вэдоотводящцх трубок ца приспособление14 к днищу резервуара 8 крепитсязащитцый кожу.х 1 6,Работает устройство следующим эбразом.Поступающая пэ патрубку 1 водаударяется о водэбойцый элемент .12и заполняет резервуар 8. Одновременновода из резервуара 8 вытекает черезтрубку 13, ц чем больше пэдача водыв резервуар 8, тем через большее количество трубок 15 эца вытекает, и наоборот. При постоянном цапэре устанавливается динамическое равновесиепритока и оттока воды, На чертежетакое состояние показано при вытекании воды...

Номер патента: 649867

Опубликовано: 28.02.1979

Авторы: Горбунов, Колодко, Лавилов, Папай, Сердюк, Федоров

МПК: E21F 15/06

Метки: выработанного, закладки, пространства, скрепер

...боковые стенки, шарнирно прикрепленную к ним лобовую стенку с проушиной для крепления холостой и рабочей ветвей каната и подбучивающий бугель 21.Недостатком известного скрепера является неполная его загрузка при внедрении в породу в стесненных условиях между почвой и кровлей, что характерно для условий закладки выработанного пространства.Целью изобретения является повышение акладочных работ путем зки скрепера.я тем, что лобовая стенка ком, соединенным с лобопомощи шарнира, при креплена на козырьке, а ая ветви каната закреплеа разных уровнях по вытвь каната прикрепленаи рабочей ветвью кана649867 за 4 Составитель Э. РудневаТехред А. Камышникова Корректоры: Е. Хмелева и А. Галахова Редактор 3. Ходакова Заказ 2711119 Изд, Мз 166...

Номер патента: 649359

Опубликовано: 28.02.1979

Авторы: Асцатуров, Глущенко, Горобец, Матчанов, Матюнин, Тютьков, Федоров

МПК: A01D 45/18

Метки: аппаратов, механизм, многорядной, подвески, хлопкоуборочной

...образом.После выезда хлопкоуборочной машины на поворотную полосу для разворота или пересзда на другое поле, блок аппаратов посредством гидроцилиндра 16 поднимается вверх. Причем до соприкосновения пальца 15 с упором 13 блоки 1 и 2 аппаратов поднимаются единым блоком.После того как палец 15 войдет в паз 14 и упрется в упор 13 блоки 1 и 2 аппаратов начнут разворачиваться вокруг шарнира 5 и займут положение, показанное на фиг. 1 пунктирными линиями. При этом ограничители 12 разойдутся, а пружина 11 растянется.Наклон поводков 7 и 8 исключает поперечное раскачивание аппаратов и обеспечивает оптимальное направление действия сил необходимых для разворота блоков 1 и 2 аппаратов.При опускании аппаратов в рабочее положение, пружина 11 стягивает...
