Федоров

Номер патента: 775021

Опубликовано: 30.10.1980

Авторы: Акиньшина, Иванов, Конягин, Литягин, Прасолова, Федоров

МПК: B65G 47/36

Метки: конвейера, подвесок, покрышек, приема

...консоли относительно оси конвейера,Устройство для приема покрышекс подвесок конвейера состоит из жесткого основания 1, на котором устаночлена опорная стойка 2, поворачивающаяся вокруг вертикальной оси. На верхнейчасти опорной стойки с. помощью корпуса3 установлены телескопические раздвигающиеся консоли 4, имеющие приемную 1и отводную 11 части, отожутые подуглом 45 к продольной оси конвейера ипод углом 45 о к оси, перпендикулярнойоси онвейера, и развернуты в противоположных направлениях. Поворот консолей 4вокруг горизонтальной оси осуществляетсяс помощью штурвалов 5, которые одновременно служат ограничигелями для покрышек. Фиксация консолей в заданномположении производится фиксатором 6,расположенным и орпусе 3. Педаль 7служит для...

Номер патента: 774741

Опубликовано: 30.10.1980

Авторы: Гапоненко, Федоров, Щербаков

МПК: B21H 8/00

Метки: валок, периодических, профилей, рабочий, сложных

...вмятин известными устройствами. Для этого вмятины в .сближенных попарно к противоположным сторонам линиях смещены одна относительно другойнапример, на полшага.На фиг. 1 схематически изображен валок для изготовления сложных периодических профилей на иэделии; на фиг. 2 - разрез А-А на Фиг. 11 на фиг. 3 - разрез Б-Б на фиг,1 на фиг.4 - разрез В-Ю на фиг. 1; на Фиг. 5" валок с несколькими рабочими канавками.Валок состоит из цилиндра 1 с клинообразной рабочей канавкой 2, имеющей выступы 3 ля нанесения вмятин 4 на изделие 5,Изготовление сложных периодических профилей производят протяжкой изделия 5 через клинообразную рабочую канавку 2 валков, в процессе которой выступы 3 образуют на изделии 5 вмятины 4, расположенные вдоль оси иэделия в...

Номер патента: 774570

Опубликовано: 30.10.1980

Авторы: Бут, Заховаев, Карбачинский, Назарова, Федоров, Ямщиков

МПК: B01D 29/38

Метки: жидкости, фильтр

...фильхроваль 1 ГОЙ перс; гОдки ( Об)1)ззрует.Ся ГП 10 тн 1 ГЙ Оеадцгч цз ВЗВЕцснцьгХ ГГетц 1, 1(,рцМР ТОГО ггк Овстг СргегецзгР ЧЕРСр ТггХОП;Сгг рпатруоок 3 пргз)(сх Огдит:како 16 Н 1) 1(Вхан 11 есЕИХ ПОИМСССЙ СгСггг 11 г 1 г к богазусггтг "1 р) р,1 С 2", КОТОЛал ПРСПЯТСтВУСт ОТВОДУ СУСЛЕЦЗнг111)имерцеьче 01 ь 0 Олцогц Голгцця 1 располо"1(Е)ЦОГО В гаьЕРг аггЛЬТР 212гЕ ПгавогЯЕТПОЛНОСЫОггскть 32112 ГЧИг(ТЕНГ 11711 Гдццц Процесса ггист 11 жцг 1 гтгц От (кехацг(ес(цгп 1)11МЕСЕИ с)ТО СВЯЗЗ 10 С ТОМ ЧТО За СЧЕТ КогЕ 12 ГИЙ жи(КСТП ВГЗгб)-,ГЗ(112 СМ)ГХ гГКВГЗВ 111 ЬГГ( ПОЛГПЦЕМр ТОЛЬКО г 2 СТцО 12 ЗРЦЮЕТСЯ ОСВДОК И,) 45В"ВЕцгргггр ггаср 1 граггатги 1"д(р(110(гЕ Зясчет уме(ньюсия цх Вгзч 1111 сцстаця,Цре)110)(ец 100 устррцствр. и...

Номер патента: 774554

Опубликовано: 30.10.1980

Авторы: Варивода, Дедова, Кабанова, Липшиц, Полетаева, Сильверстова, Тодорашко, Федоров, Чигарина, Шехтман

МПК: A61K 7/16

Метки: зубная, паста

...оснований, аммиака, калия, магния, метаборной кислоты, кремниевой кислоты, бромидов, иодидов, сульфатон - 3,0. 7,74555 1,2-1,7 0,7-1,0 0,7-1,5 0,00001-0,0000160,00002-0,000030,000007-0,000010,4 - 0,5Остальное . Составитель С. МалютинаТехред М.Кузьма Корректор Н, Стец Редактор С. Хейфиц Тираж 673 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/."Заказ 7579/3 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 5,0, парфюмерное масло 0,7-1,0, отдушка - 0,7-1,5, вода - остальное.Пасту готовят следующим образом,В емкость наливают половинное (от требуемого по рецептуре) количество воды. При включенной мешалке в течение 15-20 мин засыпают натрий карбоксиметилцеллюлозу,...

Номер патента: 774544

Опубликовано: 30.10.1980

Авторы: Васильева, Менявцева, Подоплекина, Федоров

МПК: A61B 10/00

Метки: диагностики, лимфоцитарного, хориоменингита

...дистиллированной воде,Если аллергены жидкие, то для приготовления рабочего раствора соединяют 1 часть 50-ного раствора цитрата натрия с 8 частями аллергена,Сухие аллергены для приготовления .рабочего раствора растворяют в 5 ном растворе цитрата натрия, В обепробирки в околодонную часть вносятпо 0,1 мл крови. Для полученияантикоагулирующего эффекта содержимое пробирок слегка встряхивают.Пробирки помещают в термостат при37 бС . Через 2 ч содержимое пробироквчоэь встряхивают в целях равномерного распределения лейкоцитовво всем объеме смеси,Из каждой пробирки содержимоенабирают э меланжер, для белойкрови до метки 0,5 и до метки 11осторожно насасывают 5-ный растворуксусной кислоты. Меланжеры тщательно встряхивают, первые три капли выпускают...

Номер патента: 773928

Опубликовано: 23.10.1980

Автор: Федоров

МПК: H03K 13/20

Метки: код, переменного, цифровой

...частоты 3 выделяет сигнал разностнойчастоты й(ЯО-Ю (кривая с(, наэпюре 14 фиг,2), где Жг - частотаавтогенератора 8. При ж +10 -и =юФО, 20о о г оСчетчик импульсов 4 накапливаетрезультат преобразования2("м о о дзависящий как от величины 0, характеризующей искомое средневыпрямленное значение сигнала, так и отнестабильности центральной частотыИЧП 2 и неиэвестной постоянной составляющей Оо,Выходное напряжение смесителячастоты 3 поступает на вход фильтранижних частот 7, на выходе которогопоявляются пачки импульсов (эпюра15 фиг,2), которые после выпрямителя13 и сглаживания Фильтром нижнихчастот 12 преобразуются в колоколообразные импульсы (эпюра 1 б Фиг,2),После дифференцирующего блока 11 этиимпульсы превращаются в биполярные 4 Осигналы (эпюра...

Номер патента: 773768

Опубликовано: 23.10.1980

Авторы: Лисов, Федоров

МПК: H01H 25/00

Метки: переключатель

...установлен на основании подвижно, так что его диск имеет воэможность изменения положения относительно подвижного элемента. На чертеже схематически изображен предлагаемый переключатель.Устройство содержит подвижный элемент 1 в виде шара, изготвленный из диэлектрика, на котором закреплены контакты 2 в виде колец. Подвижный элемент 1 устанавливается со свободой вращения в отверстие диафрагмы 3. К диафрагме 3 крепятся неподвижные держатели 4 с неподвижными контактами 5, кторые прижимаются к подвижному элементу 1 пружинами 6. К контактам, расположенным на держателях 4, присоединены гибкие токоподводяшне проводники 7. Подвижный элемент приводится в движение диском 8, установленным на валу электродвигателя 9, который установлен на...

Номер патента: 773218

Опубликовано: 23.10.1980

Авторы: Покровский, Федоров, Филиппов

МПК: E04B 1/94

Метки: строительный, элемент

...из них выполнена издвух частей 9, 10, из которых 9, прилежащаяк стенке 11, составляет с последней угол а,равный 45, а 10 параллельна ей, кроме того, анкеры 6 стенками 11 прикреплены к несущему стержню 1, при этом большая полка8 направлена в сторону от него, а каждыйэлемент каркаса 2 отгибами 4 закреплен заторцы 12 полок 7, 8 анкеров 6. Облицовки 3соединяются с элементами каркаса 2 самосверлящими-самонарезающими винтами 13.Монтаж устройства строительного элемента здания выполняется следующим образом,Анкеры 6 стенками 11 прикрепляют присварке к несугцему стержню 1 с шагом Н повертикали, при этом большая полка 8 направлена в сторону от стержня 1, а полка 7выдвигается в сторону от него на величину СЭлементы каркаса 2 надвигаются по...

Номер патента: 773172

Опубликовано: 23.10.1980

Авторы: Гадючко, Иванов, Коробов, Ксюнин, Мамаев, Сепетов, Федоров, Халфин

МПК: D07B 3/00

Метки: канатовьющая

...устройстве 4 перемещается ролик 11 рихтующего устройства 3, который установлен на штоке гидроцилиндра 10 и возрастает давление в напорной магистрали гидроцилиндра которое приводит к уменьшению производительности насоса 7 и соответственно к уменьшению числа оборотов гидромоторов 8 и 9. При уменьшении нагрузки на тяговом устройстве соответственно увеличивается число оборотов обоих гидромоторов.При выполнении машины по второму варианту она состоит из ротора 1, обжимных плашек 2, тягового устройства 4, приемного барабана 5 и автоматической системы регулирования, включающей электродвигатель 6, насос 7, подающий масло в напорную магистраль последовательно между собой двух гидромоторов 8 и 9, которые установлены соответственно на роторе 1 и...

Номер патента: 772918

Опубликовано: 23.10.1980

Авторы: Артеменко, Руденко, Федоров, Шидловский

МПК: B63H 23/12

Метки: дизель-редукторная, судовая

...шинами 21 судовой электростанции. В рабочих режимах частота вращения вала 4 изменяется в полном диапазоне при неизменной частоте вращения главного дизеля 1 и,следовательно, при неизменной частоте напряжения на клеммах валогенератора 2 и шинах 21 судовойэлектростанции.В однопоточном режиме, соответствующем диапазону изменения частоты вращения вала 4 ориентировочно в пределах-0,6 ь и ( 0,6от номинальной частоты вращения (см. фиг. 2), привод вала осуществляется машиной 5 через преобразователь 19от шин 21 судовой электростанции. Вэтом режиме муфты 12 и 14 отключены(механическая связь с дизелем 1 отсутствует), а муфта 17 включена (планетарный дифференциальный механизмблокирован).При увеличении частоты вращениявала в положительном...

Номер патента: 772873

Опубликовано: 23.10.1980

Авторы: Батышев, Герасимович, Запара, Калашников, Ковтун, Кожуринчев, Немченко, Федоров

МПК: B28B 21/78

Метки: виброгидропрессованных, железобетонных, термообработки, труб

...устройство, общий вид; на фиг, 2 - вид А - А на фиг. 1.Устройство для термообработки железобетонных виброгидропрессованных труб содержит наружную опалубку 1, металлический сердечник, патрубки для подачи пара 2 и отвода конденсата 3, стационарную плиту 4 с каналами 5, 6, сообщающимися с патрубками для подачи пара 2 в паровую полость 7 и патрубками отвода конденсата 3.В верхней части стационарной плиты 4 имеется Т-образный паз 8 и уплотнительные кольца 9 для установки съемного вкладыша 10 со штуцерами 11 и 12 и гибкими шлангами 13 и 14, соединяющими устройство с источником пароснабжения и конденсатоотводящей магистралью. Для крепления съемного вкладыша 10 к плите 4, а также для фиксации устройства служит струбцина 15.Работа устройства...

Номер патента: 772710

Опубликовано: 23.10.1980

Авторы: Беляков, Горшенков, Клочнев, Куликов, Федоров

МПК: B22D 27/06

Метки: литья, обогрева, прибылей, смесь, чугунного, экзотермическая

...составе 30 смеси алюминиевого порошка (15-20) ограничивает температуру горения смеси интервалом 1100-1300 С.Содержание алюминиевого порошка в количестве 15 позволяет делать35 состав экзотермическим, а увеличение количества алюминиевого порошка выше 20 приводит к повышению температуры горения.Введение в состав смеси 2-4 кри слита стабилизирует процесс горения смеси, те. позволяет поддерживать постоянную скорость горения, При меньшем содержании криолита реакция протекает очень бурно, а при большем реакция горения происходит настолько медленно, что прибыль эатвердевает раньше, чем прореагирует смесь.Введение в состав экзотермической смеси мочевино-формальдегидной смолы марки МЗ и других в количестве 4,5-5,5 позволяет уменьшить...

Номер патента: 771439

Опубликовано: 15.10.1980

Авторы: Антоненко, Захаров, Постников, Скиба, Федоров, Шипулин

МПК: F27B 7/16

Метки: вращающейся, печи, теплообменное

...легкого жаростойкого бетона, пр торцовых сторонах секторов выполн тупы и впадины, входящие в за друг с другом для повышения на4ве 6 между ними. Горячие печные газы движутся в противотоке с обрабатываемым материалом, равномерно распределяясь внутри каналов 5 и в механическом пространстве 6. При этом обрабатываемый материал нагревается более эффективно, вследствие чего интенсифицируется процесс теплообмена и одновременно снижается пылеунос.Использование предлагаемого теплообменного устройства позволит повысить прочность его конструкции и улучшить технологичность монтажа за счет того, что ячейки 2 изготовляют из легкого жаростойкого бетона отдельно и затем из готовых элементов собирают устройство. Формула изобретения 1. Теплообменное...

Номер патента: 771335

Опубликовано: 15.10.1980

Авторы: Аксенов, Зиглин, Торф, Федоров, Шахматов

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...слоевыми штреками 4, 5 с уклоном в сторону флангов выемочного поля. Уровни штреков противоположных крыльев смещают друг относительно друга на высоту, равную половине высоты штрека. В процессе отработки слоевые штреки сбивают между собой сбойками 6. По мере пробивки новой сбойки вентиляторы местного проветривания 7 переносят, а предыдущую сбойку заперемычивают, Свежий воздух поступает по центральному скату на 15 нижележащий штрек и к вентиляторам. Исходящая струя по вышележащему штреку выходит на закладочный скат 8, возводимый в закладке. Выемку угля в штреках осуществляют одновременно и в одном направлении выемочными комбайнами 9 с погрузкой полезного ископаемого на самоходные вагонетки 10. Перегрузку угля из вышележащего штрека в...

Номер патента: 771293

Опубликовано: 15.10.1980

Авторы: Берлин, Пересторонина, Федоров

МПК: E04F 15/08

Метки: блок, напольного, отопления

...вид в плане; на фиг, 2 - съемныйэлемент; на фиг. 3 - узел стыка греющихзмеевиков в панелях, вид в плане; нафиг. 4 - разрез А - А на фиг. 3.Блок содержит сборную панель 1 с вырезами 2, выполненных с верхней ступенью3, нижней ступенью 4, отверстями 5, две 1 осмежные с ней сборные панели 6 без вырезов, греющие змеевики 7, стыки 8 греющихзмеевиков 7, стальной стержень 9, съемныйэлемент 10 с отверстиями 11 и пазами 12.Фактура лицевой поверхности съемногоэлемента выполняется аналогично материИалу покрытия пола,На основание укладываются три сборные панели: панель 1 с вырезами 2 и двесмежные с ней панели 6 без вырезов. Затем греющие змеевики 7, вмонтированные щв панели 1 и 6, соединяются сваркой в стыках 8. По окончании сварочных работ...

Номер патента: 771146

Опубликовано: 15.10.1980

Авторы: Адамский, Березовский, Бочаров, Волнянская, Ена, Камышев, Касьян, Качайлов, Космынина, Кочетков, Мелешко, Пигульский, Попов, Ралдугин, Стерхова, Терехова, Федоров, Франценюк, Шафранова

МПК: C10M 1/06

Метки: жидкость, листов, прокатки, смазочно-охлаждающая, стальных, холодной

...до 60-70 С, затем добавляют минеральное масло 164(984) кг.щ После перемешивания в течение 1 чсмесь подают в емкость, где она смешивается с водой цо образования стабильной эмульсии (0,5-1 ч),Полученная эмульсия стабильна, нед разлагается при длительном нагреве и необразует стабильной пены при перемешивании,Испытание эффективности предлагаемойсмазочно-охлаждающей жидкости для прокатки стальных листов было проведенов лабораторнык условияк на стане 300.Прокатку образцов размерами 1,0 к 30 кк 500 мм из стали 08 Ю проводили соскоростью 4,5 и 15,7 мlс. Валки диаметром 288 мм с чистотой поверкностиФ 8 изготовлены из стали 9 ХФ 2, Послепрокатки каждой партии образцов (по 5на каждую смазку) валки промывали бензином, ацетоном, затем...

Номер патента: 770690

Опубликовано: 15.10.1980

Авторы: Саратов, Федоров

МПК: B23F 21/04

Метки: головка, резцовая

...зубьев. 20для этого в известной конструкции окружной шаг резцов выполнен постоянно возрастающим на величину где Гсопьс - площадь среэаемого слоя;К постоянный коэффициент;- угон обката;1 порядковый номер резца. 30 На фиг. 1 представлены реэцовая головка и обрабатываемое колесо, вид сбоку; на фиг. 2 - то же, вид сверху; на. фиг. 3 - схема профилирования.Реэцовая головка содержит две ко" нических полуголовки 1, на наружных поверхностях которых установлены резцы 2 с постоянно возрастающимокружным шагом с, обрабатывающих колесо 3.При нарезании зубчатого колеса в случае постоянного значения окружного шага величина площади среэаемых слоев Р будет переменной при изменении угла обката 9 Приращение площади срезов при постоянном окружном шаге...

Номер патента: 769721

Опубликовано: 07.10.1980

Авторы: Олоне, Федоров, Цепелев

МПК: H03K 5/01

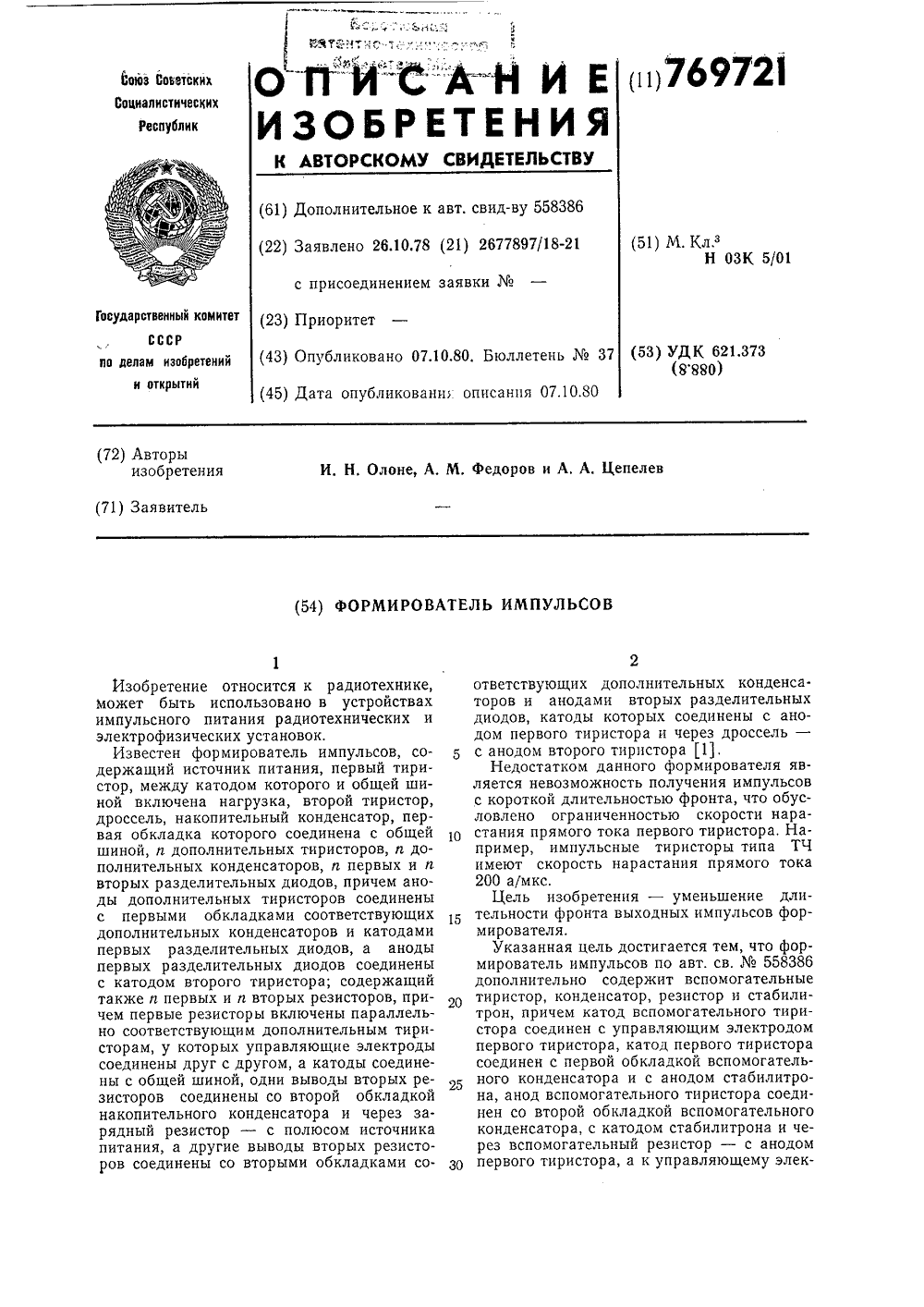

Метки: импульсов, формирователь

...6 и через зарядный резистор 13 - с плюсовой клеммой источника питания 1. Другие выводы вторых резисторов 12, - 12 соединены со вторыми обкладками соответствующих дополнительных конденсаторов 8 - 8 и анодами вторых разделительных диодов 10 - 10, катоды которых соединены с анодами первого тиристора 2 и через дроссель 5 - с анодом второго тиристора 4.Схема содержит также вспомогательные тиристор 14, конденсатор 15, стабилитрон 16 и резистор 17. Катод вспомогательного тиристора 14 соединен с управляющим электродом тиристора 2, катод которого соединен с первой обкладкой вспомогательного конденсатора 15 и анодом стабилитрона 16, а анод вспомогательного тиристора 14 соединен со второй обкладкой вспомогательного конденсатора 15 и с...

Номер патента: 769678

Опубликовано: 07.10.1980

Авторы: Клименко, Федоров

МПК: H02J 9/06

Метки: включения, питания, резервного

...00 65 секционирующего выключателя и блоки 13 короткого замыкния.Блоки 14 - 16 формирования по каждой фазе второй секции формируют импульсы ИПФ+, ИПФ - , которые поступают на соответствующие схемы совпадения 17 выключателя 18 ввода и секционирующего выключателя и блоки 19 короткого замыкания.Например, триггеры Шмитта блоков перебрасываются на время положительного и отрицательного полупериодов с опорного напряжения Е как это изображено на фиг, 2, скажем, для фазы А. На коллекторах транзисторов соответственно формируются разнополярные прямоугольные импульсы Тк 1, Тк 2 триггеры Шмитта положительного и ТкЗ, Тк 4 триггеры Шмитта отрицательного полупериодов. С передних фронтов импульсов Тк 1, ТкЗ формируются соответственно импульсы переднего...

Номер патента: 769440

Опубликовано: 07.10.1980

Авторы: Костин, Лазутин, Мяздриков, Тарасов, Федоров

МПК: G01R 19/00

Метки: потенциалов, статического, электричества

...массовая плотность жидкопо диэлектрика;д - ускорение силы тяжести;д - расстояние между электродами;ф - угол отклонения перпендикуляраи поверхности жидкого диэлектрика от вертикали .места;У - электрическое напряжение, приложенное к электродам.Погонную емкость между электродами, выполненными в виде двух стержней, можно записать в виде:12,06га - г(3) С, - емкость зонда;С, - входная емкость киловольтметра;К - измеряемое напряжение. где где а - расстояние между осями электродов;г - радиус электродов.Из формул, (1) и (2) следует, что уменьшение емкости за счет уменьшения в приводит к соответствующему уменьшению Ь. Чтобы компенсировать это уменьшенне высоты подъема жидкого диэлектрика, необходимо обеспечить малую величину т. Таким свойством...

Номер патента: 769073

Опубликовано: 07.10.1980

Авторы: Дворкин, Козловский, Федоров, Шифрин

МПК: F04B 9/04

Метки: насос, объемный

...отверстиями и эластичной стенкой 16 с закрепленной на ней вилкой 17, нагруженной пружиной 18. Вилка 17 установлена с возможностью возвратно-поступательного движения относительно двух входных отверстий 14 при помощи кулачка 10 всасывающего клапана 6. Камера 13 установлена перед всасывающим клапаном 6 так, что два входных отверстия 14 являются входом в насос, а выходное отверстие 15 при помощи канала 19 сообщено с входом всасывающего клапана 6. Выход нагнетательного клапанасообщен с патрубком 20,Объемный насос работает следующим образом,/2 Составитель В. Чашкин Техред И. Пенчко едактор Т. Загребельнаяаказ 1997/1 О орректор А. Степанов Изд,497 Тираж 729 дписное типография, пр, Сапунова, 2 Приводное устройство 5 вращает приводной вал 12 с...

Номер патента: 768932

Опубликовано: 07.10.1980

Авторы: Балабашин, Глух, Райгородский, Федоров

МПК: E21B 19/10

Метки: бурильных, захвата, роторе, труб

...установленные во втулке. Внутри разъемного вкладыша установлены клинья 12, прикрепленные к направляющим планкам 13, проходящим через пазы в наружной поверхности корпуса, Направляющие планки связаны кольцом 14, которое вместе с направляющим планками и клиньями поднимается и опускается при помощи подъемного рычага 15, связанного с приводным устройством.Работа устройства осуществляется следующим образом,Спуск в скважину долота и других элементов бурильной колонны, имеющих больший диаметр, чем проходное отверстие в центраторе 9 (утяжеленные бурильные трубы отдельных размеров, стабилизаторы, расширители и др,) производится через устройство со снятыми центратором 9, обтиратором 10, диском 11, которые находятся на поднятых трубах над...

Номер патента: 768656

Опубликовано: 07.10.1980

Авторы: Ермаков, Кожевников, Липинский, Русаков, Федоров, Цуканов

МПК: B30B 1/26

Метки: механический, пресс

...39 на подвижном сердечнике 40, перемещающимся по центру корпуса электромагнита и осуществляюще го взаимодействие со стопорцым механизмом, состоящим из стопора 41, подпружиненного возвратными пружинами 42. Конец стопора 41, который производит фиксацию звеньев шатуна, выполнен в виде выступа ющей усеченной призмы 43,На верхнем колене 4 ломающегося шатуна установлен С-образный рычаг 44, верхний конец которого закреплен на верхнем колене, а нижний конец расположен свободно в сквозном пазу 45, выполненном в теле нижнего колена 6 шатуна. На всей ширине боковой наружной стороны свободного конца рычага 44 выполнен паз 46, с которым и взаимодействует стопор 41,Работа механического пресса осуществляется следующим образом,Установленный на станине 1...

Номер патента: 768422

Опубликовано: 07.10.1980

Авторы: Заставный, Капралов, Федоров

МПК: B01D 25/04

Метки: жидкости, рабочей

...б смонтирован переливной клапан 9. На баке смонтированы10 патрубки 10 ввода грязной жидкости, 11 -вывода очищенной жидкости и 12 - подачивоздуха в нагнетательную секцию.Устройство работает следующим образом.В исходном положении нагнетательнаясекция 8,заполнена рабочей жидкостьо,клапан 9 закрыт и секции 7 и 8 разобщенымежду собой. Во время обработки деталина станке в секцию 8 по патрубку 12 по 20 дается сжатый воздух. Рабочая жидкостьпод действием давления воздуха подаетсячерез патрубок 11 в рабочую зону (не показано), откуда отработанная рабочая жидкость через патрубок 10 поступает в каме 25 ру 4 для приема грязной рабочей жидкости,Из камеры 4 рабочая жидкость проходитчерез фильтр 3 и очищенная поступает все 1 кцию 7, где она...

Номер патента: 767885

Опубликовано: 30.09.1980

Авторы: Балышев, Борисенко, Проценко, Федоров

МПК: H02G 11/02

Метки: гибкими, кабелями, неподвижной, поворотной, соединения, части, шлангами

...4. Звенья цепи дополнительно связаны между собой упрутимиэлементами, например, пружинами сжатия 5,установленными между каждыми двумя после.дующими звеньями, Оси пружин 5 смещенывнутрь относительно шарнйрных соединений 4звеньев. Звено 6 цепи 3 закреплено на поворот.ной части машины 2, а звено 7 связано с ба В, И, Федоров, Л. Б, Борисенко, О, А, Проценко и В, А. Балышев767885 20 25 рабаном и дополнительно связано с ним посредством упругого элемента - пружины 8. Внутри звеньев цепи установлены элементы 9 качения, на которых уложены шланги или кабе.ли 10.5Устройство рйботает следующим образом;При вращении поворотной части 2 машиныпо часовой стрелке происходит свертывание цепй 3,причем, так как-звенья цепиподпружинены пружинами сжатия 5, а...

Номер патента: 767599

Опубликовано: 30.09.1980

Авторы: Божко, Васильев, Наумов, Федоров

МПК: G01M 7/00

Метки: вентиляторов, испытания, колес, лопаток, осевых, рабочих

...30 Указанная цель достигается тем, что соосно,диску установлен контактирующий с ним дополнительный диск, имеющий окна, совпадающие с отверс" тиями, На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - вид А на фиг. 1.Устройство для испытания лопаток 1 рабочих колес 2 содержит аэродинамический возбудитель колебаний в виде .диска 3 с радиальными отверстиями 4, установленного с возможностью углового перемещения. Соосно диску 3 установлен контактирующий с ним ,дополнительный диск 5, имеющий ок,на б, совпадающие с отверстиями 4При работе поток воздуха, подаваемый от постороннего источника, проходит через каналы, образованные совмещенными радиальными отверстиями 4 и окнами б, воздействует на рабочие лопатки 1, вызывая их...

Номер патента: 767172

Опубликовано: 30.09.1980

Авторы: Зыбалова, Карасев, Николаев, Федоров, Цупров, Чуханов, Шапатина

МПК: C10B 49/02

Метки: пиролиза, твердого, топлива

...вредные твердые углеродистые вщества, отла;. неся на коксике, а также в ценные простейшие ароматические соединения (бенэол, нафталин, дифенил и т.д.) и устойчивые непредельные углеводороды типа этилена и ацетилена.Газовый теплоноситель с примесями из секции 13 подается в оксипироли- эер 15, куда непрерывно распыливаются через форсунки 16 тяжелые смолы, полученные при пиролиэе топлива и до" бавки других жидких топлив, в том числе отходов различных. видов производства и переработки топлив. В оксипиролиэере 15 протекают реакции окислительного пиролиэа и частичной конверсии жидких органических соединений и продолжается горение газа, которое завершается в пиролизере б, куда из оксипиролизера 15 через патрубок 8 поступает реагирующий...

Номер патента: 766986

Опубликовано: 30.09.1980

Автор: Федоров

МПК: B65G 47/46

Метки: движения, конвейера, люлечного, программного, реверса

...55.1 - 55-9 совпадения блока 23 совпаде.ния,Устройство работает следующим образом.Люльки 11 - 1:и цепного конвейера 2, снабженные кодирующими элементами 4:1-4 о,5.1-.5:и, 6: - 6:и и 7:1 - 7.п для соответствующего разряда, вращаются с помощью электродвигателя 3. Нужная люлька к месту останова 56 вызывается блоком с узлами 8.1 - 8:4вызова по единицам десятка, десяткам сотни,сотням тысячи и тысячами десятка тысяч погруппам 9:1-9:4 шины задания адреса, схемами программного реверса для единиц десятка(О), десятков сотен (1), сотен тысяч (12),тысяч десятка тысяч (13),Пусть в исходном состоянии на месте останова 56 стоит какая-нибудь люлька. При этомсчитывающие узлы для единиц десятка (14),десятков сотни (15), сотен тысячи (16), тысяч десятка...

Номер патента: 766984

Опубликовано: 30.09.1980

Авторы: Грудачев, Федоров

МПК: B65G 47/19

Метки: питатель, электромагнитный

...во внимание при экспертизе1. Патент Японки Р 49-24106,О кл, 83 (3) С 7, 20,06,74,2. Авторское свидетельство СССРР 312810, кл. В 65 С 53/40, 02.03.70. По истечении времениС, рч. ние меньшее чем две толщины соленоидов.Цель изобретения - снижение габаритов, улучшение истечения груза иравномерности загрузки ленты конвейера.5Указанная цель достигается тем,что электромагнитный клапан выполненв виде набора пластин с закрепленнымипо концам сердечниками, на которыхразмещены электромагниты клапана, под-оключенные к источнику питания с возможностью образования чередующейся полярности пластин, а система управленияснабжена датчиком скорости конвейера.На фиг. 1 изображен электромагнит-,ный питатель, расположенный на конвейере; на фиг. 2 - разрез А-А...

Номер патента: 766884

Опубликовано: 30.09.1980

Авторы: Иванов, Литягин, Попов, Прасолова, Семенкович, Федоров

МПК: B29H 3/04

Метки: ванна, заготовок, маканых

...рабочей температуры латекса, поддон 3 и мешалки 4, 5, установленные напротив друг другасоответственно в зазорах а и б между боковыми станками ванны 1 и боковыми стенками поддона 3, ограничивающими зону макания по ходу движения форм. На боковых стЕнках поддона 3 закреплены планки 6, установленные с возможностью, возвратно-поступательного перемещения в вертикальной плоскости. В верхней части ванны смонтированы направляющие 7 для движения формодержателей 8 с Формами от позиции А до позиции Б и уст. ройство для перемещения Форм, выполненное в виде вращающихся замкнутых цепей 9 с закрепленными на звеньях упорами 10.Ванна работает следующим образом,Ванну 1 заполняют жидким латексом до заданного уровня, включают вращение мешалок 4 и 5,...
